电阻式传感器的原理和应用一、引言电阻式传感器是一种常用的传感器，根据电阻值的变化来检测并测量环境中的物理量。
它可以通过改变电流、电压或物体的位置来改变电阻值，并将这些变化转化为电信号进行测量和控制。
电阻式传感器广泛应用于工业自动化、汽车、电子设备、医疗仪器等领域，本文将介绍电阻式传感器的原理和应用。
二、电阻式传感器的原理电阻式传感器的原理是基于电阻值的变化来测量物理量。
常见的电阻式传感器包括拉压型传感器、温度传感器、位移传感器等。
2.1 拉压型传感器拉压型传感器是通过改变物体所受力大小来改变电阻值。
当物体受到外力作用时，传感器内部的电阻值会随之变化。
利用这种原理，可以测量物体所受的力大小。
拉压型传感器广泛应用于重力感应、压力测量、体重测量等方面。
2.2 温度传感器温度传感器是通过改变物体的温度来改变电阻值。
常见的温度传感器包括热敏电阻、热电偶等。
温度传感器可以根据电阻值的变化来测量物体的温度。
在汽车、电子设备、气象等领域都有广泛的应用。
2.3 位移传感器位移传感器是通过改变物体的位置来改变电阻值。
常见的位移传感器包括线性变阻器、电位器、差分电容传感器等。
位移传感器可以根据电阻值的变化来测量物体的位置，广泛应用于机械控制、自动化等领域。
三、电阻式传感器的应用电阻式传感器具有广泛的应用领域，以下列举了几个常见的应用场景：•工业自动化：电阻式传感器可以用于测量压力、温度、流量等工业参数，实现工业过程的自动化控制。
•汽车行业：电阻式传感器在汽车中的应用十分广泛，用于测量水温、油位、气压等参数，保证汽车的安全运行。
•智能家居：电阻式传感器可以应用于智能家居系统中，通过测量温湿度、烟雾等参数，实现家居设备的智能控制。
•医疗仪器：电阻式传感器在医疗仪器中的应用主要体现在体温计、血压计、心电仪等设备中，实现对人体健康状况的监测和测量。
•环境监测：电阻式传感器可以用于环境监测领域，例如测量大气压力、土壤湿度等参数，用于气象、农业等研究。
电阻式传感器的应用及原理1. 介绍电阻式传感器是一种常见的传感器类型，它利用物体的电阻变化来检测环境、物体或系统的不同参数。
电阻式传感器使用简单、成本低廉，并且在各种应用领域有着广泛的应用。
2. 原理电阻式传感器的原理基于电阻的变化。
当物体参数发生变化时，电阻值也会相应变化。
这种物理参数可以是温度、湿度、压力、光照等等。
通过测量电阻的变化，我们可以获取到目标参数的信息。
3. 主要类型电阻式传感器主要分为以下几种类型：3.1 温度传感器温度传感器是一种常见的电阻式传感器。
它利用物体的温度变化来改变电阻值。
温度传感器可广泛应用于温度监测与控制领域，例如工业过程控制、家电温度控制、气象观测等。
3.2 压力传感器压力传感器是另一种常见的电阻式传感器。
它通过测量物体受到的压力来改变电阻值。
压力传感器可广泛应用于工业领域、汽车制造、航空航天等。
3.3 光敏传感器光敏传感器利用光照强度的变化来改变电阻值。
它广泛应用于自动照明系统、摄影测量、机器人视觉等领域。
3.4 湿度传感器湿度传感器利用湿度的变化来改变电阻值。
它可广泛应用于农业、气象观测、温度湿度控制等领域。
4. 应用领域电阻式传感器在各个领域有着广泛的应用，下面列举了几个常见的应用领域：•工业自动化：电阻式传感器可用于检测温度、压力、液位等参数，实现自动化控制。
•医疗设备：电阻式传感器可用于监测血压、体温等生命体征参数，提供医疗诊断和治疗支持。
•环境监测：电阻式传感器可用于测量大气湿度、空气质量、噪音等环境参数，用于环境监测和治理。
•汽车制造：电阻式传感器可用于汽车发动机控制、制动系统、气囊等，提供驾驶辅助和安全支持。
5. 优缺点电阻式传感器具有以下优点和缺点：5.1 优点•成本低廉：电阻式传感器的制造成本相对较低，适用于大规模应用。
•可靠性高：电阻式传感器结构简单，使用寿命长。
•易于使用：电阻式传感器通常可以直接与微控制器或其他电子设备连接，方便集成和使用。
传感器原理及应用教程专用学习教案一、教学内容本教案基于《传感器原理及应用》教材第3章“电阻式传感器”和第6章“光电传感器”，详细内容包括：1. 电阻式传感器的原理、类型及应用；2. 光电传感器的原理、类型、特性及应用实例。
二、教学目标1. 理解并掌握电阻式传感器和光电传感器的工作原理；2. 学习并了解不同类型的电阻式传感器和光电传感器的特点及应用；3. 培养学生的动手操作能力，学会使用传感器进行数据采集。
三、教学难点与重点1. 教学难点：传感器工作原理的理解，传感器类型及应用的选择；2. 教学重点：电阻式传感器和光电传感器的原理及其在实际应用中的使用。
四、教具与学具准备1. 教具：PPT课件、实验设备（电阻式传感器、光电传感器、数据采集卡等）；2. 学具：笔记本、实验报告、传感器模块。
五、教学过程1. 引入实践情景：介绍传感器在生活中的应用，如智能家居、工业生产等；2. 理论讲解：a. 电阻式传感器原理、类型及应用；b. 光电传感器原理、类型、特性及应用实例；3. 例题讲解：讲解传感器在实际应用中的计算和数据处理；4. 随堂练习：让学生针对所学内容进行计算和分析；5. 实验操作：a. 安装并调试电阻式传感器和光电传感器；b. 使用数据采集卡进行数据采集；c. 数据处理和分析；六、板书设计1. 电阻式传感器原理、类型及应用；2. 光电传感器原理、类型、特性及应用实例；3. 实验结果展示。
七、作业设计1. 作业题目：a. 简述电阻式传感器和光电传感器的工作原理；2. 答案：见附件。
八、课后反思及拓展延伸2. 拓展延伸：a. 探索其他类型的传感器原理及应用；b. 了解传感器在物联网、智能制造等领域的应用；c. 鼓励学生参加传感器相关的竞赛和实践活动，提高实际操作能力。
重点和难点解析：1. 教学难点：传感器工作原理的理解；2. 教学重点：电阻式传感器和光电传感器的原理及其在实际应用中的使用；3. 实验操作：安装并调试电阻式传感器和光电传感器；4. 作业设计：简述电阻式传感器和光电传感器的工作原理及列举应用。

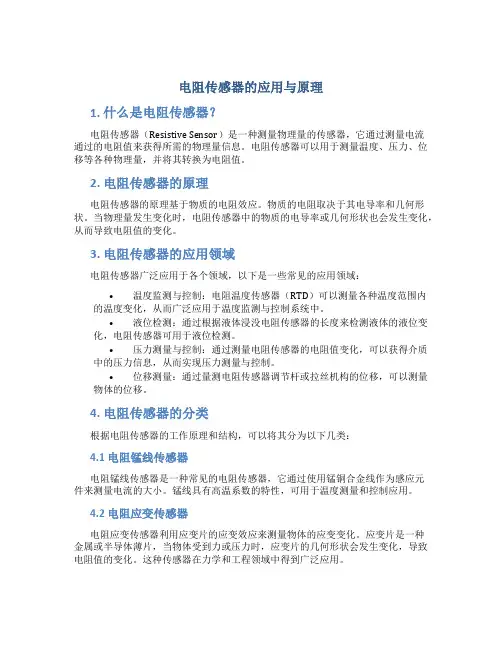

电阻传感器的应用与原理1. 什么是电阻传感器？电阻传感器（Resistive Sensor）是一种测量物理量的传感器，它通过测量电流通过的电阻值来获得所需的物理量信息。
电阻传感器可以用于测量温度、压力、位移等各种物理量，并将其转换为电阻值。
2. 电阻传感器的原理电阻传感器的原理基于物质的电阻效应。
物质的电阻取决于其电导率和几何形状。
当物理量发生变化时，电阻传感器中的物质的电导率或几何形状也会发生变化，从而导致电阻值的变化。
3. 电阻传感器的应用领域电阻传感器广泛应用于各个领域，以下是一些常见的应用领域：•温度监测与控制：电阻温度传感器（RTD）可以测量各种温度范围内的温度变化，从而广泛应用于温度监测与控制系统中。
•液位检测：通过根据液体浸没电阻传感器的长度来检测液体的液位变化，电阻传感器可用于液位检测。
•压力测量与控制：通过测量电阻传感器的电阻值变化，可以获得介质中的压力信息，从而实现压力测量与控制。
•位移测量：通过量测电阻传感器调节杆或拉丝机构的位移，可以测量物体的位移。
4. 电阻传感器的分类根据电阻传感器的工作原理和结构，可以将其分为以下几类：4.1 电阻锰线传感器电阻锰线传感器是一种常见的电阻传感器，它通过使用锰铜合金线作为感应元件来测量电流的大小。
锰线具有高温系数的特性，可用于温度测量和控制应用。
4.2 电阻应变传感器电阻应变传感器利用应变片的应变效应来测量物体的应变变化。
应变片是一种金属或半导体薄片，当物体受到力或压力时，应变片的几何形状会发生变化，导致电阻值的变化。
这种传感器在力学和工程领域中得到广泛应用。
4.3 电阻温度传感器电阻温度传感器通过使用金属电阻材料，如铂，来测量温度的变化。
随着温度的升高，金属电阻的电阻值也会发生变化。
这种传感器被广泛应用于温度测量和控制领域。
4.4 其他类型的电阻传感器除了上述列举的电阻传感器类型，还有很多其他类型的电阻传感器，如湿度传感器、气体传感器等。

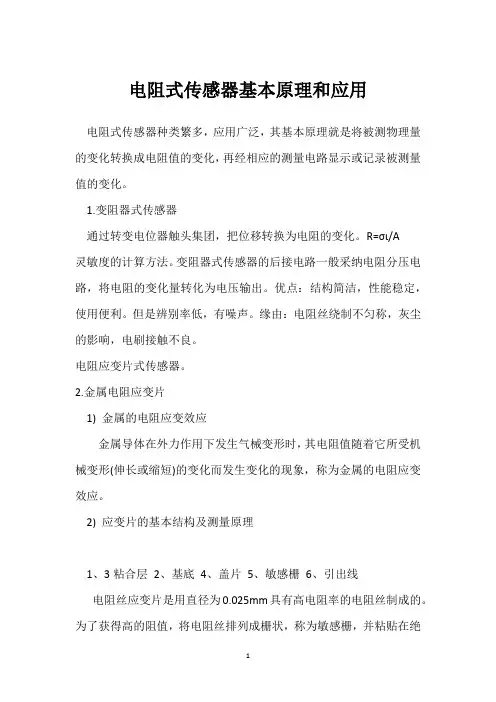

电阻式传感器基本原理和应用电阻式传感器种类繁多，应用广泛，其基本原理就是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路显示或记录被测量值的变化。
1.变阻器式传感器通过转变电位器触头集团，把位移转换为电阻的变化。
R=σι/A灵敏度的计算方法。
变阻器式传感器的后接电路一般采纳电阻分压电路，将电阻的变化量转化为电压输出。
优点：结构简洁，性能稳定，使用便利。
但是辨别率低，有噪声。
缘由：电阻丝绕制不匀称，灰尘的影响，电刷接触不良。
电阻应变片式传感器。
2.金属电阻应变片1) 金属的电阻应变效应金属导体在外力作用下发生气械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。
2) 应变片的基本结构及测量原理1、3粘合层2、基底4、盖片5、敏感栅6、引出线电阻丝应变片是用直径为0.025mm具有高电阻率的电阻丝制成的。
为了获得高的阻值，将电阻丝排列成栅状，称为敏感栅，并粘贴在绝缘的基底上。
电阻丝的两端焊接引线。
敏感栅上面粘贴有爱护作用的掩盖层。
应变式传感器是将应变片粘贴于弹性体表面或者直接将应变片粘贴于被测试件上。
弹性体或试件的变形通过基底和粘结剂传递给敏感栅，其电阻值发生相应的变化，通过转换电路转换为电压或电流的变化，即可测量应变。
若通过弹性体或试件把位移、力、力矩、加速度、压力等物理量转换成应变，则可测量上述各量，而做成各种应变式传感器。
3.半导体应变片工作原理：基于半导体材料的压阻效应，即单晶半导体材料在沿某一轴向受到外力作用时，其电阻率发生变化的现象。
一般在压力、温度、光辐射作用下，其电阻率发生很大的变化。
该类型的应变片灵敏度高，机械滞后小，横向效应小，体积小。
但是温度稳定性差，非线性误差大。
4.电阻应变片的应用举例（1）直接用来测定结构的应变或应力。
（2）将应变片贴于弹性元件上，作为传感器使用。
留意：动态测量中，应变片的上限测量频率应在电桥激励电源频率的1/5到1/10以下。
电阻式传感器原理详解引言电阻式传感器是一种常见的传感器类型，广泛应用于工业自动化、环境监测、医疗设备等领域。
它通过测量电阻值的变化来获取被测量物理量的信息。
本文将详细解释电阻式传感器的基本原理，包括其工作原理、构成和应用。
1. 电阻式传感器的工作原理电阻式传感器是利用被测量物理量对电阻值产生影响的原理工作的。
当被测量物理量发生变化时，导致了电阻值的变化，从而可以通过测量电阻值来获取该物理量的信息。
2. 电阻式传感器的构成一个典型的电阻式传感器通常由以下几个主要部分组成：2.1 敏感元件敏感元件是电阻式传感器中最关键的部分，它直接受到被测量物理量的影响，并产生相应的电阻变化。
根据不同的物理量，敏感元件可以采用不同类型的材料和结构设计。
2.2 悬臂结构悬臂结构是一种常见的敏感元件结构，它由一个固定端和一个自由端组成。
自由端会受到被测量物理量的作用而发生位移，从而导致电阻值的变化。
2.3 电阻材料电阻材料通常涂覆在敏感元件上，用于改变电阻值。
常用的电阻材料有金属薄膜、碳膜等。
2.4 输出电路输出电路用于测量和处理敏感元件的电阻变化，并将其转换为可读取或可传输的信号。
常见的输出电路包括电压分压器、桥式电路等。
3. 电阻式传感器的工作原理解析了解了电阻式传感器的构成后，我们可以更深入地理解其工作原理。
当被测量物理量发生变化时，例如温度、压力、光照强度等，这些变化会直接或间接地影响到敏感元件。
以温度传感器为例，当温度升高时，敏感元件中的材料会膨胀，导致悬臂结构发生位移。
这个位移会使得涂覆在敏感元件上的电阻材料发生形变，从而改变电阻值。
接下来，输出电路会将敏感元件的电阻变化转换为可读取或可传输的信号。
例如，当使用电压分压器作为输出电路时，它会将敏感元件的电阻与一个已知电阻串联连接，形成一个简单的电压分压器。
根据分压原理，当输入电阻值发生变化时，输出电压也会相应改变。
最后，我们可以通过测量输出电路的信号来获取被测量物理量的信息。
电阻是传感器的原理与应用一、电阻的基本概念电阻是电流通过时，阻碍电流通过的物理量。
它是导体材料的一种固有属性，用符号R表示，单位是欧姆（Ω）。
电阻的大小取决于导体材料的电阻率和几何形状。
二、电阻传感器的原理电阻传感器是使用电阻变化来测量和检测环境条件或物理量的传感器。
一般来说，它由电阻元件和外部电路组成。
1.电阻元件：电阻传感器的核心是一种变阻器。
变阻器是一种电阻可以根据外界因素调整的元件。
当外界条件或物理量发生变化时，电阻元件的电阻值也会发生相应的变化。
2.外部电路：电阻元件与外部电路相连，形成一个电路系统。
外部电路一般包括电源、测量电路和控制电路等。
通过测量电路来测量电阻值的变化，并将其转化为与物理量相关的电信号。
控制电路可以对测量结果进行处理和控制。
三、电阻传感器的应用电阻传感器广泛应用于各个领域，以下列举了几个常见的应用场景和实例：1.温度传感器：电阻传感器可以根据温度的变化来改变电阻值。
常见的温度传感器是热敏电阻。
当温度上升时，热敏电阻的电阻值降低，可以通过测量电阻值的变化来测量温度。
2.压力传感器：电阻传感器可以根据压力的变化来改变电阻值。
常见的压力传感器是电阻应变式压力传感器。
当受到压力作用时，电阻应变片会发生形变，导致电阻值的变化。
通过测量电阻值的变化可以测量压力。
3.光敏传感器：电阻传感器可以根据光的强度的变化来改变电阻值。
常见的光敏传感器是光敏电阻。
当光照强度发生变化时，光敏电阻的电阻值也会发生变化。
通过测量电阻值的变化可以测量光的强度。
4.湿度传感器：电阻传感器可以根据湿度的变化来改变电阻值。
常见的湿度传感器是湿敏电阻。
当湿度发生变化时，湿敏电阻的电阻值也会随之变化。
通过测量电阻值的变化可以测量湿度。
四、总结电阻传感器通过电阻值的变化来测量和检测环境条件或物理量。
它主要由电阻元件和外部电路组成。
电阻传感器在温度测量、压力测量、光强测量和湿度测量等方面有着广泛的应用。
随着科技的进步，电阻传感器的应用领域将会不断扩展和创新，为人们的生活和工作带来更多便捷和精准的测量和检测方式。
第三章 电阻式传感器 在众多传感器中，有一大类是通过电阻参数的变化来达到非电量电测量的目的，它们被统称为电阻式传感器。
这是一种将被测信号的变化转换成电阻值变化，然后再经相关测量电路处理后，在终端仪器、仪表上显示或记录下被测量变化状态的测量装置。
利用电阻式传感器可进行位移、形变、力、力矩、加速度、温度、湿度等物理量的测量。
由于各种电阻材料在受到被测量作用时转换成电阻参数变化的机理各不相同，因而在电阻式传感器中就形成了许多种类。
本章主要介绍电阻应变片式传感器，气敏、湿敏电阻传感器等，其他的电阻式传感器（如热电阻，热敏电阻）将在以后的章节中介绍。
第一节 电阻应变片式传感器电阻应变片式传感器具有悠久的历史，也是目前应用比较广泛的传感器之一。
将电阻应变片粘贴在各种弹性敏感元件上，加上相应的测量电路后就可以检测位移、加速度、力、力矩等参数变化。
电阻应变片是电阻应变片式传感器的核心器件。
这种传感器具有结构简单、使用方便、性能稳定可靠，易于自动化、多点同步测量、远距离测量和遥测等特点，并且测量的灵敏度，速度都很高，无论是静态测量还是动态测量都很适用，因此在机械、电力、化工、建筑、医疗、航空等领域都得到了广泛的应用。
一、电阻应变片的结构、工作原理１畅应变片结构与类型电阻应变片（简称应变片）的结构形式各异，但其结构组成与图３－１给出的电阻丝式应变片的结构基本相同。
图中L为应变片的标距（或称工作基长），它是敏感栅沿轴向测量变形的有效长度；b为敏感栅的宽度（或称基宽）。
图３－１ 电阻丝式应变片基本结构１—基底 ２—敏感栅 ３—覆盖层 ４—引线应变片主要有金属应变片和半导体应变片两类。
金属片又有丝式、箔式、薄膜式之分。
图·42·３－２列举了几种不同类型的电阻应变片。
其中金属丝式应变片使用最早最多，它有纸基型、胶基型两种。
因其制作简单、性能稳定、价格低廉、易于粘贴而被广泛使用。
箔式应变片是通过光刻、腐蚀等工艺，将电阻箔片在绝缘基片上制成各种图案而形成的应变片，其厚度通常在０畅００１～０畅０１ｍｍ之间。
