电阻式传感器的原理和应用一、引言电阻式传感器是一种常用的传感器，根据电阻值的变化来检测并测量环境中的物理量。
它可以通过改变电流、电压或物体的位置来改变电阻值，并将这些变化转化为电信号进行测量和控制。
电阻式传感器广泛应用于工业自动化、汽车、电子设备、医疗仪器等领域，本文将介绍电阻式传感器的原理和应用。
二、电阻式传感器的原理电阻式传感器的原理是基于电阻值的变化来测量物理量。
常见的电阻式传感器包括拉压型传感器、温度传感器、位移传感器等。
2.1 拉压型传感器拉压型传感器是通过改变物体所受力大小来改变电阻值。
当物体受到外力作用时，传感器内部的电阻值会随之变化。
利用这种原理，可以测量物体所受的力大小。
拉压型传感器广泛应用于重力感应、压力测量、体重测量等方面。
2.2 温度传感器温度传感器是通过改变物体的温度来改变电阻值。
常见的温度传感器包括热敏电阻、热电偶等。
温度传感器可以根据电阻值的变化来测量物体的温度。
在汽车、电子设备、气象等领域都有广泛的应用。
2.3 位移传感器位移传感器是通过改变物体的位置来改变电阻值。
常见的位移传感器包括线性变阻器、电位器、差分电容传感器等。
位移传感器可以根据电阻值的变化来测量物体的位置，广泛应用于机械控制、自动化等领域。
三、电阻式传感器的应用电阻式传感器具有广泛的应用领域，以下列举了几个常见的应用场景：•工业自动化：电阻式传感器可以用于测量压力、温度、流量等工业参数，实现工业过程的自动化控制。
•汽车行业：电阻式传感器在汽车中的应用十分广泛，用于测量水温、油位、气压等参数，保证汽车的安全运行。
•智能家居：电阻式传感器可以应用于智能家居系统中，通过测量温湿度、烟雾等参数，实现家居设备的智能控制。
•医疗仪器：电阻式传感器在医疗仪器中的应用主要体现在体温计、血压计、心电仪等设备中，实现对人体健康状况的监测和测量。
•环境监测：电阻式传感器可以用于环境监测领域，例如测量大气压力、土壤湿度等参数，用于气象、农业等研究。
传感器原理与应用
传感器是一种能够将非电信号转化为电信号的设备。
它通过感知某种特定的物理量或化学量，并将其转化为可测量的电信号，从而实现对环境和物体的感知和测量。
传感器的工作原理包括以下几种：
1. 电阻传感器：利用电阻的变化来测量被测量物理量的变化，如温度传感器、光敏电阻等。
2. 容抗传感器：利用电容值的变化来测量被测量的物理量的变化，如压力传感器、湿度传感器等。
3. 电感传感器：利用电感值的变化来测量被测量物理量的变化，如液位传感器、接近传感器等。
4. 磁阻传感器：利用磁阻值的变化来测量被测量物理量的变化，如磁场传感器、位置传感器等。
5. 光电传感器：利用光电效应来测量被测量物理量的变化，如光电传感器、光纤传感器等。
传感器在各个领域有广泛的应用，包括但不限于以下几个方面：
1. 工业自动化：传感器被广泛应用于工业领域，用于监测和控制各种物理量，如温度、湿度、压力、流量等。
2. 环境监测：传感器被用于监测环境中的各种污染物、气体浓度、温度、湿度等物理量，以保障环境质量。
3. 医疗健康：传感器被应用于医疗设备中，如心率传感器、血氧传感器、体温传感器等，用于监测患者的生理参数。
4. 智能家居：传感器被应用于智能家居系统中，用于感知环境的状态和人的行为，实现自动控制和智能化。
5. 汽车领域：传感器被广泛应用于汽车中，用于检测车辆状态、驾驶行为、环境条件等，实现安全监控和驾驶辅助功能。
6. 物联网：传感器是物联网的重要组成部分，通过感知和收集各种物理量的数据，实现设备间的通信和数据交互。
传感器的原理及应用一、传感器的原理及分类：传感器是一种能够根据感知到的物理量的变化产生电信号输出的设备，它是将非电信号转换为电信号的装置。
传感器的原理基本上可以分为以下几种：1.电阻传感器：电阻传感器是根据电阻值的变化来检测物理量的，常见的有光敏电阻、热敏电阻等。
2.压力传感器：压力传感器是通过测量物体受力所产生的电信号来检测压力的，常见的有电阻应变式压力传感器、压电式压力传感器等。
3.光电传感器：光电传感器是利用光敏元件感知光信号并转换为电信号输出的传感器，常见的有光电二极管、光敏电阻等。
4.温度传感器：温度传感器是通过感知物体的温度变化来产生电信号的传感器，常见的有热电偶、热电阻等。
5.位移传感器：位移传感器是通过感知物体的位移变化来产生电信号的传感器，常见的有电容式位移传感器、霍尔元件等。
6.加速度传感器：加速度传感器是用于测量物体加速度的传感器，常见的有压电式加速度传感器、微机械加速度传感器等。
7.气体传感器：气体传感器是用于检测气体浓度的传感器，常见的有氢气传感器、氧气传感器、二氧化碳传感器等。
8.湿度传感器：湿度传感器是用于检测空气湿度的传感器，常见的有电容式湿度传感器、电阻式湿度传感器等。
9.溶解氧传感器：溶解氧传感器是用于检测水中溶解氧浓度的传感器，常见的有电极溶解氧传感器、光学溶解氧传感器等。
10.化学传感器：化学传感器是用于检测化学物质浓度或质量的传感器，常见的有氨传感器、硫化氢传感器、氨气传感器等。
二、传感器的应用：1.工业自动化：传感器在工业自动化中广泛应用，如压力传感器用于测量管道中的压力，温度传感器用于测量设备的工作温度等。
2.汽车工业：传感器在汽车工业中起到了至关重要的作用，如压力传感器用于发动机燃烧室的压力监测，湿度传感器用于空调系统的湿度控制等。
3.医疗领域：传感器在医疗领域中用于监测患者的生命体征，如血氧传感器用于监测患者的血氧饱和度，心率传感器用于监测患者的心率等。
电阻应变式传感器工作原理及应用电阻应变式传感器是一种常见的传感器类型，它基于电阻的变化来检测物体或环境的应变。
本文将介绍电阻应变式传感器的工作原理和常见应用。
电阻应变式传感器的工作原理主要基于金属电阻的特性。
金属材料在受力作用下会发生应变，即物体的形状和尺寸会发生改变。
当金属材料发生应变时，其电阻值也会发生变化。
电阻应变式传感器利用这一原理，通过测量电阻值的变化来反映物体的应变情况。
电阻应变式传感器一般由金属应变片和电阻组成。
金属应变片是一个非常薄的金属片，可以粘贴或焊接在需要测量应变的物体上。
当物体发生应变时，金属应变片也会发生相应的应变。
应变片上的电阻会因为应变而发生变化。
电阻应变式传感器中的电阻通常采用导线电阻，如铜线或铂电阻。
当应变片发生应变时，导线电阻的长度和截面积都会发生变化，从而改变电阻值。
通过测量电阻的变化，可以间接地得知物体的应变情况。
电阻应变式传感器的应用广泛。
它可以用于测量力的大小和方向，例如测量桥梁、建筑物和船舶等结构物的应变。
同时，电阻应变式传感器也可以用于测量压力、应力和扭矩等物理量。
例如，它可以用于测量管道中的流体压力，以及机械设备中的扭矩大小。
电阻应变式传感器还可以用于工业自动化领域。
通过将传感器连接到控制系统中，可以实现对物体或设备的实时监测和控制。
例如，在汽车制造过程中，电阻应变式传感器可以用于监测车身的变形情况，以确保车身的质量符合标准要求。
除了上述应用外，电阻应变式传感器还可以用于测量温度、湿度和流量等参数。
通过将传感器与相应的测量电路结合，可以实现对这些参数的精确测量和控制。
总结起来，电阻应变式传感器是一种基于电阻变化来检测物体或环境应变的传感器。
它的工作原理简单且可靠，应用范围广泛。
无论是在工业生产中，还是在科学研究和日常生活中，电阻应变式传感器都发挥着重要的作用。
通过不断的技术创新和应用拓展，相信电阻应变式传感器将在更多领域发挥重要作用。

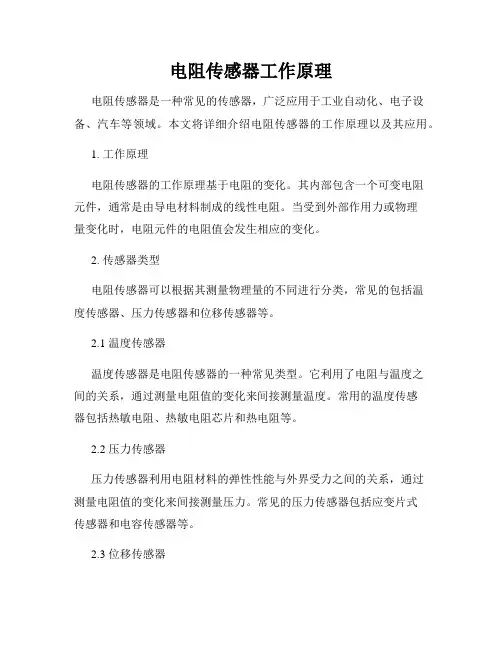

电阻传感器工作原理电阻传感器是一种常见的传感器，广泛应用于工业自动化、电子设备、汽车等领域。
本文将详细介绍电阻传感器的工作原理以及其应用。
1. 工作原理电阻传感器的工作原理基于电阻的变化。
其内部包含一个可变电阻元件，通常是由导电材料制成的线性电阻。
当受到外部作用力或物理量变化时，电阻元件的电阻值会发生相应的变化。
2. 传感器类型电阻传感器可以根据其测量物理量的不同进行分类，常见的包括温度传感器、压力传感器和位移传感器等。
2.1 温度传感器温度传感器是电阻传感器的一种常见类型。
它利用了电阻与温度之间的关系，通过测量电阻值的变化来间接测量温度。
常用的温度传感器包括热敏电阻、热敏电阻芯片和热电阻等。
2.2 压力传感器压力传感器利用电阻材料的弹性性能与外界受力之间的关系，通过测量电阻值的变化来间接测量压力。
常见的压力传感器包括应变片式传感器和电容传感器等。
2.3 位移传感器位移传感器测量物体的位移或位置。
它可以利用电阻材料的伸缩性能来测量位移，也可以通过电阻值的变化来间接测量位移。
典型的位移传感器包括电阻式位移传感器和压电位移传感器等。
3. 应用领域电阻传感器在各个领域都具有广泛的应用。
3.1 工业自动化在工业自动化系统中，电阻传感器被广泛应用于测量、监控和控制过程中的物理量。
例如，温度传感器常用于测量工业生产过程中的温度变化，以确保生产过程的稳定性和安全性。
3.2 电子设备电阻传感器在电子设备中的应用非常普遍。
例如，手机中使用的触摸屏传感器就是一种基于电阻变化来实现触摸功能的电阻传感器。
此外，电阻传感器还广泛应用于电子秤、电压表、电流表等电子设备中。
3.3 汽车汽车行业也是电阻传感器的重要应用领域。
例如，汽车中的油位传感器利用电阻值的变化来测量燃油箱内的油位信息。
此外，温度传感器用于监测引擎温度，压力传感器用于测量轮胎压力等。
4. 优缺点分析电阻传感器具有一些显著的优点，同时也存在一些缺点。
4.1 优点（1）成本低廉：电阻传感器的制造成本相对较低，适用于大规模生产和应用。
第二章电阻式传感器原理与应用[基本要求]1. 掌握金属应变式传感器的构成原理特性；2. 掌握压阻式传感器工作原理，固态压阻器件设计特点；3. 了解电阻应变式传感器动的粘贴方法；4. 通过对电阻应变片测量电路分析，掌握直流惠斯通电桥结构形式及特点。
[例题分析]例题2-1 如果将100Ω电阻应变片贴在弹性试件上，若试件受力横截面积S = 0.5×10-4 m 2，弹性模量E =2×1011 N/m 2 ，若有F=5×104 N 的拉力引起应变电阻变化为1Ω。
试求该应变片的灵敏度系数？解：由题意得应变片电阻相对变化量1001=∆R R 根据材料力学理论可知：应变Eσε=（σ为试件所受应力，SF =σ），故应变 005.0102105.01051144=⨯⨯⨯⨯=⋅=-E S F ε应变片灵敏度系数2005.0100/1/==∆=εRR K 例题2-2 一台用等强度梁作为弹性元件的电子秤，在梁的上、下面各贴两片相同的电阻应变片(K=2）如图2-1（a)所示。
已知l =100mm 、b=11mm 、t=3mm ，E=2×104N/mm 2。
现将四个应变片接入图（b ）直流电桥中，电桥电压U=6V 。
当力F=0.5kg 时，求电桥输出电压U 0=?解： 由图（a ）所示四片相同电阻应变片贴于等强度梁上、下各两片。
当重力F 作用梁端部后，梁上表面R 1和R 3产生正应变电阻变化而下表面R 2和R 4则产生负应变电阻变化，其应变绝对值相等，即Ebt Fl242316==-=-==εεεεε 电阻相对变化量为ε⋅=∆=∆-=∆-=∆=∆K RRR R R R R R R R 44223311 现将四个应变电阻按图（b ）所示接入桥路组成等臂全桥电路，其输出桥路电压为mV V Ebt FlK U K U R R U 8.170178.01023111008.95.06264220==⨯⨯⨯⨯⨯⨯⨯⨯=⋅⋅=⋅=⋅∆=εε例题2-3采用四片相同的金属丝应变片(K =2），将其贴在实心圆柱形测力弹性元件上。

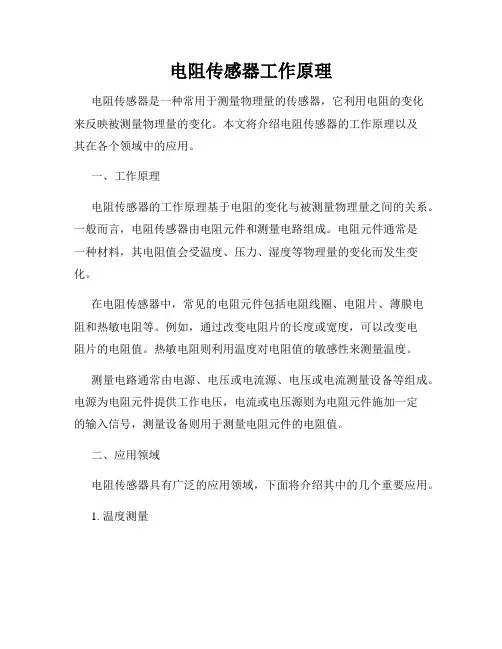

电阻传感器工作原理电阻传感器是一种常用于测量物理量的传感器，它利用电阻的变化来反映被测量物理量的变化。
本文将介绍电阻传感器的工作原理以及其在各个领域中的应用。
一、工作原理电阻传感器的工作原理基于电阻的变化与被测量物理量之间的关系。
一般而言，电阻传感器由电阻元件和测量电路组成。
电阻元件通常是一种材料，其电阻值会受温度、压力、湿度等物理量的变化而发生变化。
在电阻传感器中，常见的电阻元件包括电阻线圈、电阻片、薄膜电阻和热敏电阻等。
例如，通过改变电阻片的长度或宽度，可以改变电阻片的电阻值。
热敏电阻则利用温度对电阻值的敏感性来测量温度。
测量电路通常由电源、电压或电流源、电压或电流测量设备等组成。
电源为电阻元件提供工作电压，电流或电压源则为电阻元件施加一定的输入信号，测量设备则用于测量电阻元件的电阻值。
二、应用领域电阻传感器具有广泛的应用领域，下面将介绍其中的几个重要应用。
1. 温度测量热敏电阻是一种常用于温度测量的电阻传感器。
通过测量热敏电阻的电阻值，可以获得被测对象的温度。
在温度控制、热管理和工业自动化等领域中，热敏电阻被广泛应用。
2. 压力测量电阻传感器可以通过改变电阻元件的形状或结构来实现压力的测量。
例如，通过敏感薄膜电阻，可以将外界施加的压力转换为电阻的变化，从而实现对压力的测量。
3. 湿度测量湿度传感器利用湿度对电阻值的影响实现湿度的测量。
通过与测量电路相连的湿度传感器，可以获得环境的湿度信息。
湿度传感器广泛应用于气象、农业、航空、建筑等领域。
4. 位移测量电阻传感器可以根据位移对电阻值的影响来实现位移的测量。
通过将电阻元件安装在被测对象上，位移传感器可以实时监测物体的位移变化，广泛应用于机械工程和制造业中。
5. 流量测量某些类型的电阻传感器可以通过流体的流过造成的电阻变化来测量流体的流量。
这种电阻传感器主要应用于流量计和液位传感器等领域。
总结：电阻传感器利用电阻值的变化来测量被测量物理量的变化，具有广泛的应用领域。
电阻式传感器原理详解引言电阻式传感器是一种常见的传感器类型，广泛应用于工业自动化、环境监测、医疗设备等领域。
它通过测量电阻值的变化来获取被测量物理量的信息。
本文将详细解释电阻式传感器的基本原理，包括其工作原理、构成和应用。
1. 电阻式传感器的工作原理电阻式传感器是利用被测量物理量对电阻值产生影响的原理工作的。
当被测量物理量发生变化时，导致了电阻值的变化，从而可以通过测量电阻值来获取该物理量的信息。
2. 电阻式传感器的构成一个典型的电阻式传感器通常由以下几个主要部分组成：2.1 敏感元件敏感元件是电阻式传感器中最关键的部分，它直接受到被测量物理量的影响，并产生相应的电阻变化。
根据不同的物理量，敏感元件可以采用不同类型的材料和结构设计。
2.2 悬臂结构悬臂结构是一种常见的敏感元件结构，它由一个固定端和一个自由端组成。
自由端会受到被测量物理量的作用而发生位移，从而导致电阻值的变化。
2.3 电阻材料电阻材料通常涂覆在敏感元件上，用于改变电阻值。
常用的电阻材料有金属薄膜、碳膜等。
2.4 输出电路输出电路用于测量和处理敏感元件的电阻变化，并将其转换为可读取或可传输的信号。
常见的输出电路包括电压分压器、桥式电路等。
3. 电阻式传感器的工作原理解析了解了电阻式传感器的构成后，我们可以更深入地理解其工作原理。
当被测量物理量发生变化时，例如温度、压力、光照强度等，这些变化会直接或间接地影响到敏感元件。
以温度传感器为例，当温度升高时，敏感元件中的材料会膨胀，导致悬臂结构发生位移。
这个位移会使得涂覆在敏感元件上的电阻材料发生形变，从而改变电阻值。
接下来，输出电路会将敏感元件的电阻变化转换为可读取或可传输的信号。
例如，当使用电压分压器作为输出电路时，它会将敏感元件的电阻与一个已知电阻串联连接，形成一个简单的电压分压器。
根据分压原理，当输入电阻值发生变化时，输出电压也会相应改变。
最后，我们可以通过测量输出电路的信号来获取被测量物理量的信息。
电阻传感器应用举例及原理电阻传感器是一种常用的传感器，它利用电阻值的变化来检测环境参数的变化。
电阻传感器的工作原理是根据材料的电阻率受温度、压力、湿度等环境参数影响的特性，通过测量电阻值的变化来间接检测环境参数的变化。
电阻传感器可以广泛应用于温度、压力、湿度、位移等参数的测量和控制。
以下是一些电阻传感器的应用举例：1. 温度传感器电阻温度传感器是一种常见的应用。
它利用材料在不同温度下电阻值的变化来测量温度。
通常采用铂电阻作为传感器的敏感元件，通过将铂电阻制成一定形状并固定在测量对象表面，随着温度的变化，电阻值也相应变化，从而实现温度的测量。
2. 压力传感器电阻压力传感器通过材料受压变形时电阻值的变化，来测量压力。
它通常由敏感元件、信号调理电路和输出接口等组成。
当受测物体受力后，压力传感器内的敏感元件因受力而变形，从而改变了电阻值，进而通过信号调理电路输出压力信号。
3. 湿度传感器电阻湿度传感器主要利用绝缘电阻材料的电阻与湿度的关系，通过测量电阻值的变化来检测湿度。
在潮湿的环境下，绝缘材料的电阻值会发生变化，电阻传感器可以通过测量这种变化来得到湿度信息。
4. 位移传感器电阻位移传感器通过测量电阻的变化来检测被测对象的位移。
一般采用拉丝电阻或薄膜电阻作为敏感元件，当测量目标移动时，敏感元件的电阻值随之发生变化，由此实现位移的测量。
总的来说，电阻传感器的应用十分广泛，除了上述例子外，它还可以用于测量液位、检测材料密度、测量电流等多个方面。
同时，随着材料科学和微电子技术的发展，电阻传感器的性能不断提高，应用领域也不断扩展，已成为各种电子设备和智能系统中不可或缺的重要组成部分。
电阻传感器的原理是基于材料的电阻率与环境参数的关系。
在温度、压力、湿度等环境参数变化时，敏感元件的电阻值也随之变化。
通过测量电阻值的变化，就可以间接测量环境参数的变化。
这种原理使得电阻传感器具有精度高、结构简单、可靠性强等特点。
例如，对于温度传感器来说，它的工作原理是利用热敏材料的电阻值与温度之间的关系。
电阻应变式传感器的工作原理应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。
应用范围：可测量位移、加速度、力、力矩、压力等各种参数。
应变式传感器特点应变式传感器特点①精度高，测量范围广；②使用寿命长，性能稳定可靠；③结构简单，体积小，重量轻；④频率响应较好，既可用于静态测量又可用于动态测量；⑤价格低廉，品种多样，便于选择和大量使用。
1、应变式传感器的工作原理(1) 金属的电阻应变效应金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。
K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。
公式简化过程：由式可以明显看出，金属材料的灵敏系数受两个因素影响：一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材料的电阻率变化所引起的，即项。
对于金属材料项比项小得多。
大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成：通常金属电阻丝的K0=1.7～4.6。
通常金属电阻丝的K0=1.7～4.6。
(2) 应变片的基本结构及测量原理l称为栅长(标距)，b称为栅宽(基宽)，b×l称为应变片的使用面积。
应变片的规格一般以使用面积和电阻值表示，如3×20mm2，120Ω。
结构简介：电阻丝应变片是用直径为0.025mm具有高电阻率的电阻丝制成的。
为了获得高的阻值，将电阻丝排列成栅状，称为敏感栅，并粘贴在绝缘的基底上。
电阻丝的两端焊接引线。
敏感栅上面粘贴有保护作用的覆盖层。
电阻应变式传感器的应用：数显电子秤（一）工作原理数显电子秤电路原理如图所示，其主要部分为电阻应变式传感器R1及IC2、IC3组成的测量放大电路，和IC1及外围元件组成的数显面板表。
传感器R1采用E350~ZAA箔式电阻应变片，其常态阻值为350O。
项目2电阻式传感器原理与应用1.什么是应变效应？利用应变效应解释金属电阻应变片的工作原理。
答：应变效应是指金属丝的电阻值随着它所受的机械形变的大小而发生相应变化的现象。
现有如图2.1.1所示的一根金属电阻丝，其电阻值设为R，电阻率为ρ，截面积为S，长度为l则电阻值的表达式为R＝ρlS当电阻丝受到拉力作用时将沿轴线伸长，伸长量设为△l，横截面积相应减小△S，电阻率的变化设为△ρ，则电阻的相对变化量为∆R R＝∆ρρ+∆ll−∆SS2. 金属电阻应变片与半导体应变片的工作原理有何区别?各有何优缺点?答：金属电阻应变片性能稳定、精度较高，至今还在不断地改进和发展，并在一些高精度应变式传感器中得到了广泛的应用。
这类应变片的主要缺点是应变灵敏系数较小。
半导体应变片灵敏度高，其灵敏系数比金属电阻应变片约高50倍，但稳定性差，容易受到外界温度的干扰。
3.有一金属电阻应变片，其灵敏度K＝2.5，R＝120Ω，设工作时其应变为1200με，则△R是多少?若将此应变片与2V直流电源组成回路，试求无应变时和有应变时回路的电流。
解：∆R=RKε=120×2.5×1200×10−6=0.36Ω，无应变时：电流I=VR =2120=0.01667安培，有应变时：电流I=VR+∆R =2120+0.36=0.01661安培，4.应变片称重传感器，其弹性体为圆柱体．直径D＝100mm，材料弹性模量E＝205×109N／m2，用它称500kN的物体，若用电阻丝式应变片，应变片的灵敏系数K＝2，R＝120Ω，问电阻变化多少?解：直径D＝100mm, 应变ε=FSE =500KNπ10042×10−6×205×109=22050π，∆R=RKε=120×2×22050π=0.0746Ω5.试述应变片温度误差的概念、产生原因和补偿办法。
答：)温度误差由于测量现场环境温度改变而给测量带来的附加误差，称为应变片的温度误差。
高考 ·学科教育·二○一三年四月83电阻应变式传感器工作原理及应用海南省高级技工学校 刘 安摘 要：电阻应变式传感器是将被测非电量转变成电阻值，通过测量电阻值达到测量非电量的目的。
利用电阻式传感器可以测量形变、压力、力、位移、加速度和温度等非电量参数。
电阻应变式传感器是测量这些参数应用最广泛的传感器。
本文主要阐述了电阻应变效应、应变片、电阻应变式传感器的结构及工作原理，并简述了其应用。
关键词：电阻应变效应、应变片、电阻应变式传感器、应用。
随着科学技术的飞速发展，传感器的重要性正日益为人们所认识，国内外都已将传感器技术列为优先发展的科技领域之一。
目前，传感器已应用到日常生活、工业生产、宇宙开发、海洋探测、环境保护、医学诊断等广泛的领域。
可以说，传感器无处不在。
传感器是能够感受规定的被测量（物理量、化学量、生物量等）并按照一定规律转换成便于处理和传输的另一种物理量（即电量）的装置。
而电阻应变式传感器是把位移、力、压力、加速度、扭矩等非电物理量转换为电阻值变化的传感器，具有灵敏度高、稳定性好等优点，因此在自动检测与控制技术领域里得到了广泛的应用。
一、电阻应变效应导体或半导体材料在受到外力作用下而产生机械形变时，其电阻值也发生相应变化的现象称为电阻应变效应。
电阻应变片的主要工作原理是基于电阻应变效应。
Sl R ρ=对于一根长为l、 截面积为S、 电阻率为ρ的金属电阻丝，其电阻值为：若金属丝在轴向受到应力的作用, 其长度变化Δl, 截面变化ΔS, 电阻率变化Δρ, 而引起电阻变化ΔR。
则可以得到以下结论：当金属电阻丝拉伸时，其电阻值增加；当金属电阻丝被压缩时，电阻值减小。
但电阻值变化的范围很小。
εK RR=∆大量实验证明，具有初始电阻R 的应变片发生应变，使电阻值发生相应的变化ΔR，则在一定的应变范围内，应变片满足式中:RR ∆为电阻变化率;k 为灵敏度系数; ε为应变值。
应变片的灵敏度系数k 主要受两个因素影响：材料的几何尺寸和电阻率。
