直线投影-公开课教案

直线的投影一、教学目标知识与技能：1. 让学生理解直线投影的概念，掌握直线在不同角度下的投影特点。

2. 学会使用画图工具或手工绘制直线在不同角度下的投影。

3. 能够运用直线投影的知识解决实际问题。

过程与方法：1. 通过观察、实践、总结的方法，让学生掌握直线投影的规律。

2. 培养学生的观察能力、动手能力和思维能力。

情感态度价值观：1. 激发学生对几何学的兴趣，培养学生的创新精神和团队合作意识。

2. 使学生认识到数学在生活中的重要性，提高学生解决实际问题的能力。

二、教学重点与难点重点：直线投影的概念，直线在不同角度下的投影特点。

难点：直线投影规律的灵活运用。

三、教学准备1. 教学课件或黑板。

2. 直尺、三角板、画图工具。

3. 投影仪或白板。

四、教学过程1. 导入：通过一个实际生活中的例子，如太阳光下的影子，引出直线投影的概念。

2. 新课讲解：讲解直线在不同角度下的投影特点，如正投影、斜投影等。

3. 实践操作：让学生分组进行实践，使用画图工具或手工绘制直线在不同角度下的投影。

4. 总结规律：引导学生观察、分析、总结直线投影的规律。

5. 巩固练习：给出一些实际问题，让学生运用直线投影的知识解决。

6. 课堂小结：回顾本节课所学内容，强调直线投影的概念和规律。

五、课后作业1. 绘制直线在不同角度下的投影，并分析其特点。

2. 运用直线投影的知识解决实际问题。

教学反思：本节课通过观察、实践、总结的方式，让学生掌握了直线投影的知识。

在教学过程中，要注意引导学生主动观察、思考，培养学生的观察能力和思维能力。

通过实际问题的解决，让学生感受到数学在生活中的重要性，提高学生解决实际问题的能力。

在课后作业的布置上，要注重培养学生的动手能力和创新精神，鼓励学生运用所学知识解决实际问题。

六、教学评价1. 评价学生对直线投影概念的理解和掌握程度。

2. 评价学生对直线在不同角度下投影特点的认识。

3. 评价学生运用直线投影知识解决实际问题的能力。

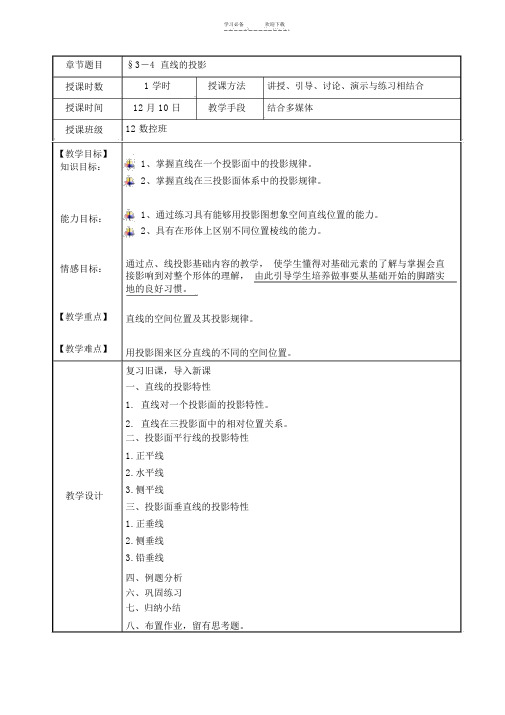

学习必备欢迎下载章节题目授课时数授课时间授课班级【教学目标】知识目标：能力目标：情感目标：【教学重点】【教学难点】教学设计§3－4直线的投影1 学时授课方法讲授、引导、讨论、演示与练习相结合12 月 10 日教学手段结合多媒体12 数控班1、掌握直线在一个投影面中的投影规律。

2、掌握直线在三投影面体系中的投影规律。

1、通过练习具有能够用投影图想象空间直线位置的能力。

2、具有在形体上区别不同位置棱线的能力。

通过点、线投影基础内容的教学，使学生懂得对基础元素的了解与掌握会直接影响到对整个形体的理解，由此引导学生培养做事要从基础开始的脚踏实地的良好习惯。

直线的空间位置及其投影规律。

用投影图来区分直线的不同的空间位置。

复习旧课，导入新课一、直线的投影特性1.直线对一个投影面的投影特性。

2.直线在三投影面中的相对位置关系。

二、投影面平行线的投影特性1.正平线2.水平线3.侧平线三、投影面垂直线的投影特性1.正垂线2.侧垂线3.铅垂线四、例题分析六、巩固练习七、归纳小结八、布置作业，留有思考题。

学习必备 欢迎下载【复习提问 】 1、点的投影特性 ?2、已知空间点 A 的坐标为（ 20,8,5 ），空间点 B 的坐标为（ 14,14,16 ）。

（1）判别 AB 两点的相对位置？ （2）求其三面投影？【导出新课 】 初中所学关于直线的公理：两点确定一条直线，并且只能确定一条直线。

猜想一下：直线的投影特性永远是直线吗？空间两点可以决定一直线， 直线的投影的求取可以通过求取直线端点的投影来实现，空间直线段的投影一般应为直线，特殊情况投影为点。

由教师提问：启发学生思考。

学生积极回答学生思考，积极回答§ 3－ 4 直线的投影【新课开始 】 一、直线的投影特性1. 直线对一个投影面的投影特性A ●B●B●M ● A ●αA ●B ●●b●b●a ≡b ≡a ●a●教师引导学生得出结论教师归纳总结简单归纳：直线垂直于投影面，投影聚一点。

直线投影-公开课教案第一章：直线投影的基本概念1.1 投影的定义向学生介绍直线投影的基本概念，让学生理解投影是一种图形变换，它可以将三维空间中的点、线、面映射到二维平面上。

通过实际例子，让学生了解直线在投影过程中的形状和位置变化。

1.2 直线投影的分类向学生介绍直线投影的两种类型：正投影和斜投影。

通过图示和实例，让学生理解正投影和斜投影的特点和区别。

第二章：直线投影的规律2.1 直线投影的规律向学生介绍直线投影的基本规律，包括：直线在正投影和斜投影中的位置和形状变化规律直线在不同投影角度下的投影效果2.2 直线投影的实践应用通过实际案例，让学生了解直线投影在工程、艺术等领域的应用。

让学生进行实际操作，利用直线投影的规律创作有趣的图形。

第三章：直线投影的计算3.1 直线投影的计算方法向学生介绍直线投影的计算方法，包括：利用平行投影计算直线在不同角度下的投影利用中心投影计算直线在不同位置下的投影3.2 直线投影的计算练习提供一些实际问题，让学生利用所学的计算方法进行解决。

通过练习，让学生巩固直线投影的计算方法，并提高解决问题的能力。

第四章：直线投影的综合应用4.1 直线投影在工程中的应用向学生介绍直线投影在工程中的具体应用，如建筑施工图、机械设计图等。

通过实际案例，让学生了解直线投影在工程中的重要性。

4.2 直线投影在艺术中的应用向学生介绍直线投影在艺术创作中的作用，如绘画、雕塑等。

通过欣赏艺术作品，让学生了解直线投影在艺术中的魅力。

第五章：直线投影的拓展思考5.1 直线投影的创新应用向学生介绍直线投影在其他领域的创新应用，如虚拟现实、增强现实等。

通过实际案例，让学生了解直线投影在不同领域的发展前景。

5.2 直线投影的进一步研究激发学生对直线投影的兴趣，引导学生思考直线投影在其他领域的应用可能性。

提供一些研究性问题，让学生进行深入思考和探索。

第六章：直线投影的实际问题解析6.1 直线投影问题的分类向学生介绍直线投影在实际问题中的分类，如几何问题、导航问题、建筑设计等。

《机械制图》公开课教案-直线的投影一、教学目标：1. 知识与技能：（1）让学生了解直线投影的基本概念；（2）让学生掌握直线在正投影中的特点；（3）培养学生绘制直线投影图的能力。

2. 过程与方法：（1）通过讲解、演示、练习等方法，使学生掌握直线的投影方法；（2）培养学生运用投影知识解决实际问题的能力。

3. 情感态度与价值观：（1）培养学生对机械制图的兴趣；（2）培养学生认真、细致、耐心的工作态度。

二、教学内容：1. 直线投影的基本概念；2. 直线在正投影中的特点；3. 直线投影的绘制方法。

三、教学重点与难点：1. 教学重点：直线投影的基本概念，直线在正投影中的特点，直线投影的绘制方法。

2. 教学难点：直线投影的绘制方法。

四、教学过程：1. 导入新课：简要介绍直线投影的概念及重要性。

2. 知识讲解：（1）讲解直线投影的基本概念；（2）讲解直线在正投影中的特点；（3）讲解直线投影的绘制方法。

3. 演示与练习：（1）教师演示直线投影的绘制过程；（2）学生跟随教师一起绘制直线投影图；（3）学生独立绘制直线投影图，教师巡回指导。

4. 课堂讨论：（1）学生交流绘制直线投影图的心得；（2）教师总结直线投影的绘制技巧。

五、课后作业：1. 绘制一组直线投影图；2. 总结直线投影的绘制方法及注意事项；3. 思考如何将直线投影知识应用于实际工程制图中。

教学反思：本节课通过讲解、演示、练习等形式，使学生掌握了直线投影的基本概念、特点及绘制方法。

课堂上，学生积极参与，课堂气氛活跃。

但在教学过程中，应注意引导学生思考直线投影在实际工程制图中的应用，提高学生的实践能力。

对于投影绘制过程中的难点，可以适当增加练习量，使学生更加熟练地掌握投影绘制技巧。

六、教学评价：1. 学生能熟练掌握直线投影的基本概念和特点；2. 学生能独立绘制直线投影图，且投影准确；3. 学生能将直线投影知识应用于实际工程制图中。

七、教学拓展：1. 介绍其他类型的投影图，如立体投影、曲线投影等；2. 探讨投影图在工程制图中的应用，如建筑、机械、电子等领域；3. 引导学生关注投影图的发展趋势，提高学生的综合素质。

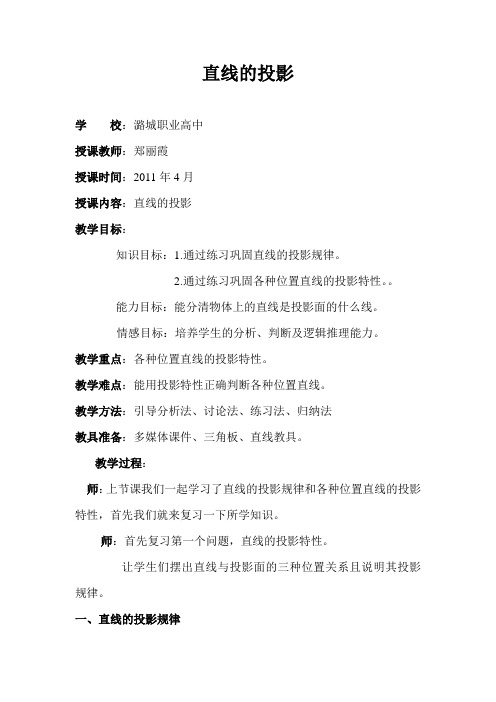

直线的投影学校：潞城职业高中授课教师：郑丽霞授课时间：2011年4月授课内容：直线的投影教学目标：知识目标：1.通过练习巩固直线的投影规律。

2.通过练习巩固各种位置直线的投影特性。

能力目标：能分清物体上的直线是投影面的什么线。

情感目标：培养学生的分析、判断及逻辑推理能力。

教学重点：各种位置直线的投影特性。

教学难点：能用投影特性正确判断各种位置直线。

教学方法：引导分析法、讨论法、练习法、归纳法教具准备：多媒体课件、三角板、直线教具。

教学过程：师：上节课我们一起学习了直线的投影规律和各种位置直线的投影特性，首先我们就来复习一下所学知识。

师：首先复习第一个问题，直线的投影特性。

让学生们摆出直线与投影面的三种位置关系且说明其投影规律。

一、直线的投影规律1.度量性（显实长）2.积聚性3.收缩性二、各种位置直线的投影特性：师：要求学生看直观图和投影图且摆出其直线，并填空。

生：全体学生一起看直观图和投影图摆该直线，并填空。

师生：通过上述摆直线和填空，总结出1.一般位置直线的投影特性：都倾斜于投影面，且都不反映实长。

2．投影面平行线的投影特性：一斜两平线，定为平行线，斜在那个面，平行那个面。

3、投影面垂直线的投影特性：一点两平线，定为垂直线，点在那个面，垂直那个面。

师：复习了直线的投影规律和各种位置直线的投影特性，我们现在一起做一些练习题来巩固所学知识。

[课堂练习]：（课件上显示习题）一、物体上平行线的投影分析：师：和学生一起做第一个练习题，且老师教给学生分析方法。

然后让学生做第二题和第三题，且叫学生回答。

师分析：同学们做题时必须注意两个问题1.让学生能把轴测图所分析线在三视图中找出来。

2.根据投影面平行线的投影规律分析该直线是投影面的什么线。

师设计意图：通过学生做此练习题来巩固投影面平行线的投影特性。

二、物体上垂直线的投影分析：师：让学生一起做第一个练习题，且老师教给学生分析方法。

然后让学生做第二题和第三题，且叫学生回答。

一、教学目标1. 知识目标：（1）理解直线投影的基本概念，掌握直线在投影面上的投影规律。

（2）学会根据直线与投影面的相对位置，判断直线投影的类型（平行投影、中心投影）。

（3）掌握直线投影的计算方法和作图步骤。

2. 能力目标：（1）培养学生空间想象能力和几何思维能力。

（2）提高学生运用所学知识解决实际问题的能力。

3. 情感目标：（1）激发学生对几何学的兴趣，培养学生严谨、细致的学习态度。

（2）培养学生团结协作、共同进步的精神。

二、教学重点与难点1. 教学重点：（1）直线投影的基本概念和规律。

（2）直线投影的计算方法和作图步骤。

2. 教学难点：（1）直线与投影面的相对位置判断。

（2）直线投影的计算和作图。

三、教学过程1. 导入新课（1）通过生活中的实例，如建筑、工程等领域中的投影现象，激发学生学习兴趣。

（2）回顾平面几何中的相关知识，为直线投影的学习做好铺垫。

2. 新课讲授（1）直线投影的基本概念：投影、投影线、投影面等。

（2）直线投影的类型：平行投影、中心投影。

（3）直线投影的计算方法和作图步骤。

（4）结合实例，讲解直线投影在生活中的应用。

3. 练习巩固（1）布置课堂练习题，让学生运用所学知识解决实际问题。

（2）分组讨论，互相解答问题，提高解题能力。

4. 总结归纳（1）回顾本节课所学内容，总结直线投影的基本概念、规律、计算方法和作图步骤。

（2）强调直线投影在生活中的应用，激发学生对几何学的兴趣。

5. 作业布置（1）完成课后练习题，巩固所学知识。

（2）搜集生活中与直线投影相关的实例，进行分析和总结。

四、教学评价1. 课堂表现：观察学生在课堂上的学习态度、参与度、合作精神等。

2. 作业完成情况：检查学生完成作业的质量，了解学生对知识的掌握程度。

3. 实践应用：通过课后作业或课外活动，了解学生将所学知识应用于实际问题的能力。

五、教学反思1. 教学效果：分析学生在课堂上的学习情况，总结教学过程中的优点和不足。

《机械制图》公开课教案-直线的投影一、教学目标：1. 让学生了解并掌握直线在投影中的基本概念和原理。

2. 培养学生正确绘制直线投影的能力。

3. 引导学生运用直线投影知识解决实际问题。

二、教学内容：1. 直线投影的基本概念2. 直线投影的绘制方法3. 直线投影的应用实例三、教学重点与难点：1. 教学重点：直线投影的概念、绘制方法和应用。

2. 教学难点：直线投影的绘制方法和应用。

四、教学准备：1. 教学PPT2. 教学图纸3. 绘图工具（如直尺、圆规、三角板等）五、教学过程：1. 导入新课（5分钟）教师通过一个实际案例，引导学生思考直线投影在工程中的重要性，激发学生的学习兴趣。

2. 讲解直线投影的基本概念（10分钟）教师通过PPT讲解直线投影的定义、分类和特点，让学生理解直线投影的基本概念。

3. 演示直线投影的绘制方法（10分钟）教师通过实际操作，演示如何根据不同角度的投影绘制直线，让学生掌握直线投影的绘制方法。

4. 练习绘制直线投影（10分钟）学生分组进行练习，教师巡回指导，纠正学生在绘制直线投影过程中可能出现的错误。

5. 应用实例分析（10分钟）教师通过PPT展示直线投影在实际工程中的应用实例，让学生了解直线投影在工程中的重要作用。

6. 课堂小结（5分钟）教师总结本节课的主要内容，强调直线投影的重要性和应用价值。

7. 布置作业（5分钟）教师布置课后作业，巩固学生对直线投影知识的掌握。

8. 课后反思（课后）教师对本节课的教学效果进行反思，为下一节课的教学做好准备。

教学评价：通过课堂讲解、练习和应用实例，评价学生对直线投影知识的掌握程度。

六、教学延伸：1. 让学生了解直线投影在不同投影面上的特点和规律。

2. 培养学生运用直线投影知识解决复杂工程问题的能力。

七、教学内容：1. 直线在不同投影面上的投影特点2. 直线投影的规律3. 复杂工程问题中的直线投影应用八、教学重点与难点：1. 教学重点：直线在不同投影面上的投影特点和规律。

直线投影-公开课教案第一章：直线投影概述1.1 投影的概念解释投影的定义强调投影在数学和几何学中的重要性1.2 直线投影的分类介绍正投影和斜投影解释中心投影和平行投影的概念1.3 直线投影的基本性质讨论直线在投影中的保持不变性质探讨直线在投影中的变换性质第二章：直线投影的计算2.1 中心投影的计算方法介绍中心投影的计算步骤强调计算中的关键要素2.2 平行投影的计算方法解释平行投影的计算原理给出平行投影的计算公式2.3 直线投影的作图方法介绍直线投影的作图技巧强调作图中的注意事项第三章：直线投影的应用3.1 直线投影在工程图纸中的应用讨论直线投影在工程图纸中的重要性给出实际案例分析3.2 直线投影在建筑设计中的应用解释直线投影在建筑设计中的作用展示直线投影在建筑图纸中的应用实例3.3 直线投影在其他领域的应用探讨直线投影在其他学科领域的应用强调直线投影的广泛应用价值第四章：直线投影的实际案例分析4.1 直线投影在机械制图中的应用案例分析直线投影在机械制图中的具体应用强调直线投影在机械制图中的重要性4.2 直线投影在建筑设计中的应用案例解释直线投影在建筑设计中的具体应用展示直线投影在建筑图纸中的实际效果4.3 直线投影在其他领域的应用案例探讨直线投影在其他学科领域的具体应用强调直线投影的广泛应用价值第五章：直线投影的练习与拓展5.1 直线投影的练习题目给出直线投影的练习题目及解答强调练习题目的重要性5.2 直线投影的实际操作练习安排实际操作练习环节强调实际操作练习的重要性5.3 直线投影的拓展学习推荐直线投影相关的学习资源鼓励学生进行拓展学习第六章：直线投影与坐标系6.1 直角坐标系中的直线投影解释直线在直角坐标系中的投影原理强调坐标系对直线投影的影响6.2 非直角坐标系中的直线投影介绍非直角坐标系中的直线投影方法探讨投影变换对直线投影的影响6.3 直线投影与坐标变换解释坐标变换在直线投影中的应用给出直线投影坐标变换的实例第七章：直线投影的视觉感知7.1 直线投影与视觉感知的关系讨论直线投影对视觉感知的影响强调视觉感知在直线投影中的重要性7.2 直线投影的视图转换介绍直线投影的视图转换方法解释视图转换在直线投影中的应用7.3 直线投影的视觉错觉探讨直线投影中常见的视觉错觉分析视觉错觉产生的原因及应对方法第八章：直线投影在科学研究中的应用8.1 直线投影在物理科学中的应用解释直线投影在物理科学研究中的作用给出具体应用实例8.2 直线投影在生物科学中的应用讨论直线投影在生物科学研究中的重要性展示直线投影在生物科学中的应用实例8.3 直线投影在其他科学研究领域的应用探讨直线投影在其他科学研究领域的应用强调直线投影在科学研究中的广泛应用价值第九章：直线投影在日常生活中的应用9.1 直线投影在日常生活中的应用分析直线投影在日常生活中的重要性给出具体应用实例9.2 直线投影在艺术创作中的应用解释直线投影在艺术创作中的作用展示直线投影在艺术作品中的应用实例9.3 直线投影在其他领域的应用探讨直线投影在其他领域的应用强调直线投影的广泛应用价值强调直线投影在学习过程中的重点和难点10.2 直线投影的实践与思考鼓励学生进行直线投影的实践操作引导学生思考直线投影在实际应用中的问题10.3 直线投影的评价与反思评价学生在直线投影学习过程中的表现引导学生进行反思，提出改进措施重点和难点解析1. 第一章：直线投影概述重点关注内容：直线投影的分类和基本性质。

直线投影教案教案标题：直线投影教案教案目标：1. 理解直线投影的概念和意义；2. 学会进行直线投影的计算和绘图；3. 掌握直线投影在几何问题中的应用。

教学内容：1. 直线投影的定义和基本概念；2. 直线投影的计算方法；3. 直线投影的绘图方法；4. 直线投影在几何问题中的应用。

教学步骤：引入：1. 通过展示一张建筑物的投影图，引发学生对直线投影的兴趣和思考；2. 提问学生对直线投影的理解和认识，激发他们的思考和讨论。

讲解直线投影的概念和意义：1. 介绍直线投影的定义和基本概念，如什么是直线投影、为什么需要进行直线投影等；2. 通过实际例子解释直线投影的意义和应用，如建筑设计、地图制作等。

讲解直线投影的计算方法：1. 介绍直线投影的计算方法，包括水平投影和垂直投影的计算；2. 提供示例和练习，让学生进行计算实践。

讲解直线投影的绘图方法：1. 介绍直线投影的绘图方法，包括使用尺规作图和计算机辅助绘图等；2. 演示如何进行直线投影的绘图，并让学生进行实践。

应用直线投影解决几何问题：1. 提供一些几何问题，要求学生运用直线投影的知识解决；2. 指导学生分析问题、确定解决方法，并进行解答。

总结与拓展：1. 对本节课所学内容进行总结，强调直线投影的重要性和应用；2. 鼓励学生进行更多的实践和探索，拓展他们对直线投影的理解和运用能力。

教学资源：1. 投影图示例；2. 直线投影计算和绘图的工具（尺规、计算机等）；3. 直线投影的练习题和解答；4. 几何问题的案例。

评估方法：1. 课堂练习：通过课堂练习检查学生对直线投影的计算和绘图方法的掌握情况；2. 几何问题解答：评估学生运用直线投影解决几何问题的能力。

拓展活动：1. 鼓励学生进行更多的直线投影实践，如设计自己的建筑物投影图；2. 推荐相关的几何学习资源，让学生进一步拓展对直线投影的理解。

教学反思：1. 分析学生对直线投影的学习情况，评估教学效果；2. 总结教学中存在的问题和改进的方法，为今后的教学提供参考。

《直线的投影》的教案设计【复习提问】1、点的投影特性?2、已知空间点A的坐标为（20,8,5），空间点B的坐标为（14,14,16）。

（1）判别AB两点的相对位置？（2）求其三面投影？【导入新课】初中所学关于直线的公理：两点确定一条直线，并且只能确定一条直线。

猜想一下：直线的投影特性永远是直线吗？空间两点可以决定一直线，直线的投影的求取可以通过求取直线端点的投影来实现。

【新课】§2－2－2 直线的投影一、直线的三面投影一般情况下，直线的投影仍然是直线。

特殊情况下（即直线垂直投影面），其投影积聚成一点。

求作直线的三面投影时，可分别作出直线两端点的三面投影。

然后将同一投影面上的投影（简称同面投影）连接起来，即得到直线的三面投影。

二、各种位置直线的投影特性直线在三投影面中的相对位置关系（1）投影面平行线：直线平行于一个投影面，倾斜于另两面。

（2）投影面垂直线：直线垂直于一个投影面，平行于另两面。

（3）一般位置直线：直线对三个投影面均倾斜。

1、投影面平行线（1）水平线：平行于H面，与V面、W面倾斜投影特性：水平投影ab＝AB 反映实长；正面投影a’b’//OX,侧面投影a’’b’’//OY w,且不反映实长。

（2）正平线：平行于V面，与H面、W面倾斜投影特性：正面投影c‘d’＝CD 反映实长；水平投影cd//OX,侧面投影c’’d’’//OZ,且不反映实长。

（3）侧平线：平行于W面，与V面、H面倾斜投影特性：侧面投影e’’f’’＝EF 反映实长；水平投影ef//OY h,正面投影e’f’//OZ,且不反映实长。

归纳：投影面平行线的投影特性（两平一斜）（1）在所平行的投影面上的投影为一段反映实长的斜线。

（2）其它两面投影为缩短的横线或竖线。

2、投影面垂直线（1）铅垂线：垂直于H面投影特性：水平投影积聚成一点a(b)；a’b’=a’’b’’=AB，且a’b’⊥OX轴，a’’b’’⊥OYw轴。

（2）正垂线：垂直于V面投影特性：正面投影积聚成一点c’(d’)；cd=c’’d’’=CD，且cd⊥OX轴，c’’d’’⊥OZ轴。
