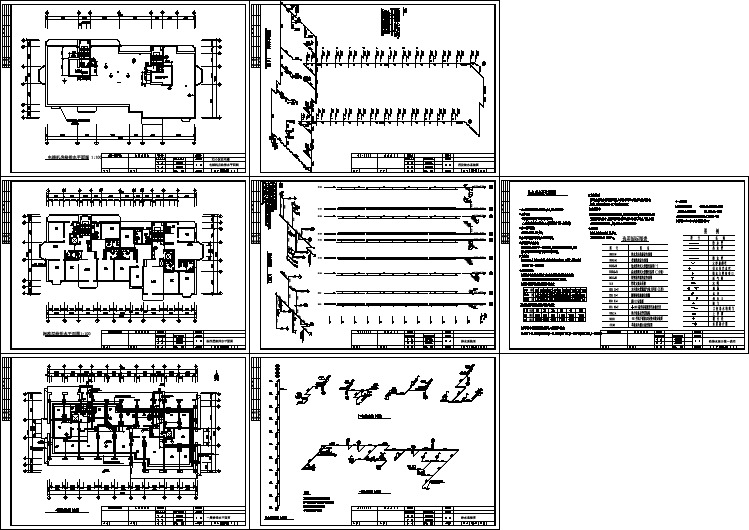

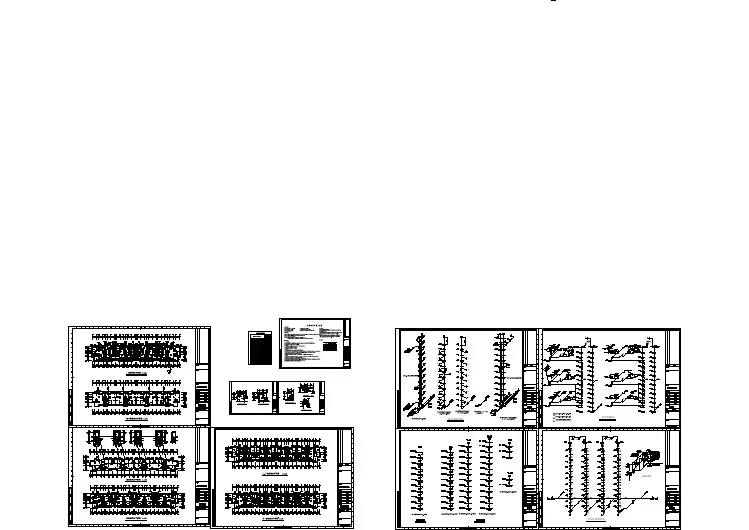

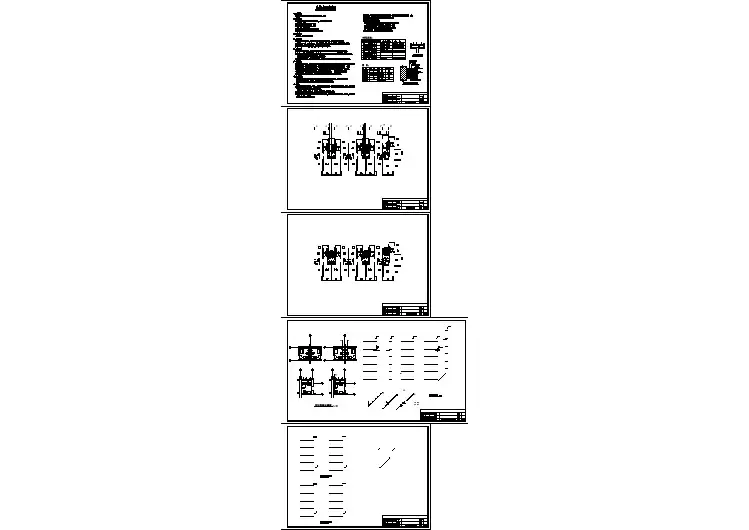

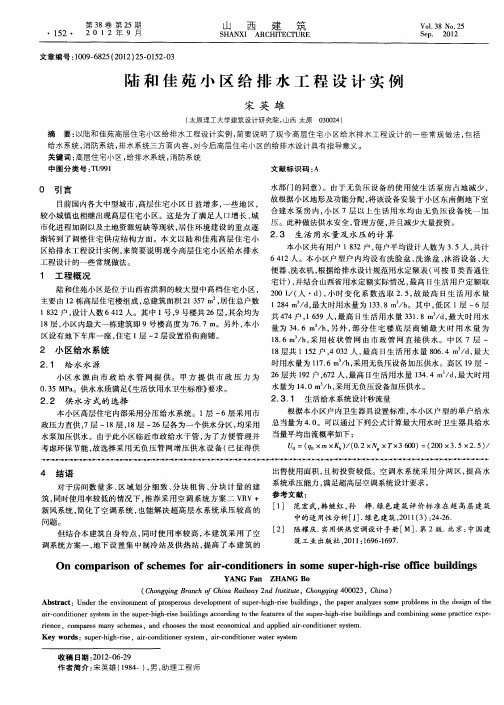

自-给排水设计图纸及说明10例自给排水设计图纸及说明 10 例在建筑工程中，给排水系统的设计至关重要，它直接关系到建筑物的正常使用和居民的生活质量。
下面将为您展示 10 个不同类型建筑的给排水设计图纸及说明，希望能为您提供一些参考和借鉴。
案例一：住宅小区这是一个中等规模的住宅小区，包括多栋高层住宅楼和配套的商业设施。
在给排水设计方面，采用了分区供水的方式，将高层住宅分为低区、中区和高区，分别由不同的水泵加压供水，以保证各区域的水压稳定。
排水系统采用了雨污分流制，雨水通过雨水管道直接排入市政雨水管网，污水则经过化粪池处理后再排入市政污水管网。
在设计图纸中，可以清晰地看到供水管道的走向和管径大小，以及各分区水泵的位置和参数。
同时，排水管道的布置也一目了然，包括污水检查井的位置和间距等。
案例二：商业综合体商业综合体通常包含购物中心、写字楼、酒店等多种功能区域，给排水系统的设计较为复杂。
在这个案例中，为了满足不同区域的用水需求，设置了多个水箱和变频水泵，根据用水量的变化自动调节供水压力和流量。
排水系统方面，由于商业综合体排水量较大，采用了较大管径的排水管道，并设置了多个污水提升泵站，以确保污水能够顺利排出。
设计图纸中详细标注了各区域的用水点和排水点，以及管道的连接方式和坡度要求。
案例三：学校建筑学校建筑的给排水设计需要考虑到学生和教职工的日常用水需求，以及教学实验等特殊用水情况。
在这个案例中，教学楼和宿舍楼分别设置了独立的供水系统，以保证用水的可靠性。
在实验楼中，根据不同的实验项目设置了特殊的排水管道和处理设施，以防止实验废水对环境造成污染。
设计图纸中还标明了消防栓和自动喷水灭火系统的位置和布置，确保校园的消防安全。
案例四：医院建筑医院建筑对给排水系统的要求较高，需要保证水质的清洁和供水的稳定性。
在这个案例中，采用了二次供水的方式，将市政供水经过净化处理后再供应给各个科室和病房。
排水系统方面，严格区分医疗污水和生活污水，医疗污水经过专门的处理设备处理达标后再排放。

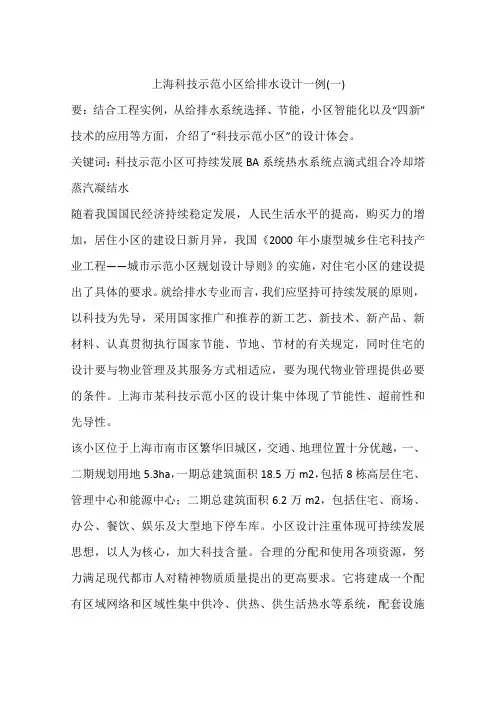

上海科技示范小区给排水设计一例(一)要：结合工程实例，从给排水系统选择、节能，小区智能化以及“四新”技术的应用等方面，介绍了“科技示范小区”的设计体会。
关键词：科技示范小区可持续发展BA系统热水系统点滴式组合冷却塔蒸汽凝结水随着我国国民经济持续稳定发展，人民生活水平的提高，购买力的增加，居住小区的建设日新月异，我国《2000年小康型城乡住宅科技产业工程——城市示范小区规划设计导则》的实施，对住宅小区的建设提出了具体的要求。
就给排水专业而言，我们应坚持可持续发展的原则，以科技为先导，采用国家推广和推荐的新工艺、新技术、新产品、新材料、认真贯彻执行国家节能、节地、节材的有关规定，同时住宅的设计要与物业管理及其服务方式相适应，要为现代物业管理提供必要的条件。
上海市某科技示范小区的设计集中体现了节能性、超前性和先导性。
该小区位于上海市南市区繁华旧城区，交通、地理位置十分优越，一、二期规划用地5.3ha，一期总建筑面积18.5万m2，包括8栋高层住宅、管理中心和能源中心；二期总建筑面积6.2万m2，包括住宅、商场、办公、餐饮、娱乐及大型地下停车库。
小区设计注重体现可持续发展思想，以人为核心，加大科技含量。
合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高要求。
它将建成一个配有区域网络和区域性集中供冷、供热、供生活热水等系统，配套设施齐全的跨世纪生态型智能化住宅小区。
下面就该小区的给排水设计作一介绍。
1给水系统1.1系统设计住宅单体采用：蓄水池→水泵→水箱→减压阀→用水点供水方式。
此为高层住宅供水较节地、节能、又便于管理的方案。
它既能满足市政基础设施滞后于住宅建设快速发展带来的弊端，避免对市政给水管网造成冲击；又能解决《高层民用建筑设计防火规范》中对消防前期贮水量的要求；同时分区减压阀取代中间水箱，更是带来许多不可替代的优点。
由于住宅产业的需要，单栋设供水系统，具有独立、灵活、便于管理及利于销售的优势。
高层住宅小区给排水设计实例分析摘要：目前国内各城市，高层住宅小区日益增多。
本文以天津某高层住宅小区给排水工程为设计实例，简要分析了天津地区高层住宅给排水及消防实际设计中存在的一系列问题。
关键词：高层给排水消防中图分类号：tl353+.2文献标识码： a 文章编号：本工程为天津某地块安置商品房项目，项目包含住宅楼为1#楼~15#楼，为20~31层高层住宅，高度均小于100m；在基地西北角及东南角设置小区配套公建(4#.7#,16#），为多层公建，建筑高度小于24m。
小区配套公建和住宅下设置地下车库，地下一层（楼座范围二层）。
住宅楼座：上部各层为住宅，夹层为自行车库，地下二层归入汽车库，局部为配电间。
住宅楼座外地下室为汽车库和小区设备用房、消防控制室、安防监控室等；配套公建：各层为小区配套公建，地下部分归入汽车库。
总建筑面积2069977 m2，其中地下建筑面积47700m2；地下一层夹层面积5560 m2；地上建筑面积153877 m2。
本工程拟从不同方向分别接入一根dn200给水管，在地块内组成环状管网做为小区的生活、消防水源。
市政条件具备前，本工程中水水源暂由市政给水代替，由小区给水水表后接出中水管道，小区内敷设dn100环状中水管道。
待市政条件具备后进行水源切换[1]。
市政给水及中水水压均为0.25mpa，满足生产生活的要求。
排水及雨水就近排入市政排水、雨水管道。
给水系统本工程依据规范设置生活给水系统及中水给水系统[2]。
小区总居住户数为1801户，其中市政供水户数为191户。
加压供水户数为1610户。
最高日生活给水定额为90l/人.日，中水定额为30l/人.日。
给水总日用水量为458m3/日，中水总日用水量为240m3/日。
生活给水系统：分为5个供水区。
地下车库、住宅的1-3层为市政供水区；住宅4-10层为加压低区；住宅11-17层为加压中区；住宅18-24层为加压高区；住宅25-31层为加压超高区。

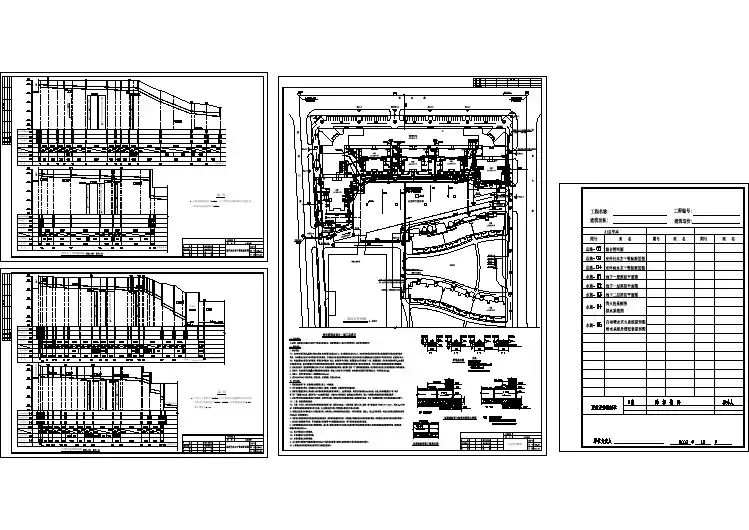

住宅小区室外给排水设计说明一、设计依据本工程系根据现行国家有关规范及规程、政府相关部门的批文及甲方提供的工程外部条件进行设计。
二、设计范围本次设计包括一至十六号楼室外给水排水总平面。
三、工程概况1～8号楼及13～16号楼为多层住宅，9～12号楼为十一层的小高层住宅，底层均架空。
中央花园地下室为平战结合人防兼车库。
给水由小区西侧规划路市政给水管引进DN200给水管，住宅设一只LXL-100型水表。
公建用水设一只LXS-40型水表，带小区最高日用水量为800m3，最大时用水量78 m3，小区住宅采用变频供水，分高、低区，二至六层为低区，七至十一层为高区。
一层及地下室由市政管网直接供水，泵房设于中央花园地下室。
小区生活污水经化粪池处理后排入规划路市政污水管，参加市政污水集资建设，排放量为599 m3/d（不包括绿地浇洒用水）。
整个小区以同一时间内火灾次数为一次，并按需水量最大的一座建筑物进行防火设计，室内消火栓用水5L/s，室外消火栓用水30L/s，火灾持续时间2h；自动喷淋灭火系统用水量为30L/s，火灾持续时间1h。
中央花园地下室存消防水360 m3，能满足室内外消防要求，并设有供消防车取水的取水口。
小区消防初期用水设于小区最高点九号楼屋面水箱，共18m3。
各幢楼中消火栓栓口出水压力大于50m的部位已配置减压稳压栓。
雨水计算公式：i= (6.162+3.881LgTe)/(t+1.7747)0.567 其中Te=2a，t=10min，φ=0.60。
四、管材选用及敷设本总体给水管管径≤DN80采用钢塑复合管及配件，螺纹连接；管径≥DN100采用内衬水泥砂浆承插球墨给水铸铁管及配件，T型接口。
给水管埋深800mm。
污水管道与生活给水管道相交时，应敷设在生活给水管道下面。
埋地钢塑复合管与给水铸铁管外刷石油沥青涂料二道。
本总体消防管采用镀锌钢管及配件，管径﹤DN100,采用螺纹连接，管径≥DN100,采用卡箍式连接。
给排水设计案例分享嗨，小伙伴们！今天来跟大家唠唠给排水设计的那些事儿，给你们分享几个有趣的案例。
案例一：老旧小区的给排水改造。
话说有这么一个老旧小区，那排水系统简直就是“老古董”了。
每次下大雨，小区里就跟发洪水似的。
污水呢，还老是反味儿，居民们苦不堪言。
我接到这个改造项目的时候，就像接到了一个拯救“臭小区”的大使命。
首先呢，我去实地考察了一番。
发现那雨水管道啊，又细又堵，很多地方都被树根和垃圾给霸占了。
污水管就更别提了，管径小得可怜，而且有的地方还破损了。
针对雨水的问题，我就想啊，得给雨水找个宽敞的“高速路”。
于是就设计把原来那些小细管道换成了粗一些的排水管，而且增加了雨水收集口的数量。
就像给雨水多开了几个大门，让它们能快速地流出去。
对于污水管呢，那就是全面“大换血”。
把那些破损的管道都换成新的，管径也加大了。
同时，还在污水系统里增加了防臭的装置，就像给污水管戴上了“口罩”，这样污水就不能随便散发臭味儿了。
经过这么一改造，这个老旧小区在下次大雨的时候，就像换了一个新面貌。
雨水很快就排走了，地面不再积水，污水的臭味儿也消失了，居民们都开心得不得了，感觉像住上了新小区似的。
案例二：商业综合体的给排水设计。
商业综合体可就复杂多啦，那是吃喝玩乐啥都有。
我当时做这个商业综合体的给排水设计的时候，感觉自己就像一个超级规划师。
先说说给水吧。
这里面有那么多的商铺、餐厅、电影院啥的，每个地方对水的需求都不一样。
比如说餐厅，那用水量可大了，既要洗菜洗碗，又要保证顾客的饮用水供应。
我就给餐厅专门设计了大容量的给水管道，还设置了不同的水压区域，像厨房用水就需要压力大一点，而顾客洗手的地方水压就可以相对小一点，这样既满足了需求，又能节约用水。
再看排水。
商业综合体里人流量大，污水的种类也复杂。
有餐厅的油污废水，还有卫生间的污水等等。
对于油污废水，可不能让它们直接冲进排水管，不然管道很快就会被堵住。
我就在餐厅的排水系统里设计了专门的隔油池，就像一个过滤器一样，把油都留在隔油池里，只让干净的水进入排水管。
工程实例分析：某住宅小区给排水设计施工方案- 建筑技术都市花园位于上海市浦东花木地区龙阳路与白杨路交汇处。
基地呈长方形布置,总用地面积为19.7hm2,总建筑面积为39.5 hm2.该地块分六期建设,现在一期工程已竣工,二期工程正在建设之中。
一期二期工程主要以小高层为主,还有少量的多层及高层住宅。
为了配合该小区优雅舒适的居住环境,给排水设计采用了一些新的设计思想和新的管材及设备。
具体介绍如下。
1、管材选用1.1 给水系统给水系统一期时,业主提出给水管明装,所以设计选用给水用PVC-U 管。
二期时,业主提出给水管暗装,热水管布置到位,每户均设有饮用水。
故给水管选用钢塑复合管,热水管选用薄壁铜管,饮用水管选用PP-R管材。
钢塑复合管是用去除内毛刺的热镀锌钢管和卫生级PVC-U管复合而成。
它集PVC-U管耐腐蚀性,内壁光滑及镀锌钢管刚性好的优点于一体,无论是管材还是管件,都非常安全可靠,价格又适中。
小口径的薄壁铜管价格不高,配套的连接方法、管件均十分安全可靠,是目前应用较好的热水管材。
PP-R管卫生、无毒属绿色建材,特别适用于纯净饮用水管道系统。
1.2 排水系统排水系统一期选用PVC-U管及专用透气立管,二期选用硬聚氯乙烯螺旋管。
一期二期的房型厨卫面积比较紧凑,一期排水采用PVC-U管及专用透气管,从现场安装效果来看,空间显得比较紧张,所以二期设计采用PVC-U螺旋消音管,它与DRF/X管件配合组成单立管排水系统。
它的特点是:消音三通把横支管流来的污水从圆周的切线方向导流进入立管,形成旋转水流,避免了进入水流与立管及立管水流的碰撞。
在管内壁螺旋肋的导流作用下,使污水贴立管内壁继续保持螺旋状下落,在立管中央形成畅通的空气柱,从而大大降低了管道系统的噪音。
这种排水结构提高了管道的通气性,增加了排水能力。
采用螺旋消音排水立管,不需另设专用通气管,既节省了管材,又提高了空间利用率。
DRF/X管件采用丝扣挤压胶圈密封接口,水密性好,而且该管件上设有伸缩节,既节省了管件,又便于安装和维修。
住宅小区给排水及消防工程设计实例本文结合某花园住宅小区工程实例，针对该工程特点，详细阐述住宅小区给排水以及消防给水系统的设计情况，同时指出工程设计过程中所遇到的问题，提出安全可靠以及经济实用节能的技术措施，旨在为同类工程提供参考借鉴。
标签住宅小区；给排水设计；消防工程；节能措施1 工程概况本住宅花园四期项目规划用地面积73951平方米，呈长方形，南北长约257米，东西宽约为273米。
用地内地势北高南低，地坪高差约5米，没有需要保留之古建筑、构造物及古树木。
总建筑面积为26.44万平方米（计容积率面积），容积率2.8，绿地率为65.4%。
本项目规划设计有12栋28层住宅楼，商业裙房两层，地下室一层，1#、2#、5#、6#住宅楼建筑高度均为87米，3#、4#住宅楼高度为87.7米。
2 供水系统与水压分区传统的生活及生产供水的方法是通过建造水塔维持水压，但这就要解决水压随用水量的大小变化。
一般通过增加水泵数量或提高水泵的转动速度以保持管网中用水量时的水压不变，而当用水量小时则做出相应调节。
而本住宅小区的各栋住宅楼采用水箱重力供水系统，重力供水系统的供水特点是采用水泵把水提升到最高水箱中，以重力给水管网配水。
根据建筑给水要求、高度以及分区压力等情况，对本住宅小区的住宅楼进行合理分区，然后布置供水系统。
为此本小区的住宅楼划分了四个区，分别是第一供水区：地下室、裙楼商场二层，为充分利用城市自来水压，直接由城市自来水供水；第二供水区：住宅二层至九层，该区由设于地下室的第一变频调速泵组供水；第三供水区：住宅十层至十九层，该区由设于地下室的第二变频调速泵组供水；第四供水区：住宅二十层至屋面，该区由设于地下室的第三变频调速泵组供水。
3 给水系统设计3.1 生活给水本工程生活给水最高日用水量约为2517 m3/d，最大时用水量为234.5 m3/h。
地下2层设有两个不锈钢生活水箱，总容积为210m3。
为了充分利用城市水压，确保供水安全及避免卫生器具承受过高的压力，本工程的生活给水采用市压供水、水泵—水箱联合供水以及变频加压供水相结合的供水方式。
高层住宅建筑给排水设计实例给排水系统是高层建筑的一个重要组成部分，必须通过科学、合理的给排水系统设计来保证居住者的日常生活，文章主要论述了高层住宅小区建筑给排水系统的设计措施，以期为高层住宅小区给排水设计人员提供可靠的参考意见。
标签：高层住宅建筑；给排水设计；实例1 工程概况该小区位于沈阳市浑南新区，交通、地理位置十分优越，公共设施齐全，本项目为“浦江苑三期（B区）”住宅小区，包括住宅楼、商业网点、商业服务楼、社区及物业用房。
项目基地位于沈阳市浑南新区C2地块，由8#、9#、10#、11#高层住宅、14#、15#商业网点、12#多层商业服务楼、6#社区物业用房及地下车库所组成。
小区设计注重体现可持续发展思想，以人为核心，加大科技含量。
合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高要求。
它将建成一个配有区域网络，配套设施齐全的跨世纪生态型智能化住宅小区。
下面就该小区的给排水设计作一介绍。
本建筑为高层住宅，总建筑面积为31016.46m2，室内外高差2.1m，建筑高度：106.4m，地上36层，地下2层。
2 给水系统住宅部分生活给水由市政自来水管引入一期地下室生活给水泵房，再经生活给水泵二次加压供水，供水均由水泵房的微机控制变频供水泵二次加压后，经过楼内供水管网送至各楼层。
本建筑供水竖向分四区，七层及以下为低区，八～十六层为中低区，十七～二十五层为中高区，二十六层以上为高区。
本建筑各系统入口设置减压阀，住宅部分每户在管井内设LXS-20旋翼式水表。
地下室泵房内设置两座生活水箱，共贮水340m3。
该系统选用水箱为食品级不锈钢储水箱、不锈钢管路、封闭运行，不会对自来水产生二次污染，环保卫生。
同时合理确定水箱容积，合理布置水箱位置，为物业管理、水箱清洗、维护创造必要的条件外，建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。
我国住宅小区使用的马桶冲水量普遍大于11升，如果使用冲水量小于6升的节水型马桶，耗水量可以有效减少。
第1篇一、项目背景XX小区位于我国某城市，始建于上世纪90年代，共有住宅楼20栋，居民约5000户。
随着城市的发展和居民生活水平的提高，原给排水系统已无法满足居民的需求。
为改善居民生活质量，提高小区环境，当地政府决定对XX小区住宅区的给排水系统进行改造。
二、工程概况1. 项目名称：XX小区住宅区给排水系统改造工程2. 项目地点：我国某城市XX小区3. 项目规模：住宅楼20栋，改造面积约为10万平方米4. 项目内容：包括住宅楼室内给排水管道改造、室外给排水管道改造、化粪池改造、雨水收集系统建设等。
三、施工方案1. 室内给排水管道改造（1）施工方法：采用分段施工，先拆除原有管道，再进行新管道的安装。
（2）施工要点：确保管道连接牢固，避免漏水；在施工过程中，注意保护原有建筑结构。
2. 室外给排水管道改造（1）施工方法：采用分段施工，先拆除原有管道，再进行新管道的安装。
（2）施工要点：确保管道连接牢固，避免漏水；在施工过程中，注意保护周边环境，减少对居民生活的影响。
3. 化粪池改造（1）施工方法：拆除原有化粪池，重新设计并建设新化粪池。
（2）施工要点：确保化粪池结构稳定，防止渗漏；在施工过程中，注意保护周边环境。
4. 雨水收集系统建设（1）施工方法：在小区内建设雨水收集池，将雨水引入池中，用于绿化灌溉等。
（2）施工要点：确保雨水收集系统收集效率，减少雨水径流；在施工过程中，注意保护周边环境。
四、施工过程及质量控制1. 施工过程：按照施工方案，分阶段进行施工。
在施工过程中，严格遵循国家相关规范和标准，确保工程质量。
2. 质量控制：对施工过程中的每一个环节进行严格把控，确保工程质量。
主要措施包括：（1）材料验收：对进场材料进行严格验收，确保材料质量符合要求。
（2）施工过程监控：对施工过程中的每一个环节进行监控，发现问题及时整改。
（3）隐蔽工程验收：对隐蔽工程进行验收，确保工程质量。
五、工程总结XX小区住宅区给排水系统改造工程于2021年10月顺利完成。
住宅小区给排水设计实例研究摘要：住宅小区给排水式建筑工程中一个很常见的工程，好的施工效果方便居民的生活。
本文介绍了住宅小区给排水设计施工图，重点探讨设计的重点难点和注意事项。
关键词给水系统；消火栓；排水系统1工程概况某小区工程占地面积为35876.5m2，建筑总面积为176084 m2。
其中1类高层建筑就有10栋，其中有纯住宅的建筑，也包括商住楼。
地下室有两层，作为车库和设备放置地点。
2生活给水系统设计2.1给水分区介绍市政给水压力为0.27～0.3Mpa，这样的压力符合-2～3层商场用水的需要，建筑的3层以上是住宅，供水利用集中供给方式，供水设备为全自动变频泵组。
加压给水系统庞大，所以要分4个部分：低I区——4～10层；低II区——11～18层；高I区——19～25层；高II区——26～31层。
供水设备每区一个，都为全自动变频泵组。
2.2加压各分区用水量计算各分区加压供水泵组选择如下：低区(I)全自动变频供水设备：主泵三台，65DL32-15X4，Q=32m3/h ，H=60m，N=11kw；稳压泵一台，25GDL4-11X6，Q=4m3/h，H=66m，N=2.2kw；隔膜式气压罐一台，Φ 600X1860。
低区(II)全自动变频供水设备：主泵三台，65DL32-15X6，Q=32m3/h ，H=90mN=15kw；稳压泵一台，25GDL4-11X9，Q=4m3/h，H=99m，N=3kw；隔膜式气压罐一台，Φ 600X1860。
高区(I)全自动变频供水设备：主泵三台，65DL32-15X8，Q=32m3/h ，H=120m，N=22kw；稳压泵一台，25GDL4-11X11，Q=4m3/h，H=120m，N=4kw；隔膜式气压罐一台Φ 600X1860。
高区(II)全自动变频供水设备：主泵三台，65DL25-20X7，Q=25m3/h ，H=140m，N=22kw；稳压泵一台，25GDL4-11X13，Q=4m3/h，H=144m，N=4kw；隔膜式气压罐一台Φ 600X1860。
住宅小区给排水设计实例研究摘要：住宅小区给排水式建筑工程中一个很常见的工程，好的施工效果方便居民的生活。
本文介绍了住宅小区给排水设计施工图，重点探讨设计的重点难点和注意事项。
关键词给水系统；消火栓；排水系统1工程概况某小区工程占地面积为35876.5m2，建筑总面积为176084 m2。
其中1类高层建筑就有10栋，其中有纯住宅的建筑，也包括商住楼。
地下室有两层，作为车库和设备放置地点。
2生活给水系统设计2.1给水分区介绍市政给水压力为0.27～0.3mpa，这样的压力符合-2～3层商场用水的需要，建筑的3层以上是住宅，供水利用集中供给方式，供水设备为全自动变频泵组。
加压给水系统庞大，所以要分4个部分：低i区——4～10层；低ii区——11～18层；高i区——19～25层；高ii区——26～31层。
供水设备每区一个，都为全自动变频泵组。
2.2加压各分区用水量计算各分区加压供水泵组选择如下：低区(i)全自动变频供水设备：主泵三台，65dl32-15x4，q=32m3/h ，h=60m，n=11kw；稳压泵一台，25gdl4-11x6，q=4m3/h，h=66m，n=2.2kw；隔膜式气压罐一台，φ 600x1860。
低区(ii)全自动变频供水设备：主泵三台，65dl32-15x6，q=32m3/h ，h=90mn=15kw；稳压泵一台，25gdl4-11x9，q=4m3/h，h=99m，n=3kw；隔膜式气压罐一台，φ 600x1860。
高区(i)全自动变频供水设备：主泵三台，65dl32-15x8，q=32m3/h ，h=120m，n=22kw；稳压泵一台，25gdl4-11x11，q=4m3/h，h=120m，n=4kw；隔膜式气压罐一台φ 600x1860。
高区(ii)全自动变频供水设备：主泵三台，65dl25-20x7，q=25m3/h ，h=140m，n=22kw；稳压泵一台，25gdl4-11x13，q=4m3/h，h=144m，n=4kw；隔膜式气压罐一台φ 600x1860。
全自动变频泵组分别直接供给各个加压分区，而不用减压。
像这样设备的初期投资比较大，不过可以通过节能来逐渐弥补，此外还避免了超压情况的发生，系统运行起来安全可靠。
2.3地下室生活水箱容积计算有统计数据可知，此小区户型带单卫生间的一共有661户，日用水量按每户算1m3；户型带双卫生间的一共有585户，这些用户日用水量平均为1.2m3。
综合这两种户型可以得出小区的总的日用水量qd=1363m3，工程实践中设置两100 m3水箱就可以满足要求。
2.4地下室生活水箱进水管管径计算1）根据规范，qh1=2.5qd/24=142m3/h，qh2=qd/24=57m3/h，选用dn150进水管，q=90 m3/h，v=1.41m/s。
2）地下室生活水箱引入管的过水能力，还需进行复核工作，复核的计算方法为： x2≥消防贮水量。
dn150给水管按流速1.5m/s计时的流量为95.5m3/h，所以，95.5x24-1363=929m3>396m3，满足要求。
2.5接市政总引水管管径计算进水管管径按下式计算：d=4q/{π(n-1)v}。
式中q为生活、消防用水总量，v为进水管流速，n为进水管数量。
建筑设计防火规范的相关内容有：建筑消防给水系统的管道与生产、生活给水管道可以合并在一起。
这其中需要设计人员考虑的问题是合并后的给水系统在生活通水达到最大量时，消防用水量是不是能够得到保证。
据统计数据可知，商业区用水量最高峰时是q1=13.8m3/h，生活区用水量最高峰时是q2=142m3/h，而室外消防用水量为q3=30l/s=108 m3/h，由以上数据计算得总用水量q=q1+q2+q3=263.8m3/h=0.0733 m3/s。
规范中规定，进水管道要在两根以上，因此n=2。
式中v取消防时的最大流量数值即2.5m/s，通过计算得d=0.193m。
有两条dn200进水管引自市政给水干管，分别是由西北方及南方两个方向上引进，小区室外供水管道程环形，本工程中市政给水管的直径和主泵流量均可达到运行要求。
3消火栓给水系统设计3.1给水分区介绍对小区的给水分布设计中消火栓放置地下二层至地上十二层是作低区，十三层至以上到顶层算作高区，室内消火栓流速是40l/s，室外消火栓流速是30l/s。
因此本小区给水的难点是一类31层商住楼，还附有两层地下层。
3.2供水方式。
1）室内的供水方式采取集中供水：主泵三台xbd15/20-100g/6’，q=30l/s ，h=140m ，n=45kw。
2）室外消防用水通过城市自来水打成，室外的小路边每间隔一段都会设有一个地面消火栓，间隔保持在120m以内，不可太远。
3.3减压措施低区消火栓压力会很大，要采取减压措施，本工程选择可调式减压阀组，减压阀组放在地下室的-1层。
整个系统经分区，减压处理，基本解决了压力过大的问题，但由于楼层较高，没分层的底层住宅仍会出现压力超标的现象。
针对此问题，设计人员决定进一步减压：-2～5层以及13～24层是需要减压的对象，它们分别有自带装置独立完成减压任务。
经试用后，效果较为理想。
3.4消火栓的选用根据建规的类容规定：对于面积大于200m2商业区，必须设置消防卷盘。
为降低造价，其它地方就不用消防卷盘消火栓了。
3.5消火栓布置建筑内同层任何部位均有两个消火栓的水枪充实水柱同时到达。
当用防火卷帘来进行防火分区时，按防火分区来布置消火栓。
4喷淋给水系统设计4.1分区介绍地下停车场、首二层商场为中危险ii级，其它地地方按中危险i级考虑。
4.2分区及减压措施工程人员在商住楼塔楼的走廊上设置了喷淋保护装置，由于该楼层较多，高度大大超过了50m。
喷规有这样的规定：每个报警阀组供水的最高与最低位置喷头，其高程差不宜大于50m。
这对此规定，设计人员将整个喷淋系统分开为高低两个部分，低区喷淋系统减压装置用可调式减压阀组，减压后供低区湿式报警阀，减压阀组装置放置在地下室的-2层。
虽然该工程喷淋系统经分区，减压处理，但检测数据显示部分楼层压力仍然大于规范的要求，欲使设计施工人员将两个分区的下面五层增设减压孔板，起到辅助减压的作用。
4.3供水方式采用区域集中供水方式：主泵两台(一用一备)xbd12/30-125g/6 q=30l/s h=120m n=55kw。
注意：住宅电梯前室走道内喷淋用水量并不大，选泵时要考虑到这一点，泵扬程不要选大了。
4.4稳压措施最高建筑屋面设消防水箱，引dn80稳压管至地下室高区报警阀前。
5排水系统设计5.1排水分类排水种类有室内废水、污水分流，室外雨水、废水分流。
5.2防塞措施为防止阻塞，根据《住宅建筑规范》规定，厨房排水立管与卫生间排水立管分别设置。
5.3立管处理1)排水立管、空调冷凝水立管设在室内管井内或外墙凹角处，对于存在无法避免放在外墙的立管的情况，建筑专业设计人员分析后决定放置地点。
施工完成后，排水立管得到了较好地隐藏，美化了外立面，这点令甲方很满足，同时这样设计避免了太阳暴晒，延缓管道的腐蚀和老化。
2)阳台雨水立管、空调冷凝水立管在转换层屋面间接排水。
具体方法是：在与转换层相连的主体建筑外围周围做上一道雨水沟。
此沟的施工时间应是在做屋面找平、隔热层的同时。
阳台雨水立管、空调冷凝水立管的废水就可以排进这条沟里。
这样做的目的是减少工程的开支，同时排水对下方商场的影响也大了折扣，效果比较好。
另外，雨水沟里面的空调冷凝水容易减小屋面的青苔。
6给排水总图设计1)本小区由于较大，工程人员引进两根dn200供水管：西北方和南方各一根，供水管在小区室外形成环状，本工程中给水管管径大小和流量均能满足设计要求。
2) 统一考虑各单体排出管与室外排水干管的布置方式，室外管道的布置需要保证合理紧凑，这样可以节省开支。
3)基于市政排水接口的状况，本区室外雨、污水都需要排放汇入小区旁边的额的市政雨水井里面。
4)为了减少工程造价，施工人员在中心花园里敷有0.8m2的土壤，在其周围挖暗沟排入小区周边雨水检查井。
禁止居民的单位向中心花园排放污、废水，污、废水都在转换层位置汇集到建筑四周，在直接排放到小区四周的道路废、污检查井里。
排出管位集中，地下室结构顶板做槽。
5)与建筑工程专业协商，来决定室外化粪池地点。
6) 化粪池处理的污水都变成了废水，这些废水汇集流入废水检查井。
由于本市政路上不存在废水检查井，所以工程人员就在废水检查井尾部做了污水处理站，污水处理的后续工作我公司不予负责，而是由专业公司进行设计，污水最后流进市政的雨水系统。
7设计人员注意事项1)给水分区情况如下：一区：1～3层；二区：4～11层；三区：12～18层；四区：19～25层；五区：26～32层。
2)消火栓分区情况如下：低区：-2～12层，高区：13～顶层。
3)喷淋设置范围如下：地下室、首二层商业、一类商住楼上面住宅走道。
4)商业区水表设置如下：各个卫生间均有一个水表， 1#商业与2#共同设置一个总表。
5)空调板要结合排水工作，临近卫生间管井的排水立管需要放入管井里面，不然的话，就要隐藏好。
立管管径为d75，空调板接管管径d50，上设地漏，下设存水弯。
支管到排水立管处应下弯采用450c斜三通与主立管相连。
6)空调机水分通过排水软管排放在空调板上，墙内预埋￠25冷凝水管。
7) 对于置于室外或者阳台上的管道管道，其隐蔽工作要做好，应业主的要求，从外观上不影响立面。
管位在首二层合并后找隐蔽的地方放置，必须放置在外墙位的需要考虑到管道的包管问题。
8)对于户型相同的住宅，为达到美观和简化施工，要求统一平面布置。
9)首二层消火栓位置确定后应提给建筑确认。
10)一步阳台雨水立管采用d75，地漏采用d50，其它阳台雨水立管采用d100，地漏采用d75。
一般情况下，天面雨水立管要尽量放置在阳台上或者是建筑的角落里，要的是一个隐蔽效果，不影响建筑立面的外观，天面雨水斗位置确定后应与建筑专业沟通协商。
工作阳台上除设一洗衣机龙头外，还应在旁边设一洗涤龙头，两个水龙头均离地面约0.6m。
8结束语工程设计必须要同建筑工程施工人员及时沟通，确保安装工程的科学，保证工程质量。
另外，工程人员在施工过程中要认真负责，做好与甲方的沟通工作，确保施工质量达到令人满意的效果。
