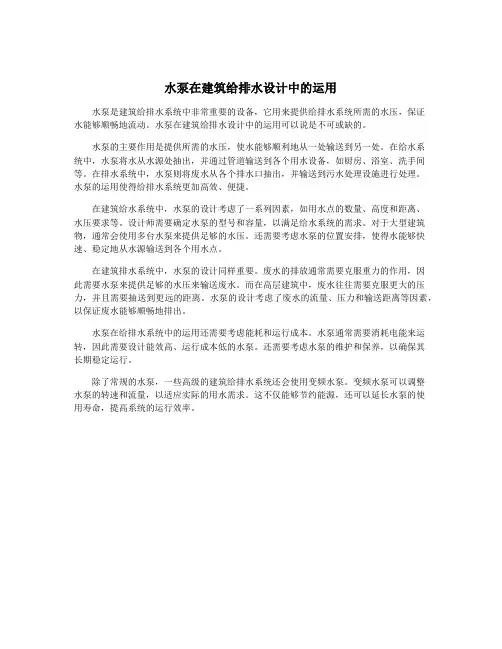

水泵在建筑给排水设计中的运用水泵是建筑给排水系统中非常重要的设备，它用来提供给排水系统所需的水压，保证水能够顺畅地流动。
水泵在建筑给排水设计中的运用可以说是不可或缺的。
水泵的主要作用是提供所需的水压，使水能够顺利地从一处输送到另一处。
在给水系统中，水泵将水从水源处抽出，并通过管道输送到各个用水设备，如厨房、浴室、洗手间等。
在排水系统中，水泵则将废水从各个排水口抽出，并输送到污水处理设施进行处理。
水泵的运用使得给排水系统更加高效、便捷。
在建筑给水系统中，水泵的设计考虑了一系列因素，如用水点的数量、高度和距离、水压要求等。
设计师需要确定水泵的型号和容量，以满足给水系统的需求。
对于大型建筑物，通常会使用多台水泵来提供足够的水压。
还需要考虑水泵的位置安排，使得水能够快速、稳定地从水源输送到各个用水点。
在建筑排水系统中，水泵的设计同样重要。
废水的排放通常需要克服重力的作用，因此需要水泵来提供足够的水压来输送废水。
而在高层建筑中，废水往往需要克服更大的压力，并且需要抽送到更远的距离。
水泵的设计考虑了废水的流量、压力和输送距离等因素，以保证废水能够顺畅地排出。
水泵在给排水系统中的运用还需要考虑能耗和运行成本。
水泵通常需要消耗电能来运转，因此需要设计能效高、运行成本低的水泵。
还需要考虑水泵的维护和保养，以确保其长期稳定运行。
除了常规的水泵，一些高级的建筑给排水系统还会使用变频水泵。
变频水泵可以调整水泵的转速和流量，以适应实际的用水需求。
这不仅能够节约能源，还可以延长水泵的使用寿命，提高系统的运行效率。

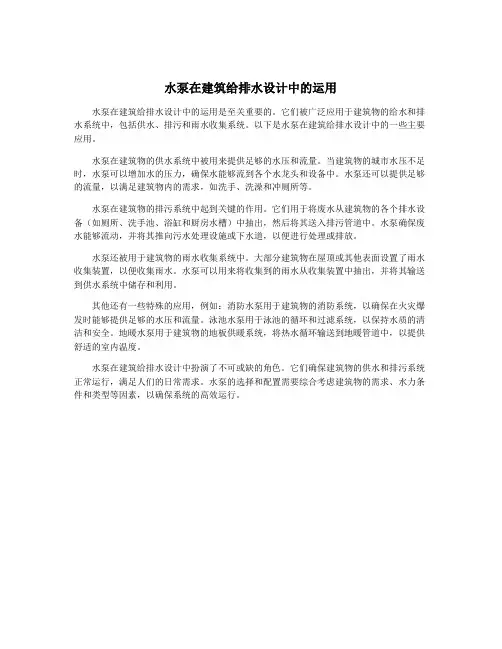

水泵在建筑给排水设计中的运用
水泵在建筑给排水设计中的运用是至关重要的。
它们被广泛应用于建筑物的给水和排水系统中，包括供水、排污和雨水收集系统。
以下是水泵在建筑给排水设计中的一些主要应用。
水泵在建筑物的供水系统中被用来提供足够的水压和流量。
当建筑物的城市水压不足时，水泵可以增加水的压力，确保水能够流到各个水龙头和设备中。
水泵还可以提供足够的流量，以满足建筑物内的需求，如洗手、洗澡和冲厕所等。
水泵在建筑物的排污系统中起到关键的作用。
它们用于将废水从建筑物的各个排水设备（如厕所、洗手池、浴缸和厨房水槽）中抽出，然后将其送入排污管道中。
水泵确保废水能够流动，并将其推向污水处理设施或下水道，以便进行处理或排放。
水泵还被用于建筑物的雨水收集系统中。
大部分建筑物在屋顶或其他表面设置了雨水收集装置，以便收集雨水。
水泵可以用来将收集到的雨水从收集装置中抽出，并将其输送到供水系统中储存和利用。
其他还有一些特殊的应用，例如：消防水泵用于建筑物的消防系统，以确保在火灾爆发时能够提供足够的水压和流量。
泳池水泵用于泳池的循环和过滤系统，以保持水质的清洁和安全。
地暖水泵用于建筑物的地板供暖系统，将热水循环输送到地暖管道中，以提供舒适的室内温度。
水泵在建筑给排水设计中扮演了不可或缺的角色。
它们确保建筑物的供水和排污系统正常运行，满足人们的日常需求。
水泵的选择和配置需要综合考虑建筑物的需求、水力条件和类型等因素，以确保系统的高效运行。
给排水专业常用设计规范导言：在建筑物的设计和施工中，给排水系统的设计是一个重要环节。
给排水专业常用的设计规范是为了确保建筑物的给排水系统能够正常运行，并满足安全、卫生和环保要求。
本文将介绍给排水专业常用的设计规范，帮助设计人员和施工人员更好地掌握相关知识。
一、相关法律法规和标准1.《建筑给水排水及采暖工程施工与验收规范》（GB 50345-2010）是国家发布的给排水工程建设和验收的统一规范。
2.《建筑给水和排水设计规范》（GB 50015-2019）是国家发布的建筑给排水设计的统一规范，包括了建筑物的给水、排水和雨水利用等方面的设计要求。
3.《建筑给水排水设计标准图集》是根据国家相关规范编制的给排水设计标准图集，包括了各种给排水设备的布置、管道系统的设计等内容。
二、给水系统设计规范1.给水系统设计应根据建筑物的用途、人员数量和用水需求等因素进行合理的布置。
水源的选择和供水管道的设计要满足正常用水压力和水量需要，并考虑消防用水和应急用水的需求。
2.给水管道的材质选择应符合相关标准要求，常见的给水管道材料包括钢管、铸铁管、塑料管等。
管道的铺设要满足施工方便、使用安全和维修方便的要求。
3.室内给水设备的选购和安装应符合相关标准，包括水表、水泵、水箱等。
水泵的选型应根据建筑物的用水需求和水压要求进行合理选择。
4.给水系统的设计还要考虑冷热水管道的隔热、消声、防腐等要求，以保证给水系统的正常运行。
三、排水系统设计规范1.排水系统的设计应根据建筑物的类型、使用功能和人员数量等因素进行合理的布置。
排水管道的设计要考虑到排水流量、排水管道的坡度、沟槽的控制等问题。
2.排水管道的材质选择应符合相关标准要求，常见的排水管道材料包括铸铁管、钢管、塑料管等。
根据具体情况选择合适的管材，保证排水系统的正常运行。
3.室内排水设备的选购和安装应符合相关标准，包括下水口、地漏、马桶、洗手盆等。
室内排水设备的布局要合理，防止出现死角和堵塞等问题。
建筑给排水设计中环保节能理念的应用浅析摘要：给排水设计是建筑工程设计的重要环节，将其与环保节能理念相融合，有利于满足绿色施工要求和现代化建设需求，提高工程的设计效率与节能环保性能。
在水资源分布不均和浪费严重的背景下，将环保节能理念应用于建筑给排水设计，不仅能优化水资源的配置，提高水资源利用效率，还能更好地推动绿色建筑发展，加快资源节约型、环境友好型社会的构建。
关键词：建筑给排水设计；环保节能理念；应用环保节能理念具有创新性和指导实践性的特征，是循环运用社会资源的重要体现。
在环境污染愈发严重的背景下，人们越来越关注环保节能理念的运用，而给排水设计作为建筑工程设计的核心，关系到水电资源的运用和人们日常的生活质量，只有将其与环保节能理念相结合，才能有效避免能源资源的浪费，实现建筑领域的绿色化、持续化发展。
一、节能环保理念应用于建筑给排水设计的意义当前很多建筑给排水系统会因漏水等现象而影响到人们的正常生活，究其原因就是给排水系统采用的节能环保措施不到位，导致给排水系统与国家规定标准不相符，造成水资源的流失与浪费，因此将节能环保理念贯穿于建筑给排水设计的始终显得尤为重要。
现阶段，我国建筑给排水系统所用的施工技术日趋成熟，环保节能问题逐渐成为给排水系统设计需着重考量的问题，尤其是能耗的降低和水资源的节约，加上环保节能理念成为时代的热点话题，将其应用于给排水设计成为时代发展的必然趋势[1]。
可以说，节能环保理念的应用不仅能优化水资源配置，促进水资源利用率的提升，还能切实解决给排水系统中可能出现的某些问题，实现建筑运营成本的降低。
二、建筑给排水设计中环保节能理念的应用第一，优化节水配套设施。
常见的水资源使用设施包括排水系统配件、水表和各种卫生器具等，这些设施的优化能很好地体现环保节能理念。
对于建筑供水设计系统而言，其最为基础的设施就是水泵，而水泵的型号选择直接关系到水资源的运用成效，需要结合建筑结构的实际情况来选择水泵类型，如LG型高层建筑供水多选用立式多级给水泵，能有效避免水资源的浪费，实现节能环保的目标。
高层建筑给排水设计及其注意要点论述一、高层建筑给排水系统设计特点在高层建筑的给排水设计过程中，在满足国家现行规范的基础上，要根据各高层建筑的要求和特点，综合分析，做到安全适用、技术先进、经济合理。
1、给水系统分析高层建筑若采用同一给水系统给水，则垂直方向管线过程，下层管道中的静水压力很大，必然带来很多弊病，使用中会产生噪音，损坏启闭龙头和管道配件，由于压力过大，水流速度加快，出流量增大，造成开启龙头水流喷溅，既浪费水量又影响使用。
为克服给水系统中压力过大的弊病，保证建筑供水的安全可靠性，高层建筑应采取竖向分区供水，即在建筑物的垂直方向按层分段，各段为一区，分别组成各自的给水系统。
确定分区范围是应充分利用室外给水管网的水压，以节省能力，并要结合设备工程的情况综合考虑，尽量将给水分区的设备层与其他相关工作所需设备层共同布置，使各区最低卫生器具或用水设备配水装置处的静水压力小于其工作压力，以免配水装置的零件损坏，同时也节省造价。
2、排水系统分析高层建筑物内部的污废水排水系统应迅速畅通地将污废水排到室外。
同时排水管道内的气压稳定，有毒有害气体不进入室内，保持室内良好的环境卫生。
排水管线布置须合理，简短顺直。
为满足上述要求，建筑内部污废水排水系统的组成部分有卫生器具和用水设备的受水器、排水管道、清通设备和通气管道，有些建筑物内根据需要还没有提升设备和局部处理构筑物。
污废水中含有固体杂物，容易在管内沉积粘附，降低通水能力甚至堵塞管道，为疏通管道保障排水通畅，需设清通设备。
在高层地下室污废水不能自流排至室外检查井，需设污水提升设备。
建筑内部排水管道内是水气两相流。
为使排水管道内空气流通，压力稳定，避免因管道内压力波动使有害气体进入室内，需要设备与大气相同的通气管道系统。
二、关于高层建筑给水设计要点1、给水系统竖向分区的确定给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、降低供水能耗等因素综合确定。

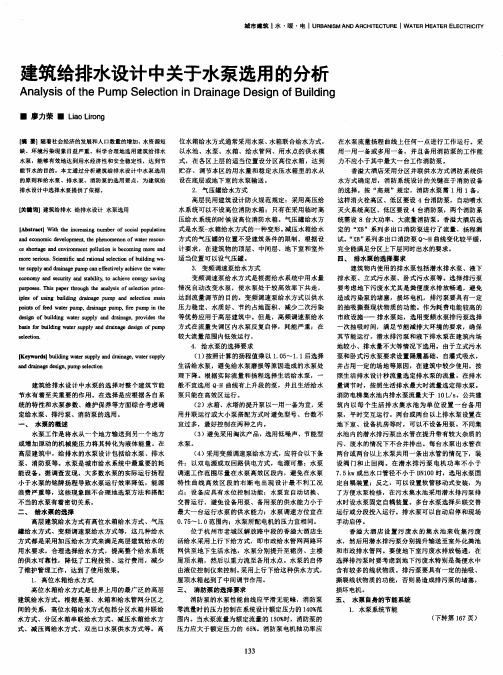

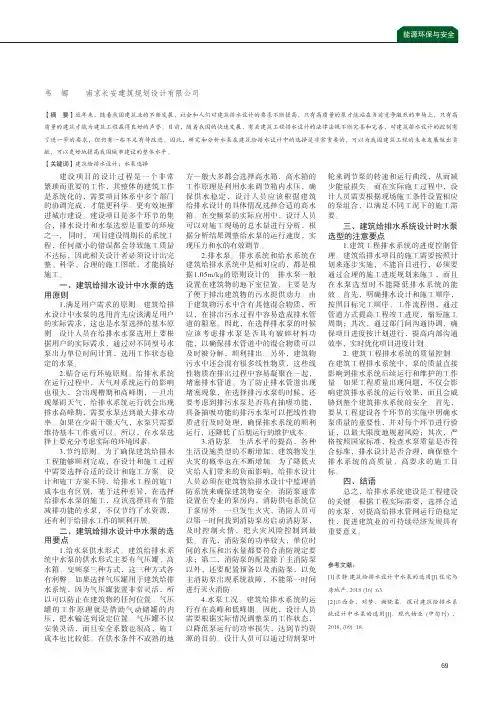

建设项目的设计过程是一个非常繁琐而重要的工作，其整体的建筑工作是系统化的，需要项目体系中多个部门的协调完成，才能更科学、更有效地推进城市建设。
建设项目是多个环节的集合，排水设计和水泵选型是重要的环境之一， 同时， 项目建设周期长的系统工程，任何微小的错误都会导致施工质量不达标，因此相关设计者必须设计出完整、科学、合理的施工图纸，才能搞好施工。
一、建筑给排水设计中水泵的选用原则1.满足用户需求的原则。
建筑给排水设计中水泵的选用首先应该满足用户的实际需求，这也是水泵选择的基本原则。
设计人员在给排水水泵选用上要根据用户的实际需求，通过对不同型号水泵出力单位时间计算，选用工作状态稳定的水泵。
2.贴合运行环境原则。
给排水系统在运行过程中，天气对系统运行的影响也很大，会出现槽期和高峰期，一旦出现暴雨天气，给排水系统运行就会出现排水高峰期，需要水泵达到最大排水功率。
如果在少雨干燥天气，水泵只需要维持基本工作就可以。
所以，在水泵选择上要充分考虑实际的环境因素。
3.节约原则。
为了确保建筑给排水工程能够顺利完成，在设计和施工过程中需要选择合适的设计和施工方案。
设计和施工方案不同，给排水工程的施工成本也有区别，基于这种差异，在选择给排水水泵的施工，应该选择具有节能减排功能的水泵，不仅节约了水资源，还有利于给排水工作的顺利开展。
二、建筑给排水设计中水泵的选用要点1.给水泵供水形式。
建筑给排水系统中水泵的供水形式主要有气压罐、高水箱、变频泵三种方式，这三种方式各有利弊。
如果选择气压罐用于建筑给排水系统，因为气压罐装置非常灵活，所以可以防止在建筑物的任何位置。
气压罐的工作原理就是借助气动储罐的内压，把水输送到设定位置。
气压罐不仅安装灵活，而且安全系数也很高，施工成本也比较低。
在供水条件不成熟的地方一般大多都会选择高水箱，高水箱的工作原理是利用水来调节箱内水压，确保供水稳定，设计人员应该根据建筑给排水设计的具体情况选择合适的高水箱。

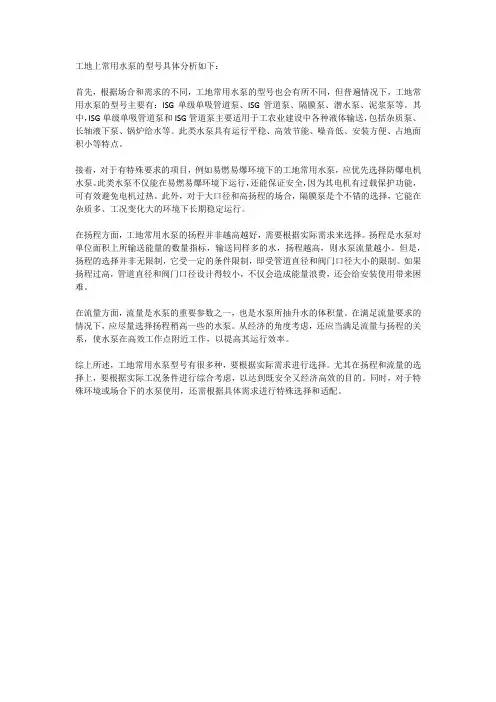

工地上常用水泵的型号具体分析如下：首先，根据场合和需求的不同，工地常用水泵的型号也会有所不同，但普遍情况下，工地常用水泵的型号主要有：ISG单级单吸管道泵、ISG管道泵、隔膜泵、潜水泵、泥浆泵等。
其中，ISG单级单吸管道泵和ISG管道泵主要适用于工农业建设中各种液体输送，包括杂质泵、长轴液下泵、锅炉给水等。
此类水泵具有运行平稳、高效节能、噪音低、安装方便、占地面积小等特点。
接着，对于有特殊要求的项目，例如易燃易爆环境下的工地常用水泵，应优先选择防爆电机水泵。
此类水泵不仅能在易燃易爆环境下运行，还能保证安全，因为其电机有过载保护功能，可有效避免电机过热。
此外，对于大口径和高扬程的场合，隔膜泵是个不错的选择，它能在杂质多、工况变化大的环境下长期稳定运行。
在扬程方面，工地常用水泵的扬程并非越高越好，需要根据实际需求来选择。
扬程是水泵对单位面积上所输送能量的数量指标，输送同样多的水，扬程越高，则水泵流量越小。
但是，扬程的选择并非无限制，它受一定的条件限制，即受管道直径和阀门口径大小的限制。
如果扬程过高，管道直径和阀门口径设计得较小，不仅会造成能量浪费，还会给安装使用带来困难。
在流量方面，流量是水泵的重要参数之一，也是水泵所抽升水的体积量。
在满足流量要求的情况下，应尽量选择扬程稍高一些的水泵。
从经济的角度考虑，还应当满足流量与扬程的关系，使水泵在高效工作点附近工作，以提高其运行效率。
综上所述，工地常用水泵型号有很多种，要根据实际需求进行选择。
尤其在扬程和流量的选择上，要根据实际工况条件进行综合考虑，以达到既安全又经济高效的目的。
同时，对于特殊环境或场合下的水泵使用，还需根据具体需求进行特殊选择和适配。
建筑给排水设计中水泵选用-----------------------作者：
-----------------------日期：
建筑给排水设计中水泵选用实例
提要:建筑给排水设计中水泵的选择至关重要。
给水泵、排污泵、消防泵在选择时应根据各自系统的特性及水泵参数、维护保养各方面因素综合考虑确定。
关键词:给水泵排污泵多出口消防泵选用
1 工程概述
香溢大酒店地处杭州市繁华的商业、金融中心，位于老城区解放路中段，东靠火车站，西邻西湖。
大厦由地下2层、地上21层、中间2层技术层组成，是集客房、康乐、会议、餐饮、酒吧为一体的四星级宾馆。
建筑面积为3.2万m2，建筑高度为75m。
大酒店裙房给水系统、主楼给水系统，地下室污废水排水系统，消火栓、自动喷水灭火系统等设计要满足使用功能，系统中水泵的选择较为关键。
水泵的特性、参数、价格、售后服务直接关系到系统投入运行时的稳定、安全及固定设备一次性的投入和水泵的日常维护和保养。
在设计调研过程中，我们经过对各水泵参数的分析比较和对工程实际应用情况的考察，最后选用了DL、QW、XB等系列水泵。
现提出设计选用水泵的一点认识和体会，供大家参考。
2 给水泵的选择
香溢大酒店生活给水采用上行下给方式，即市政给水管网两路环网供至地下生活水池，水泵分别提升至裙房、主楼屋顶水箱，然后以重力流至各用水点。
水泵的启停由液位控制仪来控制。
采用上行下给这种供水方式，屋顶水箱起到了中间调节作用，水泵启动运行时Q～H值较恒定，Q～H值不随用水点水量的大小变化而变化，设计中选择水泵只要满足计算Q～H值即可。
但应注意所选择水泵的Q～H值不宜大于设计计算的Q～H值很多，一般宜控制在大于设计计算Q～H值5%左右。
按上述原则，我们在设计中裙房、主楼给水系统水泵选定为65DL32—15×3和80DL50—20×5型水泵。
上述水泵参数见表1。
3 排水泵的选择
表1 水泵参数
水泵型号流量Q总扬程
H
(m)
转速
n
(rpm)
功率N(kW)泵效
率η
(%)
必需汽蚀
余量
(m)
叶轮直
径
(mm)
质
量
(kg) (m3/h)L/s
轴功
率
电机
功率
65DL32-15×322
32
42
6.11
8.89
11.67
48
45
36
1450
3.20
4.02
4.58
5.5
60
65
60
4.8
5.5
6.5
224271
80DL50-20×530
50
73
8.89
13.89
20.28
107.5
100
80
1450
16.64
19.45
24.47
30
64
70
65
2
2.5
3.1
250662
香溢大酒店地下2层设有水泵房、空调机房等设备用房及洗衣房、职工餐厅、浴室、厕所等服务用房。
设计采取分别设置污废水的集水池来收集污废水，然后用潜水排污泵分别提升输送至室外化粪池和市政排水管网。
要使地下室污废水排放畅通，在选择排污泵时要考虑到地下污废水特别是粪便水中含有较多的线状物质。
排污泵要具有一定的抽吸、撕裂线状物质的功能，否则易造成排污泵的堵塞，损坏电机。
经综合分析后，设计中选定了100QW系列潜水排污泵。
该系列泵具有抽吸20cm以下线状物品的功能，且内部设有自动探头，能有效地控制过载、渗漏、短路，特别适用地下室污废水的抽吸。
排污泵选择还应考虑一次抽吸时间，这关系到排污泵每小时启动次数和集水池容积大小。
参考有关资料，一般排污泵一次抽吸时间不少于5min，我们在设计中将排污泵一次抽吸时间定为10min，集水池容积为5m3。
这样排污泵启动约2次/h。
集水池深度一般为1.2m 较合适。
4 消防水泵的选择
香溢大酒店属一类高层民用建筑，根据《高层民用建筑设计防火规范》要求，消防用水量为：
a.室外消火栓Q＝30L/s，火灾延续3h；
b.室内消火栓Q＝40L/s，火灾延续3h ；
c.自动喷水灭火系统Q＝30L/s，火灾延续1h。
消防系统供水方式按"高规"要求："当静水压力大于0.8MPa时要采取分区供水"，为此设计中采用分区并联供水方式。
消防系统供水方式确定后，消防系统设计的关键在于消防设备的选择。
按"高规"规定，消防水泵需1用1备。
这样消火栓高区、低区要设4台消防泵，
自动喷水灭火系统高区、低区要设4台消防泵，两个消防系统需设8台大功率、大流量消防泵。
在设计调研中，发现水泵行业推出了一种新型的多出口消防泵，该泵同时具有向高区和低区供水的能力，这样只要选用 4台消防泵即可满足消火栓、自动喷水灭火两大系统高低区供水要求。
查阅了生产厂家多出口消防泵的技术参数后，有一个问题困惑了设计者，即每幢建筑物的火灾着火位置是一未知数，如果火灾发生在高低区分界层时，高区、低区消火栓、自动喷水灭火系统同时开始喷水灭火，此时消防水泵高低区出水口同时开始出水，消防水泵的流量、扬程还能达到设计要求吗?经向生产此类消防泵的厂家有关技术部门咨询，均未得到满意答复。
带着这个困惑要求消防泵生产厂家对消防泵作有关分界层技术参数试验。
1998年1月19日，我们对设计选定的"XB"系列多出口消防泵进行了流量、扬程测试。
在测试前设定了一组参数，即高区单独出水、低区单独出水、高低区同时出水，测试得参数见表2。
从以上测试数据来看，"XB"系列多出口消防泵Q～H曲线变化较平缓，完全能满足分区上下层同时出水的要求。
多出口消防泵对高层建筑室内消防给水系统供水是可靠的，系统是经济的，可以说是比较理想的消防供水系统。
表2 "XB"系列多出口消防泵参数测定
水泵类型工况流量Q(L/s)扬程H(m)
低区出水1～30(30)81.4～75.8(75)
自动喷水泵
高区出水1～30(30)126～120.4(125)
同时出水
1
180 76
消火栓泵低区出水
5
10
40(40)
54
53
52(50)高区出水
5
10
40(40)
132
129
126(125)同时出水
5
10
20
132
128
124
注：括号中数值为设计设定参数。
5 小结
建筑给排水设计特别是高层建筑给排水设计，每个系统对水泵都有不同的技术、使用要求。
要使各系统都能正常、安全、高效地投入运行，给排水设计中水泵的选择应综合考虑水泵特性、参数、适用范围、水泵生产厂家的生产技术力量及水泵的价格等各方面因素。
对于新开发研制的水泵，特别要了解清楚各种技术参数、适用范围，这样给排水系统投入使用才能稳定、安全、经济。
