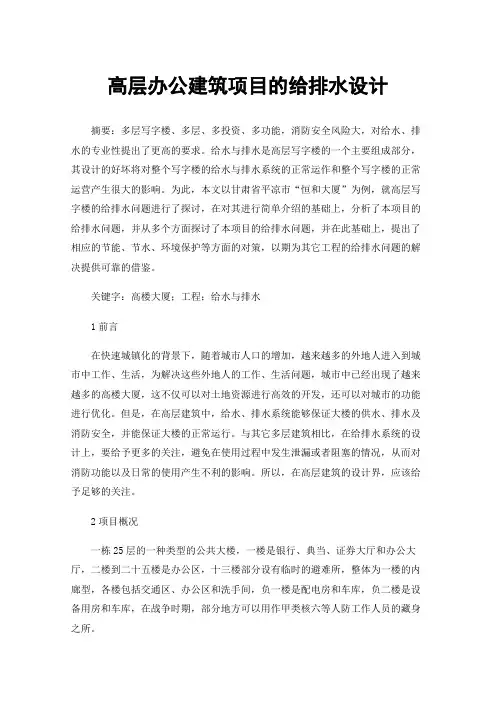

浅析超高层建筑给排水设计
超高层建筑的排水设计是一种复杂的技术系统，需要考虑建筑高度、建筑型式、现有
条件下的水文环境因素以及土壤质量等多方面因素，合理布置排水渠系统、完善其下水系统，让系统运行良好，保证建筑的安全可靠性。
超高层建筑的排水设计首先要从排水渠的设计来考虑，弄清楚现有的水流状态和水位，选择有效的水流路径，使上、下水渠系统能处理更多级别的水位变化，保证排水渠×的通畅，减少淤积的发生。
其次，在设计排水设备时需要考虑自然力和施工结构抗拉力的平衡，确保建筑结构混
凝土及胶结力能够达到设计要求，排水设备结构密实，考虑超高层建筑的表面地形形态，
合理设计排水管道的排水位置，以确保排水管道的质量。
最后，在考虑超高层建筑的排水设计时，需要考虑渗漏问题，结构下端安装水泥混凝
土排水板，通过水泥混凝土侧窗与排水渠接口，有效排水，防止排水渠渗漏。
综上所述，超高层建筑的排水设计要求考虑建筑结构、水文环境、土壤质量及排水渠
系统等多方面因素，提高排水系统的质量，以满足蒙水降温、维护森林生态平衡等特殊要求。
同时，设计排水设备时，要考虑自然力和施工结构抗拉力的平衡，确保排水系统体系
的稳定及安全性。
另外，需要通过安装排水管、水泥混凝土排水板及水泥混凝土侧窗等，
有效防止渗漏及建筑物的腐蚀破坏，同时确保建筑安全可靠性。

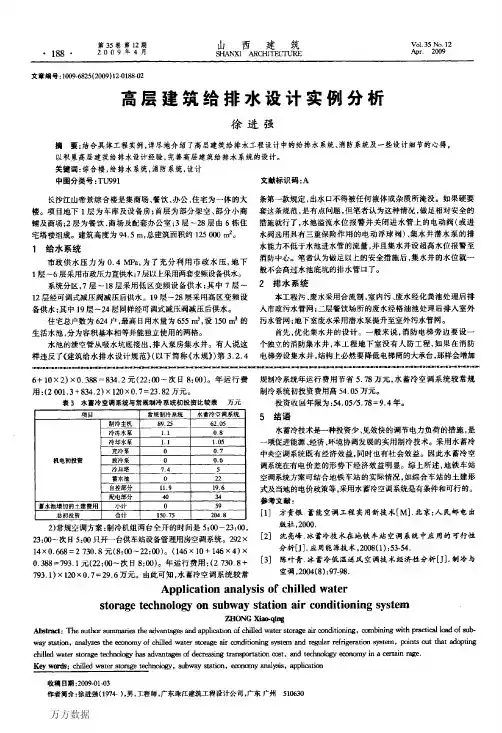

高层建筑给排水设计实例分析作者：徐进强， XU Jin-qiang作者单位：广东珠江建筑工程设计公司,广东,广州,510630刊名：山西建筑英文刊名：SHANXI ARCHITECTURE年，卷(期)：2009，35(12)被引用次数：0次1.GB 50015-2003.建筑给水排水设计规范2.GB 50045-1995.高层民用建筑设计防火规范(2005年版)3.GB 50140-2005.建筑灭火器配置设计规范4.GB 50084-2001.自动喷水灭火系统设计规范(2005年版)5.GB 50368-2005.住宅建筑规范6.GB 50370-2005.气体灭火系统设计规范1.期刊论文鄢潇.YAN Xiao高层综合楼给排水系统安装施工技术分析探讨-中外建筑2009,""(11)由于高层建筑专业系统多,管线复杂,给排水管道施工带来许多实际困难.本文结合工程实例,详细介绍了高层建筑工程机电管线布置原则,并就给排水系统安装与施工技术工艺及施工过程中的质量控制措施进行了详细探讨,并进行了总结.2.期刊论文王兴文.王莲花.张征合.张茹中国中医科学院望京医院门诊综合楼给排水及消防系统设计-给水排水2009,35(z2)中国中医科学院望京医院位于北京市望京地区,总建筑面积为27 903 m~2,其中地上为17 503 m~2,地下为10 400 m~2,建筑层数为地上9层(局部、电梯机房水箱间11层),地下3层,建筑高度45 m.介绍了门诊综合楼类高层建筑的给排水和消防给水设计的思路、设计参数等,供设计参考.3.会议论文李庆峰山东省电力工业局综合楼设计：空调、冷冻机房防火排烟19874.期刊论文李鸿凌浅议某商住小区给排水设计-城市建设2010,""(14)本文结合实际经验,介绍了住宅给排水设计的具体内容,针对本工程的建筑特点,采用合理的给排水系统,保证给排水系统的可靠性与经济性,并对当今给排水规范某些务例提出自己的看法,供同行参考.5.期刊论文黄国军某商住楼建筑给排水设计要点分析-中国高新技术企业2010,""(12)给排水系统作为建筑设备的重要组成部分,其系统设计是否合理对今后住户的装修、日常使用与维护将产生重要影响.文章以建筑为18层的商住综合楼给排水设计为例,分别阐述了设计中用水量的计算、管道敷设、管材的选择等几方面内容,探讨了现代住宅建筑给水排水未来的设计方向.本文链接：/Periodical_shanxjz200912116.aspx授权使用：同济大学图书馆(tjdxtsg)，授权号：3025f13b-8b86-4f0c-ba99-9e070121c4dd下载时间：2010年10月6日。
建筑给排水工程案例分享与分析1. 引言建筑给排水工程是建筑领域中非常关键的一部分，它涉及到建筑物内外的供水与排水系统以及相关设施的设计、安装和维护。
本文将通过分享一个典型的建筑给排水工程案例，来分析该工程在设计、施工和运营过程中的关键问题和经验教训。
2. 案例描述2.1 项目该案例发生在一座高层办公楼的建设过程中。
该办公楼位于城市的商业区，拥有多层办公室和商业场所。
建筑给排水工程的目标是为办公楼提供稳定可靠的供水与排水系统，满足日常办公和商业活动的需求。
2.2 问题出现在工程施工的过程中，出现了几个与给排水系统相关的问题。
首先，供水系统在经过一段时间运行后，出现了漏水问题，导致楼层的办公室受到了影响。
其次，排水系统在高峰时段无法有效排除废水，导致排水管道堵塞和水流倒灌现象。
2.3 问题解决为了解决这些问题，工程团队采取了一系列措施。
首先，他们对给水系统进行了全面检修，检查了供水管道的连接和密封情况，并更换了存在问题的部件。
其次，他们对排水系统进行了改造，增加了排水管道的直径，提高了排水能力。
同时，他们还加强了对排水管道的维护和清洁工作，定期清除管道内的堵塞物。
3. 分析与3.1 设计问题通过对该案例的分析，我们发现，这些问题的根源可以追溯到给排水系统的设计阶段。
设计人员在计算管道尺寸和布置时可能存在一定的误差，没有充分考虑到日常使用的水流量峰值和水质变化对系统的影响。
因此，在设计阶段时，需要充分了解建筑的使用情况，并进行合理的给排水系统设计。
3.2 施工质量问题此外，施工过程中的质量问题也是导致供排水系统故障的重要原因之一。
例如，管道的连接处是否紧密、密封与否，以及管道是否正确铺设等都会直接影响系统的稳定运行。
因此，在施工阶段，需要严格按照设计要求进行施工，并加强对施工质量的监督。
3.3 运营与维护问题最后，供排水系统的长期运营和维护也是保证系统稳定运行的重要环节。
定期维护、清洁和检查管道，及时排除潜在问题，可以有效减少系统故障的发生。
第1篇一、案例背景某市某房地产开发有限公司（以下简称“开发商”）于2010年开始开发一座住宅小区，项目名称为“某某花园”。
该小区于2012年竣工验收，共有住户1000户。
2013年7月，小区某栋楼一住户家中卫生间突然发生严重漏水事故，导致该住户家中及楼下住户家中受损严重。
事故发生后，开发商和物业公司未能及时处理，导致漏水问题持续恶化，最终引发了业主的集体投诉。
二、事故原因分析经调查，此次建筑给排水事故的主要原因是：1. 设计缺陷：该小区的给排水设计存在严重缺陷，未能满足实际使用需求，导致管道承受压力过大，最终发生破裂。
2. 施工质量问题：在施工过程中，施工单位未能严格按照设计图纸和规范进行施工，存在偷工减料、以次充好等现象，导致管道质量不合格。
3. 管道老化：由于小区建设时间较早，部分管道已达到使用寿命，存在老化、腐蚀等问题。
4. 维护保养不到位：物业公司未能对小区的给排水设施进行定期检查、维护和保养，导致问题未能及时发现和处理。
三、法律分析1. 开发商的法律责任根据《中华人民共和国建筑法》第六十三条规定：“建设单位应当对建筑工程的质量负责。
建筑工程竣工后，因勘察、设计、施工、监理等原因造成的质量问题，建设单位应当承担相应的责任。
”本案中，开发商作为建设单位，在此次给排水事故中存在设计缺陷和施工质量问题，因此应当承担相应的法律责任。
2. 施工单位的法律责任根据《中华人民共和国建筑法》第六十四条规定：“施工单位应当对施工质量负责。
因施工原因造成的质量问题，施工单位应当承担相应的责任。
”本案中，施工单位在施工过程中存在偷工减料、以次充好等现象，导致管道质量不合格，因此应当承担相应的法律责任。
3. 物业公司的法律责任根据《中华人民共和国物业管理条例》第四十二条规定：“物业服务企业应当对物业管理区域内的设施设备进行定期检查、维护和保养，确保设施设备正常运行。
”本案中，物业公司未能对小区的给排水设施进行定期检查、维护和保养，导致问题未能及时发现和处理，因此应当承担相应的法律责任。
高层建筑给排水设计分析摘要：本文结合笔者实践经验，立足于高层建筑给排水的特点，通过具体的工程实例，来分析高层建筑给排水设计的要点，希望对同行有借鉴作用，针对论述不到之处望多多包涵。
关键词：高层建筑、给水、排水、消防、分区、设计中图分类号：[tu208.3] 文献标识码：a 文章编号：0引言高层建筑因其高度高、层数多、功能复杂的特性，就决定了其给排水的特点：给排水设备使用量多，用水量大，一旦停水或发生管道堵塞事故，对居民影响较大；高层建筑的用水排水量大，管道较长，管道中压力波动大；需要的竖向分区多，动力设备多；同时火灾隐患也较大。
因此,结合高层建筑给排水的特点，抓住设计的要点是每个设计者工作的重中之重。
以下本文就以某高层工程实例为对象,来分析给排水系统设计要点。
1工程实例分析举例某高层建筑是一座集商场、娱乐、餐饮、写字楼和住宅于一体的综合性地上24层大楼。
项目地下为车库和设备用房（水池、水磅房和冷冻机房等），项目地面以上首层为架空框架结构，用作小商铺和商场;2层到4层为商场、娱乐、餐饮及配套办公用地;5层到24 层为写字楼和住宅塔楼。
根据此建筑的用途、性质及要求，给排水设计需要室内有完善的给水排水设备，来满足居民日常生活和商用办公娱乐的需求，这就要求给水安全可靠及时，排水通畅顺利，同时应设独立的消火栓系统及自动喷水系统，以备不时之需。
2给水系统设计2.1给水方式选择。
通常建筑物采用城市给水管网作为水源，若市政外网提供的常年资用水头远不能满足高层建筑内部用水量需求时，就要考虑二次加压。
此时根据当地的具体情况,进行技术经济比较，室内给水系统拟采用分区减压变频调速供水方式，由水泵统一加压，下区供水利用减压阀减压，可根据泵后压力的变化来确定水泵的转速和多水泵时启泵台数的调配, 同时水泵的转速会随着用水量的变化而自动调节，不论水箱进水浮球阀开闭的大小如何,均可有效供水,灵活增加了供水的可靠性，也兼具了设备及管材投资少，设备集中布置，便于维护管理的优点。
高层建筑给排水设计分析摘要：近年来，随着国民经济的发展，国内新建的建筑，尤其是在土地供应紧张的大中型城市，高层及小高层建筑占了很大的比例。
高层建筑的给排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命安全、身心健康，应引起员高度重视。
文章主要针对高层建筑的给水供水方式、排水设计及消防设计进行探讨，从中不断地加强建筑给排水工程的设计水平及有效地保证工程的质量。
关键字：高层建筑给水供水排水消防设计1 给水系统设计给水供应系统没有固定的形式，设计时根据用户的要求结合室外给水系统的实际情况经技术经济比较或采用综合评判法确定合理最优的供水方式。
设计中，通常采用以下3种方式：由市政管网直接供给；水池→水泵房→屋面水箱→用水点；水池→变频供水设备/叠压供水设备→用水点。
采用第一种供水方式系统简单、投资省、安装维护便利，可充分利用市政给水管网水压，节约能源，但由于内部无贮备水量，当外网停水时，将使内部断水，因此供水可靠性差。
采用第二种供水方式，因水池、水箱贮备有一定水量，当停水停电时，可延时供水，因此供水可靠，水压稳定，但不能利用市政管网水压，能源消耗较大，安装维护麻烦，投资较大，有水泵振动、噪声干扰，且易产生供水的二次污染，另外，由于增加了屋面水箱，相应地增大了结构荷载。
采用第三种供水方式，由于水池贮有一定水量，因此供水可靠，设备布置集中，便于维护管理，同时由于变频供水设备可根据用户实际用水情况，通过调节水泵转速或运行台数以调节水量，因此能源消耗较少，但是水泵型号较多，选型技术要求高，水泵控制调节麻烦，且投资额较大。
对于酒店等建筑，由于其对压力的稳定性要求较高，为避免变频加压供水出现的用水忽冷忽热，酒店采用屋顶水箱重力供水更加合理。
对于屋顶水箱二次污染问题，酒店一般有比较完善的物业管理，同时屋顶水箱设置为2个，可定时冲洗，并且酒店为24小时用水，水箱里的储水可得到及时更新，有效避免出现二次污染。
【长沙中崛供水设备有限公司】整理
高层建筑给排水设计案例分析
高层建筑有别于多建筑,具有层数多、高度大、功能复杂、用水要求高、排水量大等特点,因此,对建筑给水排水工程的设计提出了新的要求。
本文以工程实例为对象,以多年工作经验为基础，具体分析了某高层建筑的给排水系统设计。
一、案例背景
某综合楼是集商场、餐饮、办公、住宅为一体的大楼。
项目地下1
层为车库及设备房;首层为部分架空、部分小商铺及商场;2
层为餐饮、商场及配套办公室;3层~28层由6栋住宅塔楼组成。
建筑高度为94.5m,总建筑面积约125000㎡。
二、给水系统
由于无负压给水一旦自来水管网停水或者出现问题,则有可能造成没有储备水。
根据本地实际情况,故采用变频调速供水,控制方式较为简单,可根据泵后压力的变化来确定水泵的转速和多水泵时启泵台数的调配,可以做到无级调速,不论水箱进水浮球阀开闭的大小如何,均可有效供水,这样就增加了供水的可靠性。
市政供水压力为3.2MPa,为了充分利用市政水压,地下1层~地上6层采用市政压力直接供水;7层以上采用两套变频设备供水。
系统分区,7层~18层采用低区变频设备供水;其中7层~12层经可调式减压阀减压后供水。
19层~28层采用高区变频设备供水;其中19层~24层同样经可调式减压阀减压后供水。
住宅总户数为624户,最高日用水量为655m3,设150m3的生活水池,分为容积基本相等并能独立使用的两格。
水池的泄空管从吸水坑底接出,排入泵房集水井。
有人说这样违反了《建筑给水排水设计规范》(以下简称《水规》)
第3.2.4条第一款规定,出水口不得被任何液体或杂质所淹没。
如果硬要套这条规范,是有点问题,但笔者认为这种情况,做足相对安全的措施就行了,水池溢流水位报警并关闭进水管上的电动阀(或进水阀选用具有三重保险作用的电动浮球阀)
【长沙中崛供水设备有限公司】整理
、集水井潜水泵的排水能力不低于水池进水管的流量,并且集水井设超高水位报警至消防中心。
笔者认为做足以上的安全措施后,集水井的水位就一般不会高过水池底坑的排水管口了。
三、排水系统
本工程污、废水采用合流制,室内污、废水经化粪池处理后排入市政污水管网;二层餐饮场所的废水经隔油池处理后排入室外污水管网;地下室废水采用潜水泵提升至室外污水管网。
1、优化集水井的设计。
一般来说,消防电梯旁边要设一个独立的消防集水井,本工程地下室没有人防工程,如果在消防电梯旁设集水井,结构上必然要降低电梯筒的大承台,那样会增加一定的造价,笔者想将该井移到车库内与车库集水井共用。
虽然电梯前室与周围的车库同属一个大防火分区,但由于电梯前室与车库连通的门为甲级防火门,为了不因为管道的连通而破坏两区域的防火安全性,也就是当车库的汽油发生火灾时经管道传入电梯筒,故此笔者将消防电梯底坑至集水井的排水管伸到集水井的潜水泵吸水高度以下,也就是水面以下,并在短立管的顶端设管堵以便清扫。
2、卫生间与厨房分设废水立管的问题。
《住宅建筑规范》(以下简称《住规》)
中第8.2.7条规定,住宅厨房和卫生间的排水立管应分别设置。
但笔者发现普遍的做法是立管一到转换层后,两种管道就合并了。
笔者认为,在没有中水回用的项目中,大可不必受此限制。
因为分设立管的目的是为了防止卫生间大流量的坐便器冲水时破坏厨房间洗菜池水封,而使卫生间排水管道内的污浊有害气体串至厨房内。
那么,当卫生间内设有专用通气管时,再就近把厨房间排水管接入卫生间内的排水立管
,就不可能发生因水封破坏而相互串气现象。
尤其对与高层住宅顶部的空中别墅,一般厨房间与下部标准层厨房间不再同一个位置,大可不必为该厨房间而专设一根立管从28层一直立到一层再接出室外,可就近把该层厨房间排水管接入卫生间内的排水立管。
3、底部横支管与立管连接的问题。
通常的做法就是:
(1)底部两层增设单独的排水立管,并设伸顶通气,或者增大立管管径不设伸顶通气。
这种做法的缺点是立管增加造成不美观并且增加造价或占用更多的室内空间。
(2)在底部厨房的排水支管上增设排水止回阀,该支管设于厨柜内方便检修。
而底部阳台洗
【长沙中崛供水设备有限公司】整理
衣机的排水地漏则选用塑料无水封磁性翻斗式地漏。
上面所采用的两种新型排水配件均具有防倒灌及防臭气的功能。
同样,在不设洗衣机的阳台也全部采用塑料无水封磁性翻斗式地漏,可避免因为普通地漏水封干涸而造成臭气溢出,因此,设洗衣机的阳台排水都要接入市政污水管网。
(3)《住规》第8.2.7条的条文说明规定,靠近与卧室相邻的内墙时,应采用消声措施的管材。
据笔者所知,目前用得较多的室内塑料排水管材有4种:硬聚氯乙烯直壁排水管、硬聚氯乙烯内螺旋管、中空壁消声硬聚氯乙烯管、中空壁消声硬聚氯乙烯螺旋管。
第1种用得最多,不用多介绍;第2种的优点是流量比直壁管大,并有一定的降噪效果。
比如,可用作十几层建筑的污水立管时,不设专用通气管;第3种是用作只要求降低管道噪声的排水管,效果较第2种好;第4种是用在既要降低噪声,又要增大流量的场所。
根据以上各管材的特点,本工程室内靠近卧室的污废水立管采用中空壁消声硬聚氯乙烯管。
四、消防系统
本工程设有消火栓系统、自动喷水系统、气体自动灭火系统及手提式灭火器。
用水量标准:室内消火栓为40L/s,火灾延续时间3h;室外消防用水量为30L/ s,火灾延续时间3h;自动喷淋系统为30L/s,火灾延续时间为1h。
1、消火栓系统
1)室外消火栓系统由小区内的环状市政管网供水;
2)
室内消火栓系统分为两个区。
低区为地下1层~16层,由小区低区消火栓加压给水管网供水;高区为17层~28层,由小区高区消火栓加压给水管网供水。
屋顶水箱贮存18m3
消防水量,设置高度满足最高层消火栓的7m静水压力。
2、自动喷水灭火系统
系统分为两个区。
低区为地下1层~16层,由室外小区低区喷淋加压给水管网供水;高区为17层~28层,由室外小区高区喷淋加压给水管网供水。
屋顶水箱设置高度只满足最高层消火栓的7m 静水压力,并未满足喷淋系统最不利点处喷淋头的最低工作压力和喷水强度,故高区供水系
【长沙中崛供水设备有限公司】整理
统仍需要设置增压设施。
首先,喷淋系统分区水压的问题。
《自动喷水灭火系统设计规范》(以下简称《喷规》)
第8.0.1条规定,配水管道的工作压力不应大于1.20MPa。
所谓配水管道,就是报警阀后的管道。
如果按此规定,高区的报警阀就必须搬到住宅楼上,这样就要增大某一楼层的管道井尺寸,那样对于住宅楼来说是相当困难的。
笔者认为只要选择工作压力较高的报警阀就可忽略这个问题,本工程选用工作压力为1.6MPa
的报警阀,并把高区的报警阀和低区的一起放在地下室便于管理。
很多地方的审查专家也默认此做法,也希望即将要修订《喷规》时也能考虑修订此条文;其次,系统的放空阀的设置问题。
笔者认为喷头不多时,像电梯厅的喷淋,放水阀可与末端试水阀或试水装置合用,而且也符合《喷规》条文说明第4.2.9条第3
点对泄水管管径的规定;大面积的喷淋,应在水流指示器后的干管上增设放空阀,检修时可只关闭该防火分区;当一个报警阀只负担一个防火分区时,可考虑共用报警阀处的放空阀;最后,关于十字梁喷头布置的问题。
地下层车库顶板及裙楼的顶板结构上有局部采用了十字梁。
《喷规》第7.1.3条第4款规定,净空高度不超过8m的场所中,间距不超过(4×4)m 布置的十字梁,可在梁间布置1只喷头,但喷水强度仍应符合表5.0.1
的规定。
后面的喷水强度的规定是很容易被忽略的。
经过计算,此时应采用流量特性K为115的喷头。
3、自动气体灭火系统改为采用无管网悬挂式储压超细干粉灭火系统
按2007
年公安部的《关于贯彻公共安全行业标准加强消防监督有关问题的通知》中规定,高层民用建筑中火灾危险性大、发生火灾后对生产和生活产生严重影响的配电室等属于“特殊重要设备室”,应设气体灭火系统。
本工程由于配电房较为分散,而且各房间的容积都不符合《气体灭火系统设计规范》内的面积和容积的规定,经技术经济比较采用无管网悬挂式储压超细干粉灭火系统,该装置为无管道系统,相对简单,也不用另外设气体瓶罐间,仅象一只只吊灯悬挂于顶部,技术先进,经济合理,并便于施工和维修。
该系统可由感温元件温控启动;热引发启动;电引发启动。
是高层建筑内变配电间气体灭火系统较好的替代系统。
4、手提灭火器配置
1)负一层车库是B
类火灾,属于中危险级。
每具灭火器最小配置灭火级别为55B;最大保护面积为1m2/B。
选用M F/ABC4,最大保护距离为12m。
2)负一层设备房、首层消防控制室、电梯机房、屋顶风机房是E
类火灾;首层商铺、二层餐饮、厨房、商场、办公室是A
类火灾。
以上都属于中危险级。
每具灭火器最小配置灭火级别为2A;最大保护面积为75m2/A 。
选用MF/ABC3,最大保护距离为20m。
3)首层架空、大堂及三层以上住宅是A
【长沙中崛供水设备有限公司】整理
类火灾,属于轻危险级。
每具灭火器最小配置灭火级别为1A;最大保护面积为100m2/ A。
选用MF/ABC3,放于消火栓和灭火器连体箱内,最大保护距离为25m。
