PID(比例积分微分)控制器

PID（比例-积分-微分）控制器的公式为：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt。

其中，u(t)是控制器在时间t输出的控制信号（也就是控制器的输出），Kp是比例系数（也就是比例增益），Ki是积分系数（也就是积分增益），Kd是微分系数（也就是微分增益），e(t)是控制器的输入信号与期望值之间的误差，de(t)/dt是误差的导数，即误差的变化率。

这个公式表示PID控制器根据当前误差和误差的变化率进行控制信号的计算。

比例项（Kp * e(t)）根据当前的误差大小进行调节，积分项（Ki * ∫e(t)dt）根据误差累积进行调节，用于消除系统静态误差，微分项（Kd * de(t)/dt）根据误差的变化率进行调节，用于控制系统的动态响应。

以上信息仅供参考，可咨询专业的技术人员获取准确信息。

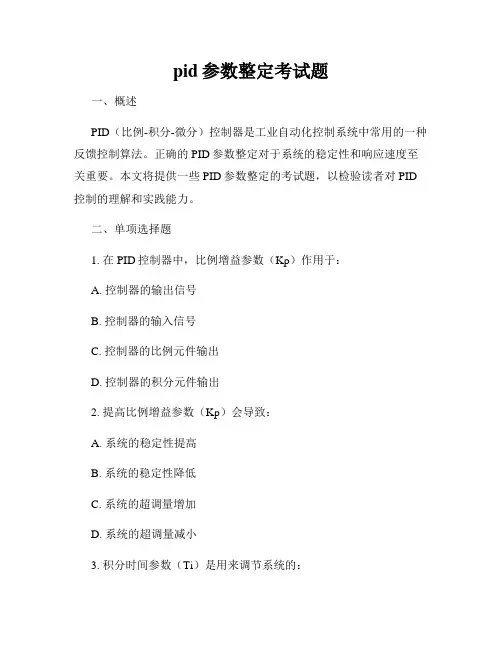

pid参数整定考试题一、概述PID（比例-积分-微分）控制器是工业自动化控制系统中常用的一种反馈控制算法。

正确的PID参数整定对于系统的稳定性和响应速度至关重要。

本文将提供一些PID参数整定的考试题，以检验读者对PID 控制的理解和实践能力。

二、单项选择题1. 在PID控制器中，比例增益参数（Kp）作用于：A. 控制器的输出信号B. 控制器的输入信号C. 控制器的比例元件输出D. 控制器的积分元件输出2. 提高比例增益参数（Kp）会导致：A. 系统的稳定性提高B. 系统的稳定性降低C. 系统的超调量增加D. 系统的超调量减小3. 积分时间参数（Ti）是用来调节系统的：A. 响应速度B. 系统稳定性C. 超调量D. 抑制噪声4. 增大积分时间参数（Ti）会导致：A. 系统响应速度加快B. 系统超调量减小C. 系统稳定性降低D. 系统抗干扰性增强5. 微分时间参数（Td）主要用来调节系统的：A. 过渡过程的稳定性B. 响应速度C. 系统稳定性D. 抗噪声能力三、综合应用题1. 一个温度控制系统的传感器输出信号为100°C，设定值为80°C，控制器的PID参数为Kp=2，Ti=10，Td=2。

已知采样周期为1秒，试绘制出该控制器的输出曲线，并分析系统的响应特性。

2. 一个流量调节系统的传感器输出信号为50 L/min，设定值为60L/min，控制器的PID参数为Kp=1.5，Ti=20，Td=5。

已知采样周期为2秒，试绘制出该控制器的输出曲线，并计算系统的超调量和调节时间。

四、开放题请根据实际应用情景，选择合适的PID参数，并解释你的选择理由。

五、总结PID参数整定是工业自动化控制中的重要环节，正确的参数选择可以保证系统的稳定性和控制性能。

通过参与本次考试题，读者能够检验自己对PID参数整定的理解和应用能力，进一步提升自己在自动控制领域的技术水平。

希望本文提供的考试题能对读者有所帮助，加深对PID控制的理解和实践应用。

pid控制器的输入输出_PID控制器的控制实现PID控制器（Proportion Integration Differentiation.比例-积分-微分控制器），由比例单元P、积分单元I 和微分单元D 组成。

通过Kp，Ki和Kd三个参数的设定。

PID 控制器主要适用于基本线性和动态特性不随时间变化的系统。

本文首先介绍的是PID控制器的工作原理，其次介绍的是pid控制器的输入输出，最后介绍了PID控制器的参数整定以及PID控制器的控制实现，具体的跟随小编一起来了解一下。

PID控制器的工作原理PID控制器广泛应用于工业过程控制。

工业自动化领域的大约95％的闭环操作使用PID控制器。

控制器以这样一种方式组合，即产生一个控制信号。

作为反馈控制器，它将控制输出提供到所需的水平。

在微处理器发明之前，模拟电子元件实现了PID控制。

但是今天所有的PID控制器都是由微处理器处理的。

可编程逻辑控制器也有内置的PID控制器指令。

通过使用低成本的简单开关控制器，只有两种控制状态是可能的，例如全开或全关。

它用于有限的控制应用，这两个控制状态足够控制目标。

然而，这种控制的振荡特性限制了其使用，因此正在被PID控制器所取代。

PID控制器保持输出，使得通过闭环操作在过程变量和设定点/期望输出之间存在零误差。

PID使用三种基本的控制行为，下面将对此进行说明。

P-控制器：比例或P-控制器给出与电流误差e（t）成比例的输出。

它将期望值或设定值与实际值或反馈过程值进行比较。

得到的误差乘以比例常数得到输出。

如果错误值为零，则该控制器输出为零。

此控制器在单独使用时需要偏置或手动重置。

这是因为它从来没有达到稳定状态。

它提供稳定的操作，但始终保持稳定状态的错误。

当比例常数Kc增加时，响应速度会增加。

pid的控制作用实验报告一、实验目的本次实验的主要目的是深入研究和理解 PID（比例积分微分）控制器在控制系统中的作用，并通过实际实验观察和分析其对系统性能的影响。

二、实验原理PID 控制器是一种常见的反馈控制算法，它由比例（P）、积分（I）和微分（D）三个部分组成。

比例控制部分根据误差的大小成比例地调整控制输出，其作用是快速减少误差，但不能完全消除稳态误差。

积分控制部分则对误差进行积分，随着时间的积累，积分项可以消除稳态误差，但可能会导致系统响应变慢。

微分控制部分根据误差的变化率来调整控制输出，它能够预测误差的变化趋势，提前进行调整，从而改善系统的动态性能，减少超调量和调节时间。

PID 控制器的输出为这三个部分的总和：＄u(t) ＝ K_p e(t) ＋ K_i＼int_{0}＾｛t} e(＼tau) d\tau ＋ K_d ＼frac{de(t)｝｛dt}＄其中，＄u(t)＄是控制器的输出，＄e(t)＄是设定值与实际值之间的误差，＄K_p$ 是比例系数，＄K_i$ 是积分系数，＄K_d$ 是微分系数。

三、实验设备与环境1、实验设备控制器：采用可编程逻辑控制器（PLC）或微控制器作为 PID 控制器。

执行机构：例如电机、阀门等。

传感器：用于测量系统的输出，如温度传感器、压力传感器等。

数据采集卡：用于采集传感器的数据并传输给计算机。

计算机：用于运行控制算法和数据分析软件。

2、实验环境温度：室温（约 25℃）湿度：50% 70%四、实验步骤1、系统建模首先，对实验对象进行建模，确定其传递函数或状态空间模型。

通过实验测量或理论分析，获取系统的参数，如时间常数、增益等。

2、参数整定采用试凑法或 ZieglerNichols 等整定方法，初步确定 PID 控制器的参数＄K_p$、＄K_i$ 和＄K_d$。

观察系统的响应，根据性能指标（如超调量、调节时间、稳态误差等）对参数进行调整，直到获得满意的控制效果。

变频器pid控制原理变频器PID控制原理是指通过PID控制器来实现变频器的运行。

PID控制器是一种经典的控制器，它通过比较被控对象的实际输出值和期望输出值之间的差异，计算出控制量，并作用于被控对象，以使其输出值尽可能接近期望输出值。

PID控制器由比例、积分和微分三个部分组成，分别用来调节系统的响应速度、稳定性和抗干扰能力。

在变频器P I D控制中，比例（P）控制器根据被控对象的实际输出值和期望输出值之间的差距，产生一个与差距成正比的控制量。

比例控制器主要用来调节系统的响应速度，具有调节范围窄、响应速度快的特点。

积分（I）控制器根据被控对象的实际输出值和期望输出值之间的积分差值，产生一个与积分差值成正比的控制量。

积分控制器主要用来调节系统的稳定性，具有调节范围广、稳态误差小的特点。

微分（D）控制器根据被控对象的实际输出值和期望输出值之间的微分差值，产生一个与微分差值成正比的控制量。

微分控制器主要用来调节系统的抗干扰能力，具有调节灵敏度高、响应速度快的特点。

变频器P I D控制原理的具体实现如下：1.设定期望输出值：根据实际需求，设置变频器的期望输出值。

2.测量实际输出值：通过传感器等装置，实时测量被控对象的实际输出值。

3.计算误差：将期望输出值与实际输出值相减，得到一个误差值，用于后续的控制器计算。

4.比例控制：将误差值乘以比例系数，得到一个比例控制量。

5.积分控制：将误差值累积，并乘以积分系数，得到一个积分控制量。

6.微分控制：将误差的变化率乘以微分系数，得到一个微分控制量。

7.求和：将比例控制量、积分控制量和微分控制量相加，得到总的控制量。

8.作用于被控对象：将总的控制量作用于变频器，调节输出频率和电压，使被控对象的实际输出值逐渐趋于期望输出值。

9.反馈修正：根据实际输出值的变化情况，不断调整控制器中的比例、积分和微分系数，以提高控制效果。

10.循环控制：不断重复上述步骤，实现对被控对象的持续控制。

PID控制器（⽐例-积分-微分控制器）-I⼩明接到这样⼀个任务：有⼀个⽔缸点漏⽔(⽽且漏⽔的速度还不⼀定固定不变)，要求⽔⾯⾼度维持在某个位置，⼀旦发现⽔⾯⾼度低于要求位置，就要往⽔缸⾥加⽔。

⼩明接到任务后就⼀直守在⽔缸旁边，时间长就觉得⽆聊，就跑到房⾥看⼩说了，每30分钟来检查⼀次⽔⾯⾼度。

⽔漏得太快，每次⼩明来检查时，⽔都快漏完了，离要求的⾼度相差很远，⼩明改为每3分钟来检查⼀次，结果每次来⽔都没怎么漏，不需要加⽔，来得太频繁做的是⽆⽤功。

⼏次试验后，确定每10分钟来检查⼀次。

这个检查时间就称为采样周期。

开始⼩明⽤瓢加⽔，⽔龙头离⽔缸有⼗⼏⽶的距离，经常要跑好⼏趟才加够⽔，于是⼩明⼜改为⽤桶加，⼀加就是⼀桶，跑的次数少了，加⽔的速度也快了，但好⼏次将缸给加溢出了，不⼩⼼弄湿了⼏次鞋，⼩明⼜动脑筋，我不⽤瓢也不⽤桶，⽼⼦⽤盆，⼏次下来，发现刚刚好，不⽤跑太多次，也不会让⽔溢出。

这个加⽔⼯具的⼤⼩就称为⽐例系数。

⼩明⼜发现⽔虽然不会加过量溢出了，有时会⾼过要求位置⽐较多，还是有打湿鞋的危险。

他⼜想了个办法，在⽔缸上装⼀个漏⽃，每次加⽔不直接倒进⽔缸，⽽是倒进漏⽃让它慢慢加。

这样溢出的问题解决了，但加⽔的速度⼜慢了，有时还赶不上漏⽔的速度。

于是他试着变换不同⼤⼩⼝径的漏⽃来控制加⽔的速度，最后终于找到了满意的漏⽃。

漏⽃的时间就称为积分时间。

⼩明终于喘了⼀⼝，但任务的要求突然严了，⽔位控制的及时性要求⼤⼤提⾼，⼀旦⽔位过低，必须⽴即将⽔加到要求位置，⽽且不能⾼出太多，否则不给⼯钱。

⼩明⼜为难了！于是他⼜开努脑筋，终于让它想到⼀个办法，常放⼀盆备⽤⽔在旁边，⼀发现⽔位低了，不经过漏⽃就是⼀盆⽔下去，这样及时性是保证了，但⽔位有时会⾼多了。

他⼜在要求⽔⾯位置上⾯⼀点将⽔凿⼀孔，再接⼀根管⼦到下⾯的备⽤桶⾥这样多出的⽔会从上⾯的孔⾥漏出来。

这个⽔漏出的快慢就称为微分时间。

拿⼀个⽔池⽔位来说，我们可以制定⼀个规则，把⽔位分为超⾼、⾼、较⾼、中、较低、低、超低⼏个区段；再把⽔位波动的趋势分为甚快、快、较快、慢、停⼏个区段，并区分趋势的正负；把输出分为超⼤幅度、⼤幅度、较⼤幅度、微⼩⼏个区段。

PID调节是现代控制领域中常用的一种控制方法，它通过对系统的反馈进行分析，以实现对系统的精确控制。

PID控制器通过调节增益、积分和微分参数来实现对系统的控制，其中最重要的就是压力调节。

一、PID调节控制原理PID控制器的工作原理是通过对系统的反馈信号进行分析，根据所设定的目标值来调节系统的输入，以使系统的输出能够尽可能地接近目标值。

PID控制器通过对系统的反馈信号进行加工处理，产生误差信号并根据误差信号来调节系统的输入。

PID控制器主要由比例控制器（P）、积分控制器（I）和微分控制器（D）三个部分组成，分别用来处理系统的比例误差、积分误差和微分误差。

二、PID调节参数1. 比例参数（P）比例参数是PID控制器中最基本的参数，它直接影响系统的响应速度和稳定性。

比例参数越大，系统的响应速度越快，但也容易产生过冲和震荡。

比例参数的大小可以根据系统的特点和要求来进行调节。

2. 积分参数（I）积分参数用来处理系统的稳态误差，当系统存在静态误差时，可以通过增大积分参数来消除这些误差。

但是积分参数过大时会导致系统的超调和震荡，因此需要根据实际情况来进行调节。

3. 微分参数（D）微分参数主要用来抑制系统的震荡和过冲，通过增大微分参数可以减小系统的超调。

但是微分参数过大时也容易产生系统的抖动和不稳定现象，因此需要根据系统的实际情况来进行调节。

三、PID调节压力1. 压力调节的重要性在实际控制系统中，往往需要对系统的压力进行精确控制，以保证系统的稳定性和安全性。

PID调节压力可以通过对比例、积分和微分参数进行调节来实现对系统压力的精确控制，从而达到系统稳定运行的目的。

2. 压力调节的方法在PID控制中，比例参数可以用来调节系统的控制精度和灵敏度，增大比例参数可以提高系统的响应速度和灵敏度，从而实现对系统压力的快速调节。

积分参数用来处理系统的稳态误差，通过增大积分参数可以消除系统的静态误差，使系统能够稳定运行。

微分参数主要用来抑制系统的震荡和过冲，通过增大微分参数可以减小系统的超调，使系统运行更加稳定。

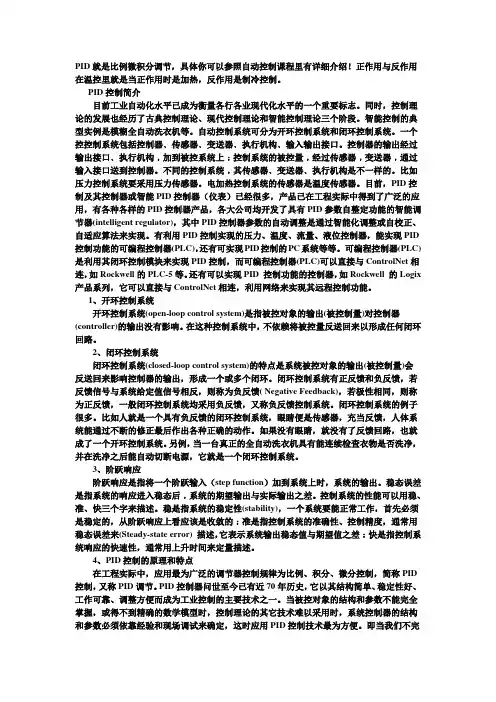

PID就是比例微积分调节，具体你可以参照自动控制课程里有详细介绍！正作用与反作用在温控里就是当正作用时是加热，反作用是制冷控制。

PID控制简介目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。

同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。

智能控制的典型实例是模糊全自动洗衣机等。

自动控制系统可分为开环控制系统和闭环控制系统。

一个控控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。

控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。

不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。

比如压力控制系统要采用压力传感器。

电加热控制系统的传感器是温度传感器。

目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。

有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID 控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。

可编程控制器(PLC)是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与ControlNet相连，如Rockwell的PLC-5等。

还有可以实现PID 控制功能的控制器，如Rockwell 的Logix 产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。

1、开环控制系统开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。

在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。
