泄漏电流测试仪操作说明一、引言泄漏电流测试仪是一种用于测量电气设备（如插座、电线、电器等）的泄漏电流的仪器。
它能够检测出电器设备是否存在漏电现象，以便及时采取措施保障人身安全。
本文档将介绍如何正确操作泄漏电流测试仪。
二、仪器说明泄漏电流测试仪是一种便携式仪器，通常由主机、测试线、测试夹具和显示屏组成。
其中，主机是控制和显示设备的核心部分，测试线用于连接主机和被测设备，测试夹具则用于连接测试线与被测设备的接口。
三、操作步骤1. 连接测试线与测试夹具：将测试线的一个端口插入主机的测试接口，确保插入稳固。
然后将另一个端口插入测试夹具的接口中。
2. 准备被测设备：确保被测设备处于断电状态。
若被测设备为插座，则先将插座的电源插头拔出，确保安全。
3. 接线：将测试夹具两个夹具分别夹紧被测设备的相位线（L线）和零线（N线）。
注意，夹线时要确保夹紧牢固，以免影响测试结果。
4. 打开主机：按下主机上的电源开关按钮，打开仪器。
待显示屏上出现正常启动界面后，进入待测电流选择界面。
5. 选择测量模式：在待测电流选择界面上，根据被测设备的额定电流选择相应的测量模式。
一般情况下，仪器会提供多个测量模式供选择，包括微电流、毫安和安培等不同量级。
6. 开始测试：在选择完测量模式后，按下“开始测试”按钮，开始进行测量。
此时，仪器会自动对被测设备施加测试电压，并测量泄漏电流的数值。
7. 结果显示：测量完成后，仪器会将测得的泄漏电流数值显示在显示屏上，并同时提示测量结果正常或异常。
若显示结果为异常，应及时采取措施排查故障，确保设备的正常使用。
8. 关闭仪器：测试完成后，按下主机上的电源开关按钮，关闭仪器。
然后按照逆序操作，将测试线和测试夹具分别拔出。
四、注意事项1. 使用前请确保仪器和被测设备都处于断电状态，以免发生触电事故。
2. 操作过程中，请保持仪器和设备的接线牢固，以防接触不良导致测量结果错误。
3. 在测试过程中，切勿将仪器接触到带电部件，以免损坏仪器或发生意外。
医用泄漏电流测试仪使用说明1.仪器说明：2.仪器准备：插上测试仪器的电源线，并将其连接到电源插座上。
根据需要，连接测试线缆和测试夹具，确保连接牢固。
打开电源，并等待仪器启动完成。
3.设置测试参数：通过按键或者触摸屏设置测试仪器的相关参数，如测试电流范围、测试时间等。
根据需要，选择测试仪器提供的不同测试模式，以适应不同的测试需求。
4.连接设备：将医疗设备的工作电源线连接到测试夹具上。
确保连接牢固，并确保接地线正常连接。
此外，还需确保医疗设备处于工作状态并稳定运行，以便进行准确的测试。
5.启动测试：按下测试仪器上的测试按钮，开始进行泄漏电流测试。
测试仪器将向医疗设备施加一定的电压，并测量泄漏电流的数值。
测试过程中，仪器会通过显示屏上的指示灯或者数字显示实时显示测试数据。
6.分析测试结果：测试完成后，测试仪器会自动计算和显示医疗设备的泄漏电流数值。
根据不同的医疗设备的规范和标准，判断测试结果是否符合要求。
如果泄漏电流超过了设备规定的安全范围，需要进行修复或者更换医疗设备。
7.打印和保存数据：测试仪器通常具备数据存储和输出功能，用户可以选择将测试数据保存在仪器内部存储器中，或者通过连接电脑进行数据传输。
此外，还可以通过打印机将测试结果直接输出。
8.仪器维护：定期检查测试仪器的电源线和测试线缆是否完好，如有损坏需及时更换。
定期进行仪器的校准和保养工作，确保测试仪器的准确性和性能。
总结：医用泄漏电流测试仪是一种用于测量医疗设备泄漏电流的仪器。
使用该仪器时，需要进行仪器准备、设置测试参数、连接设备、启动测试、分析测试结果、打印和保存数据以及仪器维护等步骤。
正确使用医用泄漏电流测试仪能够确保医疗设备的安全性。
泄漏电流测试仪使用说明1.准备工作a.将泄漏电流测试仪取出，并确保其外观完好无损。
b.查看仪器上的电池电量显示，如果电量较低，需更换电池。
c.确保测试仪与待测设备处于断电状态，且待测设备已接地。
d.查看测试仪上的屏幕，确保显示屏正常且清晰。
2.连接测试仪a.将测试仪的电源线连接到电源插座，并确保电源插座处于工作状态。
b.将测试仪的测试线连接到待测设备的漏电保护插座上。
c.根据测试仪的型号和使用方法，确保连接正确无误。
3.设置测试参数a.打开测试仪的电源开关，待测试仪开机完成后进入正常工作状态。
b.在测试仪的面板上，根据需要进行测试参数的设定。
c.根据待测设备的额定电压和额定电流，设置测试仪的电压和电流范围。
d.根据需要设定测试时间，通常可以选择10秒、30秒、60秒等。
4.进行测试a.将待测设备插入测试仪的测试插座中，并确保设备与测试仪的接触良好。
b.按下测试仪上的测量键，仪器开始进行测试。
c.在测试过程中，测试仪会显示电流值和测试时间，并实时更新测试结果。
d.等待测试时间结束后，测试仪会显示最终的测试结果。
e.如果测试结果显示为合格，则表示待测设备漏电情况正常；如果测试结果显示为不合格，则表示待测设备存在漏电现象。
5.结束测试a.测试完成后，将待测设备从测试仪的测试插座中拔出。
b.关闭测试仪的电源开关。
c.及时清理测试仪上的测试线和插头，保持仪器清洁。
6.注意事项a.在使用测试仪进行测试之前，确保自身和设备处于安全状态，防止电击和其他安全风险。
b.在使用测试仪时，应严格按照测试仪的说明书进行操作，并遵循相关的安全规范和操作规程。
d.定期检查和维护测试仪器，确保其正常工作和准确测量。
e.根据不同的国家和地区标准，设备的漏电电流限值可能有所不同，请参考相关标准进行测试和判断。
以上是泄漏电流测试仪的使用说明，希望能对使用者有所帮助。
泄漏电流仪操作说明
一：目的
指导设备操作人员对设备的正确操作，确保安全
二：适用范围
家.商.用电器及类似用途电器的泄漏电流的检验
三:操作步骤
1．接通电源，打开电源开关，按下预置键，调整预置调节，设置泄漏电流报警门限（一般为0.75mA）
2．时间设置:调整定时设置按钮,设置被测物所需的时间或设置为手动。
后将被测电器电压调整为额定电压的1.06倍,设置完成后,弹出设置按钮.
3．将被测样品电源线插入仪器的测试插座内,被测样品为导通状态.
4．按下启动按钮,测试灯亮,观察显示屏,当显示为≤设置的电流值时为合格反之则不合格.
5．将测试不合格的样机贴上不合格的标签,并放置于指定的区域待修,并做好相关的记录.修理后的样机必须重新测试.
6．操作员与被测物,测试时必须与大地绝缘.
四:注意事项
1. 每天生产前必须检查仪器是否正常,并按要求进行保养,做好保养记录
2. 仪器出现故障时,应立即停止使用,更换备用仪器,并请专业人员维修,并做好仪
器的维修记录.仪器故障前2小时生产的成品必需全数全检.
核准：制定。
惠州培训网
更多免费资料下载请进： 好好学习社区
泄漏电流测试仪点检设备操作指引
1.0 目的
为了规范漏电流测试仪点检设备操作，正确使用，确保其使用能满足产品测试要求，特制定此规定。
2.0适用范围
适用于本公司漏电流测试仪点检设备的操作。
3.0 职责
品管部专人负责维护，确认及点检。
4.0定义
泄漏点检工装——用于测试产品的泄漏电流测试仪是否合格的设备。
5.0程序流程：
5．1检定环境条件：
5．1．1相对温度：5-35℃
5.1.2相对湿度：45-95%RH
5．2检定频率：白天每班次检验一次。
5．3调整仪器电压及电流组值：电压为额定电压的1.06倍,电流值为:0.75Ma ，时间为：5秒。
5．4由品管部专人作点检，使用前需检查点检设备是否在校验有效期内，如此设备已过期
限，请及时送检。
5．5测试人员采用设备本身的正负极棒连接泄漏测试仪进行测试，以检查泄漏测试仪是否
可正常报警。
（判定方法：连接的漏电流低于仪器设定时应不可出现报警，连接的漏电流高于仪器设定时报警方为合格）。
5．6当有发现漏电流测试仪不合格时，应立即向上级汇报并停止使用该台机，要求更换另
外一台，并向前追踪距合格时段止的产品，需作返工重测。
5．7泄漏电流测试仪点检设备需保管好，不可损坏及遗失。
6．0相关确认检验报告：
6．1《泄漏测试仪每天使用前检查记录》PG-F111.A。
泄漏电流测试仪操作规`1范围适用于XXXXXXXX型泄漏电流测试仪的操作和维护。
2操作前核查2.1对泄漏电流测试仪的相关有效证书进行核查，确认在有效期内。
2.2试验条件确认2.2.1试验电压调整在220V±10%=242V。
2.2.2仪器内要有测试用定值标准阻抗MD。
2.2.3仪器要有正常状态和单一故障状态的转换功能。
2.2.4必要的稳压电源（为避免由于氧舱所在地的电网电压波动影响电压的输出及测量数值时，需增设）3操作程序3.1检查电源进线是否完好，测试仪保险丝是否正常。
3.2将测试仪通过稳压电源（必要时）接到电源上，打开测试仪开关，观察仪器各项指示灯是否正常，各项显示窗是否正常。
3.3将氧舱电源插头插入测试仪的电源输出插座内。
3.4将测试仪配置的专用输出导线插头插入仪器的“易触及件”插座，并将输出导线的另一端夹住被测氧舱的易触及部件。
3.5按动“相位”按扭选择被测氧舱的测量相位（相线、零线）。
3.6按动“启动”按扭观察电压显示窗口进行电压调节，至所需的测量电压（242V），泄漏电流显示窗口将显示泄漏电流的具体数值，泄漏电流应小于等于5mA。
3.7如泄漏电流超出设定的截断电流，测试仪将切断输出电压，并蜂鸣报警，此时可按复位按扭后重测。
3.8断开（可通过加开关进行控制）氧舱电源输入线（相线或零线），使氧舱进入单一故障状态，分别测试相线或零线对地的漏电流，应小于等于10mA。
3.9测试完毕、重复测试前或泄漏电流超漏报警时，必须按动复位按扭进行复位。
4 注意事项4.1仪器操作前应仔细阅读使用说明书。
4.2氧舱对地漏电流只能用专用设备检测，测试仪需满足“试验条件”各款的要求。
4.3测试时，仪器应放在绝缘橡胶板上，操作人员应站在绝缘橡胶上进行操作。
4.4在检测中氧舱易触及部件和所连接的器件均带有电压，切忌身体各部位触到。
4.5连接仪器输出导线必须在仪器复位状态下进行。
文件制修订记录为了规范操作过程，确保测试结果的准确性和使设备正常、安全运行，特制定此操作规程。
二、适用范围本文件适用于本公司对医用泄漏电流测试仪的操作。
三、规程内容3.1准备工作a.确认仪器处于有效且合格的计量状态b.仪器外壳接地良好；c.仪器外观检查无明显损坏或异常。
3.2 将测试线与后板正确连接。
3.3 按下电源开关，预热5-10分钟3.4 根据测试需要设置各项参数，直到面板上状态指示正确。
3.5 根据测试接线图接好样品，按下测试键。
3.6 测试后，电阻表显示值为样品接地电阻值。
3.7 选择定时测试时，接好线后只需按下测试按钮即可完成测试过程。
3.8 选择手动测试时，则要人工按下测试按钮结束测试。
3.9 测试结束测试时间到或再次按下测试键即结束本次测试，此时，仪器应处于复位状态。
关掉样品供电电源及仪器电源，卸下样品及相关配套四、操作方法1.0 仪器界面1.1 电源开关；1.2 启动钮：按下时，测试灯亮，泄漏测试端输出测试电压；1.3 复位钮：按下时，测试灯灭，无测试电压输出；1.4 测试装置（MD）输入端（接地端）；1.5 测试装置（MD）输入端；1.6 被测医用电气设备（FE）连接端；1.7 被测医用电器设备保护接地（PE）连接端；1.8 辅助电压输出端口，测量外壳漏电流、患者漏电流时选择使用；1.9 接地端口。
1.10 测试电源输出端；提供被测医用电气设备供电电路；1.11 泄漏测试电压调节钮；顺时针为大，反之为小；1.12 泄漏电流超漏指示灯；此灯亮表示测试的泄漏电流超过预置电流；1.13 测试状态指示灯：此灯亮表示仪器正处于测试状态；1.14 电压单位指示符；1.15 电压显示值指示窗口；1.16 泄漏电流单位指示符：点亮时为‘µA’，熄灭时为‘mA’；1.17 泄漏电源显示值指示窗口；1.18 测试时间单位指示符；1.19 测试时间显示值指示窗口；1.20 泄漏电流直流预置调节钮：当按下电流转换开关，处于DC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-2mA任意直流电流报警值；1.21 泄漏电流交流预置调节钮：当弹起电流转换开关，处于AC-1.同时按下泄漏电流预置按键，根据电流量程可设定0.005-10mA任意交流电流报警值；1.22 泄漏电流测试与预置转换开关；按下时结合泄漏电流转换开关、泄漏电流量程可设定并显示交、直流泄漏电流报警值，常态时可测得并显示实际交、直流泄漏电流值；1.23 泄漏电流量程值开关：按下时为0-200µA，弹出时为2/10mA；1.24 泄漏电流量程值开关：按下时为0-10mA，弹出时0-2mA；1.25 泄漏电流交流、直流显示值开关：按下时为直流电流显示，弹出时为交流电流显示；1.26 定时开关：‘开’时为1s-99s内任意设定（倒计时），‘关’时为手动；1.27 时间预置拨盘：可在1s-99s内任意设定定时时间；1.28 测试工作电压、辅助电压（V2）显示值开关：按下时为测试工作电压显示（power端口电压），弹出时为辅助电压（V2）显示（S9端口）；1.29 辅助电压（V2）调节钮：顺时针为大，反之为小；1.30 测试装置（MD）输入端（接地端）的接地开关：按下该端接地，弹出该端与地开路；1.31 PE连接端的接地开关：按下PE端接地，弹出PE端与地开路；1.32 FE连接端的接地开关：按下FE端接地，弹出FE端与地开路；1.33 接地开关：按下接地，弹出与地开路；1.34 辅助电压极性转换开关；1.35 正常/单一故障切换开关：按下时为‘正常状态’，弹出时为‘单一故障状态’（工作电源切换）；1.36 测试电源供电电路极性转换开关：相当于GB9706.1第194中b）条中的S5开关（工作电源切换）；2.0 使用操作2.1 测试准备2.1.1 接通测试仪电源开关使仪器处于开机状态；2.1.2 按启动按钮，调节泄漏测试电压调节按钮。
泄漏电流测试仪操作方法和测试注意事项泄漏电流测试仪如何操作泄漏电流测试仪紧要由试验电源、阻抗变换、量程转换、交直流转换、指示和声光报警电路构成，产品紧要用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻泄漏电流测试仪紧要由试验电源、阻抗变换、量程转换、交直流转换、指示和声光报警电路构成，产品紧要用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗，操作方法及事项如下：泄漏电流测试仪的操作方法：1、插上电源，接通电源开关，电源指示灯亮；2、选择电源量程，按下所需电流按钮；3、选择泄漏电流报警值；4、选择测试时间；5、将被测物接入测量端，启动泄漏电流测试仪，将试验电压升至被测物额定工作电压的1.06倍（或1.1倍），切换相位转换开关，分别读取二次读数，选取数值大的读数泄漏电流值。
当转换开关K 与零线接通时，测试仪所采样的是中线与外壳间的泄漏电流；当K 与相线接通时，测试的是相线与外壳间的泄漏电流。
必需注意的是：K与零线接通或K与相线接通，泄漏电流不愿定相同。
这是由于家用电器绝缘弱点的位置是随机的。
因此，泄漏电流测试应通过K转换极性，取其中的较大值作为被测电热器具的泄漏电流值。
泄漏电流测试仪测试注意事项：1、泄漏电流测量是带电进行测量的，被测电器外壳是带电的。
因此，试验人员必需注意安全，各式各样试验室应订立安全操作规程，在没有切断电流前，不得触摸被测电器。
2、在工作温度下测量泄漏电流时，假如被测电器不是通过隔离变压器供电，被测电器应彩绝缘性能牢靠的物质绝缘垫与地绝缘。
否则将有部分泄漏电流直接流经地面而不经过泄漏电流测试仪，影响测试数据的精准性。
3、应尽量削减环境对测试数据的影响，测试环境的温度、湿度和绝缘表面的污染情况，对于泄漏电流有很大影响，温度高、湿度大，绝缘表面严重污染，测定泄漏电流值较大。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。
根据测试设备的类型选择合适的测试线缆，将测试线缆的一个端口插入泄漏电流测试仪的测试接口，另一个端口连接到待测设备的测试点或电源插座。
2.仪器开机打开泄漏电流测试仪的电源开关，仪器将开始初始化，并显示系统状态。
在一段时间后，待测设备的泄漏电流数值将显示在仪器的屏幕上。
3.设置参数根据测试需要，设置仪器的参数。
如设定测试电压、测试时间、测试模式等。
测试电压是指施加到待测设备上的电压大小，一般可选择低电压（例如50V）或高电压（例如500V）。
测试时间是指持续施加电压的时间，一般可选择几秒到几分钟。
测试模式可以选择自动模式或手动模式，自动模式下仪器会自动进行测试并记录结果，手动模式下需要用户手动触发测试。
4.进行测试确认参数设置正确后，按下测试开始按钮，泄漏电流测试仪将开始施加电压到待测设备上，并开始测量泄漏电流。
在测试过程中，仪器将显示当前测量数值，并在测试结束后显示测试结果。
5.处理测试结果根据需要，将测试结果记录下来或导出到计算机进行进一步处理。
一般来说，泄漏电流是一个相对的数值，所以需要与设备的规格进行比较。
如果测试结果超过了设备规定的泄漏电流范围，说明设备存在泄漏问题，需要进行修理或调整。
三、注意事项1.在进行测试之前，应确保仪器和待测设备的连接正确，并保证连接线缆的质量良好，以免影响测试结果。
2.在测试过程中，应注意安全防护，避免触电风险。
禁止用湿手或脱漆的导线进行测试。
3.在测试之前，应检查待测设备的外部线路是否正确，避免因线路故障导致测试结果不准确。
4.使用仪器时，应按照仪器的规定操作，严禁擅自拆卸或改变仪器的内部结构。
5.使用完毕后，应将仪器关闭并拔掉电源线，以免长时间不使用造成损坏。

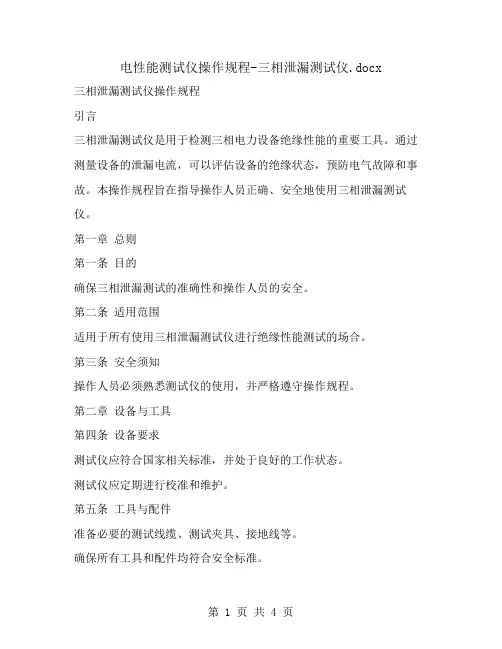

电性能测试仪操作规程-三相泄漏测试仪.docx三相泄漏测试仪操作规程引言三相泄漏测试仪是用于检测三相电力设备绝缘性能的重要工具。
通过测量设备的泄漏电流，可以评估设备的绝缘状态，预防电气故障和事故。
本操作规程旨在指导操作人员正确、安全地使用三相泄漏测试仪。
第一章总则第一条目的确保三相泄漏测试的准确性和操作人员的安全。
第二条适用范围适用于所有使用三相泄漏测试仪进行绝缘性能测试的场合。
第三条安全须知操作人员必须熟悉测试仪的使用，并严格遵守操作规程。
第二章设备与工具第四条设备要求测试仪应符合国家相关标准，并处于良好的工作状态。
测试仪应定期进行校准和维护。
第五条工具与配件准备必要的测试线缆、测试夹具、接地线等。
确保所有工具和配件均符合安全标准。
第三章操作前的准备第六条安全检查检查测试仪和配件是否有损坏或磨损。
确保测试环境符合安全要求，无高压电、易燃物品等。
第七条设备校准按照制造商的指导进行设备校准。
记录校准结果，以备后续参考。
第八条测试计划制定详细的测试计划，包括测试对象、测试时间等。
通知相关人员测试计划，确保测试期间的安全。
第四章操作步骤第九条三相泄漏测试步骤开机电测试仪：按照制造商的指导开启测试仪。
设置测试参数：根据测试要求设置测试电压、测试时间等参数。
连接测试线缆：将测试线缆连接到测试仪和被测设备。
接地：确保被测设备和测试仪正确接地。
开始测试：启动测试程序，记录测试数据。
数据分析：分析测试结果，判断设备的绝缘状态。
第十条注意事项测试过程中，非操作人员应保持安全距离。
测试过程中，避免接触测试线缆和被测设备。
第五章测试后的处理第十一条数据记录记录测试数据，包括测试时间、测试对象、测试结果等。
将测试数据整理成报告，供进一步分析和存档。
第十二条设备维护测试完成后，关闭测试仪并进行必要的清洁。
按照制造商的指导进行设备的维护和保养。
第十三条异常处理如果测试结果异常，应立即停止使用被测设备，并进行进一步检查。
根据测试结果，制定整改措施，确保设备的绝缘安全。
目录一．简介 (2)二．技术规格 (2)三．工作原理和方框 (2)四．使用说明和操作步骤 (4)五．使用注意事项 (5)六．测试举例 (5)七. 后板插座、接线柱说明 (6)一、简介：泄漏电流测试仪用于测量电器的工作电源（或其它电源）通过绝缘或分布参数阻抗产生的与工作无关的泄漏电流，其输入阻抗模拟人体阻抗。
JK系列泄漏测试仪产品是按照IEC、ISO、UL、JIS、等国际国内的安全标准要求而设计。
泄漏输出电压0～250V连续可调，输出功率为300VA（2675A）、1000VA（2675B）、2000VA（2675C）适合各种家用电器、电机、电子仪器、仪表、医疗、化工、整机等，以及强电系统的泄漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测试验设备。
JK系列泄漏测试仪产品是在吸收、消化国内外先进测试仪的基础上，结合众多用户的实际使用情况加以提高、完善设计而成的。
JK2675A/B/C型泄漏测试仪是一台全数显的改进型产品，可同时显示测试电压、泄漏电流和测试时间，可根据不同安全标准以及用户的不同需求连续任意设定泄漏电流报警值；在时间测试方面由倒计时数字显示，使测试时间精度提高到±1%以上，而且测试范围提高到99秒，功能更加丰富实用。
本仪器在电压取样上采用线性整流电路，使测试电压的指示值更确切的反映被测负载上的实际测试电压，误差更小，线性更小，精度更高。
仪器具有自动相位转换功能，以每2秒切换一次相位。
通过泄漏电流显示可以反映被测体泄漏电流的实际值，确保产品安全性能万无一失。
二、技术规格：1.泄漏测试工作电压：AC 100V～250V ±5% ±2个字（满度值）2.泄漏电流测试范围：AC 0～2mA/2mA～20mA两档±5% ±3个字3.泄漏电流报警值：AC 0.1mA～2mA/2mA～20mA ±5% ±3个字（可连续任意设置报警值）4.时间范围：1～99秒，连续设定和手动5.工作条件：环境温度0～40℃6.相对湿度：不大于75%7.体积：350mm x 270mm x 160mm8.重量：7kg9.电源：220V±10% 50Hz三、工作原理和方框图：（图一）JK2675E泄漏测试仪工作原理图泄漏电源测试仪主要由阻抗变换、量程转换、交直流转换、指示装置、超限报警电路和实验电压调节装置组成。
使用说明书LTC-602 检漏仪ab V.1.8.0 配24位A/ D 转换器仪器型号: LTC-602标准型文件编号: BDA-602-Standard V018 软件版本: 1.8.0L T C -6021. 介绍1.1使用特性31.2安全提示/危险源31.3设备的开箱/安装31.4生产过程的安全提示31.5设备的描述和安装41.5.1仪器正面和操作按钮41.5.2仪器背面和接口51.6操作模式和测试过程61.6.1压力差—压降61.6.2压力差—压升61.6.3 流量操作流程62.接口描述72.1正面接口72.2背面的接口72.2.1电源稳压连接72.2.2压缩气体的连接口72.2.3数码输入口 -外部控制82.2.4通过 BCD 代码选择程序 (Binär Code) 92.2.5数码输出口-外部控制102.2.6LTC-602上的PC接口113.操作3.1通用旋按式旋钮（一手操作旋钮）123.2标准界面133.3程序号选择143.4语言选择143.5. BCD-码 (Binär Code) 153.6过程控制163.7网络配置错误！未定义书签。
4.认证；维护；保修期194.1认证194.2维护指导和维护合同194.3保修期确认195.测试辅助和指导206.技术参数错误！未定义书签。
7.符合EC声明228.附件 II: 可选的 LTC-602 双通道2310.2标准泄漏件或标定的接口231. 介绍1.1 使用特性LTC-602 检漏测试仪（电脑）是一种用于气体压力、压力差和流量检测的测试装置，但不能用于侵蚀性气体的泄漏检查和流量测试，它可以用于手动的，也可用于全自动操作中。
测漏仪器不适合作爆破测试，这一点务必引起注意。
1.2 安全提示/危险源LTC-602 检漏测试仪的构造和制作充分考虑到危险因素和安全措施。
因此在实际应用中，最大限度地提供安全保证，而操作员尤其应该保证：——LTC-502 泄漏测试仪只能根据它的用途来使用。
COSMOLS-1863X泄漏仪操作简单步骤
1.设定测试压力：在仪器的后面，旋动手柄，设定好测试气体压力值（如4.2KPa）。
2.将机器“键面解锁”，使“键面解锁”灯亮，方法为长按“频道”+“>”键。
3.选择机器的频道：点按”切换“键，点按”频道“，再点按”频道“或者”单位“键，选择你需
要的频道。
（频道一般有十几个，选一个大家都没有用过的进行修改设置，否则修改了线上使用的，会影响到线上生产）
4.设定待测阀体内容积：
a)点按“切换”键，再点按“校正/补正”键，“警报设定HI”栏里出现当前值。
b)点按“频道”或者“单位”键，修改当前值，按“切换键”调整设定位数。
c)按“决定“键设定好当前值。
（如果不知道阀门的内容积，有两个渠道可以获取：第一，问阀门生产厂家，比较
准。
第二，用COSMO仪器的自配的喷嘴测试，见说明书）
5.公司里一般都设定好了泄漏量要求，可以不要动。
如果要修改，参见说明书。
6.连接好待测阀门，按”停止“键，再按”起动键“，一定时间后，如果”GO“灯亮（绿色），
验漏通过，否则视为泄漏。
泄漏测试仪操作说明一、准备工作：1.确保泄漏测试仪的电源充足，可以使用电池或接通电源适配器。
2.预热泄漏测试仪，根据设备说明书要求进行预热操作。
二、连接测试管路：1.检查测试管路是否完好无损，包括管道、接头、密封垫等。
2.将测试管路正确连接到泄漏测试仪上，确保接头牢固可靠。
3.若测试管路较长，可以使用支架或夹子固定，以免影响测试结果。
三、设置测试参数：1.根据实际需要选择合适的测试参数，包括压力范围、时间间隔等。
2.将测试参数输入到泄漏测试仪中，可以通过按键、旋钮或触摸屏等方式进行设置。
3.确认参数设置无误后，保存设置并开始测试。
四、进行泄漏测试：1.打开泄漏测试仪的电源开关，启动设备。
2.默认情况下，泄漏测试仪会开始进行自检程序，检查设备是否正常工作。
3.在设备显示屏上观察测试数据，包括当前压力、泄漏量等信息。
4.如果需要，可以手动调节压力控制阀，以达到所需的测试压力。
5.根据设备说明书的要求，进行相应的测试操作，如打开、关闭阀门等。
五、记录测试结果：1.在测试过程中，及时记录测试数据，包括开始测试时间、测试压力、泄漏量等。
2.可以使用测试仪自带的数据采集功能，或将数据导出到计算机进行存储和分析。
3.根据测试结果，判断被测物体或系统是否存在泄漏，并做出相应的处理措施。
六、结束测试：1.当测试完成或达到预设条件时，将泄漏测试仪关闭或断开电源。
2.清洁测试管路和泄漏测试仪，确保设备干净整洁，以备下次使用。
3.对泄漏测试仪进行定期维护和校准，以确保测试结果的准确性和可靠性。
七、注意事项：1.在操作泄漏测试仪之前，必须仔细阅读设备说明书，并按照要求正确操作。
2.在进行压力测试时，应注意安全，避免超过被测物体或系统的额定压力。
3.严禁在高温、高压或易爆环境下使用泄漏测试仪，以免发生危险事故。
4.配备适当的个人防护设备，如手套、护目镜等，以防操作过程中受伤。
综上所述，正确使用泄漏测试仪需要根据设备说明书进行操作，合理设置测试参数，进行泄漏测试并记录测试结果。
泄露测试仪说明书泄露测试仪在下列环境条件下可以绝对安全地使用：•室内使用•海拔3000公尺以下•周围操作温度从5°C到45°C•不会凝结的100%最大相对湿度•供应网络电压的波动不超过正常电压的15%•暂时过电压符合CEI664标准的安装类目II•CEI664标准的二级污染测试环境注意事项* 尽量保持测试环境清洁。
一般注意事项* 使用仪器前应阅读本使用手册。
* 所有与本仪器连接的电子装置必须依据其需要配备合乎标准的安全系统(保险丝﹑断路器…)。
* 为了避免电磁干扰，接到仪器的电线长度不应超过两公尺。
•电子主体必须接地线。
* 维修前请先拔掉与仪器相接的所有电子装置。
* 进行气动组件组合时应切断操作所需的空气供应* 当仪器通电后请勿打开它。
* 避免液体喷溅到仪器。
泄露测试仪简介泄露测试仪主要用来测试生产线上的气密零件，它们是特别为全自动和半自动工作台所设计。
其基本原理是测试两个充满相等压力的测试和标准零件之间差压的微小变化或下降。
原理图如下图1所示。
样品零件测试零件差压传感器压力传感器测试气体泄露仪用户?阀?阀图1它具有8开关量输入5继电器输出，配合系统的用户自定义编程，可以接受外部信号的控制，同时可以控制电磁阀、继电器等元件，从而轻松实现设备的全自动化。
测试特性：2.1差压测试测试范围精度最大分辨率0~1000Pa 满量程的3% 0.25pa0~10000Pa 满量程的3% 2.5pa2.2测试压力测试测试范围精度最大分辨率0~100KPa 满量程的1.5% 满量程的0.025%0~250KPa 满量程的1.5% 满量程的0.025%2.3机械调压阀0~400Kpa3.差压测试的主要类型有三种测试类型﹕直接测试﹑间接测试和密封零件测试。
这三种测试方法分别应用于压力下和真空条件下的测试。
其组态是依据应用而决定，且必须在仪器使用前设定。
3.1.直接/压降测试在测试和标准零件的压力被充到所要求的水平后，HRS泄露测试仪测试被平衡阀分开的两容积之间的差压。
泄露电流测试仪维护保养安全操作规程
一、泄露电流测试仪操作步骤
1. 测试前首先检查各电器部件是否完整，确认OK后，接通电源。
2.打开电源开关，按下预置键，调整预置电流，设置泄漏电流报警门限为
0.75mA，调整定时设置按钮,设置被测物所需的时间为3S, 将被测件插上测试
端，分别测试L或N相，按启动键程序进入测试状态，顺时针缓慢调节电压调节旋钮将被测电器电压调整为额定电压的1.06倍,设置完成后,弹出设置按钮.
3.分别测试L或N相，取测试的泄漏电流值大的一个既为所被测件的泄漏电流。
定时测试，将定时开关置在定时位置，调节定时拔盘开关，设定所需的定时时间，然后按下启动开关，并调节电压调节旋钮使输出电压至所需值。
4.在测试过程中，如果检测到的漏电流值超过设定的漏电流预置时，仪器会自
动报警并切断输出电压。
这时只要按下复位开关即可，仪器重新回到待测状态。
5.按下启动键观察测试结果，在设定时间内，超漏灯不亮，被测机型为合格，
否则不合格。
二、维护保养及注意事项
1.工作台面不能使用导电材质，操作者必须戴橡胶绝缘手套，座位下必须垫橡
胶绝缘垫，以防高压电击危险。
2.仪器必须可靠接地并和被测体的地线可靠相接。
3.在测试过程中，如发现任何异常情况请立即关闭电源。
操作人员离开岗位必
须断开仪器电源，防止事故的发生。
4.在日常清洁维护，必须在确保切断电源及电源插头的情况下进行。
5.仪器内部清洁工作必须有专人操作，平时禁止打开机箱。
6本机顶部请勿放置物品，在每次使用完毕后，保持清洁，以防灰尘过多，影响设备正常运行；
拟制：符海秋审核：批准：。
泄露测试仪说明书泄露测试仪在下列环境条件下可以绝对安全地使用：・室内使用・海拔3 0 00公尺以下・周围操作温度从5° C到45° C・不会凝结的1 0 0 %最大相对湿度・供应网络电压的波动不超过正常电压的15%・暂时过电压符合CEI 6 64标准的安装类目I I・CEI664标准的二级污染测试环境注意事项*尽量保持测试环境淸洁。
…般注意事项*使用仪器前应阅读本使用手册。
*所有与本仪器连接的电子装苣必须依据英需要配备合乎标准的安全系统（保险线、断路器…）。
*为了避免电磁干扰，接到仪器的电线长度不应超过两公尺。
・电子主体必须接地线。
*维修前请先拔掉与仪器相接的所有电子装宜。
*进行气动组件组合时应切断操作所需的空气供应*当仪器通电后请勿打开它。
*避免液体喷溅到仪器。
泄露测试仪简介泄露测试仪主要用来测试生产线上的气密零件,它们是特别为全自动和半自动工作台所设 汁。
其基本原理是测试两个充满相等压力的测试和标准零件之间差压的微小变化或下降。
原 理图如下图1所示。
图1它具有8开关量输入5继电器输出,配合系统的用H 自泄义编程,可以接受外部信号的控制, 同时可以控制电磁阀、继电器等元件，从而轻松实现设备的全自动化。
测试特性：2.1差压测试测试范围精度最大分辨率O-lOOOPa 满量程的3 % O.25pa 0-1 OOOOPa满量程的3 % 2.5 pa2.2测试压力测试测试范围精度最大分辨率 O-lOOKPa 满量程的1. 5% 满量程的0.0 2 5% 0-2 5 OK Pa满量程的1・5%满量程的0.025%2.3机械调压阀0~ 4 0 OK p a3. 差压测试的主要类型有三种测试类型：直接测试、间接测试和密封零件测试。
这三种测试方法分别应用于压力下和貞•空条件下的测 试。
其组态是依据应用而决左，且必须在仪器使用前设泄。
3.1. 直接/压降测试在测试和标准零件的压力被充到所要求的水平后，HRS 泄露测试仪测试被平衡阀分开的两 容积之间的差压。
在循环结朿时，HRS 泄露测试仪透过排气阀泄掉零件的压力。
3.2. 间接/压升测试测试零件被放入密封罩内并且将H RS 泄履测试仪与密封罩以气源管连接。
对此零件施以外 部加压（用高达2 OMPa 或2 0 Obar 的压力），而对密封罩施以轻微压力。
如果零件泄漏,密封罩 内的压力就会上升。
这种方法允许某些零件在高压时被测试而避免了相关的限制，II RS 泄 露测试仪只测试并测量密封罩内的压力。
如果大漏，则密封罩内的压力电子监视会使仪器转压力传感器nd阀测试气体样品零件测试零件换到安全状态。
3・3.密封零件测试此测试用于完全密封无法充气的零件，它们被放入加压的密封罩内，如图2所示。
在关闭2 个阀门后，如果测试零件泄露，则就会在差压传感器两端产生圧力差。
用户测试气体图24•测试操作方法4.1有标准件的测试方法测试被测零件和标准零件之间的压力变化，如图3所示。
理想的测试条件是：被测零件和标准零件相同，且苴连接到这两个零件的管子也相同（相同长度、直径和管的种类）。
有标准零件的测试较肖省时间，因为压力平衡时间较短。
适用于不会变形且有类似的热和机械效应的零件Q图34.2无标准件的测试方法测试被测零件和密封接头之间的压力变化，如图4所示。
在此较不建议采用无标准件的测试, 除非是测试非常小容积的零件：最好是有一左容积的标准零件会较客观。
H<力传感SK样諾寥件测试寥件密封接头测试零件图44・3中间归零测试法同时测试两个零件是可能的。
如图5所示，把英中一个零件接到测试端，另一个则接到标准件端，压差感应器测试相关于另一个的其中一个零件的压力降。
这种方法适用于不良品很少的状况（一般少于1%）,同时有两个不良品的机率是非常低的;这种方法也适用于可变形的零件及有不同于周国温度的固左温度的零件。
中央归零测试相当节省时间（因为同时测试两个零件）。
测试寥件1测试寥件2图55 •测试过程测试过程如下图6所示。
每个测试循环包括以下几个测试阶段：却等待时间：此段时间为测试循环激活后，但测试零件未完成密封连接且未被充满气之前的一段时间。
b）充气时间：测试和标准零件的加压。
在充气时间结束时，泄霍测试仪开始检查测试压力, 如果这个步骤不正确，仪器会显示测试压力错误。
c）稳定时间：测试零件和标准零件完全切断气体供应，且被加压到测试压力水平。
这短时间这两个零件之间的压力会抖动，并慢慢达到平衡。
如果测试压力不正确（英中一个零件有大量漏气），则测试压力会快速降低，仪器不会继续下一个测试模式而会指出错误。
d）测试时间：测试和标准件彼此被隔离且压力感应器开始测试两者之间的压力差异;讯号经由电子判定并显示出来,零件由此被侦测岀好或坏。
e ）排气时间。
测试完毕后，通过排气阀将测试和标准件中的气体排出去。
图64操作说明3.1泄漏仪测试前准备3.L1开机将泄漏测试仪的电啓插头与220V 单相交流电源相接，打开电源开关，待触摸屏进入欢迎 界面后，按按钮，进入“海瑞思泄漏测试控制系统界而”，如下图3」所示3.1.2测试气压调节将精密调压阀逆时针调到底，然后将压缩气源与泄漏仪接好，再把泄露测试仪与按 ，进行测试气压的设定。
顺时针缓慢凋节精密调压阀，并观察触摸屏上压力当前值的变化，当圧力达到测试压力值时，停止调代并将精密调压阀的调肖旋钮固怎，然后再次3・2泄漏仪用户系统基本操作介绍3.2.1按压按钮启动例如用手指轻轻触碰按钮_,可以听到“滴”的一声，表明按压按钮成功。
测试气压调节测试气压调节完成测试气压调节。
图3・132 2输入数据0.0例如用手指轻轻触碰数据输入则会出现数据输入键盘，在键盘上按下要输入的数据后按Enter,即可完成数据输入。
3.2.3输入密码当进行参数设左和操作模式设立时，必须先输入密码，才能进入参数设定界而。
当要求输入密码时，会弹出密码输入界而，按下界而上的键盘按钮I；弹出输入键盘•输入密码8 8 88后，按匚UR一I后，完成密码输入°3. 3泄漏仪校准当未进行测试，且泄漏测试仪的两个测试口也未被堵住时，触摸屏上显示压力值不为零，则可以通过在参数设左界面，按L回零安钮，使显示的压力值归零。
3.4操作模式主要有三种操作模式:泄露测试模式，减敏测试模式，用户自立义测试3.4.1泄露测试模式泄露测试模式，测量分辨率髙，适合测试微小泄露，对于泄爾小于5 OOOP a的产品，测量分辨率达2・5pju 泄露测试模式设置过程:B）进入系统菜单界而后，按成。
A ）开机后，进入系统控制界而，后按I按钮1泄露测试任务-并选择泄露测试任务，则测试模式选择完依次输入测试参数。
充气时间:设左预测零件的加压时间.稳泄时间:用于平衡测试产品内的气压。
测试时间:用于测试零件泄露量的时间。
放气时间:将零件中的压缩气体排空。
结果显示时间：显示测试结果的时间。
进气下限值：此功能用来设左充气压力的最大限制■如果超过限制会触发警告。
进气上限值：此功能用来设左充气圧力的最低限制■如果没有达到这个限制会触发警告。
测试允许值：此功能用来设立限制水准，低于此水准的测试零件被视为不良品。
系统菜单编写程序历史记录到U 盘历史记录清零D ）参数设左完成后,，进入泄漏仪控制界而，即可开始测试了。
C ）按参数设定按钮，进入参数设怎界而。
结果显示时间0.0 sI 泄需测试任务 ▼自定义测试任务并选择减敏测试任务，则测试模式选择完E ）^L —钮后，泄漏仪即可按照测试的参数进行测试。
3.4.2减敏测试模式减敏测试模式，测量分辨率较低，适合测试大泄露，对于泄露范国在lKpa~200Kpa 的产品, 分辨率达O.lKp a .泄露测试模式设置过程:A ）开机后，进入系统控制界而，后按1按钮B ）进入系统菜单界而后，按R 世露测试任务 ▼C）按参数设定按钮，进入参数设定界而，设左方式与泄履测试模式相同。
D）参数设泄完成后，按I泌砂进入泄漏仪控制界而，即可开始测试了。
启动E ）按| 槪钮后,泄漏仪即可按照测试的参数进行测试。
3.4.3用户自定义测试用户自左义测试模式，允许用户在触摸屏上写程序，控制测试仪上的继电器输岀，完成用户指圧的动作，并调用泄露测试任务或减敏测试任务，来组成用户自己的程序，从而实现测试的自动化。
下面以实例来介绍用户自左义测试。
B）进入系统菜单界而后，按I并选择自左义测试任务，则测试模式选择完成。
系统菜单要完成这样的动作，电路方而，只需将用戸的启动按钮与淞漏仪的XO 相连接，电磁阀与泄露 仪的Y1,Y3,Y 4相连接即可。
程序设左步骤如下：编写程序历史记录到U 盘历史记录清零泄需测试任务 ▼ 泄鬱测试任务 减敏测试任务编写稈序O 按m 竺討按钮，进入用户编程界而。
用户编程过程编号时间第01步；邛输出X 输入I 任歹I o 0.0 s 第02步；I end [\歸出氏输入|任务|0.0S第03步；| end |1葡出艮输人|任务| 0 0.0 5 第04步；| end|1嗡出艮输人|任务| 0 0.0 s 第05步：| end 陣出K 输入|任务|0.0 5 第06步：| end B 葡出K 输入|任务| 0 0.0 5 第07步：| end|Y 输出氏输入■〔任务|0 0.0 s 第囲步：| end |Y 输出K 输入|任务|0.0 S编译 下载456710 11 12 13 14 15 16 17计算 0例如，我们要求泄露仪完成这样的动作:外接输入按钮按下，则控制电磁阀1打开，经过2S 后，电磁阀3,4打开，经过1S 后，调用泄露测是任务，进行泄露测试，泄壺测试完成后，关闭 电磁阀1 ,3,4,从而完成一次测试。
0 12 3帮助I ）点击1?皿步:赳牌出咂1任钊按钮，使X 输入变亮,再点击编号栏的输入框L °_L 并输入相应的数据（输入的数据，可以用编号讣算器来计算），xo 对应的是1,时间栏输入0。
输入相应的数据（输入的数据，可以用编号计算器来计算），打开Y1对应的是2,时间栏输入2S a 并输入相应的数据（输入的数据，可以用编号计算器来计算），打开Y 3.Y4对应的是24, 时间栏输入ISo4）点击I 第血步:|_!抄陞出隣入|任包］按钮,使任务变亮，再点击编号输入框匚口并输入相应的数据（输入的数据，可以用编号计算器来汁算），泄露测试任务对应的是1,时间 栏输入OS 。
5）点击阿5步，丨end 隧世晦入|任务血•钮,使Y 输出变亮，再点击编号输入杠匚口，并输入相应的数据（输入的数据，可以用编号计算器来讣算），关闭Yl, Y3, Y4对应的 数据是0,时间栏输入0。
6）程序书写完毕后,如下图所示。
用户编程7）按编译按钮，然后按下载按钮2) 点击I3) 按钮，使Y 输岀变亮，再点击编号输入框1_£过程第⑴步；| end 隣出”输凡任爲 第02步；| end 斶?出贋输凡衽爲 第03步;| end 斶j 出K 输入|任务 第血步；| end 障出K 输入|任务 第05步：| end 出贋输凡再爲 第06步：| end 障出K 输凡匪 第07步:|end |Y 输出K 输入任务 第08步：| end 『侖出p ：输入|任务编译 下载0 0.0 0 2.0 01.0 0 0.0 0 0.0 0 0.0 00.0 00.0S S 5 5 5 5 5 50 123956T10 11 12 13 14 1516 17计算 24 帮肋010点击编号时间第01步：end 晦出K 输凡任务 第02步；| end 斶出贋输凡柱爲 第03步；| end 斶出p ：输入|任务第M 步；| end 『侖出K 输入|任务 第05步：| end 「嚇出K 输夭丁蒔 第06步；| end 陣出餐输刃衽爲 第07步；| end |Y 输出K 输入|任务 第08步；end |Y 输出K 输入|任务待程序下载完毕后，即可进行用户自左义测试了。
