水分测试仪操作说明

文件修正一览表
规范/表单权责维护主导单位：品保部
变更前：
●首次发行○修订○废止○手冊○程序书●指导书
1. 目的
为更好的操作,维护机器及确保测试结果的准确度,便于操作员使用及保养仪器,特制定此操作说明。

2. 范围
使用于本公司成型前塑胶颗粒的含水率测量。

3. 参考记录
3.2《量规仪器总览表》
3.3《仪器校验状态标签》
3.4《仪器异常处理报告》
3.5《仪器点检表》
4. 名词定义
无
5.维护单位
品保部
6. 权责
品保部：管理、操作、保养本仪器
7. 作业程序与说明
水分测试仪
● 首次发行 ○ 修订
○
废止
○
手冊
○
程序书
●
指导书
7.1外观图 7.2操作步骤：
1. 2. 3.
电源按键启动。

开机（短按） 关机（长按）
打开盖子，观察样品盘手柄是否归位。

OK 后按T 键去皮归零
将需要测量的塑胶颗粒倒入样品盘中，重量为10-15克
4.
6.
7.3 注意事项：
7.3.1 此设备为高温设备，测试期间和取样期间需小心样品盘烫伤。

7.3.2 设备通电后，务必等待30分钟后，方可进行测试。

7.3.3 设备工作环境为温度5°-40°，湿度15%-85%，使用时仪器需为水平状态。

7.3.4 设备避免受潮，受尘，爆嗮。

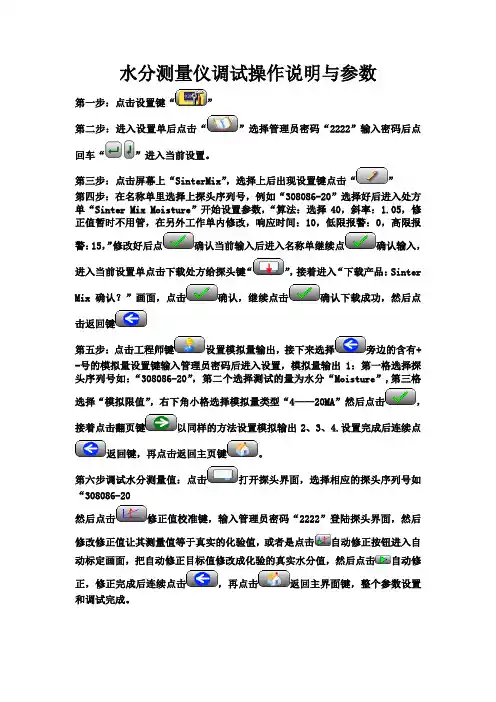

水分测量仪调试操作说明与参数
第一步：点击设置键“”
第二步：进入设置单后点击“”选择管理员密码“2222”输入密码后点回车“”进入当前设置。

第三步：点击屏幕上“SinterMix”，选择上后出现设置键点击“”
第四步：在名称单里选择上探头序列号，例如“308086-20”选择好后进入处方单“Sinter Mix Moisture”开始设置参数，“算法：选择40，斜率：1.05，修正值暂时不用管，在另外工作单内修改，响应时间：10，低限报警：0，高限报
警：15，”修改好后点
确认当前输入后进入名称单继续点确认输入，
进入当前设置单点击下载处方给探头键
“”，接着进入“下载产品：Sinter
Mix
确认？”画面，点击
确认，继续点击确认下载成功，然后点
击返回键
第五步：
点击工程师键设置模拟量输出，接下来选择旁边的含有+ -号的模拟量设置键输入管理员密码后进入设置，模拟量输出1：第一格选择探头序列号如：“308086-20”，第二个选择测试的量为水分“Moisture”,第三格
选择“模拟限值”，右下角小格选择模拟量类型“4——20MA ”然后点击，
接着点击翻页键以同样的方法设置模拟输出2、3、4.
设置完成后连续点
返回键，再点击返回主页键。

第六步调试水分测量值：点击打开探头界面，选择相应的探头序列号如“308086-20
然后点击修正值校准键，输入管理员密码“2222”登陆探头界面，然后
修改修正值让其测量值等于真实的化验值，
或者是点击自动修正按钮进入自
动标定画面，把自动修正目标值修改成化验的真实水分值，然后点击自动修
正，修正完成后连续点击
，再点击返回主界面键，整个参数设置
和调试完成。

1
A/0 分次 1/1
测量烘烤后的原材料含水量，以确保原料干燥达到注塑所需的标准从而保证产品品质。

干燥后的塑胶原料颗粒。

：IPQC 人员
第一步：开启仪器。

按〖〗 开关，将水平调节脚调到水平 目视水平指示器中的水平泡在 圆圈中间为水平。

第二步：测量方法，按
Funcion ，→按 F1→按Profile 向上键， 选择要测量的原料条 件，如PC-2805选择 PC-
再按回车键两次确认测量条件 。

第三步：打开加样腔，将空的 样品盘放入样品盘手柄中，再 将其放入加样腔，确保样品盘 手柄的舌状物完全嵌入防风圈 的凹槽中，注意，必须将样品 盘平放在手柄中；然后关闭加 样腔，仪器将自动去皮归零 后，再打开加样腔。

第四步： 开始测量，去机台取 干燥后的原料颗粒30g 左右， 添加到样品盘，关闭加样腔， 仪品将自动测量样品的水分， 待干燥过程结束后仪器会显示 烘烤下一个样品。

打开加样
腔，将样品盘手柄从加样腔小
心取出，测量结束，数据显示 ≤0.020%即水分测试OK.（备 注：在测试样品水分的过程中 注意灼伤危险。

）
修订记录
修订日期 修订内容 版本/次 核准
审核
制 作
2015.05.09
新版发行
A/0
奚测量 结果。

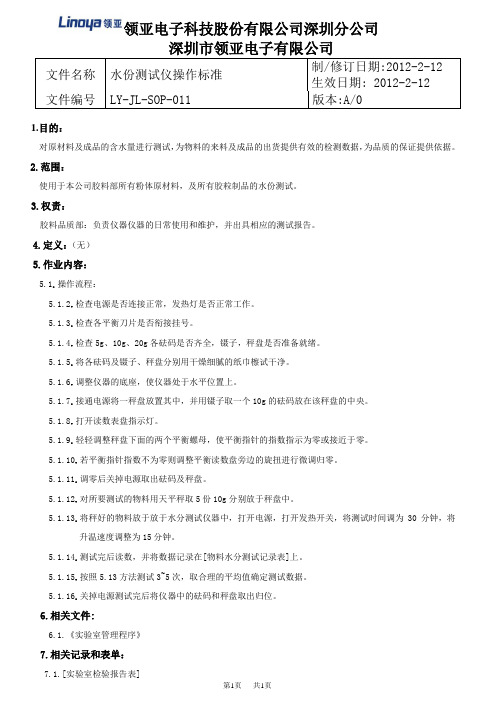

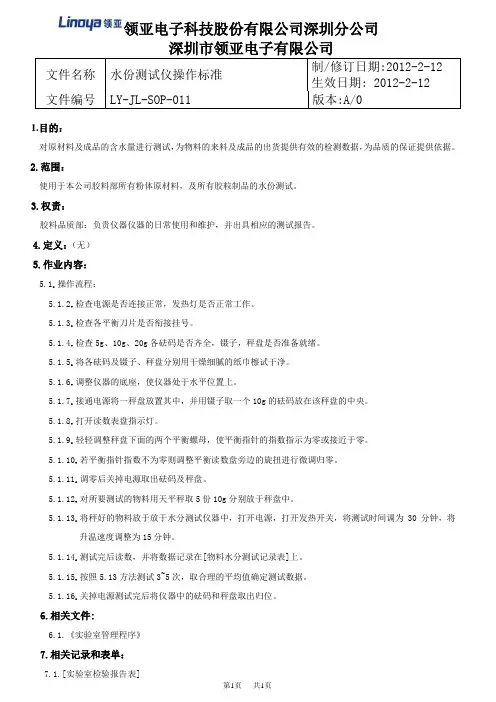

领亚电子科技股份有限公司深圳分公司 深圳市领亚电子有限公司文件名称 水份测试仪操作标准 制/修订日期:2012-2-12生效日期: 2012-2-12文件编号 LY-JL-SOP-011版本:A/0第1页 共1页 1.目的：对原材料及成品的含水量进行测试，为物料的来料及成品的出货提供有效的检测数据，为品质的保证提供依据。

2.范围：使用于本公司胶料部所有粉体原材料，及所有胶粒制品的水份测试。

3.权责：胶料品质部：负责仪器仪器的日常使用和维护，并出具相应的测试报告。

4.定义：（无）5.作业内容：5.1.操作流程：5.1.2.检查电源是否连接正常，发热灯是否正常工作。

5.1.3.检查各平衡刀片是否衔接挂号。

5.1.4.检查5g 、10g 、20g 各砝码是否齐全，镊子，秤盘是否准备就绪。

5.1.5.将各砝码及镊子、秤盘分别用干燥细腻的纸巾檫试干净。

5.1.6.调整仪器的底座，使仪器处于水平位置上。

5.1.7.接通电源将一秤盘放置其中，并用镊子取一个10g 的砝码放在该秤盘的中央。

5.1.8.打开读数表盘指示灯。

5.1.9.轻轻调整秤盘下面的两个平衡螺母，使平衡指针的指数指示为零或接近于零。

5.1.10.若平衡指针指数不为零则调整平衡读数盘旁边的旋扭进行微调归零。

5.1.11.调零后关掉电源取出砝码及秤盘。

5.1.12.对所要测试的物料用天平秤取5份10g 分别放于秤盘中。

5.1.13.将秤好的物料放于放于水分测试仪器中，打开电源，打开发热开关，将测试时间调为30分钟，将升温速度调整为15分钟。

5.1.14.测试完后读数，并将数据记录在[物料水分测试记录表]上。

5.1.15.按照5.13方法测试3~5次，取合理的平均值确定测试数据。

5.1.16.关掉电源测试完后将仪器中的砝码和秤盘取出归位。

6.相关文件:6.1.《实验室管理程序》7.相关记录和表单：7.1.[实验室检验报告表]。

ZSD-1自动水分测定仪标准操作及维护保养规程1.目的建立ZSD-1水分快速测定仪标准操作及维护保养规程，确保水分快速测定仪的正常使用。

2.范围适用于ZSD-1水分快速测定仪的操作使用。

3.术语或定义N/A4.职责仪器管理员及仪器操作人员对本规程的实施负责。

5.程序5.1 操作方法5.1.1零位的校正在秤盘内加上10g砝码，然后开启天平，若不平衡，关闭天平，调节横梁前端的小平衡铊，当零位刻线在基准刻线上方时，小平衡铊的调节无法使零位刻线对准基准刻线，则按下列步骤和方法调整：5.1.1.1关闭天平，将小平衡铊调整到小平衡螺杆的中央，打开开关旋钮，观察加载10g 砝码的秤盘上下摆动，然后再关闭天平。

5.1.1.2取出横梁，关闭天平，拔掉底座后部的电源插头，抽出隔热板，拿去秤盘，十字秤盘，小心翼翼地取出横梁。

5.1.2分度值的检查和调整5.1.2.1校正零位后，在秤盘上减10g砝码，此时投影屏上未位刻线（不包括辅助线）应对准基准刻线，误差不大于+1个分度。

5.1.2.2超过允差时，可切断电源，取下横梁，旋动横梁下端的感量铊，反复进行调整。

5.1.2.3当基准刻线对准未位刻线上方时，感量铊往上旋，当基准刻线对准未位刻线下方时，感量铊往下旋。

一般相差一个分度左右。

5.1.2.3 注意：在秤盘上增减砝码，尤其是旋动平衡铊时，一定要先关闭天平，旋动平衡铊和感量铊后，必须锁紧，以防松动。

（一般情况下在仪器出厂时已经校正好，不需再行调整）。

5.1.3烘干温度的设定和定时温度控制器的使用型水分快速测定仪是靠电压调节器进行温度调节，一般电压调至到220V 时，温度也随之降低，由于电压调节器与温度之间的特性是非线性的，因此电压调节器片上的分度是不等值的。

5.1.3.1粗调SH10A型水分快速测定仪起始加温时，应把控制钮转到最大位置，使温度迅速上升，当接近试样物质所需的温度值时，匀逆时针旋转调温旋钮，使红外线灯泡正好熄灭，此时控温点应微小于试样的温度设定值：5.1.3.2微调微调控温旋钮，同时观察湿度计是否达到要求设定的温度，若正好达到温度设定值，逆时针转动控温旋钮至红外线灯正好熄灭，此时控温点重合，若温度误差超过+30时，可继续调节器节控温旋钮，直至到达设复现象，这说明温度控制器在自动控制温度（由于控制器采用半导体热敏电阻，其特性是非线性，因此调温旋钮所指示的刻度并非温度值，正确值应以温度计指示为准）。

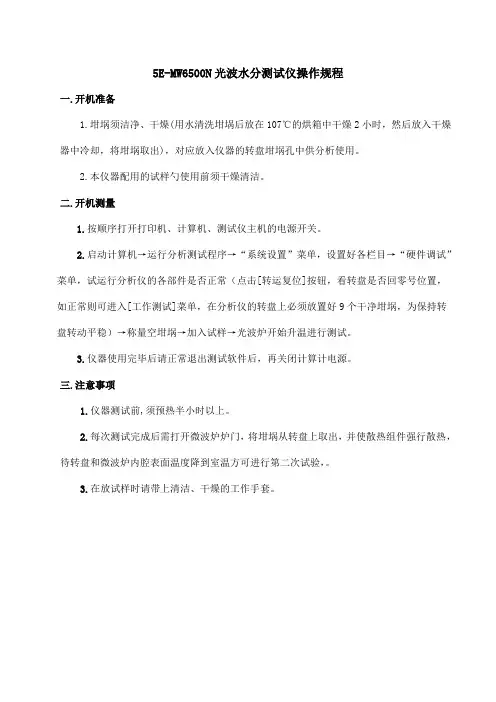

5E-MW6500N光波水分测试仪操作规程
一.开机准备
1.坩埚须洁净、干燥(用水清洗坩埚后放在107℃的烘箱中干燥2小时，然后放入干燥器中冷却，将坩埚取出)，对应放入仪器的转盘坩埚孔中供分析使用。

2.本仪器配用的试样勺使用前须干燥清洁。

二.开机测量
1.按顺序打开打印机、计算机、测试仪主机的电源开关。

2.启动计算机→运行分析测试程序→“系统设置”菜单，设置好各栏目→“硬件调试”菜单，试运行分析仪的各部件是否正常（点击[转运复位]按钮，看转盘是否回零号位置，如正常则可进入[工作测试]菜单，在分析仪的转盘上必须放置好9个干净坩埚，为保持转盘转动平稳）→称量空坩埚→加入试样→光波炉开始升温进行测试。

3.仪器使用完毕后请正常退出测试软件后，再关闭计算计电源。

三.注意事项
1.仪器测试前,须预热半小时以上。

2.每次测试完成后需打开微波炉炉门，将坩埚从转盘上取出，并使散热组件强行散热，待转盘和微波炉内腔表面温度降到室温方可进行第二次试验，。

3.在放试样时请带上清洁、干燥的工作手套。

水分快速测定仪操作规程1、操作方法：1.1干燥处理：把需用的称盘全部放进干燥箱内，斜靠在两边的壁上进行加热，去除吸附水分。

2、称试样物质的重量：称试样物质和重量必须在常温下进行，取样可以采取下两种方法：2.1 仪器经干燥处理冷却到常温后，用10g砝码效正天平零位，然后对试样物质进行称量，按选定的量值把试样物质全部称好，放置在备用称盘或其它容器内。

（试样物质重量不得超过10g。

2.2 选用精度不低于5mg的天平称试样物质里量，这种取样方法尤其适用于生产工艺过程中的连续测试工作，能大大加快测试速度。

3、预热调零：由于天平是不等臂上皿式，工作时称盘在干燥箱内上下运动，时间一长，干燥箱内称架热量会传到横梁一端，使横梁一臂受热生产膨胀伸长，改变常温下平衡力和、距，使天平零位改变，产生天平误差。

消除误差方法：3.1 在加砝码盘内加上10g砝码，按下红外线灯电源开关，约20分钟后再开启天平，观察投影屏上的刻度线不再移动时即可效正，如果产生怀疑，应按上述方法重新效正。

3.2 每次测试结束后，取下试样，在称盘上放10g砝码，这时再观察天平零位平衡值与测试前平衡之差，此值应折合在含水率上。

4、加热测试：天平经预热调零后，取下10g砝码，把预先称好的试样物质均匀地倒在称盘内（当试样重量在10g以下，应在加码盘内加适量的平衡砝码，使天平平衡），然后对试样物质进行加热。

（加热时天平可关闭，待设定时间到再开启天平，这样使天平刀子不容易磨损，并且保证了天平的再现性。

）在使用10g或5g的定量试样时，样品的含水量不大于1g，可在投影屏内直接读取试样的含水率。

若样品的含水量大于1g，应关闭天平在加码盘上添加1g砝码后，继续测试。

如果试样物质在加温很长时间里仍达不到恒重点，一般有两种可能：4.1 试样温度偏低水分蒸发缓慢；4.2 试样温度偏高使试样中游离水蒸发的同时，试样物质本身被挥发或分解，甚至被溶化。

因此试样的温度和时间是测定水分正确性关键，在试样的失重曲线上会有一段恒重点，可用低温加热使这段恒重点适当延长，便于观察和掌握读数的时间。

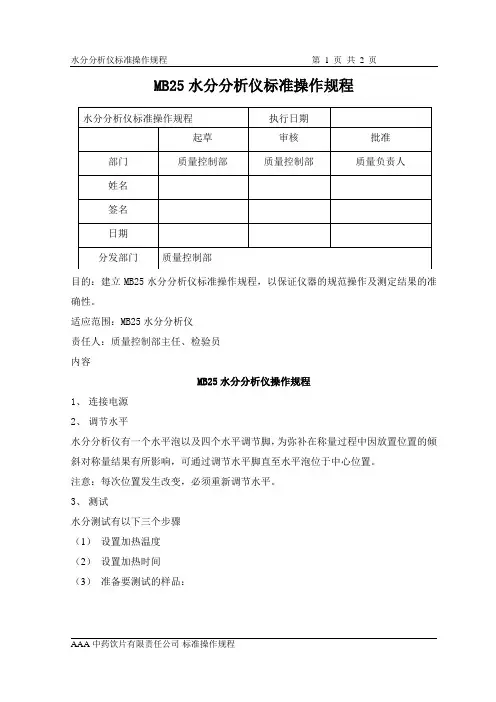

MB25水分分析仪标准操作规程
目的：建立MB25水分分析仪标准操作规程，以保证仪器的规范操作及测定结果的准确性。

适应范围：MB25水分分析仪
责任人：质量控制部主任、检验员
内容
MB25水分分析仪操作规程
1、连接电源
2、调节水平
水分分析仪有一个水平泡以及四个水平调节脚，为弥补在称量过程中因放置位置的倾斜对称量结果有所影响，可通过调节水平脚直至水平泡位于中心位置。

注意：每次位置发生改变，必须重新调节水平。

3、测试
水分测试有以下三个步骤
（1）设置加热温度
（2）设置加热时间
（3）准备要测试的样品：
●把空的样品盘放入盘托架，放在支架上。

●按下去皮键清零，去除样品盘的重量。

●取出样品盘，放入样品（样品必须大于0.5g）。

●把样品均匀地分散在样品盘上。

●把装有样品的样品盘放回盘托加上，显示屏会显示样品的称量值。

（4）关上加热罩。

（5）短按
○1←键开始测试。

（6）当测试结束后会显示测试的结果并闪烁。

（7）按住键改变所显示的测量结果。

（8 ）按住“→T←”键退出此次测试，回到称量模式，等待下一次测试。

注意：在测量过程中，如果打开加热罩时，加热时间超过30秒，在显示屏上显示的数值为当前测的数值；若加热时间少于30秒，则返回到称量模式，该测试无效。
