WEGASUN-M6语音识别模块产品使用说明书V2.0重要声明：本说明书仅用于WEGASUN-M6语音交互模块的入门辅助，对手册中的功能描述不做确定性保证，手册内容如有变动，恕不另行通知，可通过公司官网下载最新版本。
如模块功能性变动带来的损失本公司不承担任何责任。
版权声明：版权、最终解析权归珠海时代电子科技有限公司所有。
未得到本公司书面许可，禁止引用本公司图案商标及文字商标。
目录产品介绍篇一.概述 (3)二.应用领域 (3)三.产品功能介绍 (3)四.产品性能参数 (4)五.产品及配件 (4)产品配置篇一.产品接线方法（以高配版为例） (5)二.安装USB设置驱动 (5)三.WEGASUN-M6语音识别专家软件介绍 (6)案例快速上手篇案例1，设置“识别词条”和“反馈语文本” (7)案例2，将“大管家”模式设置成“对话模式” (9)案例3，将对话模式设置成自定义唤醒模式 (10)案例4，将“反馈语音文本”设置为调用TF卡中的语音文件 (12)案例5，设置“词条缓冲区”，应用更多词条 (15)案例6，采用“调用记事本设置”一次性对多个指令进行设置 (16)案例7，更改“发音人”、“语速”、“音量”、“音调”等，实现不同播放效果 (19)智能控制设备篇一.语音控制智能插座 (20)二.语音控制智能开关 (24)三.语音控制四路继电器 (28)四.语音控制力沃墙壁开关 (31)五.语音控制杜亚窗帘机 (35)六.语音控制红外设备（未整理） (35)附件一．WEGASUN-M6核心板引脚定义 (39)二．最小系统框图 (40)三．WEGASUN-M6标准版模块电路理图 (40)一．概述WEGASUN-M6模块是珠海时代电子科技有限公司推出的一款集语音识别、语音合成、语音（MP3）点播、RF （射频）功能、红外功能于一体的多功能模块。
二．应用领域目前主要应用在智能家居、对话机器人、车载调度终端、高端智能语音交互玩具、楼宇智能化、教育机器人等方面。

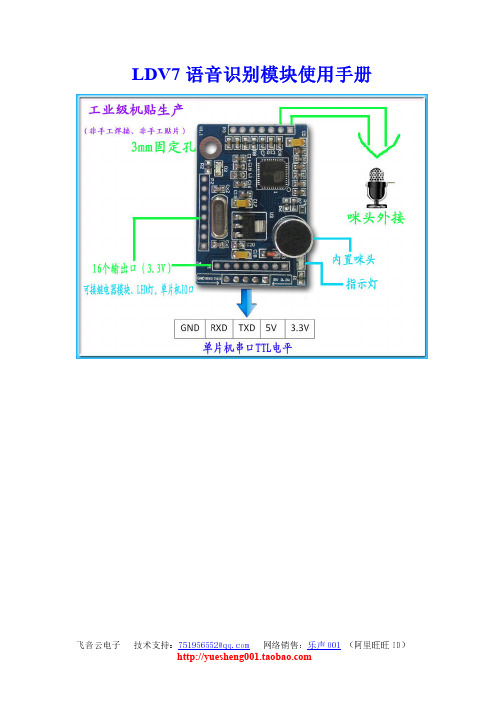

飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）LDV7语音识别模块使用手册目录1、初次使用测试步骤 (3)2、配套程序识别命令修改步骤 (4)（1）添加关键词和识别码 (4)（2）定义识别码 (5)（3）修改处理函数 (5)3、与单片机设备串口通讯 (7)4、程序下载说明 (8)5、灵敏度（识别距离）调节说明 (8)5、其他说明 (9)6、注意事项 (9)飞音云电子技术支持：751956552@网络销售：乐声001（阿里旺旺ID）1、初次使用测试步骤（1）按照图1所示，连接USB下载器，接上GND、RXD、TXD、5V，注意RXD/TXD必须交叉连接，才能进行一收一发通信，在PC机上打开串口调试工具，设定波特率为Array 9600bit/s。
（2）将USB下载器连接到PC机，查看该下载器在PC机中占用的串口通道，然后对应选择调试工具的串口号，设定后，重新给模块通上电源（拔下GND连接线，再重新连接，（图1）即可以重新上电，下载程序时冷启动也是一样的操作），这时，调试工具接收窗口将打印出相关口令。
（3）本模块出厂默认下载的是口令模式程序，用户根据串口所示的口令内容，先对着咪头发一级口令（“小杰”），待板上的D1灯点亮后，可以开始对其他二级口令的识别，如此循环操作识别。
识别操作。
如识别成功，则有相关反馈信息。
（4）调试完毕（5）测试好模块后可以与其他单片机设备进行通讯，连接方式和测试方法与在PC机调试一样。
飞音云电子技术支持：751956552@网络销售：乐声001（阿里旺旺ID）飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）2、配套程序识别命令修改步骤（1）添加关键词和识别码打开程序，在LDChip.C 文件中找到uint8LD_AsrAddFixed()函数，在该函数里面可以找到如下图所示内容：----根据关键词的数量和长度修改宏定义DATE_A 和DATE_B ,例如您要添加10个关键词，在这些关键词中最长的一句长度为30，那么定义如下：#define DATE_A 10#define DATE_B 30---sRecog[][]数组为关键词数组，添加内容为拼音输入方式，例如想添加“开灯”命令，则写入“kai deng ”，每个汉字间的拼音用空格隔开。

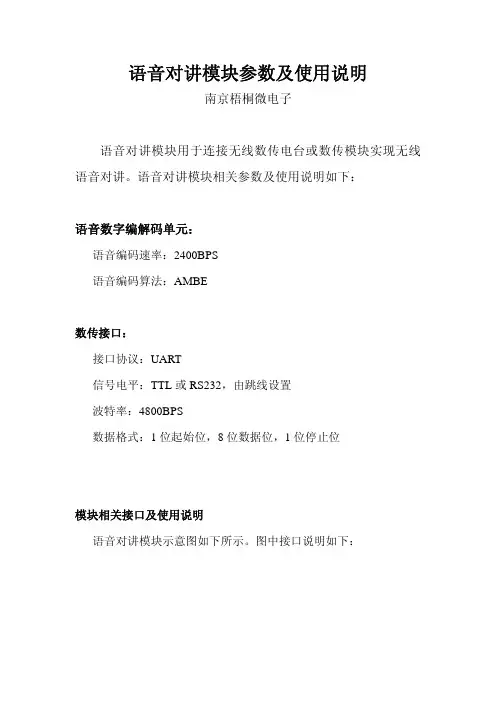

语音对讲模块参数及使用说明
南京梧桐微电子
语音对讲模块用于连接无线数传电台或数传模块实现无线语音对讲。
语音对讲模块相关参数及使用说明如下：
语音数字编解码单元：
语音编码速率：2400BPS
语音编码算法：AMBE
数传接口：
接口协议：UART
信号电平：TTL或RS232，由跳线设置
波特率：4800BPS
数据格式：1位起始位，8位数据位，1位停止位
模块相关接口及使用说明
语音对讲模块示意图如下所示。
图中接口说明如下：
J1: 电源插头，接5V电源；
J2、J3: 对讲手咪接口，接带PTT按键手咪或耳机；J4: 数字电源跳线，数字电源可选择5V或3.3V；
J5: 数据及信道接口，信号定义如下:
1：GND 地
2: VCC 5V电源
3: TX 数据发送，TTL电平
4: RX 数据接收，TTL电平
5: GND 地
6: RX232 数据接收，232电平
7: TX232 数据发送，232电平
8: SLP 备用
9: RST 备用
J6: 扩展接口，用户可以扩展IO口或SPI键盘芯片接口；
JP1: 数传接口选择，JP1最左端上下插针不跨接跳线帽选择232接口电平，JP1最左端上下插针跨接跳线帽选择TTL接口电平。
对讲连接示意图
手
咪。
Chipintelli Technology Co.,Ltd.CONFIDENTIAL ALL RIGHTS RESERVED.This document is not to be reproduced,modified,adapted,published,translated in any material form in whole or in part nor disclosed to any third party without the priorwritten permission of Chipintelli Technology Co.,Ltd.文档分类：硬件开发文档名称：CI-D0XGS02S 模块数据手册文档日期：2022/09/09请点击下载PDF文档CI-D0XGS02S模块数据手册模块介绍概述本模块是针对低成本离线语音应用方案开发的一款通用、便携、低功耗高性能的语音识别模块，型号为CI-D0XGS02S；CI-D01GS02S主芯片为CI1301，CI-D02GS02S主芯片为CI1302，CI-D03GS02S主芯片为CI1303；三个型号的模块管脚完全兼容，区别为主芯片型号不同，CI-D03GS02S的主芯片CI1303比CI1302和CI1301的Flash 多,可以支持更多的词条数量，更大的算法模型和更多的软件功能。
图1 模块框图该模块具有以下特点：模块体积小巧，长宽为18x20mm，工作电压为3.6V-5V，带一路麦克风、一路喇叭和2路UART的接口、2路PWM 接口。
对外接口采用2排邮票孔和插针孔，方便采用回流贴片使用和焊接插针使用。
模块主芯片支持离线神经网络计算，支持单麦克风降噪增强，单麦克风回声消除，360度全方位拾音，可抑制环境噪音，保证嘈杂环境中语音识别的准确性。
使用本模块进行离线语音识别不依赖网络，时延小，性能高，可实现97%以上的高识别率，10米超远距离识别，响应时间最快达到0.2S。
语音模块使用说明书V1.1(型号：YL07)秦皇岛千目电子有限公司电话：************/3250825传真：************地址：河北省秦皇岛市海港区和平大街和平E站1.产品特性 (3)2.产品图片、接口介绍及典型应用示意图 (4)42.1产品外形和接口图片..................................................................................................................................................................................................................442.2接口介绍..........................................................................................................................................................................................................................................................442.2.1左侧8P 蓝色端子........................................................................................................................................................................................................442.2.2右侧4P 蓝色端子........................................................................................................................................................................................................442.2.3 3.5音频输出..................................................................................................................................................................................................................442.2.4右侧2P 蓝色端子.. (4)42.3产品尺寸图 (4)42.4七路按键控制放音接线示意图..................................................................................................................................................................................553.语音录制过程................................................................................................................................................................................................................................................................553.1准备音频文件..........................................................................................................................................................................................................................................553.1.1打开一个任意格式音频文件....................................................................................................................................................................663.1.2另存文件 (6)63.1.3选择另存格式 (6)63.2音频文件存储到指定目录..................................................................................................................................................................................................773.3连接好硬件设备..................................................................................................................................................................................................................................773.4软件录音..........................................................................................................................................................................................................................................................883.4.1连接设备....................................................................................................................................................................................................................................883.4.2连续录音..................................................................................................................................................................................................................................883.4.3放音测试 (9)93.5软件设置参数 (9)93.5.1设置485的波特率和设备ID ID (9)93.5.2设置触点信号采集方式..................................................................................................................................................................................994.放音应用............................................................................................................................................................................................................................................................................10104.1触点触发方式......................................................................................................................................................................................................................................10104.1.1闭合播放一次..............................................................................................................................................................................................................10104.1.2闭合循环播放.. (10)104.1.3断开播放一次 (10)104.1.4断开循环播放................................................................................................................................................................................................................10104.1.5触点变化播放................................................................................................................................................................................................................10104.1.6矩阵键盘.. (10)104.2RS485通讯触发方式 (11)4.2.1RS485连接控制示意图........................................................................................114.2.2通讯协议 (11)5.性能参数 (11)6.1注意事项 (11)6.1.1音频输出接口.......................................................................................................116.1.2 3.5音频输出接口.. (11)6.2常见问题......................................................................................................................................................................................................................................................12126.2.1录音是软件连接不上.. (12)126.2.2录音软件按钮不可用 (12)126.2.3RS485转换器导致软件连接不正常........................................................................................................................................12127.技术支持及联系方式 (12)12语音模块使用说明书(型号：YL07)YL07语音模块是基于YS07型语音模块改版型号。

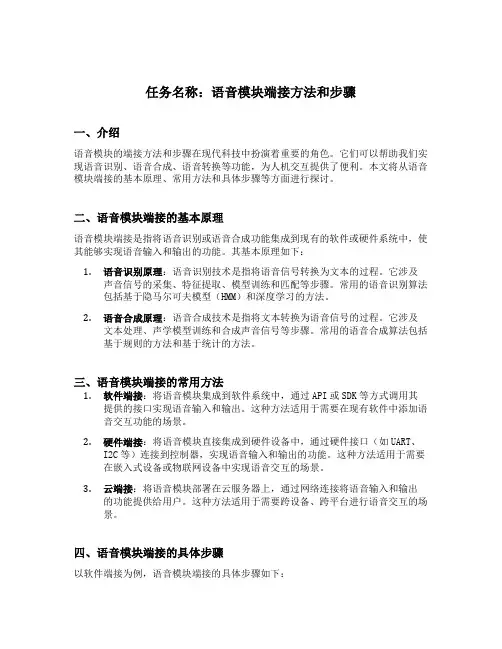

任务名称：语音模块端接方法和步骤一、介绍语音模块的端接方法和步骤在现代科技中扮演着重要的角色。
它们可以帮助我们实现语音识别、语音合成、语音转换等功能，为人机交互提供了便利。
本文将从语音模块端接的基本原理、常用方法和具体步骤等方面进行探讨。
二、语音模块端接的基本原理语音模块端接是指将语音识别或语音合成功能集成到现有的软件或硬件系统中，使其能够实现语音输入和输出的功能。
其基本原理如下：1.语音识别原理：语音识别技术是指将语音信号转换为文本的过程。
它涉及声音信号的采集、特征提取、模型训练和匹配等步骤。
常用的语音识别算法包括基于隐马尔可夫模型（HMM）和深度学习的方法。
2.语音合成原理：语音合成技术是指将文本转换为语音信号的过程。
它涉及文本处理、声学模型训练和合成声音信号等步骤。
常用的语音合成算法包括基于规则的方法和基于统计的方法。
三、语音模块端接的常用方法1.软件端接：将语音模块集成到软件系统中，通过API或SDK等方式调用其提供的接口实现语音输入和输出。
这种方法适用于需要在现有软件中添加语音交互功能的场景。
2.硬件端接：将语音模块直接集成到硬件设备中，通过硬件接口（如UART、I2C等）连接到控制器，实现语音输入和输出的功能。
这种方法适用于需要在嵌入式设备或物联网设备中实现语音交互的场景。
3.云端接：将语音模块部署在云服务器上，通过网络连接将语音输入和输出的功能提供给用户。
这种方法适用于需要跨设备、跨平台进行语音交互的场景。
四、语音模块端接的具体步骤以软件端接为例，语音模块端接的具体步骤如下：1.模块选择：根据系统需求和功能要求选择适合的语音模块。
常见的语音模块有百度语音识别与合成、微软小冰语音助手等。
2.接口调用：在软件系统中引入语音模块提供的API或SDK，通过调用接口实现语音输入和输出的功能。
具体接口调用方法可以参考语音模块提供的文档和示例代码。
3.参数配置：根据需求设置语音模块的相关参数，如音频格式、采样率、语言等。
S h e n z h e n B a l w a y E l e c t r o n i c T e c h n o l o g y C o.,L t d.BY8002-16P语音模块使用说明1、概述BY8002-16P是深圳市百为电子科技有限公司自主研发的一款新型高音质插卡MP3语音模块，支持MP3、WAV格式双解码。
该模块为可连接SD/TF卡进行更换语音内容；也可外接U盘或USB数据线连接电脑更换SD/TF内容。
支持5路一对一控制播放，支持单片机5个IO口组合播放29段，支持25500段串口通讯控制，支持音频插播，有8种触发方式可选。
2、产品特性支持MP3、WAV高品质音频格式文件，声音优美。
24位DAC输出，动态范围支持90dB，信噪比支持85dB。
支持5段语音一对一触发播放，3个IO口硬件选择8种触发方式，应用更广泛。
支持5路IO口单片机0和1组合播放29段语音。
支持UART异步串口控制：支持播放、暂停、上下曲、音量加减、选曲播放、广告插播等。
可插SD/TF卡更换语音内容，最大支持32G内存卡，可通过USB数据线直接更换TF里面内容。
音频文件地址：无需排序，以文件命名为准，指定文件播放。
3、技术规格名称参数MP3、WAV文件格支持采样率8～48K、比特率8～320Kbps音频文件式UART接口标准串口，3.3V TTL电平,波特率9600输入电压 3.6V-5.0V（推荐值4.2V,5V时芯片供电建议串个二极管）静态电流10MA工作温度-40℃～70℃湿度10%～90%4、模块管脚图5、应用领域●工业控制领域：工业、控制设备；●智能交通设备：收费站、停车场、车内语音提示；●广告宣传行业：广告语播报；●门禁，考勤：门已开等语音提示；●安防行业：人体感应提示，安全语音提示，温馨提示；●高级玩具：摇摆机，撞撞车，游戏机等；●医疗电子：设备语音提示；●教育通讯：教育设备，通讯电子；6、IO口按键触发说明本模块有五个触发IO口，支持一对一触发播放6段音频，支持5路IO口单片机0和1组合播放29段音频。

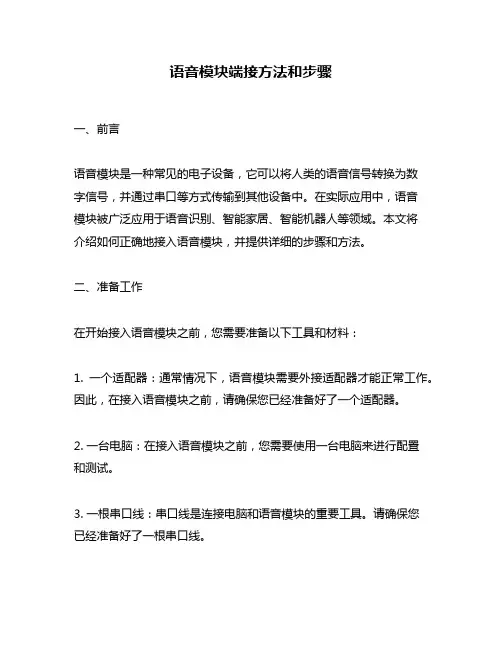

语音模块端接方法和步骤一、前言语音模块是一种常见的电子设备，它可以将人类的语音信号转换为数字信号，并通过串口等方式传输到其他设备中。
在实际应用中，语音模块被广泛应用于语音识别、智能家居、智能机器人等领域。
本文将介绍如何正确地接入语音模块，并提供详细的步骤和方法。
二、准备工作在开始接入语音模块之前，您需要准备以下工具和材料：1. 一个适配器：通常情况下，语音模块需要外接适配器才能正常工作。
因此，在接入语音模块之前，请确保您已经准备好了一个适配器。
2. 一台电脑：在接入语音模块之前，您需要使用一台电脑来进行配置和测试。
3. 一根串口线：串口线是连接电脑和语音模块的重要工具。
请确保您已经准备好了一根串口线。
4. 一个合适的开发板：如果您需要将语音模块集成到某个项目中，那么您还需要一个合适的开发板来进行测试和调试。
5. 一个合适的编程软件：如果您需要编写代码来控制语音模块，那么您还需要一个合适的编程软件。
三、连接语音模块在准备好以上工具和材料之后，接下来就是连接语音模块。
具体步骤如下：1. 将适配器插入电源插座，并将语音模块插入适配器。
2. 使用串口线将电脑和语音模块连接起来。
通常情况下，串口线的连接方式如下：- 将一端连接到电脑的串口或USB接口上。
- 将另一端连接到语音模块的串口或USB接口上。
3. 检查串口线是否连接正确。
在大多数情况下，串口线的颜色应该与相应接口上标注的颜色相同。
如果您不确定，请参考设备说明书或相关文档。
四、配置语音模块在成功连接语音模块之后，接下来就是进行配置。
具体步骤如下：1. 打开电脑上的终端软件（例如SecureCRT、Putty等），并选择对应的串口号和波特率（通常为9600）。
2. 在终端软件中输入指令 AT+V ，并按回车键。
如果屏幕上出现 OK ，则表示您已经成功进入了语音模块的配置界面。
3. 输入指令 AT+RECSTART ，并按回车键。
屏幕上应该会出现Record Start 。

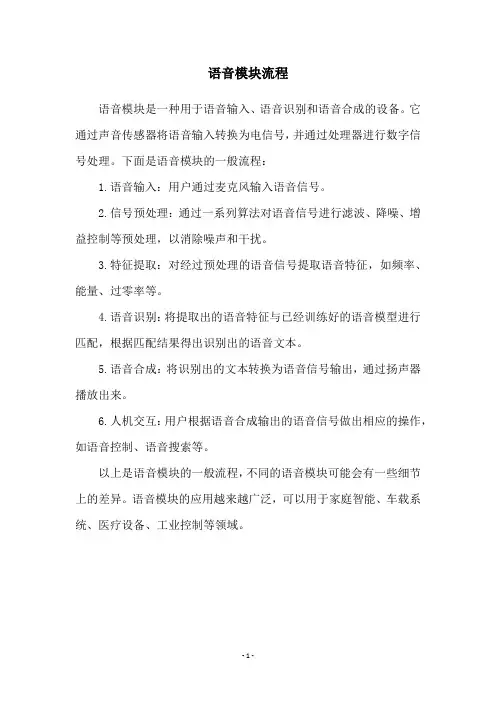

语音模块流程
语音模块是一种用于语音输入、语音识别和语音合成的设备。
它通过声音传感器将语音输入转换为电信号，并通过处理器进行数字信号处理。
下面是语音模块的一般流程：
1.语音输入：用户通过麦克风输入语音信号。
2.信号预处理：通过一系列算法对语音信号进行滤波、降噪、增益控制等预处理，以消除噪声和干扰。
3.特征提取：对经过预处理的语音信号提取语音特征，如频率、能量、过零率等。
4.语音识别：将提取出的语音特征与已经训练好的语音模型进行匹配，根据匹配结果得出识别出的语音文本。
5.语音合成：将识别出的文本转换为语音信号输出，通过扬声器播放出来。
6.人机交互：用户根据语音合成输出的语音信号做出相应的操作，如语音控制、语音搜索等。
以上是语音模块的一般流程，不同的语音模块可能会有一些细节上的差异。
语音模块的应用越来越广泛，可以用于家庭智能、车载系统、医疗设备、工业控制等领域。
- 1 -。
语音模块流程
语音模块是一种能够实现语音识别、语音合成和语音播报等功能的硬件设备。
在实际应用中，语音模块常常与其他传感器和执行器配合使用，以实现智能家居、智能交通、智能安防等领域的智能化。
语音模块的流程主要包括以下几个步骤：
1. 语音输入
语音输入是指将人的语音信号转化为电信号并传输到语音模块中进行处理。
语音输入通常需要通过麦克风等音频设备进行，语音模块通过对输入信号进行采样、滤波、放大等处理，将语音信号转化为数字信号。
2. 语音识别
语音识别是指将语音信号转化为文字或者命令，以便系统能够理解和处理。
语音模块通过语音识别算法，将数字信号转化为文字或者命令，并将其传输给系统进行处理。
3. 系统响应
系统响应是指系统根据识别到的文字或者命令做出相应的动作或者输出。
语音模块通常与其他传感器和执行器配合使用，根据语音指令控制灯光、空调、电视等家电设备，或者根据语音指令进行安防监控。
4. 语音合成
语音合成是指将文字或者命令转化为语音信号，以便用户能够听到系统的反馈。
语音模块通过语音合成算法，将数字信号转化为语音
信号，并通过扬声器等音频设备进行输出。
总的来说，语音模块通过语音输入、语音识别、系统响应和语音合成等流程，实现了语音交互和智能控制。
随着人工智能技术的不断发展，语音模块的应用范围和性能也将不断提升。
mibokids说明书这是一款小米兔智能故事机。
一、机身1、开关键：长按开机或关机。
2、音量+：提高音量。
3、音量-：降低音量。
4、功能键：按此键时保留当前状态，再按，会依次切换其它功能图标，切换到的图标会闪烁，当按下“播放/暂停”键后会进入当前闪烁图标的功能模块。
5、下一曲：切换到下一曲。
6、上一曲：切换到上一曲。
7、播放/暂停：播放或暂停语音文件，进入功能模块并播放语音。
8、停止：停止录音或停止语音文件的播放。
9、循环：循环播放当前的语音文件。
10、录音：长按该键，即可录音。
二、遥控器1、遥控器按键能够远程控制机器。
2、按键选到对应的模块后，需要按“播放/暂停键”确认进入；3、在播放语音文件的情况下，可以按照《故事机资源目录》的介绍，按数字选择想播放的曲目，如想要选择“007白雪公主”，那么，您只需按顺序按0-0-7这3个数字键，再按“播放/暂停”键，就会播放您选中的曲目。
4、定时/关机：（1）长按“定时/关机”键可以实现关机；（2）短按“定时/关机”键，定时图标会闪烁，按“播放/暂停”键进入定时设置，时间在0-60之间设置，按上、下曲键进行调节，每调节一次跳5分钟，时间设置为0的时候认为取消定时；设置生效后会在指定时间后自动关机。
5、童锁：（1）短按“童锁”键，童锁图标闪烁后，按“播放/暂停”键进入童锁状态，在童锁状态下按键均无效。
（2）长按“童锁”键，可解锁。
6、模块选择：直接按遥控器上的“故事”“国学”等按键，即可快捷选择模块，当模块被选中时图标闪烁但是没有生效，闪烁大约10秒左右后消失，但是在闪烁过程中按“播放/暂停”键就会进入模块。
7、循环：可循环当前的曲目。
8、录音功能：（1）开始录音：长按“录音”键可快捷进入录音模块并开始录音，或者功能选择后按“播放/暂停”键进入录音模块，在录音模块下，长按“录音”键开始录音。
（2）停止录音：按停止键停止录音。
（3）播放录音：按播放/暂停键可以播放当前录音。
WEGASUN-M6语音识别模块产品使用说明书V2.0重要声明：本说明书仅用于WEGASUN-M6语音交互模块的入门辅助，对手册中的功能描述不做确定性保证，手册内容如有变动，恕不另行通知，可通过公司官网下载最新版本。
如模块功能性变动带来的损失本公司不承担任何责任。
版权声明：版权、最终解析权归珠海时代电子科技有限公司所有。
未得到本公司书面许可，禁止引用本公司图案商标及文字商标。
目录产品介绍篇一.概述 (3)二.应用领域 (3)三.产品功能介绍 (3)四.产品性能参数 (4)五.产品及配件 (4)产品配置篇一.产品接线方法（以高配版为例） (5)二.安装USB设置驱动 (5)三.WEGASUN-M6语音识别专家软件介绍 (6)案例快速上手篇案例1，设置“识别词条”和“反馈语文本” (7)案例2，将“大管家”模式设置成“对话模式” (9)案例3，将对话模式设置成自定义唤醒模式 (10)案例4，将“反馈语音文本”设置为调用TF卡中的语音文件 (12)案例5，设置“词条缓冲区”，应用更多词条 (15)案例6，采用“调用记事本设置”一次性对多个指令进行设置 (16)案例7，更改“发音人”、“语速”、“音量”、“音调”等，实现不同播放效果 (19)智能控制设备篇一.语音控制智能插座 (20)二.语音控制智能开关 (24)三.语音控制四路继电器 (28)四.语音控制力沃墙壁开关 (31)五.语音控制杜亚窗帘机 (35)六.语音控制红外设备（未整理） (35)附件一．WEGASUN-M6核心板引脚定义 (39)二．最小系统框图 (40)三．WEGASUN-M6标准版模块电路理图 (40)一．概述WEGASUN-M6模块是珠海时代电子科技有限公司推出的一款集语音识别、语音合成、语音（MP3）点播、RF （射频）功能、红外功能于一体的多功能模块。
二．应用领域目前主要应用在智能家居、对话机器人、车载调度终端、高端智能语音交互玩具、楼宇智能化、教育机器人等方面。
MY1680-12P 语音模块使用说明书1、概述MY1680-12P 是深圳市迈优科技有限公司自主研发的一款小巧的微集成MP3模块。
采用MY1680-SOP16 MP3主控芯片，支持MP3、WAV格式双解码。
模块内置FLASH存储芯片，1-16M容量可选；也可外接U盘或USB数据线连接电脑更换FLASH的音频文件。
该模块内置3W功放，可以直接驱动3W的喇叭，使用更方便。
2、产品特性●支持 MP3 、WAV高品质音频格式文件，声音优美。
●24 位DAC 输出，动态范围支持93dB，信噪比支持85dB。
●完全支持FAT16、FAT32文件系统，最大支持16M FLASH，32G的U盘。
●支持UART异步串口控制：支持播放、暂停、上下曲、音量加减、选曲播放、插播等。
●ADKEY功能，通过电阻选择可实现标准MP3功能的5按键控制和其他功能。
●内置音量、曲目掉电记忆功能。
●支持USB连接电脑下载声音。
●自带3W的功放，直接外接喇叭即可完成播放；音量不够客户也可外接功放。
●我司还有一款MY1690-12P插SD卡模块与这款管脚兼容，需要升级大存储空间方便更换。
3、技术规格名称 参数MP3、WAV文件格支持采样率8～48K、比特率8～320Kbps音频文件式UART接口 标准串口，3.3V TTL电平,波特率9600输入电压 3.4V-5.4V静态电流 17MA（整个模块）功放功率 接2W/4Ω或1W/8Ω以上喇叭尺寸 24mm*17mm工作温度 -40℃～70℃湿度 5%～95%4、模块管脚定义管脚号 管脚名称 功能描述 备注1 SPK2 外接无源喇叭必须直接接在无源喇叭两端，不可对地接2 SPK13 DP 连接U 盘或者USB 连接电脑下载声音4 DM5 5V 电源正极DC3.4-5.4V6 BUSY 播放时输出高电平，暂停或停止为低7 RX UART 异步串口数据输入 8 TX UART 异步串口数据输出9 ADKEY 通过电阻值实现多种按键功能选择此功能下文有详细说明 10 DACR 右声道音频信号输出 可外接单双声道功放11 DACL 左声道音频信号输出12GND系统地5、模块封装尺寸MY1680-12P 123456789101112SPK2SPK1DP DM 5V BUSYRX TXADKEY DACR DACL GND6、应用领域●高级玩具：摇摆机，撞撞车，游戏机等；●工业控制领域：工业、控制设备语音播报；●智能交通设备：收费站、停车场、车内语音提示；●广告宣传行业：广告宣传语播报；●门禁，考勤：门已开等语音提示；●安防行业：人体感应提示，安全语音提示；●医疗电子：设备语音提示；7、串口控制协议BY1680-12P内置标准UART异步串口接口，为3.3V TTL电平接口。
飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）YS-Mini 语音模块使用手册(ver3)目录一、模块功能结构说明 (2)二、电路连接方法 (4)三、程序移植修改 (5)四、程序调试说明 (6)五、常见问题解答 (7)六、其他说明 (9)飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）一、模块功能结构说明拾音器的连接方法：1、麦克风：如果我们具备耳机或者麦克风，将标准3.5mm 的音频接头插入板上的麦克风（MIC ）音频座即可;如图：2、咪头：如果想要采用咪头进行连接，可以直接焊到板上，例如我们可以焊接到:如图这2个点即（MIC-N,MIC-P ）。
另外我们也可以通过连接线焊接到：MIC 音频座背面的，绿色箭头处。
(注意区分咪头正负极，MIC-N为正极，MIC-P 为负极)对应本模块原理图管脚标号官方资料对应管脚标号飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）模块读写模式设置：1、模块具备2中读写模式如采用并行读写模式，那么我们可以设置短路点到GND。
飞音云电子技术支持：751956552@网络销售：乐声001（阿里旺旺ID）二、电路连接方法芯片为3.3V供电与其连接的单片机必须为3.3V供电的单片机，从而保证IO 口电平不超过3.3V，否则将导致语音芯片驱动不成功甚至导致语音芯片烧坏，同时亦不可以采用串联电阻的方式进行分压通信这是驱动不起来的，以下为该模块的2种驱动方式的端口连接；1、并口方式所需连接的端口QLD_P0--LDP7(8位并行数据、地址端口)LD_A0(1：LD_P0-LD_P7为地址端口，0：LD_P0-LD_P7为s数据端口)LD_CS(芯片片选端口)LD_WR(芯片写端口)LD_RD（芯片读端口）LD_IRQ(中断信号，模块收到声音后产生一个下降沿)LD_Reset(芯片复位端口)2、SPI方式所需连接的端口QLD_P0->SDI(SPI输入端口)LD_P1->SDO(SPI输出端口)LD_P2->SDCLK(SPI时钟端口)LD_WR->SPIS(SPI片选端口)LD_Reset(芯片复位端口)LD_IRQ(中断信号，模块收到声音后产生一个下降沿)LD_CS(芯片片选端口，低电平有效)在初步的调试过程中，不建议省略以上通信方式的任何一个引脚，例如直接将LD_CS拉低等等，底层驱动程序都必须用到以上的管脚，故在未驱动应用起来前不要自行修改避免不必要的错误导致调试不成功。
语音模块使用说明书(型号：LMD507)LMD507语音模块是蓝马电子推出的LMD系列语音模块之一。
集输入控制、音频存储、功放于一身。
特点是输出功率大、双路输出、稳定可靠、可重复录音、开关触点控制、体积小等。
主要控制放音方式有：通过10组触点控制、485总线控制、无线遥控。
主要应用范围：厂区、矿山、广场、住宅小区、旅游景区、营房、铁路道口等场所的安装工程、报警提示功能。
1.产品特性●板载功放模块，最高可输出功率达50W，双路输出、声音宏亮。
●板载音量调节，可根据实际安装需求进行调整。
●全新电路设计，抗干扰能力强。
●体积更小 65*52mm●全新音频播放控制算法，音质更好。
●支持多种采样格式，最多可存储24分钟声音（采样率11025Hz 16位采样），声音可任意分段，每段声音可以是任意长度。
●语音信息可分段录制、分段播放。
并可随时更换语音信息●控放音方式有：485总线控制，可以控制200段声音播放。
指令简单，工作波特率可设。
低电平触发方式(按键接地或单片机IO口置低)，可接入9路常开或常闭触点控制9段声音。
无线遥控解方式，需要外接无线接收模块。
(请咨询厂家技术支持)还可以根据客户需求，开发您需要的控制方式。
●板载FLASH存储器。
成本更低，可靠性更好。
●防止误动作，内部多种保护措施。
●新增待机模式，待机状态工作电流仅8mA。
LMD507产品手册蓝马电子版本：2.0 2.产品图片、接口介绍及典型应用示意图2.1产品外形图2-1 LMD507产品正面图图2-2 LMD507背板图2.2接口介绍引脚功能说明备注VCC 直流电源正极9~24V 宽范围电源GND 直流电流负极A 485+ 485通讯线。
录音和控制。
B 485+ 485通讯线。
录音和控制。
1R- 右声道输出R+ 右声道输出L- 左声道输出L+ 左声道输出1～9 触点输入可直接按制9路声音。
1-9路触点与COM接通，即可播放声音。
10/COM 触点输入公共端JP1 485终端电阻短接此点，终端电阻接入。
语音模块使用说明
一、软件包
gsm-1.0-pl12
GSM编解码库
alsa-lib-1.0.14
ALSA用户层控制函数库，内核语音模块需要支持ALSA
alsa-utils-1.0.14
ALSA工具集，依赖于alsa-lib，该工具集提供amixer进行音量调节
libogg-1.1.4
通用开源语音编解码库
speex-1..2rc1
SPEEX开源语音编码协议库，编译linphone需要该库
live555-20100409
livemedia 多媒体支持库，vlc需要该库支持语音多播功能
ffmpeg-0.5
多媒体编码支持库，支持多种格式语音、视频编解码，本项目中使用到该库的a-law, u-law 语音编解码用于语音多播功能
libosip2-3.3.0
SIP协议库
libeXosip2-3.3.0
基于libosip2的SIP协议扩展库，支持更方便的SIP协议API，编译linphone需要该库
linphone-3.2.1
SIP软件电话，需要语音编解码库libogg，gsm，speex的支持，以及SIP协议库libosip2，libeXosip2的支持
vlc
VLC流媒体软件，支持流媒体播放功能，需要语音编解码库ffmpeg，流媒体广播库live555的支持
net-control
网络控制功能软件包，提供与语音控制相关的网络接口
二、语音功能与软件包对照列表
点对点呼叫功能：
该功能使用linphone软件包提供的linphonec配合linphonecsh命令接口实现，默认情况下所有需要支持该功能的终端在启动时自动运行linphonec，需要呼叫时由网络模块调用linphonecsh命令接口控制linphonec完成相关功能。
点对多点广播功能：
该功能使用vlc软件包提供的vlc完成，默认情况下vlc不运行，在需要进行网络广播时，由网络控制模块调用vlc加入指定的多播组实现语音广播功能，广播完成后网络控制模块终止vlc的运行。
三、语音模块软件包的编译
前置条件：
安装交叉编译工具链
设置编译环境：
根据编译主机目录环境及交叉编译工具链的安装路径，设定sip-phone/目录下的env.sh.sample中的参数，设置完成后使用
$source ./env.sh.sample
导入编译设定参数
开始编译：
完成编译环境的设置后，运行自动编译脚本
$./make_world.sh
将自动编译生成根文件系统
四、编译环境各目录及文件说明
packages/目录中存放语音模块相关软件包的源代码
skeleton/目录中存放参考根文件系统的目录结构框架及基本配置文件
tools/目录中存放编译各软件包以及生成根文件系统的脚本
env.sh.example参考的编译环境设置文件
make_clean.sh清理编译环境的脚本
make_world.sh编译各软件包以及生成根文件系统的入口脚本
编译过程中会产生下列目录：
staging/目录中存放交叉编译过程中生成的目标系统运行库及编译需要运行到的头文件rootfs/目录存放最终目标系统的根文件系统内容
五、版权
本语音模块使用的软件包均遵循开放源代码版权协议，各软件包协议略有不同，请遵循各软件包版权协议发布相关软件。
本语音模块相关工具及脚本文件遵循GPL v2软件许可协议发布，使用及发布时请遵循相关软件许可协议。
