语音模块控制模式说明

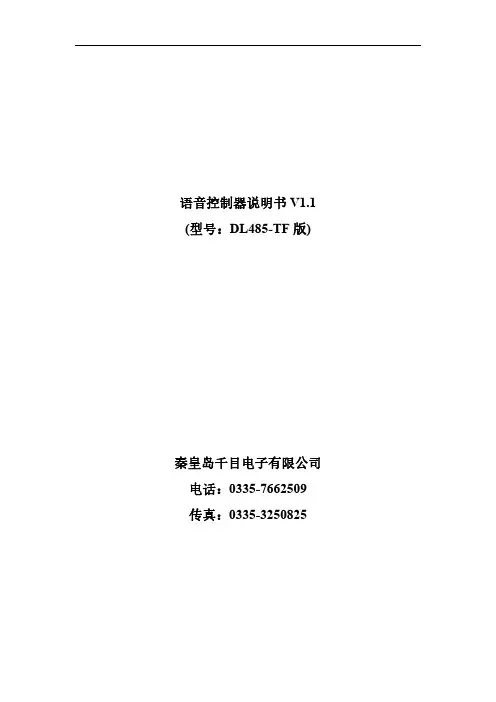

语音控制器说明书V1.1 (型号：DL485-TF版)秦皇岛千目电子有限公司电话：************传真：************1.产品特性 (2)2.产品图片、接口介绍 (2)2.1产品外形和接口图片 (2)2.2接口介绍 (3)3.声音下载 (3)3.1准备音频文件 (3)3.2下载语音 (4)4.Modbus通讯协议 (5)4.1寄存器写操作 (5)4.2寄存器读操作 (6)4.3模式介绍 (6)5.参数设置 (7)6.技术支持及联系方式 (8)附录一 (8)语音控制器说明书(型号：DL485-TF版)DL485语音控制器千目电子推出的一款新型语音产品。

具有价格低、稳定可靠、可更换语音等特点。

可广泛应用于工业控制、安防报警、语音提示等场合。

1.产品特性●带485通讯，可以通过指令控制最多255段语音播放。

●485通讯支持Modbus-RTU协议，方便与其他设备进行组网调试。

●MP3格式语音存储，可播放提示语音和音乐，音质更好。

●TF格式存储卡，最大支持16G存储。

机器自带128M存储卡。

●板载标准3.5MM音频孔，立体声输出，可外接音箱、音柱等功放设备。

●可以调节模块输出的音量大小。

●USB口直接下载音频文件，操作方便。

●可以直接通过硬件设置模块的工作参数。

●性能参数工作电源电压：直流12-24V1-1.5A工作温度：-20～85℃外接喇叭参数：8欧10W2.产品图片、接口介绍2.1产品外形和接口图片2.2接口介绍◆电源接口V+、GND：供电电压直流12-24V。

GND接直流负极、V+接直流正极。

◆485接口A+、B-：与485通讯设备连接远程发送指令，控制语音模块播放语音。

◆公共地接口GND：模块的公共接地。

◆波特率1-3：二进制组合方式设置模块的波特率。

（设置断电重启才能生效）◆控制4、5：选择485通讯是否抢先、是否返回指令。

（设置断电重启才能生效）◆控制6：选择队列模式、或者播放不采样模式。

语音模块使用说明书V1.1(型号：YL07)秦皇岛千目电子有限公司电话：************/3250825传真：************地址：河北省秦皇岛市海港区和平大街和平E站1.产品特性 (3)2.产品图片、接口介绍及典型应用示意图 (4)42.1产品外形和接口图片..................................................................................................................................................................................................................442.2接口介绍..........................................................................................................................................................................................................................................................442.2.1左侧8P 蓝色端子........................................................................................................................................................................................................442.2.2右侧4P 蓝色端子........................................................................................................................................................................................................442.2.3 3.5音频输出..................................................................................................................................................................................................................442.2.4右侧2P 蓝色端子.. (4)42.3产品尺寸图 (4)42.4七路按键控制放音接线示意图..................................................................................................................................................................................553.语音录制过程................................................................................................................................................................................................................................................................553.1准备音频文件..........................................................................................................................................................................................................................................553.1.1打开一个任意格式音频文件....................................................................................................................................................................663.1.2另存文件 (6)63.1.3选择另存格式 (6)63.2音频文件存储到指定目录..................................................................................................................................................................................................773.3连接好硬件设备..................................................................................................................................................................................................................................773.4软件录音..........................................................................................................................................................................................................................................................883.4.1连接设备....................................................................................................................................................................................................................................883.4.2连续录音..................................................................................................................................................................................................................................883.4.3放音测试 (9)93.5软件设置参数 (9)93.5.1设置485的波特率和设备ID ID (9)93.5.2设置触点信号采集方式..................................................................................................................................................................................994.放音应用............................................................................................................................................................................................................................................................................10104.1触点触发方式......................................................................................................................................................................................................................................10104.1.1闭合播放一次..............................................................................................................................................................................................................10104.1.2闭合循环播放.. (10)104.1.3断开播放一次 (10)104.1.4断开循环播放................................................................................................................................................................................................................10104.1.5触点变化播放................................................................................................................................................................................................................10104.1.6矩阵键盘.. (10)104.2RS485通讯触发方式 (11)4.2.1RS485连接控制示意图........................................................................................114.2.2通讯协议 (11)5.性能参数 (11)6.1注意事项 (11)6.1.1音频输出接口.......................................................................................................116.1.2 3.5音频输出接口.. (11)6.2常见问题......................................................................................................................................................................................................................................................12126.2.1录音是软件连接不上.. (12)126.2.2录音软件按钮不可用 (12)126.2.3RS485转换器导致软件连接不正常........................................................................................................................................12127.技术支持及联系方式 (12)12语音模块使用说明书(型号：YL07)YL07语音模块是基于YS07型语音模块改版型号。

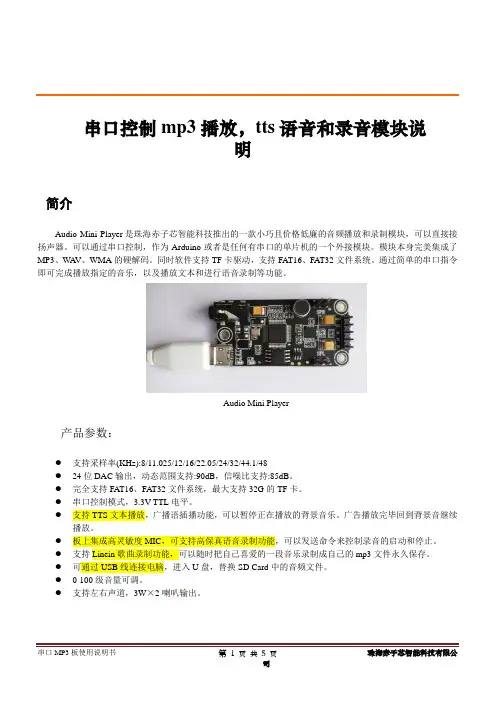

串口控制mp3播放，tts语音和录音模块说明简介Audio Mini Player是珠海赤子芯智能科技推出的一款小巧且价格低廉的音频播放和录制模块，可以直接接扬声器。

可以通过串口控制，作为Arduino或者是任何有串口的单片机的一个外接模块。

模块本身完美集成了MP3、W A V、WMA的硬解码。

同时软件支持TF卡驱动，支持FAT16、FAT32文件系统。

通过简单的串口指令即可完成播放指定的音乐，以及播放文本和进行语音录制等功能。

Audio Mini Player产品参数：●支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48●24位DAC输出，动态范围支持:90dB，信噪比支持:85dB。

●完全支持FAT16、FAT32文件系统，最大支持32G的TF卡。

●串口控制模式，3.3V TTL电平。

●支持TTS文本播放，广播语插播功能，可以暂停正在播放的背景音乐。

广告播放完毕回到背景音继续播放。

●板上集成高灵敏度MIC，可支持高保真语音录制功能，可以发送命令来控制录音的启动和停止。

●支持Linein歌曲录制功能，可以随时把自己喜爱的一段音乐录制成自己的mp3文件永久保存。

●可通过USB线连接电脑，进入U盘，替换SD Card中的音频文件。

●0-100级音量可调。

●支持左右声道，3W×2喇叭输出。

实物图：正面版图背面版图连接示意图（左边接喇叭，右边接串口）通信协议采用串口通信，3.3V TTL电平，波特率为19200，数据位8，停止位1，无校验，无流控。

所有命令以#开头，回车换行结束。

比如输入一串字符：“#ls\r\n”。

每次命令发送完成后，需等串口的回应信息后才能发送下一命令。

操作说明上电后，系统初始化成功后会有如下打印：Bootinginput cmd:上电读卡如卡不存在会打印：“Card isn't exist!”，如果卡磁盘损坏，则会打印“Please format Card!”。

深圳市百为电子科技有限公司S h e n z h e n B a l w a y E l e c t r o n i c T e c h n o l o g y C o.,L t d.BY9001-16P 语音模块使用说明书1、概述2、产品特性3、技术规格名称参数MP3、WAV 文件格式支持采样率8～48K、比特率8～320Kbps 音频文件UART 接口标准串口，3.3V TTL 电平,波特率9600（默认）/14400/19200/38400/115200输入电压 3.6V-5V（推荐值4.2V,5V 时芯片供电建议串个二极管）静态电流功放功率接2W/4Ω或1W/8Ω以上喇叭尺寸22mm*21mm 工作温度-40℃～70℃湿度5%～95%4、模块管脚图10MA左右（整个模块）支持MP3、WAV 高品质音频格式文件，声音优美。

24位DAC 输出，动态范围支持90dB，信噪比支持85dB。

支持15段语音一对一触发播放，3IO 口硬件选择8种触发方式，应用更广泛。

支持UART 异步串口控制：支持播放、暂停、上下曲、音量加减、选曲播放、广告插播等。

内置音量、曲目、EQ 掉电记忆功能。

配置TF(Micro SD)卡座，可插卡更换语音内容，最大支持32G 内存卡。

支持读取U 盘，最大支持32G；也可通过USB 数据线直接更换TF 里面内容。

自带3W 的功放，直接外接喇叭即可完成播放；客户也可外接单、双通道功放。

标准2.54mm 间距DIP16排针封装，小巧美观。

BY9001-16P 是深圳市百为电子科技有限公司自主研发的一款小巧的新型高品质插卡MP3模块。

采用BY9001-24QS MP3主控芯片，支持MP3、WAV格式双解码。

模块内置TF卡座，可插卡进行更换语音内容；也可外接U盘或USB数据线连接电脑更换TF内容。

支持TTL串口通讯控制，支持15路按键一对一触发播放，有8种触发方式可选，波特率可选，使用更方便。

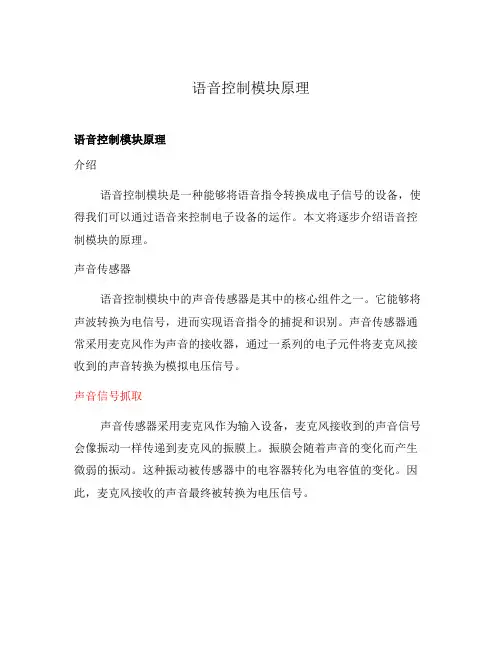

语音控制模块原理语音控制模块原理介绍语音控制模块是一种能够将语音指令转换成电子信号的设备，使得我们可以通过语音来控制电子设备的运作。

本文将逐步介绍语音控制模块的原理。

声音传感器语音控制模块中的声音传感器是其中的核心组件之一。

它能够将声波转换为电信号，进而实现语音指令的捕捉和识别。

声音传感器通常采用麦克风作为声音的接收器，通过一系列的电子元件将麦克风接收到的声音转换为模拟电压信号。

声音信号抓取声音传感器采用麦克风作为输入设备，麦克风接收到的声音信号会像振动一样传递到麦克风的振膜上。

振膜会随着声音的变化而产生微弱的振动。

这种振动被传感器中的电容器转化为电容值的变化。

因此，麦克风接收的声音最终被转换为电压信号。

为了提高声音传感器对声音信号的准确性和灵敏度，语音控制模块还会对传感器输出的模拟电压信号进行预处理。

预处理过程通常包括放大、滤波和声音信号的采样等步骤。

信号处理经过声音传感器和预处理后，接下来就是对声音信号进行进一步的处理，目的是将其转换为可用的数据进行分析和识别。

ADC 转换模拟信号通常是连续的，而我们的电子设备一般是处理数字信号的。

因此，语音控制模块将模拟电压信号转换为数字信号的过程中，会使用一种叫做 ADC（模数转换）的技术。

ADC 将模拟信号离散化为一系列的数字值，使得我们可以对其进行数字处理。

语音识别算法得到数字信号后，语音控制模块将使用一种或多种语音识别算法来对声音进行分析和识别。

这些算法通常基于声学特征的提取和模式匹配的原理。

语音识别算法会根据预先训练好的模型来判断输入的声音信号是属于哪种语音指令。

控制信号生成通过语音识别算法，语音控制模块可以将语音指令转换为电子设备能够理解的控制信号。

控制信号可能是电压值、开关信号等形式，它们能够直接或间接地控制电子设备的运作。

语音控制模块能够使得我们通过语音指令来控制电子设备的运作。

声音传感器、信号处理和控制信号生成是语音控制模块的关键原理。

希望通过本文的介绍，读者能够对语音控制模块的工作原理有一个初步的了解。

WEGASUN-M6语音识别模块产品使用说明书V2.0重要声明：本说明书仅用于WEGASUN-M6语音交互模块的入门辅助，对手册中的功能描述不做确定性保证，手册内容如有变动，恕不另行通知，可通过公司官网下载最新版本。

如模块功能性变动带来的损失本公司不承担任何责任。

版权声明：版权、最终解析权归珠海时代电子科技有限公司所有。

未得到本公司书面许可，禁止引用本公司图案商标及文字商标。

目录产品介绍篇一.概述 (3)二.应用领域 (3)三.产品功能介绍 (3)四.产品性能参数 (4)五.产品及配件 (4)产品配置篇一.产品接线方法（以高配版为例） (5)二.安装USB设置驱动 (5)三.WEGASUN-M6语音识别专家软件介绍 (6)案例快速上手篇案例1，设置“识别词条”和“反馈语文本” (7)案例2，将“大管家”模式设置成“对话模式” (9)案例3，将对话模式设置成自定义唤醒模式 (10)案例4，将“反馈语音文本”设置为调用TF卡中的语音文件 (12)案例5，设置“词条缓冲区”，应用更多词条 (15)案例6，采用“调用记事本设置”一次性对多个指令进行设置 (16)案例7，更改“发音人”、“语速”、“音量”、“音调”等，实现不同播放效果 (19)智能控制设备篇一.语音控制智能插座 (20)二.语音控制智能开关 (24)三.语音控制四路继电器 (28)四.语音控制力沃墙壁开关 (31)五.语音控制杜亚窗帘机 (35)六.语音控制红外设备（未整理） (35)附件一．WEGASUN-M6核心板引脚定义 (39)二．最小系统框图 (40)三．WEGASUN-M6标准版模块电路理图 (40)一．概述WEGASUN-M6模块是珠海时代电子科技有限公司推出的一款集语音识别、语音合成、语音（MP3）点播、RF （射频）功能、红外功能于一体的多功能模块。

二．应用领域目前主要应用在智能家居、对话机器人、车载调度终端、高端智能语音交互玩具、楼宇智能化、教育机器人等方面。

天猫精灵控制器模块ai联盟语音灯光智能开关说明书
案例一：
有了天猫精灵ai联盟智能灯，便可以语音开关，声控亮度，冬天关灯再也不用出被窝，想想就开心，那么天猫精灵ai联盟智能灯要怎么用呢？
1.首先将台与电源断开，然后将原来的灯泡换成智能灯泡
2.将天猫精灵与电源连接并开机，将灯具连接到电源并打开
3.开灯、关灯重复5次（3短2长），前3个快速开关重复，后2个快速开关打开5秒后关闭
4.对天猫精灵说“天猫精灵，发现设备”。

天猫精灵将开始扫描并查找设备
5.天猫精灵会提示“已发现天猫精灵生活的灯，是否连接设备”，回复“是”即可成功连接
6.然后你可以控制智能灯泡，你可以让天猫精灵打开或关闭灯泡，或者调整灯源的色调。

案例二：
1、打开包装，可以看到灯，配件、使用指南、合格证。

2、将智能语音灯安装好
3、距离智能语音灯5米范围内(距离和环境)说出语音命令词，对智能语音灯进行操作控制。

4、根据设备使用的场所，选择不同的模式。

5、模式切换使用说明：
一级唤醒词学习模式
6、开/关灯说明：
唤醒词(一级/二级) 开关命令词
例子：假设您将设备安装于客厅，需要客厅模式，必须先唤醒设备轻喊“你好小思”在得到设备的反馈“主人，您好”之后，再说“学习模式”，得到反馈后进入学习模式，接着说命令词“你好客厅灯”。

进入客厅模式后，对应智能语音灯唤醒词可更改为“你好客厅灯”，往后需要控制此灯只需唤醒“你好客厅灯”之后再加命令词进行控制。

语音模块使用说明书(型号：LMD507)LMD507语音模块是蓝马电子推出的LMD系列语音模块之一。

集输入控制、音频存储、功放于一身。

特点是输出功率大、双路输出、稳定可靠、可重复录音、开关触点控制、体积小等。

主要控制放音方式有：通过10组触点控制、485总线控制、无线遥控。

主要应用范围：厂区、矿山、广场、住宅小区、旅游景区、营房、铁路道口等场所的安装工程、报警提示功能。

1.产品特性●板载功放模块，最高可输出功率达50W，双路输出、声音宏亮。

●板载音量调节，可根据实际安装需求进行调整。

●全新电路设计，抗干扰能力强。

●体积更小 65*52mm●全新音频播放控制算法，音质更好。

●支持多种采样格式，最多可存储24分钟声音（采样率11025Hz 16位采样），声音可任意分段，每段声音可以是任意长度。

●语音信息可分段录制、分段播放。

并可随时更换语音信息●控放音方式有：485总线控制，可以控制200段声音播放。

指令简单，工作波特率可设。

低电平触发方式(按键接地或单片机IO口置低)，可接入9路常开或常闭触点控制9段声音。

无线遥控解方式，需要外接无线接收模块。

(请咨询厂家技术支持)还可以根据客户需求，开发您需要的控制方式。

●板载FLASH存储器。

成本更低，可靠性更好。

●防止误动作，内部多种保护措施。

●新增待机模式，待机状态工作电流仅8mA。

LMD507产品手册蓝马电子版本：2.0 2.产品图片、接口介绍及典型应用示意图2.1产品外形图2-1 LMD507产品正面图图2-2 LMD507背板图2.2接口介绍引脚功能说明备注VCC 直流电源正极9~24V 宽范围电源GND 直流电流负极A 485+ 485通讯线。

录音和控制。

B 485+ 485通讯线。

录音和控制。

1R- 右声道输出R+ 右声道输出L- 左声道输出L+ 左声道输出1～9 触点输入可直接按制9路声音。

1-9路触点与COM接通，即可播放声音。

10/COM 触点输入公共端JP1 485终端电阻短接此点，终端电阻接入。

WTV-S1模块使用手册V1.0 概述WTV-S1模块是市面上功能独一无二的模块，它增添了语音模块的应用领域及扩展了应用范围，为用户提供更加周到的功能。
