语音芯片模块使用手册

NVC系列语音芯片NVC语音芯片（NV020C/NV080C/NV180C）数据手册Version Number Reverse Date Remark1.0 2012.8.18 第一版本1.1 2012-9-30 整理了控制口的错误目录1概述 (3)2功能特点 (3)3选型指南 (3)4应用范围 (4)5芯片管脚图及封装引脚对应表 (4)5.1芯片管脚图 (4)5.2 封装引脚对应表 (4)6电气参数及环境极限绝对系数 (5)6.1 电气参数 (5)6.2 环境极限参数 (5)7 控制模式 (6)7.1 按键控制模组 (6)7.2 MCU一线串口控制 (7)8 芯片典型应用电路图 (8)8.1 按键应用图，PWM直推喇叭 (8)8.2 MCU 一线串口控制电路图 (8)8.3 DAC输出外接功放图纸 (9)9 封装及引脚配置 (10)10 命名规则 (11)11 技术支持联系信息 ........................................................................................................................... 错误！未定义书签。

语音芯片NVC成本低，语音芯片性能稳定，语音芯片音质高，语音芯片控制方便，语音芯片电路简单等诸多显著优点，语音芯片NVC非常适合应用在指纹考勤等领域。

1概述NVC系列语音芯片是广州九芯电子科技最新推出的一款适合工厂量产型的工业级OTP语音芯片。

它具有成本低，性能稳定，音质高，控制方便，电路简单等诸多显著优点。

NVC系列语音芯片的推出，以近似于当前业界掩膜的价格，但无最小量的限制，弥补了目前产业界的一个不足，适合低成本快速投产，最快仅需一天即可出货。

NVC是一款性能稳定的语音芯片，无需任何外围电路，在极其恶劣的噪声环境下都可正常工作，它具有宽泛的耐温和耐压范围，正常工作范围宽达1.8V~5.5V，弥补了目前市面上语音芯片抗干扰能力较差的缺陷。

中文语音合成芯片用户手册北京宇音天下科技有限公司************************宇音天下官方订阅号宇音天下售前咨询版本日期修改记录V1.0 2021-06-08 正式发布版本，SYN6288封装更改为LQFP32L，芯片型号更改为SYN6288E；内部通讯协议、管脚顺序、管脚外围电路与SYN6288一致。

目录1．概述 (5)1.1 产品应用范围 (5)1.2 功能特点 (5)1.3 产品功能描述 (6)1.4 合成效果 (7)1.5 系统构成框图 (7)1.6 订货信息 (8)1.7 IC引脚结构 (9)1.7.1 引脚视图 (9)1.7.2 引脚定义 (10)2．芯片控制方式 (11)2.1 控制命令 (11)2.2 芯片回传 (11)3．通讯方式 (12)3.1 异步串行通讯（UART）接口 (12)3.2 通讯传输字节格式 (12)4．通信帧定义及通信控制 (13)4.1 命令帧格式 (13)4.2 芯片支持的控制命令 (14)4.3 命令帧相关的特别说明 (15)4.3.1 休眠与唤醒说明 (15)4.3.2 设置波特率说明 (15)4.3.3 其它特别说明 (15)4.4 命令帧举例 (16)4.4.1 语音合成播放命令 (16)4.4.2 设置波特率命令 (17)4.4.3 停止合成命令 (18)4.4.4 暂停合成命令 (18)4.4.5 恢复合成命令 (18)4.4.6 芯片状态查询命令 (19)4.4.7 芯片进入Power Down模式命令 (19)5. 文本控制标记 (19)5.1 文本控制标记列表 (19)5.2 文本控制标记使用示例 (21)5.2.1 标记[v?] --前景播放音量 (21)5.2.2 标记[m?]--背景音乐音量 (21)5.2.3 标记[t?] ---词语语速 (21)5.2.4 标记[n?] --数字处理策略 (22)5.2.5 标记[y?] --号码1的读法 (22)5.2.6 标记[x?] --提示音策略 (22)5.2.7 标记[b?] --标点策略 (22)5.2.8 标记[o?] --文本朗读方式 (23)5.2.9 标记[d] ---恢复默认 (23)5.2.10 标记[r] --按姓氏发音 (23)5.2.11 标记[2]和[3]--强制组词 (23)5.2.12 初始化综合举例 (24)6. 提示音效 (24)6.1 声音提示音列表 (24)6.2 和弦提示音列表 (25)7. 上位机对SYN6288E芯片的调用方式 (26)7.1 简单调用方式 (26)7.2 标准调用方式 (26)7.3 查询芯片工作状态的方法 (26)8. 芯片识别的编码体系和范围 (26)8.1 GB2312编码体系 (27)8.2 GBK编码体系 (27)8.3 BIG5编码体系 (27)8.4 Unicode编码体系 (27)9. 产品规格 (28)9.1 封装数据 (28)9.2 极限参数 (29)9.3 电气特性 (29)9.4 播放合成声音时的功耗 (30)9.5 正常工作模式 (30)9.5 睡眠（低功耗）工作模式 (30)10．参考电路 (30)10.1 电源供电模块参考电路 (31)10.2 复位电路和状态指示电路 (32)10.3 SYN6288E的扬声器输出 (32)10.4 SYN6288E外接高速晶振 (33)10.5 串口通讯反相电路 (33)10.6 串口通信的参考电路 (33)10.7 Res引脚（即第5引脚）的正确接法 (34)11．发送合成文本的示例程序 (35)11.1 C 语言范例程序 (35)11.2 汇编语言范例程序 (37)12．附录 (39)12.1 参考文献 (39)1．概述SYN6288E中文语音合成芯片是北京宇音天下科技有限公司在2010年初推出的一款性/价比更高的SYN6288芯片的基础上更改封装方式的，效果更自然的一款中高端语音合成芯片。

深圳市百为电子科技有限公司S h e n z h e n B a l w a y E l e c t r o n i c T e c h n o l o g y C o.,L t d.BY9001-16P 语音模块使用说明书1、概述2、产品特性3、技术规格名称参数MP3、WAV 文件格式支持采样率8～48K、比特率8～320Kbps 音频文件UART 接口标准串口，3.3V TTL 电平,波特率9600（默认）/14400/19200/38400/115200输入电压 3.6V-5V（推荐值4.2V,5V 时芯片供电建议串个二极管）静态电流功放功率接2W/4Ω或1W/8Ω以上喇叭尺寸22mm*21mm 工作温度-40℃～70℃湿度5%～95%4、模块管脚图10MA左右（整个模块）支持MP3、WAV 高品质音频格式文件，声音优美。

24位DAC 输出，动态范围支持90dB，信噪比支持85dB。

支持15段语音一对一触发播放，3IO 口硬件选择8种触发方式，应用更广泛。

支持UART 异步串口控制：支持播放、暂停、上下曲、音量加减、选曲播放、广告插播等。

内置音量、曲目、EQ 掉电记忆功能。

配置TF(Micro SD)卡座，可插卡更换语音内容，最大支持32G 内存卡。

支持读取U 盘，最大支持32G；也可通过USB 数据线直接更换TF 里面内容。

自带3W 的功放，直接外接喇叭即可完成播放；客户也可外接单、双通道功放。

标准2.54mm 间距DIP16排针封装，小巧美观。

BY9001-16P 是深圳市百为电子科技有限公司自主研发的一款小巧的新型高品质插卡MP3模块。

采用BY9001-24QS MP3主控芯片，支持MP3、WAV格式双解码。

模块内置TF卡座，可插卡进行更换语音内容；也可外接U盘或USB数据线连接电脑更换TF内容。

支持TTL串口通讯控制，支持15路按键一对一触发播放，有8种触发方式可选，波特率可选，使用更方便。

语音芯片使用说明规格：SOP8/DIP8脚封装电压：1.8-5.5V静态电流：>2uA声音驱动方式：PWM直接驱动8欧0.5W喇叭（所有的都可以，只是声音大小差别）语音内容：使用说明：语音芯片可以通过单片机等其他控制设备，任意组合上面的数字，从而到达语音播报时间、星期、年、月、日、温度、湿度等。

例如：今天是2012年3月17日现在北京时间是21点28分30秒。

语音芯片是特定的固定标准模块，可以通过单片机最少一个IO口控制多达32段声音任意调用和组合的语音标准芯片。

通常最常用的控制方式是采用了模拟串行的控制方式（3个IO）。

如需要播放第几个地址的内容就发送几个脉冲，可以快速的控制多达32段地址的任意组合。

语音芯片管脚图：单片机控制语音芯片电路图：控制原理说明：此控制方式是采用了模拟串行的控制方式。

如需要播放第几个地址的内容就发送几个脉冲（大于0.2ms即可，建议采用1ms左右，下同）的原理，可以快速的控制多达32段地址的任意组合。

模拟串行工作时各IO的作用：BUSY：芯片工作时（播放声音），输出低电平，停止工作或者待机是，保持高电平；DATA：接受控制脉冲的脚位。

收到几个脉冲，就播放第几个地址的内容；RST：任何时候，收到高电平，都可以使芯片的播放指针归零（就是是DATA的脚位恢复到初始状态），同时即刻使芯片停止，进入待机状态；工作示例：例如现在需要播放第十段声音。

单片机控制原理是：先发送一个复位脉冲到RST脚，接着发送10个脉冲到DATA脚。

芯片即刻工作，播放第十段的声音；如果需要播放第五段的声音，则是：先发送一个复位脉冲到RST脚，接着发送5个脉冲到DATA脚。

芯片即刻工作，播放第5段的声音；例如需要连续播放第十段和第五段声音：先发送一个复位脉冲到RST脚，接着发送10个脉冲到DATA脚。

芯片即刻工作，播放第十段的声音，同时单片机判断语音芯片的BUSY 是否是高电平，如果不是则一直等待，如果是高电平，则发送一个复位脉冲到RST脚，接着发送5个脉冲到DATA脚。

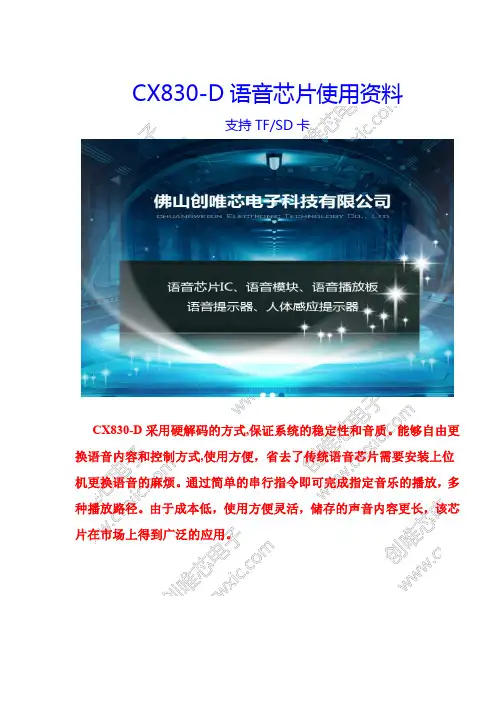

CX830-D语音芯片使用资料支持TF/SD卡CX830-D采用硬解码的方式,保证系统的稳定性和音质。

能够自由更换语音内容和控制方式,使用方便，省去了传统语音芯片需要安装上位机更换语音的麻烦。

通过简单的串行指令即可完成指定音乐的播放，多种播放路径。

由于成本低，使用方便灵活，储存的声音内容更长，该芯片在市场上得到广泛的应用。

目录1.产品特点 (4)1.1功能 (4)1.2应用 (4)1.2芯片系列说明 (5)2.芯片使用说明 (6)2.1极限参数 (6)2.2电气特性 (6)2.3软件参数 (7)2.4芯片管脚说明 (8)3.控制方式说明 (8)3.1测试引脚 (9)3.2命令说明 (9)通信格式： (9)3.21关键词说明： (9)3.22控制命令 (10)3.23扩展控制命令 (12)3.24返回命令 (12)3.3程序范例（c语言） (14)4.音频下载 (14)Win7系统下文件管理界面 (15)Win7系统下格式化界面 (16)5.参考电路 (16)5.1串行接口 (16)5.11供电3.3V (16)5.12供电5V (16)5.2外接单声道功放 (17)5.3外接耳机电路 (18)5.4主控电路（向客服索取高清文件） (18)6.CX830-D-SOP16封装图 (19)7.版本信息 (19)8.免责声明 (19)8.1开发预备知识 (19)8.2EMI和EMC (20)8.3ESD静电放点保护 (20)附录： (22)1.音频文件排序 (22)1.产品特点1.1功能1、支持不同采样率的语音文件；2、支持USB线下更换语音内容；3、最大支持32G的TF/SD，最大支持32G的U盘；4、支持UART串行控制模式；5、支持插播功能，插播过程暂停正在播放的背景音乐。

6、支持指定盘符播放，指定曲目播放。

7、支持组合播放。

8、31级音量可调；9、支持播放设备切换；10、24位DAC输出，3.6-5.2V电压；11、内部采用DSP硬件解码，动态范围支持90dB，信噪比支持85dB；1.2应用汽车（防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁）；智能家居系统；家庭防盗报警器；医疗器械人声提示；家电（电磁炉、电饭煲、微波炉）；娱乐设备（游戏机、游乐机）；学习模型（早教机、儿童有声读物）；智能交通设备（收费站、停车场）；通信设备（电话交换机、电话机）；工业控制领域（电梯、工业设备）；高级玩具。

广州唯创电子有限公司MP3录音模块WTN1XXX系列语音芯片说明书Note：WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In目录1.概述: (2)2.功能简述: (2)3.管脚描述： (2)4.极限参数： (3)5.播放速率： (3)6.单线脉冲触发： (3)7.按键控制方式： (5)8.程序范例 (6)9.应用电路 (8)10．封装管脚图 (9)我司说明书以业务员和公司官网的为准1.概述:WTN1系列为全新世代高性价比的语音芯片，具有9bits高性能PWM/DAC语音引擎。

并且具备有5~20秒(6K/4bits)多样化的型号选择，并内置有高精准度起振器，毋需外部起振组件，外接组件少，让应用开发整体成本具有市场领先的优势。

2.功能简述:（1）工作电压：2.0V~5.0V（2）具备串口控制模式：数脉冲，按键控制（3）语音引擎：9bits PWM./9bits DAC(部分型号无DAC功能)（4）可编辑阶数：3800（5）阶可编辑群组数：63组(最大)（6）开机执行群组：1（7）组可放声音长度：/10(WTN1010)/20(WTN1020)（8）内置RC震荡起振回路选型注意：1.芯片的控制方式和输出方式在烧写程序时已经设定好，不可以再次更改，订做芯片时需要和业务员说明应用要求。

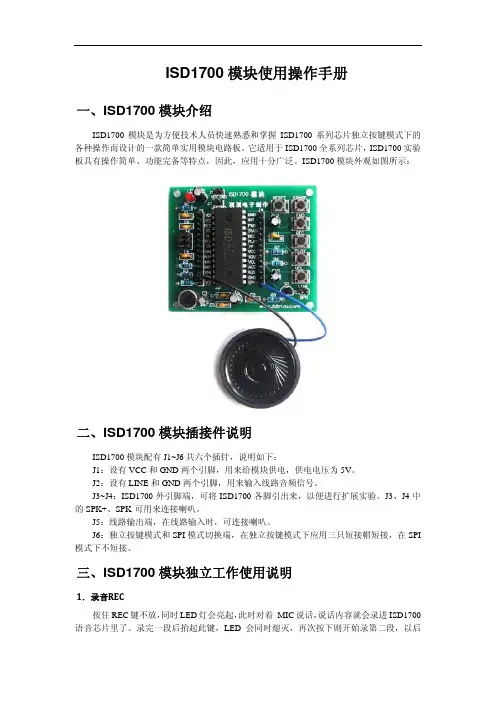

ISD1700模块使用操作手册一、ISD1700模块介绍ISD1700模块是为方便技术人员快速熟悉和掌握ISD1700系列芯片独立按键模式下的各种操作而设计的一款简单实用模块电路板。

它适用于ISD1700全系列芯片，ISD1700实验板具有操作简单、功能完备等特点，因此，应用十分广泛。

ISD1700模块外观如图所示：二、三、1．ISD1700模块插接件说明ISD1700模块配有J1~J6共六个插针，说明如下：J1：设有VCC和GND两个引脚，用来给模块供电，供电电压为5V。

J2：设有LINE和GND两个引脚，用来输入线路音频信号。

J3~J4：ISD1700外引脚端，可将ISD1700各脚引出来，以便进行扩展实验。

J3、J4中的SPK+、SPK-可用来连接喇叭。

J5：线路输出端，在线路输入时，可连接喇叭。

J6：独立按键模式和SPI模式切换端，在独立按键模式下应用三只短接帽短接，在SPI 模式下不短接。

ISD1700模块独立工作使用说明录音REC按住REC键不放，同时LED灯会亮起，此时对着 MIC说话，说话内容就会录进ISD1700语音芯片里了。

录完一段后抬起此键，LED会同时熄灭，再次按下则开始录第二段，以后的各段依次操作。

2．3．4．5． 6．7．放音PLAY有两种方式，边沿触发和电平触发。

（注：录完音后放音指针会停留在最后录完段的起始地址处，此时放音则放最后一段）（1）边沿触发：点按一下PLAY 键即放当前段，放音期间LED 闪烁直到放音结束时熄灭。

放音结束后放音指针指向刚放的段的起始地址处，即再次点按PLAY 键还会放刚放完的这段。

（2）电平触发：常按PLAY 键芯片会把所有的语音信息全部播放，且循环直到松开此按键。

快进FWD执行放音操作前，点按一下此键放音指针会指向下一段，按两下则指向此段后的第二段起始。

放音期间点按此键则停止播放当前段接着播放下一段，如果当前播放的是最后一段，则停止播放最后一段播放第一段。

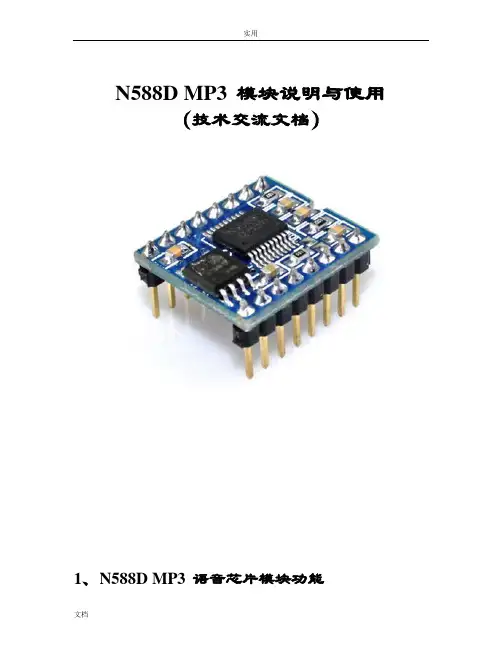

N588D MP3 模块说明与使用（技术交流文档）1、N588D MP3 语音芯片模块功能N588D语音芯片是一款功能强大的可重复擦除烧写的语音单片机芯片。

N588D让语音芯片不再为控制方式而寻找合适的外围单片机电路，高度集成的单片机技术足于取代复杂的外围控制电路。

配套N588D VoiceChip上位机操作软件可随意更换N588D语音单片机芯片的任何一种控制模式，把信息下载到SPI-Flash上即可。

这一块软件操作方式简洁易懂，撮合了语音组合技术，大大减少了语音编辑的时间。

完全支持在线下载，即便是N588D通电的情况下，一样可以通过下载器给关联的SPI-Flash下载信息，给N588D语音芯片电路复位一下，就能更新到刚下载进来的控制模式。

支持插入静音模式，插入静音不占用SPI-Flash存的容量，一个地址位可插入10ms～25min的静音；MP3控制模式下，完全迎合市场上MP3的播放/暂停、停止、上一曲、下一曲、音量+、音量-等功能；按键控制模式下触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，最多可用10个按键触发控制输出；3×8按键组合控制模式下能以脉冲可重复触发的方式触发24个地址位语音，所触发地址位语音可在0～219之间设置；并口控制模式可用8个控制端口进行控制，仅限于N588D-32L、NW-28P；一线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～219地址位的任意语音，发码速度600us～2000us；三线串口控制模式和三线串口控制控制端口扩展输出模式之间可通过发码切换，三线串口控制模式下，能控制语音播放、停止、循环播放和音量大小，或者直接触发0～219地址位的任意语音，三线串口控制控制端口扩展输出可以扩展输出8位，在两种模式下切换，能让上一个模式的最后一种状态保持着进入下一个模式。

文档会不定期更新，获取最新文档请至启英泰伦语音AI平台（)下载。

高性能语音识别模块数据手册CI-D0XGS07J-BT版本号：V1.1模块介绍概述本模块是针对低成本离线语音应用方案开发的一款通用、便携、低功耗高性能的语音识别模块，型号包括为：CI-D02GS07J-BT 和CI-D03GS07J-BT，两个型号管脚完全兼容，区别为主芯片型号不同，CI-D02GS07J-BT主芯片为CI1302，CI-D03GS07J-BT主芯片为CI1303。

CI-D03GS07J-BT中的主芯片CI1303比CI-D02GS07J-BT中的主芯片CI1302多2MB的Flash，可以实现更多命令词和算法功能。

图1 模块框图表1 模块选型表模块选型本地命令词300条以内本地命令词500条带插口单麦离线语音蓝牙模块CI-D02GS07J-BTCI-D03GS07J-BT该模块具有以下特点：模块体积小巧，长宽为37mm×40mm ，工作电压为 5.0V-5.5V ，一颗蓝牙5.0芯片和一颗音频功放芯片，带一路麦克风、一路喇叭和一路5V 电源及UART 的接口，此UART 接口也为5V 电平。

模块插入麦克风和喇叭直接供电即可使用，也可以直接通过接插件将UART 连接到产品主控板，由产品主控板的5V 电源进行供电，UART 通信或GPIO 控制，无需焊接。

模块包含2*3.5mm 螺丝孔，方便固定及安装。

模块主芯片支持离线神经网络计算，支持单麦克风降噪增强，单麦克风回声消除，360度全方位拾音，可抑制环境噪音，保证嘈杂环境中语音识别的准确性。

使用本模块进行离线语音识别不依赖网络，时延小，性能高，可实现97%以上的高识别率，10米超远距离识别，响应时间最快达到0.2S 。

模块可以应用于有能耗等级要求的产品和电池供电类产品中，运行功耗≤0.5W 。

模块带有一颗低功耗蓝牙芯片，兼容蓝牙5.0协议。

用户可通过手机等多媒体终端连接蓝牙播歌、接听电话和微信小程序控制等。

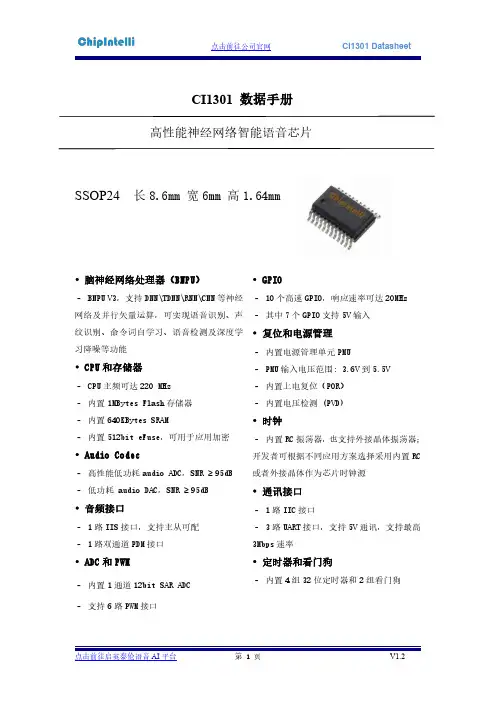

CI1301数据手册高性能神经网络智能语音芯片SSOP24长8.6mm 宽6mm 高1.64mm•脑神经网络处理器（BNPU）–BNPU V3，支持DNN\TDNN\RNN\CNN 等神经网络及并行矢量运算，可实现语音识别、声纹识别、命令词自学习、语音检测及深度学习降噪等功能•CPU 和存储器–CPU 主频可达220MHz –内置1MBytes Flash 存储器–内置640KBytes SRAM–内置512bit eFuse，可用于应用加密•Audio Codec–高性能低功耗audio ADC，SNR ≥95dB –低功耗audio DAC，SNR ≥95dB•音频接口–1路IIS 接口，支持主从可配–1路双通道PDM 接口•ADC 和PWM–内置1通道12bit SAR ADC –支持6路PWM 接口•GPIO–10个高速GPIO，响应速率可达20MHz –其中7个GPIO 支持5V 输入•复位和电源管理–内置电源管理单元PMU–PMU 输入电压范围: 3.6V 到5.5V –内置上电复位（POR）–内置电压检测(PVD)•时钟–内置RC 振荡器，也支持外接晶体振荡器；开发者可根据不同应用方案选择采用内置RC 或者外接晶体作为芯片时钟源•通讯接口–1路IIC 接口–3路UART 接口，支持5V 通讯，支持最高3Mbps 速率•定时器和看门狗–内置4组32位定时器和2组看门狗目录1概述 (3)1.1功能描述 (3)1.2芯片规格 (4)2引脚图和功能描述 (6)2.1引脚图 (6)2.2管脚描述 (7)2.3复用功能 (9)3电气特性 (10)4封装信息 (12)5订购信息 (13)6应用方案 (14)6.1应用参考电路图 (14)6.2应用其它注意事项 (15)1概述1.1功能描述CI1301是启英泰伦研发的新一代高性能神经网络智能语音芯片，集成了启英泰伦自研的脑神经网络处理器BNPU V3和CPU内核，系统主频可达220MHz，内置高达640KByte的SRAM，集成PMU电源管理单元和RC振荡器，集成双通道高性能低功耗Audio Codec和多路UART、IIC、IIS、PWM、GPIO、PDM等外围控制接口。
