WT588D VoiceChip使用说明书WT588D VoiceChip软件是广州唯创电子有限公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D语音芯片/模块的各项功能，在最短的时间内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要懂得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合，音频输出模式的设置等。
目 录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键说明 (4)2.2、新建工程 (5)2.3、设置存储器容量大小 (5)2.4、装载语音 (6)2.5、选择控制模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (14)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe 四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe 为软件英文界面安装。
为了方便讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定继续安装此软件，选择点击“下一步”，想放弃此次安装，可点击“取消”或者点击“×”。
WT588D可擦写语音芯片工业自动化教程栏 2009-11-14 15:22 阅读305 评论0字号：大中小WT588D的优势：1、由于是FLASH，可以重复多次擦写，而且价钱便宜，特别适合初期开发者和电子爱好者。
2、开发工具十分简便，就一个USB mini下载器。
3、支持ISP编程，不需要将芯片与现场环境相分离，更换语音与程序升级都容易。
4、配备学习资料：范例程序，应用案例,电路图免费赠送。
5、开发成功后，前期少批量时可用FLASH的，等市场成熟大规模推出时，可考虑掩膜，价钱骤降1/2～1/3，而电路特性、音质、管脚完全不变。
6、WT588D可以作单片机实现控制功能。
如果你的产品中需要实现“控制＋语音”的功能，用WT588D正合适，连单片机都省了。
这是在降低体积与成本,提高利润率。
7、按客户需要，可提供电路板形式的模块，也可以提供芯片组方案。
方式灵活。
ü内置ROM，最长支持400秒（@6K采样）。
采样率支持6K～22KüDAC输出：13Bit，PWM输出：12Bit。
ü内置0.5W功放，可直接推动0.5W/8Ω扬声器；ü支持加载MP3/WAV/WMA三种音频格式；ü工作电压：DC2.8V～5.5V；ü静态休眠电流：<10uA；ü可通过电脑软件，随意组合语音，可插入静音，插入的静音不占用内存的容量，一个已加载语音可重复调用到多个地址，重复调用的，不占空间；üUSB下载方式，支持在线下载/ISP下载；即便是在W588D通电的情况下，也一样可以正常下载数据到FLASHü7种控制方式：MP3控制模式、按键控制模式、3×8矩阵控制模式、并口控制模式、一线串口控制模式、三线串口控制模式以及三线串口控制I/O口扩展输出模式；ü掩膜后的管脚与芯片封装一致，不用更改电路。
且不用焊接FLASHü最多可加载500段语音；210段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；。
广州唯创电子有限公司WT588D语音芯片在线下载制板步骤
WT588D语音芯片在线下载制板步骤
WT588D语音芯片的优良性能，卓越品质，以及出众音质，均已被众多开发人员所认可和相互推荐使用，应用场合无所不有，在一些干扰性比较强的环境或电路板中，会出现电路板对WT588D语音芯片产生干扰从而影响WT588D语音芯片正常工作，或者是布置PCB出现错漏，以及样板过孔不通等情况，使得后期在追查原因、重新布板等方面，花费一些没必要浪费的时间，人为“客观”的延长了开发周期。
为了使整个WT588D语音芯片在生产阶段，节省更多的时间，获得最大的效率，我司推荐一套制板思路，供开发人员参考，此思路适用于WT588D在线下载电路。
先在印刷电路板上焊接存储器，如图1所示，引出6根数据线，连接到WT588D下载器，尝试第一次下载。
倘若下载没有问题，就说明原有的电路板跟WT588D外挂存储器没有任何冲突。
接着焊上WT588D语音芯片，如图2所示，同时把WT588D语音芯片的RESET脚接GND，再次尝试下载，操作没问题，就进入下一步，且断开RESET跟GND的连接。
图1 图2
焊接WTU02模块，再焊接上USB插槽。
如图3、图4所示。
用USB线连接电路板和电脑，再次下载。
下载完毕，操作完成。
确认电路板没问题后，就可以批量投产了。
图3 图4
注意：在进行这些操作前，要确认电脑的USB输出插口、USB线是能正常工作的。

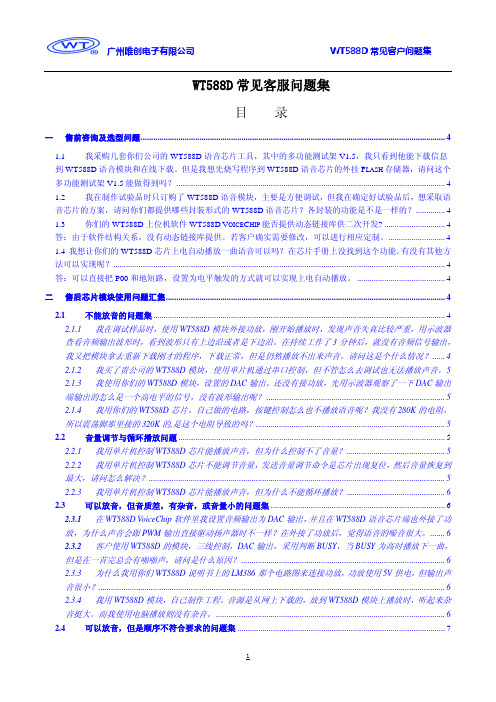

WT588D常见客服问题集目录一售前咨询及选型问题 (4)1.1我采购几套你们公司的WT588D语音芯片工具，其中的多功能测试架V1.5，我只看到他能下载信息到WT588D语音模块和在线下载。
但是我想先烧写程序到WT588D语音芯片的外挂F LASH存储器，请问这个多功能测试架V1.5能做得到吗？ (4)1.2我在制作试验品时只订购了WT588D语音模块，主要是方便调试，但我在确定好试验品后，想采取语音芯片的方案，请问你们都提供哪些封装形式的WT588D语音芯片？各封装的功能是不是一样的？ (4)1.3你们的WT588D上位机软件WT588D V OICE C HIP能否提供动态链接库供二次开发? (4)答：由于软件结构关系，没有动态链接库提供。
若客户确实需要修改，可以进行相应定制。
(4)1.4我想让你们的WT588D芯片上电自动播放一曲语音可以吗？在芯片手册上没找到这个功能。
有没有其他方法可以实现呢？ (4)答：可以直接把P00和地短路，设置为电平触发的方式就可以实现上电自动播放。
(4)二售后芯片模块使用问题汇集 (4)2.1不能放音的问题集 (4)2.1.1我在调试样品时，使用WT588D模块外接功放，刚开始播放时，发现声音失真比较严重，用示波器查看音频输出波形时，看到波形只有上边沿或者是下边沿。
在持续工作了3分钟后，就没有音频信号输出，我又把模块拿去重新下载刚才的程序，下载正常，但是仍然播放不出来声音。
请问这是个什么情况？ (4)2.1.2我买了贵公司的WT588D模块，使用单片机通过串口控制，但不管怎么去调试也无法播放声音。
52.1.3我使用你们的WT588D模块，设置的DAC输出。
还没有接功放，先用示波器观察了一下DAC输出端输出的怎么是一个高电平的信号，没有波形输出呢？ (5)2.1.4我用你们的WT588D芯片。
自己做的电路，按键控制怎么也不播放语音呢？我没有280K的电阻，所以震荡脚那里接的320K的,是这个电阻导致的吗？ (5)2.2音量调节与循环播放问题 (5)2.2.1我用单片机控制WT588D芯片能播放声音，但为什么控制不了音量？ (5)2.2.2我用单片机控制WT588D芯片不能调节音量，发送音量调节命令是芯片出现复位，然后音量恢复到最大，请问怎么解决？ (5)2.2.3我用单片机控制WT588D芯片能播放声音，但为什么不能循环播放？ (6)2.3可以放音，但音质差，有杂音，或音量小的问题集 (6)2.3.1在WT588D VoiceChip软件里我设置音频输出为DAC输出，并且在WT588D语音芯片端也外接了功放，为什么声音会跟PWM输出直接驱动扬声器时不一样？在外接了功放后，觉得语音的噪音很大。
wt588d语音芯片
WT588D语音芯片是一款基于SOC架构的音频解决方案，可广泛应用于语音合成、语音播放、语音录制等领域。
该芯片拥有丰富的功能和强大的性能，能够满足各种语音处理的需求。
首先，WT588D语音芯片具有可编程性的特点，用户可以通过串行命令来设置芯片的工作模式、音频数据等参数。
这种灵活性使得芯片能够适应不同的应用场景，并可以方便地进行功能扩展和升级。
其次，WT588D语音芯片提供了丰富的音频接口，包括模拟音频接口和数字音频接口。
模拟音频接口支持外部音频设备的连接，可以与扬声器、耳机等外设进行音频信号的传输。
而数字音频接口则可以与数字音频设备进行直接的通信，提供了更高的音频传输质量。
此外，WT588D语音芯片还内置了多种语音合成效果，如音乐合成、人声合成等。
用户可以通过设置相应的参数来实现不同的合成效果，从而满足不同的音频要求。
WT588D语音芯片还支持多种语音播放模式，包括单曲循环播放、顺序播放、随机播放等。
用户可以根据实际需求来设置播放模式，实现自动播放和循环播放等功能。
最后，WT588D语音芯片还支持语音录制功能，用户可以通过外部麦克风将音频输入芯片，芯片会自动将音频数据进行处理和存储。
用户可以通过相应的命令来操控录制功能，实现音频
的录制和保存。
总之，WT588D语音芯片以其丰富的功能和强大的性能，成为了语音处理领域的一款重要解决方案。
无论是在语音合成、语音播放还是语音录制等方面，该芯片都能够提供稳定、高质量的音频处理效果。
随着技术的不断创新和发展，相信
WT588D语音芯片还将会有更广阔的应用前景。

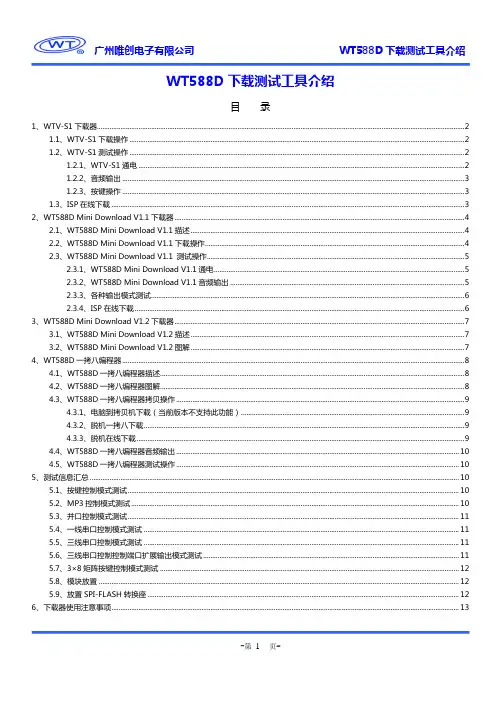

WT588D下载测试工具介绍目 录1、WTV-S1下载器 (2)1.1、WTV-S1下载操作 (2)1.2、WTV-S1测试操作 (2)1.2.1、WTV-S1通电 (2)1.2.2、音频输出 (3)1.2.3、按键操作 (3)1.3、ISP在线下载 (3)2、WT588D Mini Download V1.1下载器 (4)2.1、WT588D Mini Download V1.1描述 (4)2.2、WT588D Mini Download V1.1下载操作 (4)2.3、WT588D Mini Download V1.1 测试操作 (5)2.3.1、WT588D Mini Download V1.1通电 (5)2.3.2、WT588D Mini Download V1.1音频输出 (5)2.3.3、各种输出模式测试 (6)2.3.4、ISP在线下载 (6)3、WT588D Mini Download V1.2下载器 (7)3.1、WT588D Mini Download V1.2描述 (7)3.2、WT588D Mini Download V1.2图解 (7)4、WT588D一拷八编程器 (8)4.1、WT588D一拷八编程器描述 (8)4.2、WT588D一拷八编程器图解 (8)4.3、WT588D一拷八编程器拷贝操作 (9)4.3.1、电脑到拷贝机下载（当前版本不支持此功能） (9)4.3.2、脱机一拷八下载 (9)4.3.3、脱机在线下载 (9)4.4、WT588D一拷八编程器音频输出 (10)4.5、WT588D一拷八编程器测试操作 (10)5、测试信息汇总 (10)5.1、按键控制模式测试 (10)5.2、MP3控制模式测试 (10)5.3、并口控制模式测试 (11)5.4、一线串口控制模式测试 (11)5.5、三线串口控制模式测试 (11)5.6、三线串口控制控制端口扩展输出模式测试 (11)5.7、3×8矩阵按键控制模式测试 (12)5.8、模块放置 (12)5.9、放置SPI-FLASH转换座 (12)6、下载器使用注意事项 (13)1、WTV-S1下载器1.1、WTV-S1下载操作WTV-S1下载器是WT588D的下载工具之一，WTV-S1有着价格便宜，体积小等特点。
WT588D语音芯片/模块应用电路目 录1、WT588D模块内部电路 31.1、WTW-16P模块内部电路 31.2、WTW-28P模块内部电路 42、WT588D-18P应用电路 52.1、WT588D-18P按键控制PWM输出应用电路 52.2、WT588D-18P按键控制DAC输出（接三极管）应用电路 62.3、WT588D-18P按键控制DAC输出（接功放）应用电路 72.4、WT588D-18P一线串口控制PWM输出应用电路 82.5、WT588D-18P三线串口PWM输出应用电路 93、WT588D-20SS应用电路 103.1、WT588D-20SS按键控制PWM输出应用电路 103.2、WT588D-20SS按键控制DAC输出（接三极管）应用电路 113.3、WT588D-20SS按键控制DAC输出（接功放）应用电路 123.4、WT588D-20SS一线串口PWM输出应用电路 133.5、WT588D-20SS三线串口PWM输出应用电路 144、WT588D-32L应用电路 154.1、WT588D-32L按键控制PWM输出应用电路 154.2、WT588D-32L按键控制DAC输出（接三极管）应用电路 164.3、WT588D-32L按键控制DAC输出（接功放）应用电路 174.4、WT588D-32L MP3控制PWM输出应用电路 184.5、WT588D-32L 3×8矩阵按键控制PWM输出应用电路 194.6、WT588D-32L并口控制PWM输出应用电路 204.7、WT588D-32L一线串口控制PWM输出应用电路 214.8、WT588D-32L三线串口控制PWM输出应用电路 224.9、WT588D-32L三线串口控制控制端口扩展输出应用电路 235、WTW-16P应用电路 245.1、WTW-16P按键控制PWM输出应用电路 245.2、WTW-16P按键控制DAC输出（接三极管）应用电路 245.3、WTW-16P按键控制DAC输出（接功放）应用电路 255.4、WTW-16P一线串口控制PWM输出应用电路 265.5、WTW-16P三线串口PWM输出应用电路 266、WTW-28P应用电路 276.1、WTW-28P按键控制PWM输出应用电路 276.2、WTW-28P按键控制DAC输出（接三极管）应用电路 286.3、WTW-28P按键控制DAC输出（接功放）应用电路 296.4、WTW-28P MP3控制PWM输出应用电路 306.5、WTW-28P 3×8矩阵按键控制PWM输出应用电路 306.6、WTW-28P并口控制PWM输出应用电路 316.7、WTW-28P一线串口控制PWM输出应用电路 316.8、WTW-28P三线串口控制PWM输出应用电路 326.9、WTW-28P三线串口控制控制端口扩展输出应用电路 337、DAC（外接功放）输出外围电路 338、按键触发电路 348.1、单键实现单曲循环播放/停止功能 348.2、先复位后电平触发电路 341、WT588D模块内部电路WT588D模块目前有WTW-16P（16脚模块）及WTW-28P（28脚模块）两种。
1.1、WTW-16P模块内部电路WTW-16P采用WT588D-20SS做为核心控制电路，WTW-16P内部包含了WT588D-20SS外围所需的SPI-FLASH、震荡电路、复位电路。
外部只需要接上电源、控制端以及扬声器（或者功放）就能正常工作。
相关说明可以查阅《WT588D语音芯片及模块详细资料》。
1.2、WTW-28P模块内部电路WTW-28P采用WT588D-32L做为核心控制电路，WTW-28P内部包含了WT588D-32L外围所需的SPI-FLASH、震荡电路、复位电路。
外部只需要接上电源、控制端以及扬声器（或者功放）就能正常工作。
相关说明可以查阅《WT588D语音芯片及模块详细资料》。
2、WT588D-18P应用电路2.1、WT588D-18P按键控制PWM输出应用电路软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
2.2、WT588D-18P按键控制DAC输出（接三极管）应用电路软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：DAC输出方式，利用NPN管将音频信号放大再输出给扬声器。
R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。
2.3、WT588D-18P按键控制DAC输出（接功放）应用电路软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
VDD2为功放工作电压。
音频输出：DAC输出方式，音频信号从PWM+/DAC端输出，经过R6、C6、C9后输出到功放。
R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。
2.4、WT588D-18P一线串口控制PWM输出应用电路软件设置：一线串口控制模式。
控制端口定义：P03为DATA输入脚，由MCU发送数据对WT588D 进行控制。
P00～P02可以当作按键使用。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
VDD1为MCU工作电压。
如果VDD1跟VDD存在压差，则需要在MCU 跟WT588D-18P的通信线DATA上串接电阻。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
2.5、WT588D-18P三线串口PWM输出应用电路软件设置：三线串口控制模式。
控制端口定义：P01为DATA，P02为CS，P03为CLK。
由MCU发送信息对WT588D进行控制。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
VDD1为MCU工作电压。
如果VDD1跟VDD存在压差，需要在MCU跟WT588D-18P的通信线DATA、CS、CLK上串接电阻。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
3、WT588D-20SS应用电路3.1、WT588D-20SS按键控制PWM输出应用电路软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：PWM输出方式，直接接扬声器。
此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
3.2、WT588D-20SS按键控制DAC输出（接三极管）应用电路软件设置：按键控制模式。
控制端口定义：选取控制端口P00、P01、P02、P03作为触发口，在编辑WT588D语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY输出：P17为BUSY忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。
高电平时电压接近VDD供电电压。
用于接发光二极管做放音状态指示或忙信号判断。
供电电压：VDD=DC2.8～5.5V，VCC=DC2.8～3.6V。
采用DC3.3V供电时，可以直接短接VDD跟VCC，采用DC5V供电时，VDD 端接5V，VCC端需要从VDD端串接两个二极管以提供工作电压。
音频输出：DAC输出方式，利用NPN管将音频信号放大再输出给扬声器。
R6为分流电阻，取值270Ω～1.2KΩ，阻值越大则输出声音越大。
3.3、WT588D-20SS按键控制DAC输出（接功放）应用电路软件设置：按键控制模式。
