-岩体结构与结构面性质

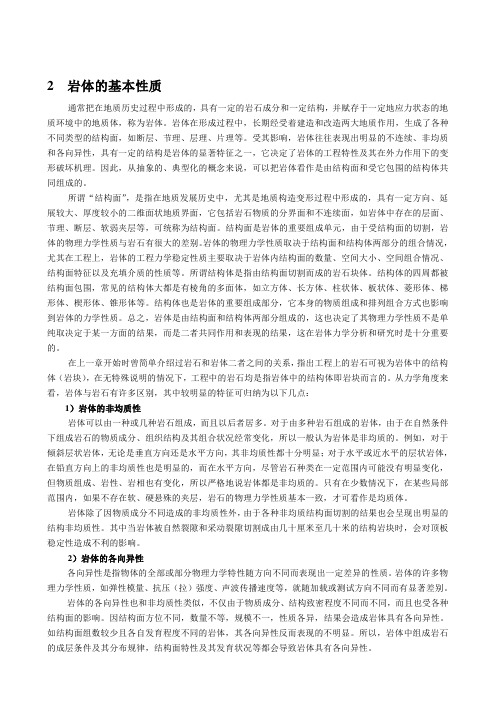

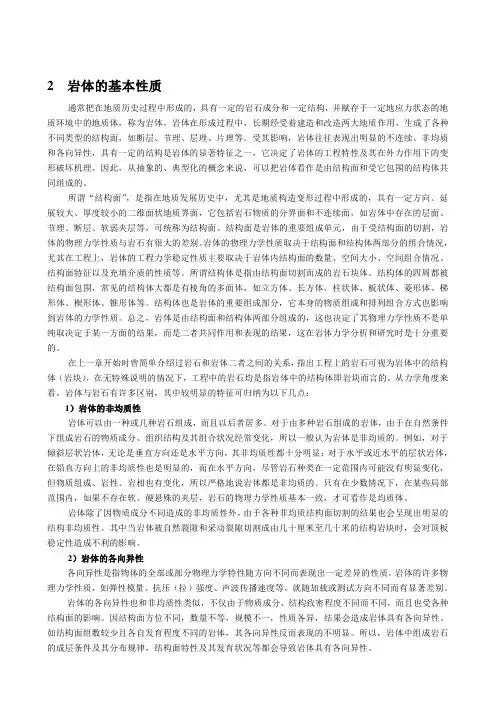

2 岩体的基本性质通常把在地质历史过程中形成的，具有一定的岩石成分和一定结构，并赋存于一定地应力状态的地质环境中的地质体，称为岩体。

岩体在形成过程中，长期经受着建造和改造两大地质作用，生成了各种不同类型的结构面，如断层、节理、层理、片理等。

受其影响，岩体往往表现出明显的不连续、非均质和各向异性，具有一定的结构是岩体的显著特征之一，它决定了岩体的工程特性及其在外力作用下的变形破坏机理。

因此，从抽象的、典型化的概念来说，可以把岩体看作是由结构面和受它包围的结构体共同组成的。

所谓“结构面”，是指在地质发展历史中，尤其是地质构造变形过程中形成的，具有一定方向、延展较大、厚度较小的二维面状地质界面，它包括岩石物质的分界面和不连续面，如岩体中存在的层面、节理、断层、软弱夹层等，可统称为结构面。

结构面是岩体的重要组成单元，由于受结构面的切割，岩体的物理力学性质与岩石有很大的差别。

岩体的物理力学性质取决于结构面和结构体两部分的组合情况，尤其在工程上，岩体的工程力学稳定性质主要取决于岩体内结构面的数量、空间大小、空间组合情况、结构面特征以及充填介质的性质等。

所谓结构体是指由结构面切割而成的岩石块体。

结构体的四周都被结构面包围，常见的结构体大都是有棱角的多面体，如立方体、长方体、柱状体、板状体、菱形体、梯形体、楔形体、锥形体等。

结构体也是岩体的重要组成部分，它本身的物质组成和排列组合方式也影响到岩体的力学性质。

总之，岩体是由结构面和结构体两部分组成的，这也决定了其物理力学性质不是单纯取决定于某一方面的结果，而是二者共同作用和表现的结果，这在岩体力学分析和研究时是十分重要的。

在上一章开始时曾简单介绍过岩石和岩体二者之间的关系，指出工程上的岩石可视为岩体中的结构体（岩块），在无特殊说明的情况下，工程中的岩石均是指岩体中的结构体即岩块而言的。

从力学角度来看，岩体与岩石有许多区别，其中较明显的特征可归纳为以下几点：1）岩体的非均质性岩体可以由一种或几种岩石组成，而且以后者居多。

岩石力学第3章结构面与岩体力学性质提纲3结构面与岩体力学性质结构面自然特征与参数采集1结构面力学性质2岩体强度特性3岩体变形特性4岩体水力学性质5结构面自然特征与参数采集概述结构面的自然特征第一部分结构面的参数采集1概述倾角和倾向结构面组结构面间距结构面张开度钻孔或测线结构面迹长粗糙结构面岩块结构面组充填物渗流岩桥结构面的自然特征示意图自然特征表征参数或描述空间分布特征产状走向、倾向、倾角密度线密度、体密度、间距连续性贯通程度、线连续性系数、面连续性系数、迹长形态起伏度、粗糙度、起伏差、起伏角张开度闭合、裂开、张开充填与胶结未充填或硅质、铁质、钙质、泥质充填等结构面的自然特征，是决定岩体强度和变形的重要因素，因此，准确识别结构面的自然特征并对其参数进行采集分析，是岩体力学特性分析的重要基础工作。

结构面的自然特征x AβAO vzy x y A z Aα(N)(E)αβ①定义：结构面产状是指结构面的空间方位，通常假设结构面为平面，用走向、倾向和倾角表示其产状，如右图所示。

结构面产状示意图②走向：结构面与水平面交线的方向。

③倾向线与倾向：结构面上与走向线垂直并指向结构面下方的直线称为倾向线，倾向线在水平面上投影的方向为倾向，通常以β指代。

④倾角：结构面与水平面的夹角，通常以α指代。

⑤结构面单位法向量：空间坐标系中，规定z 轴竖直向上，x 轴为正东，y 轴为正北，则结构面的单位法向量v 可表示为：(sin sin sin cos cos )αβαβα=，，v （1）产状。

①定义：结构面密度是反映结构面发育密集程度的指标，常用线密度、体密度、间距等指标表征。

如右图所示。

结构面线密度计算示意图lLα1结构面迹线测线②线密度：结构面线密度K ，指同组结构面沿其迹线的垂直方向，单位长度上结构面的数目，其计算式为:注意：若岩体中存在数组结构面(a ,b , …)，则测线上的线密度为各组线密度之和：若测线不能沿结构面迹线的垂直方向布置，当测线与结构面迹线夹角为α1，实际测线长度为L 时，根据右图有:a b K K K =++⋅⋅⋅1/sin K n L α=（）（2）密度/K n l =。

岩体：是位于一定地质环境中，在各种宏观地质界面分割下形成的有一定结构的地质体。

结构体：被结构面切割成的岩石块体。

结构面：是指地质历史发展过程中，在岩体内形成的具有一定的延伸方向和长度，厚度相对较小的地质界面或带。

岩体复杂性表现：一.不连续性，二.非均质性，三.各向异性，四.岩体中存在着不同于自重应力场的天然应力场，五.岩体赋存于一定地质环境中，对岩体影响较大。

岩石的变形性状：1.塑性。

2.弹性。

3.粘性。

弹性：指材料在外力作用下产生变形，而撤去外力后立即恢复到它原有的形状和尺寸的性质。

弹性变形：外力撤去后能够恢复的变形。

如应力—应变关系呈直线关系，称线弹性，不呈直线关系称非线弹性。

塑性：指材料受力后，在应力超过屈服应力时仍能继续变形而不即行断裂，撤去外力后变形又不能完全恢复的性质。

不能恢复的变形，称塑性变形。

应变硬化：在屈服点之后，应力—应变关系呈上升曲线，说明晶粒滑到新位置后，导致粒间相嵌、挤紧和晶粒增大，如使之继续滑动，要相应增大应力的现象。

粘性：指材料受力后变形不能在瞬间完成，且应变的速率随应力的大小而改变的性质。

流动变形：应变速率随应力而变化的变形。

峰值前变形机理：1.以裂纹行为为主导的变形。

2.以弹性变形为主的变形。

3.以塑性变形为主的变形。

轴向应力—应变曲线：直线型（弹），下凹型（弹—塑），上凹形（塑—弹），S型（塑—弹—塑）。

扩容：随着裂纹的继续发生和扩展，岩石体积应变增量由压缩专为膨胀的力学过程。

弹性模量：E是指单轴压缩条件下轴向压应力与轴向应变之比。

有效弹性模量：包含裂纹的弹性模量。

固有弹性模量：E未受裂纹的存在所影响的岩石弹性模量。

刚性压力机：用岩石试件的变形作为控制变量，并用着一信号的反噬来控制机器压板的位移速率或加速速率的压力机。

单调加载：岩石在峰值前承受的荷载一直增加。

它可分为等加载速率加载和等应变速率加载两种方式。

循环加载：逐级循环加载：指在试验过程中，当荷载加到一定值时，将荷载全部卸除，然后又加载至比原来卸载点高的压力值，再卸载，如此不断循环的加载方式。
