ZKD系列可控硅电压调节器使用说明一、产品概述ZKD系列可控硅电压调节器是一种专业用于实现电压调节的设备，主要用于调节和控制大功率、大电流电器设备的电压稳定性。
可控硅电压调节器的优点是可实现电压的高效稳定调节，具有调节精确、响应速度快、控制范围宽等特点。
二、产品特点1.输入电压范围广：48V、110V、220V、380V等多种输入电压方式可选，适应不同工作环境。
2.控制精度高：采用数字控制技术，可实现电压调节的精确度高，控制精度可达到±1%。
3.频率范围广：一般工频区间内可进行电压调节，无需频率转换设备，节约了设备成本。
4.适应负载范围大：可实现对大功率、大电流负载进行精确调节，满足各种负载需求。
5.电源保护功能完善：具有过流、过热、过压、缺相等多种保护功能，有效提高设备的安全性和稳定性。
三、产品使用注意事项1.安装前请确保设备完好，不得有损坏、松动等现象。
2.使用前请确认电源输入电压是否符合设备要求，接错电源可能导致设备损坏。
3.请确保设备接地可靠，以保证工作的稳定性和安全性。
4.在使用过程中请勿拆卸或改动设备内部结构，以免影响设备正常工作。
5.请勿长时间超负荷使用设备，以保证设备的寿命和稳定性。
7.定期对设备进行维护保养，保持设备的清洁和良好的工作状态。
四、产品使用步骤1.确认设备输入电压，并将其正确连接到电源。
2.将设备的输出端与负载设备连接，并确保连接牢固可靠。
3.调节设备的输出电压，可以通过面板上的旋钮或数字控制面板进行调节。
4.根据负载的需要，进行电压的微调，直到达到所需的稳定输出电压。
5.在使用过程中，可以根据需要进行设定和运行参数调节，以满足具体应用需求。
6.对设备进行定期检查和维护，确保设备正常工作。
五、故障排除1.设备无法启动：请检查设备是否接通电源，电源是否正常。
2.输出电压不稳定：请检查设备的负载情况是否超过设备额定容量。
3.设备发热过高：请检查设备通风是否良好，是否有堵塞现象。

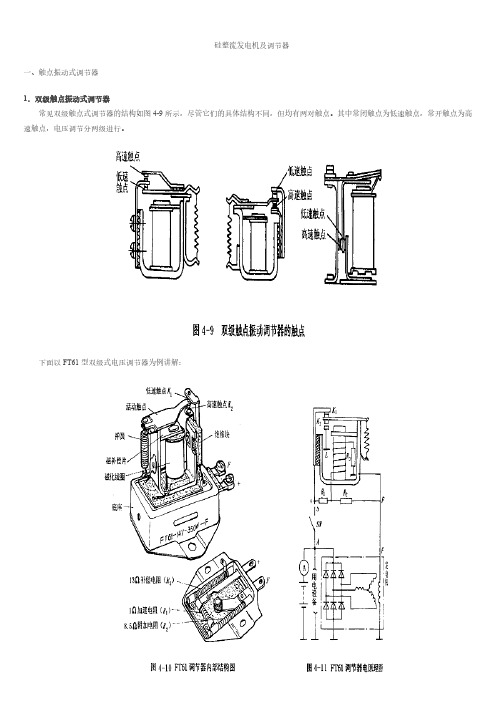

硅整流发电机及调节器一、触点振动式调节器1．双级触点振动式调节器 常见双级触点式调节器的结构如图4-9所示，尽管它们的具体结构不同，但均有两对触点。
其中常闭触点为低速触点，常开触点为高速触点，电压调节分两级进行。
下面以FT61型双级式电压调节器为例讲解：FT61型双级式电压调节器可与14V、500W的硅整流发电机配套，用于是2V汽车上。
内部结构如图4-10所示，电路原理如图4-11所示。
（1）结构说明： 两对触点K1和K2，调节器不工作时，上面一对触点K1（即低速触点）处于常闭状态，下面一对触点K2（即高速触点）处于常开状态。
R1为加速电阻，其作用是在触ス打开时，加速铁心退磁，使触点K1迅速闭合，以加快其振动频率，提高调节器的灵敏度和调压质量。
R2为磁场电阻（调节电阻）其作用是在触点张开时，减少励磁电流，以降低发电机的输出电压。
R3为温度补偿电阻�由镍铬丝制成，其电阻温度系数很小（仅为铜的1/800），当它串入磁化线圈电路中时，可使整个磁化线圈电路中的电阻值随温度变化相应减小，使调节电压不随温度的升高而升高。
（2）工作过程： ①当电机低速运转，电压低于蓄电池电动势时，蓄电池向调节器磁化线圈供电，同时进行他励发电。
磁化线圈电流的流向：蓄电池正级→电表→点火开关→调节器“S”接线柱→加速电阻R1→磁化线圈→温度补偿电阻R3→搭铁→蓄电䱠负极。
此时流过磁化线圈的电流所产生的电磁力不足以克服调压弹簧的拉力，所以低速触点K1仍处于闭合状态，发电机此时在进行他励发电。
励磁电流的流向：蓄电池正级→电流表→点火开关→调节器“S”接线柱&固定触点支架→低速触点K1→活动触炱臂→磁轭→调节器“B”、发电机机“F”接线柱→绝缘电刷和集电环→励烁绕组→搭铁甕刷→雂电环→搭铁→蓄电池负极。
②发电机转速升高，端电压高于蓄电池电动势而低于调节器电压时，磁化线圈电流和励磁电流均由发电机供给。
磁化线圈的电流流向：发电机正级（A）→点火开关→调节器“S”接线柱→加速电阻R1→磁化线圈→温度补偿电阻R3→搭铁→发电机负极。

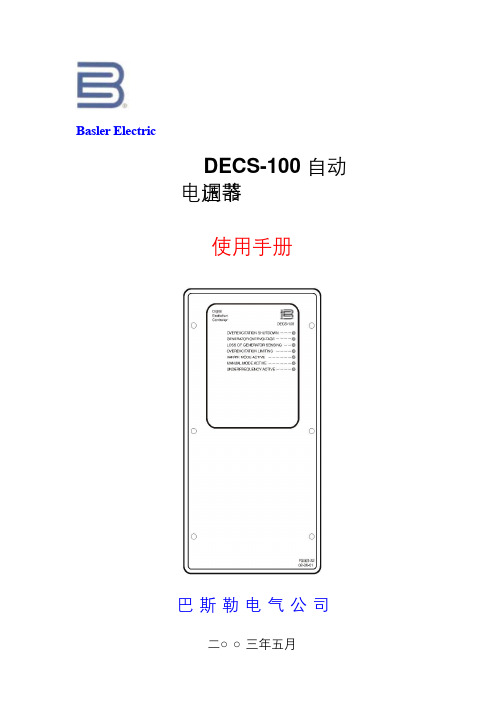

Basler ElectricDECS-100 自动电压调节器使用手册巴斯勒电气公司二○○三年五月翻译：万行全校核：万行全地址：南京市集庆路198 号江苏通信大厦4 楼邮政编码：210006电话：025-5220 7234 或5225 1013 转8202，5225 3994传真：025-5225 7730E-mail：wanxingquan@编号：9 2875 00 991版本：D 01/032003 年5 月于南京未经许可，请勿翻印、复印，违者必究！简介这本手册介绍了DECS-100 自动电压调节器的安装和操作。
主要包含下列内容：·概述和技术规格·人机接口·功能描述·安装·BESTCOMS调试软件·使用和故障诊断警告！为了避免人身伤害或设备损坏，只有合格的技术人员才允许完成本手册所描述的操作。
DECS-100 在运行时其后面板带有危险的电压。
后面板的接线应该在DECS-100 停止时进行。
小心在激活手动模式之前请注意必须估计其励磁等级。
如果励磁电流的等级与发电机不相匹配，则可能会导致出现致命的破坏性的高电压。
不正确的PID 参数将导致系统性能较差或设备损坏。
在上载一个设定文件之前，请先关断DECS-100 的工作电源并断开端子F+和F-到励磁绕组的接线，然后再加上DECS-100 的工作电源。
注意确认D ECS-100 通过机箱后面的接地端子采用不小于12AWG 的铜导线接地。
当DECS-100 和其它装置安装在同一个系统中时，推荐从每个单元到接地母线使用单独的导线。
i保密信息巴斯勒电气公司授权保密使用，并保留根据需要收回的权力，请互相谅解它不能以任何方式用于损害巴斯勒电气公司利益的地方。
本手册未能覆盖设备的所有细节和变化，也未能提供安装和操作时可能出现的各种意外情况的数据。
所有特性和选件的有效性和设计如有更改，恕不事先通知。
如果需要更多的资料，请与巴斯勒电气公司联系。
xxx公司高频开关直流电源成套设备充电柜技术协议一、总则：1.本技术协议适用于xxx公司供电车间主控室2套200AH/220V和10kV 高压配电室4套55AH/220V智能型高频开关直流操作电源系统设备的设计、制造、试验、包装、运输、交货、现场验收等方面的技术要求及相关的伴随服务，生产厂家（以下简称供方）将按照本招标文件书中所述条款，在工程设计、制造、验收和培训等方面为用户提供满意的服务。
2.本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合本规范书和工业标准的优质产品。
3.如供方没有以书面形式对本规范书的条文提出异议，则意味着供方方提出的产品完全满足本规范书的要求。
4.在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。
5.本技术协议文件书中所采用的标准如与现行国标或IEC标准中的技术要求不一致时，将按较高标准执行。
二、充电柜技术要求1.须满足的标准（包括但不仅限于）：GB/T3859.1-2013 《半导体电力变流器》GB 17478-1998 《低压直流电源设备的特性和安全要求》DL/T 5044-2014 《电力工程直流电源系统设计技术规程》DLT 781-2001 《电力用高频开关整流模块》DL/T459-2000 《电力系统直流电源柜订货技术条件》DL/T 5120-2000 《小型电力工程直流系统设计规程》JB/T 5777.4-2000 《电力系统直流电源设备通用技术条件及安全要求》LS（W）30-40-JT 《电力系统用微机控制直流电源柜技术条件》2.环境条件：2.1环境温度最高40℃2.2相对湿度不大于95%2.3海拔高度 40米2.4地震裂度 7度2.5污秽等级Ⅲ级2.6最大日温差 25℃2.7安装方式户内3.技术参数3.1交流输入电压：380V±15%（三相四线），双路自动投切。
KEHAIKH-T系列电力电源监控系统技术说明书(2.01)大连科海测控技术有限公司一. 产品概述：KH-T系列触摸屏直流微机监控系统，是将最新的触摸屏技术、嵌入式工控机、数据传输技术，应用到电力电源中，以实现本地或远程集中监测、控制和智能管理的高技术产品。
监控系统作为直流操作电源中测控和管理的核心单元，其主要的作用是：根据直流系统中各功能模块的运行方式和蓄电池的充电曲线，预先进行参数设置,并实时监测系统的运行数据和状态，将数据进行分析处理或上传，控制直流系统安全有效的运行。
二. 特点主机：采用嵌入式工控机，模块化设计，平板嵌入式安装；显示器：采用10.2英寸彩色液晶触摸屏，宽屏幕（16：9）高分辨率。
界面：全中文显示，界面直接显示系统的配置图、主要数据、开关的状态。
运行人员可以很直观地了解系统的配置和运行情况。
三．配置显示器： 10.2英寸彩色液晶触摸屏（宽屏16：9）；7.0英寸彩色液晶触摸屏（宽屏16：9）；5.7英寸彩色液晶触摸屏(PLC系统使用)；5.7英寸单色液晶触摸屏(PLC系统使用)；5.1英寸单色液晶触摸屏；功能模块：数据采集模块：ADC-10（ ADC-20 ）；（或西门子PLC）绝缘选线模块：KHJJ-64B; KHJJ-32B电池巡检模块：KHDJ-56B; KHDJ-24B;高频模块：各个厂家的数字口模块各个厂家的模拟口模块监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。
四．操作及说明4．1密码：用于系统的参数设定，密码共分三级：一级密码不公开，主要用于生产厂家或专业人员，对系统的各种参数的设定和修改，配置系统的出厂参数并保存为“出厂设置”以及清除“故障记录”和“事件记录”等。
二级密码不公开，主要用于一般操作人员，对系统的常用参数的设定和修改。
三级密码是12345678，主要用于值班人员等，三级密码只能查看系统的各种参数不能修改4．2名词解释(监控器专有名词解释)4.2.1最大浮充电流设备正常运行时，流过电池组的浮充电流是很小的。
硅链电压自动调压装置，适用于电力电源系统对直流控制母线电压进行电压自动调节。
自动调压装置，有自动控制电路、调节开关、大电流直流继电器和分组降压硅链等组成，可将动力母线电压（ HM ）从最大值连续下降时，自动调压装置始终使控制母线（ KM ）上的电压保持在整定值，动力母线电压从最小值逐渐上升到最大值时，自动调压装置也能使控制母线上的电压保持整定值。
还设有手动调节功能。
使动力母线电压值不变，每次手动调压一档使控制母线电压变化一次直至调整到控制母线电压与动力母线电压相等为止。
也可进行逆向电压调节。
具有自动调节和手动调节迅速手滑，工作稳定可靠，重量轻安装方便等优点。
配置降压管芯组成的降压硅链具有 PN 结正向特性一致性好，降压电压稳定，动态电阻小等优点。
并可根据客户需求进行任意组合，确保整机产品的可靠性和优越性，最大限度优化电源系统设计，达到完美，可靠合理的应用。
原理简介
（ 1 ）自动状态
硅链电压自动调压装置自动电路能精确地检测硅链输出电压（即控制母线电压）并与设定值比较，当控制母线电压高（低于）设定值的上限（下限）时，控制器发出驱动信号，驱动大功率继电器或直流接触器（ 60A 以上选用），通过执行继电器或直流接触器的分断或闭合来改变硅链的降压值，从而确保控制母线电压值在标准值的范围之内。
（ 2 ）手动状态
工作于手动状态时，通过外接手动方向转换开关控制大电流继电器或直流接触的分断或闭合，使降压硅链分组投入或被短接，从而改变硅链的输出电压（控制母母电压）。
（ 3 ）工作原理框图
就是硅的单向导电性，压降为0.7V，利用这个原理调节。
直流系统主要设备综述摘要:介绍了水电站直流系统主要包括哪些设备,各设备在直流系统中的主要作用,以及直流系统的工作原理。
关键字:直流系统监控可靠性母线原理溢洲水电站是广东省韶关市武江最后一级的梯级电站,共两台机组,总装机容量为20MW,两台机组分别于2006年12月与2007年4月投运,站内直流系统由韶关市天工有限公司生产,经过三年的运行观察,直流系统的各主要设备运行未出现异常。
1 直流系统简介直流供电系统是为控制、保护、自动装置和信号回路提供电源,并提供独立的事故照明电源,由电池组直接提供的直流电以及由交流380V经高频开关电源模块转换为的直流电组成。
直流供电系统的监控设备主要包括HC系列高频开关电源模块、ZDW-5F系列微机监察装置、WDK-5(A)型直流系统绝缘监测装置以及DIW-2025(B)直流绝缘监察继电器等组成。
1.1HC系列高频交直流转换装置HC系列电力模块采用三相三线制(无相序要求)380AC输入,输入范围宽,无中线电流损耗,具有软启动功能。
三相交流输入采用先进的尖锋抑制器及EMI滤波,可以有效的抑制和吸收尖锋电压,保证模块后级电路的安全。
由全桥整流电路将三相交流电整流为直流,再经无源PFC调整后大大提高了功率因数。
经全桥PWM电路转换为高频交流,再经高频变压器隔离降压后高频整流输出。
整流模块中的脉宽调制电路(PWM)及软开关谐振回路,可根据电网和负载的变化,自动调节高频开关的脉冲宽度,使输出电压、电流在任何允许的情况下都能保持稳定。
每台HC系列电力模块具有独立的输出电压调节口可调输出电压范围约170V-320V或90V-160V,及输出恒流调节口,模块本身具备多重保护功能,因此该系列模块可单机或多台并机自控独立安全运行,完成各种基本功能。
1.2WDK-5(A)直流系统绝缘监测装置用来监测直流系统电压、母线和各支路的绝缘状况。
工作原理:1、母线监测:在正常运行中,装置对母线电压进行监测,且不断采样其正、负极对地电压,送A/D转换器,经微机处理和数值计算后,直接显示母线电压值和正负母线分别对地的绝缘电阻值。
