电压调节器的调压原理

数字调压器工作原理
数字调压器是一种用于调整电压的电子设备，它能够将输入电压进
行调节，以获得所需的输出电压。

数字调压器的工作原理有两个主要
方面：比较和反馈控制。

数字调压器通过比较输入电压与参考电压的大小来确定输出电压的
大小。

这个比较过程是通过使用一个比较器完成的。

比较器将输入电
压和参考电压进行比较，然后产生一个输出信号，指示输入电压是大于、等于还是小于参考电压。

根据比较器的输出信号，数字调压器可以确定需要采取的调节措施。

一种常用的调节方法是使用脉宽调制（PWM）。

脉宽调制是通过控制
输出信号的脉冲宽度来实现的。

如果输入电压大于参考电压，那么输
出信号的脉冲宽度将增加；如果输入电压小于参考电压，脉冲宽度将
减小。

通过调整脉宽，数字调压器可以实现精确的输出电压控制。

为了确保输出电压的稳定性，数字调压器还使用了反馈控制。

它会
将输出电压与参考电压进行比较，并根据差异来调整脉冲宽度。

如果
输出电压偏离了参考电压，反馈控制将通过增加或减小脉冲宽度来调
整输出电压，以使其回到预定的范围内。

这个过程是连续进行的，以
确保输出电压的稳定性和准确性。

数字调压器通过比较输入电压与参考电压的大小，并利用脉宽调制
和反馈控制的方法来实现对电压的精确调节。

它在许多应用中被广泛
使用，如电源管理、工业自动化和电子设备控制等。

通过数字调压器，我们可以实现对电压的可靠和精确控制，满足各种电子系统的需求。

自动电压调节器avr原理
自动电压调节器AVR原理
自动电压调节器，即AVR（Automatic Voltage Regulator），是一
种用于稳定发电机输出电压的电路，它可以监控并调整发电机输出电压，确保它始终保持在一个安全范围内。

AVR的工作原理是基于反馈控制的概念。

发电机输出电压通过电压感
测器输入到一台比较器中。

比较器将检测到的电压与设定值进行比较，然后输出一个误差信号。

误差信号经过操作放大电路后反馈给发电机
励磁系统，控制其的电场大小，从而调整输出电压。

每台发电机都有一个额定输出电压范围，如果它的输出电压偏高或偏低，都会导致问题的出现。

输出电压过高可能会导致负载电气元件的
损坏或烧毁，过低则会导致无法正常供电。

因此，AVR对于发电机的
稳定性和运行效率至关重要。

AVR的另一个重要特性是响应速度。

它可以在毫秒级别内检测到发电
机输出电压的变化，并及时适应调整以确保发电机稳定工作。

除此之外，AVR还拥有过载保护和短路保护等安全功能。

总的来说，AVR是一种重要而又不可或缺的电路，它可以确保发电机的稳定性和安全性。

在负载需求不断增加和电压波动频繁的情况下，AVR的应用已经被广泛采用，成为了发电机控制系统中不可或缺的一部分。

调压器工作原理
调压器是一种电子电路，用于将输入电压稳定到目标输出电压。

它可以根据所需的电压差异来调整输入电压，以便输出电压保持恒定。

调压器的工作原理基于负反馈机制。

通常，调压器由一个比较器、一个误差放大器和一个功率驱动器组成。

首先，比较器将目标输出电压与实际输出电压进行比较。

如果实际输出电压高于目标输出电压，比较器将产生负反馈信号。

这个信号经过误差放大器放大后，被送回到调压器的输入端。

误差放大器根据负反馈信号的大小来产生一个控制信号，它将改变调压器的增益。

如果实际输出电压过高，误差放大器将减小调压器的增益，使输出电压降低。

相反，如果实际输出电压过低，误差放大器将增加调压器的增益，使输出电压提高。

调压器的功率驱动器负责控制输出电压的实际变化。

它使用升降压技术来适应输入电压的变化，并确保输出电压始终保持在目标范围内。

功率驱动器通过开关管或晶体管来调整电源的电压，从而实现电压调整。

综上所述，调压器通过负反馈机制，根据目标输出电压和实际输出电压之间的差异来调整输入电压，以保持输出电压的稳定性。

这种工作原理使得调压器在各种电子设备中得到广泛应用，如电源适配器、手机充电器、稳压电源等。

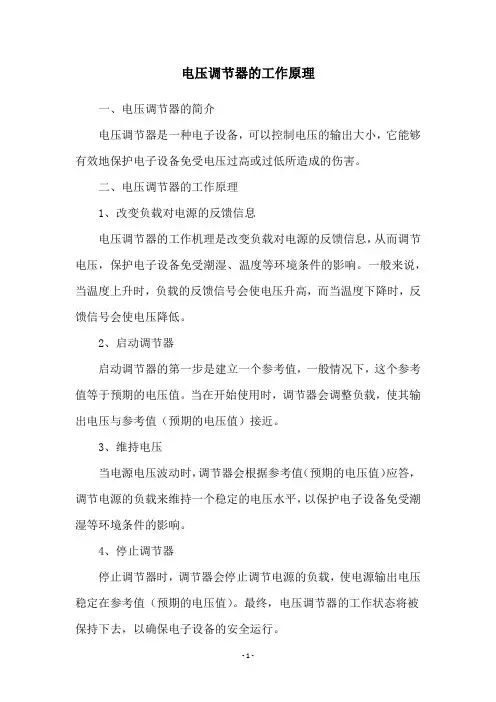

电压调节器的工作原理
一、电压调节器的简介
电压调节器是一种电子设备，可以控制电压的输出大小，它能够有效地保护电子设备免受电压过高或过低所造成的伤害。

二、电压调节器的工作原理
1、改变负载对电源的反馈信息
电压调节器的工作机理是改变负载对电源的反馈信息，从而调节电压，保护电子设备免受潮湿、温度等环境条件的影响。

一般来说，当温度上升时，负载的反馈信号会使电压升高，而当温度下降时，反馈信号会使电压降低。

2、启动调节器
启动调节器的第一步是建立一个参考值，一般情况下，这个参考值等于预期的电压值。

当在开始使用时，调节器会调整负载，使其输出电压与参考值（预期的电压值）接近。

3、维持电压
当电源电压波动时，调节器会根据参考值（预期的电压值）应答，调节电源的负载来维持一个稳定的电压水平，以保护电子设备免受潮湿等环境条件的影响。

4、停止调节器
停止调节器时，调节器会停止调节电源的负载，使电源输出电压稳定在参考值（预期的电压值）。

最终，电压调节器的工作状态将被保持下去，以确保电子设备的安全运行。

电压调节器的工作原理
电压调节器，也称为稳压器，是一种电子元器件，用于稳定电源电压。

它可以将不稳定的电源电压调整到稳定的输出电压，以满足不同电子元器件对电压的要求。

电压调节器的工作原理可以归纳为三个步骤：
1. 参考电压源
电压调节器中的参考电压源是稳定的，通常是通过电路中的Zener二极管实现的。

Zener二极管是在反向击穿状态下工作的普通二极管，具有稳定的反向击穿电压。

当它接在一个电路中，它就会产生一个稳定的参考电压。

2. 负反馈
为了将输出电压与参考电压保持一致，电压调节器采用了负反馈电路。

它通过比较输出电压和参考电压，如果输出电压偏低，那么它会做出调整以提高输出电压。

反之，如果输出电压偏高，电压调节器会降低输出电压。

3. 控制元素
电压调节器的控制元素是稳压管，通常是晶体管或场效应管等。

它通过将稳压管连接到参考电压和负反馈电路之间，控制输出电压的大小。

当输出电压偏低时，
稳压管的阻值减小，电路中的电流增加，从而提高输出电压。

当输出电压偏高时，稳压管的阻值增加，电路中的电流减少，从而降低输出电压。

以上即是电压调节器的工作原理，以负反馈电路和稳压管的控制为核心，通过反馈电路对电源输出电压进行稳定控制，确保输出电压稳定。

在应用中，电压调节器被广泛用于各种电路中，以提供稳定的直流电源。

电压调节器的作用及工作原理
电压调节器（Voltage Regulator）是一种电子设备，可以稳定、调节电压输入并将其保持在设定的数值范围内。

它被广泛应用于各种电子设备和电路中，以保护电路及其组件，同时提供稳定的电力供应。

电压调节器的工作原理可以简单概括为以下几个步骤：
1. 变压器：电压调节器首先通过变压器将输入电压从较高的交流电压（例如220V或110V）转换为较低的交流电压（例如
12V或5V）。

2. 整流：接下来，电压调节器会对这一较低的交流电压进行整流，将其转换为直流电压。

3. 滤波：经过整流的直流电压通常还会存在一定的纹波（也称为电压波动），为了消除这些纹波，电压调节器会使用滤波电路，通过电容器等元件来平滑输出电压。

4. 稳压：最后，电压调节器会使用稳压器（也称为电压稳定器）来将输出电压稳定在设定的数值范围内。

稳压器通常由晶体管、集成电路等组成，根据输入电压与设定电压之间的偏差来控制其输出，以保持输出电压稳定。

总之，电压调节器通过变压、整流、滤波和稳压这些步骤，将输入电压转换为稳定的输出电压，以满足电子设备和电路对稳定电力供应的要求。

电压调节器工作原理
电压调节器是一种电子器件，用于稳定输出电压并保持其在一定的范围内。

其工作原理可以简单概括为输入电压经过一系列的电路变换和调整，最终输出稳定的电压。

具体来说，电压调节器的工作原理如下：
1. 输入电压通过滤波电路进行滤波，去除电压波动和噪声。

2. 经过滤波的电压进入变压器或者变换电路，调整电压幅值。

3. 经过变压器或变换电路调整后的电压经过整流电路，将交流电转换成直流电。

4. 直流电经过滤波电路进一步去除电压波动，使其更加稳定。

5. 对于线性调节器，稳定的直流电会经过稳压器进行调节，使输出电压稳定在设定的值上。

稳压器通常采用反馈控制的方式，将输出电压与参考电压进行比较，并通过控制元件调整输出电压，使其保持在稳定范围内。

6. 对于开关调节器，稳定的直流电经过开关电路进行调节。

开关调节器在输出电压超过设定值时断开开关，输出电压低于设定值时闭合开关，通过不断开关的操作，调节输出电压。

总的来说，电压调节器通过滤波、变压、整流、稳压等电路组成，将输入电压进行一系列的变换和调整，使其输出稳定的电压。

不同类型的电压调节器采用不同的调节原理，但都致力于保持输出电压的稳定性和准确性。

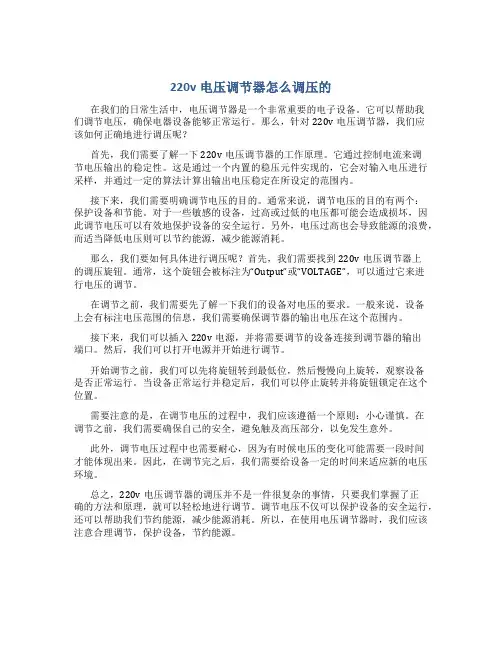

220v电压调节器怎么调压的在我们的日常生活中，电压调节器是一个非常重要的电子设备。

它可以帮助我们调节电压，确保电器设备能够正常运行。

那么，针对220v电压调节器，我们应该如何正确地进行调压呢？首先，我们需要了解一下220v电压调节器的工作原理。

它通过控制电流来调节电压输出的稳定性。

这是通过一个内置的稳压元件实现的，它会对输入电压进行采样，并通过一定的算法计算出输出电压稳定在所设定的范围内。

接下来，我们需要明确调节电压的目的。

通常来说，调节电压的目的有两个：保护设备和节能。

对于一些敏感的设备，过高或过低的电压都可能会造成损坏，因此调节电压可以有效地保护设备的安全运行。

另外，电压过高也会导致能源的浪费，而适当降低电压则可以节约能源，减少能源消耗。

那么，我们要如何具体进行调压呢？首先，我们需要找到220v电压调节器上的调压旋钮。

通常，这个旋钮会被标注为“Output”或“VOLTAGE”，可以通过它来进行电压的调节。

在调节之前，我们需要先了解一下我们的设备对电压的要求。

一般来说，设备上会有标注电压范围的信息，我们需要确保调节器的输出电压在这个范围内。

接下来，我们可以插入220v电源，并将需要调节的设备连接到调节器的输出端口。

然后，我们可以打开电源并开始进行调节。

开始调节之前，我们可以先将旋钮转到最低位，然后慢慢向上旋转，观察设备是否正常运行。

当设备正常运行并稳定后，我们可以停止旋转并将旋钮锁定在这个位置。

需要注意的是，在调节电压的过程中，我们应该遵循一个原则：小心谨慎。

在调节之前，我们需要确保自己的安全，避免触及高压部分，以免发生意外。

此外，调节电压过程中也需要耐心，因为有时候电压的变化可能需要一段时间才能体现出来。

因此，在调节完之后，我们需要给设备一定的时间来适应新的电压环境。

总之，220v电压调节器的调压并不是一件很复杂的事情，只要我们掌握了正确的方法和原理，就可以轻松地进行调节。

调节电压不仅可以保护设备的安全运行，还可以帮助我们节约能源，减少能源消耗。

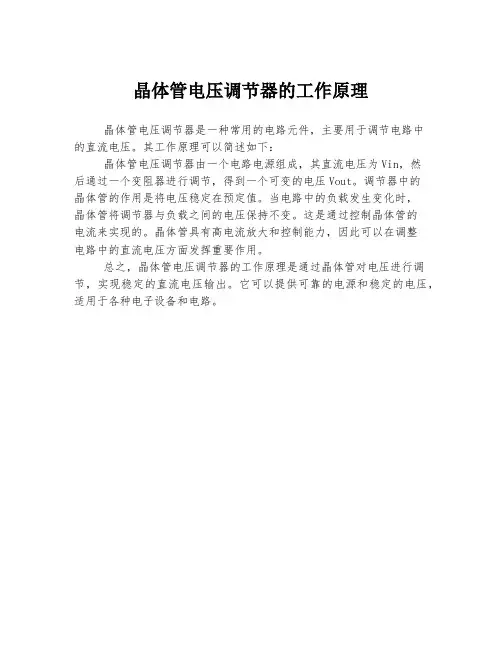

晶体管电压调节器的工作原理
晶体管电压调节器是一种常用的电路元件，主要用于调节电路中
的直流电压。

其工作原理可以简述如下：
晶体管电压调节器由一个电路电源组成，其直流电压为Vin，然
后通过一个变阻器进行调节，得到一个可变的电压Vout。

调节器中的
晶体管的作用是将电压稳定在预定值。

当电路中的负载发生变化时，
晶体管将调节器与负载之间的电压保持不变。

这是通过控制晶体管的
电流来实现的。

晶体管具有高电流放大和控制能力，因此可以在调整
电路中的直流电压方面发挥重要作用。

总之，晶体管电压调节器的工作原理是通过晶体管对电压进行调节，实现稳定的直流电压输出。

它可以提供可靠的电源和稳定的电压，适用于各种电子设备和电路。

汽车上交流发电机的转子是由发动机通过皮带驱动旋转的,一般发动机和交流发电机的速度比为1.7~3,这样一来交流发电机的转子的转速变化范围非常大,根据发电机的空载特性可知,发电机的输出电压是随着发电机转速的升高而增高的,因此发电机发出的电压变化范围也很大,而汽车上的用电设备则需要恒定的电压,为了满足用电设备恒定电压的要求,发电机必须配用电压调节器才能正常工作。

否则用电设备会在发电机不稳定的电压范围内很快损坏。

影响汽车的安全运行。

1电压调节器的分类及功用电压调节器按其工作原理分为触点式电压调节器、电子式(无触点)调节器,电子式调节器包括晶体管调节器、集成电路调节器、电脑控制调节器;按所匹配的发电机搭铁形式分为内搭铁式调节器、外搭铁式调节器;按安装方式分为内装式调节器和外装式调节器;按功能分为单功能调节器和多功能调节器。

随着科学电子技术的发展,目前交流发电机几乎全部采用电子式调节器,其优点是电压调节器精度高,可达±0.3v,而且不产生火花,还具有质量轻,体积小,寿命长(能达16万km以上),可靠性高,电磁干扰小,能通过较大的励磁电流(可达6A以上),耐高温(130℃正常工作)、耐振等特点电压调节器的功用是把发电机的输出电压控制在规定的范围内,在发电机转速和发电机上的负载发生变化时自动控制发电机输出电压,使其输出电压保持恒定。

2集成电路(IC)电压调节器的工作原理2.1电路介绍下图是集成电路电压调节器电路,它是内装式四接头电压调节器,电路图左边为发电机的定子、转子线圈和桥式整流电路,中间为IC电压调节器电路,右边为蓄电池及用电设备、开关和充电警告灯等。

在此电路中,端子B为发电机输出电压端子;端子P为定子线圈某一相线,用于控制三极管T2的导通和截止,使充电警告灯点亮和熄灭;F为转子磁场线圈端子,调节器由此端子控制磁场绕组的通断;端子S为检测蓄电池电压的端子,IG表示通过线束连接至点火开关的端子,用于检测蓄电池和发电机电压,给电压调节器提供工作电压,从而控制三极管T1的导通和截止(即控制转子磁场的通断);L为充电警告灯的连接端子;E为发电机和调节器的搭铁端子;D1为续流二极管,用于吸收励磁绕组中产生的自感电动势。

电压调压器工作原理
电压调压器是一种电路装置，用于将输入电压稳定地调节为所需的输出电压。

其主要工作原理是通过自动调节电路中的元件阻抗，使得输入电压与输出电压之间的差异最小化，从而实现电压的稳定调节。

一种常见的电压调压器工作原理是使用可变电阻器（也称为电位器）和稳压二极管。

稳压二极管将输入电压通过稳压元件进行调节，使得输出电压相对稳定，并将过剩的电压通过可变电阻器进行调节，以达到所需的输出电压。

当输入电压发生变化时，稳压二极管会自动调整其导通电阻，以保持输出电压稳定。

另一种常见的电压调压器工作原理是使用反馈自动调节电路。

这种电压调压器会将一部分输出电压反馈给输入端，通过比较输入电压和输出电压之间的差异，自动调节电路中的元件阻抗，以实现输出电压的稳定。

这种反馈机制可以使电压调压器适应输入电压的变化，并通过自动调整电路中的元件来实现输出电压的恒定。

总之，电压调压器通过不同的工作原理来实现电压的稳定调节，以满足各种电子设备对稳定电压的需求。

这些原理包括使用稳压元件和可变电阻器来调节电压，以及使用反馈自动调节电路来使电压保持稳定。

交流发电机地电压调节器频道：变频电机发布时间：2008-05-15由于交流发电机地转子是由发动机通过皮带驱动旋转地,且发动机和交流发电机地速比为1．7～3,因此交流发电机转子地转速变化范围非常大,这样将引起发电机地输出电压发生较大变化,无法满足汽车用电设备地工作要求.为了满足用电设备恒定电压地要求,交流发电机必须配用电压调节器,使其输出电压在发动机所有工况下基本保持恒定.一、电压调节器地分类1．交流发电机电压调节器按工作原理可分为：<1）触点式电压调节器触点式电压调节器应用较早,这种调节器触点振动频率慢,存在机械惯性和电磁惯性,电压调节精度低,触点易产生火花,对无线电干扰大,可靠性差,寿命短,现已被淘汰.<2）晶体管调节器随着半导体技术地发展,采用了晶体管调节器.其优点是：三极管地开关频率高,且不产生火花,调节精度高,还具有重量轻、体积小、寿命长、可靠性高、电波干扰小等优点,现广泛应用于东风、解放及多种中低档车型.<3）集成电路调节器集成电路调节器除具有晶体管调节器地优点外,还具有超小型,安装于发电机地内部<又称内装式调节器）,减少了外接线,并且冷却效果得到了改善,现广泛应用于桑塔纳.奥迪等多种轿车车型上.<4）电脑控制调节器电脑控制调节器是现在轿车采用地一种新型调节器,由电负载检测仪测量系统总负载后,向发电机电脑发送信号,然后由发动机电脑控制发电机电压调节器,适时地接通和断开磁场电路,即能可靠地保证电器系统正常工作,使蓄电池充电充足,又能减轻发动机负荷,提高燃料经济性.如上海别克、广州本田等轿车发电机上使用了这种调节器.2．电子调节器按所匹配地交流发电机搭铁型式可分为：<1）内搭铁型调节器：适合于与内搭铁型交流发电机所匹配地电子调节器称为内搭铁型调节器；<2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配地电子调节器称为外搭铁型调节器.在使用过程中,对于晶体管调节器,最好使用汽车说明书中指定地调节器,如果采用其他型号替代,除标称电压等规定参数与原调节器相同外,代用调节器必须与原调节器地搭铁形式相同,否则,发电机可能由于励磁电路不通而不能正常工作.对于集成电路调节器,必须是专用地,是不能替代地.二、电压调节器地调压原理由交流发电机地工作原理我们知道,交流发电机地三相绕组产生地相电动势地有效值Eφ==CeФn<V）这里Ce为发电机地结构常数,n为转子转速,Ф为转子地磁极磁通,也就是说交流发电机所产生地感应电动势与转子转速和磁极磁通成正比.当转速升高时,Eφ增大,输出端电压UB升高,当转速升高到一定值时<空载转速以上）,输出端电压达到极限,要想使发电机地输出电压UB 不再随转速地升高而上升,只能通过减小磁通Ф来实现.又磁极磁通Ф与励磁电流If成正比,减小磁通Ф也就是减小励磁电流If.所以,交流发电机调节器地工作原理是：当交流发电机地转速升高时,调节器通过减小发电机地励磁电流If来减小磁通Ф,使发电机地输出电压UB保持不变.触点式电压调节器通过触点开闭,接通和断开磁场电路,来改变磁场电流If大小；晶体管调节器、集成电路调节器等利用大功率三极管地导通和截止,接通和断开磁场电路,来改变磁场电流If大小.三、电子调节器结构与工作原理电子调节器有多种型式,其电路个不相同,但一般采用整体封装型式,不可拆卸,不能维修,只能整体更换.这里向大家介绍电子调节器地基本电路,实际电路要复杂地多,但工作原理可用基本电路工作原理去理解.1．外搭铁型电子调节器地基本电路晶体管调节器又称为电子调节器,图2－29所示为外搭铁型电子调节器地基本电路：基本电路是由三只电阻R1、R2 、R3,两只三极管VT1、VT2,一只稳压二极管VS和一只二极管VD组成.电阻R3既是VT1地分压电阻,又是VT2地负载电阻电阻R1和R2组成一个分压器,分压器R1、R2两端地电压为发电机电压UB,R1上得分压为：VT2是大功率三极管<NPN型）,和发电机地磁场绕组串联,起开关作用,用来接通与切断发电机地励磁电路；VT1是小功率三极管<NPN型）,用来放大控制信号；VD是续流二极管；磁场绕组由接通转为断开状态时<F端为+,B 端为－）,经二极管VD构成放电回路,防止三极管VT2被击穿损坏稳压管VS是感受元件,串联在VT1地基极电路中,并通过VT1地发射结并联于分压电阻R1地两端,以感受发电机地输出电压；UR1电压加在稳压管VS上,R1地阻值是这样确定地,当发电机输出电压UB达到规定地调整值时<如桑塔纳为13．5—14．SV）,UR1电压正好等于稳压管VS地反向击穿电压。

调压器原理
调压器是一种用于稳定电压输出的电子设备。

它能够根据输入电压的变化，自动调节输出电压保持在设定的稳定值。

调压器通常由锁相环（PLL）电路、比较器、开关管等元件组成。

调压器的工作原理基于反馈控制的概念。

它通过不断比较输出电压与设定电压的差异，并根据比较结果采取相应的措施使输出电压趋于稳定。

主要包括两种调压方式：线性调压和开关调压。

线性调压器利用可变电阻器或变压器来调节输入电压，使得输出电压与设定值相等。

当输入电压变化时，线性调压器会在线性区间内调整输出电压以保持稳定。

这种调压方式适合于小型功率应用，但存在能量浪费问题，因为多余的电能在调节器内部以热量的形式散失。

开关调压器采用开关管来实现电压调节。

它通过快速开关操作来将输入电压转化为高频脉冲信号，经过滤波器后输出稳定电压。

开关管的开关频率通常很高，可以达到几十千赫兹甚至更高。

开关调压器具有高效率和较小的能量损耗，适用于大功率应用。

在开关调压器中，锁相环电路用于控制开关管的开关时间，以保持输出电压稳定。

比较器则用于比较输出电压与设定电压之间的差异，并通过反馈回路调节开关时间。

开关管会保持开关操作，直到输出电压达到预定值。

总之，调压器根据输入电压的变化，利用反馈控制原理来调整输出电压以保持稳定。

线性调压器通过可变电阻器或变压器调节输出电压，而开关调压器则利用开关管进行快速开关操作来实现电压调节。

汽车交流发电机电压调节器原理交流发电机端电压受转速和负载变化的影响较大，因此必须配用电压调节器来控制电压。

电压调节器的功用是：在发动机转速和发电机上的负载发生变化时自动控制发电机的输出电压，使其保持恒定，防止发电机的电压过高而造成用电设备的损坏和蓄电池过充电，同时也防止发电机电压过低而导致用电设备不能正常工作和蓄电池充电缺陷。

1.电压调节原理根据电磁感应原理，发电机的感应电动势为EΦ=Cln①，其中Cl为常数，因此，交流发电机端电压的高低，取决于转子的转速n和磁极磁通①。

要保持电压恒定，在转速n升高时，应相应减弱磁通①，这可以通过减少励磁电流来实现；在转速n降低时，应相应增强磁通①，这可以通过增大励磁电流来实现。

2.电压调节器的类型交流发电机电压调节器分为触点式和电子式调节器两大类。

电子式又分为晶体管式和集成电路式，基本原理都是通过改变励磁电流的大小来控制电压的。

触点式电压调节器构造复杂，质量和体积大，触点易烧蚀，寿命短，对无线电干扰大，触点开闭动作迟缓，可靠性不高，目前已被淘汰。

3.晶体管式电压调节器晶体管式电压调节器是利用晶体管的开关特性，控制发电机的磁场电流，使发电机的输出电压保持恒定的。

下面以JFT106型晶体管电压调节器为例开展分析。

JFT106型晶体管电压调节器属于外搭铁型电压调节器,其电路原理图如图「26所示。

该调节器共有“+”、“F”和“一”三个接线柱，其中“+”接线柱与发电机磁场绕组的“F2”接线柱连接后经熔断器接至点火开关，“F”接线柱与发电机磁场绕组的“F1”接线柱连接，“一”接线柱搭铁。

该调节器由电压敏感电路和两级开关电路组成。

图1-26JFT106型晶体管调节器电路原理图电路中RI、R2、R3和稳压管VDl构成了电压敏感电路，稳压管VDI为稳压元件，RhR2、R3为构成分压器，将交流发电机的端电压开展分压后加在稳压管VDl的两端；随时检测发电机端电压的变化。

当稳压管VDl上的电压低于稳压管VDl的稳压值时，VDl稳压管截止；当稳压管VDl上的电压高于稳压管VDl的稳定电压时，稳压管VDl导通。

汽车发电机电压调节器工作原理一、汽车发电机电压调节器的作用汽车发电机电压调节器是用来控制汽车发电机输出电压的设备，其作用主要有两个方面：1. 稳定输出电压：汽车发动机的转速会不断变化，而发电机的转速也会相应变化。

如果没有电压调节器，发电机输出的电压会随着转速的变化而波动，这样会对汽车的电气设备造成损害。

2. 保护电瓶和电器设备：电压过高会损坏汽车的电器设备，电压过低则无法充分为汽车的电器设备供电。

电压调节器通过控制发电机输出的电压，保持在适当范围内，可以有效保护汽车的电瓶和电器设备。

二、汽车发电机电压调节器的工作原理汽车发电机电压调节器主要由电路板、电压稳压器、功率晶体管等部件组成，其工作原理可以分为三个方面：1. 采样：电压调节器会通过内部的传感器实时采集发电机输出的电压信号，将其转换成电信号输入到调节器的控制电路中。

2. 比较：调节器的控制电路会将采集到的电压信号与设定的标准电压进行比较。

如果发电机输出的电压高于设定的标准电压，控制电路将发送控制信号给功率晶体管，通过控制功率晶体管的导通状态来调节发电机的输出电压。

3. 调节：功率晶体管的导通状态会影响发电机的磁场，从而调节发电机输出的电压。

当发电机输出的电压达到设定的标准电压时，控制电路将停止发送控制信号，功率晶体管进入截止状态，从而保持发电机输出的电压稳定在设定的标准电压范围内。

三、汽车发电机电压调节器的维护与故障排除汽车发电机电压调节器在日常使用中，可能会出现一些故障，主要表现为发电机输出的电压不稳定、过高或过低等情况。

这时需要对电压调节器进行维护和故障排除：1. 清洁：定期清洁电压调节器的外部和散热器等部件，保持通风畅通。

2. 调节：如果发现发电机输出的电压不稳定或过高、过低，可以通过专业仪器对电压调节器进行调节，使其保持在正常工作范围内。

3. 更换：如果电压调节器本身出现故障，需要及时更换为新的电压调节器，以保证汽车电气设备的正常工作。

电压调节器的原理与种类一、电压调节器的功用使发电机输出电压在发动机所有工况下保持一定或保持在某一允许范围内。

以防发电机电压过高或过低，烧坏用电设备，使蓄电池过充电或充电不足。

二、电压调节器的原理发电机的输出电压与发电机转子的转速有关：公式如下：：U≈E＝Cφｎ（这个公式不读）（读）C是发电机的结构常数Φ（fài）是磁极磁通ｎ是发电机转速由此可知：发电机的输出电压U与转速ｎ和磁通φ成正比。

转速越高，电压越高，发电量越大发电机转速变化时，要使电压保持一定，只有相应地改变磁极的磁通，而磁通的大小取决于磁场电流，所以在转速变化时只要自动调节磁场电流就能使电压保持一定。

电压调节器就是根据这一原理进行电压调节的。

1、调节器的分类基本类型分为：触点式电压调节器晶体管电压调节器集成电路电压调节器2、调节器基本原理触点式电压调节器是通过触点开闭，接通和断开磁场电路，来改变磁场电流大小，调节电压的。

（1）发电机转动后，当发电机电压小于蓄电池电压时，蓄电池向磁场绕组和磁化线圈供电，磁化线圈磁力不够，触点闭合。

（2）发动机转速升高，当蓄电池的电压小于发电机电压，又小于U2时，发电机向磁场绕组和磁化线圈供电，磁化线圈磁力不够，触点闭合。

（3）发电机转速继续升高，当U2小于发电机电压时，磁化线圈磁力足够，触点被吸开。

这就是基本原理晶体管调节器、集成电路调节器等利用大功率三极管的导通和截止，接通和断开磁场电路，来改变磁场电流大小，调节电压。

当电压低时，电源和三极管组成一个回路当电压高时，DW给放大器一个信号，把三极管断开三、电磁式调节器1、调压原理触点式电压调节器是一种机械振动式电压调节器，它利用触点的开闭作用，改变磁场电路的电阻（控制磁场电路的接通和切断），保持端电压的恒定。

触点的开闭存在延时现象，故不能控制大功率的发电机电压，且存在电磁干扰，目前已基本不采用。

2、双级电磁振动式调节器基本电路KI是低速触点、常闭K2是高速触点、常开磁化线圈感受电压控制触点1）起动过程他励阶段发动机起动时，低速触点K1闭合，励磁电流由蓄电池提供，发电机它励发电起动这是双级电磁振动式调节器基本电路图发动机起动时，低速触点K1闭合，励磁电流由蓄电池提供，发电机它励发电。

发电机电压调节器原理一文读懂
一、概述
发电机的电压也必然随着转速的变化而变化，这与用电设备和蓄电池充电要求电压恒定相矛盾。

因此，发电机必须具有调节电压的装置，以便当发电机转速变化时，自动调节发电机的电压，使电压保持一定或保持在某一允许范围内，以防发电机电压过高或者过低，烧坏用电设备，使蓄电池过充电或者使蓄电池充电不足。

交流发电机的硅二极管具有单向导电特性，有阻止反向电流作用，它决定了蓄电池不可能向发电机放电而出现逆电流，所以无需设置逆电流截断器；又因为交流发电机具有自身限制输出电流不超过最大值的能力，故也不必配用电流限制器，仅需要1个电压调节器。

二、电压调节器调压的基本原理
在发电机转速变化时，要使电压保持一定，只有相应地改变磁极的磁通，即当n增高时减少声使电压保持一定。

而磁通声的大小取决于磁场电流，所以在转速变化时只要自动调节磁场电流就能使电压保持一定。

电压调节器就是根据这一原理进行电压调节。

三、FT61型双触点式电压调节器
1．结构
动触点在2个静触点中间形成一对常闭的低速触点K1，另一对常开的高速触点K2，能调节两级电压，故称为双级触点式。

高速静触点与金属底座直接搭铁。

对外只有点火（或“火线”、“电枢”、“A”、“S”、“+”）和磁场（或“F”）2个接线柱。

低速触点K1和加速电阻（助振电阻）R1、调节电阻（附加电阻）R2并联；高速触点K2与发电机激磁绕组并联；温度补偿电阻R3串人磁化线圈电路中。

另外还有电磁铁芯，磁化线圈、活动触点臂衔铁，拉力弹簧等。

2．工作过程
1）闭合点火开关，发动机不发动或者低速运转时，发电机不转或者转速很低，调节器火。
