发电机自动电压调节器

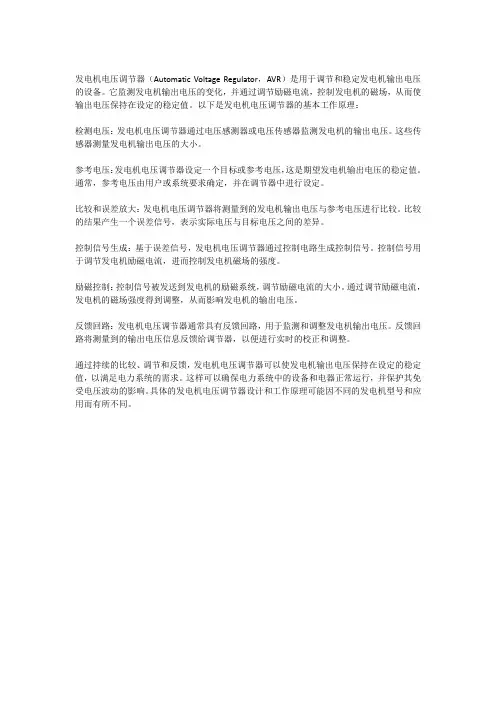

发电机电压调节器（Automatic Voltage Regulator，AVR）是用于调节和稳定发电机输出电压的设备。

它监测发电机输出电压的变化，并通过调节励磁电流，控制发电机的磁场，从而使输出电压保持在设定的稳定值。

以下是发电机电压调节器的基本工作原理：
检测电压：发电机电压调节器通过电压感测器或电压传感器监测发电机的输出电压。

这些传感器测量发电机输出电压的大小。

参考电压：发电机电压调节器设定一个目标或参考电压，这是期望发电机输出电压的稳定值。

通常，参考电压由用户或系统要求确定，并在调节器中进行设定。

比较和误差放大：发电机电压调节器将测量到的发电机输出电压与参考电压进行比较。

比较的结果产生一个误差信号，表示实际电压与目标电压之间的差异。

控制信号生成：基于误差信号，发电机电压调节器通过控制电路生成控制信号。

控制信号用于调节发电机励磁电流，进而控制发电机磁场的强度。

励磁控制：控制信号被发送到发电机的励磁系统，调节励磁电流的大小。

通过调节励磁电流，发电机的磁场强度得到调整，从而影响发电机的输出电压。

反馈回路：发电机电压调节器通常具有反馈回路，用于监测和调整发电机输出电压。

反馈回路将测量到的输出电压信息反馈给调节器，以便进行实时的校正和调整。

通过持续的比较、调节和反馈，发电机电压调节器可以使发电机输出电压保持在设定的稳定值，以满足电力系统的需求。

这样可以确保电力系统中的设备和电器正常运行，并保护其免受电压波动的影响。

具体的发电机电压调节器设计和工作原理可能因不同的发电机型号和应用而有所不同。

自动电压调节器avr原理
自动电压调节器AVR原理
自动电压调节器，即AVR（Automatic Voltage Regulator），是一
种用于稳定发电机输出电压的电路，它可以监控并调整发电机输出电压，确保它始终保持在一个安全范围内。

AVR的工作原理是基于反馈控制的概念。

发电机输出电压通过电压感
测器输入到一台比较器中。

比较器将检测到的电压与设定值进行比较，然后输出一个误差信号。

误差信号经过操作放大电路后反馈给发电机
励磁系统，控制其的电场大小，从而调整输出电压。

每台发电机都有一个额定输出电压范围，如果它的输出电压偏高或偏低，都会导致问题的出现。

输出电压过高可能会导致负载电气元件的
损坏或烧毁，过低则会导致无法正常供电。

因此，AVR对于发电机的
稳定性和运行效率至关重要。

AVR的另一个重要特性是响应速度。

它可以在毫秒级别内检测到发电
机输出电压的变化，并及时适应调整以确保发电机稳定工作。

除此之外，AVR还拥有过载保护和短路保护等安全功能。

总的来说，AVR是一种重要而又不可或缺的电路，它可以确保发电机的稳定性和安全性。

在负载需求不断增加和电压波动频繁的情况下，AVR的应用已经被广泛采用，成为了发电机控制系统中不可或缺的一部分。

自动电压调整zidong dianya tiaozheng automaticvoltage regulation,AVR同步发电机的励磁控制系统对机端电压实施自动调节的功能。

由于同步发电机具有电枢反应，其端电压随负载变化而波动。

最早期的透平发电机运行时，电压是人工调节的，由运行人员监视并调节励磁机磁场回路中的变阻器来维持发电机的端电压。

后来研制成机电型自动电压调节器，同步发电机端电压的调整才实现了自动化。

励磁控制系统自动电压调节器、励磁机和同步发电机形成的反馈控制系统，见图1。

自动电压调节器以发电机的运行参数(电压、电流、功率因数等)作为反馈控制信号，调节励磁电流以维持机端电压为给定值，实现并联运行机组间的无功功率自动分配和提高发电机组运行的稳定性等。

自动电压调节器(AVR)是励磁控制系统的核心部件，它所选用元件的性能和所采用的调节准则对调节系统的品质起主导作用。

自动电压调节器是通过调节励磁电流来实现电压调整的，同时它还兼有强行励磁、强行灭磁等控制功能，所以也称为自动励磁调节器。

图1 励磁控制系统图发展简况50年代以前只有机电型自动电压调节器，它的执行部件直接作用于变阻器，改变励磁机的磁场电阻，从而改变发电机励磁，达到调节机端电压的目的。

由于它需要克服摩擦力，具有呆滞区，所以发电机组不能在人工稳定区域运行。

它的任务只是调整电压和无功分配。

50年代磁放大器出现后，电磁型自动电压调节器开始问世，这种自动电压调节器的综合放大和功率放大部件都采用磁放大器，用改变励磁机磁场绕组合成安匝的办法来调节发电机的端电压，它没有机械运动部件，因而无呆滞区，发电机组可以在人工稳定区域运行。

这种调节器可靠性高、寿命长。

它的主要缺点是时间常数较大。

60年代由于半导体器件的发展，又出现了半导体型自动电压调节器。

半导体器件几乎没有时延，使用寿命长，70年代初半导体型的自动电压调节器就得到了广泛的应用。

当前大规模集成电路和计算机技术已日益成熟，应用计算机技术的数字型自动电压调节器(digital automatic voltage reg-ulator，DAVR) 已研制成功并投入工业运行。

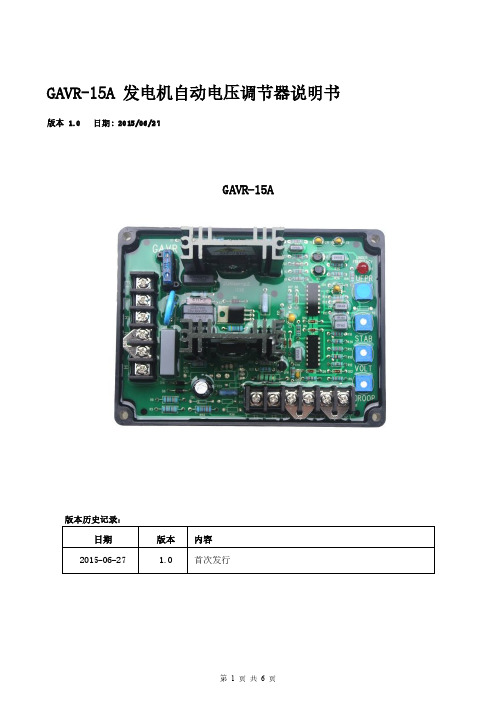

GAVR-15A发电机自动电压调节器说明书版本 1.0日期:2015/06/27GAVR-15A版本历史记录：日期版本内容2015-06-27 1.0首次发行目录1．说明 (3)2．规格 (3)3．使用时注意事项 (3)3.1.安装时注意事项:(配置参考图1) (3)4．调整 (4)4.1.1.低频调整(U/F) (4)4.1.2.电压调整(VOLT) (4)4.1.3.稳定调整(STAB) (4)5．激磁 (4)6．接线图 (5)7．发电机并联操作 (5)8．下垂调差装置(DROOP) (6)9．尺寸图 (6)1．说明GAVR-15A电压调节器是一种密封电子装置，通过控制低功率的励磁机磁场，调节励磁机电枢的整流输出功率，从而达到控制主机磁场电流，稳定无刷发电机之输出电压要求，并附有并联补偿功能，符合客户扩增容量需求。

2．规格项目参数说明输入电源170V~265AC50/60Hz最大输出15A,95VDC(10秒)电压调整率≦0.5%发电机磁场电阻最小90外接电位器1K521/2W电位器时士8%电压建立(初期)当剩磁电压大于6V25H z时会自动建立电压低频保护内置发动机转数下降时输出电压随之下降的保护电路(参考图3)使用温度-40℃~60℃尺寸157mmL*117mmW3．使用时注意事项3.1.安装时注意事项:(配置参考图1)安装、连接、检查的作业由有专业知识人员实施，将调节器安装于发电机内防潮、腐蚀且防止他人不易碰触的地方。

一在二般运转状况下，调节器表面温度一会超过60℃，运转时请勿碰触调节器散热板纸张贴警告标志。

4．调整4.1.1.低频调整(U/F)在50Hz使用时，将”跨线”插入J1.J2之间(出厂设置)，在60Hz使用时不需跨接。

U/F 电位器为设定低频保护之频率动作值，其设定步骤:使引擎启动且电压建立，调整引擎转至所需之低频值。

缓慢调整U/F旋钮使A VR上红色指示灯亮即可(出厂设定50Hz时47Hz,60Hz 时57Hz)。

SX440發電机自動電壓調節器使用手冊1. 技術參數检测与检测与电源电源电源输入输入 电压 190 ~ 264 V AC 单相二线 电压建立 在A VR 输入端子需剩磁电压5 V AC 以上频率 50/60 Hz 以跨接铜片设定 消耗功率 最大12 Watt输 出 电压 207 V AC 输入时 最大90 VDC 低频保护 出厂预设：95% Hz 电流 连续4A ，非连续为10秒内10A 斜率：下降至30 Hz 时为170%电阻 最小15 Ohm电压修正 最大输入：±5 VDC调压精度 < ±1% (发动机转速变动在4%内) (模拟输入) 灵敏度：每1VDC 可调节5%发电机电压 温差稳定度 每℃变化，电压漂移0.05%输入电阻：1K Ohm 外部电压调节 用1K Ohms 1 Watt 电位器时为±8% 电流补偿 负 载：10 Ohm电压缓慢建立时间 2秒尺 寸 150mm L * 135mm W * 40mm H DROOP 无功调差 最高灵敏度0.07A 对应5%压降(PF=0时) 重 量 418公克 ± 2%最大输入0.33A2. 接線2.1 K1、K2：为磁场开关，不使用时须短路跨接. 2.2 P2、P3：为磁场电源输入端子. 2.3 3、2：为检测电源输入端子.2.4 1、2：为外接VR ，不使用时须短路跨接. 2.5 、 ： 磁场+端、 磁场−端. 2.6 S1、S2：DROOP CT 输入端.2.7 A1、A2：V AR / PF 控制输入(V / TRIM). 2.8 AB 、C ：90KW 以下 A 、C 跨接，90KW~ 550KW B 、C 跨接，550KW 以上 A 、B 跨接. 2.9 J1 ~ J8：选择跨接线2-3、4-5、6-7. (如图二) 2.10 建议使用一较高遮断容量之保险加装于励磁场电源，熔丝容量须依实际满载励磁场电流的120%.注意!! 熔丝熔丝加装位置须能有效切断励磁加装位置须能有效切断励磁场回路场回路，，且勿与励磁场串接.3. 調節3.1 低频调节 (U/F).3.1.1 在50Hz 使用时，将 “跨接线” 插于COM 与50Hz 之间，在60Hz 使用时，将“跨接线” 插于COM 与60Hz 之间. 3.1.2 U/F 旋钮为设定低频保护之频率拐点值，其设定步骤为：(1) 使发动机启动，且电压建立.(2) 调节发动机转速至所须之低频值.(3) 缓慢调节U/F 旋钮，使低频保护红色LED 灯亮起即可 (出厂预设50Hz 时45Hz 、60Hz 时55Hz)。

EA321發電机自動電壓調節器使用手冊适用于永磁式(PMG)无刷式发电机与Newage MX321*相容( *本产品并非Newage 原厂产品，但能与其兼容)总 公 司/高雄市前镇区千富街201巷3号Tel ：+ 886 7 8121771 Fax ：+ 886 7 8121775 URL : ______________________________________________________________________________________ 2EA3211. 技術參數检测输入 电压 190 ~ 264 V AC 二相或三相 外部电压调节用1K Ω 1 Watt 电位器时为±10% (注3)频率 50/60 Hz 以跨接铜片选择 电压缓慢建立时间 0.4 ~ 4秒 可调节电源输入 电压 170 ~ 220 V AC 三相三线 发电机电流输出限制负载10 Ω 灵敏度范围 0.5 ~ 1A电流 每相3A 过励磁保护 75V (出厂默认值)频率 100 ~ 120 Hz时间延迟为8 ~ 15秒 (可调节) 励磁场输出 电压 最大120 VDC 低频保护转折点 95% Hz (注4)电流 连续3.7A (注1)非连续为10秒内6A 斜率 下降至30 Hz 时为 100 ~ 300 %电阻 最小15 Ω 电压修正(模拟输入) 最大输入 ±5 VDC (注5)电压建立 在A VR 输入端子需剩磁电压5 V AC 以上灵敏度 每1 VDC 可调节5%发电机电压 消耗功率 最大18 Watt输入电阻 1K Ω 电流补偿 负载 10 Ω 电流补偿负载 10 Ω调压精度 < ±0.5% RMS (引擎转速变动在4%内) DROOP 压降输入 灵敏度 0.22A 对应5%压降 (在PF= 0时) 温差稳定度 每℃变化，电压漂移0.02% (注2) 最大输入 0.33A振 动 3.3G @ 100 ~ 2K Hz 过电压检知输入 300 V AC (出厂设定) 时间延迟固定为1秒 相对湿度 < 95% 开关跳脱线圈电压 10 ~ 30 VDC / 0.5 Amp 操作温度 -40 ~ 70℃ (注6) 尺 寸 203.0mm L * 153.0mm W * 39.1mm H 储存温度 -40 ~ 85℃ 重 量530公克 ± 2%2. 概述2.1 励磁电源来自三相永磁式发电机(PMG)，如此A VR 的控制电路可隔离受非线性负载所引发的影响，并能减低发电机端的射频干扰，能承受发电机的短路电流是PMG 发电机的另一特色. 2.2 此A VR 可以藉由检测发电机主绕组的电压，以控制提供给励磁机定子以及主转子的电力，来维持发电机输出电压介于指定的范围内，并补偿负载、转速、温度及发电机的功因。

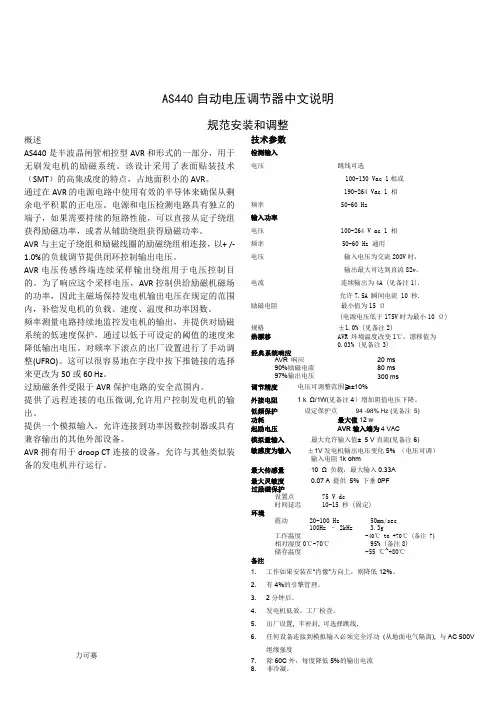

AS440自动电压调节器中文说明规范安装和调整概述AS440是半波晶闸管相控型AVR和形式的一部分，用于无刷发电机的励磁系统。

该设计采用了表面贴装技术（SMT）的高集成度的特点，占地面积小的AVR。

通过在AVR的电源电路中使用有效的半导体来确保从剩余电平积累的正电压。

电源和电压检测电路具有独立的端子，如果需要持续的短路性能，可以直接从定子绕组获得励磁功率，或者从辅助绕组获得励磁功率。

AVR与主定子绕组和励磁线圈的励磁绕组相连接，以+/-1.0%的负载调节提供闭环控制输出电压。

AVR电压传感终端连续采样输出绕组用于电压控制目的。

为了响应这个采样电压，AVR控制供给励磁机磁场的功率，因此主磁场保持发电机输出电压在规定的范围内，补偿发电机的负载、速度、温度和功率因数。

频率测量电路持续地监控发电机的输出，并提供对励磁系统的低速度保护，通过以低于可设定的阈值的速度来降低输出电压。

对频率下滚点的出厂设置进行了手动调整(UFRO)。

这可以很容易地在字段中按下推链接的选择来更改为50或60Hz。

过励磁条件受限于AVR保护电路的安全范围内。

提供了远程连接的电压微调,允许用户控制发电机的输出。

提供一个模拟输入，允许连接到功率因数控制器或具有兼容输出的其他外部设备。

AVR拥有用于droop CT连接的设备，允许与其他类似装备的发电机并行运行。

技术参数检测输入电压跳线可选100-130Vac1相或190-264Vac1相频率50-60Hz输入功率电压100-264V ac1相频率50-60Hz通用电压输入电压为交流200V时，输出最大可达到直流82v。

电流连续输出为4A(见备注1).允许7.5A瞬间电流10秒.励磁电阻最小值为15Ω(电源电压低于175V时为最小10Ω)规格±1.0%(见备注2)热漂移AVR环境温度改变1℃，漂移值为0.03%(见备注3)经典系统响应AVR响应20ms90%励磁电流80ms97%输出电压300ms调节精度电压可调整范围≥±10%外接电阻1kΩ/1W(见备注4）增加阻值电压下降。

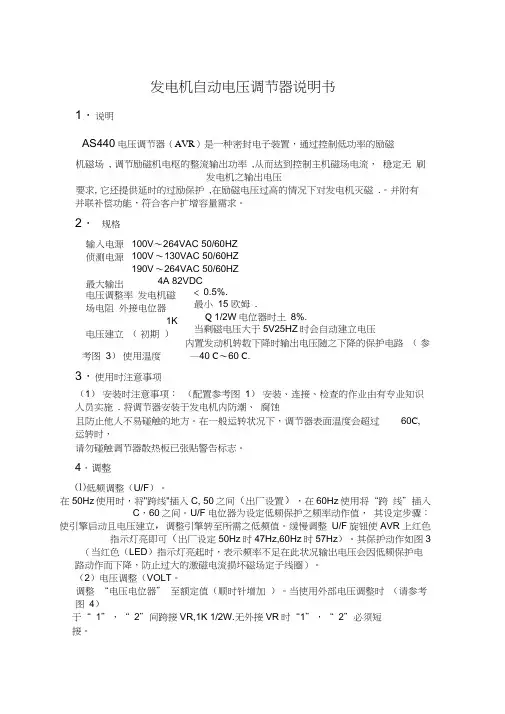

发电机自动电压调节器说明书1．说明AS440电压调节器（AVR ）是一种密封电子装置，通过控制低功率的励磁机磁场 , 调节励磁机电枢的整流输出功率 ,从而达到控制主机磁场电流， 稳定无 刷发电机之输出电压要求, 它还提供延时的过励保护 ,在励磁电压过高的情况下对发电机灭磁 .。

并附有并联补偿功能，符合客户扩增容量需求。

2． 规格100V 〜264VAC 50/60HZ100V 〜130VAC 50/60HZ190V 〜264VAC 50/60HZ4A 82VDC < 0.5%. 最小 15 欧姆 . Q 1/2W 电位器时土 8%. 当剩磁电压大于5V25HZ 时会自动建立电压 内置发动机转数下降时输出电压随之下降的保护电路 （ 参考图 3） 使用温度 —40 C 〜60 C.3．使用时注意事项（1） 安装时注意事项： （配置参考图 1） 安装、连接、检查的作业由有专业知识人员实施 . 将调节器安装于发电机内防潮、 腐蚀且防止他人不易碰触的地方。

在一般运转状况下，调节器表面温度会超过 60C, 运转时，请勿碰触调节器散热板已张贴警告标志。

4．调整⑴低频调整（U/F ）。

在50Hz 使用时，将"跨线"插入C, 50之间（出厂设置），在60Hz 使用将“跨 线”插入C ，60之间。

U/F 电位器为设定低频保护之频率动作值， 其设定步骤：使引擎启动且电压建立，调整引擎转至所需之低频值。

缓慢调整 U/F 旋钮使AVR 上红色指示灯亮即可（出厂设定50Hz 时47Hz,60Hz 时57Hz ）。

其保护动作如图3（当红色（LED ）指示灯亮起时，表示频率不足在此状况输出电压会因低频保护电路动作而下降，防止过大的激磁电流损坏磁场定子线圈）。

（2）电压调整（VOLT 。

调整 “电压电位器” 至额定值（顺时针增加 ）。

当使用外部电压调整时 （请参考 图 4）于“ 1”，“ 2”间跨接VR,1K 1/2W.无外接VR 时“1”，“ 2”必须短接。

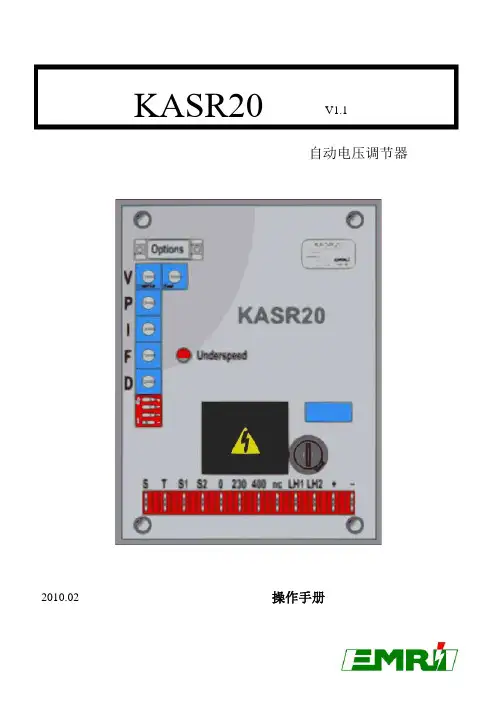

KASR20V1.1自动电压调节器 2010.02操作手册警告警告为了避免人身伤害或设备损坏，只有合格的技术人员才允许完成本手册所描述的操作。

.警告发电机在运行状态绝对不允许操作，除非有其他工程师可以在危险时将电源断开或停止原动机运转。

警告在AVR调节板边缘有危险电压存在，不正确的接线可导致电击或人身伤害；在维修，接线或移除接线之前，必须断开功率源。

对发电机不熟悉时，请不要进行操作，避免危险电压!由于区域原因，EMRI的产品不能运用或调试位于美国或加拿大区域的发电机设备！本手册未能覆盖设备的所有细节和变化，也未能提供安装和操作时可能出现的各种意外情况的数据。

所有 特性和选件的有效性和设计如有更改，恕不事先通知。

如果需要更多的资料，请与EMRI电气公司联系。

目录1. 引言1.1 1.2 1.3 1.4 1.52.1 2.2 2.33.1概述AVR 布局 电气参数最大绝对额定值 调试信息4 5 6 6 72. 安装界面概述 调整概述 端口概述89 93. 操作与维护控制模式l 3.1.0低频 3.2 特殊应用 3.2.0并车操作99 9 94. 保护4.15.1 5.2 5.3 5.4 5.5 5.5 过电流95. 设定与调整发电机电压 稳定性 低频 调差 外部电位器 (S-T)开关设定 5.7.1开关 1: S-T 5.7.2开关2: ½ 相检测 5.7.3开关3: 稳定性选择 5.7.4开关4: 低频拐点 5.6出厂设定99 9 9 9 9 9 9 9 9 96. 意见与建议稳定性差 6.0.1举例 6.1附件6.2发电机绝缘测试 6.3激磁6.3.1手动充磁 6.3.2自动充磁 6.0 99 9 9 9 9 97. 接线图7.1 7.2 7.3 7.4 7.5 A.1 A.2400V 检测接线图 200V 检测接线图 230V 检测接线图 115V 检测接线图 辅助输入接线图 99 9 9 9附录安装概述 联系991. 引言1.1概述此手册包含KASR20自动电压调节器的安装，操作和维护的说明。
