实验一示波器的使用及实验仪的认识一、实验目的1、熟悉硬件实验注意事项2、掌握示波器的使用方法3、掌握数字实验仪的使用方法二、验仪器示波器、数字电路实验仪三、示波器使用及实验仪使用注意事项1、示波器亮度不要调的太大2、示波器不要加入过大电压（一班低于30V）3、实验仪不要短路四、实验步骤1、实验仪的熟悉交流电压源、正弦波信号源、单脉冲、可调连续脉冲、固定连续脉冲、电平指示、连续开关、面包板。
2、示波器使用说明⑴ POWER：电源开关。
⑵ INTENSTY：辉度控制。
⑶ FOCUS：聚焦控制。
⑷ CH1 CH2：信号输入端。
⑸ AC-GND-DC：输入耦合开关，其中AC输入信号有交流通过；GND输入端接地；DC输入信号直接通过。
⑹ VOLTS/DIV：伏/度选择开关，用于垂直幅度因数，用*10探头连于示波器输入端时，读数乘十。
⑺ DOSITION：调节输入信号垂直方向位移。
⑻ MODE：工作方式选择开关。
CH1，CH2：显示相应的通道信号ALT：CH1，CH2通道信号交替显示CHOP：CH1，CH2通道信号同时显示ADD CH1，CH2通道信号代数和显示⑼ TIME/DIV：扫描时间选择开关⑽ SWPVAR：扫描微调开关⑾ SOURCE：触发信号源选择INT：内触发LINE：取电源频率为触发源EXT：外触发3、用示波器测量基本波形练习⑴测量实验板仪上的直流电压(5V,12V)基本步骤：耦合开关置于GND，确定零电平，置开关于DC，调节VOLTS/DIV开关使波形清晰，大小适中，测量垂直格数。
⑵测量实验板仪上的交流电压频率(1000HZ)基本步骤：耦合开关置于GND，确定零电平，置开关于AC，调节VOLTS/DIV开关及TIME/DIV开关使波形清晰，大小适中，测量水平格数。
4、实验报告上画出直流及交流的波形图及格数。
实验二门电路逻辑功能及测试一、实验目的1．熟悉门电路逻辑功能；2．熟悉数字电路学习机及示波器使用方法。
实验一 直流网络定理一、 实验目的1、 加深对叠加原理的内容和适用范围的理解；2、 用实验方法验证戴维宁定理的止确性；3、 学习线性有源二端网络等效电路参数的测量方法。
二、 实验属性：验证性实验。
三、 实验仪器设备及器材电工实验装置：DG012T 、DY031T 、DG05IT 四、 实验要求实验前些预习报告，凭预习报告参加实验。
预习聲加原理和戴维宁定理。
实验中听从 安排，正确使用仪表，记录测量数据，实验后根据要求认真书写实验报告。
五、 实验原理1、 叠加原理线性电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产牛的电 压或电流的叠加。
2、 戴维宁定理-个含独立电源、线性电阻和受控源的二端网络，对外电路来说，可以用一个电压源 和电阻的串联组合等效置换，如图1-1所示。
此电压源的电压等于二端网络的开路电压％， 电阻等于二端网络的金部独立电源置零后的等效电阻R 0o图1-1对于已知的线性有源二端网络，其等效电阻R 。
可以从原网络计算得出，也可以通过实验手段测出。
下面介绍几种测量方法。
方法一：又戴维宁定理和诺顿定理可知:凶此，只要测出线性有源二端网络的开路电压U°c 和短路电流Isc ，R 。
就可得出，这种 方法故简单。
但是，对于不允许将外部电路直接短路的网络，不能釆用此法。
方法二：测出线性有源二端网络的开路电压U°c 以后，在端口处接一负载电阻R L ，然«II I I I I I-■■■■■■■■任意负载「■ ■ ■ • • ■■ ■ • •b)后在测出负载电阻的端电压u RL ,因为:则等效电阻为：R, = （-^ - i ）R LU RL方法三：令线性有源二端网络中的所有独立电源置零，然后在断口处加一给定电压U, 测得流入短的电流I （如图l ・2a 所示）,则:图 l-2a 图 l-2b也可以在端口处接入电流源I',测得端口电压U‘（如图l ・2b 所示）,则:六、实验步骤1、叠加原理 实验电路如图l-3o（1）把K2掷向短路线一边,K 】掷向电源一边,使Us 】单独作用,测量各电流、电压, 并记录在表1-1中;（2）把Ki 掷向短路线一边，也掷向电源一边，使Us2单独作用，测量各电流、电压，并U RLR° + 心Rl无源网络U无源网络I u0 +R 0图1-3rO-O记录在表1-1中；两电源共同作用时，测量各电流、电压，并记录在表1-1 H'o表1-12、戴维宁定理（1）、线性有源二端网络的外部特性按图1-4接线，改变电阻R L 值，测量对应的电流和电压值，数据填在表1-2内。
实验一 基尔霍夫定律一、 实验目的1、加深对基尔霍夫电压定律的理解并验证其正确性。
2、学习线性电路参数的测量方法。
3、掌握EWB 的基本操作。
二、 实验原理1、基尔霍夫电压定律（KVL ） 对于任一集总电路中的任一回路，在任一时刻，沿着该回路的所有支路电压降的代数和为零。
即01=∑=nk kU式中U k 为回路中第k 个支路电压降。
2、基尔霍夫电流定律（KCL ）对于任一集总电路中的任一节点，在任一时刻，所有支路电流的代数和为零。
即01=∑=nk kI式中I k 为回路中第k 个支路电流 三、实验内容1、创建如图1-1所示的电路图，分别设置好参数值（见表1-1），做四次实验，然后测量其电压值，求其总和再与电源电压值相比较看是否相等，从而验证基尔霍夫电压定律的正确性。
图1-1 KVL 的测量电路图2、创建如图1-2所示的电路图，分别设置好参数值（见表1-2），做四次实验，然后测量其电流值，从而验证基尔霍夫电流定律的正确性。
图1-2 KCL 的测量电路图表1-2 KCL 的测量数据四、仪器和设备1、电压表４个2、电流表４个3、电压源１个4、电流源１个5、电阻４个五、实验步骤与操作1、按图1.2.51接好电路；2、按表1.2.16设置好参数；3、分别设置元件参数值，测量电压值并填表；4、按图1.2.52接好电路；5、如表1.2.17设置好参数；6、分别设置元件参数值，测量电流值并填表；7、比较结果。
六、分析与讨论1、分析数据结果，验证KVL、KCL是否正确？2、电压、电流方向如何确定？3、总结联接电路和电压、电流测量的操作过程。
实验二叠加原理、戴维南定理和诺顿定理一、实验目的1.验证线性电路叠加原理的正确性，加深对线性电路的叠加性能的认识和理解；2.验证戴维南定理的正确性，加深对该定理的理解；3.掌握测量有源二端网络等效参数的一般方法。
二、预习要点1. 什么情况下可用叠加原理，如何应用；2. 有源二端网络等效参数如何测量，并作相关的计算。

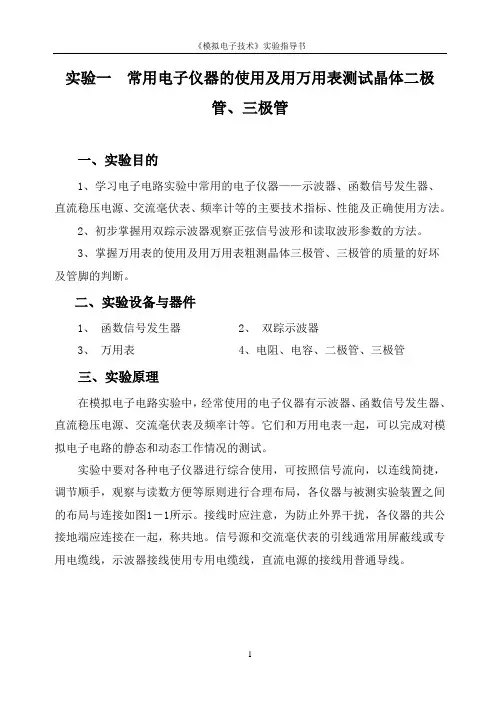

实验一常用电子仪器的使用及用万用表测试晶体二极管、三极管一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
3、掌握万用表的使用及用万用表粗测晶体三极管、三极管的质量的好坏及管脚的判断。
二、实验设备与器件1、函数信号发生器2、双踪示波器3、万用表4、电阻、电容、二极管、三极管三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点：1）、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
实验一常用电子仪器的使用一．实验目的1．学习电子电路实验中常用电子仪器:示波器、低频信号发生器、交流毫伏表、万用表等的正确使用方法。
2．初步掌握用双踪示波器观察信号波形和读取波形参数的方法。
二．实验仪器及器件1.示波器(YB4324)2.交流毫伏表(TG2172)3.功率函数信号发生器(YB1631)4.数字万用表(UT52)三．实验内容1．双踪示波器使用前的检查：（1）把面板上的各旋钮旋至如下列的位置：（2）接通电源,电源指示灯亮。
预热3-5分钟,分别调节亮度和聚焦旋钮。
使光迹的的亮度适中、清晰。
（3）"输入耦合"置于“AC”位置、将本机校准信号输入到 Y1（CH1）通道。
调节“电平”旋钮使波形稳定，再分别调节 Y和 X轴的位移旋钮，使波形对准刻度。
将图形记录下来，并读出其幅度和周期是否和校准信号吻合。
采用同样的方法分别检查 Y2（CH2）通道。
周期：_______*________=__________幅度：_______*________=__________2．用示波器和毫伏表测量正弦信号信号发生器(YB1631)输出电压幅度分别调到10V、1.0V、60mV(要求必须仅操作信号发生器本身各旋钮得到上述输出)，然后用示波器记毫伏表精确测量其实际值，并按表-1的形式记录之。
将信号发生器的输出频率分别调到100HZ，1KHZ，20KHZ，用示波器精确测量输出信号的实际周期，再计算出具体频率，并按表-2的形式记录之。
信号发生器(YB1631)输出频率为1KHZ、幅值为 lV的信号引入双踪示波器 Y1输人端，Y2输入端引入本机校准信号、适当调整面扳上的旋钮、使荧光屏上显示两个稳定的波形，并记录波形特点.*5．用示波器和万用表测量直流信号用示波器和万用表测量ACL-Ⅱ输出的＋/-5V,+/-12V的直流电压的实际值，并按表-3的形式记录之四．实验报告处理要求1.根据实验记录、整理有关数据：2.当信号频率由1KHZ变为100HZ，如扫描频率不变、示波器上正旋波个数是增加还是减少；若波形个数不变，扫描频率如何改变?实验二晶体管放大器静态调测与增益测试一、实验目的1．学习放大器静态工作点的调测方法与动态参数的测试。
《模拟电子技术》实验指导书课程类型：必修课适应专业：计算机科学与技术(软件工程、网络工程等相关方向)总学时：36学时(上课)实验学时：12（上机）实验次数：6先修课程：大学物理等一、实验教学的目的和任务模拟电子技术实验的目的是培养学生理论联系实际的能力，培养创新意识，提高学生的动手能力、设计能力、分析问题和解决问题的能力。
通过规范的实验操作训练，使学生学会操作常用的电子仪器设备，掌握基本的电子电路测量方法和调试的基本技能，加深对电子线路工作原理的理解和研究。
1.正确使用常用电子仪器。
如双踪示波器、信号发生器、稳压电源、交流毫伏表、万用电表等。
2.掌握电子电路的基本测试技术。
如电压放大倍数、输入及输出电阻、频率特性、脉冲波形参数的测量等。
3.初步具有分析、寻找和排除电子电路中常见故障的能力。
具有正确处理实验数据、分析误差的能力。
4.具有查阅电子器件手册的能力。
5.根据技术要求能选用合适的元器件，初步具有设计电子小系统并进行组装和调试的能力。
6.能独立写出严谨的、有理论分析的、实事求是的、文理通顺的、字迹端正的实验报告。
二、实验要求实验前要具备一定的电气测量的基本知识，在实验中学会正确地使用电气测量仪表及电气设备，能独立完成实验接线、测试、正确选择测量仪器，能准确地读取、整理和分析实验数据，能写出完整的实验报告，在实验中掌握安全用电知识。
1.实验须知1)实验前必须认真地预习实验教材，明确实验目的、内容及实验步骤和方法，并做好实验数据记录表格等一切准备工作。
教师要对实验预习情况抽查提问，抽查不合格者不得参加本次实验。
2)从准备接线到送电前要做好下列工作：（1）注意设备容量、参数是否合适，工作电源电压不能超过额定值。
（2）合理布线。
布线原则是：安全、方便、整齐、防止相互影响。
3)正确接线应遵守的原则：（1）根据实验电路的特点，选择合理的接线步骤，一般是“先串后并”，“先分后合”或“先主后辅”。
（2）接线前先搞清楚电路图上的节点与实验电路中各元件的接头的对应关系。
篇一：模拟电子技术实验指导书《模拟电子技术》实验教学指导书课程编号：1038181007前言一、实验总体目标通过实验教学，使学生巩固和加深所学的理论知识，培养学生运用理论解决实际问题的能力。
学生应掌握常用电子仪器的原理和使用方法，熟悉各种测量技术和测量方法，掌握典型的电子线路的装配、调试和基本参数的测试，逐渐学习排除实验故障，学会正确处理测量数据，分析测量结果，并在实验中培养严肃认真、一丝不苟、实事求是的工作之风。
二、适用专业年级电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。
三、先修课程《高等数学》、《大学物理》、《电路分析基础》或《电路》。
网络化模拟电路实验台：36套（72组）主要配置：数字存储示波器、dds信号发生器、数字交流毫伏、模块化单元电路板等。
六、实验总体要求本课程要求学生自己设计、组装各种典型的应用电路，并用常用电子仪器测试其性能指标，掌握电路调试方法，研究电路参数的作用与影响，解决实验中可能出现各种问题。
1、掌握基本实验仪器的使用，对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。
2、基本实验方法、实验技能的训练和培养，牢固掌握基本电路的调整和主要技术指标的测试方法，其中还要掌握电路的设计、组装等技术。
3、综合实验能力的训练和培养。
4、实验结果的处理方法和实验工作作风的培养。
七、本课程实验的重点、难点及教学方法建议本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析；本课程实验的难点是电路的设计方法和综合测试与分析。
在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。
目录实验一常用电子仪器的操作与使用????????????????1 实验二单管放大电路的设计???????????????????4 实验三多级放大电路的综合实验?????????????????6 实验四实验五实验六rc差动式放大电路的设计与实现???????????????10 集成运算放大器应用电路综合实验?????????????12 正弦波振荡器的设计与实现???????????????18实验一常用电子仪器的操作与使用一、实验目的1、了解常用电子仪器、仪表的功能与性能指标。
模拟电子技术实验指导书刘久付编河海大学电气工程学院电工电子实验中心电子学实验室二○○四年九月１目录实验一 模拟电路常用仪器仪表的使用 (1)实验二 单级低频电压放大电路 (4)实验三 两级放大电路 (7)实验四 差分放大电路 (10)实验五 通用集成运算放大器主要参数的测试 (14)实验六 模拟运算电路 (17)实验七 积分、微分电路 (21)实验八 波形产生电路 (23)实验九 集成波形产生电路 (25)实验十 精密整流电路 (29)实验十一 稳压电源电路 (32)实验十二 集成低频功率放大电路 (35)实验十三 综合设计实验 (38)附录附录一 示波器 (39)附录二函数发生器 (50)附录三交流毫伏表 (54)附录四直流稳压电源 (56)参考文献 (59)２实验一 模拟电路常用仪器仪表的使用一、实验目的1、掌握常用电子仪器的使用方法；2、掌握几种典型信号的幅值、有效值和周期的测量。
二、实验内容1、熟悉示波器、函数发生器、交流毫伏表和直流稳压电源等常用电子仪器面板上各控制件的名称及作用。
2、掌握常用电子仪器的使用方法。
①直流稳压电源的使用（DF1701S型）ａ．将两路可调直流稳压电源独立稳压输出，调节一路输出电压为10V，另一路也为10V。
ｂ．将直流稳压电源输出接为图1－1所示正负电源形式；输出直流电压为±10V。
＋－10V图1－1正负电源ｃ．将两路可调直流稳压电源串联使用，调节输出稳压值为30V。
②示波器、函数发生器和交流毫伏表的使用ａ．示波器双踪显示，调出两条扫描线；注意最好将触发方式置于“FIX”并与其它方式进行比较。
ｂ．校准信号的测试用示波器显示校准信号的波形，测量该电压的峰峰值、周期和频率；并将测量结果与已知的校准信号峰峰值、周期和频率相比较。
ｃ．正弦波的测试用函数发生器产生频率为1KHｚ（由LED屏幕指示），有效值为2V（用交流毫伏表测量）的正弦波；再用示波器显示该正弦交流电压波形，测出其周期、频率、峰峰值和有效值；将数据填入表1－1中。
