(物理)中考物理电功率检测试题(含答案)

  • 格式：doc
  • 大小：596.00 KB
  • 文档页数：15

（物理）中考物理电功率检测试题（含答案）一、选择题1．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图5是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A. 电流表示数增大B. 电压表示数减小C. 电路总电阻减小D. 电路总功率增大【答案】 B【解析】【解答】由图5知，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R得电路总电阻增大，又由且U不变，得电路中电流减小，即电流表的示数减小；由U=IR0得R0两端的电压减小，即电压表的示数减小；而由知电路总功率减小。

故答案为：B。

【分析】结合题意，理清元件的连接方式及电表的测量对象，将湿敏电阻R附着在叶片上，根据“湿敏电阻的阻值会随含水量的升高而增大”可知湿敏电阻的阻值变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI判断电路总功率的变化情况.2．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。

故答案为：C。

【分析】利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围合理估测的方法，叫估测法，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算.3．课外兴趣小组活动时，某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5伏、额定功率为0.75瓦．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由R= 计算出小灯泡的电阻R，再测出若干个电压值，最后根据P= ，求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（）A. B.C. D.【答案】 B【解析】【解答】（1）∵P=U2/R，∴灯泡正常发光时的电阻R=U2额/P额=（2.5V）2/0.75W≈8.3Ω；由题意知：P甲 =U2/R和P乙 =U2/8.3Ω，由此可见，电功率P关于电压U的二次函数（跟y=ax2 +bx+c，且a＞0，b=0，c=0时相符合），故图象是经过原点开口向上的抛物线，CD不符合题意；（2）∵P甲=U2/R和P乙=U2/8.3Ω，灯泡电阻R随温度升高而变大，∴①当小灯泡两端电压U＜2.5V时，小灯泡在低于额定电压下工作，它的电阻R＜8.3Ω，则P甲＞P乙，此时抛物线a在抛物线b的上方．②当小灯泡两端电压U=2.5V时，小灯泡在额定电压下工作，它的电阻R=8.3Ω，则P甲=P乙=0.75W，且此时两抛物线相交；③当小灯泡两端电压U＞2.5V，小灯泡在高于额定电压下工作，它的电阻R＞8.3Ω，则P甲＜P乙，此时抛物线a在抛物线b的下方。

综上所述，B图中的图线反映了他们的实验结果，A不符合题意，B符合题意.故答案为：B.【分析】根据电功率的计算公式求电功率和电阻，当温度升高时，电阻变大，电功率变化明显.4．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．5．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（）A. B. C.D.【答案】 C【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路的电流．若电源提供的电流恒定为I总，AB、根据并联电路特点可知：U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0，其中I总、R0为定值，由U=﹣R0I+I总R0，可知U与I的图象为一次函数，且﹣R0＜0，故AB错误；CD、由电功率的计算公式：电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0，其中I总、R0为定值，由P=﹣I总R0I+I总2R0，可知P与I的图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C正确，D错误．故选C．【分析】由图R0与R并联，电压表测电源电压，电流表测R支路的电流．电源提供电流一定，根据并联电路特点分别表示出U与I和P与I的表达式，分析判断即可6．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。

故答案为：B。

【分析】结合P＝UI＝可知电功率变化情况，进一步可知灯泡亮度的变化情况.7．如图甲所示，是某型号电压力锅简化的工作电路图．R0是阻值为484Ω的保温电阻，R1是规格为“220V 800W”的主加热电阻，R2是副加热电阻．电压力锅煮饭分为“加热升压→保压→保温”三个阶段，通过如图乙所示的锅内工作压强与时间“（P﹣t）”关系图象可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a，同时S1自动闭合，电压力锅进入加热升压状态；当锅内工作压强达80kPa时，S1自动断开，进入保压状态，当锅内工作压强降至60kPa时，S1又会自动闭合；当保压状态结束，饭就熟了，S自动接到b，减压进入保温状态．电压力锅煮饭时，在正常加热升压和保压状态共耗电0.25kW•h，下列说法正确的是（）A. 电压力锅是对大气压强的应用B. 当锅内工作压强为40kPa时，电压力锅处于升压状态C. 电压力锅煮饭时，在正常加热升压和保压状态R1的工作时间是18minD. 电压力锅正常工作时的最大电流是5A【答案】 D【解析】【解答】解：A．高压锅煮饭熟得快是利用密闭液体的沸点随气压的增大而升高的原理，而不是利用了大气压的原理，A不符合题意；B．由图乙可知，当锅内工作压强为40kPa时，电压力锅可能处于升压状态，也可能处于保温状态，B不符合题意；C．由图乙可知，在正常加热升压和保压状态R1的工作时间分别为0～6min，9～12min，15～18min，即R1的工作时间t1=12min=0.2h，C不符合题意；D．R2的工作时间t2=18min=0.3h，在正常加热升压和保压状态消耗的电能W=P1t1+P2t2，即：0.25kW•h=0.8kW×0.2h+P2×0.3h，解得：P2=0.3kW=300W，两加热电阻同时工作时电路电流最大，则总功率P=P1+P2=800W+300W=1100W，由P=UI可得，I= =5A，D符合题意．故答案为：D．【分析】高压锅煮饭熟得快是利用密闭液体的沸点随气压的增大而升高的原理；在正常加热升压和保压状态消耗的电能，正确分析电路是解题的关键.8．如图所示的电路中，电源两端电压U保持不变，小灯泡上标有“12V、6W”，定值电阻为R1，滑动变阻器的最大阻值为R2，忽略温度对电阻的影响，闭合开关S，将滑动变阻器的滑片移至最右端时，电压表的示数为U1，小灯泡的实际功率为其额定功率的1/4；将滑动变阻器的滑片移至最左端时，电压表的示数为U2，小灯泡正常发光，滑片在变阻器左、右两端时电路消耗的总功率的变化量为ΔP，若U1：U2=3：2。

则下列结果正确的是A. R1=48ΩB. U1=24VC. U=36VD. ΔP=6W【答案】D【解析】【解答】闭合开关S，将滑动变阻器的滑片移至最右端（即阻值最大处）时，等效电路图如图1所示：闭合开关S，将滑动变阻器的滑片移至最左端（即其连入电路中的电阻为0）时，等效电路图如图2所示：①、∵U额=12V，P额=6W，∴灯正常发光时的电阻为：在图1状态下，；∴此时电路中的电流为：，即I1=0.25A；∵在图2状态下，小灯泡正常发光，∴此时电路中的电流为：②在图1状态下，U1=I1（R1+R2）=0.25A×（R1+R2），在图1状态下，U2=I2R1=0.5A×R1，即，解得：R2=2R1①。

②、在图1状态下，U=I1（R1+R2+R L）=0.25A×（R1+R2+24Ω）②，在图2状态下，U=I2（R1+R L）=0.5A×（R1+24Ω）③，①②③组成方程组，解得：R1=24Ω，R2=48Ω，U=24V；则电压表的示数U1为：U1=I1（R1+R2）=0.25A×（24Ω+48Ω）=18V。

③、∵I1=0.25A，I2=0.5A，U=24V，∴滑片在变阻器左、右两端时电路消耗的总功率的变化量为：△P=U△I=U（I2-I1）=24V×（0.5A-0.25A）=6W。

A、B、C不符合题意，D符合题意。

故答案为：D。

【分析】闭合开关S，将滑动变阻器的滑片移至最右端（即阻值最大处）时，灯泡L、电阻R1和R2串联，电流表测量的是整个电路中的电流，电压表测量的是电阻R1和R2两端的电压；将滑动变阻器的滑片移至最左端（即其连入电路中的电阻为0）时，灯泡L和电阻R1串联，电流表测量的是整个电路中的电流，电压表测量的是电阻R1两端的电压；①、可利用公式R=计算出灯泡的电阻。

合集下载

中考物理总复习《用电流表、电压表测电阻、测电功率》专项测试题(附带答案)

中考物理总复习《用电流表、电压表测电阻、测电功率》专项测试题(附带答案)

中考物理总复习《用电流表、电压表测电阻、测电功率》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________1.如图甲所示，小明测量接线柱AB间镍铬合金丝的电阻．第1题图(1)如图甲，请指出小明在连接电路前，操作中的一处不妥之处：____________．(2)用笔画线代替导线将电路补充完整，使滑动变阻器滑片向右移动电阻增大．(3)实验时，将滑动变阻器的滑片从阻值最大处移到最小处的过程中，发现电流表示数逐渐变大但不超过量程，电压表始终无示数，经检查是电压表出现了故障，故障应是电压表发生了________．(4)排除故障后，第一次实验中电压表示数为0.5 V，电流表的示数如图乙所示，该示数为____A，此时合金丝的电阻为________Ω.(5)继续实验，根据测量需要及时调换电表量程，测得数据如下表．请在图丙中画出该镍铬合金丝的电流随电压的变化关系图像．实验序号1234567电压U/V0.5 1.0 1.5 2.0 2.5 3.0 3.5电流I/A/0.160.240.310.370.420.45第1题图丙(6)请推测若在该合金丝两端加4 V的电压，电流表示数最可能为________(选填“0.45 A”“0.47 A”或“0.52 A”)．2.电阻是组成电路的重要元件，在进行电路维修时，通常需要知道电阻的阻值，小雨利用电源(电压恒定不变)、电压表、电流表、滑动变阻器、开关、导线等器材测电阻R的阻值．(1)图甲是小雨连接的部分电路，请用笔画线代替导线将电路连接完整．甲乙第2题图(2)闭合开关前，滑动变阻器的滑片P应调到________(选填“A”或“B”)端．(3)闭合开关，电流表、电压表指针均发生偏转，移动滑片P，两表指针均不动．产生这一现象的原因是________________．(4)改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数．接下来的操作是________．A. 结束实验，整理器材B. 将滑片P移到另外几个位置，分别记下电压表和电流表的示数C. 换用另一个定值电阻，将滑片P移到某位置，记下电压表和电流表的示数实验次数电压U/V电流I/A电阻R/Ω110.2220.4233①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______A，电阻为______Ω.②算出每次电阻后，为得到电阻R的阻值，还应______________．(6)小雨想利用现有器材继续测量一个阻值约为500 Ω的电阻，正确连接电路，闭合开关，移动滑片P，发现实验无法进行，原因是____________________．3.为测量一定值电阻的阻值，某实验小组选用的实验器材有：待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干．第3题图(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．(2)实验次数①________②________电阻R x/Ω123(3)某次测量时，电压表示数为 2.5 V，电流表指针位置如图乙所示，则电流表示数为________A，本次测得R x的阻值为________Ω.第3题图丙(4)本实验进行了多次测量，其目的与下列实验中多次测量的目的相同的是________(填字母代号)．A. 用刻度尺测量铅笔的长度B. 测量小灯泡的电阻C. 测量小灯泡的电功率(5)他们又对实验进行了拓展，利用电源(电压未知且恒定不变)、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，也测出了R x的阻值．请你完成下列实验步骤：①闭合开关S1，断开S2，读出电压表的示数为U1；②________，读出电压表的示数为U2；③待测电阻的阻值R x＝________．(用已知量和测得量的字母表示)4.小明做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，电源电压为3 V．小明现已连接了部分电路，如图甲所示．第4题图(1)在已连接的电路中，有一不当之处是________．(2)请用笔画线代替导线，将图甲中的电路连接完整．(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数)．(4)小明的实验记录和有关计算如下表所示．从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差，你认为小明的做法是________(选填“正确”或“错误”)的．从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受实验序号电压U/V电流I/A电阻R/Ω电阻平均值R/Ω1 2.53 2.10.268.13 1.70.247.14 1.30.21 6.25.用图甲所示电路测量额定电压为2.5 V的小灯泡的电阻，根据实验数据绘制的小灯泡的I －U图像如图乙所示．第5题图(1)为保证实验顺利进行，应选用________(选填序号)滑动变阻器．A. “10 Ω0.5 A”B. “50 Ω0.3 A ”C. “100 Ω0.2 A”(2)用笔画线代替导线，将图甲所示电路补充完整．(3)电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡________________________________________________________________________．(4)排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑片向________(选填“左”或“右”)移动．(5)由图像可知，小灯泡正常发光时的电阻为________Ω；额定功率为________W.(6)由图像可知，实验过程中小灯泡的电阻是逐渐变大的，滑动变阻器接入电路的电阻是逐渐变小的，则小灯泡电阻的变化量ΔR L________(选填“大于”“小于”或“等于”)滑动变阻器电阻的变化量ΔR.6.小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材有：不同规格的小灯泡和滑动变阻器、1.5 V的干电池(若干)和其他常用器材．第6题图(1)图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8 V，滑动变阻器的规格为“10 Ω 1 A”，请用笔画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连入电路的阻值最大．(2)连接好的电路闭合开关，小灯泡不亮，电流表无示数，电压表示数接近电源电压，造成电路故障的原因是________．(3)排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所示，小灯泡的额定功率为________W.(4)小明用小红的实验电路接着测量规格为“2.5 V0.3 A”小灯泡的额定功率．闭合开关，保证小灯泡发光的情况下，无论如何移动滑片，电压表示数始终高于2.5 V，为此必须对实验器材进行调整，下列措施可行的是：________、________．(填字母代号)A. 换最大阻值较小的滑动变阻器B. 串联定值电阻C. 减少电池个数D. 增加电池个数7.如图甲所示是小明同学测定额定电压为2.5 V，额定功率不大于1 W的小灯泡功率的实物连接图．第7题图(1)在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处：①__________________________；②__________________________．(2)改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是________(填写选项中的字母) .A. 小灯泡短路B. 连接小灯泡的导线接触不良C. 滑动变阻器接入电路的电阻过大(3)小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上(如图乙所示)．下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容：次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W123恒定为3 V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为________W.8.小兵同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5 V”和“3.8 V”字样，电源电压恒为6 V，电压表只有0～3 V量程可以用．(1)如图甲所示，是小兵设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接(要求滑片向A端移动灯泡变亮)．第8题图(2)连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到________(选填“A”或“B”)端，然后闭合开关S，小兵发现L1不发光，电流表有示数，电压表无示数，则电路的故障可能是L1________(选填“断路”或“短路”)．(3)排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1 V，电流表示数如图丙所示，读数为________A，滑动变阻器的最大阻值为________Ω；调节滑片P得到表一中的数据，L1的额定功率为________W.表一：实验数据实验次数123电压(V) 1.0 2.5 2.8电流(A)0.300.32(4)212S 时，电压表示数为1.5 V，接着小兵发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为________V，L2就会正常发光．9.实验室购买了一批小灯泡，小丽同学发现其中有一只小灯泡上面标有“2.5 V”字样，她想知道其额定功率，如图甲所示是她利用实验器材连接的部分电路．第9题图(1)请你用笔画线代替导线，将图甲所示的实物电路连接完整．(要求滑片向右移动时，小灯泡变亮)(2)正确连接电路后，闭合开关，发现灯泡不亮，但电压表和电流表均有较小示数，下一步的操作是________(选填下面的字母)． A. 移动滑片，观察小灯泡是否发光 B. 更换灯泡C. 检查电路，对接线柱进行加固(3)如图乙是小丽根据实验数据绘成的I －U 图像，由此可知小灯泡的额定功率是________W. 分析I －U 图像可知灯泡的电阻发生了改变，请分析原因是________________________________________________________________________.(4)在实验过程中，电流表出现了损坏，为了测出小灯泡的额定功率，小丽向老师要了一个阻值为R 0的定值电阻，设计了如图丙所示的电路，请将以下实验步骤补充完整．①闭合开关S ，将S 1拨到触点________(选填“1”或“2”)，移动滑片，使电压表的示数为________V ；②再将S 1拨到另一触点，保持滑片的位置不变，读出电压表的示数U ； ③小灯泡的额定功率：P 额＝________________(用已知量和测量量表示)．参考答案1 (1)开关未断开 (2)如答图甲所示 (3)断路 (4)0.08 6.25 (5)如答图乙所示 (6)0.47 A甲 乙第1题答图2. (1)如答图所示 (2)B (3)滑动变阻器短路或同时连接下边两个接线柱 (4)B (5)①0.6 5 ②求平均值 (6)滑动变阻器的最大阻值太小第2题答图3. (1)如答图所示 (2)①电压U /V ②电流I /A (3)0.5 5 (4)A (5)②闭合开关S 1、S 2 ③（U 1－U 2）R 0U 24. (1)开关闭合 (2)如答图所示 (3)0.28 8.9 (4)错误 温度第4题答图5. (1)B (2)如答图所示 (3)短路 (4)右 (5)100．625 (6)小于第5题答图6. (1)如答图所示 (2)小灯泡断路 (3)1.14 (4)B C第6题答图7. (1)①电压表选用0～15 V 量程 ②滑动变阻器没有按“一上一下”的原则串联在电路中(或电流表的正、负接线柱接反) (2)C (3)小灯泡的发光情况(或小灯泡的亮度) 0.30 0.75 (4)0.458. (1)如答图所示 (2)B 短路 (3)0.2 25 0.75 (4)2.2第8题答图9. (1)如答图所示 (2)A (3)0.625 灯泡的电阻随着温度的升高而增大 (4)①2 2.5 ③2.5 V ×U －2.5 VR 0。

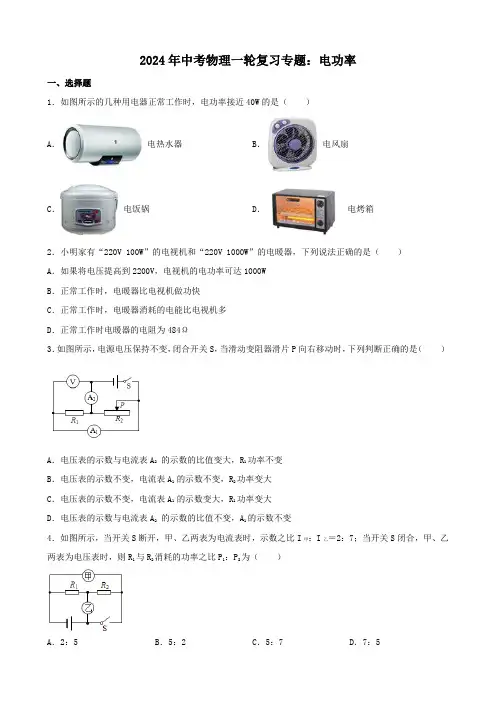

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。

闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

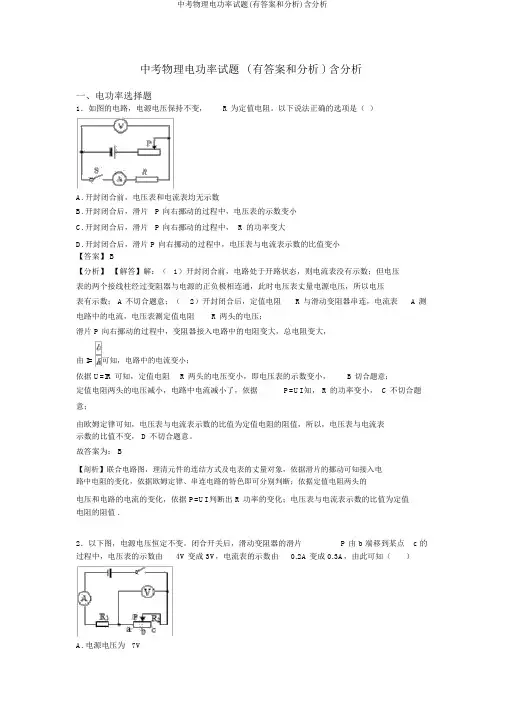

中考物理电功率试题(有答案和解析)含解析
