剪力墙结构设计计算要点和实例

高层住宅建筑剪力墙结构的设计与分析在现代城市的建设中，高层住宅建筑如雨后春笋般涌现。

剪力墙结构作为高层住宅建筑中一种常见且重要的结构形式，其设计的合理性和科学性直接关系到建筑物的安全性、稳定性以及使用功能的实现。

本文将对高层住宅建筑剪力墙结构的设计进行详细的探讨与分析。

一、剪力墙结构的基本概念与特点剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成，这些墙体不仅承担着竖向荷载，还能有效地抵抗水平荷载，如风荷载和地震作用。

其主要特点包括：具有良好的抗侧刚度，能够有效控制建筑物在水平荷载下的变形；结构整体性强，空间整体性好，能够提供较为规则的建筑平面布局；墙体自身的承载能力较高，能够承受较大的竖向和水平荷载。

二、高层住宅建筑中剪力墙结构的设计要点1、结构布置在设计过程中，剪力墙的布置应遵循均匀、对称、周边化的原则。

均匀布置可以使结构在各个方向上的刚度相近，减少扭转效应；对称布置有助于减小水平荷载作用下的偏心影响；周边化布置则能增强结构的抗扭性能，提高结构的整体稳定性。

同时，要注意避免出现短肢剪力墙，因为短肢剪力墙的抗震性能相对较弱。

对于较长的剪力墙，应设置洞口将其分成若干墙段，以避免墙段过长而导致脆性破坏。

2、墙体厚度剪力墙的厚度应根据建筑物的高度、抗震等级以及墙体所承担的荷载等因素来确定。

一般来说，底层剪力墙的厚度较大，随着楼层的增加逐渐减小。

在满足结构要求的前提下，应尽量减小墙体厚度，以增加建筑的使用面积。

3、混凝土强度等级混凝土的强度等级应根据结构的受力情况、耐久性要求以及施工条件等综合确定。

高强度等级的混凝土可以减小墙体的截面尺寸，但过高的强度等级可能会导致混凝土的脆性增加，不利于结构的抗震性能。

4、配筋设计剪力墙的配筋包括竖向分布钢筋和水平分布钢筋。

竖向分布钢筋主要承受墙体的竖向荷载，水平分布钢筋则主要用于抵抗水平荷载产生的剪力。

配筋量应根据计算结果和规范要求进行确定，同时要注意钢筋的间距和锚固长度等构造要求。

框架剪力墙结构设计要点在现代建筑设计中，框架剪力墙结构因其具备良好的抗震性能、较大的室内空间利用率以及灵活的布局等优点，得到了广泛的应用。

要确保这种结构的安全性、可靠性和经济性，合理的设计至关重要。

以下将详细阐述框架剪力墙结构设计的要点。

一、结构布置1、剪力墙的布置剪力墙应均匀布置在建筑物的周边、楼梯间、电梯间及平面形状变化较大的部位。

这样可以有效地提高结构的抗扭性能和整体稳定性。

同时，剪力墙的长度不宜过长，避免出现单片剪力墙承担过大的水平荷载，导致过早破坏。

2、框架柱的布置框架柱应尽量做到上下贯通，避免在同一楼层出现框架柱截面尺寸和位置的突变。

柱网的布置应满足建筑使用功能的要求，同时要保证结构的受力合理。

3、梁的布置梁的布置应与剪力墙和框架柱协同工作，形成良好的传力体系。

框架梁应尽量避免穿过剪力墙，以免削弱剪力墙的承载能力。

二、抗震设计1、抗震等级的确定根据建筑物所在地区的抗震设防烈度、建筑高度、结构类型等因素，准确确定框架剪力墙结构的抗震等级。

抗震等级的确定直接影响到结构构件的配筋和构造要求。

2、地震作用计算采用合理的计算方法，如底部剪力法、振型分解反应谱法或时程分析法，计算地震作用下结构的内力和位移。

在计算过程中，要考虑扭转效应的影响。

3、抗震构造措施根据抗震等级，对框架柱、剪力墙、框架梁等构件采取相应的抗震构造措施，如加密箍筋、设置约束边缘构件等，以提高结构的延性和耗能能力。

三、荷载取值1、恒载包括结构自重、建筑装修材料重量、固定设备重量等。

在设计过程中，应根据实际情况准确计算恒载的大小。

2、活载按照《建筑结构荷载规范》的规定，合理取值各类活荷载，如楼面活载、屋面活载、风荷载等。

同时，要考虑活载的不利布置对结构内力的影响。

四、结构分析1、模型建立采用合适的结构分析软件，建立准确的框架剪力墙结构计算模型。

在模型中，要正确输入构件的几何尺寸、材料特性、荷载等参数。

2、计算结果分析对结构分析的计算结果进行仔细分析，包括结构的自振周期、位移比、层间位移角、内力分布等。

建筑结构设计中剪力墙结构设计要点摘要：作为常见的建筑形式，剪力墙结构因自身良好的抗风性能和抗震性能在建筑工程当中得到了广泛的运用，为了充分发挥出剪力墙结构的优点，必须高度重视结构设计问题。

设计人员首先应该针对剪力墙结构进行充分分析，结合工程需求提出优化措施，考虑到影响剪力墙结构的要素众多，必须综合考量，结合工程实践完成设计方案调整，发挥剪力墙结构的应有之用，文章将以此作为切入点进行深入分析。

关键词：建筑结构设计；剪力墙结构设计；应用分析0引言通过与传统墙体结构的比较，剪力墙结构在承载能力和抗震性能方面表现优良，保证了结构的稳定性，同时也营造了更加安全的居住环境。

剪力墙结构设计包含的内容多样，设计过程中需要根据工程实践分析结构设计当中的常见问题，结合工程经验，通过优化设计保证剪力墙结构性能的发挥。

设计人员是影响建设效果的关键所在，为此设计之前就应该针对其应用流程进行全面掌握，同时明确重点难点问题，以优化措施发挥最大的潜力墙结构优势。

1. 剪力墙的使用原则1.1 剪力墙结构设计原则要保证建筑墙体的安全性，必须在剪力墙结构以及结构形式的基础之上进行分析，找出针对性的解决方案，刚接形式的结构设计能够满足楼面横截面积小的情况，具有减少墙肢平面外弯矩的效果，能够提高整体的承重能力。

横向和纵向结构分化设计当中，需要从整体角度进行考量。

剪力墙在高层建筑当中的作用尤为突出，作为一个竖向构件，在建筑中充当着抵抗策略的角色，同时也承受着竖向负重以及横切面的负重，如果采用剪力墙组成受力墙面结构，剪力墙墙体就能够承担所有负重，对整个建筑工程影响很大。

为了发挥出剪力墙设计的最优作用，首先应该合理认识剪力墙的作用，布置方式采用沿中心轴方向双向布置，如果建筑抗震要求高，可以采用双向剪力墙设计方法；墙体的形状同样也会对剪力墙的使用设计产生一定的影响。

在设计过程中应保持受力均匀，保持受力对称，保证剪力墙中心和墙的结构中心相近，使剪力墙的效果最大化。

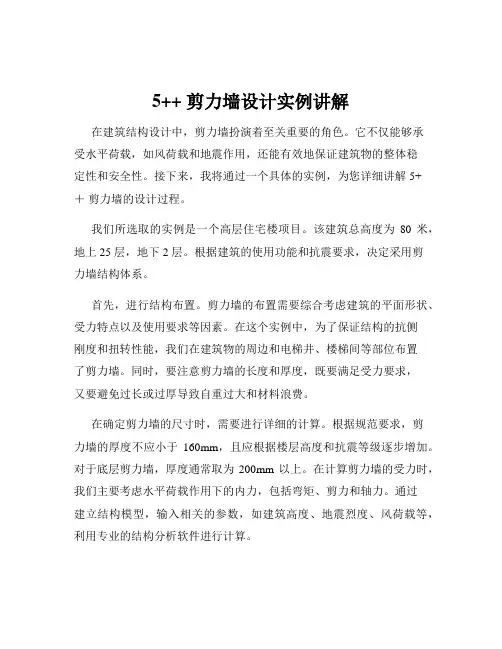

5++ 剪力墙设计实例讲解在建筑结构设计中，剪力墙扮演着至关重要的角色。

它不仅能够承受水平荷载，如风荷载和地震作用，还能有效地保证建筑物的整体稳定性和安全性。

接下来，我将通过一个具体的实例，为您详细讲解 5+＋剪力墙的设计过程。

我们所选取的实例是一个高层住宅楼项目。

该建筑总高度为80 米，地上 25 层，地下 2 层。

根据建筑的使用功能和抗震要求，决定采用剪力墙结构体系。

首先，进行结构布置。

剪力墙的布置需要综合考虑建筑的平面形状、受力特点以及使用要求等因素。

在这个实例中，为了保证结构的抗侧刚度和扭转性能，我们在建筑物的周边和电梯井、楼梯间等部位布置了剪力墙。

同时，要注意剪力墙的长度和厚度，既要满足受力要求，又要避免过长或过厚导致自重过大和材料浪费。

在确定剪力墙的尺寸时，需要进行详细的计算。

根据规范要求，剪力墙的厚度不应小于160mm，且应根据楼层高度和抗震等级逐步增加。

对于底层剪力墙，厚度通常取为200mm 以上。

在计算剪力墙的受力时，我们主要考虑水平荷载作用下的内力，包括弯矩、剪力和轴力。

通过建立结构模型，输入相关的参数，如建筑高度、地震烈度、风荷载等，利用专业的结构分析软件进行计算。

计算结果出来后，需要对剪力墙的配筋进行设计。

配筋的数量和规格取决于剪力墙所承受的内力大小。

一般来说，剪力墙的竖向钢筋主要承受轴力，水平钢筋主要承受弯矩和剪力。

在配筋时，要满足最小配筋率的要求，同时还要考虑钢筋的间距和锚固长度等构造要求。

此外，还需要注意剪力墙的边缘构件设计。

边缘构件包括约束边缘构件和构造边缘构件。

约束边缘构件通常设置在底部加强区，其配筋要求更加严格，以提高剪力墙的抗震性能。

构造边缘构件则设置在其他部位，配筋要求相对较低。

在施工过程中，剪力墙的混凝土浇筑质量也非常关键。

要保证混凝土的强度和密实度，避免出现蜂窝麻面、裂缝等质量问题。

同时，要注意钢筋的绑扎和连接，确保其符合设计要求。

另外，还需要考虑剪力墙与其他构件的连接。

剪力墙结构设计实例讲解在建筑结构设计领域，剪力墙结构因其良好的抗震性能和空间分隔能力，被广泛应用于高层住宅和商业建筑中。

接下来，我们将通过一个具体的实例来详细讲解剪力墙结构的设计过程。

首先，让我们来了解一下这个实例的基本情况。

这是一个位于地震设防烈度为 7 度的 20 层住宅楼项目，总高度约 60 米，建筑面积约15000 平方米。

根据建筑功能和使用要求，需要在保证结构安全的前提下，合理布置剪力墙，以满足建筑的空间布局和抗震性能要求。

在进行剪力墙结构设计之前，我们需要对建筑物所承受的荷载进行计算。

荷载主要包括恒载（如结构自重、建筑装修重量等）、活载（如人员活动、家具设备重量等）以及风荷载和地震作用。

通过精确的计算，确定结构在各种荷载组合下的内力和变形情况。

对于剪力墙的布置，需要遵循一定的原则。

一般来说，剪力墙应沿建筑物的主要轴线布置，形成较为规则的抗侧力体系。

在这个实例中，我们在建筑物的周边和电梯井、楼梯间等位置布置了剪力墙，以增强结构的抗扭性能和整体稳定性。

同时，剪力墙的间距也需要合理控制，既要保证结构的刚度均匀分布，又要避免间距过小导致施工困难和造价增加。

在确定了剪力墙的位置和数量后，我们需要对剪力墙的尺寸进行设计。

剪力墙的厚度通常根据其所在位置和受力情况确定。

在底部加强区，剪力墙的厚度一般较大，以提高其抗震能力。

而在非加强区，可以适当减小厚度，以节约材料和减轻结构自重。

此外，剪力墙的长度和高度也需要根据结构的受力特点和建筑空间要求进行合理调整。

接下来是对剪力墙的配筋设计。

配筋的目的是为了保证剪力墙在受力时能够具有足够的承载能力和延性。

一般来说，剪力墙的竖向钢筋主要承受压力，水平钢筋主要承受剪力。

在配筋计算中，需要考虑剪力墙的轴压比、剪压比等控制指标，以确保其满足规范要求。

同时，为了提高剪力墙的抗震性能，还需要在墙端和洞口周边设置加强钢筋。

在结构分析计算方面，我们采用了先进的结构分析软件，如SATWE、ETABS 等。

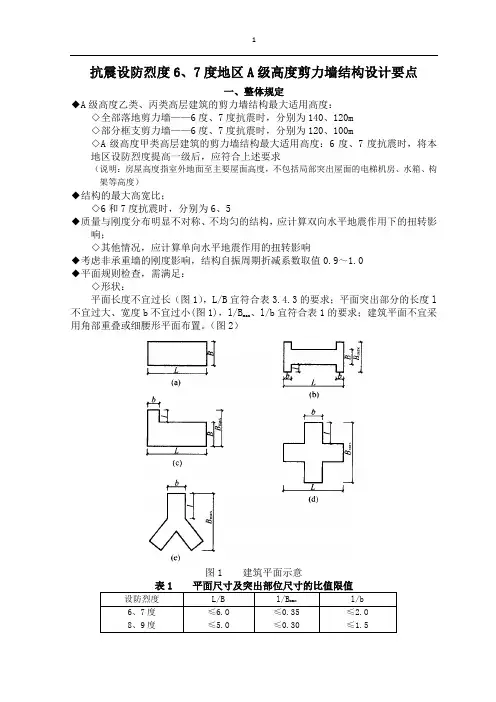

抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：◇全部落地剪力墙——6度、7度抗震时，分别为140、120m◇部分框支剪力墙——6度、7度抗震时，分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度抗震时，将本地区设防烈度提高一级后，应符合上述要求（说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度）◆结构的最大高宽比；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；◇其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0◆平面规则检查，需满足：◇形状：平面长度不宜过长（图1），L/B宜符合表3.4.3的要求；平面突出部分的长度l、l/b宜符合表1的要求；建筑平面不宜采不宜过大、宽度b不宜过小(图1)，l/Bmax用角部重叠或细腰形平面布置。

（图2）图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转：1、在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。

注：当楼层的最大层间位移角不大于0.4/1000时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。

2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，《高规》第10章所指的复杂高层建筑不应大于0.85。

◇楼板：1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响；2、有效楼板宽度不宜小于该层楼面宽度的50%；楼板开洞总面积不宜超过楼面面积的30%；3、在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。

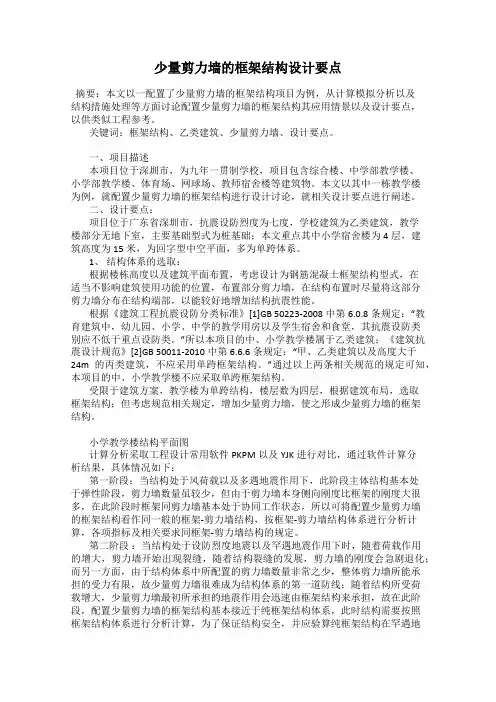

少量剪力墙的框架结构设计要点摘要：本文以一配置了少量剪力墙的框架结构项目为例，从计算模拟分析以及结构措施处理等方面讨论配置少量剪力墙的框架结构其应用情景以及设计要点，以供类似工程参考。

关键词：框架结构、乙类建筑、少量剪力墙、设计要点。

一、项目描述本项目位于深圳市，为九年一贯制学校，项目包含综合楼、中学部教学楼、小学部教学楼、体育场、网球场、教师宿舍楼等建筑物。

本文以其中一栋教学楼为例，就配置少量剪力墙的框架结构进行设计讨论，就相关设计要点进行阐述。

二、设计要点：项目位于广东省深圳市，抗震设防烈度为七度，学校建筑为乙类建筑，教学楼部分无地下室，主要基础型式为桩基础；本文重点其中小学宿舍楼为4层，建筑高度为15米，为回字型中空平面，多为单跨体系。

1、结构体系的选取：根据楼栋高度以及建筑平面布置，考虑设计为钢筋混凝土框架结构型式，在适当不影响建筑使用功能的位置，布置部分剪力墙，在结构布置时尽量将这部分剪力墙分布在结构端部，以能较好地增加结构抗震性能。

根据《建筑工程抗震设防分类标准》[1]GB 50223-2008中第6.0.8条规定：“教育建筑中，幼儿园、小学、中学的教学用房以及学生宿舍和食堂，其抗震设防类别应不低于重点设防类。

”所以本项目的中、小学教学楼属于乙类建筑；《建筑抗震设计规范》[2]GB 50011-2010中第6.6.6条规定：“甲、乙类建筑以及高度大于24m的丙类建筑，不应采用单跨框架结构。

”通过以上两条相关规范的规定可知，本项目的中、小学教学楼不应采取单跨框架结构。

受限于建筑方案，教学楼为单跨结构，楼层数为四层，根据建筑布局，选取框架结构；但考虑规范相关规定，增加少量剪力墙，使之形成少量剪力墙的框架结构。

小学教学楼结构平面图计算分析采取工程设计常用软件PKPM以及YJK进行对比，通过软件计算分析结果，具体情况如下：第一阶段：当结构处于风荷载以及多遇地震作用下，此阶段主体结构基本处于弹性阶段，剪力墙数量虽较少，但由于剪力墙本身侧向刚度比框架的刚度大很多，在此阶段时框架同剪力墙基本处于协同工作状态，所以可将配置少量剪力墙的框架结构看作同一般的框架-剪力墙结构，按框架-剪力墙结构体系进行分析计算，各项指标及相关要求同框架-剪力墙结构的规定。

实例分析高层建筑框架剪力墙结构设计高层建筑是现代城市中不可或缺的一部分，其建筑结构设计对于建筑的保障至关重要。

当然，针对不同的建筑用途、地理位置、功能等方面的要求，高层建筑的结构设计也会有所不同。

其中，框架剪力墙结构设计是一种常见的方案。

今天我们将重点讨论这种方案，希望对建筑结构设计专业人士以及感兴趣的读者有所启示。

1. 框架剪力墙结构设计的基本原理框架剪力墙结构由“框架”和“剪力墙”两部分组成，其中框架是建筑支撑结构的骨架，而剪力墙是建筑结构的主要承载结构。

框架主要负责承担水平荷载，而剪力墙则负责承担垂直荷载和地震力。

在框架剪力墙结构中，剪力墙会被布置在建筑的核心位置，而框架则贯穿整个建筑。

这种设计可以极大地提高建筑的抗震能力和结构刚度，使建筑更加稳定和安全。

此外，这种设计还可以增加建筑的自重和防火性能，适用于中高层甚至超高层建筑。

2. 框架剪力墙结构设计的具体实现方法在实现框架剪力墙结构设计时，需要考虑以下几个方面的问题：- 建筑布局：剪力墙应该被放置在建筑核心区域，以最大化其受力控制作用。

此外，框架应该被放置在建筑的周边位置，以增加建筑的整体稳定性。

- 钢筋混凝土设计：框架的设计应该考虑抗震、风荷载、地震等因素。

剪力墙应该被设计成厚实、多层的结构，以承担垂直荷载和地震力。

- 梁柱连接：框架和剪力墙之间的梁柱连接应该被精心设计，以确保强度充足且不会发生脆性断裂。

- 材料选择：建筑材料的选择应该考虑建筑的安全性和可持续性。

建议优先选择优质材料，如高强度钢筋和烧结砖，以增加建筑的整体抗震性。

3. 框架剪力墙结构设计的案例分析以下是一个实例分析，关于一个成功应用框架剪力墙结构设计的项目。

该项目是一座60层的高层住宅，其建筑高度达到了180米。

在设计过程中，建筑工程师首先考虑了建筑的布局。

剪力墙被放置在建筑核心区域，而框架则被布置在建筑周围。

他们还考虑了建筑的高度和周边自然条件，以确保建筑具有强大的抗震和风荷载能力。

剪力墙结构设计要点剪力墙是现代建筑结构中常用的一种承载墙结构，具有抗震性能好、刚度大、稳定性好等优点。

在进行剪力墙结构设计时，需要考虑以下几个要点：1.剪力墙的布置：剪力墙的布置应合理，首先需要根据结构荷载进行计算，合理确定墙的数量和位置。

墙体的布置应尽量避免门窗开口，避免墙的连续性受到破坏。

同时，墙体的布置应考虑结构整体的刚性，尽量保证墙体之间的连接。

2.剪力墙的形状和尺寸：剪力墙的形状和尺寸应根据结构荷载和受力要求进行合理设置。

墙体的高度、厚度、长度等要素需要进行详细计算和分析，以满足结构的抗震性能和稳定性要求。

3.剪力墙的钢筋配筋：剪力墙的钢筋配筋应符合设计要求和相关规范。

在进行钢筋配筋时，需要考虑墙体的抗震性能、承载能力、刚度等方面的要求。

钢筋的布置应均匀、合理，并且与墙体的纵向和横向钢筋连接应牢固可靠。

4.剪力墙与结构的连接：剪力墙与结构的连接应具有良好的刚性和可靠性。

墙与柱、梁的连接点需要进行详细计算和分析，以确保连接的强度和刚度。

连接方式可以采用焊接、螺栓连接等方式，需要能够满足结构的受力和变形要求。

5.剪力墙的配筋和墙体厚度与裂缝的控制：剪力墙的配筋和墙体厚度的设计应能够控制墙体的裂缝。

墙体的配筋率和墙体的厚度需满足规范的要求，以控制墙体在受力过程中的裂缝宽度，防止墙体产生过大的变形。

6.剪力墙的开口设计：剪力墙的开口设计应遵循相关规范的要求，合理设置门窗洞口，并采取相应措施进行增强处理。

门窗洞口的开设应尽量避免位于墙体的开端或拐角处，需要通过设计适当的加强措施，保证墙体在开口处的刚性和稳定性。

7.剪力墙的抗震性能验证：剪力墙结构设计完成后，还需进行相应的抗震性能验证。

根据相关规范和要求，进行剪力墙的抗震性能计算和模拟分析，以确保设计的剪力墙结构具有良好的抗震性能和稳定性。

8.剪力墙的施工和监督：剪力墙结构的施工和监督过程应严格按照设计图纸和相关规范要求进行。

墙体施工过程中，需要保证墙体的尺寸、形状、配筋等施工要素的准确性和符合性。

剪力墙结构分析与设计在现代建筑领域中，剪力墙结构因其出色的抗震性能和空间分隔能力，成为了广泛应用的结构形式之一。

本文将对剪力墙结构进行深入的分析，并探讨其设计要点。

一、剪力墙结构的基本概念剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成，这些墙体不仅承担着建筑物的竖向荷载，还能够有效地抵抗水平荷载，如风荷载和地震作用。

剪力墙如同建筑物的“坚固屏障”，通过自身的刚度和强度，将水平力分散和传递到基础，从而保障整个建筑结构的稳定性。

与框架结构相比，剪力墙结构的侧向刚度更大，能够更好地控制结构的水平位移。

二、剪力墙结构的分类1、整体墙没有洞口或者洞口面积小于墙体面积15%的剪力墙可以视为整体墙。

整体墙的受力性能类似于悬臂梁，其内力和位移计算相对简单。

2、小开口整体墙洞口面积稍大，但仍能符合一定条件的剪力墙称为小开口整体墙。

这种墙体的受力性能介于整体墙和联肢墙之间。

3、联肢墙当洞口面积较大，连梁对墙肢的约束作用较强时，形成联肢墙。

联肢墙的计算需要考虑墙肢和连梁的协同工作。

4、壁式框架当洞口尺寸更大，连梁与墙肢的线刚度接近时，剪力墙的受力性能更接近于框架，称为壁式框架。

三、剪力墙结构的受力特点在水平荷载作用下，剪力墙如同竖向放置的深梁，弯曲变形是其主要的变形形式。

由于墙体的整体性，水平力会在墙体内产生较大的剪力和弯矩。

同时，剪力墙的端部通常会产生较大的应力集中，因此在设计时需要加强端部的配筋。

而且，剪力墙的受力性能还会受到墙体厚度、混凝土强度、配筋率等因素的影响。

四、剪力墙结构的设计要点1、合理布置墙体剪力墙的布置应遵循均匀、对称的原则，尽量使结构的质心和刚心重合，以减少扭转效应。

在平面上，应尽量避免出现单向有墙的情况，以保证两个方向的抗侧刚度相近。

2、控制墙体的厚度墙体厚度不仅要满足承载能力的要求，还要考虑稳定性和构造要求。

一般来说，底层墙体的厚度较大，随着楼层的增加，墙体厚度可以逐渐减小。

3、确定混凝土强度等级混凝土强度等级的选择应综合考虑结构的受力性能、耐久性和经济性。

抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：◇全部落地剪力墙——6度、7度抗震时，分别为140、120m◇部分框支剪力墙——6度、7度抗震时，分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度抗震时，将本地区设防烈度提高一级后，应符合上述要求（说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度）◆结构的最大高宽比；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；◇其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0◆平面规则检查，需满足：◇形状：平面长度不宜过长（图1），L/B宜符合表3.4.3的要求；平面突出部分的长度l、l/b宜符合表1的要求；建筑平面不宜采不宜过大、宽度b不宜过小(图1)，l/Bmax用角部重叠或细腰形平面布置。

（图2）图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转：1、在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。

注：当楼层的最大层间位移角不大于0.4/1000时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。

2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，《高规》第10章所指的复杂高层建筑不应大于0.85。

◇楼板：1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响；2、有效楼板宽度不宜小于该层楼面宽度的50%；楼板开洞总面积不宜超过楼面面积的30%；3、在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。
