剪力墙结构设计计算要点和实例

剪力墙结构布置方案在建筑结构设计中，剪力墙结构是一种常见且重要的结构形式。

合理的剪力墙结构布置方案对于确保建筑物的安全性、稳定性以及功能性至关重要。

本文将详细探讨剪力墙结构布置的原则、要点以及常见的布置方案。

一、剪力墙结构的特点剪力墙结构是由一系列纵向和横向的钢筋混凝土墙体组成，这些墙体不仅承担竖向荷载，还能够有效地抵抗水平荷载，如地震力和风荷载。

其主要特点包括：1、抗侧刚度大：能够有效地限制建筑物在水平荷载作用下的侧向位移，提高结构的稳定性。

2、整体性好：剪力墙之间协同工作，使结构具有良好的整体性和抗震性能。

3、空间利用率相对较低：由于墙体较多，可能会对室内空间的布局和使用造成一定限制。

二、剪力墙结构布置的原则1、均匀对称布置剪力墙应在建筑物的平面和竖向尽量均匀、对称地布置，以避免结构在水平荷载作用下产生过大的扭转效应。

这样可以使结构的受力更加合理，减少局部薄弱部位的出现。

2、周边布置将剪力墙沿建筑物的周边布置，可以增加结构的抗扭刚度，提高结构抵抗地震等水平作用的能力。

同时，周边的剪力墙还能够有效地约束内部框架的变形。

3、纵横墙相连纵向和横向的剪力墙应相互连接，形成空间工作体系，共同抵抗水平荷载。

这样可以充分发挥剪力墙的承载能力和抗侧性能。

4、避免短肢剪力墙短肢剪力墙的抗震性能相对较差，应尽量减少其使用。

如果无法避免，应采取加强措施以提高其抗震能力。

5、满足建筑功能要求在进行剪力墙布置时，应充分考虑建筑的使用功能，尽量减少对室内空间的影响，保证房间的规整和使用的便利性。

三、剪力墙结构布置的要点1、墙肢长度和厚度剪力墙的墙肢长度不宜过长或过短。

过长的墙肢容易在地震作用下发生弯曲破坏，过短的墙肢则稳定性较差。

墙肢厚度应根据建筑物的高度、抗震等级以及墙体所承受的荷载等因素确定，以满足结构的承载能力和稳定性要求。

2、洞口设置剪力墙的洞口应合理设置，避免在同一位置集中开设过多的洞口。

洞口的大小和位置应经过计算和分析确定，以保证墙体的受力性能不受过大影响。

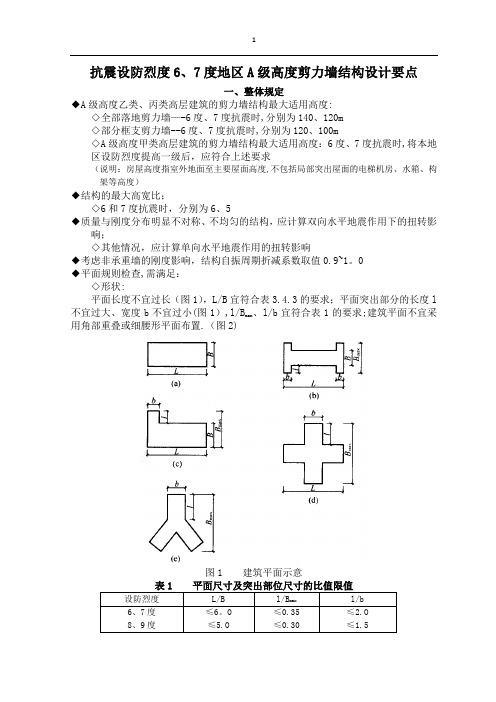

抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度:◇全部落地剪力墙—-6度、7度抗震时,分别为140、120m◇部分框支剪力墙--6度、7度抗震时,分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度抗震时,将本地区设防烈度提高一级后，应符合上述要求（说明：房屋高度指室外地面至主要屋面高度,不包括局部突出屋面的电梯机房、水箱、构架等高度）◆结构的最大高宽比；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；◇其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9~1。

0◆平面规则检查,需满足：◇形状:平面长度不宜过长（图1），L/B宜符合表3.4.3的要求；平面突出部分的长度l 不宜过大、宽度b不宜过小(图1）,l/Bmax、l/b宜符合表1的要求;建筑平面不宜采用角部重叠或细腰形平面布置.（图2)图1 建筑平面示意设防烈度L/B l/B max l/b6、7度8、9度≤6。

O≤5.O≤0.35≤0.30≤2.O≤1.5图2 角部重叠和细腰形平面示意◇扭转:1、在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1。

5倍；《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1。

4倍.注：当楼层的最大层间位移角不大于0。

4/1000时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松,但不应大于1。

6。

2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0。

9，《高规》第10章所指的复杂高层建筑不应大于0。

85.◇楼板：1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响;2、有效楼板宽度不宜小于该层楼面宽度的50%;楼板开洞总面积不宜超过楼面面积的30%；3、在扣除凹入或开洞后,楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。

剪力墙结构工程实例在现代建筑领域，剪力墙结构因其出色的抗震性能和空间布局灵活性而被广泛应用。

接下来，我将为您详细介绍一个剪力墙结构的工程实例，带您深入了解其设计、施工以及实际应用中的优势。

这个工程实例是一座位于市中心的高层住宅楼，总高度为 80 米，地上 25 层，地下 2 层。

该建筑的主要用途为住宅，同时配备了一定的公共设施，如电梯间、楼梯间、配电室等。

在设计阶段，工程师们充分考虑了该地区的地质条件、抗震设防要求以及建筑的使用功能等因素。

由于地处地震多发区，抗震性能成为设计的重中之重。

剪力墙结构在这方面表现出色，它能够有效地抵抗水平地震作用，保障居民的生命财产安全。

剪力墙的布置经过了精心的规划。

在建筑物的周边、电梯间和楼梯间等位置，设置了较多的剪力墙，形成了一个较为完整的抗侧力体系。

这样的布置不仅能够提高结构的整体稳定性，还可以减少室内柱子的数量，增加使用空间的灵活性。

在材料选择方面，采用了高强度的钢筋和高性能的混凝土。

钢筋的强度等级为 HRB400，混凝土的强度等级为 C30 至 C50 不等，根据不同部位的受力情况进行合理配置。

这些优质的材料为剪力墙结构的强度和耐久性提供了有力保障。

施工过程是确保剪力墙结构质量的关键环节。

首先是基础施工，由于建筑物较高，基础的承载能力要求很高。

采用了桩基础的形式，通过灌注桩将建筑物的荷载传递到深层稳定的土层中。

在剪力墙的施工中，钢筋的绑扎严格按照设计要求进行，确保钢筋的间距、位置和连接方式准确无误。

模板的安装也十分重要，要保证模板的平整度和垂直度，以确保混凝土浇筑后的墙体尺寸和形状符合设计要求。

混凝土的浇筑是一个关键工序。

采用了泵送混凝土的方式，保证混凝土能够连续、均匀地浇筑到模板内。

在浇筑过程中，要进行充分的振捣，排除混凝土中的气泡，提高混凝土的密实度。

在施工过程中，还注重质量控制和安全管理。

定期对施工质量进行检查，发现问题及时整改。

同时，加强对施工现场的安全防护，确保施工人员的人身安全。

剪力墙结构设计注意要点关键信息项：1、剪力墙的布置原则2、剪力墙的厚度要求3、剪力墙的配筋设计4、连梁的设计要点5、边缘构件的设计规定6、剪力墙结构的抗震性能要求1、剪力墙的布置原则11 剪力墙应沿建筑物的主要轴线方向布置，以形成有效的抗侧力体系。

111 剪力墙的布置应均匀、对称，避免出现局部薄弱部位。

112 剪力墙的间距应符合规范要求，以保证结构的整体稳定性和抗扭性能。

113 对于较长的剪力墙，宜设置洞口将其分成若干墙段，墙段之间宜采用弱连梁连接。

2、剪力墙的厚度要求21 剪力墙的厚度应根据其所在部位、抗震等级、房屋高度等因素确定。

211 一般情况下，底部加强部位的剪力墙厚度不应小于 200mm。

212 非底部加强部位的剪力墙厚度不应小于 160mm。

213 剪力墙的厚度还应满足稳定性和构造要求。

3、剪力墙的配筋设计31 剪力墙的竖向和水平分布钢筋应根据计算结果和规范要求进行配置。

311 竖向分布钢筋通常布置在剪力墙的两侧，其间距不应大于300mm。

312 水平分布钢筋应布置在竖向分布钢筋的外侧，其间距不应大于300mm。

313 剪力墙的边缘构件应按照规范要求配置箍筋和纵筋。

4、连梁的设计要点41 连梁的跨高比应合理控制，以保证其具有良好的耗能能力。

411 连梁的截面尺寸应满足剪压比要求，避免发生脆性破坏。

412 连梁的配筋应根据其受力特点进行计算和配置，同时应考虑强剪弱弯的设计原则。

413 对于跨高比较小的连梁，可采用交叉斜筋、对角暗撑等加强措施。

5、边缘构件的设计规定51 边缘构件分为约束边缘构件和构造边缘构件，其设置范围和配筋要求应符合规范。

511 约束边缘构件的范围应根据抗震等级和墙肢轴压比确定。

512 构造边缘构件的配筋应满足最小配筋率要求。

6、剪力墙结构的抗震性能要求61 剪力墙结构应具有足够的承载能力、变形能力和耗能能力。

611 在地震作用下，剪力墙结构应满足层间位移角等变形要求。

高层剪力墙结构设计实例分析【摘要】：结构式建筑的基础，剪力墙是结构竖向的主要承重体系，同时也是抵抗水平方向力不可缺少的部分。

笔者通过国内某建筑结构设计实例，阐述了高层建筑结构设计的设计方案以及相应构造应采取的措施。

【关键词】：高层建筑；剪力墙；设计中图分类号：[tu208.3] 文献标识码：a 文章编号：剪力墙结构体系是指利用建筑物墙体作为建筑的竖向承重体系，并用它抵抗水平力的结构体系。

在受力方面，因为剪力墙的刚度大，容易满足小震作用下结构尤其是高层结构的位移限值。

在地震作用下，其变形小，破坏程度低，可以设计成延性剪力墙，大震时通过连梁和墙肢底部的塑性铰范围内的塑性变形耗散地震能量。

这种体系在高层住宅、公寓和旅馆建筑中广泛应用。

所以有必要对剪力墙结构进行合理设计以满足安全、经济、合理的要求。

一、剪力墙结构设计要点在进行高层建筑结构设计时，必须要清晰掌握这种建筑相对于低多层建筑来说所具有的特征，只有这样才能准确地就其特殊性而作出相应的设计措施。

笔者总结了高层建筑结构设计特点主要有以下几点：（一）水平荷载是高层剪力墙结构设计时的决定性因素这是因为结构由自重等竖向荷载产生的轴力和弯矩的大小，仅与楼房高度的一次方成正比；而结构由于水平荷载产生的倾覆力矩及在竖构件中产生的轴力，是与楼房高度的两次方成正比；同时，对于同一建筑来说，自重等竖向荷载基本上是定值，而风荷载和地震作用等水平荷载，其数值是随结构动力特性的不同而有较大幅度的变化。

（二）轴向变形不容忽视因为在高层建筑中，自重等竖向荷载很大，能够使柱产生较大的轴向变形，从而会对连续梁弯矩产生较大的影响，对预制构件的下料长度产生影响，另外对构件的剪力和侧移也会产生影响，较易造成结构设计不够安全。

（三）侧移是高层剪力墙结构设计的关键因素水平荷载下结构的侧移变形随着楼房高度的增加迅速增大，因此水平荷载作用下结构的侧移应控制在规定限度之内。

（四）结构延性是高层建筑结构设计的重要设计指标与低多层建筑相比，高层建筑结构在地震作用下的变形更大一些。

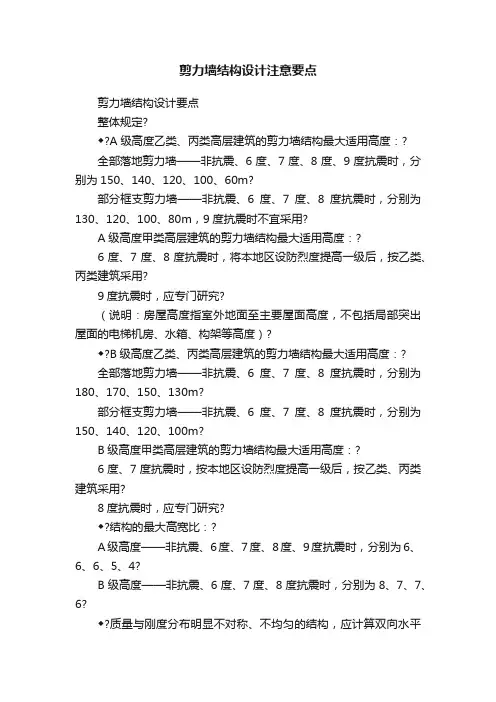

剪力墙结构设计注意要点剪力墙结构设计要点整体规定?◆?A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：?全部落地剪力墙——非抗震、6度、7度、8度、9度抗震时，分别为150、140、120、100、60m?部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为130、120、100、80m，9度抗震时不宜采用?A级高度甲类高层建筑的剪力墙结构最大适用高度：?6度、7度、8度抗震时，将本地区设防烈度提高一级后，按乙类、丙类建筑采用?9度抗震时，应专门研究?（说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度）?◆?B级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：?全部落地剪力墙——非抗震、6度、7度、8度抗震时，分别为180、170、150、130m?部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为150、140、120、100m?B级高度甲类高层建筑的剪力墙结构最大适用高度：?6度、7度抗震时，按本地区设防烈度提高一级后，按乙类、丙类建筑采用?8度抗震时，应专门研究?◆?结构的最大高宽比：?A级高度——非抗震、6度、7度、8度、9度抗震时，分别为6、6、6、5、4?B级高度——非抗震、6度、7度、8度抗震时，分别为8、7、7、6?◆?质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；?其他情况，应计算单向水平地震作用的扭转影响?◆?考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0?◆?平面规则检查，需满足：?扭转：?A级高度——?B级高度、混合结构高层、复杂高层——?楼板：?有效楼板宽?≥?该层楼板典型宽度的50％?开洞面积?≤?该层楼面面积的30％?无较大的楼层错层?凹凸：?平面凹进的一侧尺寸?≤?相应投影方向总尺寸的30％?◆?竖向规则检查，需满足：?侧向刚度：?除顶层外，局部收进的水平向尺寸?≤?相邻下一层的25％?楼层承载力：A级高度——抗侧力结构的层间受剪承载力?（宜）≥?相邻上一层的80％?薄弱层抗侧力结构的受剪承载力（应）≥?相邻上一层的65％?B级高度——抗侧力结构的层间受剪承载力（应）≥?相邻上一层的75％?（说明：楼层层间抗侧力结构受剪承载力指在所考虑的水平地震作用方向，该层全部柱及剪力墙的受剪承载力之和）?竖向连续：竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力不得由水平转换构件（梁等）向下传递?◆?水平位移验算：?多遇地震作用下的最大层间位移角?≤?罕遇地震作用下的薄弱层层间弹塑性位移角?≤?1/120?◆?舒适度要求：?高度超过150m的高层建筑，按10年一遇的风荷载取值计算的顺风向与横风向结构顶点的最大加速度限值为：住宅、公寓?0.15?m/s2，办公、旅馆?0.25?m/s2?◆?伸缩缝?1.?最大间距：现浇?45m，装配?65m?2.?可适当放宽最大间距的条件：?①?顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率?②?顶层加强保温隔热措施，外墙设置外保温层?③?每隔30～40m留出后浇带，带宽800～1000mm，钢筋采用搭接接头，后浇带砼两个月之后浇灌?④?顶部楼层改用刚度较小的结构形式，或顶部设局部温度缝，将结构划分为长度较短的区段?⑤?采用收缩较小的水泥，减少水泥用量，砼中加入适宜的外加剂?⑥?提高每层楼板的构造配筋率，或采用部分预应力混凝土?◆?防震缝?1.?最小宽度：按框架结构的50％取用，但不宜小于70mm。

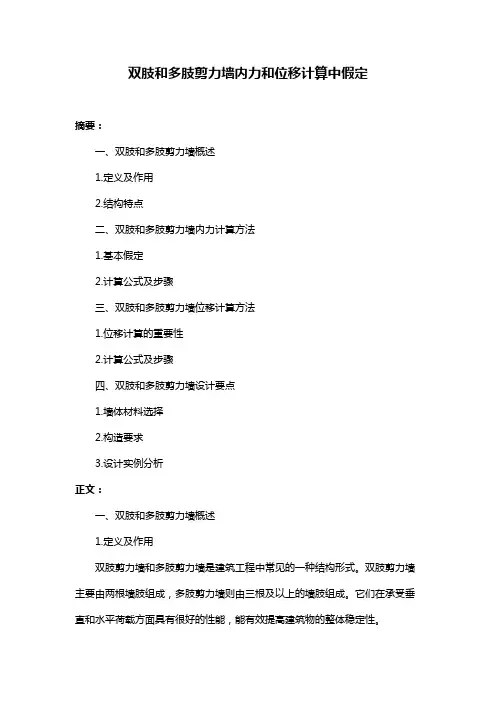

双肢和多肢剪力墙内力和位移计算中假定摘要：一、双肢和多肢剪力墙概述1.定义及作用2.结构特点二、双肢和多肢剪力墙内力计算方法1.基本假定2.计算公式及步骤三、双肢和多肢剪力墙位移计算方法1.位移计算的重要性2.计算公式及步骤四、双肢和多肢剪力墙设计要点1.墙体材料选择2.构造要求3.设计实例分析正文：一、双肢和多肢剪力墙概述1.定义及作用双肢剪力墙和多肢剪力墙是建筑工程中常见的一种结构形式。

双肢剪力墙主要由两根墙肢组成，多肢剪力墙则由三根及以上的墙肢组成。

它们在承受垂直和水平荷载方面具有很好的性能，能有效提高建筑物的整体稳定性。

2.结构特点双肢和多肢剪力墙的墙肢通常为矩形或T形，墙体厚度较小。

在剪力作用下，墙肢间的连接构件（如梁、柱等）能起到传递和抵消内力的作用，使墙体具有良好的抗剪性能。

二、双肢和多肢剪力墙内力计算方法1.基本假定在进行内力计算时，我们需要遵循以下基本假定：（1）墙体均匀性：假定墙体材料均匀，性能一致；（2）墙肢刚度均匀：假定各墙肢刚度相同；（3）弹性变形：假定墙体在受力过程中，弹性变形占主导地位。

2.计算公式及步骤根据基本假定，双肢和多肢剪力墙的内力计算公式如下：（1）墙肢剪力：V=F/A，其中F为作用在墙体上的水平荷载，A为墙肢面积；（2）墙肢弯矩：M=V*L，其中L为墙肢长度；（3）墙肢轴力：N=F，因为剪力墙在水平方向上承受的力仅为水平荷载。

三、双肢和多肢剪力墙位移计算方法1.位移计算的重要性位移计算是评估剪力墙在受力过程中变形性能的重要指标。

合理的位移计算有助于确保建筑物的安全性和舒适性。

2.计算公式及步骤位移计算公式如下：（1）位移公式：Δ=V*L/EI，其中Δ为位移，V为墙肢剪力，L为墙肢长度，E为墙体材料弹性模量，I为墙肢惯性矩；（2）根据位移公式，计算各墙肢的位移；（3）根据位移结果，分析墙体的变形性能。

四、双肢和多肢剪力墙设计要点1.墙体材料选择在选择墙体材料时，应考虑材料的力学性能、耐久性和经济性。

论剪力墙结构的抗震设计要点一、剪力墙结构抗震设计的关键信息1、剪力墙的布置原则均匀性对称性周边性2、剪力墙的厚度要求底部加强区厚度非底部加强区厚度3、剪力墙的配筋设计水平钢筋竖向钢筋4、连梁的设计要点跨高比控制配筋构造5、边缘构件的设置约束边缘构件构造边缘构件6、剪力墙结构的计算分析振型分解反应谱法时程分析法7、抗震等级的确定根据设防烈度、结构类型等因素确定8、施工质量控制混凝土强度钢筋连接质量11 剪力墙结构抗震设计的重要性地震是一种不可预测且破坏力极大的自然灾害，对建筑物造成严重的损害甚至倒塌，威胁着人们的生命和财产安全。

剪力墙结构作为一种常见的抗侧力结构体系，在高层建筑中得到广泛应用。

因此，确保剪力墙结构在地震作用下具有良好的抗震性能，是结构设计的关键任务之一。

111 地震作用对剪力墙结构的影响地震作用会使剪力墙结构产生水平和竖向振动，导致结构内力和变形的增加。

水平地震作用是剪力墙结构抗震设计中的主要控制因素，它会引起剪力墙的剪切变形和弯曲变形，连梁的剪切破坏以及节点的破坏等。

112 剪力墙结构抗震设计的目标剪力墙结构抗震设计的目标是在小震作用下，结构处于弹性工作状态，满足正常使用要求；在中震作用下，结构可能出现局部损坏，但经修复后仍可继续使用；在大震作用下，结构不倒塌，保证生命安全。

12 剪力墙的布置原则121 均匀性剪力墙在平面上的布置应均匀，避免出现局部薄弱区域或刚度突变。

均匀布置的剪力墙可以使结构在地震作用下的内力分布更加合理，减少扭转效应。

122 对称性结构的平面和竖向布置应尽量对称，以减小地震作用下的扭转影响。

对称布置的剪力墙可以使结构的质心和刚心尽量重合，从而降低地震作用产生的扭矩。

123 周边性剪力墙宜布置在建筑物的周边，以增加结构的抗扭刚度和抗倾覆能力。

周边布置的剪力墙还可以有效地抵抗水平地震作用，提高结构的整体稳定性。

13 剪力墙的厚度要求131 底部加强区厚度在底部加强区，剪力墙的厚度应适当增加，以提高结构在底部的抗剪能力。

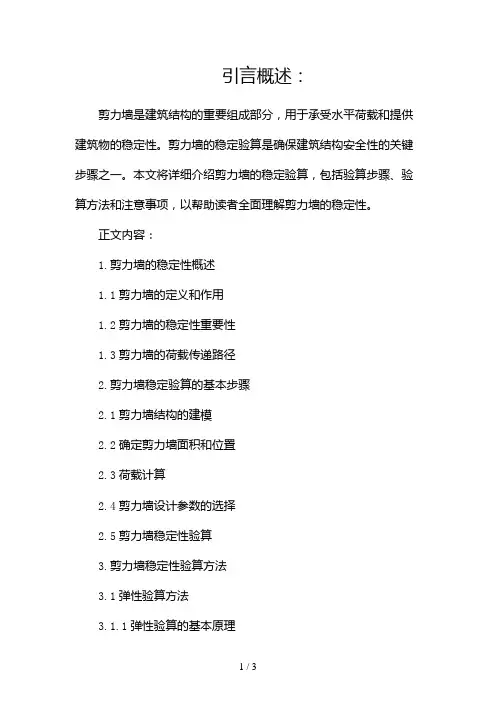

引言概述：剪力墙是建筑结构的重要组成部分，用于承受水平荷载和提供建筑物的稳定性。

剪力墙的稳定验算是确保建筑结构安全性的关键步骤之一。

本文将详细介绍剪力墙的稳定验算，包括验算步骤、验算方法和注意事项，以帮助读者全面理解剪力墙的稳定性。

正文内容：1.剪力墙的稳定性概述1.1剪力墙的定义和作用1.2剪力墙的稳定性重要性1.3剪力墙的荷载传递路径2.剪力墙稳定验算的基本步骤2.1剪力墙结构的建模2.2确定剪力墙面积和位置2.3荷载计算2.4剪力墙设计参数的选择2.5剪力墙稳定性验算3.剪力墙稳定性验算方法3.1弹性验算方法3.1.1弹性验算的基本原理3.1.2弹性验算的适用范围3.2非线性验算方法3.2.1非线性验算的基本原理3.2.2非线性验算的适用范围3.3静力弹塑性验算方法3.3.1静力弹塑性验算的基本原理3.3.2静力弹塑性验算的适用范围4.剪力墙稳定验算的注意事项4.1剪力墙布置要求4.1.1剪力墙的间距和布置密度4.1.2剪力墙与其他结构构件的连接4.2剪力墙混凝土强度要求4.3剪力墙构造细部设计要点4.3.1剪力墙的墙体厚度4.3.2剪力墙的开洞和开口处理4.4剪力墙位移控制4.5剪力墙的抗震设防等级5.剪力墙稳定性验算实例分析5.1剪力墙结构的建模和参数设定5.2荷载计算和求解5.3弹性验算和非线性验算结果比较5.4结果分析和讨论总结：剪力墙的稳定验算是确保建筑结构安全性的重要步骤，本文通过介绍剪力墙的稳定性概述，剪力墙稳定验算的基本步骤和方法，以及剪力墙稳定验算的注意事项和实例分析，为读者提供了全面和专业的剪力墙稳定验算知识。

在进行剪力墙的稳定验算时，建筑师和工程师需要综合考虑剪力墙的结构布置、荷载计算、验算方法和设计要求，以确保剪力墙的稳定性达到设计要求并提高建筑结构的安全性。

剪力墙结构设计要点整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度:全部落地剪力墙-—非抗震、6度、7度、8度、9度抗震时,分别为150、140、120、100、60m部分框支剪力墙—-非抗震、6度、7度、8度抗震时，分别为130、120、100、80m，9度抗震时不宜采用A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度、8度抗震时，将本地区设防烈度提高一级后，按乙类、丙类建筑采用9度抗震时,应专门研究（说明:房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度)◆B级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：全部落地剪力墙-—非抗震、6度、7度、8度抗震时，分别为180、170、150、130m部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为150、140、120、100mB级高度甲类高层建筑的剪力墙结构最大适用高度:6度、7度抗震时，按本地区设防烈度提高一级后，按乙类、丙类建筑采用8度抗震时，应专门研究◆结构的最大高宽比：A级高度——非抗震、6度、7度、8度、9度抗震时，分别为6、6、6、5、4B级高度-—非抗震、6度、7度、8度抗震时,分别为8、7、7、6◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0。

9～1。

0◆平面规则检查，需满足：扭转：A级高度——B级高度、混合结构高层、复杂高层—-楼板：有效楼板宽≥该层楼板典型宽度的50％开洞面积≤该层楼面面积的30％无较大的楼层错层凹凸：平面凹进的一侧尺寸≤相应投影方向总尺寸的30%◆竖向规则检查,需满足：侧向刚度：除顶层外，局部收进的水平向尺寸≤相邻下一层的25％楼层承载力：A级高度——抗侧力结构的层间受剪承载力（宜)≥相邻上一层的80％薄弱层抗侧力结构的受剪承载力（应)≥相邻上一层的65%B级高度——抗侧力结构的层间受剪承载力（应）≥相邻上一层的75％（说明：楼层层间抗侧力结构受剪承载力指在所考虑的水平地震作用方向，该层全部柱及剪力墙的受剪承载力之和）竖向连续：竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力不得由水平转换构件（梁等)向下传递◆水平位移验算：多遇地震作用下的最大层间位移角≤罕遇地震作用下的薄弱层层间弹塑性位移角≤1/120◆舒适度要求：高度超过150m的高层建筑，按10年一遇的风荷载取值计算的顺风向与横风向结构顶点的最大加速度限值为：住宅、公寓0。

引言概述：在建筑结构设计中，框支剪力墙作为一种重要的结构形式，广泛应用于高层建筑和工业厂房等领域。

本文将对部分框支剪力墙结构设计进行详细的阐述。

本文将介绍框支剪力墙的基本概念和作用原理。

将介绍框支剪力墙结构的材料选择和设计要点。

然后，将详细解析框支剪力墙的结构分析方法和计算原理。

接着，将介绍框支剪力墙的节点设计和构造要求。

将总结本文的主要观点并提出未来研究的方向。

正文内容：一、框支剪力墙的基本概念和作用原理1.1框支剪力墙的定义和分类1.2框支剪力墙的作用原理1.3框支剪力墙与其他结构形式的比较二、框支剪力墙结构的材料选择和设计要点2.1混凝土材料的选择和性能要求2.2钢筋的选用和布置要求2.3剪力墙的布置和尺寸设计要点三、框支剪力墙的结构分析方法和计算原理3.1静力弹性分析方法3.2框支剪力墙的屈曲分析3.3框支剪力墙的地震响应分析四、框支剪力墙的节点设计和构造要求4.1节点的功能和分类4.2节点设计的基本原则4.3框支剪力墙节点的构造要求五、总结本文通过对部分框支剪力墙结构设计的详细阐述，介绍了框支剪力墙的基本概念和作用原理，以及框支剪力墙结构的材料选择和设计要点。

同时，对框支剪力墙的结构分析方法和计算原理进行了论述，包括静力弹性分析、屈曲分析和地震响应分析。

还对框支剪力墙的节点设计和构造要求进行了详细说明。

总结了本文的主要观点，并指出了未来研究的方向。

总结：框支剪力墙作为一种重要的结构形式，其设计涉及到框支剪力墙的基本概念和作用原理、材料选择和设计要点、结构分析方法和计算原理、节点设计和构造要求等方面。

通过本文的详细阐述，读者可以对部分框支剪力墙结构设计有更深入的理解。

未来的研究可以进一步探讨框支剪力墙在不同工程背景下的应用和优化设计方法，以提高结构的安全性和经济性。

剪力墙整体小开口墙设计在建筑结构设计中，剪力墙是一种常见且重要的竖向承重和抗侧力构件。

其中，剪力墙整体小开口墙作为一种特殊的剪力墙形式，在实际工程中有着广泛的应用。

本文将对剪力墙整体小开口墙的设计进行详细的探讨。

一、剪力墙整体小开口墙的概念剪力墙整体小开口墙是指洞口面积较小，洞口列数较少，洞口分布比较均匀，且墙肢长度较长的剪力墙。

其受力性能介于整体墙和联肢墙之间。

在水平荷载作用下，墙肢的局部弯曲变形较小，整体弯曲变形占主导地位。

二、剪力墙整体小开口墙的受力特点1、整体弯曲变形由于墙肢较长且洞口较小，在水平荷载作用下，剪力墙整体小开口墙的整体弯曲变形较为显著。

这意味着整个墙体像一根弯曲的悬臂梁一样工作，承受着较大的弯矩和剪力。

2、局部弯曲变形尽管整体弯曲变形占主导，但洞口的存在仍会导致墙肢在洞口附近产生一定的局部弯曲变形。

这种局部弯曲变形相对较小，但在设计中仍需考虑。

3、墙肢内力分布在水平荷载作用下，墙肢中的弯矩和剪力分布不均匀。

墙肢的顶部和底部弯矩较大，而中间部分弯矩较小；剪力则在墙肢高度范围内基本呈均匀分布。

三、剪力墙整体小开口墙的设计要点1、墙肢厚度墙肢厚度应根据结构的抗震等级、墙体的受力情况以及建筑功能要求等因素确定。

一般来说，墙肢厚度不应小于 160mm，且应满足稳定性和构造要求。

2、洞口布置洞口的布置应均匀、对称，尽量避免出现洞口集中在某一区域的情况。

洞口的尺寸和间距应满足规范要求，以保证墙体的整体性能。

3、墙肢长度墙肢长度较长是剪力墙整体小开口墙的一个重要特征。

为了保证墙体的稳定性和承载能力，墙肢长度不宜过长或过短。

一般来说，墙肢长度与墙肢厚度之比宜大于 8。

4、连梁设计连梁是连接相邻墙肢的构件，其设计对于剪力墙整体小开口墙的性能有着重要影响。

连梁的截面尺寸、配筋应根据其受力情况进行合理设计，既要保证其承载能力，又要避免其刚度过大导致地震作用下吸收过多的能量。

5、抗震设计在抗震设计中，剪力墙整体小开口墙应满足抗震规范的相关要求。

实例分析高层建筑框架剪力墙结构设计高层建筑是现代城市中不可或缺的一部分，其建筑结构设计对于建筑的保障至关重要。

当然，针对不同的建筑用途、地理位置、功能等方面的要求，高层建筑的结构设计也会有所不同。

其中，框架剪力墙结构设计是一种常见的方案。

今天我们将重点讨论这种方案，希望对建筑结构设计专业人士以及感兴趣的读者有所启示。

1. 框架剪力墙结构设计的基本原理框架剪力墙结构由“框架”和“剪力墙”两部分组成，其中框架是建筑支撑结构的骨架，而剪力墙是建筑结构的主要承载结构。

框架主要负责承担水平荷载，而剪力墙则负责承担垂直荷载和地震力。

在框架剪力墙结构中，剪力墙会被布置在建筑的核心位置，而框架则贯穿整个建筑。

这种设计可以极大地提高建筑的抗震能力和结构刚度，使建筑更加稳定和安全。

此外，这种设计还可以增加建筑的自重和防火性能，适用于中高层甚至超高层建筑。

2. 框架剪力墙结构设计的具体实现方法在实现框架剪力墙结构设计时，需要考虑以下几个方面的问题：- 建筑布局：剪力墙应该被放置在建筑核心区域，以最大化其受力控制作用。

此外，框架应该被放置在建筑的周边位置，以增加建筑的整体稳定性。

- 钢筋混凝土设计：框架的设计应该考虑抗震、风荷载、地震等因素。

剪力墙应该被设计成厚实、多层的结构，以承担垂直荷载和地震力。

- 梁柱连接：框架和剪力墙之间的梁柱连接应该被精心设计，以确保强度充足且不会发生脆性断裂。

- 材料选择：建筑材料的选择应该考虑建筑的安全性和可持续性。

建议优先选择优质材料，如高强度钢筋和烧结砖，以增加建筑的整体抗震性。

3. 框架剪力墙结构设计的案例分析以下是一个实例分析，关于一个成功应用框架剪力墙结构设计的项目。

该项目是一座60层的高层住宅，其建筑高度达到了180米。

在设计过程中，建筑工程师首先考虑了建筑的布局。

剪力墙被放置在建筑核心区域，而框架则被布置在建筑周围。

他们还考虑了建筑的高度和周边自然条件，以确保建筑具有强大的抗震和风荷载能力。

某高层建筑框架剪力墙结构的设计分析摘要：随着社会的发展、经济水平的提高，高层建筑体型日趋复杂，框架-剪力墙结构体系具有灵活组成使用空间，较好的延性和整体性等优点而被广泛应用。

本文主要是对高层建筑框架—剪力墙结构设计中的一些要点做了分析，以供同仁参考。

关键词：高层建筑；框架-剪力墙结构；布置；连梁设计在结构设计时，框架-剪力墙结构中剪力墙的数量除了必须满足强度条件外，还必须使结构具有一定的侧向刚度，以免在地震作用下产生过大的侧向变形。

剪力墙配置过少，会因结构产生过大的变形而无法满足安全和使用要求；剪力墙配置太多，既增加材料的用量和结构自重，又减小了结构自振周期，地震作用效应增大。

1、工程实例某高层公寓，地上31层，地下2层，建筑物高度98.3m。

从使用功能上，地下2层为停车库，面积较大，地上两层裙房作为商场，裙房以上为公寓。

该工程抗震设防烈度为7度，设计基本地震加速度值为0.1g，结构形式为框架-剪力墙结构，框架及剪力墙的抗震等级均为二级。

采用的结构计算软件为pkpm系列satwe软件。

2、框架-剪力墙结构中剪力墙的布置（1）框架-剪力墙结构平面布置。

结构的平面布置较为简单，呈矩形布置。

由于对功能的要求，一层设有大面积共享空间，根据《高规》第3.6.3条，采取了以下加强措施：（a）将地下室顶板厚度设为180mm，将第一、二结构层的楼面设为120mm，并且都采取双层双向配置钢筋。

（b）将洞口周边的框架梁加宽，加强结构的整体性和抗扭刚度，减小地震作用下的扭转效应。

（c）计算中将开大洞口结构层的楼板设置为弹性楼板。

《高规》第8.1.7条要求剪力墙宜采用周边、对称的布置。

但由于使用功能的要求，导致本工程剪力墙布置过于集中在建筑的两端，同时与剪力墙连接的楼板，多有设备管道留洞。

为加强楼板的整体性，设备管线安装后均采用后浇混凝土封堵，确保结构整体受力。

（2）框架-剪力墙结构竖向布置。

本工程结构采用现浇钢筋混凝土框架剪力墙体系，竖向体型比较规则，局部1-4层外挑3.00m。

各段柱长度和总长度 Lo3 各段柱长度系数和按全长计算的长度系数 µ3
Lo2
Lo
µ2
µ
Lo1
µ1
长度系数满足： 长度系数满足：Lo1*µ1 = Lo2* µ2 = Lo3* µ3 = Lo* µ 系数满足
框架（异形）柱设计
框架柱计算长度及越层柱设计
● 地下室计算会强制采用刚性楼板假定，设计时应按实际情况修改：
13矩形柱单向双向偏心受力配筋方法选择选用双向偏心受力空间结构分析模型根据实际受力理论应进行双向偏心计算一般情况下安全可靠经济合理双向偏心配筋计算由于布筋方式不同结果不唯一双向偏心配筋计算由程序自动进行布筋有可能不合理结果偏大时应调整布筋并使其通过验算单向偏心计算方法是双向偏心的特例是传统的计算方法单向偏心配筋计算应进行双向验算特别是角柱心受压柱由于单向偏心配筋两组最不利荷载同时出现概率很小且未考虑对边钢筋作用一般可以通过双向验算14矩形柱单向双向偏心受力配筋方法选择若结构分析时考虑双向地震作用且由地震作用组合控制截面配筋时由于计算方法已考虑双向弯矩的放大作用可采用单向偏心受力配筋方法双偏压验算pkpm2010墙梁柱施工图柱平法施工图双偏压15框架柱计算长度及越层柱设计柱的计算长度按混规6220取一般来说底层柱取10其余楼层取125越层柱的特点是
● 柱的计算长度按“混规” 6.2.20取，一般来说，底层柱取1.0，其余 楼层取1.25 ● 越层柱的特点是：在越层点不受楼板的约束： 越层柱
框架（异形）柱设计
框架柱计算长度及越层柱设计
● 非刚性楼板假定下，Satwe会自动搜索越层柱信息并正确计算其长度系 数。各段柱的净长度乘以本段柱的计算长度系数就等于真实的柱计算 长度：
框架（异形）柱设计
矩形柱单向、双向偏心受力配筋方法选择

引言概述:剪力墙是在现代建筑中常用的结构形式之一，其作用是抵抗水平地震荷载，确保建筑物的安全性。

剪力墙的设计过程中，配筋率的确定是至关重要的一步。

本文将继续讨论剪力墙配筋率的计算公式，着重分析与剪力墙设计相关的计算公式。

正文内容:大点1: 剪力墙配筋率的概念和影响因素小点1.1: 配筋率的定义:剪力墙配筋率是指在剪力墙截面中配置的纵向受力筋的面积与截面净面积之比。

它是评估剪力墙抗震性能的重要参数之一。

小点1.2: 影响配筋率的因素:剪力墙的高度、宽度、荷载类型、构件材料和建筑设计等因素都会对配筋率产生影响。

在设计过程中，根据结构特点和使用要求，合理选择配筋率是必要的。

大点2: 剪力墙配筋率的计算公式小点2.1: 基本公式:剪力墙配筋率的计算公式通常由国家标准或相关规范提供。

常见的基本公式包括配筋率等于受拉钢筋面积除以剪力墙截面净面积，或配筋率等于纵向钢筋面积除以剪力墙截面计算用正应力。

小点2.2: 补充公式:在实际设计中，还存在一些补充公式来修正基本公式的缺陷。

例如，考虑剪切变形对剪力墙配筋率的影响，可以采用调整系数来修正计算公式。

小点2.3: 实例演算:通过给出一个具体的剪力墙设计案例，详细展示如何利用计算公式计算剪力墙的配筋率，并解释计算过程中的关键步骤和参数选择的依据。

大点3: 剪力墙配筋率计算公式的应用小点3.1: 安全性评估:剪力墙配筋率的计算公式在结构设计过程中被广泛应用于评估其安全性。

根据不同的设计要求和标准，可以根据计算公式来确定剪力墙配筋率是否满足要求。

小点3.2: 避免过度配筋:采用合理的配筋率可以避免剪力墙的过度配筋，降低建筑物的成本，并提高施工效率。

合理设计剪力墙配筋率可以在满足抗震性能要求的同时，兼顾经济和实际施工。

大点4: 剪力墙配筋率计算公式的优化小点4.1: 经验公式改进:根据实际工程的经验数据和试验研究结果，可以对现有的计算公式进行改进和优化，提高其准确性和适用性。

剪力墙结构设计及优化浅析在现代建筑工程中，剪力墙结构因其出色的抗震性能和空间利用效率而得到了广泛的应用。

剪力墙结构是一种能够有效抵抗水平荷载的结构体系，对于保障建筑物在地震、风荷载等作用下的安全性和稳定性具有重要意义。

然而，要实现剪力墙结构的合理设计和优化，需要综合考虑众多因素，包括建筑功能、力学性能、经济成本等。

一、剪力墙结构的基本概念剪力墙，顾名思义，是一种能够承受水平和竖向荷载的墙体结构。

它通常由钢筋混凝土制成，具有较大的刚度和强度。

在水平荷载作用下，剪力墙如同巨大的悬臂梁，通过自身的弯曲变形和剪切变形来抵抗外力。

剪力墙结构可以分为整体剪力墙、小开口整体剪力墙、双肢剪力墙和多肢剪力墙等多种类型。

不同类型的剪力墙在受力性能和变形特点上存在一定的差异，因此在设计时需要根据具体情况进行选择。

二、剪力墙结构设计的要点1、合理布置剪力墙剪力墙的布置应遵循均匀、对称、周边的原则，以减少结构的扭转效应。

同时，要考虑建筑功能的要求，避免剪力墙对房间布局造成过大的影响。

在高层建筑中，剪力墙应沿主轴方向双向布置，以增强结构的抗侧力能力。

2、确定剪力墙的厚度剪力墙的厚度应根据其受力情况、抗震等级、层高和混凝土强度等级等因素综合确定。

一般来说，底部加强区的剪力墙厚度较大，以满足抗震要求。

同时，剪力墙的厚度还应满足稳定性和构造要求。

3、配筋设计剪力墙的配筋包括水平分布钢筋和竖向分布钢筋。

水平分布钢筋主要用于抵抗水平荷载产生的剪力，竖向分布钢筋主要用于抵抗弯矩。

配筋的数量和间距应根据计算结果和规范要求进行确定，以保证剪力墙具有足够的承载能力和延性。

4、边缘构件设计边缘构件包括约束边缘构件和构造边缘构件。

在抗震等级较高的部位，应设置约束边缘构件，以提高剪力墙的抗震性能。

边缘构件的配筋和尺寸应符合规范要求。

三、剪力墙结构优化的目标和方法1、优化目标剪力墙结构优化的目标通常包括降低结构成本、提高结构性能和满足建筑功能要求。
