独立光伏发电系统结构和工作过程

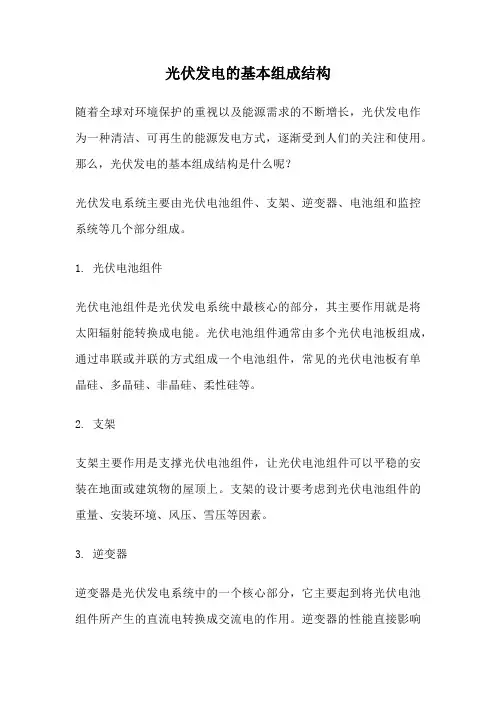

光伏发电的基本组成结构随着全球对环境保护的重视以及能源需求的不断增长，光伏发电作为一种清洁、可再生的能源发电方式，逐渐受到人们的关注和使用。

那么，光伏发电的基本组成结构是什么呢？光伏发电系统主要由光伏电池组件、支架、逆变器、电池组和监控系统等几个部分组成。

1. 光伏电池组件光伏电池组件是光伏发电系统中最核心的部分，其主要作用就是将太阳辐射能转换成电能。

光伏电池组件通常由多个光伏电池板组成，通过串联或并联的方式组成一个电池组件，常见的光伏电池板有单晶硅、多晶硅、非晶硅、柔性硅等。

2. 支架支架主要作用是支撑光伏电池组件，让光伏电池组件可以平稳的安装在地面或建筑物的屋顶上。

支架的设计要考虑到光伏电池组件的重量、安装环境、风压、雪压等因素。

3. 逆变器逆变器是光伏发电系统中的一个核心部分，它主要起到将光伏电池组件所产生的直流电转换成交流电的作用。

逆变器的性能直接影响到光伏发电系统的效率和稳定性，逆变器的选型要根据光伏电池组件的功率、电压、电流等参数来匹配。

4. 电池组电池组是光伏发电系统中的一个备用部分，主要作用是在光伏发电系统无法正常工作时，为光伏发电系统提供稳定的电源。

电池组一般由铅酸电池、镍氢电池、锂电池等组成，不同电池的使用寿命和性能不同，需根据实际需求进行选择。

5. 监控系统监控系统是光伏发电系统中的一个重要部分，它主要作用是对光伏发电系统进行实时监测和管理。

监控系统可以监测光伏电池组件的功率、发电量、温度、电压等数据，并通过网络进行远程监控和管理，及时发现和解决问题，确保系统的正常运行。

光伏发电系统的基本组成结构包括光伏电池组件、支架、逆变器、电池组和监控系统等几个部分。

每个部分的性能和质量都会直接影响到整个光伏发电系统的效率和稳定性，因此在实际应用中需要根据实际需求进行选择。

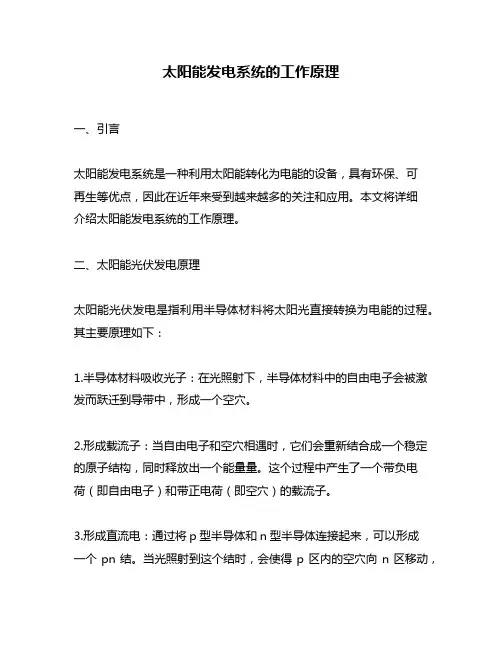

太阳能发电系统的工作原理一、引言太阳能发电系统是一种利用太阳能转化为电能的设备，具有环保、可再生等优点，因此在近年来受到越来越多的关注和应用。

本文将详细介绍太阳能发电系统的工作原理。

二、太阳能光伏发电原理太阳能光伏发电是指利用半导体材料将太阳光直接转换为电能的过程。

其主要原理如下：1.半导体材料吸收光子：在光照射下，半导体材料中的自由电子会被激发而跃迁到导带中，形成一个空穴。

2.形成载流子：当自由电子和空穴相遇时，它们会重新结合成一个稳定的原子结构，同时释放出一个能量量。

这个过程中产生了一个带负电荷（即自由电子）和带正电荷（即空穴）的载流子。

3.形成直流电：通过将p型半导体和n型半导体连接起来，可以形成一个pn结。

当光照射到这个结时，会使得p区内的空穴向n区移动，并使得n区内的自由电子向p区移动。

这样就会在pn结上产生一个电势差，从而形成了直流电。

4.输出电能：将多个pn结连接在一起，就可以形成太阳能电池板。

当太阳光照射到电池板上时，就会产生直流电。

通过连接逆变器等设备，可以将直流电转化为交流电，从而输出到家庭用电网络中。

三、太阳能热发电原理太阳能热发电是指利用太阳能的热量来产生蒸汽驱动涡轮机旋转，从而带动发电机产生电能的过程。

其主要原理如下：1.集热器吸收太阳光：通过将聚光镜或反射镜等设备集中太阳光线，并将其聚焦在一个小面积上，使得这个面积的温度迅速升高。

2.加热工质：这个小面积内放置着一种叫做工质的液体或气体。

当工质受到高温的影响时，它会被加热并蒸发成为蒸汽。

3.驱动涡轮机旋转：这个蒸汽会被导入到一个涡轮机中，并使得涡轮机开始旋转。

4.发电机产生电能：涡轮机的旋转会带动发电机产生电能。

通过连接逆变器等设备，可以将直流电转化为交流电，从而输出到家庭用电网络中。

四、太阳能热水器原理太阳能热水器是指利用太阳能的热量来加热水的设备。

其主要原理如下：1.集热器吸收太阳光：通过将聚光镜或反射镜等设备集中太阳光线，并将其聚焦在一个小面积上，使得这个面积的温度迅速升高。

光伏电站基本结构系统组成主要设备及性能简介光伏电站是利用太阳能光伏模块转换太阳能光线直接转化为电能的设施。

它由光伏发电系统、电力调度系统、监控系统和通信系统等部分组成。

光伏发电系统是光伏电站最核心的部分，主要包括光伏组件、支架、逆变器和汇流箱等设备。

光伏组件是捕捉太阳能光线并将其转化为电能的元件，其性能直接影响着光伏电站的发电效率。

支架是用来支撑光伏组件的结构，保证其安全稳定地固定在地面或屋顶上。

逆变器则是将光伏组件产生的直流电转换为交流电，以供电网使用。

汇流箱则负责将多个光伏组件产生的电能汇集到一起，并输送至逆变器进行转换。

电力调度系统是管理和控制光伏发电系统发电运行的关键设备，主要包括智能电网、智能电表和电能质量跟踪仪等。

通过这些设备，光伏电站可以实现对发电量、电能质量和电网连接的监控和管理。

监控系统和通信系统则是对光伏电站的运行状态和发电数据进行监测和管理的设备。

它们通过传感器和监测器来实时监测光伏组件的发电情况和环境参数，通过通信设备将数据传输至中心控制室，以便对光伏电站的运行状态进行调控和管理。

总的来说，光伏电站的基本结构系统组成主要设备包括光伏组件、支架、逆变器、汇流箱、智能电网、智能电表、电能质量跟踪仪、监控系统和通信系统等。

这些设备能够保证光伏电站的高效率发电和安全稳定运行，从而为清洁能源的利用和环境保护做出贡献。

光伏电站的基本结构系统组成主要设备的性能可以进一步说明：光伏组件是光伏电站中最重要的部件之一。

它通常采用太阳能电池片制成，能够将太阳光转化为电能。

光伏组件的性能与其转换效率直接相关，转换效率越高，光伏电站的发电效能也越高。

目前市场上已经出现了多种类型的光伏组件，包括单晶硅、多晶硅和薄膜光伏组件等。

这些不同类型的光伏组件在转换效率、成本、稳定性等方面都有所差异，因此在选择时需要根据具体情况进行综合考虑。

支架是用来支撑和固定光伏组件的结构。

它需要具备一定的强度和稳定性，以保证光伏组件在各种天气条件下都能够安全地固定在地面或屋顶上。

光伏发电系统的组成及工作原理光伏电池板是光伏发电系统的核心组件之一，它是将太阳能转化为电能的关键部分。

光伏电池板由许多个光电二极管组成，每个光电二极管都有一个带正电荷的半导体和一个带负电荷的半导体，当光线照射到光伏电池板上时，光伏电池板中的光电二极管会产生电荷，从而形成电流。

支架是光伏发电系统的支撑结构，它起到固定和支持光伏电池板的作用。

支架一般采用金属材料制成，如铁、铝等，具有良好的强度和稳定性，以确保光伏电池板能够在不同的环境条件下正常运行。

逆变器是光伏发电系统的另一个重要组成部分，它将光伏电池板产生的直流电转换为可供交流电网使用的交流电。

逆变器具有一个变压器，它可以将直流电通过变压器的转换作用，输出符合电网要求的交流电。

光伏发电系统还可以连接到电网上。

当光伏电池板产生的电能多于消耗的电能时，多余的电能可以通过逆变器输入电网，从而实现向电网供电；当光伏电池板产生的电能少于消耗的电能时，电网将向光伏发电系统提供所需的电能，从而实现从电网获取电能。

光伏发电系统的工作原理如下：当太阳光照射到光伏电池板上时，光能被光伏电池板吸收，并激发光伏电池板中的光电二极管，产生电流。

这个电流经过逆变器的转换，由直流电转换为交流电，并通过电网传输或供电给相关设备使用。

光伏电池板的工作原理是基于光伏效应。

光伏效应是指当光照射到半导体材料上时，使半导体中的电荷发生运动，从而产生电流的现象。

光伏电池板中的光电二极管是由P型和N型半导体材料构成的，当光照射到光伏电池板上时，会使P型半导体带正电荷的电子向N型半导体迁移，同时会使N型半导体带负电荷的电子向P型半导体迁移，由此形成电流。

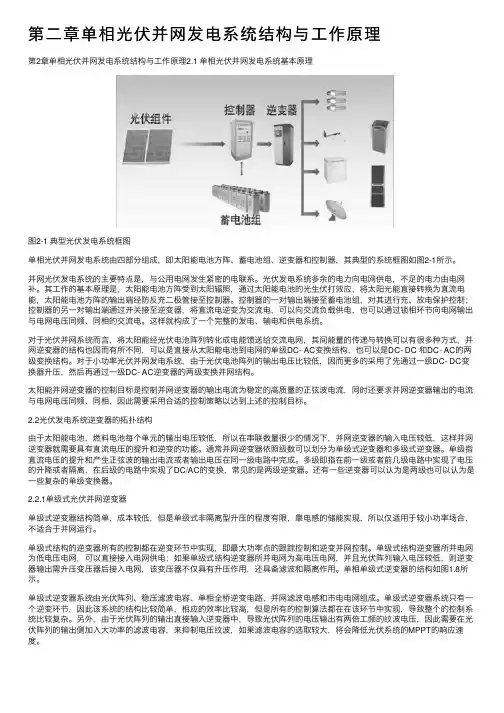

光伏发电系统由哪些部分构成？其作用分别是什么？光伏发电系统由哪些部分构成,其作用分别是什么,离网型光伏发电系统组成:典型的光伏发电系统主要由光伏阵列、充放电控制器、储能装备或逆变器、负载等组成。

其构成如图所示。

光照射到光伏阵列上，光能转变成电能，光伏阵列的输出电流由于受环境影响，因此是不稳定的，需要经过DC-DC转换器将其转变成稳定的电流后，才能加载到蓄电池上，对蓄电池充电，蓄电池再对负载供电。

如果是并网售电，则不需要蓄电池，而是通过并网逆变器，将直流电流转换成交流电流，并到电网上进行出售。

也就是说，离网型光伏发电系统必须使用到蓄电池储能，而并网型则不一定需要。

控制系统对光伏阵列的输出电压和电流进行实时采样，判断光伏发电系统是否工作在最大功率点上，然后根据跟踪算法，改变PWM信号的占空比，进而控制光伏阵列的输出电压使其工作点向最大功率点逼近。

在蓄电池过充过放控制模块中，当蓄电池电压充电或放电到一定的设定值后，就会自动关闭或打开。

光伏阵列组件光伏发电系统利用以光电效应原理制成的光伏阵列组件将太阳能直接转换为电能。

光伏电池单体是用于光电转换的最小单元，一个单体产生的电压大约为0.45V，工作电流约为20~25mA/cm2，将光伏电池单体进行串、并联封装后，就成了光伏电池阵列组件。

当受到光线照射的太阳能电池接上负载时，光生电流流经负载，并在负载两端建立起端电压，这时太阳能电池的工作情况可以用下图所示的太阳能电池负载特性曲线来表示。

它表明在确定的日照强度和温度下，光伏电池的输出电压和输出电流以及输出功率之间的关系，简称I-V特性和P-V特性。

从图中可以看出，光伏发电系统的特性曲线具有强烈的非线性，既非恒压源也非恒流源。

从其P-V特性曲线可以看出，在日照强度一定的前提下，其输出功率近似于一个开口向下的抛物线。

该抛物线顶点对应的功率即为该日照强度下的P-V曲线的最大功率点，对应的电压称为最大功率点电压。

为了提高光伏发电系统的转化效率，就必须使系统保持运行在P-V曲线最大功率点附近。

小型独立光伏发电系统的分析与设计一、本文概述随着全球能源危机的日益加剧，可再生能源的开发和利用受到了广泛关注。

其中，光伏发电作为一种清洁、可再生的能源形式，具有巨大的发展潜力。

小型独立光伏发电系统作为一种将太阳能转化为电能的系统，具有独立性、灵活性、环保性等优点，特别适用于偏远地区、家庭及小型商业场所等场合。

本文旨在全面分析小型独立光伏发电系统的设计与应用。

我们将对光伏发电的基本原理进行介绍，包括光伏效应、太阳能电池的工作原理等。

我们将详细探讨小型独立光伏发电系统的设计要点，包括太阳能电池的选择、储能系统的设计、逆变器的选型等。

我们还将对系统的性能评估与优化进行探讨，以提高系统的发电效率和稳定性。

通过本文的阐述，我们希望能够为小型独立光伏发电系统的设计与应用提供有益的参考和指导，推动其在实际应用中的普及和发展。

我们也期待通过本文的探讨，激发更多研究者和工程师对可再生能源领域的兴趣和研究热情，共同为构建绿色、可持续的能源体系做出贡献。

二、光伏发电技术基础光伏发电，又称太阳能发电，是一种利用光生伏特效应将太阳能直接转换为电能的发电方式。

其基本原理是，当太阳光照射到光伏电池上时，光子与电池内的半导体材料相互作用，使得电子从原子中逸出，形成光生电流。

这个过程不涉及任何机械运动或其他形式的中间能量转换，因此光伏发电是一种清洁、高效且静音的能源转换方式。

光伏发电系统的核心组件是光伏电池（也称为太阳能电池），它通常由硅、硒、铜等半导体材料制成。

光伏电池的性能主要受到其转换效率、耐久性、制造成本等因素的影响。

转换效率指的是光伏电池将光能转换为电能的效率，它受到电池材料、结构、制造工艺等多种因素的影响。

耐久性则关系到光伏电池的使用寿命和维护成本，而制造成本则直接决定了光伏发电的经济性。

除了光伏电池，光伏发电系统还包括了逆变器、储能装置、支架等其他组成部分。

逆变器的作用是将光伏电池输出的直流电转换为交流电，以适应大多数电力系统的需求。

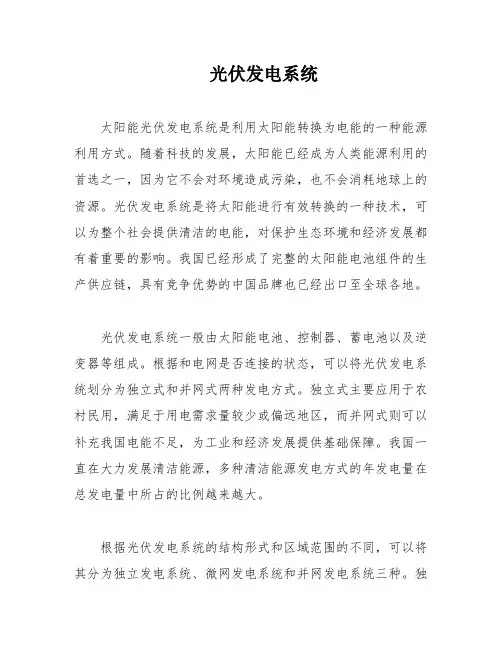

光伏发电系统太阳能光伏发电系统是利用太阳能转换为电能的一种能源利用方式。

随着科技的发展，太阳能已经成为人类能源利用的首选之一，因为它不会对环境造成污染，也不会消耗地球上的资源。

光伏发电系统是将太阳能进行有效转换的一种技术，可以为整个社会提供清洁的电能，对保护生态环境和经济发展都有着重要的影响。

我国已经形成了完整的太阳能电池组件的生产供应链，具有竞争优势的中国品牌也已经出口至全球各地。

光伏发电系统一般由太阳能电池、控制器、蓄电池以及逆变器等组成。

根据和电网是否连接的状态，可以将光伏发电系统划分为独立式和并网式两种发电方式。

独立式主要应用于农村民用，满足于用电需求量较少或偏远地区，而并网式则可以补充我国电能不足，为工业和经济发展提供基础保障。

我国一直在大力发展清洁能源，多种清洁能源发电方式的年发电量在总发电量中所占的比例越来越大。

根据光伏发电系统的结构形式和区域范围的不同，可以将其分为独立发电系统、微网发电系统和并网发电系统三种。

独立发电系统是为单个用户提供供电的系统，微网发电系统是一个较小的连网系统，而并网发电系统则是和整个电网系统进行统一连接，实现互补。

这些不同类型的光伏发电系统可以满足不同的用电需求，为人们的生产和生活提供清洁的电能。

1) 离网光伏蓄电系统是一种简单、适应性强的系统，能够在不同环境下发挥良好的作用。

然而，由于所使用的蓄电池较大，安装和搬运不便，且维护难度较大，因此限制了其使用范围。

2) 光伏并网发电系统的发电量取决于太阳光能辐射，因此会受到太阳照射角度和昼夜变化的影响而波动。

如果仅依靠自身的电量储存很可能无法满足用电需求，需要通过市电购电。

当电能充裕且用电需求量不大时，可以将多余的电力卖出，实现更好的经济效益。

3) A、B两种系统可以结合成混合系统，根据电网的电价来调整发电方案，实现更高的经济效益。

但是该系统必须形成一定规模，造价较高，运行成本难以控制。

1.3 太阳能光伏发电系统1.3.1 太阳能光伏发电系统的工作原理太阳能发电利用电池组件的半导体界面光生伏特效应将光能转换成电能。

独立型光伏发电系统流程
独立型光伏发电系统流程主要包括以下步骤：
1. 光伏组件吸收太阳光能转换为直流电能：太阳能电池板在日照下产生电能。

2. 直流电能储存：产生的直流电能经过控制器稳定后，储存在蓄电池组中。

3. 电能转换与输出：当需要用电时，蓄电池中的直流电经逆变器转换为交流电，供用户日常生活或商业用电。

4. 系统监控与维护：安装智能监控设备，实时监测光伏系统的运行状态和电量存储情况，定期对光伏组件和蓄电池进行清洁保养和性能检测。

简而言之，独立型光伏发电系统是通过光伏板发电、储能、逆变、监控四个核心环节实现太阳能转化为可用电力的过程。
