一风光互补发电系统工作原理

风光互补控制器工作原理风光互补控制器是一种用于太阳能和风能发电系统的电力控制装置，旨在实现太阳能和风能的互补利用，提高能源利用效率。

本文将从风光互补控制器的工作原理、应用场景及优势等方面进行详细介绍。

一、风光互补控制器的工作原理风光互补控制器主要由太阳能电池板、风力发电机组、电池组、逆变器等组成。

其工作原理是通过风力发电机组和太阳能电池板分别收集风能和太阳能，并将产生的电能储存在电池组中。

当电池组电量不足时，控制器将自动开启风力发电机组，利用风能继续发电；当电池组充电达到额定容量时，控制器将关闭风力发电机组，并将太阳能电池板的电能转换为交流电通过逆变器供电。

二、风光互补控制器的应用场景风光互补控制器广泛应用于偏远地区、无电区域以及户外野外等场景。

在这些场景下，电力供应不稳定，传统的电网供电不便，因此风光互补控制器成为了一种理想的解决方案。

通过利用风能和太阳能的互补特性，风光互补控制器能够稳定供应电力，满足基本用电需求。

三、风光互补控制器的优势1. 提高能源利用效率：风光互补控制器能够根据实际需求自动切换风力和太阳能的利用，最大限度地提高能源利用效率。

2. 增强系统稳定性：通过风光互补控制器的智能控制，能够平衡风力和太阳能的波动性，提高系统的稳定性和可靠性。

3. 减少能源浪费：当电池组已充满电时，风光互补控制器会自动关闭风力发电机组，避免能源的浪费。

4. 环保节能：风光互补控制器通过利用可再生能源发电，减少了对传统能源的依赖，实现了环保节能的目标。

5. 降低运营成本：风光互补控制器具有自动化运行和维护管理的特性，减少了人工操作和运营成本。

四、风光互补控制器的发展前景随着对可再生能源的需求增加和技术的不断进步，风光互补控制器的应用前景非常广阔。

特别是在偏远地区和无电区域，风光互补控制器可以为当地居民提供可靠的电力供应，改善生活条件。

此外，随着太阳能和风能发电技术的成熟和普及，风光互补控制器也将在城市和工业领域得到更广泛的应用，为可持续发展做出贡献。

风光互补发电系统工作原理嗨，朋友！今天咱们来唠唠这个超酷的风光互补发电系统。

你知道吗？这可是一种超级聪明的发电方式呢。

先来说说这个风光互补发电系统里的风这部分。

风，那可是大自然的小调皮鬼，整天跑来跑去的。

风力发电呢，就是利用风的这个好动的特性。

你看那些高高大大的风力发电机，就像一个个巨大的风车。

当风吹过来的时候，它的叶片就开始转动啦。

这叶片一转，就带动了发电机里面的一些小零件（其实是很精密的啦，但咱们就简单这么理解）。

就好像你用手转动一个小玩具的齿轮，然后这个齿轮又带动其他东西转起来一样。

风越大，叶片转得就越快，发电机产生的电也就越多。

你可以想象风就像一个大力士，在用力推着叶片这个大圆盘，然后这个圆盘把风的力量转化成了电能。

再说说光这部分。

太阳公公可是个大暖男，每天都无私地散发着光和热。

在风光互补发电系统里，有太阳能电池板。

这些电池板可神奇了，就像一个个小魔法板。

它们是由好多小的太阳能电池组成的。

当阳光照射到这些电池板上的时候，就像是给它们注入了能量。

太阳能电池里面有一些特殊的物质，阳光一照，这些物质就开始活跃起来，电子就开始跑来跑去，这样就产生了电流。

就好比一群小蚂蚁，本来在休息，阳光一照，就都开始忙忙碌碌地搬运东西，这个搬运的过程就产生了电。

那这风发电和光发电怎么就互补了呢？这就更有趣了。

你想啊，风有时候大，有时候小，它可没准头了。

有时候一整天都没什么风，那风力发电机就歇菜了。

但是太阳公公可不管风的事，只要是白天，就有阳光。

所以在没风的时候，太阳能电池板就开始工作，产生电能。

反过来呢，有时候天阴沉沉的，太阳能电池板就不能很好地工作了，但是风可不管天气阴不阴，它该吹还是吹。

这时候风力发电机就可以大显身手了。

它们两个就像两个好伙伴，互相弥补对方的不足。

在整个风光互补发电系统里，还有一个很重要的部分，就是储能装置。

这个就像是一个小仓库。

不管是风力发电机产生的电，还是太阳能电池板产生的电，要是一下子用不完，就可以存到这个小仓库里。

风光互补发电系统摘要：风光互补发电系统是利用风能和太阳能资源的互补性，具有较高性价比的一种新型能源发电系统。

本文通过对风光互补发电系统的动力来源-风能和太阳能资源的初步调研，分析了风光互补发电系统的优势，并总结了国外风光互补发电系统的研究现状，对其基本的工作原理进行了阐述。

最后对举例说明了风光互补发电系统的应用前景。

关键词：风光互补，现状，工作原理，应用前景1.引言能源是人类社会发展和进步的物质基础，人类社会的发展和进步离不开优质能源的开发利用和先进的能源技术的不断革新。

煤和石油等矿物能源的开发和利用推动了近代工业革命的发展，极改变了人类的生活方式。

由于煤、石油、天热气等常规能源的储量是有限的，据估计，地球上煤炭最多可用300年，石油最多可维持40多年，天然气还可以维持50多年，不断爆发的能源危机严重阻碍了人类社会的发展进步。

为了缓解不断加重的能源危机，世界各国相继加大了对可再生能源的研究。

可再生能源是指除常规能源外的包括风能、太阳能、生物质能、地热能、海洋能等能源资源。

为了降低能耗和解决日益突出的环境问题，全球都投入到了可再生发展能源的热潮之中，全球可再生能源发展取得了明显成效。

主要表现在：成本持续下降，市场份额不断扩大，其定位也开始由补充能源向替代常规能源的方向转化。

近10年来，全球风力发电市场保持了28％的年均增长速度，太阳能光伏发电的年均增长速度超过30％[1]。

进入新世纪以来，中国的可再生能源利用步入了快速发展的轨道，特别是自2006年可再生能源法实施以来，中国可再生能源已经进入快速发展时期。

2009年中国可再生能源在一次性能源消费结构中所占的比例已从2008年的8％提升至9％。

根据中国国家能源局制定的《新能源产业振兴发展规划》，预计到2011年，新能源在能源结构中的占到的比重达到2％(含水电为l％)，新能源发电容量占总电力装机容量的比重将会达到5％(含水电为25％)。

其中风电装机容量将会达到3500万千瓦(陆地风电3000万千瓦，海上风电500万千瓦)，太阳能发电装机容量达到200万千瓦[2]。

风光互补发电系统原理
风光互补发电系统原理是指通过利用风力发电与光伏发电相结合，实现能源的互补和互补利用，以提高发电效率和稳定性。

在风光互补发电系统中，风力发电和光伏发电是独立而又相互协调的两种方式。

风力发电利用风能驱动风力发电机转动，产生电能。

光伏发电则是通过光能将太阳光转化为电能。

两者都属于可再生能源，具有环保、清洁的特点。

风光互补发电系统的运行需要充分考虑风力和光照的变化因素。

一般情况下，当风力较强时，风力发电系统将主导能源的生产；而在风力较弱或没有风的情况下，光伏发电系统则发挥主要作用。

通过这种互补方式，可以最大程度地充分利用两种能源，提高系统的发电效率。

此外，风光互补发电系统还需要具备适当的能量储存装置，以便在能源生产过剩时储存多余的电能，在风力或光照不足时释放储存的电能。

能量储存装置可以采用电池组、储热装置等形式。

风光互补发电系统的优势在于能够有效弥补风力发电和光伏发电各自的不足之处，提高了系统的稳定性和可靠性。

同时，风光互补发电系统也能够减少能源依赖、降低碳排放，实现可持续发展。

总之，风光互补发电系统利用风力发电和光伏发电相结合，通
过互补和互补利用的方式提高发电效率和稳定性，具有重要的应用前景和环境保护意义。

风光互补发电系统的应用与发展2023-11-10•风光互补发电系统概述•风光互补发电系统在能源领域的应用•风光互补发电系统在环保领域的应用•风光互补发电系统的技术发展与挑战•风光互补发电系统的未来发展趋势及展望风光互补发电系统概述定义风光互补发电系统是一种利用太阳能和风能发电的系统，它结合了太阳能光伏发电和风力发电两种技术，旨在实现可再生能源的持续、稳定供电。

特点风光互补发电系统具有较高的能源利用效率和较低的碳排放，同时具有较好的供电稳定性和可靠性，能够满足不同领域和场景的能源需求。

风光互补发电系统的定义与特点组成风光互补发电系统主要由太阳能电池板、风力发电机、储能电池、逆变器、控制系统等组成。

工作原理在有阳光和风力的情况下，太阳能电池板和风力发电机分别将光能和风能转化为电能，通过逆变器将直流电转换为交流电，最终实现向电网供电。

储能电池则用于在供电不足时提供电力补充。

风光互补发电系统的组成及工作原理0102农村供电在偏远地区和农村地区，由于地理和气候条件限制，传统供电方式难以覆盖，风光互补发电系统成为一种理想的供电解决方案，能够满足农村居民的基本生活用电需求。

城市小区供电在城市的小区和居民区，由于空间和环境限制，传统的供电方式难以满足需求，而风光互补发电系统则能够实现绿色、环保、高效的能源供应。

交通设施供电高速公路、桥梁、隧道等交通设施的供电系统通常难以覆盖，而风光互补发电系统则能够实现稳定、可靠的供电，保障交通设施的正常运行。

野外设施供电野外的工作站、观测站等设施通常缺乏常规电力供应，风光互补发电系统成为一种理想的供电解决方案，能够满足野外设施的基本用电需求。

海岛供电在远离大陆的海岛地区，由于地理和气候条件限制，传统供电方式难以覆盖，风光互补发电系统成为一种理想的供电解决方案，能够满足海岛居民的基本生活用电需求。

风光互补发电系统的应用范围030405风光互补发电系统在能源领域的应用总结词解决偏远地区供电问题，提高能源供应的可靠性和稳定性。

风光互补供电系统的原理及工作原理解析随着可再生能源的快速发展，风能和光能被广泛应用于发电领域。

风光互补供电系统是一种利用风力发电和太阳能发电相互补充的系统，其原理和工作原理是如何实现的呢？风光互补供电系统的目标是提高可再生能源的利用效率，并实现电力的稳定供应。

该系统主要由风能发电系统和太阳能发电系统两部分组成。

下面分别对两部分的原理和工作原理进行解析。

一、风能发电系统的原理及工作原理风能是一种通过风轮驱动发电机转动产生电能的可再生能源。

风能发电系统由风轮、发电机、逆变器、电网连接装置等组成。

1. 原理：风能发电系统的原理是将风能转化为机械能，然后通过发电机将机械能转化为电能，最终通过逆变器将直流电转化为交流电并连接到电网。

2. 工作原理：风能发电系统的工作原理是当风力作用在风轮上时，风轮会转动。

转动的风轮通过轴与发电机相连，使发电机转动。

发电机在转动时，通过电磁感应原理产生电能。

然后，逆变器将直流电转化为交流电，并通过电网连接装置将电能输出到电网上。

当风速较低或风轮转速较快时，逆变器会调节输出电压和频率，以保持电力的稳定输出。

二、太阳能发电系统的原理及工作原理太阳能发电是利用光能转化为电能的一种可再生能源。

太阳能发电系统由光伏电池、逆变器、电网连接装置等组成。

1. 原理：太阳能发电系统的原理是光伏电池吸收光能后，通过半导体材料产生电压，并将光能转化为电能。

逆变器将直流电转化为交流电，并连接到电网。

2. 工作原理：光伏电池是太阳能发电系统的核心部件，由多个光伏电池组成，光伏电池吸收光能后产生电压。

这些光伏电池串联或并联连接，并通过逆变器将直流电转化为交流电。

逆变器调整输出的电压和频率，以满足电网的要求。

最后，通过电网连接装置将电能输出到电网上，供应给用户使用。

风光互补供电系统的原理及工作原理解析到此为止。

该系统通过将风能和太阳能相互补充利用，可以实现电力的稳定供应，并提高可再生能源的利用效率。

风能发电系统和太阳能发电系统分别利用风能和光能转化为电能，然后通过逆变器将直流电转化为交流电，并连接到电网上。

风光互补供电系统在海岛地区的应用与效果分析在当今关注可持续发展和环境保护的时代，清洁能源的利用日益成为人们的共识。

尤其是对于海岛地区来说，传统的电力供应方式存在着困难和不可持续性，而风光互补供电系统则提供了一种可行的解决方案。

本文将对风光互补供电系统在海岛地区的应用与效果进行分析。

一、风光互补供电系统的基本原理风光互补供电系统是利用风能和光能两种清洁、可再生能源相互补充，为电力供给提供稳定可靠的解决方案。

该系统包括风力发电和太阳能光伏发电两部分，并通过能量存储系统进行能源调配。

风力发电通过风轮机将风能转化为机械能，再通过发电机转化为电能。

太阳能光伏发电则利用太阳辐射将光能转化为电能。

能量存储系统通常采用蓄电池来储存电能，以供之后使用。

二、风光互补供电系统在海岛地区的应用1. 节约能源成本：海岛地区通常面临着供电困难和高昂的电力成本。

传统的电力供应方式常常需要通过电缆海底通道将电力引入海岛，造成了高昂的建设和维护成本。

而风光互补供电系统的建设和维护成本相对较低，能够有效降低能源供应的成本。

2. 实现可持续发展：海岛地区资源有限，对传统燃煤发电方式有着较高的依赖度。

而燃煤发电不仅污染环境，还存在资源枯竭的风险。

风光互补供电系统则能够利用风能和光能两种充足的可再生资源，实现可持续发展。

3. 提高供电可靠性：传统的电力供应方式在面临自然灾害或设备故障等情况下往往会中断，给海岛地区的生活和经济带来很大困扰。

而风光互补供电系统可以根据实际需要灵活调整风力和光伏发电之间的比例，以实现可靠的电力供应。

当一种能源不稳定或中断时，另一种能源可以进行补充，从而保证供电的连续性。

4. 促进经济发展：风光互补供电系统不仅能够解决海岛地区的能源供应问题，还可以激发当地的经济发展。

建设和维护风光互补供电系统需要专业技术和服务支持，可以促进相关产业链的发展。

此外，因为可再生能源的利用对环境友好，也有助于吸引旅游和环保产业的投资。

风光互补的压缩空气储能与发电一体化系统特性分析一、本文概述随着全球能源需求的不断增长和环境保护的日益重视，可再生能源的开发和利用成为了当今世界的重要课题。

风光互补的压缩空气储能与发电一体化系统作为一种新兴的能源存储与发电技术，因其独特的优势而备受关注。

本文旨在对风光互补的压缩空气储能与发电一体化系统的特性进行深入分析，探讨其在可再生能源领域的应用前景。

本文将介绍风光互补的压缩空气储能与发电一体化系统的基本原理和构成。

该系统通过将风能和太阳能转换为电能，再将多余的电能用于压缩空气储能，从而实现能量的高效存储和利用。

本文将分析该系统的技术特点，包括其高效能转换、灵活的运行模式、以及对环境的影响等方面。

本文还将探讨该系统在实际应用中可能面临的挑战和解决方案，如系统稳定性、成本控制、以及与现有电网的兼容性等问题。

二、风光互补压缩空气储能系统原理与构成风光互补压缩空气储能系统（WindPV Compressed Air Energy Storage, WPVCAES）是一种创新的能源存储技术，它结合了风能和太阳能这两种可再生能源，通过高效的能量转换和存储机制，实现了一种新型的储能与发电一体化系统。

本节将详细介绍该系统的原理与构成。

WPVCAES系统的工作原理主要基于两个核心环节：能量存储和能量释放。

在能量存储阶段，系统利用风能和太阳能发电产生的电能驱动压缩机，将环境空气压缩至高压状态，并存储在地下储气库中。

这一过程不仅实现了对风能和太阳能的捕获和转换，还通过压缩空气的形式高效地储存了这些能量。

在能量释放阶段，储存的高压空气被释放并驱动膨胀机发电，从而实现能量的有效利用。

风能和太阳能发电单元：这部分包括风力发电机和太阳能光伏板，负责将自然界中的风能和太阳能转换为电能。

压缩与储气单元：包括压缩机和储气库。

压缩机负责将环境空气压缩至高压，而储气库则是用来储存这些高压空气的设施，通常位于地下，以利用地下洞穴或盐岩层等天然结构。

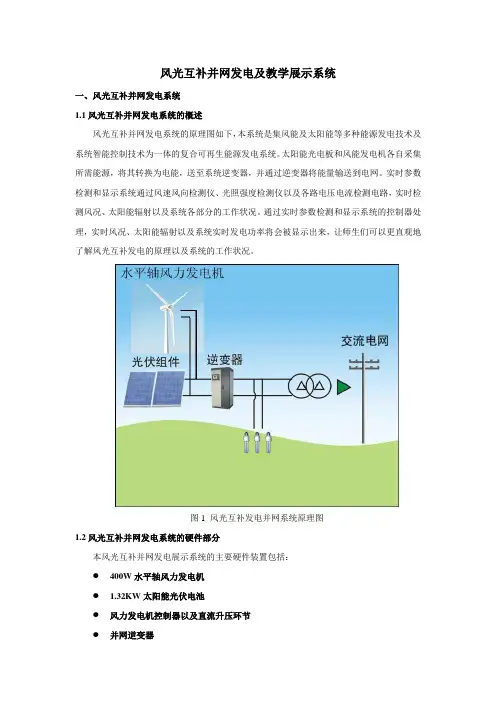

风光互补并网发电及教学展示系统一、风光互补并网发电系统1.1风光互补并网发电系统的概述风光互补并网发电系统的原理图如下，本系统是集风能及太阳能等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。

太阳能光电板和风能发电机各自采集所需能源，将其转换为电能，送至系统逆变器，并通过逆变器将能量输送到电网。

实时参数检测和显示系统通过风速风向检测仪、光照强度检测仪以及各路电压电流检测电路，实时检测风况、太阳能辐射以及系统各部分的工作状况。

通过实时参数检测和显示系统的控制器处理，实时风况、太阳能辐射以及系统实时发电功率将会被显示出来，让师生们可以更直观地了解风光互补发电的原理以及系统的工作状况。

图1 风光互补发电并网系统原理图1.2风光互补并网发电系统的硬件部分本风光互补并网发电展示系统的主要硬件装置包括：●400W水平轴风力发电机● 1.32KW太阳能光伏电池●风力发电机控制器以及直流升压环节●并网逆变器实时风速风向测试仪以上各组件按照图1所示的风光互补并网发电系统原理框图进行连接，组成一个完整的风光互补并网发电系统，各个组件的具体参数如下：1.400W水平轴风力发电机：表1 400W水平轴风力发电机参数表2.1.32KW太阳能光伏电池本风光互补并网发电系统中，太阳能发电部分由12块太阳能光伏电池组成。

每一块太阳能光伏电池的开路电压为22VDC，当太阳能板的输出功率最大时，其输出电压为17.5VDC。

将10块太阳能板串联，可以组成端电压为210VDC的太阳能光伏阵列。

其中每块太阳能光伏电池的参数为：表2 太阳能光伏电池参数表3.风力发电机控制器风力发电机控制器的具体型号以及参数如下：表3 风力发电机控制器参数表由于风力发电机控制器的输出电压为24VDC，未能达到逆变器直流侧150~380VDC的输入要求，所以需要在风力发电机控制器和逆变器之间增加DC-DC的升压环节。

直流升压模块的具体参数如下：表4 DC-DC升压模块参数表4.并网逆变器本系统中逆变器将风力发电机控制器和太阳能光伏阵列所输出的直流电，转化成220V/50HZ的交流电，并将其输送到电网。

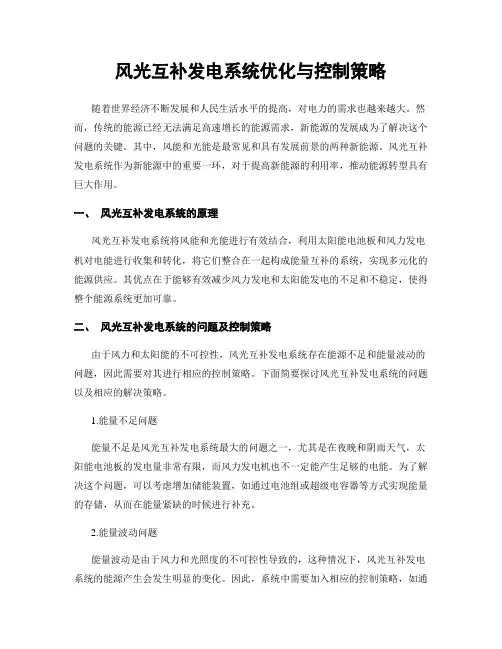

风光互补发电系统优化与控制策略随着世界经济不断发展和人民生活水平的提高，对电力的需求也越来越大。

然而，传统的能源已经无法满足高速增长的能源需求，新能源的发展成为了解决这个问题的关键。

其中，风能和光能是最常见和具有发展前景的两种新能源。

风光互补发电系统作为新能源中的重要一环，对于提高新能源的利用率，推动能源转型具有巨大作用。

一、风光互补发电系统的原理风光互补发电系统将风能和光能进行有效结合，利用太阳能电池板和风力发电机对电能进行收集和转化，将它们整合在一起构成能量互补的系统，实现多元化的能源供应。

其优点在于能够有效减少风力发电和太阳能发电的不足和不稳定，使得整个能源系统更加可靠。

二、风光互补发电系统的问题及控制策略由于风力和太阳能的不可控性，风光互补发电系统存在能源不足和能量波动的问题，因此需要对其进行相应的控制策略。

下面简要探讨风光互补发电系统的问题以及相应的解决策略。

1.能量不足问题能量不足是风光互补发电系统最大的问题之一，尤其是在夜晚和阴雨天气，太阳能电池板的发电量非常有限，而风力发电机也不一定能产生足够的电能。

为了解决这个问题，可以考虑增加储能装置，如通过电池组或超级电容器等方式实现能量的存储，从而在能量紧缺的时候进行补充。

2.能量波动问题能量波动是由于风力和光照度的不可控性导致的，这种情况下，风光互补发电系统的能源产生会发生明显的变化。

因此，系统中需要加入相应的控制策略，如通过控制风力发电机桨叶的角度来实现转速和转矩的控制，或通过改变太阳能电池板的跟踪模式和角度来实现控制目标的调整。

3.多电能源协调问题风光互补发电系统中同时存在风力和太阳能电池板两种能源，如何协调这两种能源的工作状态是一个需要解决的难题。

在这种情况下，需要进行适当的功率分配和协调，以保证两种能源的平衡。

具体地，可以将风力发电机和太阳能电池板的输出功率进行统一管理和控制，使二者的功率平衡稳定，从而实现对新能源的更加高效利用。
