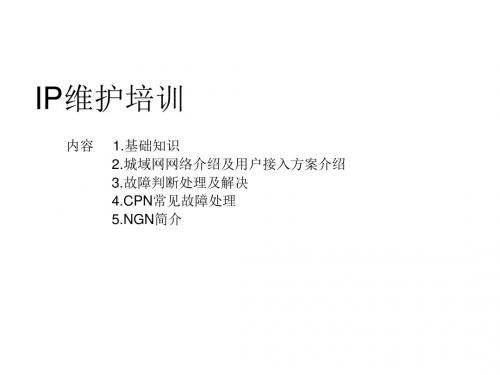

《IP维护培训》PPT课件

《IP维护培训》PPT课件

监控工具 solarwinds
2.IP城域网网络及用户接入介绍 苏州分公司数据网主要：IP网、基础数据，NGN。此外还有辅助网 络如：DCN、OA，以及IDC等各种应用系统。其中IP网已由原通信 公司网络与原网控网络进行了融合而成为一个完整的网络。 IP网现状： 苏州公司IP网分公司三层结构：核心层、汇聚层、接入层，其中核心 层由两个核心机房二台核心路由器组成：苏州玉山路机房12016、干 将机房12016；汇聚节点由五个节点路由交换机组成：昆山7609、常 熟7609、张家港7609、玉山路7609、干将路机房7609；接入节点由 100多个接入节点组成。大致结构如下：
客户端接入示意图
INTERNET
客户端光收发器 IP 218.104.35.2/29GW2 18.104.35.1 IP 192.168.1/24
IP 192.168.12/24G W192.168.1.1
IP 218.104.35.X/29G W218.104.35.1
数据故障处理 1.用户维护界面及简单处理流程
接入节点交换机配置简介(华为2403为例)
2.tag-VLAN本端口隔离 节点机房交换机适用
• • • • • • • • • • • • • • • • • • • • • vlan 105 description jianwudasha interface Vlan-interface105 ip address 58.240.160.130 255.255.255.252 # interface Aux0/0 # interface Ethernet0/1 description jianwuqiyetiandi port access vlan 557 # interface Ethernet0/2 description shouno port access vlan 569 line-rate inbound 29 line-rate outbound 29 # interface Ethernet0/3 port access vlan 574 line-rate inbound 37 line-rate outbound 37

大华网络IP系统解决方案

大华网络IP系统解决方案

产品特征：
•1/2.8 2.0M SONY CMOS •1920*1080分辨率 •1080P/25fps+D1/25fps •H.264编码 •DC12V/AC24V/POE •ICR切换 选配WIFI功能
•1/2.8 2.0M SONY CMOS •1920*1080分辨率 •1080P/25fps+D1/25fps •H.264编码 •镜头M12 2.8/3.6/6/8mm可选 •DC12V/POE •防护等级IP66，防暴IK10
产品特征：
•1/2.8 2.0M SONY CMOS •1920*1080分辨率 •1080P/25fps+D1/25fps •H.264编码 •φ 14接口,3-9mm/F1.2 电动变焦 •支持音频、报警 •DC12V/POE或AC24V/POE •ICR切换 •防护等级IP66，防暴IK10 •最大红外监控距离25米(HDBW3202P)
-------------大华IP监控系统解决方案
泽瑞·安防
泽瑞推广部 20130711
1 2
IPC产品优势 IPC+NVR方案
3
4
5
IPC+NVR6000方案
IPC+DSS+IPSAN方案
DSS功能介绍
IPC工作原理
IPC定义
网络摄像机是传统摄像机与网络视频技术相结合的新一代 产品，除了具备一般传统摄像机所有的图像捕捉功能外， 机内还内置了数字化压缩控制器和基于WEB的操作系统， 使得视频数据经压缩加密后，通过局域网，internet或无 线网络送至终端用户。 远端用户可在自己的PC上使用标准的网络浏览器，对网络 摄像机进行访问，实时监控目标现场的情况，并可对图像 资料实时编辑和存储，另外还可以通过网络来控制摄像机 的云台和镜头，进行全方位地监控。

大华网络IP系统解决方案

大华网络IP系统解决方案

2.8 ～12mm/F1.4 （3101 ） 选
?支持音频、报警
红外距离 20～30米
DC12V/POE 供电
?DC12V/AC24V/POE
DC12V/POE 或AC24V/POE 供电IP66 防护等级 (HDB3100CP)
?ICR 切换
ICR 切换
最大红外监控距离 20米(限红外 ) ?防护等级 IP66 ，防暴IK10
ICR 切换
防护等级 IP66
产品特征：
?1/2.8 2.0M SONY CMOS ?1920*1080 分辨率 ?1080P/25fps+D1/25fps ?H.264 编码 ?φ14接口 ,3-9mm/F1.2 电动变焦 ?支持音频、报警 ?DC12V/POE 或AC24V/POE ?ICR 切换 ?防护等级 IP66 ，防暴 IK10 ?最大红外监控距离 25米
产品特征：
产品特征：
产品特征：
产品特征：
产品特征：
采用1/3 1.3M 超低CMOS 1280*960/25fps+D1/25fps H.264 编码 DC12V/AC24V/POE 供电 ICR 切换 选配WIFI 功能 HF3101P 宽动态范围 120dB ，
采用1/3 1.3M 超低CMOS 1280*960/25fps+D1/25fps H.264 编码 镜头 3.6/6/8/12/16mm 红外距离 30 米/50 米 DC12V/ POE 供电 ICR 切换
?采用高性能130万逐行扫描1/3”CCD图像传感器 ，夜间效果更好， 捕捉清晰的动态画面
?18 倍光学变倍， 12 倍数字变倍，总变倍率达到216 倍 ?优异的数字降噪功能，提升用户的夜间监视效果 ?采用TI达芬奇系列高性能DSP ，最高支持1280*960/15fps 的视频输出 ?防水快装接头，密闭防水，安装更快速 ?内置红外灯补光， 补光距离大于100 米 ?红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀 ?中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大 ?独特的三维定位功能，捕捉目标更方便、精准、快捷 ?多种网络监控方式相结合(手机、WEB 、客户端)，使用更方便
