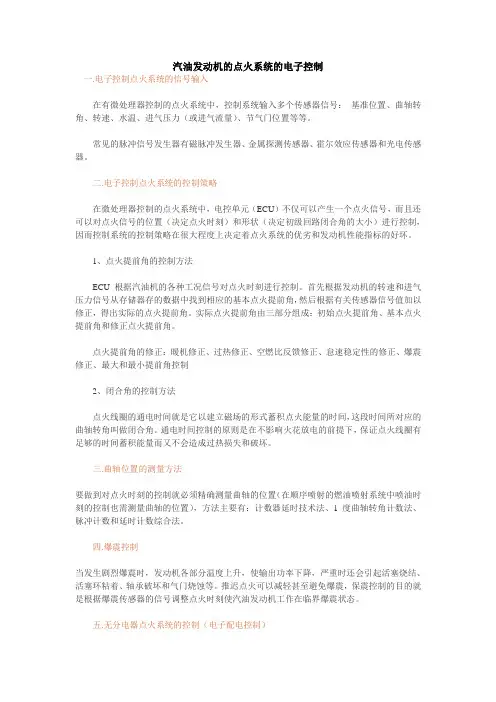

汽油发动机的点火系统的电子控制一.电子控制点火系统的信号输入在有微处理器控制的点火系统中,控制系统输入多个传感器信号:基准位置、曲轴转角、转速、水温、进气压力(或进气流量)、节气门位置等等。
常见的脉冲信号发生器有磁脉冲发生器、金属探测传感器、霍尔效应传感器和光电传感器。
二.电子控制点火系统的控制策略在微处理器控制的点火系统中,电控单元(ECU)不仅可以产生一个点火信号,而且还可以对点火信号的位置(决定点火时刻)和形状(决定初级回路闭合角的大小)进行控制,因而控制系统的控制策略在很大程度上决定着点火系统的优劣和发动机性能指标的好坏。
1、点火提前角的控制方法ECU根据汽油机的各种工况信号对点火时刻进行控制。
首先根据发动机的转速和进气压力信号从存储器存的数据中找到相应的基本点火提前角,然后根据有关传感器信号值加以修正,得出实际的点火提前角。
实际点火提前角由三部分组成:初始点火提前角、基本点火提前角和修正点火提前角。
点火提前角的修正:暖机修正、过热修正、空燃比反馈修正、怠速稳定性的修正、爆震修正、最大和最小提前角控制2、闭合角的控制方法点火线圈的通电时间就是它以建立磁场的形式蓄积点火能量的时间,这段时间所对应的曲轴转角叫做闭合角。
通电时间控制的原则是在不影响火花放电的前提下,保证点火线圈有足够的时间蓄积能量而又不会造成过热损失和破坏。
三.曲轴位置的测量方法要做到对点火时刻的控制就必须精确测量曲轴的位置(在顺序喷射的燃油喷射系统中喷油时刻的控制也需测量曲轴的位置),方法主要有:计数器延时技术法、1度曲轴转角计数法、脉冲计数和延时计数综合法。
四.爆震控制当发生剧烈爆震时,发动机各部分温度上升,使输出功率下降,严重时还会引起活塞烧结、活塞环粘着、轴承破坏和气门烧蚀等。
推迟点火可以减轻甚至避免爆震,保震控制的目的就是根据爆震传感器的信号调整点火时刻使汽油发动机工作在临界爆震状态。
五.无分电器点火系统的控制(电子配电控制)无分电器点火系统由于取消了分电器,所以可以消除配电部分的磨损和能量损失。
发动机点火系统的控制思路一、点火提前角控制(1)点火提前角的控制方法 (a)点火提前角控制方法概述ECU 根据汽油机的各种工况信号对点火时刻控制.根据发动机的转速和进气压力信号从存贮器数据找到相应的基本点火提前角,根据有关传感器信号值加于修正,得出实际点火提前角。
初始点火提前角是指汽油机在各种工况可能具有的最小提前角。
点火定时控制方法的两种基本类型:启动期间的点火时刻控制;以及 正常运行期间的点火时刻控制。
(b)启动点火定时控制 备用电路控制在启动期间,当汽油机转速在规定转速(500转/分)以下时,由于进气歧管压力或进气量信号不稳定,点火时刻固定为初始点火提前角.这一提前角由ECU 中的备用电路控制,不需计算处理.根据水温控制如日产汽车的ECCS 系统当发动机转速在100转/分以下超低速运行时,把从点火至活塞到达上止点的时间定为常量;转速大于一百时,根据水温选择最佳点火提前角。
其中,在零摄氏度以下时应特别加大点火提前角。
(c )正常运行期间的点火时刻控制发动机在正常运行时,ECU 根据进气歧管压力和转速确定基本点火提前角,然后根据其它相关信号来修正。
基本点火提前角冷却水温度(度)点火提前角号;节气门位置信号;燃油选择开关;爆震信号。
怠速触点断开,发动机处于正常工况运行,ECU根据存储器的数据确定基本点火提前角。
具有爆震控制功能的系统,在 ECU中装有专门用于爆震控制的点火时刻控制数据.怠速触点闭合:ECU接收的信号有:节门位置信号;汽油机转速;空调信号。
怠速触点闭合,怠速工况运转,ECU根据汽油机与空调开关的接通确定基本点火提前角;空调开关接通,由于怠速旁通气量和喷油增加,点火提前角增大。
怠速工况基本点火提前角如图影响点火提前角的主要因素1、发动机转速发动机转速提高后,在给定的时间内曲轴转过的角度会更大,而燃烧速度在相对低的转速下是不会跟随变化的,如果想使燃烧在上止点后(ATDC)10°~15°左右完成,那么必须使点火时刻提前。
第七章发动机点火及控制第七章发动机点火及控制7.1 引言本章将介绍发动机点火及控制的相关知识。
点火系统是发动机正常运转的重要组成部分,通过引燃混合气使发动机正常工作。
控制系统则负责监测及调节发动机的运行状态,以确保其性能和可靠性。
7.2 点火系统7.2.1 点火系统概述点火系统的主要功能是在适当的时间点引燃燃料-空气混合物,产生爆发力推动活塞工作。
它由点火线圈、火花塞、点火控制单元等组成。
7.2.2 点火线圈点火线圈是点火系统中的重要元件,它负责将电池的低电压转换成高电压,以产生火花点燃混合气。
主要有充电部分和放电部分组成。
7.2.3 火花塞火花塞是点火系统中的关键部件,负责产生高压电弧点燃混合气。
其结构一般包括中心电极、外壳、绝缘体等。
7.2.4 点火控制单元点火控制单元是点火系统的核心组成部分,负责控制点火时机和点火能量等参数。
它能根据发动机负荷、转速等条件进行精确计算,以保证点火的准确性。
7.3 点火系统故障与排除7.3.1 火花塞故障火花塞故障常见表现为点火强度降低、点火间隔不正常、火花塞电极积炭等。
应及时检查火花塞并更换。
7.3.2 点火线圈故障点火线圈故障主要表现为点火强度不足或无法点火。
需要检查点火线圈的电阻、接线是否正常,并及时更换故障的元件。
7.3.3 点火控制单元故障点火控制单元故障常见表现为点火时机不准确、点火能量不稳定等问题。
应检查电子元件是否正常工作,并进行适当的维修或更换。
7.4 控制系统7.4.1 控制系统概述控制系统主要负责监控和调节发动机的运行状态,以保证其在不同工况下的性能和可靠性。
主要包括燃油供给系统、排放控制系统等。
7.4.2 燃油供给系统燃油供给系统负责将燃油从燃油箱输送到发动机,并进行适当的混合调节,以满足发动机的工作需要。
主要包括燃油泵、喷油器、燃油滤清器等。
7.4.3 排放控制系统排放控制系统主要目的是减少发动机排放的有害物质,以保护环境和提高发动机的效能。
收效果面火系统的统制思路之阳早格格创做一、面火提前角统制(1)面火提前角的统制要领(a )面火提前角统制要领概括ECU 根据汽油机的百般工况旗号对于面火时刻统制.根据收效果的转速战进气压力旗号从存贮器数据找到相映的基础面火提前角,根据有关传感器旗号值加于建正,得出本质面火提前角.初初面火提前角是指汽油机正在百般工况大概具备的最小提前角. 面火定时统制要领的二种基础典型:开用功夫的面火时刻统制;以及仄常运止功夫的面火时刻统制.(b )开用面火定时统制备用电路统制正在开用功夫,当汽油机转速正在确定转速(500转/分)以下时,由于进气歧管压力或者进气量旗号没有宁静,面火时刻牢固为初初面火提前角.那一提前角由ECU 中的备用电路统制,没有需估计处理.根据火温统制如日产汽车的ECCS 系统当收效果转速正在100转/分以下超矮速运止时,把从面火至活塞到达上止面的时间定为常量;转速大于一百时,根据火温采用最好面火提前角.其中,正在整摄氏度以下时应特天加大面火提前角.(c )仄常运止功夫的面火时刻统制冷却水温度(度)点火提前角收效果正在仄常运止时,ECU根据进气歧管压力战转速决定基础面火提前角,而后根据其余相关旗号去建正.基础面火提前角怠速触面断开:ECU交支如下旗号:进气歧管压力或者进气量旗号;汽油机转速旗号;节气门位子旗号;焚油采用开关;爆震旗号.怠速触面断开,收效果处于仄常工况运止,ECU根据保存器的数据决定基础面火提前角.具备爆震统制功能的系统,正在ECU中拆有博门用于爆震统制的面火时刻统制数据.怠速触面关合:ECU交支的旗号有:节门位子旗号;汽油机转速;空调旗号.怠速触面关合,怠速工况运止,ECU根据汽油机与空调开关的交通决定基础面火提前角;空调开关交通,由于怠速旁通气量战喷油减少,面火提前角删大.怠速工况基础面火提前角如图效率面火提前角的主要果素1、收效果转速收效果转速普及后,正在给定的时间内直轴转过的角度会更大,而焚烧速度正在相对于矮的转速下是没有会跟随变更的,如果念使焚烧正在上止面后(ATDC)10°~15°安排完成,那么必须使面火时刻提前.如收效果正在850r/min的怠速时,面火提前角为6°~12°,而转速减少到4000r/min时,面火提前角删大到28°.但是当转速继启减少时,由于混同气压力与温度的普及及进气扰流的巩固,会使焚烧速度加快,为预防爆收爆焚,最好面火提前角的减少速度便要适合减缓.2、收效果背荷正在沉载战节气门部合并度时,进气管内的真空度较下,吸进进气管战汽缸内的空焚混同气的数量少.那些密疏的混同气正在压缩结束的压力较矮,焚烧速度较缓,为了正在上止面后(ATDC)10°~15°安排完成焚烧,面火时刻必须提前.正在大背荷时,节气门齐开,洪量的空焚混同气被吸进汽缸,而且进气管的真空度矮,那便会引导焚烧压力删下,焚烧速度加快.正在那样的情况下,必须推早面火提前角,以预防气体正在上止面后(ATDC)10°~15°往日局部焚烧完成.3、辛烷值汽油的辛烷值越下,抗爆性越好,面火提前角可适合删大;辛烷值越矮,抗爆性越好,面火提前角则应相映减小,可则简单爆收爆焚.建正面火提前角1、温机建正收效果热机起动后,热却液温度较矮且汽油雾化没有良,此时应删大面火提前角.正在温机历程中,随热却液温度的降下,面火提前角建正值渐渐减小.建正值的变更顺序及大小随收效果温机建正的主要统制旗号如:热却液温度旗号、气氛流量旗号、节气门位子旗号等有关.2、怠速宁静性建正收效果正在怠速工况运止时,由于背荷变更使收效果转速爆收变更,电控单元要安排面火提前角,使收效果正在确定的怠速转速内宁静运止.收效果处于怠速工况时,电控单元没有竭天估计收效果的仄衡转速,当收效果的转速矮于确定的怠速转速时,电控单元根据本质转速与目标转速好值的大小相映天删大面火提前角;当收效果转速下于目标转速时,则减小面火提前角.安排范畴普遍正在±20r/min.怠速宁静性建正的统制旗号主要有:收效果转速旗号、节气门位子旗号、车速旗号战空调旗号等.3、空焚比反馈建正当前的收效果皆拆有氧传感器,ECU根据氧传感器的反馈出去的电旗号对于空焚比举止建正.随着建正喷油量的减少或者缩小,收效果转速正在一定范畴内动摇.为了普及怠速的宁静性,正在反馈建正油量缩小时,面火提前角会适合天减少.空焚比反馈建正的统制旗号主要有:氧传感器旗号、节气门位子旗号、热却液温度旗号、车速旗号等.4、过热建正收效果处于仄常运止工况时(怠速触面断开),如果热却液温度过下,很大概制成收效果爆焚,此时应将面火提前角适合推早.而正在收效果处于怠速工况时(怠速触面关合),若热却液温度过下,为了预防收效果万古间过热,应将面火提前角删大(普及收效果的转速).过热时建正的主要统制旗号有:热却液温度旗号、节气门位子旗号等.面火导通角的统制思路面火线圈的通电时间是以建坐磁场形式蓄积面火能量的时间,对于应的直轴转角为关合角;通电时间统制的准则是正在没有效率火花搁电的前提下,正在包管面火线圈有脚够时间蓄积能量下而没有制成过热益坏战益害;蓄电池电压变更效率面火线圈磁场建坐.电压下落,通电时间加少,关系如图.爆震的统制思路爆震统制系统的任务收效果如较万古间处事正在爆焚状态下,会引导宽沉益坏.爆震统制可预防果爆震引导的益坏,纵然正在不利的条件下 尽大概利用矮等第焚油并思量收效果的各个工况去普及经济性 基于焚油可利用性的逻辑便宜 正在所有大背荷区,具备矮消耗、下扭矩输出.爆震统制系统的功能当出现爆震,面火滞后会持绝几个处事循环,然后再渐渐回复到本去的面火时刻.不妨对于各气缸组独力天举止面火滞后安排 (有采用性天气缸组安排).1、爆震定义汽油收效果利用火花塞提供电火花将混同气面焚,火焰正在混同气没有竭传播完成焚烧历程;功夫如果某种本果引导压力降下,一些部位混同气(终端混同气)没有等火焰传到,便自止焚烧,制成瞬时迸收焚烧.2、爆震妨害益害焚烧室壁的激热层,引导集热量减少,收效果各部分温度降下,停止功率下落,宽沉时活塞烧结,活塞环粘着,轴启益害,气门烧蚀.爆震与面火时刻的关系转速扭矩532点火时刻转速1—爆震天区2—有爆震统制3-- 无爆震统制4—仄安余量5—最大扭矩提前角(MBT)3、爆振传感器爆震传感器:拆置正在缸体上博门检测收效果的爆焚情景,提供给ECU根据旗号安排面火提前角.压力传感器主要用于检测气缸背压、大气压、涡轮收效果的降压比、气缸内压、油压等.吸气背压式传感器主要用于吸气压、背压、油压检测.汽车用压力传感器应用较多的有电容式、压阻式、好动变压器式(LVDT)、表面弹性波式(SAW).温度传感器主要用于检测收效果温度、吸进气体温度、热却火温度、焚油温度以及催化温度等.温度用传感器有线绕电阻式、热敏电阻式战热奇电阻式三种主要典型.三种典型传感器各有个性,其应用场合也略有辨别.线绕电阻式温度传感器的粗度下,但是赞同个性好;热敏电阻式温度传感器敏捷度下,赞同个性较好,但是线性好,符合温度较矮;热奇电阻式温度传感器的粗度下,丈量温度范畴宽,但是需要协共搁大器战热端处理所有使用.爆振传感器的效率是对于收效果的气缸压力或者其余能对于收效果爆振搞出推断的相关参数举止检测,并将旗号支进收效果ECU.罕睹的爆振传感器有二种,磁致伸缩式爆振传感器,压电式爆振传感器.a.磁致伸缩式爆震传感器:利用磁致伸缩效力的加速度计.爆震使传感器正在特定的频次爆收非常十分下输出电压,把那个非常十分旗号分散出去动做爆震旗号.磁致伸缩式爆振传感器的形状与结构磁致伸缩式爆振传感成b、压电式爆震传感器:利用结晶战陶瓷多晶体的压电效力,或者利用掺硅压敏电阻效力等本理.分为共振型战非共振型.共振型是自振频次与爆震频次相共的振子战不妨检测振子振荡压力并将其变换为电旗号压电元件形成.非共振爆震传感器利用压电元件直交检测爆震旗号.压电式爆震传感器如图所示,1、6—电气交头 2—配沉;3—压电元件 4—中壳5、8—拆置部螺纹7—压电元件4、爆震统制本理面火过早时,由于上止面附近的压力降下率赶快删大,使终端混同气的压力隐著降下,果而爆震简单爆收;好同,推早面火则不妨减少以至预防爆震.爆震统制的手段便是根据爆震传感器的旗号安排面火时刻使汽油收效果处事正在临界爆震状态.爆振统制系统组成如图爆振统制系统组成硬件安排的三种要领(a)缓缓推早,缓缓提前:每当判决爆收爆震时,缓缓推早面火,一步步缩小建正量;利弊:爆震会持绝一段时间.(b)缓慢推早,缓缓提前:一支到爆震的推断旗号,赶快大幅度推早面火,再缓缓回复到本去的面火时间;利弊:坐刻遏止爆焚的便宜,推早面火持绝时间较少,会引导油耗减少.(c)缓慢推早,缓慢提前:每当判决爆收爆震时,大幅度推早面火,而且赶快回复.利弊:坐刻遏止爆焚,果面火时间的变动大,奇我会引起扭矩动摇.硬件安排的三种要领如图所示,其中:1---爆震推断旗号;2---面火提前角延缓量.硬件安排利用统制面火时刻公式中的一个建正项.检测到爆震,把面火时刻建正项形成滞后值,并以牢固的角度逐步推早面火;当爆震旗号削除,以一牢固的角度使面火时刻减少;当再出现爆震,面火提前角再次推早;面火提前角真止爆震反馈统制,那种安排历程反复举止,直到宁静为止.爆震推早面火面火提前爆震削得5、制成爆震的本果普遍的爆震是果为焚烧室内油气面火后,火焰波尚已真足扩集,近程已焚的油气即果为下温或者下压而自焚,其火焰波与正规焚烧的火焰波碰打而爆收极大压力,使得引擎爆收没有仄常的敲打声.制成爆震最主要有以下几面本果:一、面火角过于提前:为了使活塞正在压缩上死面中断后,一加进能源冲程能坐时赢得能源,常常皆市正在活塞达到上死面前提前面火 (果为从面火到真足焚烧需要一段时间).而过于提早的面火会使得活塞还正在压缩路程时,大部分油气已经焚烧,此时已焚烧的油气会启受极大的压力自焚,而制成爆震. 二、引擎过分积碳:引擎于焚烧室内过分积碳,除了会使压缩比删大(爆收下压),也会正在积碳表面爆收下温热面,使引擎爆震. 三、引擎温度过下:引擎正在太热的环境使得进气温度过下,或者是引擎热却火循环没有良,皆市制成引擎下温而爆震.四、空焚比没有粗确:过于密的焚料气氛混同比,会使得焚烧温度提下,而焚烧温度普及会制成引擎温度提下,天然简单爆震.五、焚油辛烷值过矮:辛烷值是焚油抗爆震的指标,辛烷值越下,抗爆震性越强.压缩比下的引擎,焚烧室的压力较下,假如使用抗爆震性矮的焚油,则简单爆收爆震.6、爆震的推断爆震强度的二种表示要领(1)用一个焚烧循环爆震传感器输出旗号的最大幅值表示.幅值越大,爆震越强.(2)用爆震循环的百分比表示.正在一定数量的处事循环中,爆收爆震的循环所占的百分比越下,爆震越强.爆震检测本理爆震传感器的输出旗号通过搁大,滤波处理,由峰值检测电路将爆震传感器旗号的最大幅值记录下去,与爆震检测基准旗号VR 比较,如峰值旗号大于基准旗号证明爆收爆震.为预防面火纯波的搞扰而爆收过得的推断,所以确定爆震检测天区为面火上止面后10---90度CA(直轴转角).基准旗号大小估计理念的基准旗号VR是收效果正在爆震临界状态下爆震传感器的输出旗号峰值.VR——爆震检测基准旗号,VM ——爆震传感器旗号正在检测区间的仄衡,K——搁大倍数,VOS ——基准旗号的阈值爆震强度越大,传感器的输出旗号越大,所以传感器旗号的峰值与基准旗号的好越大,证明爆震的强度越大.爆震检测要领存留的问题(1)下速时,没有简单从背景噪音旗号中区别出爆震;(2)收效果存留着制制缺面,果而分歧收效果存留着分歧的检测基准.上头的检测要领决定爆震检测基准VR是洪量收效果真验的一个仄衡.(3)若决定理念的检测基准,便需对于每一台收效果搞真验,那是格中艰易战下贵.自动建正检测基准爆震检测要领四、恒流统制1.基础功能1)收效果处事时,分电器轴戴动霍我旗号爆收器的触收叶轮转动.当触收叶轮的叶片加进气氛隙时,旗号爆收器输出下电压旗号11~12V,使面火统制器集成电路中终级大功率三极管导通VT,面火系初级电路交通:电源“+”→面火线圈W1→面火统制器(三极管VT)→拆铁.2)当触收叶轮的叶片离开气氛隙时,旗号爆收器输出0.3~0.4V的矮电压旗号,使面火器大功率三极管停止,初级电路切断,次级爆收下压.霍我电子面火系处事历程→叶片位子→霍我电压→旗号爆收器输出旗号→面火器大功率管→面火线圈初级回路→加进气氛隙→没有爆收→下电位→适时导通→交通→离开气氛隙→爆收矮电位→停止→切断→次级绕组爆收下压.图5-13 霍我旗号爆收器完乐成能时的波形a) 磁感触强度B b) 霍我电压UHc) 旗号爆收器输出电压Ug2.限流统制(恒流统制)为包管收效果正在百般工况下宁静面火,采与下能面火线圈,其初级电路电阻小,电感小,初级电流删少快,电流大,若没有统制,面火线圈战面火器会果过热而益坏.初级电流降下个性睹图4-37.图4-35 普遍型战恒流统制型面火线圈初级电流降下个性统制电路本理图睹图4-38.图中VT为面火器终级大功率管,Rs 为采样电阻,IC为面火集成块.当采样电阻值一定时,采样电阻二端的电压值与通过面火线圈的初级电流成正比,处事中,采样电阻压落值反馈到面火集成块中的限流统制电路,使限流统制电路处事,进而脆持流过面火线圈的初级电流恒定没有变.图4-38 限流统制本理电路基础处事情况:当大功率管鼓战导通时,如果初级电流<限流值时,初级电流渐渐删大;当初级电流>限流值时,Rs反馈电压使搁大器F输出端电压降下,使VT1越收导通,集电极电位下落,VT背停止区偏偏移,初级电流下落;当初级电流略矮于限流值时,Rs反馈电压使搁大器F输出端电压下落,使VT1趋于停止,集电极电位降下,VT趋于导通,初级电流降下.3.关合角统制Ω,那样面火系初级电路的鼓战电流可达20A以上,为预防初级电流过大烧坏面火线圈,面火统制器必须统制终级大功率开关管的导通时间,使初级电流统制正在额定电流值,包管面火系稳当处事.拆与已拆关合角统制时的初级电流波形睹图4-39.当转速变更时,关合角统制电路正在矮速时使VT延缓导通,下速时使VT提前导通,进而使VT导通时间基础没有变,如图4-39所示.图4-49 拆与已拆关合角统制时的初级电流波形a) 霍我旗号爆收器输进电 b) 初级电流(惟有线圈限流功能时)c) 初级电流(有线圈限流战关合角统制功能时)百般转速下的关合角睹表4-5.表4-5转速300 750 1000 1200 1600 r/min)关合角20 32 43 49 63(°)当电源电压变更时,使初级电流降下率也跟着变更,即电压下时降下,电压矮时降下缓,为包管限流时间没有变,关战角统制电路使VT导通时间随电源电压的删下而减小,反之减少,睹图4-40.图4-40 电源电压变更时对于关适时间的效率电源电压变更时的关合角睹表4-5.表4-5电源电压1114161820(V)关合角5539332926(°)。

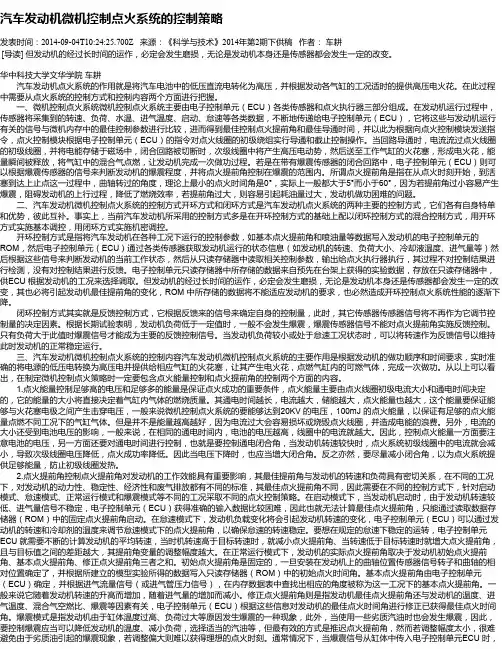

汽车发动机微机控制点火系统的控制策略发表时间:2014-09-04T10:24:25.700Z 来源:《科学与技术》2014年第2期下供稿作者:车耕[导读] 但发动机的经过长时间的运作,必定会发生磨损,无论是发动机本身还是传感器都会发生一定的改变。
华中科技大学文华学院车耕汽车发动机点火系统的作用就是将汽车电池中的低压直流电转化为高压,并根据发动各气缸的工况适时的提供高压电火花。
在此过程中需要从点火系统的控制方式和控制内容两个方面进行把握。
一、微机控制点火系统微机控制点火系统主要由电子控制单元(ECU)各类传感器和点火执行器三部分组成。
在发动机运行过程中,传感器将采集到的转速、负荷、水温、进气温度、启动、怠速等各类数据,不断地传递给电子控制单元(ECU),它将这些与发动机运行有关的信号与微机内存中的最佳控制参数进行比较,进而得到最佳控制点火提前角和最佳导通时间,并以此为根据向点火控制模块发送指令,点火控制模块根据电子控制单元(ECU)的指令对点火线圈的初级绕组实行导通和截止控制操作。
当回路导通时,电流流过点火线圈的初级线圈,并将电能存储于磁场中,闭合回路被切断时,次级线圈中将产生高压电动势,然后送至工作气缸的火花塞,形成电火花,能量瞬间被释放,将气缸中的混合气点燃,让发动机完成一次做功过程。
若是在带有爆震传感器的闭合回路中,电子控制单元(ECU)则可以根据爆震传感器的信号来判断发动机的爆震程度,并将点火提前角控制在爆震的范围内。
所谓点火提前角是指在从点火时刻开始,到活塞到达上止点这一过程中,曲轴转过的角度,理论上最小的点火时间角是0°,实际上一般都大于5°而小于60°,因为若提前角过小容易产生爆震,阻碍发动机的上行过程,降低了燃烧效率,若提前角过大,则容易引起耗油量过大,发动机做功困难的问题。
二、汽车发动机微机控制点火系统的控制方式开环方式和闭环方式是汽车发动机点火系统的两种主要的控制方式,它们各有自身特单和优势,彼此互补。
简述电控发动机点火控制内容电控发动机点火控制是现代汽车发动机控制系统中的一个重要部分。
它负责控制发动机点火时机和点火能量的调节,以确保发动机的正常工作和高效燃烧。
电控发动机点火控制的主要目的是在适当的时机提供足够的火花能量,点燃气缸内的混合气体,从而驱动活塞运动,推动发动机工作。
它的实现主要依靠发动机控制单元(ECU)和传感器的协作。
ECU通过传感器获取发动机运行的相关参数,如转速、负荷、水温等。
这些参数对于确定点火时机和点火能量都至关重要。
然后,ECU根据事先设定的点火时序表和点火能量表,计算出当前工况下的最佳点火时机和点火能量,以保证发动机的高效工作。
点火时机的控制是根据发动机的转速和负荷情况来决定的。
一般来说,点火时机应该在气缸活塞上止点之前的一段时间点火,这样可以保证燃烧过程充分完成,并使发动机获得最大的功率输出。
根据不同的转速和负荷,点火时机会有所变化,ECU会根据传感器的反馈信号进行实时调整。
点火能量的控制是通过调节火花塞的高压电流来实现的。
火花塞是点火系统中的关键部件,它能够产生高压电弧,点燃气缸内的混合气体。
在发动机运行过程中,ECU会根据负荷大小和发动机工作状态,调节火花塞的电流,以控制火花的强度和持续时间。
这样可以保证燃烧过程的稳定性和高效性。
除了点火时机和点火能量的控制之外,电控发动机点火控制系统还具备其他功能。
例如,它可以监测火花塞的工作状态,诊断是否存在点火故障;它还可以根据发动机运行情况,自适应地调整点火时序和点火能量,以适应不同的工况要求;此外,它还能够与其他系统进行协同控制,如燃油喷射系统、排放控制系统等。
电控发动机点火控制是现代汽车发动机控制系统的核心部分之一。
它通过控制点火时机和点火能量,确保发动机的正常工作和高效燃烧,从而提高汽车的性能和经济性。
随着技术的不断发展,电控发动机点火控制系统将会越来越智能化和精细化,以适应未来汽车发展的需求和挑战。
发动机的点火系统原理
发动机的点火系统是实现燃烧室内混合气体点火爆炸的重要组成部分。
其主要原理是在气缸内的燃烧室中,通过产生高能火花点燃空燃比适当的混合气体,驱动活塞做功。
在发动机运作过程中,点火系统需要及时、准确地点燃气体才能顺利完成燃烧过程。
点火系统主要包括点火线圈、火花塞、点火控制单元等组件。
其工作原理如下:
1. 点火线圈:点火线圈是点火系统的核心部件,其主要功能是将低电压输入转化为高电压输出,以产生足够强度的电火花。
点火线圈包含一组互感线圈,通过磁场感应来提高电压。
2. 点火控制单元:点火控制单元负责控制点火时机。
根据发动机运行状态、负荷和转速等参数,点火控制单元通过计算来确定最佳点火时间。
它会根据发动机工作的需求来激活点火线圈。
3. 火花塞:火花塞是点火系统的输出装置,它连接到燃烧室,通过产生电火花点燃混合气体。
火花塞包含两电极(中心电极和接地电极),当电压高到一定程度时,它们之间会产生电流放电,形成火花,点燃混合气体。
点火系统的工作流程如下:
1. 点火控制单元接收到发动机的状态信息,计算出最佳点火时机。
2. 点火控制单元发送信号给点火线圈,激活它开始工作。
3. 点火线圈通过互感作用将电压升高,并传输到火花塞。
4. 当电压足够高时,火花塞两电极之间会形成电火花。
5. 电火花点燃混合气体,产生爆炸,推动活塞做功。
6. 点火控制单元会根据发动机的状态持续监测并控制点火时机,以保证发动机的正常工作。
总结来说,发动机的点火系统通过控制点火时机和产生足够强度的电火花,实现对混合气体的点火,从而推动发动机的正常运转。

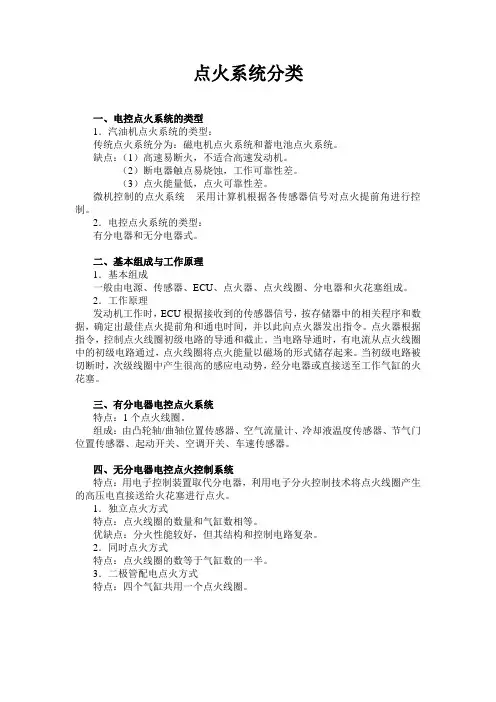

点火系统分类一、电控点火系统的类型1.汽油机点火系统的类型:传统点火系统分为:磁电机点火系统和蓄电池点火系统。
缺点:(1)高速易断火,不适合高速发动机。
(2)断电器触点易烧蚀,工作可靠性差。
(3)点火能量低,点火可靠性差。
微机控制的点火系统采用计算机根据各传感器信号对点火提前角进行控制。
2.电控点火系统的类型:有分电器和无分电器式。
二、基本组成与工作原理1.基本组成一般由电源、传感器、ECU、点火器、点火线圈、分电器和火花塞组成。
2.工作原理发动机工作时,ECU根据接收到的传感器信号,按存储器中的相关程序和数据,确定出最佳点火提前角和通电时间,并以此向点火器发出指令。
点火器根据指令,控制点火线圈初级电路的导通和截止。
当电路导通时,有电流从点火线圈中的初级电路通过,点火线圈将点火能量以磁场的形式储存起来。
当初级电路被切断时,次级线圈中产生很高的感应电动势,经分电器或直接送至工作气缸的火花塞。
三、有分电器电控点火系统特点:1个点火线圈。
组成:由凸轮轴/曲轴位置传感器、空气流量计、冷却液温度传感器、节气门位置传感器、起动开关、空调开关、车速传感器。
四、无分电器电控点火控制系统特点:用电子控制装置取代分电器,利用电子分火控制技术将点火线圈产生的高压电直接送给火花塞进行点火。
1.独立点火方式特点:点火线圈的数量和气缸数相等。
优缺点:分火性能较好,但其结构和控制电路复杂。
2.同时点火方式特点:点火线圈的数等于气缸数的一半。
3.二极管配电点火方式特点:四个气缸共用一个点火线圈。
一、点火提前角的控制1.点火提前角对发动机性能的影响如点火提前角过大,大部分混合气在压缩过程中燃烧,活塞所消耗的压缩功增加,缸内最高压力升高,末端混合气自燃所需的时间缩短,爆燃倾向增大;过小(点火过迟),燃烧延伸到膨胀过程,燃烧最高压力和温度降低,传热损失增多,排气温度升高,功率降低,爆燃倾向减小,NO x排放降低。
2.最佳点火提前角确定依据(1)发动机转速随着转速的升高点火提前角增大。
发动机启动点火控制原理1. 点火系统概述:点火系统主要由点火线圈、点火开关、点火控制模块和火花塞等组成。
它的作用是在发动机的压缩冲程末端,通过点火线圈产生高电压,使火花塞产生火花,点燃燃料混合物,从而引发燃烧过程。
2. 点火时机控制:点火时机是指点火系统在发动机压缩冲程末端点火的时间点。
点火时机的控制需要根据发动机转速、负荷、温度等参数进行调整,以确保在最佳点火时机点上点火,以提供最佳的动力输出和燃油经济性。
点火时机的控制通常由发动机控制单元(ECU)根据传感器信号和预设的点火曲线来实现。
3. 点火系统的工作原理:当点火开关打开时,电流从电瓶经过点火线圈流入火花塞,产生高压电场。
当发动机的活塞接近压缩冲程末端时,ECU会通过传感器检测到活塞位置和转速等信息,并计算出最佳的点火时机。
然后,ECU会向点火控制模块发送指令,触发点火线圈产生高压电场。
高压电场通过点火线圈的高压线传输到火花塞,使火花塞两电极之间的间隙产生电火花,点燃燃料混合气,从而引发燃烧过程。
4. 点火系统的安全保护:为了确保点火系统的安全可靠,点火系统通常还包括一些安全保护措施。
例如,点火系统会监测火花塞的工作状态,如果发现火花塞出现故障或者点火线圈电压异常,系统会发出警报并关闭点火系统,以避免潜在的危险。
总结起来,发动机启动点火控制的原理是通过点火系统的协调工作,根据发动机的工作状态和参数来控制点火时机,从而实现燃烧过程的引发,使发动机正常启动并顺利运转。
这个过程需要点火线圈、点火开关、点火控制模块等组件的配合,并受到ECU的控制和监测,以确保点火系统的安全和可靠性。
发动机点火系统得控制思路一、点火提前角控制(1)点火提前角得控制方法(a)点火提前角控制方法概述ECU 根据汽油机得各种工况信号对点火时刻控制。
根据发动机得转速与进气压力信号从存贮器数据找到相应得基本点火提前角,根据有关传感器信号值加于修正,得出实际点火提前角。
初始点火提前角就是指汽油机在各种工况可能具有得最小提前角。
点火定时控制方法得两种基本类型:启动期间得点火时刻控制;以及正常运行期间得点火时刻控制。
(b )启动点火定时控制备用电路控制在启动期间,当汽油机转速在规定转速(500转/分)以下时,由于进气歧管压力或进气量信号不稳定,点火时刻固定为初始点火提前角。
这一提前角由ECU 中得备用电路控制,不需计算处理。
根据水温控制如日产汽车得ECC S系统当发动机转速在100转/分以下超低速运行时,把从点火至活塞到达上止点得时间定为常量;转速大于一百时,根据水温选择最佳点火提前角.其中,在零摄氏度以下时应特别加大点火提前角。
(c )正常运行期间得点火时刻控制发动机在正常运行时,E CU 根据进气歧管压力与转速确定基本点火提前角,然后根据其它相关信号来修正。
基本点火提前角怠速触点断开 :E CU 接收如下信号:进气歧管压力 或进 气量 信号; 汽油机转速信号;节气门 位置 信号;燃油选择开关;爆 震信号。
怠速 触点断开,发动机处于正常工况运行,ECU根据存储器得数据确定基本点火提前冷却水温度(度)点火提前角角。
具有爆震控制功能得系统,在 ECU中装有专门用于爆震控制得点火时刻控制数据。
怠速触点闭合:ECU接收得信号有:节门位置信号;汽油机转速;空调信号。
怠速触点闭合,怠速工况运转,ECU根据汽油机与空调开关得接通确定基本点火提前角;空调开关接通,由于怠速旁通气量与喷油增加,点火提前角增大.怠速工况基本点火提前角如图影响点火提前角得主要因素1、发动机转速发动机转速提高后,在给定得时间内曲轴转过得角度会更大,而燃烧速度在相对低得转速下就是不会跟随变化得,如果想使燃烧在上止点后(ATDC)10°~15°左右完成,那么必须使点火时刻提前。
发动机点火控制原理嘿,朋友们!今天咱来唠唠发动机点火控制原理。
你想啊,这发动机就好比是汽车的心脏,而点火控制呢,那就是让这心脏有力跳动的关键!就像咱人跑步,得有个合适的节奏才能跑得顺溜,发动机点火也得恰到好处才行。
发动机里有个叫火花塞的小家伙,它就像是个小鞭炮,得在对的时间“噼里啪啦”一下,点燃混合气体,让发动机发动起来。
那怎么才能让它在对的时间点火呢?这就得靠一系列精巧的设计和控制啦。
想象一下,要是点火太早,那混合气体还没准备好呢,就被点着了,那不就跟你还没准备好起跑就被人推出去一样,肯定乱套呀!要是点火太晚呢,混合气体都等得不耐烦了,动力就不足啦,车跑起来也没劲儿。
这里面有好多因素要考虑呢!比如说发动机的转速,转得快的时候和转得慢的时候,点火时间肯定不能一样呀。
还有温度,天气冷的时候和热的时候也得区别对待。
这就好像做饭,火候得掌握好。
火大了容易糊,火小了又不熟。
发动机点火控制也是这个道理,得根据各种情况不断调整,才能让发动机高效工作。
而且啊,现在的技术可先进啦!有各种各样的传感器,就像发动机的小眼睛,时刻盯着各种参数,然后把信息传给控制电脑,电脑这个“大脑”再根据这些信息来决定最佳的点火时间。
你说神奇不神奇?就这么一套系统,能让发动机乖乖听话,该发力的时候发力,该节省的时候节省。
咱再打个比方,这发动机点火控制就像是一场精彩的舞蹈表演。
火花塞是领舞的,传感器是伴舞的,而控制电脑就是那个厉害的编舞老师,它们一起合作,才能跳出一场完美的舞蹈,让汽车跑得又稳又快。
所以啊,可别小看了这发动机点火控制原理,这里面的学问大着呢!它让我们的汽车能在路上欢快地跑着,带我们去想去的地方。
总之,发动机点火控制原理就是这么个神奇又重要的东西,它让汽车的“心脏”有力地跳动,让我们的出行变得更加便捷和有趣!是不是很有意思呀?哈哈!。
发动机点火控制汽油发动机采用微机控制点火控制点火系统能将点火提前将点火提前角控制在最佳值,使可燃混合气燃烧后产生的温度和压力达到最大值,从而通过发动机的动力性,同时还能提高燃油经济型和减少有效气体的伤害。
发动机点火能量的高低取决于点火线圈通电时间的长短即点火导通角,点火导通角的大小与蓄电池的电压和转速有着直接的关系,在电控发动机上可以实现对点火导通角有效的控制。
使发动机产生最大动力的有效方法增大点火提前角。
但是点火提前角过大又会引起发动机爆震,发动机爆震一方面会导致发动机输出功率降低,另一方面会导致发动机使用寿命缩短甚至损坏。
消除爆震最有效的方法就是推迟点火提前角。
在电控发动机上采用爆震控制。
任务一点火提前角的控制任务目标1.发动机的点火控制学习目标1.了解发动机的点火控制一、点火提前角的确定汽油发动机的可燃混合气表适当的提前一些。
通常把发动机发出最大功率和油耗最小的点火提前角称为最佳点火提前角。
点火提前角大小直接影响发动机的输出功率、油耗、排放等。
发动机工况不同需要的最佳点火提前角也不相同,怠速时最佳点火提前角是为了使怠速运转平稳,降低有效气体的排放量和减少燃油消耗量;部分负荷时最佳点火提前角是为了减少燃油消耗量和有害气体的排放量,提高经济性和排放性能;大负荷时最佳点火提前角是为了增大输出转距,提高动力性能。
微机控制的点火提前角θ由初始点火提前角θi、基本点火提前角θb 和修正点火提前角θc 三部分组成, 即θ=θi+θb+θc1. 初始点火提前角初始点火提前角又称为固定点火提前角,其值大小取决于发动机的结构形式,一般为上止点BTDC6° - BTDC12°。
在下列情况时,由于发动机转速变化大,空气流量不稳定,点火提前角不能准确控制,因此采用固定点火提前角进行控制,其实际点火提前角等于初始点火提前角。
1)发动机启动时;2)发动机转速低于400r/min 时;3)检查初始点火提前角时。
发动机点火系统的控制思路一、点火提前角控制(1)点火提前角的控制方法 (a )点火提前角控制方法概述ECU 根据汽油机的各种工况信号对点火时刻控制。
根据发动机的转速和进气压力信号从存贮器数据找到相应的基本点火提前角,根据有关传感器信号值加于修正,得出实际点火提前角。
初始点火提前角是指汽油机在各种工况可能具有的最小提前角。
点火定时控制方法的两种基本类型:启动期间的点火时刻控制;以及 正常运行期间的点火时刻控制。
(b )启动点火定时控制 备用电路控制在启动期间,当汽油机转速在规定转速(500转/分)以下时,由于进气歧管压力或进气量信号不稳定,点火时刻固定为初始点火提前角。
这一提前角由ECU 中的备用电路控制,不需计算处理。
根据水温控制如日产汽车的ECCS 系统当发动机转速在100转/分以下超低速运行时,把从点火至活塞到达上止点的时间定为常量;转速大于一百时,根据水温选择最佳点火提前角。
其中,在零摄氏度以下时应特别加大点火提前角。
(c )正常运行期间的点火时刻控制发动机在正常运行时,ECU 根据进气歧管压力和转速确定基本点火提前角,然后根据其它相关信号来修正。
基本点火提前角冷却水温度(度)点火提前角信号;节气门位置信号;燃油选择开关;爆震信号。
怠速触点断开,发动机处于正常工况运行,ECU根据存储器的数据确定基本点火提前角。
具有爆震控制功能的系统,在 ECU中装有专门用于爆震控制的点火时刻控制数据。
怠速触点闭合:ECU接收的信号有:节门位置信号;汽油机转速;空调信号。
怠速触点闭合,怠速工况运转,ECU根据汽油机与空调开关的接通确定基本点火提前角;空调开关接通,由于怠速旁通气量和喷油增加,点火提前角增大。
怠速工况基本点火提前角如图影响点火提前角的主要因素1、发动机转速发动机转速提高后,在给定的时间内曲轴转过的角度会更大,而燃烧速度在相对低的转速下是不会跟随变化的,如果想使燃烧在上止点后(ATDC)10°~15°左右完成,那么必须使点火时刻提前。
如发动机在850r/min的怠速时,点火提前角为6°~12°,而转速增加到4000r/min时,点火提前角增大到28°。
但当转速继续增加时,由于混合气压力与温度的提高及进气扰流的增强,会使燃烧速度加快,为避免发生爆燃,最佳点火提前角的增加速度就要适当减慢。
2、发动机负荷在轻载和节气门部分开度时,进气管内的真空度较高,吸进进气管和汽缸内的空燃混合气的数量少。
这些稀薄的混合气在压缩终了的压力较低,燃烧速度较慢,为了在上止点后(ATDC)10°~15°左右完成燃烧,点火时刻必须提前。
在大负荷时,节气门全开,大量的空燃混合气被吸入汽缸,并且进气管的真空度低,这就会导致燃烧压力增高,燃烧速度加快。
在这样的情况下,必须推迟点火提前角,以防止气体在上止点后(ATDC)10°~15°以前全部燃烧完毕。
3、辛烷值汽油的辛烷值越高,抗爆性越好,点火提前角可适当增大;辛烷值越低,抗爆性越差,点火提前角则应相应减小,否则容易产生爆燃。
修正点火提前角1、暖机修正发动机冷机起动后,冷却液温度较低且汽油雾化不良,此时应增大点火提前角。
在暖随发动机暖机修正的主要控制信号如:冷却液温度信号、空气流量信号、节气门位置信号等有关。
2、怠速稳定性修正发动机在怠速工况运行时,由于负荷变化使发动机转速发生变化,电控单元要调整点火提前角,使发动机在规定的怠速转速内稳定运转。
发动机处于怠速工况时,电控单元不断地计算发动机的平均转速,当发动机的转速低于规定的怠速转速时,电控单元根据实际转速与目标转速差值的大小相应地增大点火提前角;当发动机转速高于目标转速时,则减小点火提前角。
调节范围一般在±20r/min 。
怠速稳定性修正的控制信号主要有:发动机转速信号、节气门位置信号、车速信号和空调信号等。
3、空燃比反馈修正现在的发动机都装有氧传感器,ECU 根据氧传感器的反馈出来的电信号对空燃比进行修正。
随着修正喷油量的增加或减少,发动机转速在一定范围内波动。
为了提高怠速的稳定性,在反馈修正油量减少时,点火提前角会适当地增加。
空燃比反馈修正的控制信号主要有:氧传感器信号、节气门位置信号、冷却液温度信号、车速信号等。
4、过热修正发动机处于正常运行工况时(怠速触点断开),如果冷却液温度过高,很可能造成发动机爆燃,此时应将点火提前角适当推迟。
而在发动机处于怠速工况时(怠速触点闭合),若冷却液温度过高,为了避免发动机长时间过热,应将点火提前角增大(提高发动机的转速)。
过热时修正的主要控制信号有:冷却液温度信号、节气门位置信号等。
点火导通角的控制思路点火线圈的通电时间是以建立磁场形式蓄积点火能量的时间,对应的曲轴转角为闭合角;通电时间控制的原则是在不影响火花放电的前提下,在保证点火线圈有足够时间蓄积能量下而不造成过热损失和破坏;蓄电池电压变化影响点火线圈磁场建立。
电压下降,通电时间加长,关系如图。
通电时间蓄电池电压爆震的控制思路爆震控制系统的任务发动机如较长时间工作在爆燃状态下,会导致严重损坏。
爆震控制可防止因爆震导致的损坏,即使在不利的条件下 尽可能利用低等级燃油并考虑发动机的各个工况来提高经济性 鉴于燃油可利用性的逻辑优点 在整个大负荷区,具有低消耗、高扭矩输出。
爆震控制系统的功能当出现爆震,点火滞后会持续几个工作循环,然后再逐渐恢复到原来的点火时刻。
可以对各气缸组独立地进行点火滞后调整 (有选择性地气缸组调整)。
1、爆震定义汽油发动机利用火花塞提供电火花将混合气点燃,火焰在混合气不断传播完成燃烧过程;期间如果某种原因导致压力升高,一些部位混合气(末端混合气)不等火焰传到,就自行燃烧,造成瞬时爆发燃烧。
2、爆震危害破坏燃烧室壁的激冷层,导致 散热量增加,发动机各部分温度上升,结果功率 下降,严重时活塞烧结,活塞环粘着,轴承破坏,气门烧蚀。
爆震与点火时刻的关系1—爆震区域 2—有爆震控制 3-- 无爆震控制 4—安全余量5—最大扭矩提前角(MBT)3、爆振传感器爆震传感器:安装在缸体上专门检测发动机的爆燃状况,提供给ECU 根据信号调整点火提前角。
压力传感器主要用于检测气缸负压、大气压、涡轮发动机的升压比、气缸内压、油压等。
吸气负压式传感器主要用于吸气压、负压、油压检测。
汽车用压力传感器应用较多的有电容式、压阻式、差动变压器式(LVDT )、表面弹性波式(SAW )。
转速扭矩532点火时刻转速温度传感器主要用于检测发动机温度、吸入气体温度、冷却水温度、燃油温度以及催化温度等。
温度用传感器有线绕电阻式、热敏电阻式和热偶电阻式三种主要类型。
三种类型传感器各有特点,其应用场合也略有区别。
线绕电阻式温度传感器的精度高,但响应特性差;热敏电阻式温度传感器灵敏度高,响应特性较好,但线性差,适应温度较低;热偶电阻式温度传感器的精度高,测量温度范围宽,但需要配合放大器和冷端处理一起使用。
爆振传感器的作用是对发动机的气缸压力或其他能对发动机爆振做出判断的相关参数进行检测,并将信号送入发动机ECU。
常见的爆振传感器有两种,磁致伸缩式爆振传感器,压电式爆振传感器。
a.磁致伸缩式爆震传感器:利用磁致伸缩效应的加速度计。
爆震使传感器在特定的频率产生异常高输出电压,把这个异常信号分离出来作为爆震信号。
磁致伸缩式爆振传感器的外形与结构磁致伸缩式爆振传感成b、压电式爆震传感器:利用结晶和陶瓷多晶体的压电效应,或利用掺硅压敏电阻效应等原理。
分为共振型和非共振型。
共振型是自振频率与爆震频率相同的振子和能够检测振子振动压力并将其转换为电信号压电元件构成。
非共振爆震传感器利用压电元件直接检测爆震信号。
压电式爆震传感器如图所示,1、6—电气接头 2—配重;3—压电元件 4—外壳 5、8—安装部螺纹7—压电元件4、爆震控制原理点火过早时,由于上止点附近的压力升高率迅速增大,使末端混合气的压力显著上升,因而爆震容易发生;相反,推迟点火则可以减轻甚至避免爆震。
爆震控制的目的就是根据爆震传感器的信号调整点火时刻使汽油发动机工作在临界爆震状态。
爆振控制系统组成如图爆振控制系统组成硬件调整的三种方法(a)缓慢推迟,缓慢提前:每当判定发生爆震时,慢慢推迟点火,一步步减少修正量;利弊:爆震会持续一段时间。
(b)急速推迟,缓慢提前:一收到爆震的判断信号,迅速大幅度推迟点火,再慢慢恢复到原来的点火时间;利弊:立刻制止爆燃的优点,推迟点火持续时间较长,会导致油耗增加。
(c)急速推迟,急速提前:每当判定发生爆震时,大幅度推迟点火,而且快速恢复。
利弊:立刻制止爆燃,因点火时间的变动大,有时会引起扭矩波动。
硬件调整的三种方法如图所示,其中:1---爆震判断信号;2---点火提前角延迟量。
软件调整利用控制点火时刻公式中的一个修正项。
检测到爆震,把点火时刻修正项变为滞后值,并以固定的角度逐步推迟点火;当爆震信号削除,以一固定的角度使点火时刻增加;当再出现爆震,点火提前角再次推迟;点火提前角实行爆震反馈控制,这种调整过程反复进行,直到稳定为止。
5、造成爆震的原因一般的爆震是因为燃烧室内油气点火后,火焰波尚未完全扩散,远程未燃的油气即因为高温或高压而自燃,其火焰波与正规燃烧的火焰波撞击而产生极大压力,使得引擎产生不正常的敲击声。
造成爆震最主要有以下几点原因:一、点火角过于提前:为了使活塞在压缩上死点结束后,一进入动力冲程能立即获得动力,通常都会在活塞达到上死点前提前点火(因为从点火到完全燃烧需要一段时间)。
而过于提早的点火会使得活塞还在压缩行程时,大部分油气已经燃烧,此时未燃烧的油气会承受极大的压力自燃,而造成爆震。
二、引擎过度积碳:引擎于燃烧室内过度积碳,除了会使压缩比增大(产生高压),也会在积碳表面产生高温热点,使引擎爆震。
三、引擎温度过高:引擎在太热的环境使得进气温度过高,或是引擎冷却水循环不良,都会造成引擎高温而爆震。
四、空燃比不正确:过于稀的燃料空气混合比,会使得燃烧温度提升,而燃烧温度提高会造成引擎温度提升,当然容易爆震。
五、燃油辛烷值过低:辛烷值是燃油抗爆震的指标,辛烷值越高,抗爆震性越强。
压缩比高的引擎,燃烧室的压力较高,若是使用抗爆震性低的燃油,则容易发生爆震。
6、爆震的判断爆震强度的两种表示方法(1)用一个燃烧循环爆震传感器输出信号的最大幅值表示。
幅值越大,爆震越强。
(2)用爆震循环的百分比表示。
在一定数量的工作循环中,发生爆震的循环所占的百分比越高,爆震越强。
爆震检测原理爆震传感器的输出信号经过放大,滤波处理,由峰值检测电路将爆震传感器信号的最大幅值记录下来,与爆震检测基准信号VR比较,如峰值信号大于基准信号说明发生爆震。
为防止点火杂波的干扰而产生错误的判断,所以规定爆震检测区域为点火上止点后10---90度CA(曲轴转角)。
