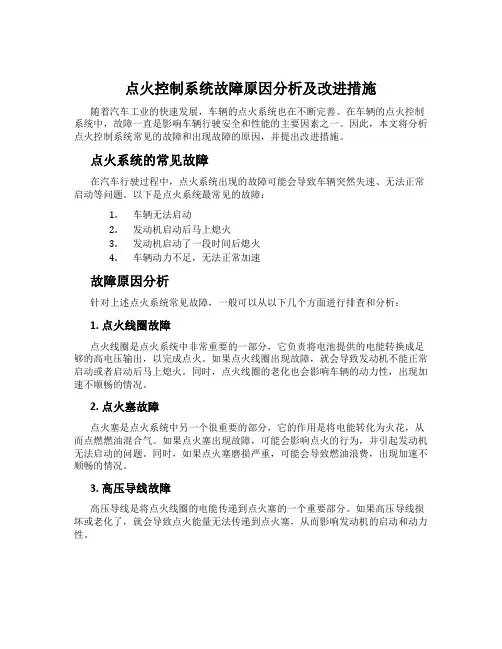

点火控制系统故障原因分析及改进措施随着汽车工业的快速发展,车辆的点火系统也在不断完善。
在车辆的点火控制系统中,故障一直是影响车辆行驶安全和性能的主要因素之一。
因此,本文将分析点火控制系统常见的故障和出现故障的原因,并提出改进措施。
点火系统的常见故障在汽车行驶过程中,点火系统出现的故障可能会导致车辆突然失速、无法正常启动等问题。
以下是点火系统最常见的故障:1.车辆无法启动2.发动机启动后马上熄火3.发动机启动了一段时间后熄火4.车辆动力不足,无法正常加速故障原因分析针对上述点火系统常见故障,一般可以从以下几个方面进行排查和分析:1. 点火线圈故障点火线圈是点火系统中非常重要的一部分,它负责将电池提供的电能转换成足够的高电压输出,以完成点火。
如果点火线圈出现故障,就会导致发动机不能正常启动或者启动后马上熄火。
同时,点火线圈的老化也会影响车辆的动力性,出现加速不顺畅的情况。
2. 点火塞故障点火塞是点火系统中另一个很重要的部分,它的作用是将电能转化为火花,从而点燃燃油混合气。
如果点火塞出现故障,可能会影响点火的行为,并引起发动机无法启动的问题。
同时,如果点火塞磨损严重,可能会导致燃油浪费,出现加速不顺畅的情况。
3. 高压导线故障高压导线是将点火线圈的电能传递到点火塞的一个重要部分。
如果高压导线损坏或老化了,就会导致点火能量无法传递到点火塞,从而影响发动机的启动和动力性。
4. 点火控制模块故障点火控制模块可以通过控制点火时间、点火角度、燃油喷射量等来控制发动机的转速和动力性能。
如果点火控制模块发生故障,就可能会导致车辆无法启动或者启动后很快熄火。
5. 其他故障除了上述常见故障原因外,还有一些其他故障原因也可能导致点火系统出现问题。
例如车辆供油系统故障、电池电压不稳定等问题,也都可能影响点火系统的正常工作,甚至导致发动机无法正常工作。
改进措施针对点火控制系统出现的问题和故障,我们可以采取以下措施:1. 定期保养定期保养是预防点火系统故障的有效方法,可以通过更换点火塞、点火线圈等方式,修复点火系统中老化和损坏的部分,从而保证车辆的正常启动和动力性能。
发动机点火系统的原理
发动机点火系统是一种用于提供高压电火花以点燃混合气体的系统,使发动机能够正常工作。
下面是发动机点火系统的工作原理:

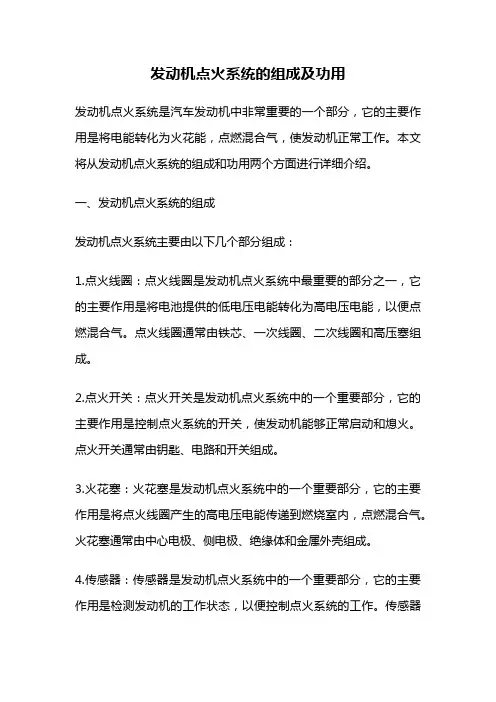

1. 点火系统主要由一个点火线圈、点火开关、分电器和火花塞组成。
点火线圈拥有一个高压电源,将低电压转换为高压电源供火花塞点火使用。
2. 点火线圈从电池或者车辆的电力系统接收低压电源,通常为6V或12V。
3. 点火开关用来控制点火系统的开关状态。
当开关处于打开状态时,电流从电池流向点火线圈。
4. 在点火开关打开的情况下,电流流经点火线圈的初级线圈。
当电流通过初级线圈时,会在线圈内产生一个磁场。
5. 当点火开关突然关闭时,电流会突然中断,导致磁场突然崩溃。
这种突然崩溃会在次级线圈产生一个强大的电流。
6. 这个电流通过分电器,分别传送到每个火花塞。
分电器将高电压电流发送到每个火花塞。
7. 每个火花塞的中心电极和侧电极之间有一段空气间隙。
当高电压电流通过这个间隙时,会产生一个强大的电火花。
这个电火花能够点燃汽油和气体混合物,从而启动发动机。
总之,发动机点火系统通过将低压电源转换为高压电源,产生电火花来点燃燃料混合物,从而使发动机正常工作。
发动机点火系统工作原理
发动机点火系统是车辆发动机正常运转的关键部分之一,其工作原理主要包括以下几个步骤:
1. 点火器件:点火系统中的点火器件通常是火花塞,它由中心电极、侧电极和绝缘体组成。
电流从火花塞的中心电极流向侧电极,当电流达到一定程度时,通过空气和燃油的混合物形成火花,从而实现点火。
2. 点火控制模块:点火系统中的点火控制模块通常是一种电子设备,它会通过控制电流的大小和时间来触发点火。
在发动机工作周期中的适当时刻,点火控制模块会向点火器件发送电流。
3. 点火信号传递:点火控制模块通常会根据发动机的转速、负载和温度等参数,生成合适的点火信号。
这些信号会通过发动机控制单元(ECU)或其他电子设备传递给点火器件。
4. 点火顺序:点火系统需要按照正确的顺序点燃车辆的各个气缸。
在传统的分布式点火系统中,每个气缸都配备有一个火花塞,点火控制模块会根据发动机的工作顺序依次触发火花塞。
5. 点火能量管理:点火系统需要根据不同的工作负载和转速来管理点火能量。
例如,在低速和低负载时,点火系统需要提供较小的能量以保证燃烧的稳定性。
而在高速和高负载时,需要提供更强的点火能量来确保燃烧的完全性。
通过以上步骤,点火系统能够在正确的时机点燃气缸内的混合
物,从而促使汽车发动机正常运转。
点火系统的工作可靠性和性能直接影响着发动机的功率输出和燃油效率。
因此,对于发动机点火系统的维护和调整非常重要。

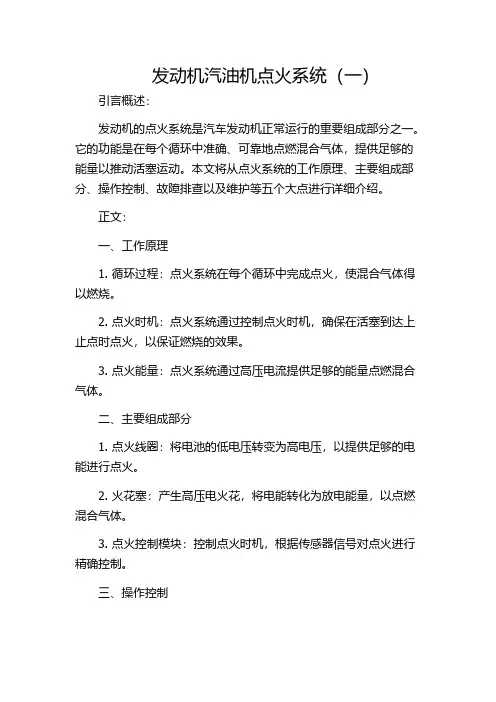

发动机汽油机点火系统(一)引言概述:发动机的点火系统是汽车发动机正常运行的重要组成部分之一。
它的功能是在每个循环中准确、可靠地点燃混合气体,提供足够的能量以推动活塞运动。
本文将从点火系统的工作原理、主要组成部分、操作控制、故障排查以及维护等五个大点进行详细介绍。
正文:一、工作原理1. 循环过程:点火系统在每个循环中完成点火,使混合气体得以燃烧。
2. 点火时机:点火系统通过控制点火时机,确保在活塞到达上止点时点火,以保证燃烧的效果。
3. 点火能量:点火系统通过高压电流提供足够的能量点燃混合气体。
二、主要组成部分1. 点火线圈:将电池的低电压转变为高电压,以提供足够的电能进行点火。
2. 火花塞:产生高压电火花,将电能转化为放电能量,以点燃混合气体。
3. 点火控制模块:控制点火时机,根据传感器信号对点火进行精确控制。
三、操作控制1. 主要传感器:曲轴位置传感器和相位传感器,用于监测活塞位置和转速等参数。
2. 点火控制单元:接收传感器信号,计算点火时机,并控制点火线圈进行点火。
3. 点火开关:通过操作点火开关,启动点火系统,并将点火信号传递给点火控制单元。
四、故障排查1. 火花塞故障:可能引起汽车启动困难、抖动或动力不足等问题,需要及时更换。
2. 点火线圈故障:可能导致火花塞无法正常点燃,造成发动机失火或工作不稳定,需修复或更换。
3. 点火控制模块故障:可能导致点火时机错误,引发点火不良的情况,需要修复或更换。
五、维护1. 火花塞维护:定期检查和更换火花塞,以确保点火能力良好。
2. 点火线圈维护:保持点火线圈的正常工作状态,检查电缆连接是否良好。
3. 点火控制模块维护:定期检查点火控制模块的工作状态,确保其正常运行。
总结:发动机的点火系统是确保汽车发动机正常运行的关键部件。
通过了解点火系统的工作原理、主要组成部分、操作控制、故障排查以及维护等内容,我们可以更好地理解和管理点火系统,从而保证发动机的正常工作。
简述汽车发动机主要的控制系统汽车发动机主要的控制系统包括:1.电子控制燃油喷射系统(EFI):该系统通过各种传感器,采集控制系统所需的信号,如空气流量、冷却液温度等,然后将信号转化为电信号并输送给ECU(电子控制单元)。
ECU根据这些信号确定基本的喷油量,再根据其他传感器(如节气门位置传感器)信号对喷油量进行修正,以实现最佳的混合气浓度,从而优化发动机的燃烧过程,提高功率、降低油耗、减少排气污染等。
2.电控点火系统(ESA):该系统通过点火提前角控制和通电时间(闭角)控制与恒流控制,使发动机在不同转速、不同负荷条件下,根据各相关传感器信号,选择最理想的点火提前角点燃混合气,并根据蓄电池电压及转速等信号控制点火线圈初级电路的通电时间,从而改善发动机的燃烧过程,使发动机输出最大的功率和转矩,而将油耗和排放降低到最低限度。
3.废气再循环控制系统(EGR):该系统将一部分废气引入到进气系统中,通过降低气缸内的温度,来减少氮氧化物的排放。
4.怠速控制系统(ISC):该系统根据发动机冷却液温度、空调压缩机是否工作、变速器是否挂入挡位等,通过怠速控制阀对发动机的进气量进行控制,使发动机随时以最佳怠速转速运转。
5.进气控制系统:根据发动机转速和负荷的变化,对发动机的进气进行控制,以提高发动机的充气效率,从而改善发动机动力性。
具体包括谐波进气增压系统(ACIS)、废气涡轮增压系统、可变气门正时系统、电子控制节气门系统(ETCS)等。
6.排放控制系统:对发动机排放控制装置的工作实行电子控制。
具体包括汽油蒸汽排放(EVAP)控制系统、废气再循环(EGR)控制系统、氧传感器及三元催化转化(TWC)控制系统、二次空气喷射控制系统等。
以上是汽车发动机主要的控制系统的简介,仅供参考。
发动机启动与点火系统控制教案第一章:发动机启动系统概述1.1 教学目标1. 了解发动机启动系统的功能和重要性2. 掌握发动机启动系统的组成和工作原理1.2 教学内容1. 发动机启动系统的功能和重要性2. 发动机启动系统的组成3. 发动机启动系统的工作原理1.3 教学方法1. 讲授法:讲解发动机启动系统的功能和重要性,以及组成和工作原理2. 互动法:提问学生,让学生参与讨论,巩固知识点1.4 教学评估1. 课堂问答:检查学生对发动机启动系统功能和重要性的理解2. 小组讨论:评估学生在讨论中的表现,以及对发动机启动系统组成和工作原理的掌握情况第二章:启动机的基本原理与结构2.1 教学目标1. 了解启动机的作用和分类2. 掌握启动机的基本原理和结构组成2.2 教学内容1. 启动机的作用和分类2. 启动机的基本原理3. 启动机的结构组成2.3 教学方法1. 讲授法:讲解启动机的作用、分类、基本原理和结构组成2. 实物演示法:展示启动机实物,让学生更直观地了解其结构和原理2.4 教学评估1. 课堂问答:检查学生对启动机作用、分类和基本原理的理解2. 实践操作:评估学生在实物演示中的观察能力和对启动机结构组成的掌握情况第三章:启动机的控制电路3.1 教学目标1. 了解启动机控制电路的功能和作用2. 掌握启动机控制电路的组成和工作原理3.2 教学内容1. 启动机控制电路的功能和作用2. 启动机控制电路的组成3. 启动机控制电路的工作原理3.3 教学方法1. 讲授法:讲解启动机控制电路的功能、组成和工作原理2. 互动法:提问学生,让学生参与讨论,巩固知识点3.4 教学评估1. 课堂问答:检查学生对启动机控制电路功能和工作原理的理解2. 小组讨论:评估学生在讨论中对启动机控制电路组成的掌握情况第四章:点火系统的基本原理与结构4.1 教学目标1. 了解点火系统的作用和分类2. 掌握点火系统的基本原理和结构组成4.2 教学内容1. 点火系统的作用和分类2. 点火系统的基本原理3. 点火系统的结构组成4.3 教学方法1. 讲授法:讲解点火系统的作用、分类、基本原理和结构组成2. 实物演示法:展示点火系统实物,让学生更直观地了解其结构和原理4.4 教学评估1. 课堂问答:检查学生对点火系统作用、分类和基本原理的理解2. 实践操作:评估学生在实物演示中的观察能力和对点火系统结构组成的掌握情况第五章:点火系统的控制电路5.1 教学目标1. 了解点火系统控制电路的功能和作用2. 掌握点火系统控制电路的组成和工作原理5.2 教学内容1. 点火系统控制电路的功能和作用2. 点火系统控制电路的组成3. 点火系统控制电路的工作原理5.3 教学方法1. 讲授法:讲解点火系统控制电路的功能、组成和工作原理2. 互动法:提问学生,让学生参与讨论,巩固知识点5.4 教学评估1. 课堂问答:检查学生对点火系统控制电路功能和工作原理的理解2. 小组讨论:评估学生在讨论中对点火系统控制电路组成的掌握情况第六章:发动机启动与点火系统的故障诊断与维修6.1 教学目标1. 学习发动机启动与点火系统的常见故障现象2. 掌握发动机启动与点火系统的故障诊断与维修方法6.2 教学内容1. 发动机启动与点火系统的常见故障现象2. 发动机启动与点火系统的故障诊断方法3. 发动机启动与点火系统的维修方法6.3 教学方法1. 讲授法:讲解发动机启动与点火系统的常见故障现象,故障诊断与维修方法2. 案例分析法:分析具体案例,让学生了解故障诊断与维修的实际情况6.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统常见故障现象的理解2. 实践操作:评估学生在实际操作中对发动机启动与点火系统故障诊断与维修方法的掌握情况第七章:发动机启动与点火系统的性能检测7.1 教学目标1. 了解发动机启动与点火系统的性能检测方法2. 掌握发动机启动与点火系统的性能检测设备及操作方法7.2 教学内容1. 发动机启动与点火系统的性能检测方法2. 发动机启动与点火系统的性能检测设备3. 发动机启动与点火系统的性能检测操作方法7.3 教学方法1. 讲授法:讲解发动机启动与点火系统的性能检测方法,性能检测设备及操作方法2. 实物演示法:展示性能检测设备,让学生更直观地了解其功能和操作方法7.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统性能检测方法的理解2. 实践操作:评估学生在实际操作中对发动机启动与点火系统性能检测设备及操作方法的掌握情况第八章:发动机启动与点火系统的维修与保养8.1 教学目标1. 学习发动机启动与点火系统的维修与保养方法2. 掌握发动机启动与点火系统的维修与保养注意事项8.2 教学内容1. 发动机启动与点火系统的维修方法2. 发动机启动与点火系统的保养方法3. 发动机启动与点火系统的维修与保养注意事项8.3 教学方法1. 讲授法:讲解发动机启动与点火系统的维修与保养方法,维修与保养注意事项2. 互动法:提问学生,让学生参与讨论,巩固知识点8.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统维修与保养方法的理解2. 小组讨论:评估学生在讨论中对发动机启动与点火系统维修与保养注意事项的掌握情况第九章:发动机启动与点火系统在实际应用中的案例分析9.1 教学目标1. 学习发动机启动与点火系统在实际应用中的案例分析方法2. 掌握发动机启动与点火系统在实际应用中的案例分析技巧9.2 教学内容1. 发动机启动与点火系统在实际应用中的案例分析方法2. 发动机启动与点火系统在实际应用中的案例分析技巧9.3 教学方法1. 讲授法:讲解发动机启动与点火系统在实际应用中的案例分析方法,案例分析技巧2. 案例分析法:分析具体案例,让学生了解案例分析的实际情况9.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统在实际应用中案例分析方法的理解2. 实践操作:评估学生在实际操作中对发动机启动与点火系统在实际应用中案例分析技巧的掌握情况第十章:发动机启动与点火系统的发展趋势10.1 教学目标1. 了解发动机启动与点火系统的发展历程2. 掌握发动机启动与点火系统的发展趋势10.2 教学内容1. 发动机启动与点火系统的发展历程2. 发动机启动与点火系统的发展趋势10.3 教学方法1. 讲授法:讲解发动机启动与点火系统的发展历程,发展趋势2. 互动法:提问学生,让学生参与讨论,巩固知识点10.4 教学评估1. 课堂问答:检查学生对发动机启动与点火系统发展历程和发展趋势的理解2. 小组讨论:评估学生在讨论中对发动机启动与点火系统未来发展的掌握情况重点解析本文档详细介绍了发动机启动与点火系统的基本原理、结构组成、控制电路、故障诊断与维修、性能检测、维修与保养、实际应用案例分析以及发展趋势。
当汽油机的负荷减小时,汽油机的转速下降,点火时间需要推迟,点火提前角要减小;当汽油机的转速增大时,点火时间需要提前,点火提前角要增大。
发动机点火及其它控制第一节发动机点火控制系统一、点火控制系统的发展点火系统最基本的原理是通过断电开关控制点火线圈一次电流的大小和断电时间,从而控制点火的能量和时刻,保证发动机汽缸内的混合气彻底燃烧。
在传统的化油器式汽油机中,点火控制系统经过了传统式(触点式)向无触点式发展的过程。
在这一过程中,系统的分电器仍一直采用机械式离心和真空提前机构来控制发动机的点火提前角。
随着EFI系统的出现和发展,点火控制系统开始采用电控点火装置(ESA)。
它可以使发动机在任何工况下均处于最佳点火提前状态,并实现3方面的功能:通电时间控制,点火提前角控制和爆震控制。
二、电子点火控制系统现代点火控制系统都是计算机控制的电子控制系统。
它可以分为两大类,一类是有分电器的,一类是没有分电器的。
但是它们的主要组成及控制原理是相同的。
组成:(1)点火器:包括点火控制电路等、闭合角控制电路、点火器信号电路、功率晶体管及其驱动电路等。
(2)点火线圈及分电器点火线圈采用一次线圈电阻值很小的高能点火线圈。
在有分电器的系统中,各汽缸共用一个点火线圈;在无分电器的系统中,将气缸分组,每组共用一个点火线圈,或者是每个气缸独立用一个线圈。
电子点火控制系统的组成如图(1)ECU的输入信号ECU的输入信号,除了节气门位置传感器、输入信号,除了节气门位置传感器、空气流量计、水温传感器等送来的信号外,还有曲轴位置传感器送来的以下信号:1)G信号所谓G信号,即上止点参考位置信号。
它的周期对应的曲轴转角等于发动机各缸工作间隔所对应的曲轴转角(四缸发动机为180度,六缸发动机为120度),G信号的相位所对应的曲轴位置与各组活塞的上止点位置有一定的角度,一般为上止点前10度。
根据G信号,ECU可能准确地计算出曲轴每转1度及一周所用时间和发动机转速。
发动机启动与点火系统控制教案一、教学目标1. 了解发动机启动系统的组成及其工作原理。
2. 掌握启动机的检查与维修方法。
3. 熟悉点火系统的结构与功能。
4. 学会点火线圈的检测与更换。
5. 能够独立完成发动机启动与点火系统的故障诊断与修复。
二、教学内容1. 发动机启动系统的组成及工作原理启动机的作用启动机的组成启动机的工作原理2. 启动机的检查与维修启动机的检查方法启动机的维修技巧启动机故障的诊断与排除3. 点火系统的结构与功能点火系统的作用点火系统的组成点火线圈的工作原理4. 点火线圈的检测与更换点火线圈的检测方法点火线圈的更换技巧点火线圈故障的诊断与排除5. 发动机启动与点火系统的故障诊断与修复故障诊断的方法与步骤故障修复的技巧与注意事项故障案例分析三、教学方法1. 采用讲授法,讲解发动机启动与点火系统的相关理论知识。
2. 采用演示法,展示启动机和点火线圈的检查与维修过程。
3. 采用实践法,让学生动手操作,提高实际操作能力。
4. 采用案例分析法,分析故障原因,培养学生的故障诊断能力。
四、教学资源1. 教材:发动机启动与点火系统教程。
2. 教具:启动机、点火线圈、检测仪器等。
3. 课件:发动机启动与点火系统的结构图、工作原理图等。
五、教学评价1. 课堂讲解评价:评估学生对发动机启动与点火系统理论知识的掌握程度。
2. 实操考核评价:评估学生在实际操作中的技能水平。
3. 故障诊断评价:评估学生对发动机启动与点火系统故障诊断的能力。
4. 案例分析评价:评估学生分析问题和解决问题的能力。
六、教学重点与难点教学重点:1. 发动机启动系统的组成及其工作原理。
2. 启动机的检查与维修方法。
3. 点火系统的结构与功能。
4. 点火线圈的检测与更换。
5. 发动机启动与点火系统的故障诊断与修复。
教学难点:1. 启动机的组成及工作原理。
2. 点火线圈的检测与更换。
3. 发动机启动与点火系统的故障诊断与修复。
七、教学安排1. 课时:本教案共需4课时,每课时45分钟。

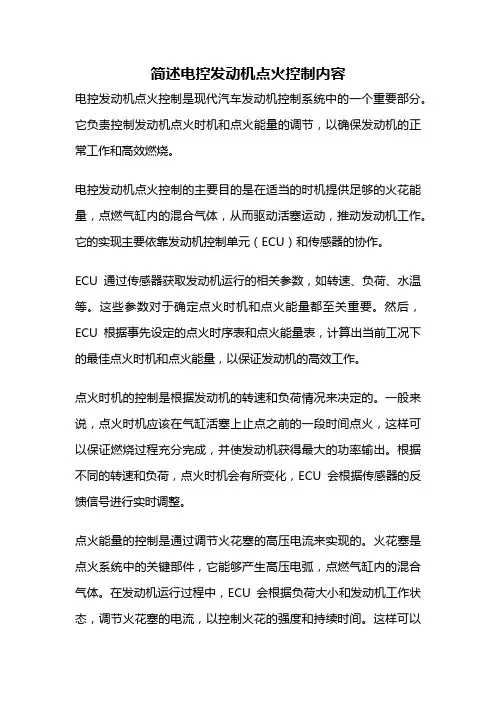

简述电控发动机点火控制内容电控发动机点火控制是现代汽车发动机控制系统中的一个重要部分。
它负责控制发动机点火时机和点火能量的调节,以确保发动机的正常工作和高效燃烧。
电控发动机点火控制的主要目的是在适当的时机提供足够的火花能量,点燃气缸内的混合气体,从而驱动活塞运动,推动发动机工作。
它的实现主要依靠发动机控制单元(ECU)和传感器的协作。
ECU通过传感器获取发动机运行的相关参数,如转速、负荷、水温等。
这些参数对于确定点火时机和点火能量都至关重要。
然后,ECU根据事先设定的点火时序表和点火能量表,计算出当前工况下的最佳点火时机和点火能量,以保证发动机的高效工作。
点火时机的控制是根据发动机的转速和负荷情况来决定的。
一般来说,点火时机应该在气缸活塞上止点之前的一段时间点火,这样可以保证燃烧过程充分完成,并使发动机获得最大的功率输出。
根据不同的转速和负荷,点火时机会有所变化,ECU会根据传感器的反馈信号进行实时调整。
点火能量的控制是通过调节火花塞的高压电流来实现的。
火花塞是点火系统中的关键部件,它能够产生高压电弧,点燃气缸内的混合气体。
在发动机运行过程中,ECU会根据负荷大小和发动机工作状态,调节火花塞的电流,以控制火花的强度和持续时间。
这样可以保证燃烧过程的稳定性和高效性。
除了点火时机和点火能量的控制之外,电控发动机点火控制系统还具备其他功能。
例如,它可以监测火花塞的工作状态,诊断是否存在点火故障;它还可以根据发动机运行情况,自适应地调整点火时序和点火能量,以适应不同的工况要求;此外,它还能够与其他系统进行协同控制,如燃油喷射系统、排放控制系统等。
电控发动机点火控制是现代汽车发动机控制系统的核心部分之一。
它通过控制点火时机和点火能量,确保发动机的正常工作和高效燃烧,从而提高汽车的性能和经济性。
随着技术的不断发展,电控发动机点火控制系统将会越来越智能化和精细化,以适应未来汽车发展的需求和挑战。
发动机的点火系统原理
发动机的点火系统是实现燃烧室内混合气体点火爆炸的重要组成部分。
其主要原理是在气缸内的燃烧室中,通过产生高能火花点燃空燃比适当的混合气体,驱动活塞做功。
在发动机运作过程中,点火系统需要及时、准确地点燃气体才能顺利完成燃烧过程。
点火系统主要包括点火线圈、火花塞、点火控制单元等组件。
其工作原理如下:
1. 点火线圈:点火线圈是点火系统的核心部件,其主要功能是将低电压输入转化为高电压输出,以产生足够强度的电火花。
点火线圈包含一组互感线圈,通过磁场感应来提高电压。
2. 点火控制单元:点火控制单元负责控制点火时机。
根据发动机运行状态、负荷和转速等参数,点火控制单元通过计算来确定最佳点火时间。
它会根据发动机工作的需求来激活点火线圈。
3. 火花塞:火花塞是点火系统的输出装置,它连接到燃烧室,通过产生电火花点燃混合气体。
火花塞包含两电极(中心电极和接地电极),当电压高到一定程度时,它们之间会产生电流放电,形成火花,点燃混合气体。
点火系统的工作流程如下:
1. 点火控制单元接收到发动机的状态信息,计算出最佳点火时机。
2. 点火控制单元发送信号给点火线圈,激活它开始工作。
3. 点火线圈通过互感作用将电压升高,并传输到火花塞。
4. 当电压足够高时,火花塞两电极之间会形成电火花。
5. 电火花点燃混合气体,产生爆炸,推动活塞做功。
6. 点火控制单元会根据发动机的状态持续监测并控制点火时机,以保证发动机的正常工作。
总结来说,发动机的点火系统通过控制点火时机和产生足够强度的电火花,实现对混合气体的点火,从而推动发动机的正常运转。
