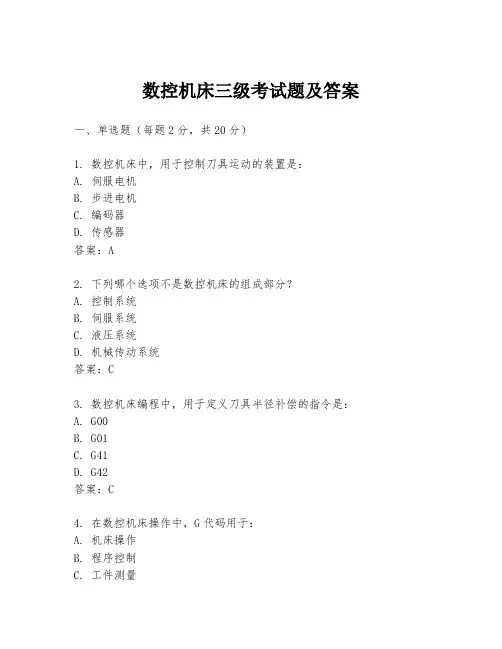

数控机床三级考试题及答案一、单选题(每题2分,共20分)1. 数控机床中,用于控制刀具运动的装置是:A. 伺服电机B. 步进电机C. 编码器D. 传感器答案:A2. 下列哪个选项不是数控机床的组成部分?A. 控制系统B. 伺服系统C. 液压系统D. 机械传动系统答案:C3. 数控机床编程中,用于定义刀具半径补偿的指令是:A. G00B. G01C. G41D. G42答案:C4. 在数控机床操作中,G代码用于:A. 机床操作B. 程序控制C. 工件测量D. 刀具更换答案:B5. 数控机床的坐标系中,X轴通常代表:A. 横向移动B. 纵向移动C. 旋转D. 垂直移动答案:A6. 在数控加工中,刀具的进给速度通常由哪个参数决定?A. 程序代码B. 机床参数C. 刀具类型D. 工件材料答案:A7. 以下哪个不是数控机床的维护内容?A. 清洁B. 润滑C. 更换刀具D. 检查电气线路答案:C8. 数控机床的伺服系统通常包括哪些部分?A. 伺服电机和驱动器B. 控制器和电源C. 传感器和显示器D. 以上都是答案:A9. 在数控加工中,刀具路径的生成主要依赖于:A. 工件形状B. 刀具类型C. 程序代码D. 机床精度答案:C10. 数控机床的精度通常由哪些因素决定?A. 机床结构B. 伺服系统C. 测量系统D. 以上都是答案:D二、多选题(每题3分,共15分)1. 数控机床的常见类型包括:A. 车床B. 铣床C. 钻床D. 磨床答案:A, B, C, D2. 数控机床的编程语言包括:A. G代码B. M代码C. 机器语言D. 图形编程答案:A, B, D3. 数控机床的维护措施包括:A. 定期清洁B. 定期润滑C. 定期检查D. 定期更换刀具答案:A, B, C4. 数控机床的精度影响因素包括:A. 机床结构B. 伺服系统C. 测量系统D. 操作人员技能答案:A, B, C5. 数控机床的常见故障包括:A. 伺服电机故障B. 程序错误C. 电气线路故障D. 机械传动故障答案:A, C, D三、判断题(每题1分,共10分)1. 数控机床的精度完全依赖于机床结构。
数控车床车工试题及答案一、单项选择题(每题1分,共10分)1. 数控车床的数控系统通常采用()。
A. 步进电机B. 伺服电机C. 直流电机D. 交流电机答案:B2. 数控车床上的刀具通常安装在()。
A. 刀库B. 刀架C. 刀塔D. 刀盘答案:C3. 数控车床的编程语言中,G代码表示()。
A. 准备功能B. 辅助功能C. 程序段D. 主轴转速答案:A4. 在数控车床加工中,M代码用于表示()。
A. 刀具补偿B. 主轴转速C. 辅助功能D. 刀具换刀答案:C5. 数控车床的X轴通常表示()。
A. 径向移动B. 轴向移动C. 旋转移动D. 垂直移动答案:A6. 数控车床的Z轴通常表示()。
A. 径向移动B. 轴向移动C. 旋转移动D. 垂直移动答案:B7. 在数控车床加工中,刀具半径补偿通常使用()代码。
A. G41B. G42C. G43D. G44答案:A8. 数控车床加工中,使用G0代码表示()。
A. 直线插补B. 快速定位C. 圆弧插补D. 暂停答案:B9. 数控车床加工中,使用G1代码表示()。
A. 直线插补B. 快速定位C. 圆弧插补D. 暂停答案:A10. 数控车床加工中,使用G2代码表示()。
A. 直线插补B. 快速定位C. 圆弧插补D. 暂停答案:C二、多项选择题(每题2分,共10分)1. 数控车床的主要组成部分包括()。
A. 床身B. 刀塔C. 控制系统D. 伺服电机E. 操作面板答案:ABCDE2. 数控车床加工中,常见的刀具类型有()。
A. 外圆车刀B. 内孔车刀C. 切槽刀D. 螺纹刀E. 端面车刀答案:ABCDE3. 数控车床加工中,刀具补偿包括()。
A. 刀具半径补偿B. 刀具长度补偿C. 刀具磨损补偿D. 刀具位置补偿E. 刀具角度补偿答案:AB4. 数控车床编程时,常用的辅助功能代码包括()。
A. M03B. M05C. M30D. M09E. M06答案:ABCDE5. 数控车床加工中,常见的加工表面有()。
数控试题库及答案数控技术是现代制造业中不可或缺的一部分,它涉及到编程、操作、维护等多个方面。
为了帮助学生和从业人员更好地掌握数控技术,下面是一个数控试题库及答案的示例,供学习和参考。
# 数控试题库及答案一、选择题1. 数控机床的英文缩写是:- A. NC- B. CNC- C. CAD- D. CAM答案:B2. 数控机床的伺服系统主要作用是:- A. 提供电源- B. 驱动机床运动- C. 控制机床温度- D. 监测机床状态答案:B3. 下列哪个不是数控编程中的常见指令?- A. G00- B. M03- C. T01- D. F500答案:D(F指令通常用于指定进给速度)4. 在数控编程中,绝对编程和增量编程的区别是:- A. 绝对编程使用机床坐标系,增量编程使用工件坐标系- B. 绝对编程使用工件坐标系,增量编程使用机床坐标系- C. 两者没有区别- D. 两者的区别在于编程语言答案:A5. 数控机床的刀库主要用于:- A. 存储刀具- B. 快速换刀- C. 调整刀具角度- D. 所有上述选项答案:B二、判断题1. 数控机床的精度只取决于机床本身的制造精度。
(错误)2. 数控编程中的G代码和M代码都是模态代码。
(正确)3. 数控机床的伺服电机可以独立控制每个轴的移动。
(正确)4. 数控机床的数控系统只能用于金属切削加工。
(错误)5. 数控机床的维护不需要定期进行。
(错误)三、简答题1. 简述数控机床的组成。
答案:数控机床主要由数控系统、伺服系统、机床本体、主轴系统、刀库和换刀装置、辅助装置等组成。
2. 解释数控编程中的G代码和M代码的区别。
答案:G代码是运动控制代码,用于控制机床的运动轨迹和速度等;M代码是辅助功能代码,用于控制机床的辅助设备和操作,如换刀、冷却液的开关等。
3. 数控机床的维护包括哪些方面?答案:数控机床的维护包括日常清洁、定期检查、润滑系统维护、电气系统检查、机械部件的检查和调整等。
数控基础试题及答案一、单项选择题(每题2分,共10分)1. 数控机床的控制精度主要取决于()。
A. 机床的刚性B. 机床的精度C. 伺服系统的精度D. 刀具的精度答案:C2. 数控编程中,G代码用于()。
A. 表示刀具半径补偿B. 表示固定循环C. 表示机床坐标系D. 表示程序段结束答案:C3. 在数控车床上,刀具沿Z轴移动的指令是()。
A. G00B. G01C. G02D. G03答案:B4. 数控机床的伺服系统通常包括()。
A. 驱动器和电机B. 传感器和控制器C. 控制器和电机D. 驱动器和传感器答案:A5. 数控机床的刀具补偿功能主要用于()。
A. 调整刀具长度B. 调整刀具半径C. 调整刀具角度D. 调整刀具位置答案:B二、多项选择题(每题3分,共15分)1. 数控机床的主要组成部分包括()。
A. 床身B. 数控系统C. 伺服系统D. 刀具库答案:ABC2. 数控编程中,以下哪些是常用的编程指令()。
A. G代码B. M代码C. T代码D. S代码答案:ABC3. 数控机床的加工精度受哪些因素影响()。
A. 机床的刚性B. 刀具的磨损C. 机床的热变形D. 操作者的技术水平答案:ABC4. 数控机床的伺服系统的作用是()。
A. 驱动机床运动B. 控制机床速度C. 保证加工精度D. 监测机床状态答案:ABC5. 数控机床的刀具补偿功能可以用于()。
A. 补偿刀具磨损B. 补偿刀具长度C. 补偿刀具半径D. 补偿刀具角度答案:ABC三、判断题(每题1分,共10分)1. 数控机床的控制精度只与伺服系统的精度有关。
()答案:×2. 数控编程中,G代码和M代码都可以表示机床的固定循环。
()答案:×3. 在数控车床上,G00指令用于快速定位。
()答案:√4. 数控机床的伺服系统不包括传感器。
()答案:×5. 数控机床的刀具补偿功能不能用于调整刀具长度。
()答案:×6. 数控机床的加工精度只与机床的刚性有关。

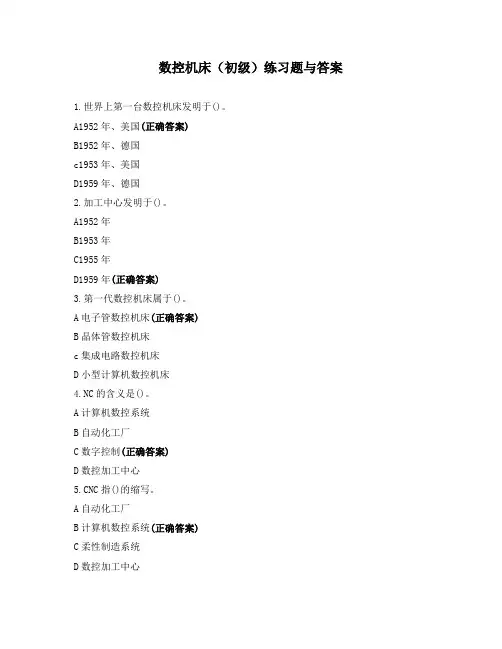

数控机床(初级)练习题与答案1.世界上第一台数控机床发明于()。
A1952年、美国(正确答案)B1952年、德国c1953年、美国D1959年、德国2.加工中心发明于()。
A1952年B1953年C1955年D1959年(正确答案)3.第一代数控机床属于()。
A电子管数控机床(正确答案)B晶体管数控机床c集成电路数控机床D小型计算机数控机床4.NC的含义是()。
A计算机数控系统B自动化工厂C数字控制(正确答案)D数控加工中心C指()的缩写。
A自动化工厂B计算机数控系统(正确答案)C柔性制造系统D数控加工中心6.以下()不属于数控机床的控制介质。
AU盘B盒式磁带C软磁盘D光缆(正确答案)7.现代数控装置均采用CNC形式,以程序化的软件形式实现数控功能,因此又称()。
A硬件数控B软件数控(正确答案)C现代数控D数字控制8.脉冲当量是()。
A每个脉冲信号使伺服电忄膜专过的角度B每个脉冲信号使传动丝杠传过的角度C数控装置输出脉冲数量D每个脉冲信号使机床移动部件的位移量(正确答案)9.()是指数控机床工作台等移动部件的实际运动位置与指令位置的一直程度。
A定位精度(正确答案)B重复定位精度c形状精度D位置精度10.下列叙述正确的是()。
A分辨率是可以消除的最小间隙B分辨率是可以检测的最小位移量(正确答案)C分辨率对零件尺寸没有影响D分辨率可以消除11.Mc是指()的缩写。
A自动化工厂B计算机数控系统C柔性制造系统D数控加工中心(正确答案)12.采用()的位置伺服系统只接收数控系统发出的指令信号,而无反馈信号。
A闭环控制B半闭环控制C开环控制(正确答案)D与控制形式无关13.闭环控制系统的位置检测装置安装装在()。
A传动丝杠上B伺服电机轴端C机床移动部件上(正确答案)D数控装置14.按数控系统的控制方式分类,数控机床分为:开环控制数控机床、()、闭环控制数控机床。
A点位控制数控机床B点位直线控制数控机床C半闭环控制数控机床(正确答案)D轮廓控制数控机床C系统的核心是()。
数控机床复习题及答案一、选择题1. 数控机床的英文缩写是:A. CNCB. CADC. CAMD. CAE答案:A2. 数控机床的控制方式是:A. 手动控制B. 半自动控制C. 全自动控制D. 遥控控制答案:C3. 数控机床的主要组成部分不包括:A. 数控系统B. 伺服系统C. 工作台D. 人工操作员答案:D4. 数控编程中的G代码用于:A. 选择刀具B. 控制机床运动C. 设置工件坐标系D. 选择主轴转速答案:B5. 以下哪个不是数控机床的特点:A. 高精度B. 高效率C. 操作复杂D. 灵活性高答案:C二、填空题6. 数控机床的分类包括车床、铣床、________、________等。
答案:钻床、磨床7. 数控机床的伺服系统主要由________、________和执行元件组成。
答案:控制器、驱动器8. 数控编程中的M代码通常用于_______。
答案:控制机床辅助功能9. 数控机床的精度通常由_______和_______决定。
答案:机械结构、控制系统10. 数控机床的维护包括日常维护、定期维护和_______。
答案:故障维修三、简答题11. 简述数控机床的工作原理。
答案:数控机床的工作原理是通过数控系统接收编程指令,然后通过伺服系统控制机床各轴的精确运动,实现对工件的加工。
12. 数控机床与传统机床相比有哪些优势?答案:数控机床相比传统机床具有加工精度高、加工效率高、加工范围广、自动化程度高、操作简便等优势。
四、计算题13. 若数控机床的X轴移动速度为20mm/s,Y轴移动速度为15mm/s,求在X轴和Y轴同时移动时,机床的合成速度是多少?答案:合成速度V = √(20^2 + 15^2) = √(400 + 225) =√625 = 25mm/s五、论述题14. 论述数控机床在现代制造业中的重要性及其发展趋势。
答案:数控机床作为现代制造业的关键设备,具有高精度、高效率、高自动化的特点,极大地提高了生产效率和产品质量。
数控车床试题及答案期末数控车床试题及答案(期末)一、单项选择题(每题2分,共20分)1. 数控车床的数控系统一般由哪些部分组成?A. 计算机系统、输入输出设备、伺服系统B. 计算机系统、输入输出设备、驱动系统C. 计算机系统、输入输出设备、控制系统D. 计算机系统、输入输出设备、执行机构答案:C2. 数控车床的主轴转速范围通常是多少?A. 0~1000r/minB. 0~2000r/minC. 0~3000r/minD. 0~4000r/min答案:B3. 数控车床的刀具进给速度通常是多少?A. 0.1~10m/minB. 0.1~20m/minC. 0.1~30m/minD. 0.1~40m/min答案:B4. 数控车床的刀具补偿功能主要包括哪些?A. 刀具半径补偿和刀具长度补偿B. 刀具半径补偿和刀具角度补偿C. 刀具长度补偿和刀具角度补偿D. 刀具长度补偿和刀具半径补偿答案:A5. 数控车床的程序段格式中,G代码表示什么?A. 准备功能B. 辅助功能C. 主轴功能D. 刀具功能答案:A6. 数控车床的程序段格式中,M代码表示什么?A. 准备功能B. 辅助功能C. 主轴功能D. 刀具功能答案:B7. 数控车床的程序段格式中,S代码表示什么?A. 准备功能B. 辅助功能C. 主轴功能D. 刀具功能答案:C8. 数控车床的程序段格式中,T代码表示什么?A. 准备功能B. 辅助功能C. 主轴功能D. 刀具功能答案:D9. 数控车床的程序段格式中,F代码表示什么?A. 准备功能B. 辅助功能C. 进给速度D. 刀具功能答案:C10. 数控车床的程序段格式中,M30表示什么?A. 程序结束B. 程序暂停C. 程序开始D. 程序复位答案:A二、多项选择题(每题3分,共15分)1. 数控车床的主要组成部分包括哪些?A. 床身B. 主轴箱C. 刀架D. 尾座答案:ABCD2. 数控车床的控制系统主要包括哪些?A. 计算机系统B. 输入输出设备C. 伺服系统D. 驱动系统答案:ABCD3. 数控车床的刀具补偿功能主要包括哪些?A. 刀具半径补偿B. 刀具长度补偿C. 刀具角度补偿D. 刀具位置补偿答案:AB4. 数控车床的程序段格式中,G代码的功能包括哪些?A. 准备功能B. 辅助功能C. 主轴功能D. 刀具功能答案:A5. 数控车床的程序段格式中,M代码的功能包括哪些?A. 准备功能B. 辅助功能C. 主轴功能D. 刀具功能答案:B三、判断题(每题2分,共20分)1. 数控车床的主轴转速范围通常为0~1000r/min。
数控车工试题及答案一、单项选择题(每题2分,共10分)1. 数控车床的数控系统通常采用哪种控制方式?A. 手动控制B. 半自动控制C. 计算机控制D. 人工控制答案:C2. 在数控车床上加工螺纹时,以下哪个参数是不需要设置的?A. 螺距B. 转速C. 刀具半径补偿D. 刀具寿命答案:D3. 数控车床的刀具自动换刀系统通常由哪些部件组成?A. 刀库和换刀机械手B. 刀库和主轴C. 换刀机械手和主轴D. 刀库和床身答案:A4. 下列哪个选项不是数控车床的特点?A. 加工精度高B. 生产效率高C. 操作复杂D. 适应性强答案:C5. 数控车床加工时,刀具的进给速度通常由什么决定?A. 机床性能B. 工件材料C. 刀具材料D. 所有选项答案:D二、多项选择题(每题3分,共15分)1. 数控车床的编程方法包括哪些?A. 手工编程B. 计算机辅助编程C. 机器语言编程D. 自动编程答案:ABD2. 在数控车床上加工时,刀具的哪些参数需要精确控制?A. 刀具直径B. 刀具长度C. 刀具角度D. 刀具寿命答案:ABC3. 数控车床的维护保养包括哪些内容?A. 定期更换润滑油B. 定期检查刀具磨损C. 定期清洁机床D. 定期检查电气系统答案:ABCD4. 下列哪些因素会影响数控车床的加工精度?A. 机床刚性B. 刀具磨损C. 操作人员技能D. 工件材料硬度答案:ABCD5. 数控车床的常见故障包括哪些?A. 刀具断裂B. 机床过载C. 程序错误D. 电源故障答案:ABCD三、判断题(每题1分,共10分)1. 数控车床的加工精度完全取决于数控系统的精度。
()答案:错误2. 数控车床可以进行多轴联动加工。
()答案:正确3. 数控车床的刀具寿命与加工效率无关。
()答案:错误4. 数控车床的自动换刀系统可以提高加工效率。
()答案:正确5. 数控车床的编程语言是机器语言。
()答案:错误6. 数控车床的维护保养是保证加工质量的关键。

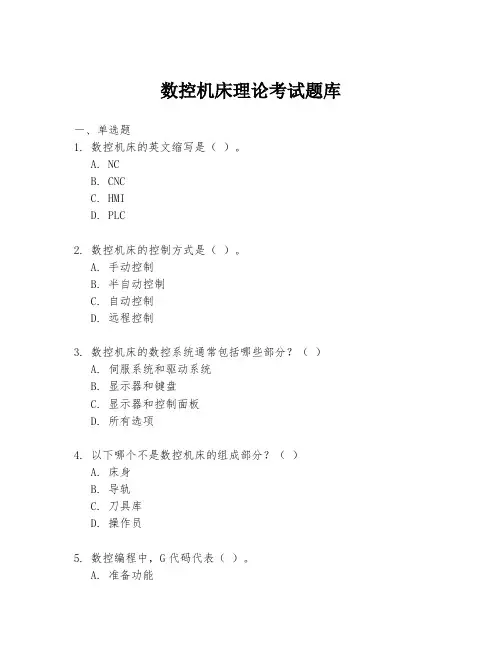

数控机床理论考试题库一、单选题1. 数控机床的英文缩写是()。
A. NCB. CNCC. HMID. PLC2. 数控机床的控制方式是()。
A. 手动控制B. 半自动控制C. 自动控制D. 远程控制3. 数控机床的数控系统通常包括哪些部分?()A. 伺服系统和驱动系统B. 显示器和键盘C. 显示器和控制面板D. 所有选项4. 以下哪个不是数控机床的组成部分?()A. 床身B. 导轨C. 刀具库D. 操作员5. 数控编程中,G代码代表()。
A. 准备功能C. 刀具功能D. 程序编号6. 在数控编程中,M代码用于表示()。
A. 移动指令B. 辅助功能C. 主轴控制D. 刀具选择7. 以下哪个是数控机床的伺服系统的主要功能?()A. 提供动力B. 控制速度C. 精确定位D. 调节温度8. 数控机床的精度通常由以下哪个部件决定?()A. 电机B. 导轨C. 伺服系统D. 刀具9. 数控机床的刀具库主要用于()。
A. 存储数据B. 存储程序C. 存储刀具D. 存储工件10. 数控机床的自动换刀系统通常使用哪种装置?()A. 机械手B. 传送带D. 液压装置二、多选题11. 数控机床的特点包括()。
A. 高精度B. 高效率C. 高自动化D. 高成本12. 数控机床的维护包括以下哪些方面?()A. 清洁B. 润滑C. 校准D. 修理13. 数控机床的伺服系统可以采用以下哪些类型?()A. 液压伺服系统B. 电气伺服系统C. 气动伺服系统D. 机械伺服系统14. 数控编程中,以下哪些属于编程语言的组成部分?()A. G代码B. M代码C. O代码D. T代码15. 数控机床的控制系统可以采用以下哪些类型?()A. 开环控制系统B. 闭环控制系统C. 半闭环控制系统D. 全闭环控制系统三、判断题16. 数控机床的数控系统是机床的核心部分,负责接收指令并控制机床的各个动作。
()17. 数控机床的导轨是机床运动的导向部件,其精度直接影响机床的加工精度。
数控机床考试题库及答案一、单项选择题1. 数控机床的数控系统通常采用哪种计算机系统?A. 个人计算机B. 工业计算机C. 嵌入式计算机D. 通用计算机答案:C2. 数控机床的伺服系统的作用是什么?A. 控制机床的启动和停止B. 执行数控系统的指令C. 监测机床的运行状态D. 维护机床的清洁答案:B3. 数控机床的刀具库通常安装在哪个位置?A. 机床的顶部B. 机床的侧面C. 机床的底部D. 机床的内部答案:A4. 数控机床加工过程中,刀具的更换是由哪个系统完成的?A. 主轴系统B. 伺服系统C. 自动换刀系统D. 冷却系统答案:C5. 数控机床的精度通常由哪个参数来衡量?A. 机床的尺寸B. 机床的重量C. 加工的表面粗糙度D. 机床的刚度答案:C二、多项选择题1. 数控机床的主要组成部分包括哪些?A. 数控系统B. 伺服系统C. 驱动系统D. 刀具库E. 机床主体答案:A, B, C, E2. 数控机床加工过程中,哪些因素会影响加工精度?A. 刀具的磨损B. 机床的振动C. 材料的硬度D. 操作者的技术水平E. 环境温度的变化答案:A, B, E三、判断题1. 数控机床的编程语言通常采用G代码。
答案:正确2. 数控机床的加工速度比普通机床慢。
答案:错误3. 数控机床可以实现多轴联动加工。
答案:正确四、简答题1. 简述数控机床与普通机床的主要区别。
答案:数控机床与普通机床的主要区别在于数控机床采用计算机控制,能够自动完成复杂的加工任务,而普通机床则需要人工操作。
2. 描述数控机床加工过程中的自动换刀过程。
答案:数控机床加工过程中的自动换刀过程通常包括刀具识别、刀具库选择、刀具更换和刀具定位等步骤,整个过程由自动换刀系统控制完成。
五、计算题1. 假设某数控机床的加工精度为0.01mm,试计算加工一个直径为100mm的圆时,加工误差的最大值。
答案:加工误差的最大值为0.01mm。
数控试题库及答案一、单选题1. 数控机床的数控系统通常由哪几部分组成?A. 计算机硬件、计算机软件、输入输出设备B. 计算机硬件、计算机软件、伺服系统C. 计算机硬件、伺服系统、输入输出设备D. 计算机软件、伺服系统、输入输出设备答案:B2. 以下哪个不是数控机床的伺服系统?A. 步进电机B. 直流电机C. 交流电机D. 液压系统答案:D3. 数控机床的编程语言中,G代码表示什么?A. 准备功能B. 辅助功能C. 刀具功能D. 主轴功能答案:A4. 在数控加工中,刀具半径补偿的作用是什么?A. 改变刀具的切削速度B. 改变刀具的切削深度C. 修正刀具半径对加工路径的影响D. 修正刀具长度对加工路径的影响答案:C5. 数控机床的坐标系中,X轴通常表示什么方向?A. 横向B. 纵向C. 垂直方向D. 旋转方向答案:A二、多选题1. 数控机床的组成部分包括哪些?A. 床身B. 传动系统C. 控制系统D. 刀具E. 工件答案:ABC2. 数控加工的特点有哪些?A. 高精度B. 高效率C. 灵活性D. 批量生产E. 复杂性答案:ABC3. 数控编程中,M代码用于表示什么?A. 主轴转速B. 刀具更换C. 冷却液的开关D. 程序结束E. 程序暂停答案:CDE三、判断题1. 数控机床的伺服系统是数控系统的核心部分。
(对)2. 数控机床的编程语言中,G代码用于表示辅助功能。
(错)3. 数控机床的坐标系中,Z轴通常表示横向。
(错)4. 数控加工中,刀具半径补偿可以修正刀具长度对加工路径的影响。
(错)5. 数控机床的编程语言中,M代码用于表示准备功能。
(对)四、简答题1. 简述数控机床的工作原理。
答:数控机床的工作原理是通过数控系统接收输入的程序代码,经过处理后控制机床的运动和动作,实现工件的加工。
2. 数控机床的伺服系统有哪些类型?答:数控机床的伺服系统主要有步进电机伺服系统、直流伺服系统和交流伺服系统。
3. 数控编程中,刀具半径补偿的作用是什么?答:刀具半径补偿的作用是在数控编程中修正由于刀具半径存在而对加工路径产生的影响,以保证加工精度。
可编辑修改精选全文完整版数控机床操作相关试题和答案一、单项选择题(本大题共10小题,每小题4分,共40分)1.采用数控加工的零件应该是(C)。
A.大批量B.形状简单,大批量C.精密,小批量2.( C )是数控机床上的一个固定基准点,一般位于各轴正向极限。
A.刀具参考点B.工件零点C.机床参考点3.数控机床是在(B)诞生的A.日本 B.美国C。
英国D。
德国4.数控铣床默认的平面是( A )A.XY平面B、YZ平面C、XZ平面5.用于机床开关指令的辅助功能的指令代码是(C)。
A、F代码B、S 代码C、M代码6.G00指令移动速度值是( B )。
A.数控程序指定B.机床参数指定C.操作面板指定7.( C )指令使主轴启动反转。
A.M03 B.M01 C.M048.数控机床主轴以800转/分转速正转时,其指令应是( A )。
A.M03 S800 B.M04 S800 C.M05 S8009.数控机床的核心是(B)A.伺服系统B。
数控系统C。
反馈系统D。
传动系统10.脉冲当量是数控机床运动轴移动的最小单位,广州数控980TD系统最小的移动脉冲当量是(A)|A.0.001mm B。
0。
01 mm C。
0。
1 mm D. 1 mm二、判断题:在对的()对打上√,错的()打上×。
(每小题3分,共30分)1.数控机床编程中绝对值和增量值编程不能放在同一程序段中。
(×)2.同组指令可以编制在同一程序段内。
(×)3.G代码可以分为模态G代码和非模态G代码。
(√)4.在数控车床加工过程中,车螺纹时可以随时调整主轴速度和进给速度。
(×)5.数控机床的初始状态指数控机床通电后具有的状态,也称为数控系统内部默认的状态。
(√)6.常用的位移机构有步进电机、直流伺服电机、交流伺服电机。
(√)7.一个主程序中只能有一个子程序。
(×)8.不同结构布局的数控机床有不同的运动方式,但无论何种形式,编程时都认为刀具相对于工件运动。
数控机床习题一、单选题1.机床在切削热、摩擦热等内外热源的影响下,各个部件将发生不同程度的热变形,使工件与刀具之间相对位置关系遭到破坏,从面影响工件的加工精度,下列(D、数控铣床主轴箱采卸荷装置平衡载荷)措施减少热变形无效。
2.数控机床安装测量与反馈装置的作用是为了(B、提高机床的定位精度)3.欲加工一条与X轴成30°的直线,应采用(C、轮廓控制)数控机床。
4.数控机床解决了在普通机床加工中存在的一系列缺点和不足,为(单件、小批量生产)的精密复杂零件提供了自动化加工手段同。
5.静压导轨与滚动导轨相比,其抗振性(A 前者优于后者)。
6.滚动丝杠螺母副消除间隙的主要目的是(B提高反向传动精度)。
7.在采用全数字伺服系统的基础上,采用下图所示(D、直线电机)直接驱动机床工作台实现“零传动”伺服进给方式。
8.在下列特点中,(B变速范围窄)不是数控机床主传动系统具有的特点。
9.ATC是(A自动换刀系统),采用ATC后数控加工的辅助时间主要用于工件的安装和调整。
10、滚珠丝杠预紧的目的是(C消除箱内间隙和提高传动刚度)。
11.下列(D回转轴原点的返回精度)检验属于定位精度检验。
12.数控机床进给系统采用齿轮副时,为了提高传动精度应该有消除(C齿侧间隙)措施。
13.数控电火花加工机床可以加工(A导电材料)。
14.(C液压装置)机构输出力大,机械结构更紧凑、动作平稳可靠,易于调节和噪声较小,但当工作介质液渗漏时会污染环境。
15.下图2所示(A、激光干涉仪)是精密测量数控机床精度的检测工具。
16世界上第一台数控机床是在(B、美)国研制成功的。
17数控机床进给系统中采用齿轮副时,如果不采用消隙措施,将会(D、造成反向间隙)18测量与反馈装置的作用是为(C提高机床的精度)19按照运动轨迹控制分类,加工中心属于(B、轮廓控制)20.液压和气动装置在数控车床中不能用于(A、交流伺服电机的控制)21.(A、润滑装置)属于数控机床的辅助装置。
数控机床编程入门基础单选题100道及答案解析1. 数控机床坐标系采用的是()。
A. 左手笛卡尔坐标系B. 右手笛卡尔坐标系C. 极坐标系D. 圆柱坐标系答案:B解析:数控机床坐标系通常采用右手笛卡尔坐标系。
2. 在数控编程中,G00 指令的功能是()。
A. 直线插补B. 快速点定位C. 圆弧插补D. 暂停答案:B解析:G00 指令用于快速点定位。
3. G01 指令是()。
A. 快速点定位B. 直线插补C. 圆弧插补D. 暂停答案:B解析:G01 指令实现直线插补功能。
4. 数控编程中,F 指令表示()。
A. 进给速度B. 主轴转速C. 刀具编号D. 辅助功能答案:A解析:F 指令用于指定进给速度。
5. 数控机床的核心是()。
A. 数控系统B. 伺服系统C. 机床本体D. 检测装置答案:A解析:数控系统是数控机床的核心部分。
6. 以下指令中,()不是模态指令。
A. G01B. G02C. G04D. G90答案:C解析:G04 是非模态指令,只在本程序段有效。
7. 在数控车削中,T 指令是()。
A. 刀具功能B. 主轴功能C. 辅助功能D. 准备功能答案:A解析:T 指令用于指定刀具功能。
8. G91 指令表示()。
A. 绝对坐标编程B. 增量坐标编程C. 混合坐标编程D. 以上都不对答案:B解析:G91 表示增量坐标编程。
9. 圆弧插补指令G02/G03 中,I、J、K 表示()。
A. 圆弧起点坐标B. 圆弧终点坐标C. 圆心相对于圆弧起点的增量坐标D. 圆心坐标答案:C解析:I、J、K 表示圆心相对于圆弧起点的增量坐标。
10. 数控铣床中,G17 指令表示选择()平面。
A. XY 平面B. XZ 平面C. YZ 平面D. 以上都不对答案:A解析:G17 指令选择XY 平面。
11. 数控编程中,M03 指令表示()。
A. 主轴正转B. 主轴反转C. 主轴停止D. 冷却液开答案:A解析:M03 表示主轴正转。
数控机床习题一、单选题1.机床在切削热、摩擦热等内外热源的影响下,各个部件将发生不同程度的热变形,使工件与刀具之间相对位置关系遭到破坏,从面影响工件的加工精度,下列(D、数控铣床主轴箱采卸荷装置平衡载荷)措施减少热变形无效。
2.数控机床安装测量与反馈装置的作用是为了田、提高机床的定位精度)3.欲加工一条与X轴成30°的直线,应采用(C、轮廓控制)数控机床。
4.数控机床解决了在普通机床加工中存在的一系列缺点和不足,为(单件、小批量生产)的精密复杂零件提供了自动化加工手段同。
5.静压导轨与滚动导轨相比,其抗振性(A前者优于后者)。
6.滚动丝杠螺母副消除间隙的主要目的是(B提高反向传动精度)。
7.在采用全数字伺服系统的基础上,采用下图所示D、直线电机)直接驱动机床工作台实现“零传动”伺服进给方式。
图1 电动机8.在下列特点中,(B变速范围窄)不是数控机床主传动系统具有的特点。
9. ATC是(A自动换刀系统),采用ATC后数控加工的辅助时间主要用于工件的安装和调整。
10、滚珠丝杠预紧的目的是(C消除箱内间隙和提高传动刚度)。
11.下列(D回转轴原点的返回精度)检验属于定位精度检验。
12.数控机床进给系统采用齿轮副时,为了提高传动精度应该有消除(C齿侧间隙)措施。
13.数控电火花加工机床可以加工(A导电材料)。
14.(C 液压装置)机构输出力大,机械结构更紧凑、动作平稳可靠,易于调节和噪声较小,但当工作介质液渗漏时会污染环境。
15.下图2所示(A、激光干涉仪)是精密测量数控机床精度的检测工具。
16世界上第一台数控机床是在(B、美)国研制成功的。
17数控机床进给系统中采用齿轮副时,如果不采用消隙措施,将会(口、造成反向间隙)18测量与反馈装置的作用是为(C提高机床的精度)19按照运动轨迹控制分类,加工中心属于(B、轮廓控制)20.液压和气动装置在数控车床中不能用于(A、交流伺服电机的控制)21. (A、润滑装置)属于数控机床的辅助装置。
数控车床考试试题和答案一、单项选择题(每题2分,共20分)1. 数控车床的数控系统是采用()。
A. 步进电机B. 伺服电机C. 直流电机D. 交流电机答案:B2. 数控车床的主轴箱内装有()。
A. 齿轮B. 丝杠C. 导轨D. 轴承答案:A3. 数控车床的刀架上可以安装()。
A. 车刀B. 铣刀C. 钻头D. 镗刀答案:A4. 数控车床的控制系统通常采用()。
A. 开环控制B. 闭环控制C. 半闭环控制D. 混合控制答案:B5. 数控车床的刀具补偿功能主要用于()。
A. 刀具长度补偿B. 刀具半径补偿C. 刀具磨损补偿D. 刀具位置补偿答案:B6. 数控车床的编程语言中,G代码用于()。
A. 程序开始B. 程序结束C. 刀具移动D. 主轴转速答案:C7. 数控车床的自动换刀装置通常采用()。
A. 机械手B. 转塔刀架C. 电动刀架D. 手动换刀答案:B8. 数控车床的主轴转速范围通常由()决定。
A. 电机B. 变频器C. 齿轮箱D. 导轨答案:B9. 数控车床的刀具夹紧方式通常为()。
A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 电动夹紧答案:B10. 数控车床的加工精度通常由()决定。
A. 刀具B. 机床C. 材料D. 操作者答案:B二、多项选择题(每题3分,共15分)11. 数控车床的主要组成部分包括()。
A. 床身B. 工作台C. 主轴箱D. 刀架答案:ACD12. 数控车床的刀具材料可以是()。
A. 高速钢B. 硬质合金C. 陶瓷D. 金刚石答案:ABCD13. 数控车床的加工对象包括()。
A. 轴类零件B. 盘类零件C. 齿轮D. 箱体答案:ABC14. 数控车床的控制系统功能包括()。
A. 程序存储B. 刀具补偿C. 自动换刀D. 故障诊断答案:ABCD15. 数控车床的加工特点包括()。
A. 高精度B. 高效率C. 复杂性D. 灵活性答案:ABCD三、判断题(每题2分,共20分)16. 数控车床的主轴箱内装有丝杠。
数控机床》第四套单项选择题(共15题,共45分)1.滚珠丝杠预紧的目的是()。
A增加阻尼比,提高抗振性B提高运动平稳性C消除轴向间隙和提高传动刚度D加大摩擦力,使系统能自锁。
参考答案:C2.数控机床的液压系统的控制属于机床的逻辑控制,由()完成。
A脉冲编码器B可编程控制器C伺服驱动控制器D以上答案都不对参考答案:B3.对加工中心的()检验,属于定位精度检验。
AX、Y、Z坐标轴的相互垂直度B工作台面的平行度C圆弧铣削精度D回转轴原点的返回精度参考答案:D4.并联机床是突破传统机床结构的最新一代的数控机床,()不是并联机床的优点。
A机械结构比同等功能的传统机床简单B便于制造,有利于降低制造成本C控制简单D以上答案都不对参考答案:C5.()是整台数控机床的基础和框架,支承机床的各主要部件,并使它们在静止或运动中保持相对正确的位置。
A主传动系统B进给传动系统C辅助装置D基础支承件参考答案:D6.()属于数控机床的辅助装置。
A润滑装置B伺服电机C立柱D床身参考答案:A7.加工中心按照功能特征分类,可分为()、钻削和复合加工中心。
A刀库+主轴换刀B卧式C镗铣D三轴参考答案:C8.数控机床的故障按故障现象分类,可分为()和随机性故障两大类。
A可重复故障B系统故障C可恢复性故障D机械故障参考答案:A9.全闭环控制数控机床比开环及半闭环控制数控机床()。
A稳定性好B故障率低C精度低D精度高参考答案:D10.()是数控机床实现自动加工的核心,是整个数控机床的灵魂所在。
A机床本体B数控系统C输入输出装置D伺服装置参考答案:B11.一般数控电火花线切割机床加工的特点有()。
A金属材料的硬度和韧性不影响加工速度B不能加工精细细小,形状复杂的工件C不需要脉冲电源D可以加工盲孔类和阶梯型面类零件参考答案:A12.位置检测装置是位置控制闭环系统的重要组成部分,是保证数控机床()的关键。
A精度B稳定性C效率D速度参考答案:A14.()装置机构输出力大,机械结构更紧凑、动作平稳可靠,易于调节和噪声较小,但当工作介质液渗漏时会污染环境。
1.确定数控机床坐标系时首先要确定Z轴方向,它是沿提供切削功率的主轴轴线方向。
2.主轴最高转速受电动机功率、所采用的轴承以及润滑系统等几个方面的限制。
3.机床的抗振性是指机床工作时,抵抗由_自身_以及冲击载荷所引起振动的能力。
4.脉冲发生器有二种类型:绝对式和_增量式_式。
6.在数控机床上以某一进给速度加工圆弧时,当伺服系统两轴的增益相同时,进给速度愈大,则轮廓误差__愈大___。
7.一般的数控机床常采用电气补偿法进行反向间隙和螺距累积误差的补偿,以提高__步进伺服系统___精度。
8.在FANUCl5系统中可以进行主轴的位置控制,其方法是在数控机床的主轴电机上安装__脉冲编码器(或回转编码器) ___。
9.一个典型CNC系统一般由数控计算机、程序输入/输出装置和___CNC装置_ 三部分组成。
10.刀具补偿分为半径补偿,____长度___补偿。
11.G代码中,模态代码表示在程序中一经被应用,直到出现同组的任一G代码时才失效;非模态代码代码表示只在本程序段中有效。
12.数控系统的诊断程序一般有启动诊断、在线诊断和离线诊断等几种。
13.加工中心自动选刀的方式分为顺序选刀和___编码选刀__两种。
14.旋转变压器和感应同步器根据励磁绕组供电方式的不同,可分为鉴相工作方式和鉴幅工作方式。
15.伺服系统的作用是把来自数控装置的脉冲指令转换为机床移动部件的移动。
16.改变刀具半径补偿值的大小可以实现同一轮廓的粗、精加工。
17.自动编程系统对工件源程序的处理可分为___ 翻译处理和数值计算___和后置信息处理两个阶段。
18.改变刀具半径补偿值的左右可以实现同一轮廓的凸模和凹模的加工。
19.在CNC系统中,刀具补偿的作用是把工件轮廓轨迹转换成____刀具中心轨迹__。
20.用于CNC系统的PLC有两种:通用型PLC和内置式PLC 。
21.数控铣削加工需要增加一个回转坐标或准确分度时,可以使用配备回转工作台或使用分度工作台。
22.在早期的CNC系统和现有的一些经济型的CNC系统中多采用_单_微处理器结构。
23.数控机床的每个坐标轴各有一套独立的_坐标系_,以控制伺服电机按规定的要求运转。
24.自动编程系统对工件源程序的处理可分为_翻译处理和数值计算____和后置信息处理两个阶段。
25.有一段过原点的直线OA,终点A的坐标值是(4,5)。
采用逐点比较法直线插补时,刀具从直线起点O开始插补,若步长为l,加工完该段直线所需要的插补循环数为__9__。
26.带有自动换刀系统,并能一次装夹工作后,自动连续完成铣、钻、镗、攻螺纹等加工的
数控机床称为加工中心。
27.数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的2倍。
28.程序编制可分为手工编程和自动编程。
29.数控技术中常用的插补算法有数据采样插补法和脉冲增量插补法两类。
30.伺服系统由伺服驱动电路和执行元件组成。
31.随着电子技术和计算机技术的发展,数控系统经历了采用电子管、晶体管、集成电路直到把__微型计算机____引进数控系统的过程。
32.自动编程系统对工件源程序的处理可分为___翻译处理和数值计算______和后置信息处理两个阶段。
33.在CNC系统中,刀具补偿包括___刀具长度补偿______和刀具半径补偿。
34.加工中心自动选刀的方式分为顺序选刀和__编码选刀____两种。
35.传感器是将一种物理量转换为另一种_____物理量_____的装置。
36.一般光栅传感器输出信号为四路依次相差____180°_______的正弦信号或方波信号。
38.反映步进电机最大动态转矩与脉冲频率关系的曲线称为____转矩—脉冲特性曲线____。
39.数控机床上以某一进给速度加工圆弧时,当伺服系统两轴的增益相同时,加工圆弧的半径愈大,则轮廓误差____愈大___。
一、简答题
1、数控机床对进给系统机械部分总的要求是什么?
答:
a)运动件间的摩擦阻力小
b)消除传动系统中的间隙
c)传动系统中的精度和刚度高
d)减小运动惯量,具有适当的阻尼
2、滚珠丝杠副进行预紧的目的是什么?简述“双螺母垫片式”预紧方法的工作原理。
答:
目的是:使两个螺母产生轴向位移,以消除它们之间的间隙和旋加预紧力。
“双螺母垫片式”预紧方法的工作原理是:利用螺纹来调整实现预紧的结构,两个螺母以平键与外套相连,其中右边的一个螺母外伸部分有螺纹,用两个锁紧螺母能使螺母相对丝杆作轴向运动。
3、简述模态代码。
答:
模态代码又称续效代码,表示该代码在一个程序段中被使用后就一直有效,值得同组的其他任一代码时才失效。
4、试说明数据采样法的特点?
答:
特点:把加工一段直线或圆弧的整段时间细分为许多相等的时间间隔,称为单位时间间隔(或插补周期)。
每经过一个单位时间间隔就进行一次插补计算,算出在这一时间间隔内各坐标轴的进给量,边计算,边加工,直至加工终点。
5 、说明G00和G01的含义及其格式。
答:含义如下:
G00:点定位;G01:直线插补
格式如下:
G00 X—Y—Z—
其中X、Y、Z为目标点的绝对或增量坐标。
G01 X—Y—Z—F—
其中X、Y、Z为直线终点的绝对或增量坐标;F为沿插补方向的进给速度。
6、试说明基准脉冲插补法的特点?
答:
基准脉冲插补法的特点是每次插补结束仅产生一个行程增量,以一个个脉冲的形式输出给各进给轴的伺服电动机。
7.试述数控机床主轴电动机应具备的性能。
答:
要求其主传动有较大的调速范围和较高的最高转速,一边在各种切削条件下获得最佳切削速度,从而满足加工精度和生产率的要求。
8.简述开环伺服系统的工作原理。
答:
数控系统发出指令脉冲经过驱动线路变换域放大,传给步进电动机。
步进电动机每接受一个指令脉冲,就旋转一个角度,在通过齿轮副和丝杆螺母副带动机床工作台移动。
9.以鉴相型感应同步器为例,简述其位移测量原理。
答:
位移测量原理如下:
根据旋转变压器转子绕组中感应电势的相位来确定被测位移大小。
10.计算加在进给伺服电动机轴上的负载转矩时,应充分考虑哪几方面的问题?
答:
考虑的方面有:当机床作空载运行时,在整个速度范围内,加在伺服电机轴上的负载转矩应在电机的连续额定转矩范围内,即在工作曲线的连续工作区;最大负载转矩,加载
周期及过载时间应在特性曲线的允许范围内。
加在电机轴上的负载转矩可以折算出加到电机轴上的负载转矩。
11.试简述光栅传感器安装时,对安装基面有什么要求?
答:
光栅主尺及读数头分别安装在机床相对运动的两个部件上。
用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。
千分表固定在床身上,移动工作台,要求达到平行度为0.1mm/1000mm以内。
12.简述减少机床热变形的措施。
答:
措施有:采用合适的冷却系统,实时的温度检测,适时的清理加工残屑等等。
13、在数控加工工序设计时,要选择确定的工艺基准有哪些?各有何作用?
答:工艺基准有:
对刀点,作用是:刀具相对于工件运动的起点;
换刀点,作用是:更换刀具的安全位置。
14、数控机床按控制方式分可分为哪几大类?
答:
分为三类:开环控制的数控机床,闭环控制的数控机床,半闭环控制的数控机床。
15.数控编程中为什么要进行一些数学计算?
答:
根据工件的图样要求,按照已确定的加工路线和允许的编程误差,计算出数控系统所需要的数据。
包含基点和节点的计算、刀位点轨迹的计算、辅助计算等位编程做准备。
C系统中光电隔离电路的主要作用是什么?
答:光电隔离电路的主要作用起电器隔离和电平转换作用。
最新文件仅供参考已改成word文本。
方便更改。
