05交流电弧的灭弧原理2讲解

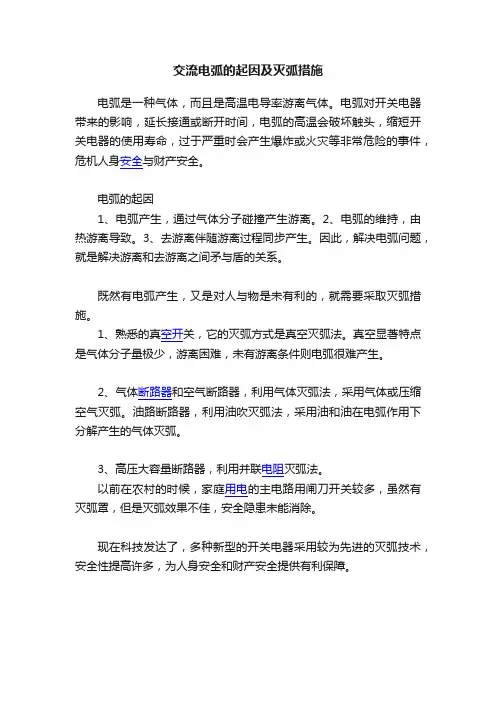

交流电弧的起因及灭弧措施
电弧是一种气体，而且是高温电导率游离气体。

电弧对开关电器带来的影响，延长接通或断开时间，电弧的高温会破坏触头，缩短开关电器的使用寿命，过于严重时会产生爆炸或火灾等非常危险的事件，危机人身安全与财产安全。

电弧的起因
1、电弧产生，通过气体分子碰撞产生游离。

2、电弧的维持，由热游离导致。

3、去游离伴随游离过程同步产生。

因此，解决电弧问题，就是解决游离和去游离之间矛与盾的关系。

既然有电弧产生，又是对人与物是未有利的，就需要采取灭弧措施。

1、熟悉的真空开关，它的灭弧方式是真空灭弧法。

真空显著特点是气体分子量极少，游离困难，未有游离条件则电弧很难产生。

2、气体断路器和空气断路器，利用气体灭弧法，采用气体或压缩空气灭弧。

油路断路器，利用油吹灭弧法，采用油和油在电弧作用下分解产生的气体灭弧。

3、高压大容量断路器，利用并联电阻灭弧法。

以前在农村的时候，家庭用电的主电路用闸刀开关较多，虽然有灭弧罩，但是灭弧效果不佳，安全隐患未能消除。

现在科技发达了，多种新型的开关电器采用较为先进的灭弧技术，安全性提高许多，为人身安全和财产安全提供有利保障。

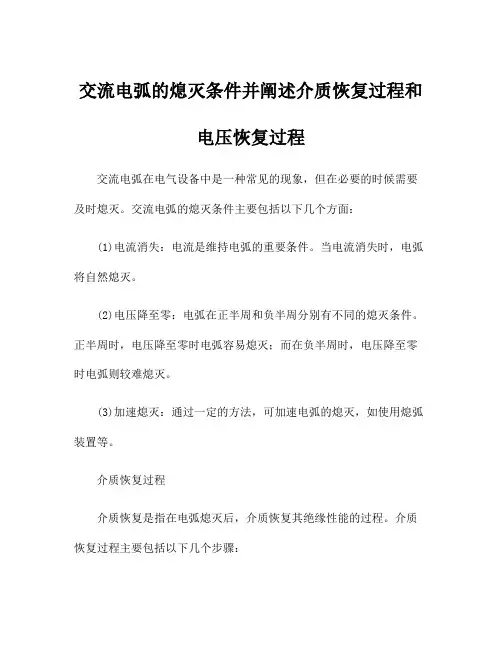

交流电弧的熄灭条件并阐述介质恢复过程和电压恢复过程交流电弧在电气设备中是一种常见的现象，但在必要的时候需要及时熄灭。

交流电弧的熄灭条件主要包括以下几个方面：(1)电流消失：电流是维持电弧的重要条件。

当电流消失时，电弧将自然熄灭。

(2)电压降至零：电弧在正半周和负半周分别有不同的熄灭条件。

正半周时，电压降至零时电弧容易熄灭；而在负半周时，电压降至零时电弧则较难熄灭。

(3)加速熄灭：通过一定的方法，可加速电弧的熄灭，如使用熄弧装置等。

介质恢复过程介质恢复是指在电弧熄灭后，介质恢复其绝缘性能的过程。

介质恢复过程主要包括以下几个步骤：(1)电弧熄灭：当电弧熄灭后，介质将停止受到电弧的影响。

(2)气体冷却：在电弧熄灭后，周围的气体将会迅速冷却，使介质恢复其原有的温度状态。

(3)电场消失：电弧熄灭后，介质周围的电场将逐渐消失，恢复其原有的电场状态。

(4)离子重新结合：电弧产生时，空气中的分子将被电离，形成大量的离子。

在电弧熄灭后，这些离子将重新结合形成分子，使介质恢复其本来的状态。

电压恢复过程电弧熄灭后，系统中的电压将逐渐恢复到正常的状态。

电压恢复过程主要包括以下几个步骤：(1)电网恢复：在电弧熄灭后，电网将逐渐恢复其原有的电压状态。

(2)电容放电：在电弧熄灭后，系统中的电容将逐渐放电，使电压逐渐恢复到正常状态。

(3)电感消磁：在电弧熄灭后，系统中的电感将逐渐消磁，使电压逐渐恢复到正常状态。

(4)系统稳定：在电弧熄灭后，系统中的各种元件和设备将逐渐恢复其原有的稳定状态，电压也将逐渐恢复到正常状态。

以上就是交流电弧的熄灭条件、介质恢复过程和电压恢复过程的相关内容。

交流电弧是电气设备中常见的现象，正确的控制熄灭条件以及及时的介质和电压恢复过程对于保障设备的安全运行至关重要。

希望以上内容能对您有所帮助。

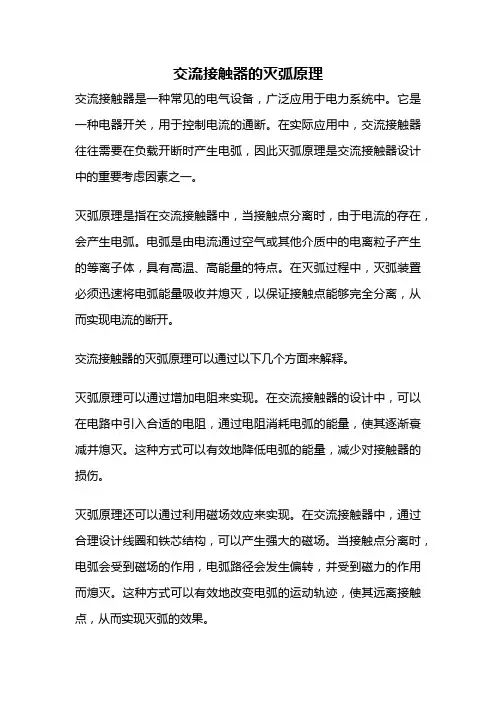

交流接触器的灭弧原理交流接触器是一种常见的电气设备，广泛应用于电力系统中。

它是一种电器开关，用于控制电流的通断。

在实际应用中，交流接触器往往需要在负载开断时产生电弧，因此灭弧原理是交流接触器设计中的重要考虑因素之一。

灭弧原理是指在交流接触器中，当接触点分离时，由于电流的存在，会产生电弧。

电弧是由电流通过空气或其他介质中的电离粒子产生的等离子体，具有高温、高能量的特点。

在灭弧过程中，灭弧装置必须迅速将电弧能量吸收并熄灭，以保证接触点能够完全分离，从而实现电流的断开。

交流接触器的灭弧原理可以通过以下几个方面来解释。

灭弧原理可以通过增加电阻来实现。

在交流接触器的设计中，可以在电路中引入合适的电阻，通过电阻消耗电弧的能量，使其逐渐衰减并熄灭。

这种方式可以有效地降低电弧的能量，减少对接触器的损伤。

灭弧原理还可以通过利用磁场效应来实现。

在交流接触器中，通过合理设计线圈和铁芯结构，可以产生强大的磁场。

当接触点分离时，电弧会受到磁场的作用，电弧路径会发生偏转，并受到磁力的作用而熄灭。

这种方式可以有效地改变电弧的运动轨迹，使其远离接触点，从而实现灭弧的效果。

灭弧原理还可以通过利用电磁力来实现。

在交流接触器的设计中，可以通过合理布置线圈和铁芯结构，产生电磁力。

当接触点分离时，电弧会受到电磁力的作用，电弧路径会发生偏转，并受到电磁力的作用而熄灭。

这种方式可以通过调节电磁力的大小和方向，精确控制电弧的运动轨迹，实现灭弧的效果。

灭弧原理还可以通过利用气体的特性来实现。

在交流接触器的设计中，可以在接触器内部填充合适的灭弧气体，如二氧化硫、氟化氮等。

当接触点分离时，电弧会在灭弧气体中形成，气体会对电弧产生压力和冷却作用，使电弧迅速衰减并熄灭。

这种方式可以通过选择合适的灭弧气体，优化灭弧效果，并减少对接触器的损伤。

交流接触器的灭弧原理是通过各种方式来消除电弧能量，实现电流的断开。

灭弧原理的选择和设计对于交流接触器的性能和可靠性至关重要。

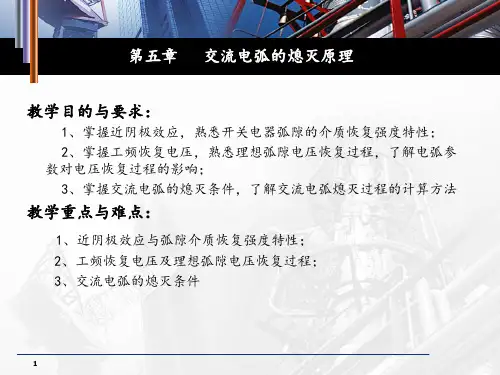

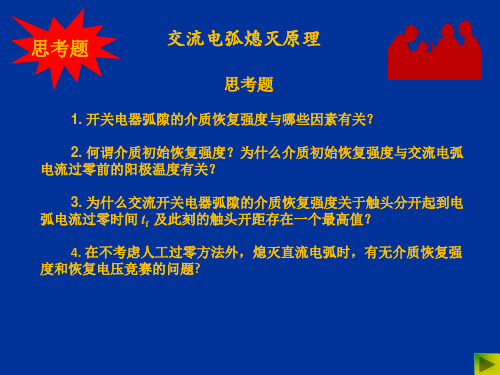

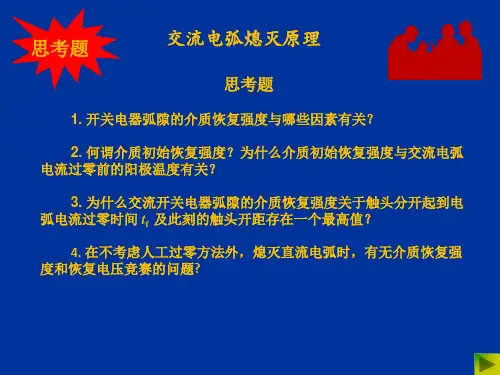

掌握交流电弧的熄灭原理（1）说明交流电弧伏安特性的特点。

交流电流的瞬时值随时间变化，每周期内有两次过零点。

电流经过零点时，弧隙的输入能量等于零，电弧温度下降并自然熄灭。

而后随着电压和电流的变化，电弧重新燃烧。

因此，交流电弧的燃烧，实际上就是电弧点燃、熄灭的循环过程，这个特点也反映在它的伏安特性中。

（2）说明交流电弧的熄灭原理。

交流电弧电流通过零点时，由于电源停止供给电弧能量，热游离迅速下降，为电弧的最终熄灭创造了最有利的条件，此时只要采取一定的消游离措施，使少量的剩余离子复合，就能防止电弧在下半周重燃，使电弧最终熄灭。

（3）什么是近阴极效应。

电流过零后，两级改变极性，原来的阴极改变为新的阳极，而原来的阳极改变为新的阴极。

电场方向的改变，弧隙中剩余电子和离子的运动方向也应随之改变。

但是由于电子的质量远比正离子质量小得多，因而电子的运动方向改变要远比正离子灵敏得多，形成电流很快向新的阳极运动，而正离子在此瞬间几乎停止在原地，来不及向新的阴极运动。

新的阴极此时还不能形成强电场发射与热发射。

因此，在新的阴极附近就存在一层没有电子而只有正离子的空间，相当于形成了一薄层绝缘介质。

从电路的角度来看，必须加一定的电压才能将此绝缘薄层击穿，电弧才会重燃，弧隙重新导电。

这个击穿电压值称为弧隙的起始介质强度。

起始介质强度在电流过零后就会出现，这种在交流电弧电流过零后弧隙几乎立即出现一定的介质强度现象，称为交流电弧的近阴极效应。

（4）说明电弧的熄灭过程。

交流电弧过零点时，弧隙的输入能量等于零，电弧温度下降，自然熄灭。

在交流电弧熄灭过程中有两个方面的因素要加以考虑。

1.交流电弧电流过零是最有利的灭弧时机，这是输入弧隙的功率趋近去零，如电弧散失的功率大于此时由电源输入的功率，电弧就会熄灭。

如果熄弧措施太强，使电弧电流提前强制过零，这时交流电弧的熄灭原理与直流电弧相同，会造成熄弧困难。

2.对交流电弧的电路参数而言，电源电压越高，恢复电压峰值也愈高，熄弧越困难。

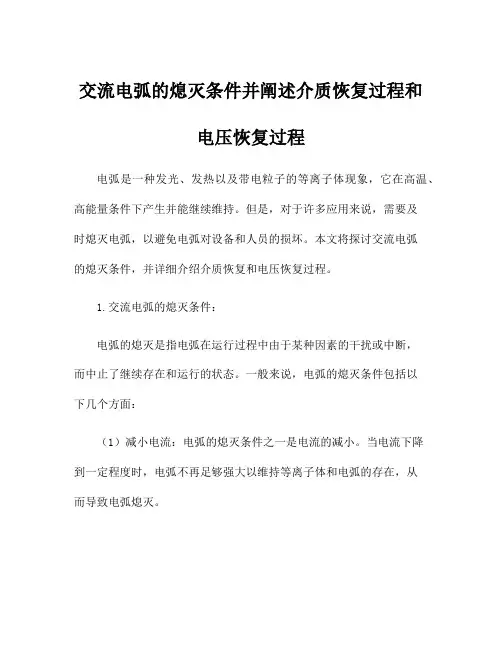

交流电弧的熄灭条件并阐述介质恢复过程和电压恢复过程电弧是一种发光、发热以及带电粒子的等离子体现象，它在高温、高能量条件下产生并能继续维持。

但是，对于许多应用来说，需要及时熄灭电弧，以避免电弧对设备和人员的损坏。

本文将探讨交流电弧的熄灭条件，并详细介绍介质恢复和电压恢复过程。

1.交流电弧的熄灭条件：电弧的熄灭是指电弧在运行过程中由于某种因素的干扰或中断，而中止了继续存在和运行的状态。

一般来说，电弧的熄灭条件包括以下几个方面：（1）减小电流：电弧的熄灭条件之一是电流的减小。

当电流下降到一定程度时，电弧不再足够强大以维持等离子体和电弧的存在，从而导致电弧熄灭。

（2）降低等离子体的温度：电弧的熄灭还与等离子体的温度有关。

当等离子体的温度下降到一定程度时，等离子体中电子的能量不再足够高以保持电弧的存在，因此电弧会熄灭。

（3）提高介质的绝缘性能：在介质中存在冷却和灭弧气体时，冷却和灭弧效果良好，可以促使电弧熄灭。

（4）控制电弧的长度：通过改变电弧的长度可以调控电弧的强弱，从而实现电弧熄灭的目的。

2.介质恢复过程：当交流电弧熄灭时，介质恢复过程开始进行。

介质恢复过程是指在熄灭电弧后，电弧区域周围介质的恢复过程。

该过程通常包括以下几个步骤：（1）等离子体迁移：当电弧熄灭时，等离子体将逐渐向电极表面迁移。

等离子体中的带电粒子会在表面重新组合生成固体或液体，而电子则会通过碰撞损失能量并重新获得自由状态。

（2）介质的冷却：电弧熄灭后，周围的介质会逐渐冷却。

由于没有电弧的热量供应，介质温度会慢慢降低，使得原来激活的原子和分子重新回到基态。

（3）原子和分子重新排列：介质冷却后，原子和分子会重新排列。

在电弧过程中，电离和激发的原子和分子会重新获得电子，恢复到原来的状态，并重新形成晶格结构。

（4）一些特殊的化学反应可能会发生，例如氧化、还原和分解等。

这些反应有助于介质的恢复，并最终将原来的等离子体区域恢复为均匀的介质。

3.电压恢复过程：在电弧熄灭后，电压恢复过程即开始进行。

交流灭弧器工作原理交流灭弧器是一种用于保护电力设备和系统的重要装置，它能有效地消除电路中的电弧，并防止因电弧引起的事故和损坏。

在电力系统中，电弧是一种具有高温、高能量的放电现象，如果不及时消除，会导致设备损坏甚至引发火灾。

因此，了解交流灭弧器的工作原理对于保障电力系统的安全运行至关重要。

交流灭弧器的工作原理基于电弧的特性和行为。

电弧是由电流在两个或多个导体之间的气体间隙中跳跃形成的，它的存在会导致电压降低、能量损耗和设备破坏。

交流灭弧器通过控制电弧的形成和延续时间来消除电弧，并保护电力设备不受电弧的影响。

交流灭弧器的主要组成部分包括触发装置、灭弧装置和控制装置。

触发装置用于检测电弧的存在，一旦检测到电弧，触发装置会向灭弧装置发送信号，使其开始工作。

灭弧装置通过产生特定的电流和电压波形，使电弧消失或迅速熄灭。

控制装置用于监测和控制整个交流灭弧器的工作过程，确保其正常运行和保护电力设备。

交流灭弧器的工作过程可以分为触发、灭弧和恢复三个阶段。

触发阶段是当电弧出现时，触发装置会检测到电弧的存在，并向灭弧装置发送信号。

灭弧阶段是指灭弧装置根据触发信号产生特定的电流和电压波形，通过将电弧电流转化为电弧电压，使电弧能量逐渐降低，直至熄灭。

恢复阶段是指在电弧被成功熄灭后，交流灭弧器会自动恢复到正常工作状态，以便应对潜在的新的电弧出现。

交流灭弧器的工作原理可以通过以下几个方面来解释。

首先，触发装置能够及时检测到电弧的存在，并向灭弧装置发送信号，确保灭弧装置能够及时响应。

其次，灭弧装置通过产生特定的电流和电压波形，使电弧能量逐渐降低，从而达到熄灭电弧的目的。

这种特定的电流和电压波形通常是通过电路设计和控制算法来实现的。

最后，交流灭弧器能够在电弧被成功熄灭后自动恢复到正常工作状态，以便继续保护电力设备。

总结起来，交流灭弧器通过触发装置、灭弧装置和控制装置的协同作用，能够及时检测和消除电路中的电弧，保护电力设备和系统的安全运行。

各种电弧灭弧原理、条件及措施的比较1. 开关电弧灭弧的基本原理：首先使触头间的介质成为良好电导率的电弧，进而使电弧冷却，迅速降低其电导率，最终使其转变为良好的绝缘体。

单位体积内的能量平衡： 电源提供的能量=电弧的能量增量— v ٠gradp （由对流引起的散热功率）—s (T) （由辐射引起的散热功率）— div Χ٠gradT （由广义热传导引起的散热功率）应根据不同条件、不同场合，提高后三项的散热功率。

2.直流电弧灭弧条件：稳态电路方程与电弧伏安特性无交点灭弧措施：（1）拉长电弧→Ua ↗；（2）冷却电弧→Ua ↗（加装灭弧室，选用好的介质）；（3）制造电流过零点3.交流电弧交流电弧的熄灭措施：实质上是防止电弧重燃：利用电流过零点的有利时机，使U d >Utr措施：提高U d 及其上升率，同时降低Utr 及其上升率具体措施：（略）4.SF 6电弧灭弧原理：使大量SF 6分子与电弧接触而分解吸热，冷却电弧。

散热方式：以弧柱的热传导和对流换热为主，散热条件良好。

实际上防止重燃的方法：利用电流过零点的有利时机，使U d >Utr 。

gradT div T s gradp v dtdh E ⋅--⋅-=χρσ)(25.真空电弧散热方式：以辐射和经电极与屏蔽罩的热传导为主，散热条件较差。

只要保持为扩散型电弧，电流过零后，在微秒级内带电粒子即可消散而恢复间隙的绝缘强度。

实际上防止重燃的方法：利用电流过零点的有利时机，使U d >Utr，纵向磁场的特点：（1）延缓离子贫乏现象、阳极斑点的产生，使集聚电流值提高；（2）降低了电弧电压：一方面：不利于增大电弧电压的灭弧措施；另一方面，降低了电弧能量，电极的温度可降低，不易形成阳极斑点。

（3）不能使阳极斑点在阳极表面快速移动，局部熔融严重。

不同形式横向磁场的特点：（1）纵向电流自身产生的角向磁场（自箍缩磁场）：有助于形成集聚型电弧。

（2）径向磁场：使电弧在电极表面快速移动，避免局部温度过高；且可在工频后半周使集聚型电弧转变为扩散型电弧。

电弧的形成及灭弧措施电弧的热效应在实际生产中应用很充分，比如：电焊机、电弧炼钢炉等，都是利用电弧产生的巨大热量使金属熔化。

但在电器中，电弧的存在却是百害而无一利。

电弧产生的高温会使触头熔化、变形，进而影响其接通能力，大大降低电器工作的可靠性和使用寿命，因而在电器中，必须采取适当的灭弧措施。

1、电弧的产生电弧的产生实际上是弧光放电到气体游离放电的一个演变过程。

触头分离时，触头导电截面由面到点发生变化，在触头即将分离的瞬间，全部负载电流集中于未断开的一个点，从而形成极高的电流密度，产生大量热量，使触头的自由电子处于活跃状态。

触头分离后的那一刻，两触头间间隙极小，形成了极高的电场强度。

活跃的电子在强电场力的作用下，由阴极表面逸出，向阳极发射，这个过程产生了弧光放电。

高速运动的电子撞击间隙中的气体分子，使之激励和游离，形成新的带电粒子和自由电子，使运动电子的数量进一步增加。

这个过程如同滚雪球一般，会在触头间隙中形成大量的带电粒子，使气体导电而形成了炽热的电子流即电弧。

后面的过程就是气体游离放电过程。

电弧一经产生，便在弧隙中产生大量的热量，使气体的游离作用占主导地位，特别是当高温产生的金属蒸气进入弧隙后，气体热游离作用更为显著。

所以电压越高、电流越大，电弧区的温度就越高，电弧的游离因素也就越强。

与此同时，也存在抑制气体游离的因素。

一方面，已经处于游离状态的正离子和电子会重新复合，形成新的中性气体分子；另一方面，高度密集的高温离子和电子，要向周围密度小、温度低的介质扩散，使弧隙内离子和自由电子的浓度降低，电弧电阻增加、电弧电流减小，热游离减弱。

当以上去游离过程与气体热游离过程平衡时，电弧将处于稳定燃烧状态。

电弧的应用就是保持这种状态。

2、灭弧措施对电器来讲，尽快熄灭电弧，防止电弧对触头系统造成损害是必需的。

那么，如何熄灭电弧呢？先看维持电弧燃烧的条件。

维持电弧燃烧的条件主要有两点，一是保持电弧的燃烧温度，从而保持足够的自由电子浓度；二是保持维持整个弧柱的电动势，从而保持电子的高速运动。

交流电弧的灭弧方法
交流电弧是一种在电气系统中常见的现象，如果不及时采取措施，会对设备和人员造成严重的威胁。

因此，了解交流电弧的灭弧方法显得尤为重要。

灭弧方法如下：
1.蒸汽灭弧：通过将水加热变成蒸汽，将蒸汽喷向交流电弧，从而达到灭弧的目的。

这种方法适用于大型的发电厂、变电站等工业设备。

2.空气灭弧：这种方法是在发生电弧时，将空气中的氧气进行分解，产生一种叫做氧化物的物质，从而达到灭弧的目的。

这种方法适用于小型电器设备。

3.油灭弧：将油加热，使其呈现出高温状态，从而达到灭弧的目的。

这种方法适用于高压设备。

总之，不同的电气设备在灭弧方面采用的方法是不同的，需要根据实际情况采取相应的措施。

在任何情况下，都要保证人员的安全，防止电气设备的损坏。
