各种电弧灭弧原理

灭弧器工作原理
灭弧器是一种常用于电力系统的电气设备，其工作原理主要是通过控制电流和电压的方式来消除或阻止发生电弧现象，以保护设备和人员的安全。

灭弧器的工作原理可以分为两种情况：
1. 电流灭弧器：电流灭弧器是根据电流的大小和方向来控制电弧的产生和灭除。

当电流超过设定的阈值时，电流灭弧器会迅速切断电路，从而阻止电弧的扩散和延续。

其原理是利用电流的磁作用力，通过产生磁场的变化来压制和灭除电弧。

2. 电压灭弧器：电压灭弧器是通过改变电压的幅值和频率来控制电弧的产生和灭除。

当电压超过设定的阈值或频率超过一定范围时，电压灭弧器会自动切断电路，以避免电弧的形成和扩散。

其原理是利用电压的变化来改变电弧的电流和能量，从而使电弧无法维持。

无论是电流灭弧器还是电压灭弧器，其工作原理都是基于对电流和电压的控制，以防止电弧的发生和延伸。

通过灭弧器的使用，可以有效地保护电力系统的设备和人员安全，避免火灾和其他事故的发生。

开关电器灭弧原理开关电器灭弧原理是保证开关电器能够安全可靠地切断或接通电路的重要机制。

在开关电器切断或接通电路时，由于断开或接触的两个电极中断电弧的产生，这种电弧如果不得到有效的控制，就会给电器设备和人身安全带来严重威胁。

因此，灭弧原理是开关电器设计和运行的重要内容。

一、灭弧原理概述灭弧，即将电弧在安全且稳定的条件下熄灭或压制到一定程度，使其不再对开断或接通电路产生影响。

灭弧原理的基本要求是要求电弧的能量得到控制，从而确保电弧不会破坏电器设备和导线绝缘，并且不会对操作人员造成伤害。

二、灭弧原理分类按照灭弧原理的不同机制，可以将灭弧分为以下几类：1.空气灭弧原理：通过空气的强制流动或拉长电弧长度的方式，使电弧能量耗散，达到灭弧的目的。

常见的空气灭弧原理有磁吹灭弧和液压灭弧等。

2.气体灭弧原理：通过在电弧周围加入特定气体以改变电弧特性，从而控制电弧的能量耗散和熄灭。

常见的气体灭弧原理有气体断流器和充气式断路器等。

3.真空灭弧原理：通过将开关装置内的气体抽空，形成真空环境，从而提高电弧阻断能力和灭弧效果。

真空灭弧原理的例子包括真空断路器和真空开关等。

4.粉末灭弧原理：将特定的灭弧粉末投入到电弧中，通过灭弧粉末的物理、化学反应来降低电弧能量和灭弧。

粉末灭弧原理的代表有高压直流断路器。

1.磁吹灭弧原理：磁吹灭弧原理是通过在电弧产生后在电弧路径上施加强制的磁场，使电弧弯曲和膨胀，从而扩大电弧长度。

这样电弧中的等离子体能量耗散迅速，达到灭弧的效果。

磁吹灭弧原理广泛应用于空气断路器和真空断路器中。

2.液压灭弧原理：液压灭弧原理是通过将液体介质射入电弧中，使电弧弯曲和冷却，从而压制和灭弧。

液压灭弧器在高压直流断路器和气体断流器等开关电器中得到应用。

3.充气式断路器：充气式断路器是通过在电弧路径中注入高压气体，使电弧得到压制和灭弧。

充气式断路器通过调节注气量和压力来控制灭弧效果。

这种原理用于高压开关设备。

4.真空断路器和真空开关：真空断路器和真空开关是通过在开关装置内部建立真空环境来实现灭弧的。

开关的灭弧原理
开关的灭弧原理是通过特定的构造和材料选择来消除或减小断开电流时产生的电弧。

灭弧过程中有以下几个主要的原理：
1. 空气扩散灭弧原理：在断开电路时，电流导体间的间隙会产生弧光。

通过增大电流间的间隙，例如使用均匀分布和绝缘性能较好的材料，可以提高空气在间隙中的自然对流和扩散效果，使电弧能够自然扩散并熄灭。

2. 磁场强制灭弧原理：在开关内部有特定的电磁线圈或磁场辅助装置，当电流降至断开值时，磁场会产生一个恒定的力，将弧光强制移动到较长的电弧室或电弧盘中。

这样可以减少弧光对金属接点的烧蚀，提高开关的寿命。

3. 中性点过零灭弧原理：某些开关设计中，电流降至零时，可使电弧在金属接点之间熄灭。

这一原理适用于交流开关，通过合理设置断开点的位置和结构，可以在电流过零时破坏电弧形成的电路并实现快速灭弧。

4. 高速断开灭弧原理：快速断开电路可以减小电弧的持续时间和能量，从而减小对开关和电气设备的损伤。

高速断开可以通过设计断开部件的特殊构造和预压机构来实现，确保迅速分离接触器，同时限制电弧的能量传播。

上述原理的应用可以减小电弧的产生和影响，保持开关的正常运行，提高开关的安全性和可靠性。

但具体的设计和实施方式会因不同类型的开关而有所不同。

开关电器灭弧原理开关电器主要用于控制电力系统中的电流，常用于开断电路中的负载电流。

在开关操作时，由于电流的存在，容易产生电弧，电弧会造成电器设备的损坏和短路等严重后果。

为了有效地避免电弧的产生和减小其对电器设备的危害，开关电器要具备灭弧功能。

灭弧原理主要包括了以下几个方面：1.快速分离快速分离是灭弧过程中的重要步骤，通过迅速分离开关触点，使得电弧路径拉长并被截断，从而有效地控制和消除电弧。

2.电磁吹弧电磁吹弧是一种常用的灭弧原理，通过电磁力将电弧移动到一个特定的区域，使其失去能量进而熄灭。

电磁吹弧装置一般由电磁线圈和吹气装置组成，电磁线圈产生磁场，吹气装置将气流送到电弧区域，通过电磁力和气流的共同作用，将电弧吹灭。

3.喷雾灭弧喷雾灭弧原理是利用高压喷射的液体或气体来吹灭电弧。

当电弧产生时，喷雾装置会将喷雾剂喷射到电弧区域，喷雾剂会瞬间蒸发，生成高压气体或液体冷却电弧，使其熄灭。

4.空气灭弧空气灭弧原理是利用高速流动的空气将电弧吹灭。

当开关触点分离时，电弧产生，同时启动空气灭弧装置，通过高速流动的空气将电弧吹灭。

5.液体灭弧液体灭弧原理是利用液体对电弧进行冷却和吸收能量，使其失去运动能量而熄灭。

液体灭弧主要使用矿油或硅油等绝缘材料进行灭弧。

6.气体灭弧气体灭弧原理是利用高纯度的惰性气体对电弧进行灭弧。

当电弧产生时，气体灭弧装置将惰性气体喷入电弧区域，气体会吸收电弧能量并抑制电弧继续燃烧，从而实现灭弧。

综上所述，灭弧原理主要包括快速分离、电磁吹弧、喷雾灭弧、空气灭弧、液体灭弧和气体灭弧等。

不同的灭弧原理适用于不同的开关电器和工作环境，通过选择合适的灭弧原理可以有效地控制和消除电弧，确保电器设备的安全运行。

开关电弧的基本学问与各种灭弧方法的原理 - 断路器断路器切断通有电流的回路时，只要电源电压大于10～20V，电流大于80～100mA，在动、静触头分开瞬间，触头间隙就会消灭电弧。

此时，触头虽然已分开，但是电路中的电流还在连续流通，只有熄灭电弧，电路才真正断开。

本节介绍开关电弧的基本学问与各种灭弧方法的原理。

电弧的产生和维持是触头间隙的绝缘介质的中性质点(分子和原子)被游离的结果，游离是指中性质点转化为带电质点。

电弧的形成过程就是气态介质或液态介质高温气化后的气态介质向等离子体态的转化过程。

因此，电弧是一种游离气体的放电现象。

强电场放射是触头间隙最初产生电子的主要缘由。

在触头刚分开的瞬间，间隙很小，间隙的电场强度很大，阴极表面的电子被电场力拉出而进入触头间隙成为自由电子。

电弧的产生是碰撞游离所致。

阴极表面放射的电子和触头间隙原有的少数电子在强电场作用下，加速向阳极移动，并积累动能，当具有足够大动能的电子与介质的中性质点相碰撞时，产生正离子与新的自由电子，这种现象不断发生的结果，使触头间隙中的电子与正离子大量增加，它们定向移动形成电流，介质强度急剧下降，间隙被击穿，电流急剧增大，消灭光效应和热效应而形成电弧。

热游离维持电弧的燃烧。

电弧形成后，弧隙温度剧增，可达6000℃～在中性质点发生游离的同时，还存在着使带电质点不断削减的去游离。

去游离的主要形式是复合与集中。

复合是异性带电质点彼此的中和。

复合速率与下列因素有关：1)带电质点浓度越大，复合机率越高。

当电弧电流肯定时，弧截面越小或介质压力越大，带电质点浓度也越大，复合就强。

故断路器接受小直径的灭弧室，可以提高弧隙带电质点的浓度，增加灭弧性能；2)电弧温度越低，带电质点运动速度越慢，复合就简洁。

故加强电弧冷却，能促进复合。

在沟通电弧中，当电流接近零时，弧隙温度骤降，此时复合特殊猛烈；3)弧隙电场强度小，带电质点运动速度慢，复合的可能性就增大。

所以提高断路器的开断速度，对复合有利。

断路器的灭弧原理断路器的灭弧原理是指当断路器切断带载电路时，通过一系列的灭弧操作，将断路器内部的电弧熄灭，以保证电器设备的安全运行。

灭弧原理主要包括三个方面，即电容型灭弧原理、电阻型灭弧原理和磁控型灭弧原理。

电容型灭弧原理是基于电容器对电弧的消能作用。

在断路器中，当触点发生分离时，电流会首先通过并联的电容器，形成一个RC回路。

在该回路中，电容器会吸收电弧能量，并将其储存起来。

随后，通过辅助开关的操作，将电容器上的储存能量逐步释放，形成一个振荡回路。

这个振荡回路通过产生频繁的振荡，使电弧能量得以分散和消耗，最终使得电弧熄灭。

电阻型灭弧原理是通过串联的阻抗来实现对电弧能量的吸收和消耗。

在断路器中，通过加入一定的电阻器，构成一个RLC回路。

当断开电路时，电流会形成一个振荡回路。

而电阻器会阻碍电流通过，从而产生能量损耗，使电弧能量逐渐减小。

同时，通过改变电阻器的阻值，可以调控电子振荡的频率和幅度，进而加速电弧灭除的过程。

磁控型灭弧原理则是利用磁场的作用来达到灭弧的目的。

断路器中通常会设置一个磁场发生器，通过产生磁场来控制和扰动电弧的运动。

当分断电路时，电流会产生一个磁场。

磁场发生器通过调控磁场的方向和强度，使电弧倾向于朝向某一方向运动。

然后，通过磁场作用，可以将电弧的轨迹改变，使其尽量远离触点区域，从而减小电弧对触点的侵蚀。

最终，电弧能量消耗殆尽，达到灭弧的目的。

除了以上三种常见的灭弧原理，还有一些其他类型的灭弧机构，如引弧型灭弧原理和空气撞击型灭弧原理等。

引弧型灭弧原理利用电场的作用，通过极少的电弧张力将电弧集中并熄灭。

空气撞击型灭弧原理则是通过高压气体流动的冷却和吹扫作用，将电弧断开。

总之，断路器的灭弧原理通过不同方式的能量消耗、调节和转移，使电弧能量得以逐渐减小，最终实现电弧的熄灭。

这样可以保证电器设备的安全运行，防止电弧带来的火灾、电击和设备损坏等危险。

断路器的灭弧原理在电力系统中起着重要作用，广泛应用于发电厂、变电站和各种工业设备中。

电力系统中的灭弧技术研究引言：电力系统是现代社会的重要基础设施，而灭弧技术作为电力系统中最关键的安全保障技术之一，对保护设备和维持电网的稳定运行起着重要作用。

本文将从灭弧技术的基本原理、应用领域、发展现状以及未来趋势等方面进行研究和分析。

一、灭弧技术的基本原理灭弧技术是指在电力系统中，通过采取特殊的装置和控制策略，使电弧在可控范围内熄灭，从而保护设备和人身安全。

灭弧技术的基本原理是在电弧发生时，通过采取有效的控制手段，将电弧的能量转移、消耗或熄灭，以防止电弧对电力设备和系统的损害。

灭弧技术的主要手段包括：1. 当电弧发生时，及时切断电路，防止弧光一直存在。

2. 通过增大电弧电阻，降低电弧能量。

3.采用特殊的灭弧介质和灭弧装置，加强电弧控制能力。

4.利用消弧电阻等装置吸收电弧能量，熄灭电弧。

二、灭弧技术的应用领域灭弧技术广泛应用于电力系统中的各个环节，包括发电厂、变电站、输电线路和配电装置等等。

具体应用领域如下所示：1.发电厂：在发电厂内，灭弧技术主要用于发电机系统中，以保护发电机和防止火灾事故的发生。

2.变电站：在变电站中，灭弧技术被广泛应用于高压电气设备、开关设备、变压器等装置中，以有效保护设备和维护电网的稳定运行。

3. 输电线路：在输电过程中，电弧的产生可能导致电线过载、电缆烧穿等问题，因此通过灭弧技术有效控制电弧是保障输电线路稳定运行的重要手段。

4.配电装置：在电力系统的末梢，配电装置是将输电线路接入用电设备的关键设备，灭弧技术的应用可以保护设备和提高供电可靠性。

三、灭弧技术的发展现状随着电力系统规模的不断扩大和技术要求的提高，灭弧技术也得到了快速发展。

目前，灭弧技术的发展现状主要表现在以下几个方面：1.新型灭弧装置的研发：新型灭弧装置的研发成果得到了广泛应用，如空气灭弧开关、真空灭弧开关、六氟化硫（SF6）灭弧开关等。

这些装置不仅提高了灭弧效果，还具备环保、节能等优点。

2.智能灭弧控制系统的应用：智能化技术的发展使得灭弧控制系统更加先进和可靠，能够实时监测电弧的状态并及时采取控制措施，提供更加安全的电力系统运行环境。

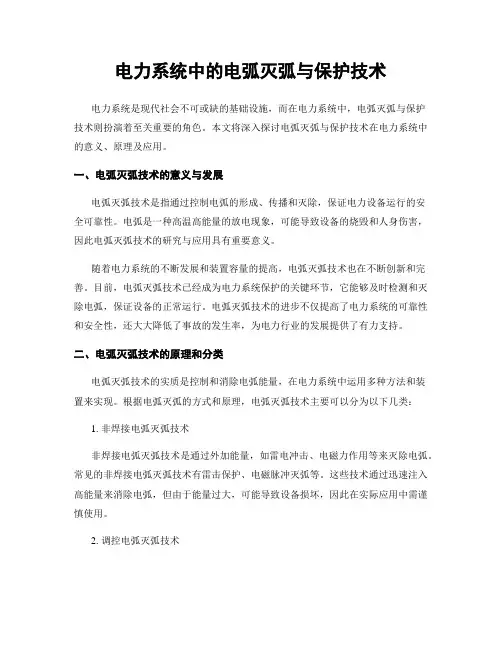

电力系统中的电弧灭弧与保护技术电力系统是现代社会不可或缺的基础设施，而在电力系统中，电弧灭弧与保护技术则扮演着至关重要的角色。

本文将深入探讨电弧灭弧与保护技术在电力系统中的意义、原理及应用。

一、电弧灭弧技术的意义与发展电弧灭弧技术是指通过控制电弧的形成、传播和灭除，保证电力设备运行的安全可靠性。

电弧是一种高温高能量的放电现象，可能导致设备的烧毁和人身伤害，因此电弧灭弧技术的研究与应用具有重要意义。

随着电力系统的不断发展和装置容量的提高，电弧灭弧技术也在不断创新和完善。

目前，电弧灭弧技术已经成为电力系统保护的关键环节，它能够及时检测和灭除电弧，保证设备的正常运行。

电弧灭弧技术的进步不仅提高了电力系统的可靠性和安全性，还大大降低了事故的发生率，为电力行业的发展提供了有力支持。

二、电弧灭弧技术的原理和分类电弧灭弧技术的实质是控制和消除电弧能量，在电力系统中运用多种方法和装置来实现。

根据电弧灭弧的方式和原理，电弧灭弧技术主要可以分为以下几类：1. 非焊接电弧灭弧技术非焊接电弧灭弧技术是通过外加能量，如雷电冲击、电磁力作用等来灭除电弧。

常见的非焊接电弧灭弧技术有雷击保护、电磁脉冲灭弧等。

这些技术通过迅速注入高能量来消除电弧，但由于能量过大，可能导致设备损坏，因此在实际应用中需谨慎使用。

2. 调控电弧灭弧技术调控电弧灭弧技术主要是通过控制电弧的电流、电压等参数来实现电弧的灭除。

常见的调控电弧灭弧技术有过电压保护、过电流保护、短路保护等。

这些技术通过在电弧形成前后及时调整电流、电压等参数，有效地防止电弧的扩散和烧伤设备。

3. 防止电弧扩散技术防止电弧扩散技术是通过合理设计电力系统的结构和装置，使电弧无法扩散，从而减少电弧对设备的损伤。

常见的防止电弧扩散技术有隔离开关、电弧隔离器等。

这些技术在电力系统的结构设计中，通过设置间隔、隔离器等装置，有效控制电弧的传播。

三、电弧灭弧技术的应用电弧灭弧技术广泛应用于电力系统的各个环节，不仅包括输电线路、变电站，还包括电力设备、电力仪器仪表等。

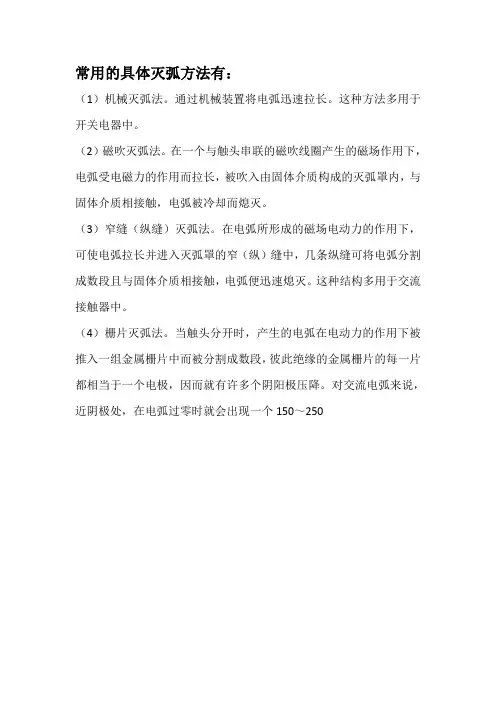

常用的具体灭弧方法有：
（1）机械灭弧法。

通过机械装置将电弧迅速拉长。

这种方法多用于开关电器中。

（2）磁吹灭弧法。

在一个与触头串联的磁吹线圈产生的磁场作用下，电弧受电磁力的作用而拉长，被吹入由固体介质构成的灭弧罩内，与固体介质相接触，电弧被冷却而熄灭。

（3）窄缝（纵缝）灭弧法。

在电弧所形成的磁场电动力的作用下，可使电弧拉长并进入灭弧罩的窄（纵）缝中，几条纵缝可将电弧分割成数段且与固体介质相接触，电弧便迅速熄灭。

这种结构多用于交流接触器中。

（4）栅片灭弧法。

当触头分开时，产生的电弧在电动力的作用下被推入一组金属栅片中而被分割成数段，彼此绝缘的金属栅片的每一片都相当于一个电极，因而就有许多个阴阳极压降。

对交流电弧来说，近阴极处，在电弧过零时就会出现一个150～250。
