焊接符号详解5.25号讲

焊接符号大全(详解)焊接符号大全（详解）焊接是工程中常用的一种加工方法，它是将金属材料通过热源加热至熔化状态，然后使其冷却凝固，从而实现金属材料的连接和修复。

焊接过程中，人们通常使用符号来标示不同类型的焊缝和焊接要求。

本文将详细介绍焊接符号的各种类型及其含义。

1. 焊接缝符号焊接缝符号是指标示焊接缝形式和构造特点的图形符号。

常见的焊接缝符号包括针对直角焊缝、直角T型接头焊缝、直角平片焊缝、V 型接头焊缝等。

这些图形符号能够清晰地表达焊接缝的形式和位置，有助于焊接工人正确理解和实施焊接任务。

2. 焊接方法符号焊接方法符号用于表示所采用的焊接方法。

不同的焊接方法有着不同的特点和适用范围，合理选择适合的焊接方法可以提高焊接质量和效率。

常见的焊接方法符号有电弧焊、气焊、氩弧焊、激光焊等。

通过使用焊接方法符号，可以明确告知焊接工人所需采用的焊接方法，避免错误的操作。

3. 焊接材料符号焊接材料符号用于表示所使用的焊接材料。

焊接材料包括焊条、焊丝、焊剂等。

在焊接过程中，选择合适的焊接材料对焊缝的质量至关重要。

常见的焊接材料符号包括含碳钢焊条符号、不锈钢焊丝符号、铝合金焊剂符号等。

通过焊接材料符号的使用，可以确保选择正确的焊接材料，提高焊接质量。

4. 焊接质量符号焊接质量符号用于表示对焊缝质量的要求。

焊接质量符号通常使用字母和数字的组合，如AWS D1.1、ISO 5817等。

这些符号代表了一系列的焊接质量标准，对焊缝的缺陷、尺寸、形状等进行了严格规定。

合理使用焊接质量符号可以帮助焊接工人控制和评估焊缝的质量，确保工程的安全和可靠性。

5. 其他焊接符号除了上述四种常见的焊接符号外，还有一些其他类型的焊接符号。

比如焊接连接方式符号用于表示焊缝的连接方式，包括对接焊、角焊、搭接焊等；焊接尺寸符号用于表示焊缝的尺寸要求，包括焊缝宽度、厚度等。

这些符号在焊接工艺中起着重要的作用，能够提供详细的工程要求和指导。

总结：焊接符号在焊接工艺中起着重要的作用，它能够清晰地表达焊接缝的形式、位置以及所需采用的焊接方法、材料和质量要求。

(O)1 焊接位置代号"HF"是指管轴水平固定焊。

(X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。

(X)3 焊接符号""系表示对接焊，而非角焊。

(X)4(O)5 焊接符号中""是表示现场全周焊。

(X)6 焊接符号中""是表示方槽焊。

(X)7 焊接符号中""是表示渗透焊。

(O)8 焊接符号中""是表示脚长相等交错双边断续角焊。

(O)9 焊接符号中""是表示单边连续角焊。

(O)10 焊接位置代号"H"是代表横焊之意。

(X)11 焊接符号中"V"是表示开单J型槽。

(X)12 焊接符号中""系表示需全周焊。

(O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。

(X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。

(X)15 焊接符号"○"表示现场全周焊接。

(O)16 焊接符号""是表示塞孔焊接。

(O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。

(O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。

(O)19 焊接符号""是表示方形槽，根部间隙2公厘。

(O)20 焊接符号""是表示V形槽焊接。

(X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。

(X)22 焊接符号""是表示V形槽焊接。

(O)23 焊接符号""是表示全周焊接之意。

(X)24 ""属于搭接接头。

(X)25(O)26 焊接符号" "表示开60度之V形槽。

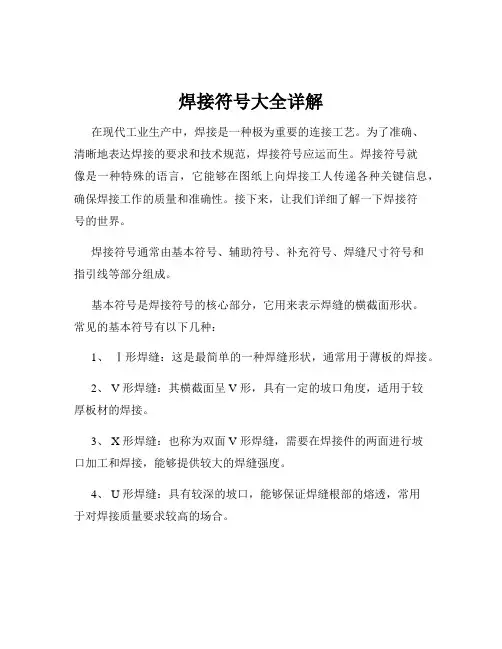

焊接符号大全详解在现代工业生产中，焊接是一种极为重要的连接工艺。

为了准确、清晰地表达焊接的要求和技术规范，焊接符号应运而生。

焊接符号就像是一种特殊的语言，它能够在图纸上向焊接工人传递各种关键信息，确保焊接工作的质量和准确性。

接下来，让我们详细了解一下焊接符号的世界。

焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。

基本符号是焊接符号的核心部分，它用来表示焊缝的横截面形状。

常见的基本符号有以下几种：1、Ⅰ形焊缝：这是最简单的一种焊缝形状，通常用于薄板的焊接。

2、 V 形焊缝：其横截面呈 V 形，具有一定的坡口角度，适用于较厚板材的焊接。

3、 X 形焊缝：也称为双面 V 形焊缝，需要在焊接件的两面进行坡口加工和焊接，能够提供较大的焊缝强度。

4、 U 形焊缝：具有较深的坡口，能够保证焊缝根部的熔透，常用于对焊接质量要求较高的场合。

辅助符号用于补充说明焊缝的某些特征，比如焊缝表面形状、焊缝的分布等。

例如，平面符号表示焊缝表面是平的；凹面符号表示焊缝表面下凹；凸面符号表示焊缝表面凸起。

补充符号则用于表示焊缝的某些特殊要求，如焊接方法、焊缝的段数等。

比如，带垫板符号表示在焊缝底部放置垫板；周围焊缝符号表示焊缝环绕工件的整个周边。

焊缝尺寸符号用于明确焊缝的具体尺寸，包括焊缝的宽度、深度、余高、坡口角度等。

这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。

指引线一般由箭头线和基准线组成。

箭头线直接指向焊缝位置，基准线则用来标注各种符号和尺寸。

在实际应用中，焊接符号的组合方式多种多样。

例如，一个简单的角焊缝可能由基本符号（如三角形）、焊缝尺寸（如焊脚尺寸）和指引线组成。

而对于一个复杂的对接焊缝，可能还会包括坡口角度、钝边尺寸等详细信息。

此外，还有一些特殊的焊接符号需要注意。

比如，点焊缝符号通常用于薄板的连接，用一个圆来表示；塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。

常用焊接符号介绍1. 引言在焊接行业中，焊接符号是非常重要的一部分。

焊接符号是一种图形化的表示方法，用于指示焊缝几何形状和焊接方法。

理解和掌握常用的焊接符号是进行焊接工作的基础，对于提高焊接质量和提高生产效率具有重要意义。

本文将介绍一些常用的焊接符号，帮助读者更好地理解和应用。

2. 直角焊缝符号直角焊缝符号是最常见的焊接符号之一，用于表示直角焊缝的几何形状和焊缝尺寸。

直角焊缝符号由一条横线和两条竖直线组成，横线位于两条竖直线之上。

横线的长度表示焊缝的长度，横线与竖直线的交点表示焊缝的位置。

例如，一个横线长10mm，位于两条竖直线的交点上方2mm的直角焊缝可以表示为：[20 mm（10+10）].焊缝形状符号用于表示焊缝的形状，例如直角焊缝、V型焊缝、U型焊缝等。

这些符号通过特定的图形表示焊缝的形状。

例如，垂直于水平线的两条倾斜线表示V型焊缝，两条平行线表示U型焊缝。

使用焊缝形状符号时，要注意符号的指向。

指向符号的箭头表示焊缝所在的一侧，箭头的方向表示焊缝的位置。

例如，一个倾斜向上的箭头表示焊缝在上侧，倾斜向下的箭头表示焊缝在下侧。

4. 焊缝尺寸符号焊缝尺寸符号用于表示焊缝的尺寸。

焊缝尺寸符号通常由两个数字组成，分别表示“焊缝的宽度”和“焊缝的深度”。

宽度表示焊缝的外侧尺寸，深度表示焊缝的内部深度。

焊缝尺寸符号的表示方法有多种，常见的有直线和箭头组成的符号。

直线的长度表示焊缝的宽度，箭头表示焊缝的深度。

下面是一些常见的焊缝符号示例：•直角焊缝：[20 mm]•V型焊缝：V（90°）•U型焊缝：U（10 mm）•焊缝尺寸示例：12 mm↑-20 mm↓这些示例只是常见的符号示例，实际应用中的焊缝符号还有很多种类，需要根据具体情况进行选择和绘制。

6. 总结常用焊接符号是熟悉焊接工艺和图纸阅读的关键。

本文介绍了一些常用的焊接符号，包括直角焊缝符号、焊缝形状符号和焊缝尺寸符号。

理解和掌握这些符号将有助于读者更好地应用于焊接工作中。

钢结构的焊接的符号含义大全
1.方框：表示焊接区域。

方框内部可出现其他符号来说明不同种类的
焊缝和连接方法。

2.直线：表示焊条或电极的位置，粗细不同代表不同的尺寸和类型。

3.尖角三角形：表示焊角度。

角度数字写在符号的中心。

4.圆角矩形：表示单面焊缝。

5.磨平：表示焊缝需要经过磨平处理。

6.两条平行垂直的直线：表示多道或多层焊接。

7.箭头：表示焊接的方向。

8.斜线：用于细化焊缝的起始和终止位置。

9.斜线加箭头：表示熔损位置。

10.数字或字母：用于表示焊缝的厚度、间距、尺寸或其他特殊要求。

11.斜线加数字/字母：表示多道焊缝的顺序。

12.字母N：表示非熔合焊缝。

13.冒号：表示焊接评级的全尺寸符号。

14.八字形：用于表示割缝。

15.折线：表示断线处有更多的焊接细节。

16.点状圆形：表示穿透焊缝。

17.实心圆：表示电弧的起始和终止点。

18.扇形：表示对焊缝进行机械清理。

19.波浪形：表示焊缝部位需进行防护或保温处理。

20.矩形框里的两条平行直线：表示通长焊缝。

这些是常见的钢结构焊接符号及其含义。

然而，要理解特定工程图纸
上的焊接符号，还需要参考相关的焊接标准和规范，因为不同国家和行业
的要求可能会有所不同。

总结起来，焊接符号是钢结构焊接工作中的重要组成部分，通过这些
符号可以准确地表示焊缝的位置、尺寸、形状和特殊要求。

掌握这些符号
并能正确阅读焊接图纸对于确保焊接过程的质量和符合设计要求至关重要。

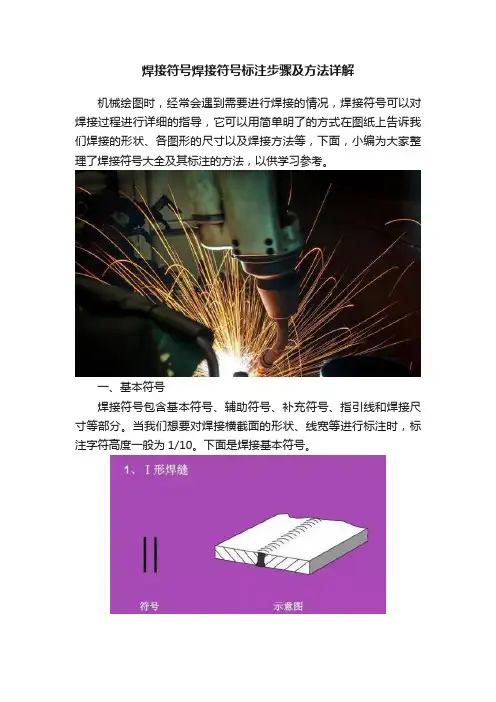

焊接符号焊接符号标注步骤及方法详解
机械绘图时，经常会遇到需要进行焊接的情况，焊接符号可以对焊接过程进行详细的指导，它可以用简单明了的方式在图纸上告诉我们焊接的形状、各图形的尺寸以及焊接方法等，下面，小编为大家整理了焊接符号大全及其标注的方法，以供学习参考。

一、基本符号
焊接符号包含基本符号、辅助符号、补充符号、指引线和焊接尺寸等部分。

当我们想要对焊接横截面的形状、线宽等进行标注时，标注字符高度一般为1/10。

下面是焊接基本符号。

二、基本符号的组合
三、补充符号
焊接补充和辅助符号是表示焊接形状的符号以及焊接的范围等特征符号。

四、基本符号和指引线位置规定
在焊缝符号中，基本符号和指引线是重要的一环，焊缝位置通常是根据基本符号和指引线之间的相对位置决定的，其中包含箭头线的位置、基准线的位置和基本符号的位置等等，下面我们看下具体位置图解。

五、尺寸和标注
在必要的时候，我们可以在焊接符号中标注尺寸，如悍高、坡口角度等等。

如果标注过于复杂不易理解，可使用示意图标注。

六、焊缝符号应用示例
七、其他应用示例
八、焊接符号标注方法说明
找不到CAD练习图纸？别担心，海量图纸免费下载，你想要的都在这里。

焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。

比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。

不需要确切地说明焊缝的表面形状时可以不加注辅助符号。

辅助符号配置在基本符号固定位置。

辅助符号有3个。

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注指引线由箭头线和基准线组成。

（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。

（2）基准线基准线含有实线基准线和虚线基准线。

虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。

焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

焊缝符号图解焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。

焊缝标注示例见下图。

图1中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。

基本符号是表示焊缝截面形状的符号。

比如I形焊缝、V形焊缝、带钝边V 形焊缝、角焊缝、封底焊缝等，具体符号见下表。

本例表示焊缝是一角焊缝。

辅助符号是表示焊缝表面形状特征的符号。

辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。

一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。

有时为了补充说明焊缝的某些特征，需要其它符号来表示。

比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。

本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。

补充符号应用示例见下表。

但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。

指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。

如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d 所示。

焊缝尺寸众多，标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。

有时为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示。

上图为釆用机械制图方法表示焊缝形式的几个例子.下表列出了一些常见焊缝尺寸的标注实例：焊缝量具的使用方法。

焊接符号大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2。

4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息.接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3:参考线是什么？答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的?答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范,尾缀可以省略.②参考线上的S 记号S取决于焊缝类型,如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等,这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高.有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部.如果是塞焊或开槽焊缝，R在这里表示填充深度。

焊接图纸符号解析，总算整理全了小编的话：一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。

基本坡口符号坡口符号（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

焊接符号及标注方法焊接符号是一种用于表示焊接方法和要求的图形符号。

它在焊接图纸上起到标记和说明的作用，使焊接工程师和焊工能够正确理解和执行焊接任务。

常见的焊接符号包括焊缝符号、焊接缺陷符号、尺寸和位置符号等。

下面将介绍一些常见的焊接符号及其标注方法。

1.焊缝符号：焊缝符号用于表示不同类型的焊缝，常见的焊缝符号包括直线焊缝、角焊缝、短接焊缝、板对焊缝等。

焊缝符号通常由一条或几条线组成，表示焊缝的形状和位置。

例如，直线焊缝符号为一条直线，角焊缝符号为一条带有箭头的线。

焊缝符号的标注方法是在焊缝符号之上或之下写明焊缝类型和要求。

例如，直线焊缝可以在符号上方写明“直线”或“L”，表示对焊缝形状的要求；角焊缝可以在符号上方写明角度，例如“45°”，表示焊缝的夹角。

2.焊接缺陷符号：焊接缺陷符号用于表示焊缝中可能出现的缺陷或不符合要求的情况。

常见的焊接缺陷符号包括焊缺陷、裂纹、气孔、夹渣等。

焊接缺陷符号通常采用一些特定的图形表示。

例如，焊缺陷符号使用一条波浪线表示，裂纹符号使用一条中间带有箭头的直线表示，气孔符号使用一组圆点表示。

焊接缺陷符号的标注方法是在符号之上或之下写明缺陷类型和要求。

例如，焊缺陷符号可以在符号上方写明“焊缺陷”或“D”，表示对缺陷的要求。

3.尺寸和位置符号：尺寸和位置符号用于表示焊件上的尺寸和位置要求。

常见的尺寸和位置符号包括尺寸符号、基准符号、螺纹符号等。

尺寸符号用于表示焊缝的尺寸要求，通常由一组箭头和尺寸数值组成。

基准符号用于表示焊件的基准位，通常由一组平行线和基准数值组成。

螺纹符号用于表示焊件上的螺纹要求，通常由一组符号和螺纹参数组成。

尺寸和位置符号的标注方法是在符号之外写明尺寸和位置要求。

例如，尺寸符号可以在符号之外写明尺寸数值，例如“10mm”；基准符号可以在符号之外写明基准数值和位置要求，例如“A1”表示基准标记为A1点。

总之，焊接符号及其标注方法在焊接工程中起到了非常重要的作用。

§2-5焊缝代号焊缝代号是工程语言的一种，他可以统一焊接结构图纸上的符号，将来大家到工作岗位上之后将会经常遇到阅读焊接图纸或自己设计焊接图纸的任务，如果对焊接符号看不懂或在自己设计的焊接图纸上不会应用焊接符号对一个焊接专业的毕业生来讲将是不可想象的。

焊缝代号主要包括各种焊接方法的代号，焊缝的基本符号、辅助符号、引出线等几部分。

（教材P140）一、各种焊接方法的代号以简明的符号或字头代表各种焊接方法。

S(手工焊)、Q(气焊)、C(CO2焊)、A(氩弧焊)、D(电渣焊)、J(接触焊)Z(自动焊)、Z H(焊剂垫)、Zb(铜垫板)、Zg(钢垫板)、Zs(手工封底)二、基本符号表示焊缝剖面形状的符号，如：焊缝型式、坡口型式例如：I 型焊缝———// V型焊缝———V角焊缝———⊿封底焊缝———常用基本符号见表2-3 。

表2-3 基本符号三、辅助符号辅助符号是对基本符号所表示的焊缝的一些附加要求，或者说辅助符号是表示焊缝表面形状特征的符号例如：“一”表示焊缝表面的加厚高必须磨平“︶”表示焊缝表面凹陷（如海洋石油钻井平台上的所有角焊缝都必须磨平）“Z”表示双面交错间断焊，辅助符号及其应用示例见表2-4-1、2-4-2。

表2-4-1 辅助符号表2-4-2 辅助符号的应用示例四、补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，补充符号及其应用示例见表2-5-1、2-5-2。

五、焊缝尺寸符号及其标注位置基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表2-6。

1）六、引出线引出线是指引焊缝位置的符号，并且是标注焊缝基本符号、辅助符号的地方。

指引线一般由带有箭头的箭头线和两条互相平行的基准线（一条为细实线（GB4457.4 中的 B 型线），另一条为虚线（GB4457.4 中的 F 型线））两部分组成，指引线为细实线（图2-3），必要时允许箭头线弯折一次。

需要时可在基准线（实线）末端加一尾部，作其他说明之用（如焊接方法、相同焊缝数量等）。

焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
