胶管成型工艺

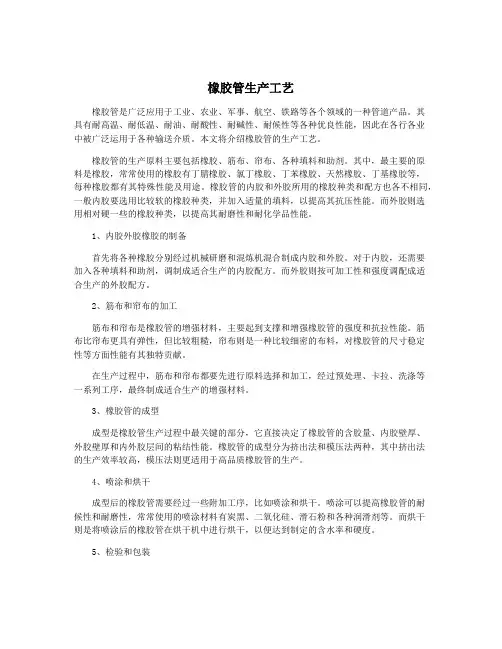

橡胶管生产工艺橡胶管是广泛应用于工业、农业、军事、航空、铁路等各个领域的一种管道产品。

其具有耐高温、耐低温、耐油、耐酸性、耐碱性、耐候性等各种优良性能，因此在各行各业中被广泛运用于各种输送介质。

本文将介绍橡胶管的生产工艺。

橡胶管的生产原料主要包括橡胶、筋布、帘布、各种填料和助剂。

其中，最主要的原料是橡胶，常常使用的橡胶有丁腈橡胶、氯丁橡胶、丁苯橡胶、天然橡胶、丁基橡胶等，每种橡胶都有其特殊性能及用途。

橡胶管的内胶和外胶所用的橡胶种类和配方也各不相同，一般内胶要选用比较软的橡胶种类，并加入适量的填料，以提高其抗压性能。

而外胶则选用相对硬一些的橡胶种类，以提高其耐磨性和耐化学品性能。

1、内胶外胶橡胶的制备首先将各种橡胶分别经过机械研磨和混炼机混合制成内胶和外胶。

对于内胶，还需要加入各种填料和助剂，调制成适合生产的内胶配方。

而外胶则按可加工性和强度调配成适合生产的外胶配方。

2、筋布和帘布的加工筋布和帘布是橡胶管的增强材料，主要起到支撑和增强橡胶管的强度和抗拉性能。

筋布比帘布更具有弹性，但比较粗糙，帘布则是一种比较细密的布料，对橡胶管的尺寸稳定性等方面性能有其独特贡献。

在生产过程中，筋布和帘布都要先进行原料选择和加工，经过预处理、卡拉、洗涤等一系列工序，最终制成适合生产的增强材料。

3、橡胶管的成型成型是橡胶管生产过程中最关键的部分，它直接决定了橡胶管的含胶量、内胶壁厚、外胶壁厚和内外胶层间的粘结性能。

橡胶管的成型分为挤出法和模压法两种，其中挤出法的生产效率较高，模压法则更适用于高品质橡胶管的生产。

4、喷涂和烘干成型后的橡胶管需要经过一些附加工序，比如喷涂和烘干。

喷涂可以提高橡胶管的耐候性和耐磨性，常常使用的喷涂材料有炭黑、二氧化硅、滑石粉和各种润滑剂等。

而烘干则是将喷涂后的橡胶管在烘干机中进行烘干，以便达到制定的含水率和硬度。

5、检验和包装最后，橡胶管需要进行各种检验和包装。

检验主要是针对机械性能、化学性能、外观质量等方面进行，以保证橡胶管达到规定的质量标准。

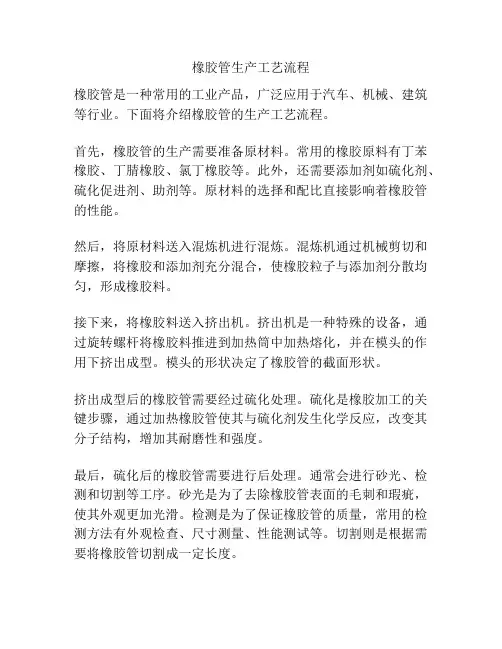

橡胶管生产工艺流程
橡胶管是一种常用的工业产品，广泛应用于汽车、机械、建筑等行业。

下面将介绍橡胶管的生产工艺流程。

首先，橡胶管的生产需要准备原材料。

常用的橡胶原料有丁苯橡胶、丁腈橡胶、氯丁橡胶等。

此外，还需要添加剂如硫化剂、硫化促进剂、助剂等。

原材料的选择和配比直接影响着橡胶管的性能。

然后，将原材料送入混炼机进行混炼。

混炼机通过机械剪切和摩擦，将橡胶和添加剂充分混合，使橡胶粒子与添加剂分散均匀，形成橡胶料。

接下来，将橡胶料送入挤出机。

挤出机是一种特殊的设备，通过旋转螺杆将橡胶料推进到加热筒中加热熔化，并在模头的作用下挤出成型。

模头的形状决定了橡胶管的截面形状。

挤出成型后的橡胶管需要经过硫化处理。

硫化是橡胶加工的关键步骤，通过加热橡胶管使其与硫化剂发生化学反应，改变其分子结构，增加其耐磨性和强度。

最后，硫化后的橡胶管需要进行后处理。

通常会进行砂光、检测和切割等工序。

砂光是为了去除橡胶管表面的毛刺和瑕疵，使其外观更加光滑。

检测是为了保证橡胶管的质量，常用的检测方法有外观检查、尺寸测量、性能测试等。

切割则是根据需要将橡胶管切割成一定长度。

总之，橡胶管的生产工艺流程包括原材料准备、混炼、挤出成型、硫化处理和后处理。

每个工序都有其特定的设备和操作要求，对橡胶管的质量和性能有重要影响。

生产过程中需要严格控制各个工序，确保橡胶管的质量达到标准要求。

汽车异型胶管的新工艺及配方
近年来，汽车异型胶管在汽车制造业中的应用越来越广泛。

汽车异型
胶管主要用于汽车冷却系统、燃油系统、制动系统等。

目前，汽车异型胶管的制造工艺主要包括挤出法、注塑法、射出塑胶
法等。

其中，挤出法是最常用的一种工艺。

挤出法是将橡胶材料加热融化
后通过挤出机的螺杆进行挤压，再通过模具冷却成型。

这种工艺简单、成
本较低，适用于生产较大直径的胶管。

除了传统的制造工艺，近年来，汽车异型胶管的新工艺也得到了广泛
应用。

例如，电子束硫化法。

这种工艺利用电子束照射橡胶材料，使其硫
化固化。

电子束硫化法具有硫化时间短、硫化效果好等优点。

此外，还有
涂胶法、热流道注塑法等新工艺也在不断发展和应用中。

除了新工艺，汽车异型胶管的配方也在不断研发和改进。

传统的配方
主要由橡胶材料、填充剂、硫化剂、促进剂等组成。

近年来，为了提高汽
车异型胶管的耐热性、耐磨性和耐油性，新型的配方中还添加了一些改性剂。

例如，在橡胶材料中添加硅橡胶、氟橡胶等改性材料，可以使胶管具
有更好的耐高温性能。

此外，也有研究人员加入纳米材料，如纳米碳黑、
纳米二氧化硅等，以改善胶管的强度和耐磨性。

综上所述，汽车异型胶管的新工艺和配方的研发和改进，对于提高胶
管的性能和品质具有重要意义。

未来，随着汽车制造业的不断发展和技术
的不断创新，相信汽车异型胶管的新工艺和配方将得到更多的突破和应用。

乳胶管生产工艺乳胶管是一种用于输送液体或气体的管道，主要用途包括工业、农业、家居等领域。

乳胶管的生产工艺包括原材料准备、混炼、挤出成型、张力控制、硫化等步骤。

以下是对乳胶管生产工艺的详细介绍：1. 原材料准备：乳胶管的主要原材料是天然乳胶和填充剂。

天然乳胶是从橡胶树中提取的，填充剂可以改善乳胶的性能。

在生产之前，需要准备好足够的原材料，并进行质量检验。

2. 混炼：将天然乳胶和填充剂放入橡胶混炼机中进行混合搅拌。

混炼的目的是使原材料均匀分布，并提高乳胶的粘度和可塑性。

混炼过程中需要控制好温度和时间，以确保混合物的质量。

3. 挤出成型：将混炼好的乳胶放入挤出机中进行挤出成型。

挤出机通过旋转螺杆将乳胶从混炼机中送入模具中，模具会给乳胶带来压力，使其通过孔口挤出，并形成管状。

4. 张力控制：在挤出成型的过程中，需要控制好乳胶管的张力。

张力过大会导致乳胶管变形或断裂，张力过小则会导致乳胶管宽度不均匀。

通过调节挤出机的速度、张力装置和模具的尺寸等因素，可以控制好张力，确保乳胶管的质量。

5. 硫化：将挤出好的乳胶管放入硫化炉中进行硫化处理。

硫化的目的是使乳胶变得更加硬化和耐磨，提高乳胶管的耐用性。

在硫化过程中，需要控制好硫化温度和时间，以避免乳胶管过度硫化或不够硫化。

6. 质量检验：在生产完成后，需要对乳胶管进行质量检验。

常见的检验项目包括外观检查、尺寸检测和物理性能测试。

外观检查可以查看乳胶管是否有气泡、裂纹、变形等缺陷；尺寸检测可以确保乳胶管的尺寸满足要求；物理性能测试可以评估乳胶管的拉伸强度、硬度、耐磨性等性能指标。

以上就是乳胶管生产工艺的大致流程。

在实际生产中，还需要根据具体产品的要求进行调整和改进，以保证乳胶管的质量和性能。

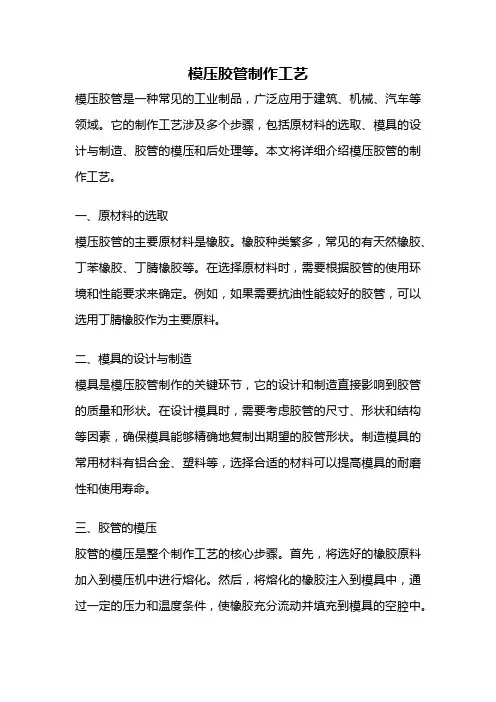

模压胶管制作工艺模压胶管是一种常见的工业制品，广泛应用于建筑、机械、汽车等领域。

它的制作工艺涉及多个步骤，包括原材料的选取、模具的设计与制造、胶管的模压和后处理等。

本文将详细介绍模压胶管的制作工艺。

一、原材料的选取模压胶管的主要原材料是橡胶。

橡胶种类繁多，常见的有天然橡胶、丁苯橡胶、丁腈橡胶等。

在选择原材料时，需要根据胶管的使用环境和性能要求来确定。

例如，如果需要抗油性能较好的胶管，可以选用丁腈橡胶作为主要原料。

二、模具的设计与制造模具是模压胶管制作的关键环节，它的设计和制造直接影响到胶管的质量和形状。

在设计模具时，需要考虑胶管的尺寸、形状和结构等因素，确保模具能够精确地复制出期望的胶管形状。

制造模具的常用材料有铝合金、塑料等，选择合适的材料可以提高模具的耐磨性和使用寿命。

三、胶管的模压胶管的模压是整个制作工艺的核心步骤。

首先，将选好的橡胶原料加入到模压机中进行熔化。

然后，将熔化的橡胶注入到模具中，通过一定的压力和温度条件，使橡胶充分流动并填充到模具的空腔中。

在模具中保持一定的时间后，胶管冷却固化，最后从模具中取出。

四、后处理胶管模压完成后，还需要进行一些后处理工艺。

首先是修整，将胶管表面的毛刺和余料修剪去除，使胶管表面光滑。

然后是硫化，将胶管放入硫化炉中进行热处理，使胶管的物理性能得到进一步提升。

最后是质检，对胶管进行外观检查和性能测试，确保符合相关标准和要求。

总结：模压胶管的制作工艺包括原材料的选取、模具的设计与制造、胶管的模压和后处理等多个步骤。

通过科学合理地控制每个环节，可以生产出质量稳定、性能优良的胶管产品。

模压胶管在现代工业中具有广泛应用，为各行各业提供了重要的工业材料。

希望本文的介绍能够帮助读者对模压胶管制作工艺有更深入的了解。

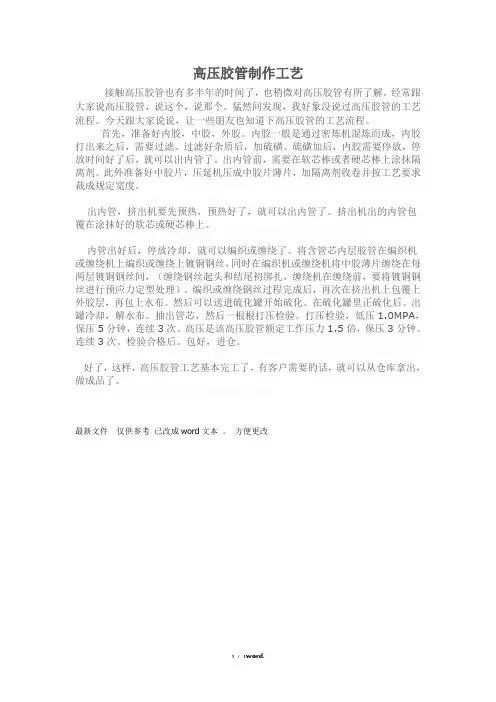

高压胶管制作工艺接触高压胶管也有多半年的时间了，也稍微对高压胶管有所了解。

经常跟大家说高压胶管，说这个，说那个。

猛然间发现，我好象没说过高压胶管的工艺流程。

今天跟大家说说，让一些朋友也知道下高压胶管的工艺流程。

首先，准备好内胶，中胶，外胶。

内胶一般是通过密炼机混炼而成，内胶打出来之后，需要过滤。

过滤好杂质后，加硫磺。

硫磺加后，内胶需要停放，停放时间好了后，就可以出内管了。

出内管前，需要在软芯棒或者硬芯棒上涂抹隔离剂。

此外准备好中胶片，压延机压成中胶片薄片，加隔离剂收卷并按工艺要求裁成规定宽度。

出内管，挤出机要先预热，预热好了，就可以出内管了。

挤出机出的内管包覆在涂抹好的软芯或硬芯棒上。

内管出好后，停放冷却，就可以编织或缠绕了。

将含管芯内层胶管在编织机或缠绕机上编织或缠绕上镀铜钢丝，同时在编织机或缠绕机将中胶薄片缠绕在每两层镀铜钢丝间，（缠绕钢丝起头和结尾初绑扎，缠绕机在缠绕前，要将镀铜钢丝进行预应力定型处理）。

编织或缠绕钢丝过程完成后，再次在挤出机上包覆上外胶层，再包上水布。

然后可以送进硫化罐开始硫化。

在硫化罐里正硫化后。

出罐冷却，解水布。

抽出管芯，然后一根根打压检验。

打压检验，低压1.0MPA，保压5分钟，连续3次。

高压是该高压胶管额定工作压力1.5倍，保压3分钟。

连续3次。

检验合格后。

包好，进仓。

好了，这样，高压胶管工艺基本完工了，有客户需要的话，就可以从仓库拿出，做成品了。

最新文件仅供参考已改成word文本。

方便更改1 / 1word.。

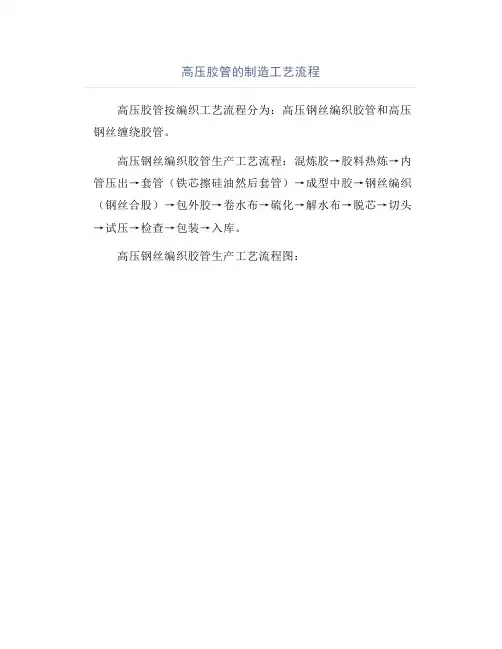

高压胶管的制造工艺流程
高压胶管按编织工艺流程分为：高压钢丝编织胶管和高压钢丝缠绕胶管。

高压钢丝编织胶管生产工艺流程：混炼胶→胶料热炼→内管压出→套管（铁芯擦硅油然后套管）→成型中胶→钢丝编织（钢丝合股）→包外胶→卷水布→硫化→解水布→脱芯→切头→试压→检查→包装→入库。

高压钢丝编织胶管生产工艺流程图：
高压钢丝缠绕胶管的生产工艺流程：胶料熟炼→内管压出→套管（铁芯擦硅油）→缠窗纱（窗纱整理切割后缠绕在套管上）→上一层中胶→缠绕上第一层钢丝→上二层中胶→缠绕上第二层钢丝→上第三层中胶→缠绕第三层钢丝→上第四层中胶层→缠绕第四层钢丝→包外胶层→卷水布→硫化→解水布→脱芯→打水压→外观及尺寸检验→包装入库。

高压钢丝缠绕胶管的生产流程图：。

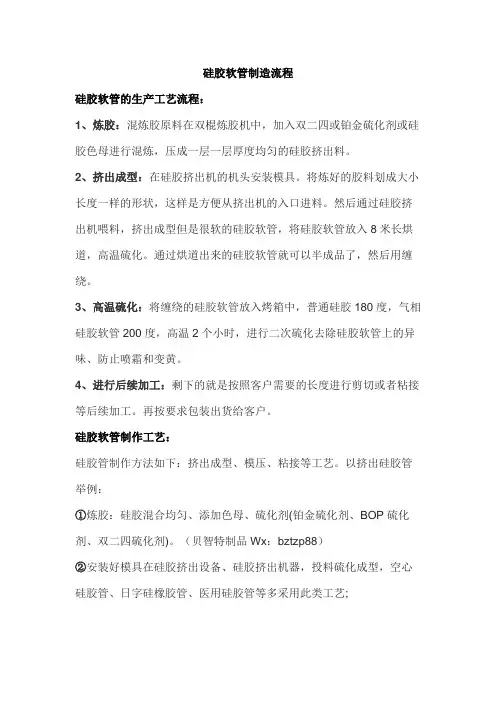

硅胶软管制造流程硅胶软管的生产工艺流程：1、炼胶：混炼胶原料在双棍炼胶机中，加入双二四或铂金硫化剂或硅胶色母进行混炼，压成一层一层厚度均匀的硅胶挤出料。

2、挤出成型：在硅胶挤出机的机头安装模具。

将炼好的胶料划成大小长度一样的形状，这样是方便从挤出机的入口进料。

然后通过硅胶挤出机喂料，挤出成型但是很软的硅胶软管，将硅胶软管放入8米长烘道，高温硫化。

通过烘道出来的硅胶软管就可以半成品了，然后用缠绕。

3、高温硫化：将缠绕的硅胶软管放入烤箱中，普通硅胶180度，气相硅胶软管200度，高温2个小时，进行二次硫化去除硅胶软管上的异味、防止喷霜和变黄。

4、进行后续加工：剩下的就是按照客户需要的长度进行剪切或者粘接等后续加工。

再按要求包装出货给客户。

硅胶软管制作工艺：硅胶管制作方法如下：挤出成型、模压、粘接等工艺。

以挤出硅胶管举例：①炼胶：硅胶混合均匀、添加色母、硫化剂(铂金硫化剂、BOP硫化剂、双二四硫化剂)。

（贝智特制品Wx：bztzp88）②安装好模具在硅胶挤出设备、硅胶挤出机器，投料硫化成型，空心硅胶管、日字硅橡胶管、医用硅胶管等多采用此类工艺;③二次硫化、针对硫化不彻底的产品采用二段硫化工艺、或者烤箱烘烤!④根据不同需要把硅胶管截断。

⑤硅胶管再次加工，如保鲜盒、饭盒中的食品级硅胶管粘成硅胶密封圈(硅橡胶密封圈)。

KL-301硅胶管胶水，在接管机器中加热方式把硅胶管两头粘在一起。

⑥医用硅胶管由于要求严格，多采用铂金硫化剂、液体硅胶挤出成型;在300医用硅胶胶水作用下可与不锈钢金属、PVC/PP塑料管粘在一起。

使用硅胶软管时要注意的问题1、硅胶软管在使用中具有较好的曲折功用，可弯半径较小，并且在曲折时不致于打褶。

所以，为了防止温度过高不要长时间过载，留意散热器散热片不要被油污染，以防尘土附着影响散热作用;坚持满足的油量以利于油的循环散热。

压力检验，国家标准央求试验压力是工作压力的2倍，爆炸压力通常是工作压力的3-4倍即为合格。
