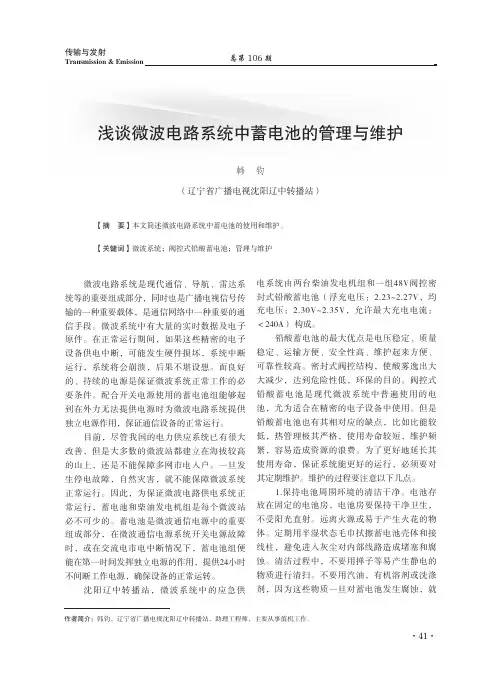

·41·传输与发射总第106期浅谈微波电路系统中蓄电池的管理与维护韩 钧（辽宁省广播电视沈阳辽中转播站）【摘 要】本文简述微波电路系统中蓄电池的使用和维护。
【关键词】微波系统；阀控式铅酸蓄电池；管理与维护作者简介：韩钧，辽宁省广播电视沈阳辽中转播站，助理工程师，主要从事值机工作。
微波电路系统是现代通信、导航、雷达系统等的重要组成部分，同时也是广播电视信号传输的一种重要载体，是通信网络中一种重要的通信手段。
微波系统中有大量的实时数据及电子原件。
在正常运行期间，如果这些精密的电子设备供电中断，可能发生硬件损坏，系统中断运行，系统将会崩溃，后果不堪设想。
而良好的、持续的电源是保证微波系统正常工作的必要条件。
配合开关电源使用的蓄电池组能够起到在外力无法提供电源时为微波电路系统提供独立电源作用，保证通信设备的正常运行。
目前，尽管我国的电力供应系统已有很大改善，但是大多数的微波站都建立在海拔较高的山上，还是不能保障多网市电入户。
一旦发生停电故障，自然灾害，就不能保障微波系统正常运行。
因此，为保证微波电路供电系统正常运行，蓄电池和柴油发电机组是每个微波站必不可少的。
蓄电池是微波通信电源中的重要组成部分，在微波通信电源系统开关电源故障时，或在交流电市电中断情况下，蓄电池组便能在第一时间发挥独立电源的作用，提供24小时不间断工作电源，确保设备的正常运转。
沈阳辽中转播站，微波系统中的应急供电系统由两台柴油发电机组和一组48V阀控密封式铅酸蓄电池（浮充电压：2.23~2.27V，均充电压：2.30V~2.35V，允许最大充电电流：＜240A） 构成。
铅酸蓄电池的最大优点是电压稳定、质量稳定、运输方便、安全性高、维护起来方便、可靠性较高。
密封式阀控结构，使酸雾逸出大大减少，达到危险性低，环保的目的。
阀控式铅酸蓄电池是现代微波系统中普遍使用的电池，尤为适合在精密的电子设备中使用。
但是铅酸蓄电池也有其相对应的缺点，比如比能较低，热管理极其严格，使用寿命较短，维护频繁，容易造成资源的浪费。
射频与微波信号发生器工作原理射频（RF）和微波信号发生器是在射频和微波领域中常用的仪器，用于产生高频信号。
它们在通信、雷达、无线电等领域有着广泛的应用。
本文将详细介绍射频与微波信号发生器的工作原理，包括振荡电路、频率控制、放大器、调制解调和输出接口等方面。
1.振荡电路振荡电路是射频与微波信号发生器中产生高频信号的核心部分。
它能够在特定的条件下产生稳定的振荡信号。
以下是几种常见的振荡电路：1.1LC振荡电路LC振荡电路是最简单和常见的振荡电路之一。
它由一个电感（L）和一个电容（C）构成。
当电流通过电感时，会在电容上积累电荷，形成电场能量。
然后，电容中的电荷会通过电感释放，再次充电，如此往复。
这种周期性的充放电过程导致了振荡信号的产生。
1.2晶体振荡电路晶体振荡电路使用压电晶体（如石英晶体）作为振荡器的谐振元件。
压电晶体具有固有的机械振动频率，当施加电场或力时，它会以固定的频率振动。
这种振动可以转换为电信号，并通过适当的反馈网络来维持振荡。
1.3微带振荡电路微带振荡电路是一种使用微带传输线和衬底作为振荡器的谐振元件的振荡电路。
微带传输线是在介质基板上形成的导电金属条。
通过选择合适的谐振结构和尺寸，微带振荡电路可以实现特定频率的振荡。
2.频率控制射频与微波信号发生器可以通过外部输入或内部设置来控制输出信号的频率。
以下是一些常用的频率控制方法：2.1可变电容可变电容器是一种可以改变电容值的元件。
通过调节电容器的电容值，可以改变振荡电路的谐振频率，从而实现不同频率的信号输出。
2.2可变电感可变电感器是一种可以改变电感值的元件。
通过调节电感器的电感值，可以改变振荡电路的谐振频率，从而实现不同频率的信号输出。
2.3可变晶体振荡器可变晶体振荡器是一种使用可变电容器或可变电感器来调节晶体振荡器频率的电路。
通过改变电容或电感值，可以调整晶体振荡器的谐振频率。
3.放大器放大器在射频与微波信号发生器中起到增强振荡电路产生的低功率信号的作用。
射频微波pcb射频微波PCB（印制电路板）在现代无线通信、雷达系统、卫星通信以及其他高频应用中扮演着至关重要的角色。
这些特殊的电路板被设计用于处理射频（RF）和微波信号，这些信号通常具有高频率和复杂的传输特性。
本文将深入探讨射频微波PCB 的设计原则、关键特性、材料选择、制造工艺以及其在各种应用中的重要性。
一、射频微波PCB设计原则设计射频微波PCB时，需要遵循一系列原则以确保信号完整性、最小化传输损耗、降低电磁干扰（EMI）和优化系统性能。
1. 布局与布线：合理的布局和布线是确保高频信号传输质量的基础。
信号线应尽可能短且直接，以减少传输损耗和信号延迟。
同时，应避免锐角和直角转弯，以减少反射和辐射。
2. 地层与电源层设计：地层和电源层的设计对于控制阻抗、减少噪声和提供稳定的参考平面至关重要。
地层通常用作回流路径，需要足够大以提供低阻抗的回流路径。
3. 阻抗匹配：在高频电路中，阻抗匹配是减少信号反射和最大功率传输的关键。
设计时需要精确控制传输线的特性阻抗，通常通过调整线宽、线间距和介质厚度来实现。
4. 串扰与隔离：高频信号容易产生串扰，即信号线之间的不期望耦合。
通过增加线间距、使用屏蔽结构或差分信号传输等技术可以有效减少串扰。
5. 散热设计：高频电路中的元件可能会产生大量热量，因此散热设计是确保电路可靠性和性能稳定的重要因素。
二、射频微波PCB的关键特性射频微波PCB具有一些独特的特性，这些特性对于高频应用至关重要。
1. 高频介电常数（Dk）：介电常数是描述材料在电场中极化能力的物理量。
在高频下，材料的介电常数会发生变化，影响传输线的特性阻抗和信号传播速度。
2. 损耗角正切（Df）：损耗角正切描述了材料在交变电场中的能量损耗。
低损耗角正切的材料可以减少信号传输过程中的能量损失。
3. 热稳定性：高频电路在工作时会产生热量，因此要求PCB材料具有良好的热稳定性，以保持电路性能的稳定。
4. 尺寸稳定性：尺寸稳定性指的是材料在温度变化或机械应力作用下保持其尺寸不变的能力。
单片射频微波集成电路技术与设计单片射频微波集成电路（Monolithic RF Microwave Integrated Circuit，简称MMIC）是一种在单个芯片上集成了射频（RF）和微波电路的技术。
它在通信、雷达、卫星通信等领域有着广泛的应用。
本文将介绍单片射频微波集成电路的技术原理和设计方法。
单片射频微波集成电路的核心是集成电路芯片，该芯片上集成了射频和微波电路所需的各种功能模块，如放大器、混频器、滤波器、功率放大器等。
相比传统的离散组件，单片射频微波集成电路具有体积小、重量轻、功耗低、可靠性高等优点，能够满足复杂电路的集成需求，提高系统性能。
单片射频微波集成电路的设计过程包括射频电路设计、微波电路设计、封装和测试等环节。
首先，需要根据系统需求和设计规范确定电路的工作频带、增益、带宽等参数。
然后，通过射频和微波电路的基本理论知识，选择合适的电路拓扑结构和器件参数。
在设计过程中，需要考虑电路的稳定性、噪声、线性度等指标，并进行相应的优化和调整。
在单片射频微波集成电路的设计中，还需要充分考虑电路的布局和封装技术。
合理的布局和封装可以降低电路的串扰和杂散，提高电路的性能。
同时，封装技术也需要考虑电路的散热和可靠性等因素。
现代封装技术如BGA（Ball Grid Array）和CSP（Chip Scale Package）等，可以满足单片射频微波集成电路的高集成度和小尺寸的要求。
当单片射频微波集成电路设计完成后，还需要进行测试和验证。
测试过程中需要使用专业的测试设备和仪器，对电路的性能进行准确的测量和评估。
通过测试结果，可以了解到电路的工作状态和性能指标是否符合设计要求，并进行必要的调整和优化。
随着射频和微波技术的不断发展，单片射频微波集成电路在无线通信、雷达、卫星通信等领域的应用越来越广泛。
它能够实现高度集成化、低功耗、小尺寸的设计要求，为现代通信系统的发展提供了强大的支持。
未来，随着射频和微波集成电路技术的进一步突破，单片射频微波集成电路将会在更多的领域发挥重要作用。
通信工程师：数字微波通信考点巩固（三）1、单选由微波介质稳频振荡产生的微波其频率稳定度可达（）A、10-4级B、10-5 级C、10-6级正确答案：B2、单选工作频率一定时，天线口径越大，其半功率角（）A、越小（江南博哥）B、越大C、不变正确答案：A3、单选能消除噪声积累的中继方式是（）.A.直接中继B.外差中继C.基带中继正确答案：C4、单选镜像干扰通常是（）中必须考虑的问题.A、直接中继B、外差中继C、基带中继正确答案：B5、单选关于数字微波通信的站距，叙述正确的是：（）.A.发射机功率越大，站距越长B.射频工作频率越高，站距越长•C.传播环境条件越好，距离越长正确答案：C6、单选再生中继站所用的中继方式是（）.A.直接中继B.外差中继C.基带中继正确答案：C7、单选数字微波的频谱有效调制技术中，对传输系统的线性和群时特性要求严格的是（）.A.PSKB.QAMC.QPR正确答案：B8、单选波长在5cm—10cm时，微波中继平均站距应在50km左右，丘陵线路站距可以（）A、加长B、缩短C、不变正确答案：A9、单选数字微波通信波道切换，从目前设备使用情况看，大多是在（）进行.A、视频B、中频C、基带正确答案：C10、单选下面属外差中继的微波中继方式是（）A、射频转接B、中频转接C、再生中继正确答案：B11、单选微波通信中，电平衰落服从（）A、正态分布B、瑞利分布C、随机分布正确答案：B12、单选分集技术中，主要用于克服频率选择性衰落的技术是（）.A.空间分集B.频率分集C.极化分集正确答案：B13、单选数字微波通信中站距通常采用（）A.30kmB.50kmC.80km正确答案：B14、单选微波通信中，采用脉冲抽样锁相振荡源的本振源频率稳定度可达（）A、10-4级B、10-5级C、10-6级正确答案：C15、单选微波中继通信中继方式中，适于不需要上下话路的方式是（）.A.直接中继B.外差中继C.基带中继正确答案：A16、单选我国使用的140Mbps国外数字微波系统如下，其中使用16QAM，工作于6GHZ上频段的是（）A、NEC—500SB、GTE—CTR186C、RD—6B正确答案：B17、单选微波通信接力段地形剖面分三类，最适于微波传输的是（）.A.山区、城市建设物上空、中间无较大河流或湖泊B.丘陵地区，无明显反射地形条件，无较大河流C.平地，水网多的地带正确答案：A18、单选下面能产生微波的吸收衰耗的是（）.A.氧分子B.小水滴C.大气的不均匀正确答案：A19、单选所谓不可用时间是指至少在一个传输方向上，只要下述两种情况有一种持续出现（）秒，就认为该近道不可用时间开始，①数码信号阻断②秒平均误码率大于1×10-3.A、5秒B、10秒C、15秒正确答案：B20、单选关于微波传播的大气效应，下面叙述错误的是（）.A.工作频率小于12Ghz时，大气吸收衰耗可忽略B.工作频率在10Ghz以下频段，散射衰耗不严重C.一般情况下，•折射随高度增加而增加正确答案：C21、单选因传输质量最好而成为数字微波通信的主要中继方式的是（）A、直接中继B、外差中继C、基带中继正确答案：C22、单选与短波信道对流层散射信道相比，视距信道的外界干扰（）B、小C、相差无几正确答案：B23、单选水蒸气对电磁波的最大吸收将一般在频率为（）时A、10GHZB、23GHZC、60GHZ正确答案：B24、单选关于天线的寄生耦合，前后比是指：（）.A.对两个相互靠背的发射和接收天线，发射能量以近区场耦合方式进入后面的耦合量B.对于两并排安装且同一指向的接收和发射天线，发射能量耦合到接收机的耦合量.C.指天线接收从正前方来的电波能力与接收从后方来的电波能力之比.正确答案：C25、单选目前，微波通信在（）以下频段都非常拥挤A、60MHZB、60GHZC、200GHZ正确答案：B26、单选下面属直接中继的微波中继方式是（）A、射频转接B、中频转接C、再生中继正确答案：A27、单选目前在研究和应用的是（）以上的微波通信系统A、2GHZB、10GHZC、100GHZ正确答案：B28、单选下面抗衰落技术用于对抗频率选择性衰落的是（）.A.备用波导切换方法B.自动增益控制电路C.分集技术正确答案：C29、单选微波通信中，对本振源的频率稳定度要求最高的是（）A、ASKC、PSK正确答案：C30、单选?以单位体表面积（m2）计算的心输出量，称为（）A.心力贮备B.心输出量C.心指数D.射血分数E.每搏输出量正确答案：C31、单选省去了调制与解调过程且设备简单而常用的中继方式是（）A、直接中继B、外差中继C、基带中继正确答案：B32、单选雨雾引起的散射衰耗在（）比较严重A、10GHZ以下B、5G以下C、10G以上正确答案：C33、单选把接收的微波信号用微波放大器直接放大而无需变频过程的中继方式是（）A、直接中继B、外差中继C、基带中继正确答案：A34、单选数字微波通信中波道切换一般不在（）上进行.A.射频B.中频C.基带正确答案：A35、单选自由空间条件下，当费涅尔余隙与一阶费涅尔半径之比为（）损耗在0dB左右A、大于0.5B、小于0.5C、等于0.5正确答案：A36、单选关于微波通信中路由的选择，下面叙述正确的是（）.A.数字微波通信线路一般走向成直线，以使线路上中继站最少和传输距离最近B.线路走向应有利于电波的传播，尽量选择平坦地形C.线路要尽量减少分支，当必须分支时，要根据线路和设备采用适当的分支角正确答案：C37、单选微波通信分集接收技术中，当两路信号来自空间不同位置时，称为（）A、空间分集B、频率分集C、极化分集正确答案：A38、单选我国使用的140Mbps国外数字微波设备如下，其中使用64QAM，6GHZ 下频段工作的是（）A、NEC—500SB、GTE—CTR186C、RD—6B正确答案：C39、单选提高平衰落储备可用（）A、提高发射功率的方法B、采用空间分集技术C、采用频率分集技术正确答案：A40、单选对于数字微波中而言，分集接收技术最经济、效果又好的是（）A、空间分集B、频率分集C、极化分集正确答案：A41、单选我国使用的几种140Mbps国外数字微波系统如下，都有8个波道，并采用法：1无损伤倒换，其中适于长距离干线通信的是（）A、NEC—500SB、GTE—CTR186C、RD—6B正确答案：C42、单选把接收的微波信号经混频变为中频进行放大，再上变频发到下一站的中继方式是（）A、直接中继B、外差中继C、基带中继正确答案：B43、单选在分集技术中，效果最差，不怎么使用的是：（）.A.空间分集B.频率分集C.极化分集正确答案：C44、单选在数字微波的频谱有效调制技术中，（）最常用A、PSKB、QAMC、QPR正确答案：A45、单选分集技术中，主要用于克服电平衰落的技术是（）.A.空间分集B.频率分集C.极化分集正确答案：A46、单选微波通集分集接收技术中，当两路信号来自不同极化方式时，称为（）A、空间分集B、频率分集C、极化分集正确答案：C47、单选数字微波通信中，2nQAM是（）调制方式A、频移键控B、相移键控C、正交正确答案：C48、单选在数字微波通信中，相邻波道间隔一般表示为（）A、△f波道B、△f收发C、△f保护正确答案：A49、单选频率选择性衰落对数字微波的影响，下面表述错误的是（）.A.数字调制信号占用较宽工作频带，容易受频率选择性衰落影响B.数字调制信号对信道滤波特性要求严格，传输信道总滤波特性若畸变，码间干扰就严重C.频率选择性衰落对数字微波通信的影响可等效为信号收信电平的降低正确答案：C50、单选微波的频率范围是（）.A.3MHZ-30MHZB.30MHZ-300MHZC.3000MHZ-300GHZ正确答案：C51、单选微波通信中，多经衰落是由微波的（）造成的.A、散射B、折射C、反射正确答案：C52、单选数字微波通信中调制技术，目前已达到（）A、64和128QAMB、256和512QAMC、1024和2048QAM正确答案：B53、单选下面技术是提高数字微波频谱利用率的是（）A、分集技术B、收发微波射频单频制技术C、干扰信号抵消技术正确答案：B54、单选数字微波通信中，频域自适应均衡器其均衡是在（）上进行的.A、射频B、中频C、基带正确答案：B55、单选数字微波通信中，时域自适应均衡是在（）上进行的.A、射频B、中频C、基带正确答案：B56、单选目前，世界各国的长途通信网有（）是用微波电路沟通的.A、50%—70%B、70%—80%C、80%—90%正确答案：A57、单选关于波道切换，下面叙述错误的是（）.A.数字微波通信常用1：1或n：1信道保护方式B.•波道切换可在中频或基带上进行C.只要不发生漏码就可以进行波道的无损伤切换.正确答案：C58、单选数字微波通信的发射机输出功率一般为（）A、几十毫瓦至1瓦B、几瓦至几十瓦C、几十瓦至100瓦正确答案：A59、单选氧对电磁波的最大吸收峰在频率为（）时A、10GHZB、23GHZC、60GHZ正确答案：C60、单选在实际使用中，数字微波检收信机的噪声系数一般由（）A.3.5dBB.3.5dB-7dBC.7dB以上正确答案：B61、单选微波通信高级和中级假想参政电路的年可用性指标为（）A.99.7%B.90.7%C.98.7%正确答案：A62、单选目前我国微波通信基本使用2 、4、6、8、11GHZ频段，其中电波传播较稳定而用于干线微波通信的是（）.A.7、8、11GHZB.2、4、6GHZC.4、6、7GHZ正确答案：B63、单选在数字微波通信中，相邻收、发信频带之间的间隔一般表示为（）A、△f波道B、△f收发C、△f保护正确答案：B64、单选平衰落储备概念对（）适用A、小容量系统B、中容量系统C、大容量系统正确答案：A65、单选微波中继通信中继方式中，适于上下话路的方式是（）.A.直接中继B.外差中继C.基带中继正确答案：C66、单选关于QPQ技术叙述正确的是（）A、QPQ技术在一个或多个数字符的区间有意引入一定的码间串扰，使频谱加宽了.B、QPR因使用了相关编码技术，故有一定检错能力C、QPP把数字编码和调制直接结合起来，使设备及技术很复杂，使得整个传输系统结构庞杂正确答案：B67、单选天线驻波比等于1时，反射系数（）A、最大B、最小C、适中正确答案：B68、单选关于微波地面效应叙述正确的是（）.A.当障碍峰顶在收发天线连线以上时信号将全被挡住造成通信中断B.当障碍峰顶在收发天线连线以下时，不会对微波信号产生衰耗C.地面越光滑，对微波信号衰耗越大正确答案：C69、单选在微波通信误码率性能中统计时间较长的是（）A、严重恶化分B、严重恶化秒C、残余误码率正确答案：C70、单选数字微波通信中，2nPSK是（）调制方式A、频移键控B、相移键控C、正交正确答案：B71、单选数字微波通信容量划分中，（）属大容量系统.A、150MbpsB、8MbpsC、200Mbps正确答案：C72、单选下面属基带中继的微波中继方式是（）A、射频转接B、中频转接C、再生中继正确答案：C73、单选数字微波通信在有时延时切换会导致（）A、重码B、漏码C、误码正确答案：C74、单选能产生微波的散射衰耗的是（）A.氧分子B.雨雾C.不均匀的大气正确答案：B75、单选微波通信分集接收技术中，当两路信号中来自不同频率时，称为（）A、空间分集B、频率分集C、极化分集正确答案：B76、单选天线口径一定时，工作频率越高，天线的半功率角（）A、越小B、越大C、不变正确答案：A77、单选大气的折射随着高度的增加而（）A、增加B、减少C、不变正确答案：B78、单选数字微波通信中，波道切换在要（）无时延差时进行.A、主备波道之间B、主备两路PCM数据流之间C、发射机与接收机之间的信号正确答案：B79、单选数字微波通信容量划分中，（）属中容量系统A.10Mbps以下B.10Mbps-100MbpsC.100bps以上正确答案：B80、单选在要求同样的通信质量时，数字微波比模拟微波系统的发射和输出功率（）A、要大B、要小C、相差无几正确答案：B81、单选数字微波系统中，电平衰落等效为（）A、收信电平的降低B、信噪比的降低C、系统选择能力的下降正确答案：A82、单选数字微波系统中，频率选择性衰落等效为（）A、收信电平的降低B、信噪比的降低C、系统选择能力的下降正确答案：B83、单选对微波通信中收信机的选择性是用增益一频率特性表示的，下面表述错误的是（）.A.通频带内增益越大越好B.通频带外衰减越大越好C.通带与阻带间过流区越窄越好正确答案：A84、单选有效衰落储备是在平衰落储备的概念上，考虑了（）时，而提出的概念A、热噪声B、电平衰落C、频率选择性衰落正确答案：C85、单选大容量的数字微波系统常采用（）保护方式.A.1：1B.1：nC.n：1正确答案：C86、单选信号本身具有检错能力且把数字编码和调制直接接合的调制技术是（）.A.PSKB.QAMC.QPR正确答案：C87、单选对中容量系统、数字微波通信一般在（）进行调制.A、7MHZB、140MHZC、70MHZ正确答案：C88、单选波长在15cm-18cm时，微波中继最大站距可达（）A.80kmB.60kmC.50km正确答案：B89、单选微波通信中，闪烁衰落是由微波的（）造成的.A、散射B、折射C、反射正确答案：A90、单选关于视距传播信道的衰落特性，叙述错误的是（）.A.闪烁衰落持续时间短，影响也小B.加大衰落储备对改善多经衰落误码性能很有效C.电平衰落对微波系统的影响等效为收信电平降低正确答案：B91、单选费涅尔半径和余隙是研究（）时用到的.A、大气的折射B、地面阻挡物造成的阻挡衰耗C、地面对电波的反射正确答案：B92、单选数字微波通信与模拟微波通信相比，下面叙述不正确的是（）.A.抗干扰性强B.保密性强C.技术更复杂，上下话络比较困难正确答案：C93、单选分析表明，只要保证极化鉴别率XPD在（）以上，就可以采用交叉极化方式来提高数字微波通信的频谱利用率.A.15.dBB.10dBC.25dB正确答案：C94、判断题对高危孕妇可做羊水细胞或绒毛膜细胞DNA检查进行21-三体综合征的产前诊断。
第二章微波测量仪器和系统
微波信号源功能与构成
一个微波振荡器，配以必要的控制驱动电路，就构成了最基本的信号源。
不同的应用，对信号源的输出有不同的特性要求。
信号源的设计，就是围绕振荡器，施加不同的控制处理电路，满足不同应用需求的过程。
普通信号发生器
在微波信号输出前加上可变衰减器，可以通过选择合适的可变衰减器控制输出信号功率范围
在振荡器后、可变衰减器前加入放大器能够隔离衰减器值变化引起的振荡器频率变化
对可变衰减器进行自动增益控制，保证输出信号稳定度（ALC是实现自动电平控制系统的简称）
带调频、调幅、方波及脉冲等信号的信号源
振荡源
振荡器模型
常用的振荡器
直接合成（混频（加、减）、倍频（乘）、分频（除）、滤波）数字合成DDS(相位累加器、相位寄存器、
非相干合成
微波信号源典型组成
微波信号源特征
显示设备和信号检测
主要性能指标：频率范围、频率响应、灵敏度、端口阻抗、最大输入功率、极性、VSWR、接头形式
功率检测
电阻侧辐射热议：利用某些温度敏感元件的电阻随所加的功率大小而变化的效
对功率大小进行检测
频谱分析仪
扫频超外差式频谱仪的原理图
噪声系数测试仪
噪声源：应用的噪声源分为三种类型
宽带电磁信息检测系统。
