常用电磁阀、气缸图形符号

附图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
电磁阀符号解释：
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

史上最全常用液压图形符号，赶紧收藏吧！
几位几通电磁阀的判断
有几个方块就是几位，方块内的箭头或者T与方块有几个交点就是几通，一般P表示进油管，T表示回油管，A,B
电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。

阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。

电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。

阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。

电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。

电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油。

常用电磁阀、气缸图形符号表1常用液压图形符号（摘自GB/T786.1-1993）（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制部压力控制，部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，部泄油机械控制方法顶杆式液压先导卸压控制部压力控制，部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制部机械反馈如随动阀仿形控制回路等差动控制部压力控制控制通路夺元件部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头。

电磁阀符号原理图及介绍时间：2014-08-30 来源：上海丹可电磁阀点击： 895 次电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图：前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

三位五通电磁阀有三种形式：中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。

中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。

电磁阀符号及意义详解电磁阀符号是指对电磁阀功用进行描写的暗示图，通常运用于气动体系计划及商品标识上，以供气动体系计划人员及电磁阀运用者了解商品功用。

在计划进程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号呈如今图纸上，这种标明办法，即是电磁阀符号。

示例及阐明：附图：从上至下从左到右别离是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压电磁阀符号阐明前面的几位，你要看这个阀有几种作业状况，就能够说是几位，如有气动元件符号，就十分好了解了，在图符上代表阀体的正方形(内有箭头或T线)有几个即是几位。

然后边的几通，是代表在其间的一个正方形上有几个点（和箭头线还有T线相交的点），即是几通。

气动电磁阀图形符号图形符号的意义通常如下：1、用方框标明阀的作业方位，有几个方框就标明有几位;2、方框内的箭头标明油路处于接通状况，但箭头方向不必定标明液流的实习方向;3、方框内符号┻或┳标明该通路不通;4、方框外部联接的接口数有几个，就标明几通;5、通常，阀与体系供油路或气路联接的进油口/进气口用字母p标明;阀与体系回油路/气路连通的回油/回气口用t（有时用o）标明;而阀与施行元件联接的油口/气口用a、b等标明。

有时在图形符号上用l标明走漏油口;6、换向阀都有两个或两个以上的作业方位，其间一个为常态位，即阀芯未遭到操作力时地址的方位。

图形符号中的中位是三位阀的常态位。

运用绷簧复位的二位阀则以挨近绷簧的方框内的通路状况为其常态位。

制造体系图时，油路/气路通常应联接在换向阀的常态位上。

常用液压图形符号常用液压图形符号表1常用液压图形符号（摘自GB/T786.1-1993）（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转，定排量可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号直线运动的杆箭头可省略（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头注意：本栏目所有书籍均来至于网络，如果其中涉及了您的版权，请及时联系我们，我们在核实后将在第一时间予以删除！。

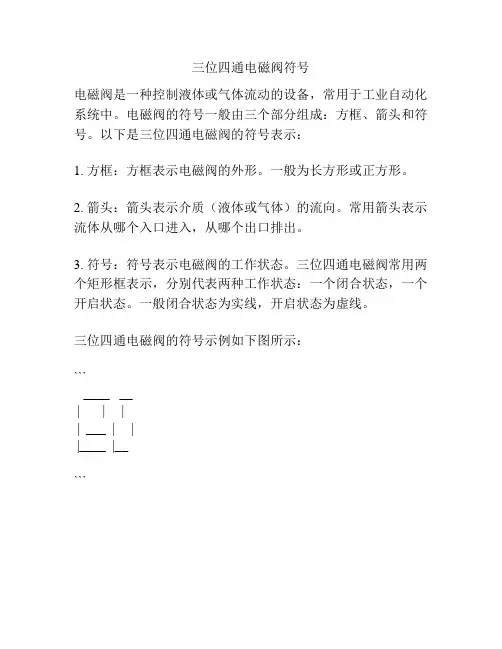

三位四通电磁阀符号
电磁阀是一种控制液体或气体流动的设备，常用于工业自动化系统中。

电磁阀的符号一般由三个部分组成：方框、箭头和符号。

以下是三位四通电磁阀的符号表示：
1. 方框：方框表示电磁阀的外形。

一般为长方形或正方形。

2. 箭头：箭头表示介质（液体或气体）的流向。

常用箭头表示流体从哪个入口进入，从哪个出口排出。

3. 符号：符号表示电磁阀的工作状态。

三位四通电磁阀常用两个矩形框表示，分别代表两种工作状态：一个闭合状态，一个开启状态。

一般闭合状态为实线，开启状态为虚线。

三位四通电磁阀的符号示例如下图所示：
```
____ __
| | |
| ___ | |
|____ |__
```。

电器的图形符号
图1-32 断路器图形符号的组成
表1-4 常用电器分类及图形符号、文字符号举例
ＦＶ
HA
HA
优选形一
蜂鸣器续表
续表
续表
常用低压电器符号
一、 F ：保护类器件 1、 FU ：熔断器
二、
Q ：开关器件
1、 QS ：刀开关
2、 QF ：断路器
三、 K ：接触器、继电器
一)、KM ：接触器
二）、继电器
1、电磁继电器 1）、KA ：中间继电器
2）、KI：过电流继电器
3）、KV：电压继电器
2、KT：时间继电器
3、FR：热过载继电器
四、T：变压器
1、TA：互感器
2、TC：电力变压器
3、自耦变压器
五、S：控制回路中的开关器件
1、SA：转换开关
2、SB：按钮
3、扭子开关
4、SQ：行程开关
5、SP：压力开关
6、ST：温度开关
7、SL：液位开关
六、H：指示器件
1、HA：蜂鸣器
2、HL：指示灯
●EL：信号灯，图形符号与HL相同。

七、R：电阻器
1、RP电位器
▲X：端子
▲M：三相鼠笼式异步电动机
▲DT：电磁阀。

气动元件分类和符号大全及使用方法气动元件分类和符号大全及使用方法双作用气缸（带磁电开关）使用方法：通过调节节流阀来调节气缸的运行速度，左边节流阀通气气缸缩回，右边节流阀通气气缸伸出。

磁电开关（近视位开关）用来检测气缸位置，气缸缩回时右边磁电开关导通，反之左边导通。

在磁电开关使用时两端不可直接加电源，需串入负载（靠红色小灯处为+端）。

单作用气缸使用方法：通过调节节流阀来调节气缸的运行速度，当节流阀中有气通过时气缸伸出，反之没气时气缸缩回（通过弹簧自动复位）。

二位五通单电控电磁阀3个直接头为连接气管端，分别为P进气端，A：A 位出气端，B：B位出气端。

当P有气后A位出气（即电磁阀初位），当电磁阀线圈得电（DC24V小灯处为正极），电磁阀换向，B位出气。

当电磁阀线圈失电，通过弹簧恢复到初始位。

二位五通双电控电磁阀3个直接头为连接气管端，分别为P进气端，A：A 位出气端，B：B位出气端。

当P口有气后，前次出气端有气的仍旧出气（即保留上次电磁阀得电的位置），当电磁阀线圈1Y1得电（DC24V小灯处为正），电磁阀换向，A口出气。

当电磁阀线圈1Y2得电（DC24V小灯处为正），电磁阀换向，B口出气。

电磁线圈失电后保留此次位置。

三位五通双电控电磁阀3个直接头为连接气管端，分别为P进气端，A：A位出气端，B：B位出气端。

当P口有气且电磁阀线圈无得电的状态下，在两侧弹簧的作用下复位，A、B 口均无气出，该阀保持在中位。

当电磁阀线圈1Y1得电（DC24V小灯处为正），电磁阀换向，A口出气。

当电磁阀线圈1Y2得电（DC24V小灯处为正），电磁阀换向，B口出气。

电磁阀线圈失电后，在两侧弹簧的作用下阀体自动复位，A、B口均无气出，该阀又保持在中位状态。

电信号行程开关该元件用于检测气缸位置，分别放在气缸的缩回与伸出位，使其接触气缸探头进行动作。

当白色滚轮端弹起时，COM端与NC通，NO断开。

当白色滚轮端被气缸探头压下后，COM与NO通，NC断开。

常用电磁阀气缸图形符集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]常用电磁阀、气缸图形符号表1常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源 一般符号 双作用缸单活塞杆缸详细符号 气压源一般符号简化符号 电动机双活塞杆缸详细符号 原动机电动机除外简化符号（2）机械控制装置和控制方法名称 符号说明 名称 符号说明机械控制件直线运动的杆 箭头可省略 先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制 定位装置液压二级先导加压控制内部压力控制，内部泄油 锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油 弹跳机构电-液先导加压控制液压外部控制，内部泄油 机械控制方法顶杆式液压先导卸压内部压力控制，内部泄油可变行程控制式控制外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头。

电气原理图的电磁阀符号介绍及原理图
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号由方框、箭头、T和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即位，有几个方框就表示有几位，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
3、方框内符号┻或┳表示该通路不通;
4、方框外部连接的接口数有几个，就表示几通;
5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图：
前面的几位，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的几通，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

三位五通电磁阀有三种形式：。

电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号示例及说明：如右图：从左到右从上至下分别是：直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控，三位五通中封，三位五通中泄，三位五通中压电磁阀符号含义：前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

1、用方框表示阀的工作位置，有几个方框就表示有几“位”。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向3、方框内符号“┻”或“┳”表示该通路不通。

4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

扩展资料：电磁阀工作原理：电磁阀从原理上分为三大类：直动式、分步直动式、先导式。

而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构一、直动式电磁阀原理：通电时，电磁阀线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。
