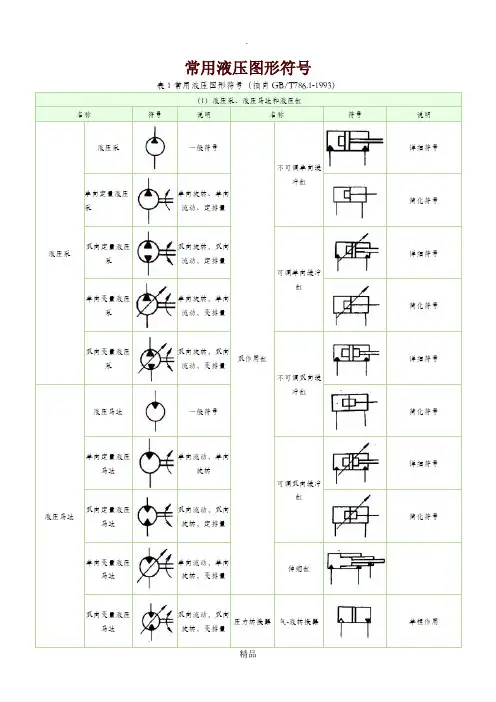

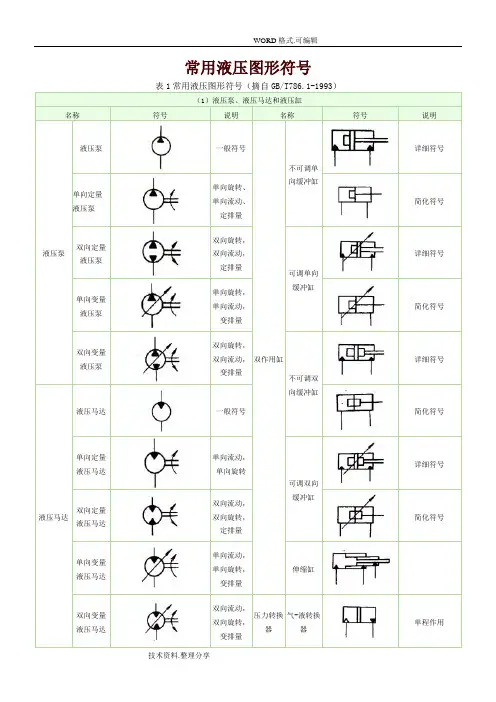

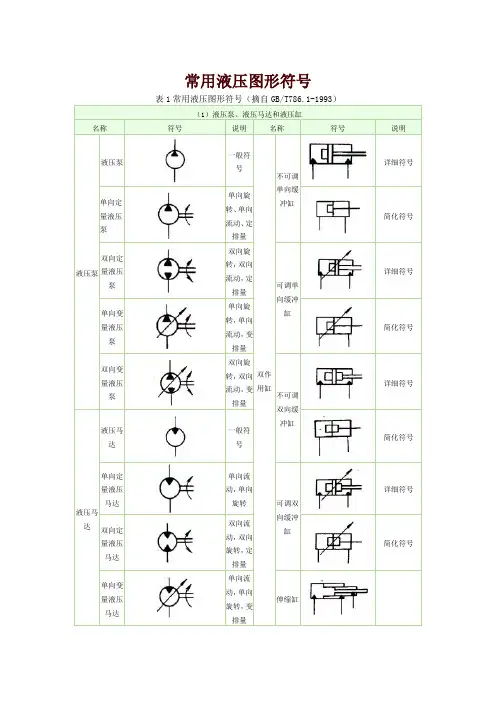

常用液压图形符号表1常用液压图形符号（摘自GB/T786.1-1993）（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头如有侵权请联系告知删除，感谢你们的配合！。
常用液压图形符号[液压符号]阀的符号—1 2009年03月26日14:30 日立建机(上海)有限公司生意社03月26日讯压力控制阀压力控制阀的基本符号是一标有外部油口的正方形，其中的箭头表示流动方向。
通常，这种阀门通过平衡与弹簧的压紧力进行工作，因此，我们在符号的一侧表示弹簧，另一侧表示控制压力油路。
常闭阀图中显示的是像溢流阀一样的常闭阀，从中还可看到从油口至控制压力管路的箭头偏差。
这表示弹簧使阀保持关闭，直到被压力克服。
我们可以设想，当压力上升至阀的设定值时，箭头从进油口到出油口完成流动的情形。
溢流阀我们用压力油路和油箱之间连接的常闭符号对溢流阀作以下说明。
当系统压力克服了弹簧力，即可实现从压力油口到油箱回油口的流动。
注意：符号不表示溢流阀结构上的繁简。
重要的是指出它在回路中的功能。
操作：(a) 阀门始终保持闭合。
(b) 主油路中产生压力时，相同的压力通过控制油路作用于阀芯，达到设定压力时，阀芯打开，至油箱的通道形成，以释放主油路的压力。
常开阀当箭头连接两侧的油口时，我们知道阀是常开的。
只有当压力克服弹簧力时，阀才关闭。
减压阀是典型的常开阀，下图对它作了说明。
弹簧对面显示的是出油口压力，达到减压阀设定值时，出油口压力被调整或停止流动。
操作：(a) 泵排出的油流至主油路和A 点。
(b) 阀的出油口压力高于设定压力时，泵排出的油被堵塞，油路 A 的压力保持在设定值。
它不受主油路压力影响。
(c) A 点压力下降时，阀回到图(a)状态。
因此，由于保持着(a)和(b)状态，油路A 压力始终保持设定压力。
方向控制阀分类在实际应用中，可根据不同的需要将方向控制阀分成若干类别：（1）按照气体在管道的流动方向，如果只允许气体向一个方向流动，这样的阀叫做单向型控制阀，比如单向阀，梭阀等；可以改变气体流向的控制阀叫做换向阀，比如常用的2way2port，2way3port，2way5port，3way5port等。
附录液压与气压传动常用图形符号（摘自GB/T 786.1—2009）附表1 基本要素、功能要素、管路及连接描述图形描述图形供油管路，回油管路元件外壳和外壳符号组合元件框线内部和外部先导（控制）管路，泄油管路，冲洗管路，放气管路两个流体管路的连接两个流体管路的连接（在一个符号内表示）软管管路封闭管路或接口流体流过阀的路径和方向流体流过阀的路径和方向阀内部的流动路径阀内部的流动路径阀内部的流动路径阀内部的流动路径流体流动的方向缸的活塞活塞杆元件：压力容器；蓄能器；波纹管执行液压源回到油箱两条管路交叉没有节点，表明它们之间没有连接附表2 控制机构和控制方法描述图形描述图形带有分离把手和定位销的控制机构具有可调行程限制装置的顶杆带有定位装置的推或拉控制机构手动锁定控制机构具有5个锁定位置的调节控制机构用作单方向行程操纵的滚轮杠杆使用步进电机的控制机构单作用电磁铁，动作指向阀芯单作用电磁铁，动作背离阀芯双作用电气控制机构，动作指向或背离阀芯单作用电磁铁，动作指向阀芯，连续控制单作用电磁铁，动作背离阀芯，连续控制双作用电气控制机构，动作指向或背离阀芯，连续控制电气操纵的气动先导控制机构电气操纵的带有外部供油的液压先导控制机构机械反馈附表3 泵、马达和缸描述图形描述图形变量泵单向旋转的定量泵或马达双向变量泵或马达单元，双向流动，带外泄油路，双向旋转双向流动，带外泄油路单向旋转的变量泵操纵杆控制，限制转盘角度的泵单作用的半摆动执行器或旋转驱动限制摆动角度，双向流动的摆动执行器或旋转驱动单作用单杆缸，靠弹簧力返回行程，弹簧腔带连接口双作用单杆缸单作用伸缩缸双作用双杆缸，活塞杆直径不同，双侧缓冲，右侧带调节行程两端定位的双作用缸单作用缸，柱塞缸双作用缆绳式无杆缸，活塞两端带可调节终点位置缓冲双作用伸缩缸双作用带状无杆缸，活塞两端带终点位置缓冲波纹管缸软管缸附表4 控制元件描述图形描述图形二位二通方向控制阀，两通，二位，推压控制机构，弹簧复位，常闭二位二通方向控制阀，两通，二位，电磁铁操纵弹簧复位，常开二位四通方向控制阀，电磁铁操纵，弹簧复位二位三通锁定阀二位三通方向控制阀，滚轮杠杆控制，弹簧复位二位三通方向控制阀，电磁铁操纵，弹簧复位，常闭二位三通方向控制阀二位四通方向控制阀，单电磁铁操纵二位四通方向控制阀，电磁铁操纵液压先导控制，弹簧复位三位五通方向控制阀，定位销式各位置杠杆控制三位四通方向控制阀，电磁铁操纵先导级和液压操作主阀，主阀及先导级弹簧对中，外部先导供油和先导回油三位四通方向控制阀，弹簧对中，双电磁铁直接操纵，不同中位机能的类别溢流阀，直动式，开启压力由弹簧调节顺序阀，带有旁通阀顺序阀，手动调节设定值防气蚀溢流阀，用来保护两条供给管道二通减压阀，直动式，外泄型二通减压阀，先导式，外泄型电磁溢流阀，先导式，电气操纵预设定压力可调节流量控制阀蓄能器充液阀，带有固定开关压差三通流量控制阀，可调节，将输入流量分成固定流量和剩余流量可调节流量控制阀，单向自由流动流量控制阀，滚轮杠杆操纵，弹簧复位二通流量控制阀，可调节，带旁通阀，固定设置，单向流动，基本与黏度和压力差无关集流阀，保持两路输入流量相互恒定分流器，将输入流量分成两路输出单向阀，带有复位弹簧，只能在一个方向流动，常闭单向阀，只能在一个方向自由流动先导式液控单向阀，带有复位弹簧，先导压力允许在两个方向自由流动双单向阀，先导式直动式比例方向控制阀梭阀（“或”逻辑），压力高的入口自动与出口接通先导式比例方向控制阀，带主级和先导级的闭环位置控制，集成电子器件比例方向控制阀直接控制先导式伺服阀，先导级带双线圈电气控制机构，双向连续控制，阀芯位置机械反馈到先导装置，集成电子器件伺服阀，内置电反馈和集成电子器件，带预设动力故障装置比例溢流阀，直控式，通过电磁铁控制弹簧工作长度来控制液压电磁换向座阀先导式伺服阀，带主级和先导级的闭环位置控制，集成电子器件，外部先导供油和回油比例溢流阀，直控式，带电磁铁位置闭环控制，集成电子器件比例溢流阀，直控式，电磁力直接作用在阀芯上，集成电子器件比例流量控制阀，直控式比例溢流阀，先导控制，带电磁铁位置反馈压力控制和方向控制插装阀插件，座阀结构，面积比1:1 流量控制阀，用双线圈比例电磁铁控制，节流孔可变，特性不受黏度变化影响方向控制插装阀插件，座阀结构，面积比例≤0.7压力控制和方向控制插装阀插件，座阀结构，常开，面积比1:1主动控制的方向控制插装阀插件，座阀结构，由先导压力打开方向控制插装阀插件，座阀结构，面积比例>0.7比例溢流阀，直控式，带电磁铁位置闭环控制，集成电子器件主动控制插件，B端无面积差不同中位流路的三位五通气动方向控制阀，弹簧复位至中位比例溢流阀，先导控制，带电磁铁位置反馈附表5 辅助元件描述图形描述图形软管总成三通旋转接头可调节的机械电子压力继电器模拟信号输出压力传感器液位指示器（液位计）流量指示器（流量计）压力测量单元（压力表）温度计过滤器带旁路节流的过滤器液体冷却的冷却器不带冷却液流道指示的冷却器温度调节器加热器活塞式蓄能器隔膜式蓄能器继续阅读。
