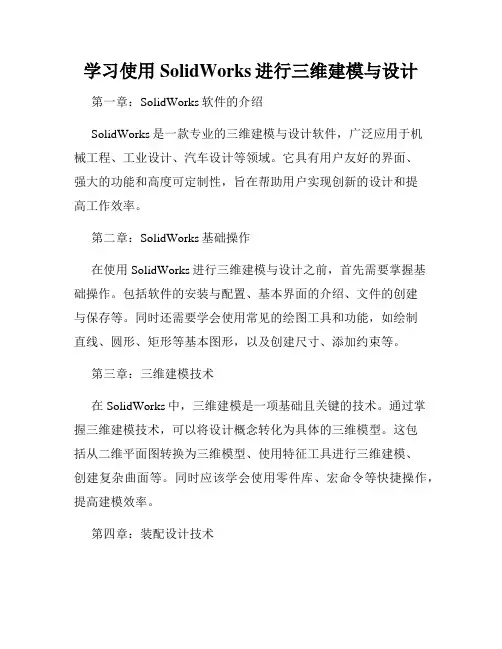

学习使用SolidWorks进行三维建模与设计第一章：SolidWorks软件的介绍SolidWorks是一款专业的三维建模与设计软件，广泛应用于机械工程、工业设计、汽车设计等领域。

它具有用户友好的界面、强大的功能和高度可定制性，旨在帮助用户实现创新的设计和提高工作效率。

第二章：SolidWorks基础操作在使用SolidWorks进行三维建模与设计之前，首先需要掌握基础操作。

包括软件的安装与配置、基本界面的介绍、文件的创建与保存等。

同时还需要学会使用常见的绘图工具和功能，如绘制直线、圆形、矩形等基本图形，以及创建尺寸、添加约束等。

第三章：三维建模技术在SolidWorks中，三维建模是一项基础且关键的技术。

通过掌握三维建模技术，可以将设计概念转化为具体的三维模型。

这包括从二维平面图转换为三维模型、使用特征工具进行三维建模、创建复杂曲面等。

同时应该学会使用零件库、宏命令等快捷操作，提高建模效率。

第四章：装配设计技术SolidWorks还具备强大的装配设计功能，可以将多个零部件组装为完整的产品模型。

在进行装配设计时，需要掌握零部件的导入与导出、装配关系的设定、零部件的排列与调整等技术。

此外，还应学会使用装配剖面、配合配对等功能，确保装配过程的准确性。

第五章：图形与动画生成SolidWorks不仅能够生成三维模型，还能够生成高质量的图形和动画。

在使用SolidWorks生成图形和动画时，可以应用材质、添加灯光、渲染等操作，使生成的图形和动画更加逼真。

此外，还可以学会使用剖面视图、装配动画等功能，使设计成果更加直观。

第六章：模型分析与优化SolidWorks提供了多种分析工具，用于对设计模型进行力学、流体、热传导等方面的分析。

通过这些分析工具，可以对设计进行评估和优化，提高设计的可靠性和性能。

在进行模型分析时，需要了解各种分析工具的使用方法，并学会解读分析结果，从而为进一步优化设计提供依据。

第七章：SolidWorks与其他软件的集成SolidWorks可以与其他相关软件进行集成，如AutoCAD、ANSYS等。

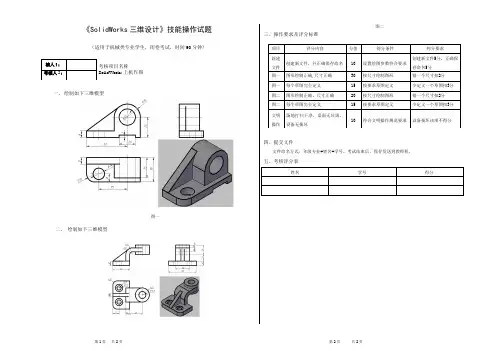

《SolidWorks三维设计》技能操作试题（适用于机械类专业学生，闭卷考试，时间90分钟)
一、绘制如下三维模型
图一
二、绘制如下三维模型
图二
三、操作要求及评分标准
四、提交文件
文件命名方式：年级专业+姓名+学号，考试结束后，保存发送到教师机。

五、考核评分表
姓名学号得分
核人1：考核项目名称
SolidWorks上机作图考核人2：项目评分内容分值得分条件判分要求
新建
文件
创建新文件，并正确保存命名10 设置绘图参数符合要求
创建新文件5分，正确保
存命名5分
图一图形绘制正确,尺寸正确30 按尺寸绘制图形错一个尺寸扣2分
图一每个草图完全定义15 按要求草图定义少定义一个草图扣3分图二图形绘制正确，尺寸正确20 按尺寸绘制图形错一个尺寸扣2分
图二每个草图完全定义15 按要求草图定义少定义一个草图扣3分文明
操作
场地打扫干净，桌面无垃圾，
设备无损坏
10 符合文明操作规范要求设备损坏该项不得分
第1页共2页第2页共2页。

简述色的works三维设计软件的有哪三大基本功能SolidWorks具有三个功能强大的基本模块SolidWorks功能和特点SolidWorks采用了参数化和特征造型技术，能方便地创建任何复杂的实体、快捷的组成装配体、灵活地生成工程图，并可以进行装配体干涉检查、碰撞检查、钣金设计、生成爆炸图；利用SolidWorks 插件还可以进行管道设计、工程分析、数控加工等。

可见，SolidWorks 不只是一个简单的三维建模工具，而是一套高度集成的CAD／CAE／CAM一体化软件，是一个产品级的设计和制造系统，为工程师提供了一个功能强大的模拟工作平台。

对于习惯了操作以绘图为主的二维CAD软件的设计师来说，三维SolidWorks的功能和特点主要有以下几个方面：（1）参数化尺寸驱动在二维CAD绘图过程中，绘制的图形形状决定了图形的尺寸，即图形控制尺寸。

当尺寸需要变动时，必须返回去对图形进行修改，往往要将所有已画好的图形按照原来的绘图过程从头来画，严重影响了新产品的开发速度。

SolidWorks采用的是参数化尺寸驱动建模技术，即尺寸控制图形。

当改变尺寸时，相应的模型、装配体、工程图的形状和尺寸将随之变化而变化，非常有利于新产品在设计阶段的反复修改。

（2）三维实体造型在传统的二维CAD设计过程中，设计师欲绘制一个复杂的零件工程图，由于不可能一下子记住所有的设计细节，必须经过三维→二维→三维→二维这样一个反复不断的过程，时刻都要进行着投影关系的校正，这就使得设计师的工作十分枯燥和乏味。

而SolidWorks进行设计工作时直接从三维空间开始，设计师可以马上知道自己的操作会导致的零件形状。

由于把大量繁琐的投影工作让计算机来完成，设计师可以专注于零件的功能和结构，工作过程轻松了许多，也增加了工作中的趣味性。

在企业招投标过程中，生动逼真的机械产品三维动画不仅便于交流与沟通，还展示了企业的研发手段与实力，宣传了企业的自身形象。

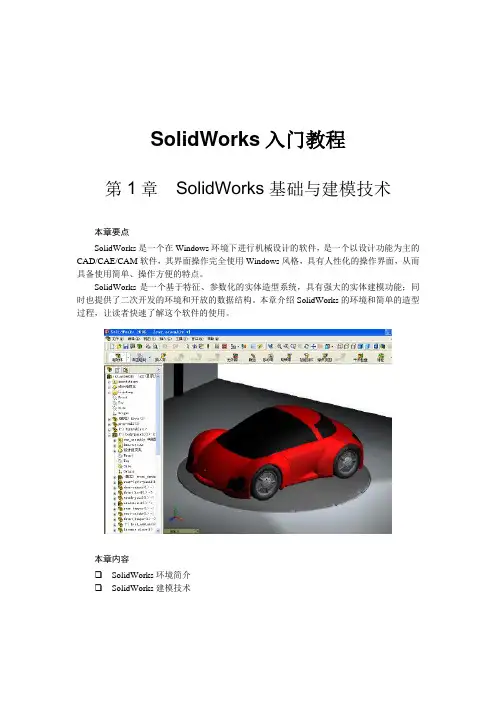

SolidWorks入门教程第1章SolidWorks基础与建模技术本章要点SolidWorks是一个在Windows环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM软件，其界面操作完全使用Windows风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。

SolidWorks是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。

本章介绍SolidWorks的环境和简单的造型过程，让读者快速了解这个软件的使用。

本章内容❑SolidWorks环境简介❑SolidWorks建模技术第1章SolidWorks基础与建模技术2简单演练第1章SolidWorks基础与建模技术 31.1SolidWorks环境简介SolidWorks是美国SolidWorks公司开发的三维CAD产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。

同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。

通过本节的学习，读者应熟悉SolidWorks的界面，以及常用工具条的使用。

1.1.1工作环境和模块简介1．启动SolidWorks和界面简介安装SolidWorks后，在Windows的操作环境下，选择【开始】→【程序】→【SolidWorks 2006】→【SolidWorks 2006】命令，或者在桌面双击SolidWorks 2006的快捷方式图标，就可以启动SolidWorks 2006，也可以直接双击打开已经做好的SolidWorks文件，启动SolidWorks 2006。

图1-1是SolidWorks 2006启动后的界面。

SolidWorks 三维建模技巧与最佳实践SolidWorks是一款强大的三维建模软件，被广泛应用于各种工程设计和制造行业。

掌握SolidWorks的三维建模技巧和最佳实践对于提高设计效率和准确性至关重要。

在本文中，我将分享一些SolidWorks的三维建模技巧和最佳实践，帮助您更好地使用这个强大的工具。

首先，正确使用Sketch功能是成为SolidWorks专家的第一步。

Sketch是SolidWorks中设计的基础，它是用于创建二维几何形状的工具。

在创建Sketch时，确保尽量使用图形关系和约束工具来控制几何形状的位置和尺寸。

这样可以确保设计的几何形状在后续的编辑和修改过程中保持稳定。

其次，合理使用SolidWorks的特征工具。

特征工具包括凸台、挖空、镜像等功能，可用于在设计中添加或删除几何形状。

在使用这些特征工具时，应注意将几何参数化，以便在后续的修改过程中进行调整。

此外，充分利用模式特征功能，可以通过复制和模式生成几何形状，提高设计效率。

另外，了解SolidWorks的装配功能也是至关重要的。

通过使用装配功能，可以将多个部件组装在一起，形成一个整体。

在进行装配时，应注意合理安排零件的名称和分层结构，以便于后续的查找和修改。

此外，使用装配约束工具可以确保各个部件之间的正确组装，并验证设计的稳定性。

在设计过程中，掌握SolidWorks的参数化建模技巧也是至关重要的。

参数化建模技巧可以帮助设计师通过修改几何参数来调整设计，而无需重新创建几何形状。

例如，使用全局变量和宏命令可以将几何参数化，并快速调整设计尺寸。

此外，使用设计表可以创建多个设计变体，以满足不同的需求。

除了以上的技巧之外，SolidWorks还有许多其他的建模技巧和最佳实践。

例如，合理使用装配体与零件的关联关系，可以避免设计中出现不必要的错误。

另外，注意使用正确的单位和标准，以保证设计的准确性。

在创建大型装配时，使用子装配和灵活子装配等功能可以提高软件的响应速度。

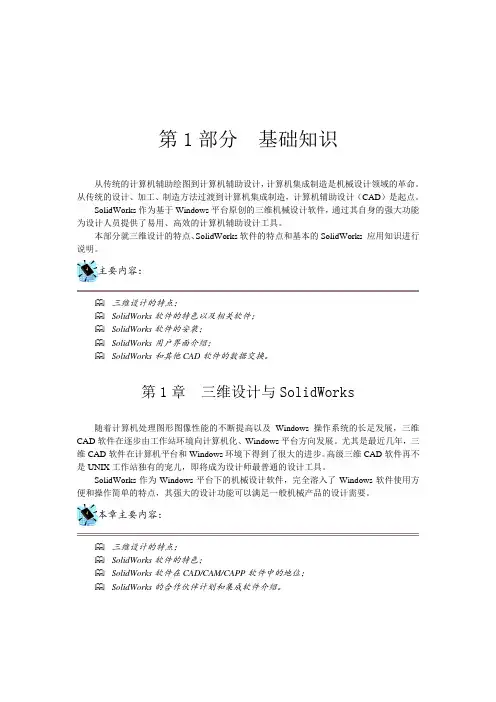

第1部分基础知识从传统的计算机辅助绘图到计算机辅助设计，计算机集成制造是机械设计领域的革命。

从传统的设计、加工、制造方法过渡到计算机集成制造，计算机辅助设计（CAD）是起点。

SolidWorks作为基于Windows平台原创的三维机械设计软件，通过其自身的强大功能为设计人员提供了易用、高效的计算机辅助设计工具。

本部分就三维设计的特点、SolidWorks软件的特点和基本的SolidWorks 应用知识进行说明。

三维设计的特点；SolidWorks软件的特色以及相关软件；SolidWorks软件的安装；SolidWorks用户界面介绍；SolidWorks和其他CAD软件的数据交换。

第1章三维设计与SolidWorks随着计算机处理图形图像性能的不断提高以及Windows操作系统的长足发展，三维CAD软件在逐步由工作站环境向计算机化、Windows平台方向发展。

尤其是最近几年，三维CAD软件在计算机平台和Windows环境下得到了很大的进步。

高级三维CAD软件再不是UNIX工作站独有的宠儿，即将成为设计师最普通的设计工具。

SolidWorks作为Windows平台下的机械设计软件，完全溶入了Windows软件使用方便和操作简单的特点，其强大的设计功能可以满足一般机械产品的设计需要。

三维设计的特点；SolidWorks软件的特色；SolidWorks软件在CAD/CAM/CAPP软件中的地位；SolidWorks的合作伙伴计划和集成软件介绍。

·2·1.1 三维设计的特点相对于传统的二维设计（计算机辅助绘图），三维设计最大的特点是特征建模技术和设计过程的全相关技术。

三维设计可以分为零件设计、虚拟装配、工程图3个不同的设计阶段。

设计过程的全相关性特点，使得设计者在任何阶段对设计的修改都会影响到其他阶段，设计过程变得非常灵活和轻松，大大提高了设计效率。

1.1.1 零件设计三维设计开始于零件模型的建立。
