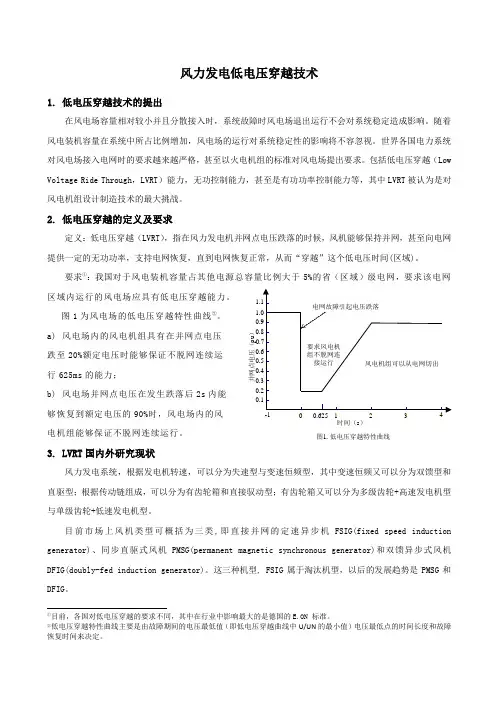

风力发电低电压穿越技术1. 低电压穿越技术的提出在风电场容量相对较小并且分散接入时，系统故障时风电场退出运行不会对系统稳定造成影响。
随着风电装机容量在系统中所占比例增加，风电场的运行对系统稳定性的影响将不容忽视。
世界各国电力系统对风电场接入电网时的要求越来越严格，甚至以火电机组的标准对风电场提出要求。
包括低电压穿越（Low Voltage Ride Through ，LVRT ）能力，无功控制能力，甚至是有功功率控制能力等，其中LVRT 被认为是对风电机组设计制造技术的最大挑战。
2. 低电压穿越的定义及要求定义：低电压穿越（LVRT ），指在风力发电机并网点电压跌落的时候，风机能够保持并网，甚至向电网提供一定的无功功率，支持电网恢复，直到电网恢复正常，从而“穿越”这个低电压时间(区域)。
要求①：我国对于风电装机容量占其他电源总容量比例大于5%的省（区域）级电网，要求该电网电机组能够保证不脱网连续运行。
3. LVRT 国内外研究现状风力发电系统，根据发电机转速，可以分为失速型与变速恒频型，其中变速恒频又可以分为双馈型和直驱型；根据传动链组成，可以分为有齿轮箱和直接驭动型；有齿轮箱又可以分为多级齿轮+高速发电机型与单级齿轮+低速发电机型。
目前市场上风机类型可概括为三类,即直接并网的定速异步机FSIG(fixed speed induction generator)、同步直驱式风机PMSG(permanent magnetic synchronous generator)和双馈异步式风机DFIG(doubly-fed induction generator)。
这三种机型, FSIG 属于淘汰机型，以后的发展趋势是PMSG 和DFIG 。
①目前，各国对低电压穿越的要求不同，其中在行业中影响最大的是德国的E.ON 标准。
②低电压穿越特性曲线主要是由故障期间的电压最低值（即低电压穿越曲线中U/UN 的最小值）电压最低点的时间长度和故障恢复时间来决定。

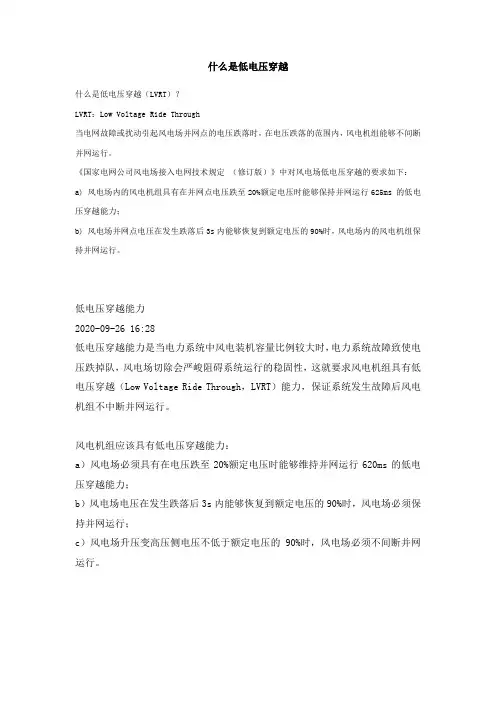

什么是低电压穿越什么是低电压穿越（LVRT）？LVRT：Low Voltage Ride Through当电网故障或扰动引起风电场并网点的电压跌落时，在电压跌落的范围内，风电机组能够不间断并网运行。
《国家电网公司风电场接入电网技术规定（修订版）》中对风电场低电压穿越的要求如下：a) 风电场内的风电机组具有在并网点电压跌至20%额定电压时能够保持并网运行625ms 的低电压穿越能力；b) 风电场并网点电压在发生跌落后3s内能够恢复到额定电压的90%时，风电场内的风电机组保持并网运行。
低电压穿越能力2020-09-26 16:28低电压穿越能力是当电力系统中风电装机容量比例较大时，电力系统故障致使电压跌掉队，风电场切除会严峻阻碍系统运行的稳固性，这就要求风电机组具有低电压穿越（Low Voltage Ride Through，LVRT）能力，保证系统发生故障后风电机组不中断并网运行。
风电机组应该具有低电压穿越能力：a）风电场必须具有在电压跌至20%额定电压时能够维持并网运行620ms的低电压穿越能力；b）风电场电压在发生跌落后3s内能够恢复到额定电压的90%时，风电场必须保持并网运行；c）风电场升压变高压侧电压不低于额定电压的90%时，风电场必须不间断并网运行。
低电压穿越能力是什么？2020-08-26 17:12 阅读155 评论0字号：小低电压穿越能力是当电力中风电装机容量较大时，电力系统故障致使电压跌掉队，风电场切除会严峻阻碍系统运行的稳固性，这就要求风电机组具有低电压穿越（Low Voltage Ride Through，LVRT），保证系统发生故障后风电机组不中断并网运行。
风电机组应该具有低电压穿越能力：a）风电场必须具有在电压跌至20%额定电压时能够维持并网运行620ms的低电压穿越能力；b）风电场电压在发生跌落后3s内能够恢复到额定电压的90%时，风电场必须保持并网运行；c）风电场升压变高压侧电压不低于额定电压的90%时，风电场必须不间断并网运行。
低电压穿越详解前言当电网的电源由于电压过低或者切换调配供电导致风电场不能正常工作而停机，被停止工作后的风电场相对形成一个比电网的阻抗较大的负载或电源。
当电网再次可以向风电场供电时，这时电网和风电场双方之间的阻抗不再是相等的，换句话说，这时己经造成了电网和风电场之间的严重不匹配现象。
这时如果想要让风电场和电网间的相位一致则必须利用风机的力量强制将风机的相角前移180度，此时导致的后果是造成风机的机械传动部分严重超载，由此经常引起的事故是导致齿轮箱的损坏或者其它导致其它机械部件的损坏.因为这个相位差可造成比发电机短路电流值的2倍还要多，如果换算成转矩，则相当于发电机正常工作转矩的4倍的峰值转矩.这样发生齿轮箱及其它机械部件的损坏就是不难理解了. 什么是低电压穿越？低电压穿越能力是当电力系统中风电装机容量比例较大时，电力系统故障导致电压跌落后，风电场切除会严重影响系统运行的稳定性，这就要求风电机组具有低电压穿越（Low V oltage Ride Through，LVRT）能力，保证系统发生故障后风电机组不间断并网运行。
风电机组应该具有低电压穿越能力：a）风电场必须具有在电压跌至20%额定电压时能够维持并网运行620ms的低电压穿越能力；b）风电场电压在发生跌落后3s内能够恢复到额定电压的90%时，风电场必须保持并网运行；c）风电场升压变高压侧电压不低于额定电压的90%时，风电场必须不间断并网运行。
风电机组低电压穿越（LVRT）能力的深度对机组造价影响很大,根据实际系统对风电机组进行合理的LVRT能力设计很有必要。
对变速风电机组LVRT原理进行了理论分析,对多种实现方案进行了比较。
在电力系统仿真分析软件DIgSILENT/PowerFactory中建立双馈变速风电机组及LVRT功能模型。
以地区电网为例,详细分析系统故障对风电机组机端电压的影响,依据不同的风电场接入方案计算风电机组LVRT能力的电压限值,对风电机组进行合理的LVRT能力设计。
风电场的低电压穿越下图为对风电场的低电压穿越要求。
风电场并网点三相电压在图中电压轮廓线及以上的区域内时，场内风电机组必须保证不脱网连续运行；并网点电压只要有一相低于或部分低于图中电压轮廓线时，场内风电机组允许从电网切出。
一、电压运行范围（新） 当风电场并网点的电压偏差在其额定电压的－10％～＋10％之间时，风电场内的风电机组应能正常运行。
当风电场并网点电压偏差超过＋10％时，风电00.10.20.30.40.50.60.70.80.91.01.11.2-101234电网故障引起电压跌落要求风电机组不脱网连续运行风电机组可以从电网切出时间（s ）并网点电压（p .u .）0.625场的运行状态由风电场所选用风电机组的性能确定。
二、电压控制要求1、风电场应配置无功电压控制系统；根据电网调度部门指令，风电场通过其无功电压控制系统自动调节整个风电场发出（或吸收）的无功功率，实现对并网点电压的控制，其调节速度应能满足电网电压调节的要求。
2、当公共电网电压处于正常范围时，风电场应当能够控制风电场并网点电压在额定电压的－97％～＋107％范围内。
3、风电场变电站的主变压器应采用有载调压变压器。
风电场具有通过调整变电站主变分接头控制场内电压的能力，确保场内风电机组在条款1所规定的条件下能够正常运行。
（依据：GB/T 12325-2008《电能质量供电电压偏差》，提出当风电场并网点的电压偏差在－10％～＋10％之间时，风电场内的风电机组应能正常运行。
）根据风电场接入电网技术规定，在2009年2月后通过审查的，风机必须带有低电压穿越功能，如不具备一律不允许并网。
新疆达坂城风电场，目前购置的华创CCWE-1500/70.DF机型具备低电压穿越能力，当风电场并网点的电压偏差在其额定电压的－10％～＋10％之间时，风电场内的风电机组应能正常运行满足风电场低电压穿越能力要求；能够在并网点电压突降到20%Ue时625ms不切除。
