水轮机的工作原理,类型,应用

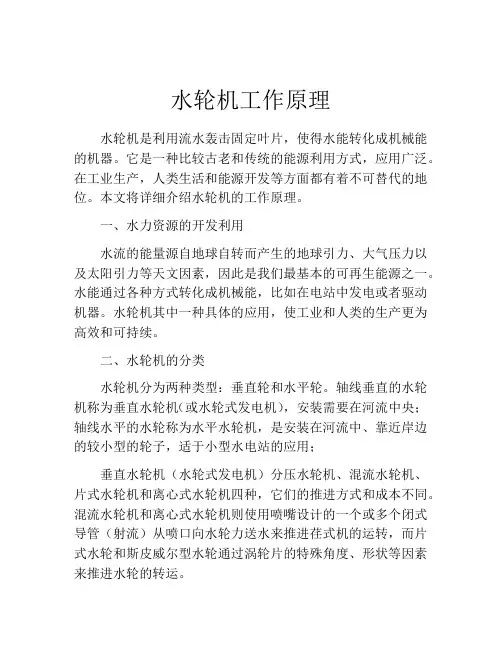

水轮机工作原理水轮机是利用流水轰击固定叶片，使得水能转化成机械能的机器。

它是一种比较古老和传统的能源利用方式，应用广泛。

在工业生产，人类生活和能源开发等方面都有着不可替代的地位。

本文将详细介绍水轮机的工作原理。

一、水力资源的开发利用水流的能量源自地球自转而产生的地球引力、大气压力以及太阳引力等天文因素，因此是我们最基本的可再生能源之一。

水能通过各种方式转化成机械能，比如在电站中发电或者驱动机器。

水轮机其中一种具体的应用，使工业和人类的生产更为高效和可持续。

二、水轮机的分类水轮机分为两种类型：垂直轮和水平轮。

轴线垂直的水轮机称为垂直水轮机（或水轮式发电机），安装需要在河流中央；轴线水平的水轮称为水平水轮机，是安装在河流中、靠近岸边的较小型的轮子，适于小型水电站的应用；垂直水轮机（水轮式发电机）分压水轮机、混流水轮机、片式水轮机和离心式水轮机四种，它们的推进方式和成本不同。

混流水轮机和离心式水轮机则使用喷嘴设计的一个或多个闭式导管（射流）从喷口向水轮力送水来推进荏式机的运转，而片式水轮和斯皮威尔型水轮通过涡轮片的特殊角度、形状等因素来推进水轮的转运。

垂直轮：1. 压力水轮机：压力水轮机是最常见的水轮机之一。

它们使用水的压力来推动水轮转动。

水以大流量推进到罐体运行轮之中，进入前和后端都有流量削减，让水在垂直轴线产生轴向力。

水轮机的转轮从道轮和爬坡轮组成，以确保水流不受阻碍。

2. 斯皮威尔水轮机：我们可以将斯皮威尔水轮机看成一个片式水轮，由于其极佳的自动调节能力，因而极其使用十分广泛。

该轮以流体动能的大小来决定水轮的转速和输出功率。

此外，它们由于旋转速度低，因而具有可靠性和低噪音的优点。

水平轮：水平型水轮分为两种：传统的水力推进型和独特的水平式巴赫曼式水轮机。

前者在安装时必须考虑到水流运动的方向，否则将导致水轮机的省力性大大下降。

相比之下，后者能够保持稳定的电压和转速输出作为能源及其它用途。

三、水轮机的工作原理水轮机的工作原理与风力机和汽轮机相似。

水轮机的基础知识水轮机的一些基础知识要点：1. 工作原理：水轮机通过水流对其内部转轮叶片的作用力而转动，将水流的动能和势能（位能）转化为机械能。

2. 分类：根据转换水流能量方式的不同，水轮机主要分为两大类：冲击式水轮机：如水斗式、斜击式和双击式等，这类水轮机的特点是水流在进入转轮前已转变为高速射流，直接冲击转轮叶片以做功。

反击式水轮机：包括混流式、轴流式、斜流式和贯流式等，其特点是水流在通过转轮叶片时，压力和速度同时发生变化，水流充满整个转轮通道，在流动过程中持续作用于叶片上。

3. 主要部件：转轮（Runner）：是水轮机中直接接受水流能量并将其转化为旋转运动的关键部件。

导叶（Guide Vanes）：用于调节水流方向和速度，控制进入转轮的水流状态，从而影响水轮机的工作效率和稳定性。

压力管道或蜗壳（Spiral Case）：将上游水库中的水引入水轮机，并调整水流到合适的参数供转轮使用。

尾水管（Draft Tube）：作完功后的水流出转轮后，通过尾水管逐渐减压并将剩余能量转化为低速水流排出，减少能量损失。

4. 工作参数：工作水头（Head）：即水流从上游至下游的高度差，它代表了水流的位能大小。

流量（Discharge 或 Flow Rate）：单位时间内通过水轮机的水量，反映了水流的能量密度。

输出功率（Power Output）：由水头和流量共同决定，水头越高、流量越大，则水轮机输出的功率也越大。

5. 应用场合：水轮机广泛应用于水电站，根据不同的水头和流量条件选择不同类型的水轮机设计，以达到最优的能源转化效率。

6. 性能指标：效率（Efficiency）：衡量水轮机能量转化好坏的重要参数，通常指水轮机的有效功率与输入水流总能量之比。

稳定性（Stability）：反映水轮机在各种工况下运行的稳定程度。

7. 发展历史：水轮机的历史悠久，早在古代中国就有利用水轮驱动磨坊等器械的记载，现代水轮机则经过不断的科技创新，设计和制造技术日益成熟，效能不断提升。

水轮机原理及构造1、概述混流式水轮机工作原理：水流经压力钢管在开启蝶阀后进入蜗壳形成封闭的环流〔形成环流是为了使水流作用转轮时，使转轮各方向受力均匀，到达机组稳定运行的目的〕，在导叶开启后，水流径向进入转轮又轴向流出转轮〔所以称之为混流式水轮机〕，在这个过程中由水流和水轮机的相互作用，水流能量传给水轮机，水轮机开始旋转作功。

水轮机带动直流励磁的同步发电机转子旋转后，根据电磁感应原理〔问题〕，在三相定子绕阻中便感应出交流电势，带上外负荷后便输出电流。

注：电磁感应闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫做感应电流。

①产生感应电流的必要条件是：a、电路要闭合；b、闭合电路中一部分导体做切割磁感线运动，缺一不可；假设是闭合电路的一部分导体，但不做切割磁感线运动则无感应电流，假设导体做切割磁感线运动但电路不闭合，导体上仍无感应电流则导体两端有感应电压。

②感应电流的方向跟磁场方向和导体切割磁感线运动方向有关三者互相垂直，改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向。

③在电磁感应现象中机械能转化为电能。

应用：发电机是根据电磁感应原理制成的，它使人们大规模获得电能成为现实。

①交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。

②交流电的周期与频率周期和频率是用来表示交流电特点的两个物理量，周期是指交流发电机中线圈转动一周所用的时间，所以单位是“秒”；频率是指每秒钟内线圈转动的周数，它的单位是“赫”。

我国使用的交流电周期为0.02秒，频率是50赫，其意义是发电机线圈转一周用时0.02秒，即1秒内线圈转50周，因为线圈每转一周电流方向改变两次，所以，频率为50赫的交流电在1秒钟内方向改变100次。

2、水轮机的主要类型：水轮机基本类型有：还击式冲击式还击式：混流式〔HL〕、东风：HLA722C-LJ-192HL混流式水轮机设计序号为A722C为L立轴J金属蜗壳192转轮直径为192cm轴流式〔ZL〕：轴流转桨式〔ZZ〕轴流定桨式〔ZD〕、斜流式〔XL〕、贯流式〔GL〕：贯流转桨式〔GZ〕贯流定桨式〔GD〕特点：将位能〔势能〕、动能转换为压能，进行工作；转轮完全淹没在密闭的水体中。

水轮机原理及构造水轮机是一种将水流动能转化为机械能的能量转换装置。

它的工作原理基于动能守恒定律和能量守恒定律。

水轮机的构造主要包括水轮机轮盘、水轮机叶片、水轮机导叶和水轮机主轴等。

水轮机的工作原理：水轮机的工作原理是利用水流的冲击力和动能来推动轮盘旋转，从而进行能量转换。

具体来说，水轮机是利用流体在受力后产生的动量变化来实现动能转化的。

当水流经过水轮机叶片时，由于叶片形状和速度的变化，水流的动量发生了变化。

这个过程中，水流的动能减小，而叶片所受到的水流冲击力增加，从而推动轮盘旋转。

水流的动力作用可分为冲击力和剪力两部分，它们共同作用在叶片上，产生一个向环形斜盘中心方向的作用力，使其在金属皮带或摩擦轮的拉力下转动。

水轮机的构造：1.水轮机轮盘：水轮机轮盘是水轮机的主要部件，它可以分为定子轮盘和转子轮盘两部分。

定子轮盘通常是固定的，而转子轮盘则与主轴连接，并能转动。

轮盘的外形和材料选择需根据具体的工作条件和需求来确定。

2.水轮机叶片：水轮机叶片是位于轮盘上的一系列叶片，其形状和角度的设计对水轮机的性能具有很大的影响。

一般来说，叶片可以分为定叶和移动叶两种类型。

定叶是固定在轮盘上的，主要用于导向水流；移动叶则可以调整角度，用于控制水流的进入和出口。

叶片通常由耐磨和高强度的材料制成，如钢铁或铝合金。

3.水轮机导叶：水轮机导叶位于叶片和进水管道之间，用于引导水流进入叶片。

导叶的设计可根据水流的速度和压力来决定。

通常，导叶是可调角度的，通过调整导叶的角度，可以控制水流的流向和流速，从而实现对水轮机的调节。

4.水轮机主轴：水轮机主轴是连接轮盘和发电机或其他设备的中心轴。

它负责传输轮盘旋转产生的机械能，使之转化成用于发电或其他工作的机械能。

主轴的设计需考虑到承载能力、刚度和传动效率等要素。

除了以上主要构造部件外，水轮机还包括导叶机构、轴承、机壳和冷却系统等辅助部件。

导叶机构通常是由液压或电动设备控制，用于调节导叶的角度。

水轮机的类型构造及工作原理
水轮机是一种将水流动能转化为机械能的机器，广泛应用于水力发电、灌溉、排水等领域。

根据水轮机的构造和工作原理，可以将其分为以下几种类型：
一、依据水轮机叶轮的类型：
1. 低扬程水轮机：叶轮为平板或斜板叶轮，适用于水头较低的场合。

2. 中扬程水轮机：叶轮为斜流叶轮或混流叶轮，适用于水头较中等的场合。

3. 高扬程水轮机：叶轮为反曲叶轮或轴流叶轮，适用于水头较高的场合。

二、依据水轮机的布置方式：
1. 水平轴水轮机：水流与水轮机轴线平行，叶轮通常为轴流叶轮或混流叶轮。

2. 垂直轴水轮机：水流与水轮机轴线垂直，叶轮通常为斜流叶轮或反曲叶轮。

三、依据水轮机的进水方式：
1. 直径式水轮机：水流直接冲击叶轮，叶轮中心为进水口。

2. 斜流式水轮机：水流斜向冲击叶轮，叶轮中心为进水口。

3. 轴流式水轮机：水流沿轴线方向进入叶轮，叶轮中心为进水口。

水轮机的工作原理是利用水流的动能将叶轮带动旋转，从而将水流动能转化为机械能。

水流经过进水口进入叶轮，叶片将水流的动能转化为叶轮的旋转动能，然后通过轴传递到发电机或其他机械设备上。

水轮机的效率取决于水头、流量、叶轮类型和转速等因素，通常可达到70%以上。

总之，水轮机是一种重要的水力发电设备，其类型和工作原理的了解对于水力发电和水资源利用具有重要的意义。

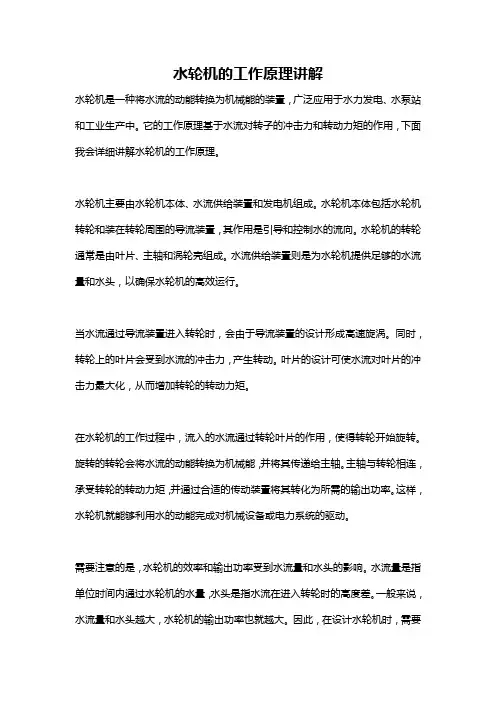

水轮机的工作原理讲解水轮机是一种将水流的动能转换为机械能的装置，广泛应用于水力发电、水泵站和工业生产中。

它的工作原理基于水流对转子的冲击力和转动力矩的作用，下面我会详细讲解水轮机的工作原理。

水轮机主要由水轮机本体、水流供给装置和发电机组成。

水轮机本体包括水轮机转轮和装在转轮周围的导流装置，其作用是引导和控制水的流向。

水轮机的转轮通常是由叶片、主轴和涡轮壳组成。

水流供给装置则是为水轮机提供足够的水流量和水头，以确保水轮机的高效运行。

当水流通过导流装置进入转轮时，会由于导流装置的设计形成高速旋涡。

同时，转轮上的叶片会受到水流的冲击力，产生转动。

叶片的设计可使水流对叶片的冲击力最大化，从而增加转轮的转动力矩。

在水轮机的工作过程中，流入的水流通过转轮叶片的作用，使得转轮开始旋转。

旋转的转轮会将水流的动能转换为机械能，并将其传递给主轴。

主轴与转轮相连，承受转轮的转动力矩，并通过合适的传动装置将其转化为所需的输出功率。

这样，水轮机就能够利用水的动能完成对机械设备或电力系统的驱动。

需要注意的是，水轮机的效率和输出功率受到水流量和水头的影响。

水流量是指单位时间内通过水轮机的水量，水头是指水流在进入转轮时的高度差。

一般来说，水流量和水头越大，水轮机的输出功率也就越大。

因此，在设计水轮机时，需要考虑水资源的供给能力和可利用的水头大小，以确保水轮机的高效工作。

此外，水轮机的效率也受到其叶片形状、导流装置和转轮结构的影响。

通过改变这些设计参数，可以提高水轮机的效率和性能。

而且，根据水轮机的工作原理，可以将其分为垂直轴水轮机和水平轴水轮机两种类型。

垂直轴水轮机的转轴与水流垂直，适用于水流较低的地区，而水平轴水轮机的转轴与水流平行，适用于水流较高的地区。

总之，水轮机是一种利用水流动能转换为机械能的装置。

其工作原理是通过水流对转轮叶片的冲击力和转动力矩的作用，实现对转轮的旋转，并将动能转换为机械能的过程。

水流量和水头的大小决定了水轮机的输出功率和效率，而水轮机的设计参数和类型则决定了其适用范围和性能。

水轮机的类型构造及工作原理水轮机是一种将水流动能转化为机械能的装置，广泛应用于水利发电、抽水、供水等领域。

根据不同的工作原理和构造方式，水轮机可以分为以下几种类型：1. 蓄能式水轮机（Impulse Water Turbine）：蓄能式水轮机通过高速水流冲击叶轮上的叶片，将水流的动能转化为叶轮的动能，再通过机械传动将动能转化为机械能。

蓄能式水轮机可以进一步分为斯奈尔逊水轮机、佩尔顿水轮机和弧翻水轮机等。

斯奈尔逊水轮机（Pelton Turbine）：斯奈尔逊水轮机是一种利用高速喷射水流冲击叶片的水轮机。

当高速的水流经过喷射管，喷射口处有一个喷嘴，水流经过喷嘴变为高速的射流，射流喷向叶轮上的叶片，冲击叶片使其转动。

斯奈尔逊水轮机主要适用于高水头和小流量的水力发电站。

佩尔顿水轮机（Turgo Turbine）：佩尔顿水轮机是斯奈尔逊水轮机的改进型，喷口由一个切割型孔道和一个喷射皮供水孔组成，通过设计孔道形状和取适当的工作压力，充分利用水力能量，使得佩尔顿水轮机相对效率高，适用于中、小型水力发电站。

弧翻水轮机（Cross-Flow Turbine）：弧翻水轮机是一种垂直轴流式水轮机，水流经过顶部的导水管流入导水槽，然后通过导叶导入叶轮，流经叶轮后再通过弧翻装置流出。

弧翻水轮机适用于较低水头和大流量的水力发电站。

2. 反作用式水轮机（Reaction Water Turbine）：反作用式水轮机是通过水流对叶轮叶片的冲击和流经叶轮的作用力来驱动叶轮旋转的水轮机。

反作用式水轮机可以进一步分为法兰西斯水轮机、咆哮水轮机、半径式水轮机等。

法兰西斯水轮机（Francis Turbine）：法兰西斯水轮机是一种水流流过叶轮两侧的轴流水轮机，水流首先流经导叶，然后分流流经叶轮两侧，冲击叶片使其旋转。

法兰西斯水轮机适用于中、高水头和大流量的水力发电站。

咆哮水轮机（Kaplan Turbine）：咆哮水轮机是一种可调桨叶片的轴流水轮机，叶轮上的桨叶可以根据水流条件的不同调节叶片角度，以适应不同的工况。

水轮发电机结构及工作原理介绍水轮发电机是一种利用自然水流的动能来产生电能的装置。

它是电力工业中最为常见的发电机之一，被广泛应用于水力发电站和小型水电站中。

本文将介绍水轮发电机的结构组成及其工作原理。

一、水轮发电机的结构组成1. 水轮机水轮机是水轮发电机中的核心部件，它通过水的冲击力将水的动能转化为机械能。

水轮机通常由转子、转子叶片和轴组成。

转子是水轮机的主要部件，负责承载叶片和转动。

转子叶片用来接收水流冲击力，将动能转化为转子运动能量。

轴则将转子连接到发电机，使其能够转动。

2. 水导装置水导装置是控制水流进入水轮机的装置，它的作用是将水流引导到水轮机的转子上。

水导装置通常由水闸、引水渠和水轮机进水口组成。

水闸和引水渠用来控制水流的流量和流速，可以根据实际需要进行调节。

水轮机进水口是水流进入水轮机转子的地方，需要保证水流的稳定和流量的均匀分布。

3. 输电系统输电系统是将水轮发电机产生的电能传输到用户端的系统。

它由发电机、变压器、输电线路和配电系统组成。

发电机是将机械能转化为电能的设备，它通过转子的旋转产生感应电动势，从而产生交流电。

变压器负责将发电机产生的低电压升高为输电线路所需的高电压，以减少输电损耗。

输电线路将电能从发电厂传输到用户端，而配电系统则将电能从输电线路引导到用户家庭或工厂。

二、水轮发电机的工作原理水轮发电机的工作原理基于水能转化为机械能，再由机械能转化为电能的过程。

其工作原理可以概括为以下几个步骤：1. 水的冲击力当水流通过水闸和引水渠进入水轮机时，会受到水轮机转子上叶片的阻力，从而产生冲击力。

这种冲击力将水的动能转化为机械能，使转子开始旋转。

2. 转子的旋转转子受到冲击力作用后开始旋转，旋转的速度取决于水流的流量和水轮机的设计。

转子旋转会带动轴一起旋转，将机械能传递到发电机中。

3. 感应电动势转子的旋转会产生变化的磁场，使静子（固定在发电机内部的零部件）中的导体产生感应电动势。

根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电势差，即感应电动势。

水轮机工作原理水轮机是一种利用水能转换为机械能的装置，其工作原理主要是利用水流的动能来驱动水轮机转动，从而产生机械能。

水轮机广泛应用于水电站、水泵站、水利灌溉等领域，是一种重要的水利工程设备。

水轮机的工作原理可以分为以下几个方面来进行解析：1. 水流的动能转换。

水轮机的工作原理首先是利用水流的动能转换为机械能。

当水流经过水轮机叶片时，水流的动能会使叶片产生转动，从而驱动水轮机转动。

这种动能转换的过程是通过水流的作用力来实现的，水流的速度和流量会直接影响到水轮机的转动效果。

2. 叶轮的设计。

水轮机的叶轮设计是影响其工作效率的重要因素。

叶轮的设计需要考虑到水流的速度、流量和压力等因素，以及叶轮的形状和材质等因素。

通过合理的叶轮设计，可以使水流的动能得到最大程度的转换，从而提高水轮机的工作效率。

3. 水轮机的转动。

水轮机的转动是通过叶轮受到水流的作用力而产生的。

当水流经过叶轮时，叶轮会受到水流的冲击力，从而产生转动。

这种转动会驱动水轮机的转子转动，从而产生机械能。

水轮机的转动速度和转动力矩会直接影响到其输出功率和工作效率。

4. 机械能的输出。

水轮机通过转动产生的机械能可以用于驱动发电机、水泵等设备，从而实现能量转换和利用。

通过合理设计水轮机的叶轮和转子等部件，可以使机械能的输出达到最大化，从而提高水轮机的工作效率。

总的来说，水轮机的工作原理是利用水流的动能转换为机械能的过程。

通过合理设计水轮机的叶轮和转子等部件，可以使水轮机达到最大的工作效率和输出功率。

水轮机在水利工程中具有重要的应用价值，是一种高效的水能利用装置。

水轮机的类型构造及工作原理水轮机是一种将水的动能转化为机械能的设备，广泛应用于发电、泵送和提水等领域。

根据其工作原理和构造特点的不同，可以将水轮机分为以下几种类型：1. 响应式水轮机（Impulse Turbine）：响应式水轮机利用高速喷射的水流对叶片产生冲击力，从而驱动轮盘转动。

其构造包括水流喷嘴、喷流管道、叶片轮盘和出水管道等部分。

当水流通过喷嘴时，由于喷嘴内部构造的改变，水流速度迅速增大，导致水流的动能增加。

当喷流进入喷流管道后，受到喷流引导叶片上，水流的动能被转化为轮盘的动能，推动轮盘加速转动。

此时，水流的压力能由于水流速度的增加而降低。

最后，水流通过出水管道排出。

2. 反应式水轮机（Reaction Turbine）：反应式水轮机是利用水流动能的转化和扩张来驱动叶片转动的。

它在喷水嘴和叶片间建立起一定的水力耦合关系。

反应式水轮机包括水流引导器、胶囊壳、叶片和出水管道等部分。

当水流通过水流引导器时，水流被引导到胶囊壳内，形成围绕叶片旋转的水流。

水流在转动的过程中，受到叶片的作用力，导致叶片与水流之间的动量交换，从而使叶片和轮盘转动。

反应式水轮机在转动的同时，能够将水的压力能和动能同时转化为机械能。

3. 流浪式水轮机（Turbo Generator）：流浪式水轮机是水轮机的一种高效型式，其叶片通常呈现湾形，能够在相对低的水头条件下工作。

流浪式水轮机的构造与反应式水轮机类似，主要包括水流引导器、胶囊壳、叶片和出水管道。

流浪式水轮机通过引导水流在叶片上形成湍流，使水流的动能转化为叶片的动能。

在水流引导器和胶囊壳之间形成的高速流动水流，能够有效驱动叶片和轮盘转动。

流浪式水轮机的工作原理类似于反应式水轮机，能够同时利用水的压力能和动能。

总的来说，水轮机的工作原理是通过水流对叶片的冲击或水流与叶片之间的相互作用来驱动叶片和轮盘转动，将水的动能转化为机械能。

水轮机的构造主要包括水流引导器、胶囊壳、叶片和出水管道等部分。

水轮机工作原理水轮机是一种利用水力能量转换成机械能的装置，它广泛应用于水电站和水利工程中。

水轮机工作原理涉及到水的流动、压力、转动等基础物理原理。

下面将详细介绍水轮机的工作原理。

一、水能转化为机械能的过程水轮机的工作主要是通过水能转化为机械能来实现的。

当水从较高的地方流向较低的地方时，水具有一定的动能，称为水能。

水能可以通过水轮机将其转化为旋转的机械能。

水轮机一般由转子和定子两部分组成，其中转子是主要的转动部件，而定子则是固定不动的部件。

二、水轮机的工作过程1. 进水过程：水轮机工作的第一步是将水引导到转子上面。

一般来说，水会通过水闸门、堰坝等设施引导到水轮机上面，并作用于转子叶片上。

通过进水口控制水流量和压力，确保水能够正常作用于转子叶片上。

2. 水的压力转换：当水经过进水口后，会因为受到转子叶片的作用而改变流动方向。

在转子叶片上，水的动能会被转化为旋转的机械能。

这是因为在流经转子叶片时，由于叶片的形状和转动的运动，水会产生压力差，从而产生力矩，推动转子叶片旋转。

3. 机械能转化：当水的压力转换为转子叶片上的力矩后，转子就会开始旋转。

在转子旋转的过程中，通过轴将转子上的机械能传递给发电机或其他机械装置，用于发电或其他工作。

4. 出水过程：在水轮机完成工作后，水会从转子叶片上流出，并通过出水口排出。

一般来说，出水口会将水引导到下游的河流或其他水体中。

三、水轮机的类型和特点根据水轮机的结构和特点不同，可以将其分为垂直轴水轮机和水平轴水轮机两大类。

1. 垂直轴水轮机：垂直轴水轮机是指转子轴线和地面垂直的水轮机。

它的转子通常放置在下游的水流中，水从上方流入转子，再从底部流出。

垂直轴水轮机适用于较大的水头，具有结构简单、占地面积小、运转稳定等特点。

2. 水平轴水轮机：水平轴水轮机是指转子轴线和地面平行的水轮机。

它的转子通常放置在水流的侧面，水沿着转子的水平方向流过。

水平轴水轮机适用于较小的水头，具有装置灵活、维护方便等特点。
