球墨铸铁管管道基础承载力

球墨铸铁管管道基础垫层材料哎呀，大家好，今天我们来聊一聊一个大家可能觉得有点“晦涩难懂”的话题——球墨铸铁管的管道基础垫层材料。

你可能一听到“球墨铸铁管”就皱眉头：“这是啥？”别急，慢慢说。

这事儿其实一点也不复杂，听我慢慢道来。

咱们先从“球墨铸铁管”说起。

其实啊，球墨铸铁管就是那种强度高、韧性好、耐腐蚀性强的管子，常常拿来做地下水管或者排水管，使用广泛。

说白了，它就是比一般铸铁管更“硬朗”，还耐得住磨损，几年几十年都能顶住各种考验。

所以这玩意儿经常出现在城市的地下，默默地为我们的生活服务。

你想，城市里的水管都藏得那么深，没人看到它，但它却在给我们送水、排污，真的是幕后英雄。

不过，你以为它就能这么顺利地埋到地下就完了？那可不行，球墨铸铁管需要一个“安全感爆棚”的家，这个家就是它的基础垫层材料。

你可以想象，地下那可不是个温柔的环境，土壤的压力、水分、温差等等，都是对管道的一种挑战。

管道直接接触土壤，要是没有一个可靠的垫层，那可真得出问题了。

所以啊，垫层材料的选择可是相当讲究，得好好儿琢磨琢磨。

垫层材料得够“稳”。

它要能够承受管道的重量，不让管道有任何下沉的危险。

你想象一下，地下如果土层不稳，管道就可能会受到不均匀的压力，久而久之，就会发生变形、开裂，甚至漏水。

就像你走路穿的不合脚的鞋，走着走着脚就疼了，管道也是一样，长期的“不舒服”会导致它损坏。

所以，基础垫层得能够均匀地分散压力，给管道提供一个坚实的“床垫”。

垫层材料得够“透气”。

你说地下环境水分多，温差大，万一管道的周围积水了，土壤又吸水了，那岂不是让管道也泡在“水汽”里，长时间下去，铁管子表面就会生锈，腐蚀掉。

所以，垫层的透气性得好，水分要能顺利地排出去，不能让管道一直处在“湿气重”的环境里。

这样一来，管道就能保持干爽，减少腐蚀的风险。

还得说，垫层材料得够“坚韧”。

你别小看这些土壤啊，地下可不是闹着玩的，管道下面的土有时松有时紧，温度一变化，土壤可能就会出现膨胀或收缩，影响管道的稳定性。

一、管材定义及选用1.球墨铸铁管：用经球化处理后，析出的石墨成明显球状的铁水生产的管材，也称为可延性铸铁管。

以离心工艺生产的管材为离心球墨铸铁管；以连续浇注法生产的管材称为连续铸造球墨铸铁管。

2.选用的球墨铸铁管、管件和附件应符合《水及燃气管道用球墨铸铁管、管件和附件》GB/T 13295中的相关规定。

3.球墨铸铁管和管件的防腐一般外防采用外表面喷涂金属锌层外加沥青漆涂覆；内防采用硅酸盐水泥砂浆内衬。

4.球墨铸铁管的接口形式分为柔性接口和刚性接口。

柔性接口为承插式连接，包括滑入式（T型）和机械式（K型）；刚性接口分承插式和法兰式连接。

5：我公司一般采用球墨铸铁管（K9）连接柔性接口为滑入式（T型）（橡胶圈密封），刚性接口为法兰式。

二、沟槽地基处理1.管道基础应置于坚实的原状土上，要求地基承载力ak N120KPa。

若遇流砂、淤泥、松散土及回填土等软弱地基情况，应采取相应加固处理措施，使其达到设计要求。

2.在管基土质情况较好，地下水位低于管底的地段主管道应铺设100mm厚砂垫层，其余支管均采用素土基础。

3.沟槽地基处理3.1沟槽局部超挖或发生扰动时，应按下列规定处理：a.超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；b.槽底地基土壤含水量较大、不适于压实时，应采取换填等有效措施。

3.2排水不良造成地基土扰动时，应按下列方法处理：a.扰动深度在100mm以内，宜填天然级配砂石或砂砾处理；b.扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，再用砾石填充空隙并找平表面。

3.3原状土地基局部超挖或扰动时，应按3.1规定进行处理。

3.4岩石地基局部超挖时，应将基底碎渣全部清理，回填低强度等级混凝土或粒径10~15mm的砂石回填夯实。

3.5沟底地基为岩石地段，管道应铺设砂垫层，砂垫层应符合以下规定:4.软土地基处理软土管基应根据不同的承载力采取不同级别的置换方法和不同加固措施。

球墨铸铁管打压标准球墨铸铁管是一种常用的管道材料，具有较高的耐腐蚀性和耐压性能，被广泛应用于城市给水、燃气、热水供应等领域。

为了确保球墨铸铁管的质量和安全性能，制定了一系列的打压标准，下面将对球墨铸铁管打压标准进行详细介绍。

首先，球墨铸铁管的打压标准应符合国家相关标准，如GB/T13295-2003《球墨铸铁管道》、GB/T13295-2008《球墨铸铁管道》等标准。

这些标准规定了球墨铸铁管的材质、结构、尺寸、压力等技术要求，以及对球墨铸铁管进行打压测试的方法和要求。

其次，球墨铸铁管的打压标准要求管道在一定的压力下能够保持稳定的性能，不发生破裂、渗漏等现象。

通常情况下，球墨铸铁管的打压测试包括静水压试验和气压试验两种方式。

静水压试验是将管道内充满水，施加一定的压力，观察管道是否有渗漏现象；气压试验则是将管道内充满空气，施加一定的压力，观察管道是否有漏气现象。

这些测试能够有效评估球墨铸铁管的密封性能和耐压性能。

另外，球墨铸铁管的打压标准还要求管道在打压测试过程中，应能够承受一定的冲击和振动，不发生破裂、裂纹等损坏。

这就需要球墨铸铁管具有良好的抗冲击性能和振动吸收能力，能够在复杂的使用环境下保持稳定的运行状态。

此外，球墨铸铁管的打压标准还包括了管道的安装和使用要求。

在安装过程中，应严格按照相关标准和要求进行，确保管道连接牢固、密封性良好；在使用过程中，应定期进行检测和维护，及时发现并排除管道存在的安全隐患，保障管道的正常运行。

总的来说，球墨铸铁管的打压标准是保障管道质量和安全的重要手段，通过严格遵守相关标准和要求，可以有效预防管道在使用过程中出现的各种问题，保障城市给水、燃气、热水供应等基础设施的安全稳定运行。

希望相关行业单位和从业人员能够重视球墨铸铁管的打压标准，加强对管道质量和安全性能的监督和管理，为城市基础设施的建设和发展做出积极贡献。

球墨铸铁管承压能力全文共四篇示例，供读者参考第一篇示例：球墨铸铁管是指采用球化铁水浇铸而成的一种管材，具有很高的强度和耐腐蚀性能。

球墨铸铁管承压能力强，是一种常用的管道材料，在建筑、市政、水利等领域应用广泛。

下面我们来详细了解一下球墨铸铁管的承压能力及其相关知识。

一、球墨铸铁管的材质及特点球墨铸铁管是由铸铁和钢球等成分合金化而成，具有球化铁水的特点，因此具有很高的强度和耐磨性。

球墨铸铁管的材质比普通灰口铸铁管更优越，能够承受更大的压力和负载。

球墨铸铁管的内壁光滑，阻力小，流体输送效果好，耐腐蚀性强，使用寿命长。

二、球墨铸铁管的承压能力球墨铸铁管的承压能力主要与管道壁厚、管道直径、管道材质等因素有关。

在设计工程中，需要根据具体情况和要求确定合适的球墨铸铁管规格和壁厚，以确保管道能承受相应的压力。

一般来说，球墨铸铁管的承压能力要远高于普通灰口铸铁管，能够满足不同工程的需要。

三、球墨铸铁管的应用领域由于球墨铸铁管的承压能力强，耐腐蚀性好，在市政、化工、建筑等各个领域得到了广泛应用。

在给排水工程中，球墨铸铁管可用于输送自来水、污水、雨水等各种液体；在石油、化工等工业领域，球墨铸铁管也是一种重要的管道材料。

球墨铸铁管还可用于输送天然气、煤气等气体介质。

为了确保球墨铸铁管的质量和承压能力，生产厂家需要严格控制每一个环节，从原料选择到生产工艺，都需要达到相应的标准。

在生产过程中，需要进行多道检测和质量控制，确保球墨铸铁管的每一根都符合国家标准和要求。

只有质量过硬的球墨铸铁管才能在工程中发挥出最大的作用。

球墨铸铁管承压能力强，具有很高的强度和耐腐蚀性能，能够满足各种工程的需求。

在选购球墨铸铁管时，需要根据实际情况选择合适的规格和型号，并确保质量过硬，以确保工程的顺利进行和使用的安全可靠。

希望本文对您了解球墨铸铁管的承压能力有所帮助。

【以上内容仅供参考】。

第二篇示例：球墨铸铁管是一种常用的管道材料，具有较高的承压能力和耐腐蚀性能，被广泛应用于给水、排水、燃气、暖通及工业管道系统中。

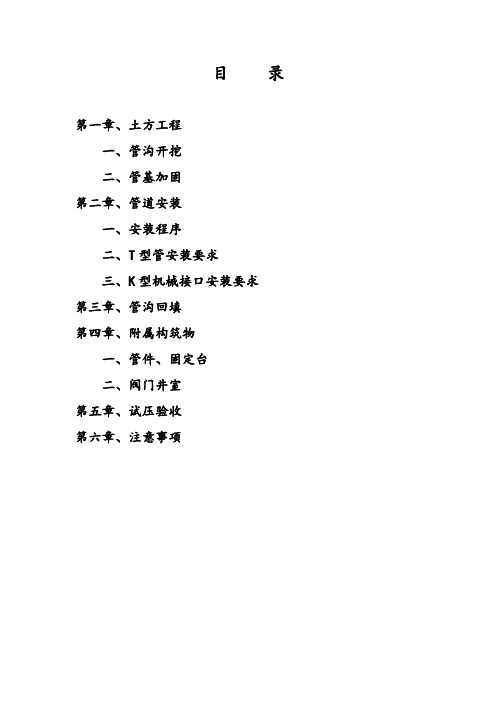

目录第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注意事项编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管施工要求作一规定说明，供同行参考，不足之处请指教。

第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。

原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商；3）开挖前按设计管线的走向放中心线，打标记木桩；4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备；6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33，见表一注：（1）埋深度北方地区应大于下二表深度，应在当地冻土层以下；（2）快速道、重载车辆较多的埋深管子地方，按设计管道内压及外压的1.5-2倍安全系数考虑深度，但绝对不能小于1米埋深度；（3）h’为砂垫层厚度；表一（T型管数据）土质良好地方机械接口管沟：表二：机械接口管沟数据松土或其它不稳定土层大于2米深采用撑板支撑，开始支撑的开挖管沟深度不得超过 1.0m，挖深与支撑交替进行，每次交替的深度为0.4—0.8m；表三：地质不佳处管沟数据管沟开挖质量应符合下列规定：1）地基处理要符合设计要求；2）沟壁平整，边坡坡度符合施工设计的规定；3）沟槽底高度的偏差，开挖土方时应为20mm，开挖石方时应为30—200mm，用机械挖沟时，槽底应预留50-100mm左右的厚土层暂不开挖，改为人工清理沟底至标高；4）沟槽挖深较大时，应合理确定分层开挖的深度，人工开挖超过3米时应分层开挖，每层深度不宜超过2米；5）管沟的直立壁和边坡，在开挖过程中和敞露期间应防止塌陷，应根据施工现场的具体情况进行支撑的选择，确保施工安全；6）每一个作业组开挖沟槽修平至标高，最长不应多与2公里，以免塌陷变形。

球墨铸铁管设计等级
球墨铸铁管（又称球墨铸铁管、球墨铸铁管道、球墨管等）是一种优质、耐腐蚀的管材，常用于城市给水、排水、燃气管道等。

球墨铸铁管的设计等级通常涉及到管道的承受压力、使用环境和工作条件等多个因素。

在球墨铸铁管的设计中，常见的设计等级包括：
压力等级：球墨铸铁管的压力等级表示管道能够承受的最大压力。

常见的压力等级有PN10、PN16、PN25等，分别对应不同的压力承受能力。

公称直径：球墨铸铁管的公称直径是管道的标准直径，常见的有DN80、DN100、DN150等，表示管道的内径大小。

使用环境：根据球墨铸铁管的使用环境和介质，可以有不同的设计等级，例如适用于给水、排水、燃气等不同用途的设计等级。

工作条件：球墨铸铁管在设计时需要考虑到工作条件，包括温度、介质的腐蚀性等因素。

材质标准：球墨铸铁管的设计等级还需要符合相应的国际或国
家标准，例如中国的GB/T 13295、EN 545/598等。

球墨铸铁管的设计等级应根据具体工程的需求来确定。

在使用球墨铸铁管材料时，必须遵循相关的设计和安装标准，以确保管道系统的稳定性、安全性和可靠性。

设计等级的选择需要结合具体的工程条件、介质特性以及相关标准的要求。

大直径球墨铸铁管道安装变形分析及控制措施摘要] 球墨铸铁管道以强度高、韧性好、抗腐蚀能力强、寿命长、安装方便等优点，在国际上广泛使用，已愈来愈广泛的应用于市政工程、水利工程中。

随着云南省“五网”建设的实施，各种大直径球墨铸铁管道开始广泛用于引水管线工程中。

本文以红河州蒙开个地区河库连通工程为例，对施工过程中大直径球墨铸铁管道的变形问题进行了研究，并提出了变形率控制措施，对类似工程具有借鉴价值。

[关键词] 球墨铸铁管道；变形分析；控制措施1 工程概况1.1工程简介蒙开个地区河库连通工程是滇中引水的近期工程，是滇南中心城市水资源优化配置、统一调度的重点工程。

工程主要任务是恢复和调整南洞供水，滇中引水工程建成供水前主要任务是向城镇生活和工业供水，兼顾农业灌溉；滇中引水工程建成供水后主要任务是解决滇中引水工程没有供水的农业灌溉的缺水问题，有效解决蒙开个经济区生态、生活和生产的用水需求，同时作为滇南中心城市的应急备用水源。

工程调水流量6m3/s，调水线路总长51.913km，通过三级提水经17个建筑物至蒙自市小东山水厂、四通水厂。

其中，球墨铸铁管道共有三条，总长约27km，DN2000球墨铸铁管长18km，DN1000长9km，壁厚等级为K9级，设计压力1MPa。

据查，DN2000大直径球墨铸铁管在云南省内为首次大规模使用。

1.2 DN2000球墨铸铁管道工程地质特征本工程DN2000球墨铸铁管道大多处于高原盆地坝区湖积淤泥区，管道线路穿越了大庄盆地、草坝盆地、蒙自盆地等冲积、湖积盆地或沟谷，以松软的粘质粉土、淤泥质土、含砾粘土、细砂为主，厚度较大，地下水位高，含水丰富。

基础存在承载力低、变形差异大、基坑涌水、开挖边坡不稳定等问题。

在上述地质情况下进行球墨铸铁管施工，如有不慎，措施不到位，容易造成管道的变形率超标。

2 球墨铸铁管特征及变形情况2.1 球墨铸铁管性能指标（与钢管、灰口铸铁管比较）从上述各项性能指标中可以看出，球墨铸铁管各项性能已接近或者超越钢管，材料本身具有铁的本质、钢的性能。

球墨铸铁管施工规范目录编制说明第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求四、PE管套安装第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注水冲洗消毒第七章、注意事项第八章、损坏修复第九章、工程实例第十章、安装工具编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。

球墨铸铁管与传统铸铁管的区别：球铁管不是一般的铸造工艺，在铁水中加入少量的镁，使得铸铁中的片状石墨转变成球状，克服了片状石墨对铁基体连续性的阻止作用，使铁具有了卓越的可延性、柔韧性和抗冲击性，而球管铸造时在40G—50G的离心力作用下使铁水中的杂质和气体充分排出，使得管壁十分密实（7050Kg/m3），在保证国标公差壁厚可靠性与安全性的前提下比原灰铁管壁厚减薄，重量比原来生产两根灰铁管的铁水可生产三根球铁管，节约了国家铁资源，取得了良好的社会效益，被专家称为铸铁管行业的一场革命。

球墨铸铁与灰铁金相对比图球墨铸铁管的机械性能与10#钢管的机械性能几乎相似，其强度远远高于灰铁管、称为铁的本质钢的性能。

大口径球墨铸铁管生产图片第一章、土方工程一、开挖管沟1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。

原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度；2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商。

3）开挖前按设计管线的走向放中心线，打标记木桩。

一、工程概况本工程为天津科技大学市政供水管道、加压供水管道、中水管道和消防管道工程的改造工程。

位于天津科技大学院内。

本工程中的管道均采用球墨铸铁管，胶承插式柔性连接。

二、施工工艺1.球墨铸铁管安装（胶圈接口）的工艺流程2.沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。

（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。

1）槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1： 0. 33；2）槽底工作面的确定：管道一侧工作面宽度情况详见下表：3）沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法1）土方开挖采用机械开挖，槽底预留20cm由人工清底。

开挖过程中严禁超挖，以防扰动地基。

对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。

2）沟槽开挖尽量按先深后浅顺序进行，以利排水。

3）挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。

开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。

回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。

4）开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。

如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。

3.下管在沟槽检底后，经核对管节、管件位置无误后立即下管。

下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。

4.清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。

5.清理胶圈，上胶圈（1）将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。
