开关电源选型原则

1.开关电源输入220V AC，输出24V DC，根据设备功率大
小选择容量，如75W，120W，240W，对应的额定电流分别为3A,5A,10A,开关电源后的设备正常工作电流一般都小于额定工作电流。

2.输入电流计算方法与配套熔断器选择。

功率P为开关电
源额定功率,P除以功率因数（一般为0.8左右），除以输入电压220，得到输入端电流In，熔断器一般选用3倍的In 大小即可。

3.输出电流计算方法与配套熔断器选择。

根据24V供电设
备的总功率除以24即可得到输出电流大小Im,一定要比开关电源额定输出电流小，熔断器一般选用1.5-2倍的Im大小即可。

浅析开关电源MOS的损耗计算与选型原则
MOS设计选型的几个基本原则
建议初选之基本步骤：
1 电压应力
在电源电路应用中，往往首先考虑漏源电压 VDS 的选择。

在此上的基本原则为MOSFET 实际工作环境中的最大峰值漏源极间的电压不大于器件规格书中标称漏源击穿电压的90% 。

即：
VDS_peak ≤90% * V(BR)DSS
注：一般地， V(BR)DSS 具有正温度系数。

故应取设备最低工作温度条件下之 V(BR)DSS 值作为参考。

2 漏极电流
其次考虑漏极电流的选择。

基本原则为MOSFET 实际工作环境中的最大周期漏极电流不大于规格书中标称最大漏源电流的90% ；漏极脉冲电流峰值不大于规格书中标称漏极脉冲电流峰值的90% 即：
ID_max ≤90% * ID
ID_pulse ≤90% * IDP
注：一般地， ID_max 及 ID_pulse 具有负温度系数，故应取器件在最大结温条件下之 ID_max 及 ID_pulse 值作为参考。

器件此参数的选择是极为不确定的—主要是受工作环境，散热技术，器件其它参数（如导通电阻，热阻等）等相互制约影响所致。

最终的判定依据是结点温度（即如下第六条之“耗散功率约束”）。

根据经验，在实际应用中规格书目中之 ID 会比实际最大工作电流大数倍，这是因为散耗功率及温升之限制约束。

在初选计算时期还须根据下面第六条的散耗功率约束不断调整此参数。

建议初选于3~5 倍左右 ID = (3~5)*ID_max。

3 驱动要求
MOSFEF 的驱动要求由其栅极总充电电量（Qg ）参数决定。

在满足其它参数要求的情。

开关电源选型方法
开关电源是一种高效率、小体积、轻重量、可靠性高的电源，已广泛应用于计算机、通信、工业自动化等领域。

选型开关电源时，需要考虑以下几个因素：
1. 输出功率：开关电源的输出功率应该大于所需的负载功率，通常要留出一定的余量，以确保电源可靠运行。

2. 输出电压：开关电源的输出电压应该与负载要求的电压匹配。

如果负载要求的电压范围较宽，则需要选择可调电压的开关电源。

3. 输出电流：开关电源的输出电流应该大于或等于负载需要的电流。

如果负载需要的电流变化较大，则需要选择稳定输出电流的开关电源。

4. 效率：开关电源的效率越高，能源消耗越少，发热越少，使用寿命越长。

因此，应该选择高效率的开关电源。

5. 尺寸和重量：开关电源的尺寸和重量应该与应用场景相适应。

6. 可靠性：开关电源的可靠性应该高，以确保在各种恶劣环境下可靠运行。

7. 价格：开关电源的价格应该适中，不能过于昂贵，也不能过于便宜影响其性能和可靠性。

综上所述，选型开关电源需要考虑多个因素，需要根据具体应用场景和需求进行综合评估。

- 1 -。

如何选择合适的开关电源消费者在购买电源时常常看看铭牌，看看铭牌是否有80Plus认证，看一看功率是否够用，之后就是比较一下价格，再然后就下打算了。

其实现在市场上的劣质电源是不在少数的，而且价格也特别廉价，对消费者吸引力也特别大，但其对电脑的危害是特别大的。

虽然说现在谈论电源的选购似乎有些过气，但是电源作为电脑的一个重要组成部分，一旦选择的不好，那造成的后果可是灾难性的。

当然，电源的进展也是很快的，我们选择电源时不用再像以前那样考虑了，当然最基本的还是要考虑的。

你在选购电脑电源的时候，肯定要留意以下这四个电源的参数，这对您能否选择一款优质电源很有关心的。

1．电源的重量通过重量往往能观看出电源是否符合规格，一般来说：好的电源外壳一般都使用优质钢材，材质好、质厚，所以较重的电源，材质都较好。

电源内部的零件，比如变压器、散热片等，同样重的比较好。

好电源使用的散热片应为铝制甚至铜制的散热片，而且体积越大散热效果越好。

一般散热片都做成梳状，齿都深、分得越开、厚度越大，散热效果越好。

基本上，我们很难在不拆开电源的状况下看清散热片，所以直观的方法就是从重量上去推断了。

好的电源，一般会增加一些元件，以提高平安系数，所以重量自然会有所增加。

劣质电源则会省掉一些电容和线圈，重量就比较轻。

2．电源的变压器电源的关键部位是变压器，简洁的推断方法是看变压器的大小。

一般变压器的位置是在两片散热片当中，依据常理推断，250W电源的变压器线圈内径不应小于28MM，300W的电源不得小于33MM，可以用一根直尺在外部测量其长度，就可以知道其用料实不实在。

电流经过变压器之后，通过整流输出线圈输出。

在电流输出端，可以看到整流输出线圈，多半厂商使用为10262和130626两种，250W电源的整流输出线圈不应低于10262的整流输出线圈。

300W的电源的整流输出线圈不应低于130626的整流输出线圈。

在电源中直立电容的旁边，会有一个黑色的桥式整流器，有的则是使用4个二级管代替。

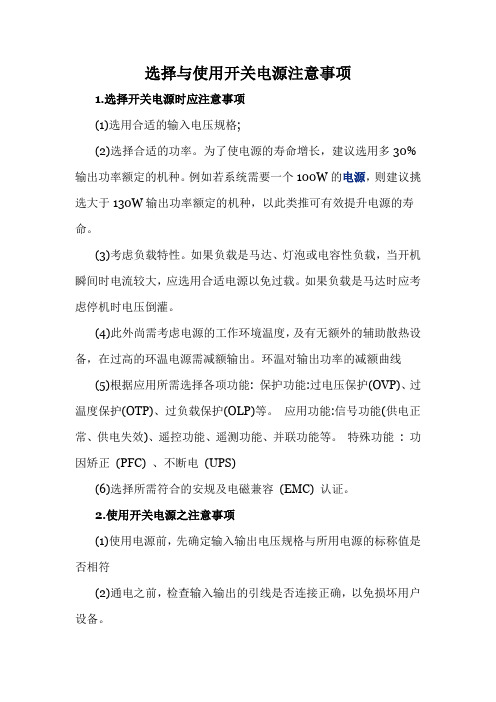

选择与使用开关电源注意事项1.选择开关电源时应注意事项(1)选用合适的输入电压规格;(2)选择合适的功率。

为了使电源的寿命增长，建议选用多30%输出功率额定的机种。

例如若系统需要一个100W的电源，则建议挑选大于130W输出功率额定的机种，以此类推可有效提升电源的寿命。

(3)考虑负载特性。

如果负载是马达、灯泡或电容性负载，当开机瞬间时电流较大，应选用合适电源以免过载。

如果负载是马达时应考虑停机时电压倒灌。

(4)此外尚需考虑电源的工作环境温度，及有无额外的辅助散热设备，在过高的环温电源需减额输出。

环温对输出功率的减额曲线(5)根据应用所需选择各项功能: 保护功能:过电压保护(OVP)、过温度保护(OTP)、过负载保护(OLP)等。

应用功能:信号功能(供电正常、供电失效)、遥控功能、遥测功能、并联功能等。

特殊功能: 功因矫正(PFC) 、不断电(UPS)(6)选择所需符合的安规及电磁兼容(EMC) 认证。

2.使用开关电源之注意事项(1)使用电源前，先确定输入输出电压规格与所用电源的标称值是否相符(2)通电之前，检查输入输出的引线是否连接正确，以免损坏用户设备。

(3)检查安装是否牢固，安装螺丝与电源板器件有无接触，测量外壳与输入、输出的绝缘电阻，以免触电(4)为保证使用的安全性和减少干扰，请确保接地端可靠接地(5)多路输出的电源一般分主、辅输出，主输出特性优于辅输出，，一般情况下输出电流大的为主输出。

为保证输出负载调整率和输出动态等指标，一般要求每路至少带10%的负载。

若用辅路不用主路，主路一定加适当的假负载。

具体参见相应型号的规格书。

(6)请注意:电源频繁开关将会影响其寿命。

(7)工作环境及带载程度也会影响其寿命3.为何电源在使用中会当机，关机后重新开启又能再操作?一般造成电源供应器使用中当机原因约有两种情况，首先可能是负载瞬间超载造成过载保护，建议提升电源输出功率或修改过负载设计;第二则是温升过高，发生过温度保护现象。

西门子plc开关电源的选型方法在工业自动化掌握领域，掌握系统中设备的稳定运行需要电源。

西门子SITOP电源在稳定性，牢靠性方面有很严格的标准，有效的防止由于电源供电问题导致设备及生产线停止运行，从而保证了工厂运行的效率和客户利益的最大化。

在西门子plc组成的掌握系统中，有时依据实际需求，要选择一个合适的开关电源来对设备进行供电。

本文下面就为您介绍一下开关电源的选型方法，供用户在使用过程中进行参考。

开关电源选型的选型主要考虑以下几个方面：1、并联或串联工作当一个电源不能满意所需的电压或电流范围时，可将两个或多个电源(或将同一电源的不同输出)并联或串联起来使用。

在这种工作模式下，各电源模块间的稳压和掌握电路之间的联系仍旧存在，只不过一个电源作为主控方另一个电源作为受控方使用。

2、脉动与噪声抱负的直流电源应供应纯洁的直流，然而总有一些干扰存在，比如在开关电源输出端口叠加的脉动电流和高频振荡。

这两种干扰再加上电源本身产生的尖峰噪声使电源消失断续和随便的漂移。

3、过载爱护由于一个电源要供应不同的电路使用，这些电路的电流的流量可能是未知的，为了避开对电源的损坏，需设置爱护电路的范围。

几乎全部的电源都具有以下特点：在超出输出范围时，要么输出保持在最大输出值，要么就自行关闭电源。

某些程控电源除可用程序设定输出范围外，还能自动设置电源稳定输出的类型。

也就是说，当外电路需要的电压或电流超过设置极限时，电源可自动地由恒压源变成恒流源或由值流源变成恒压源。

4、内部阻抗相对较大的电源内阻对负载来讲有两点不利，首先是不利于负载稳压电路工作，更为不利的是负载电流的任何变化都会导致直流电源输出的起伏，这种起伏对测试结果的影响同脉冲与噪声对测试结果造成的影响完全相同。

5、稳定度当线电压或负载电流变化肘，直流电源的输出电压也会有所起伏。

稳压程度由稳压电路的参数打算，参数是指滤波电容的容量和能量释放的速率。

假如给电源供电的一个相对恒定的电源，那么只需基本的负载稳压。

开关电源如何选择开关插座是我们家庭装修中必不可少的一种零件，也是保护我们家庭用电安全重要部件。

现在生活中的电器越来越多了，功能也是多式多样，在结构和部件上也变得复杂起来。

那么，面对市场上的各种开关电源，我们有该如何选择呢？开关电源如何选择1、材质很重要一般来说，开关都是塑料材质，即绝缘，也防漏电。

但是我们都知道，塑料易燃，所以在挑选的时候一定要选防火阻燃材质的！2、开关电源结构不能忽视开关电源的底层都有支架结构，增加其抗压性能。

市场上的支架一般有钢架和PC两种。

PC材质的支架虽然绝缘，但是抗压能力没有钢架的好。

所以现在的支架结构有两层的，还有三层的，将钢架和PC结合使用。

3、钢架和铜件好的开关插座，铜件为高精度的磷青铜一次成型，表面光滑发亮，导电散热性能高，柔韧不易变形。

劣质的铜件，铜片轻薄，表面粗糙，颜色暗淡，铜的含量比较低，有的甚至是铁片，容易发生危险。

4、细节更体现成败好的插座插孔都比较紧，不容易插进去，需要晃动才能插进。

这是插座上面设置了童锁，增强了保护，避免发生触电危险，尤其是家里有孩子的，更需要这种安全保护。

5、开关触点当我们按下开关时，都能听到声音，这是触点产生的，是两个金属片或者金属球产生的声音。

如果触点不够安全，容易产生电弧，引起开关短路，发生危限，好的开关一般都采用银镉触点，能起到瞬间过流的功能，抑制电弧的能力非常强。

而劣质的开关，采用的是铜片或者铁皮镀银触点，偷工减料，存在很高的安全隐患。

挑选时一定要注意这个细节。

开关电源对于大家来说是很重的，也是很容易发生问题的环节。

我们作为一名普通的消费者，可能对于开关电源还不了解，面对众多的品牌，我们不知道如何选择，通过小编以上对大家的介绍，相信大家看到后会有所了解，希望能够帮到大家。

突然胃痛怎么快速缓解有时候一些人会突然发生胃痛的现象，其实胃痛疾病是很常见的，所以说当出现胃痛的时候，也一定要掌握他的一些快速缓解方法，因为这样的话才能给自己减轻病痛。

开关电源元器件选型A:反激式变换器:1. MOS管:Id=2Po/Vin; Vdss=1.5Vin(max)2. 整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout3. 缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大.4. 优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单.5. 最佳控制方法:应选择电流型IC幷采用电流型控制.B:正激式变换器:6. MOS管:Id=1.5Po/Vin; Vdss=2Vin(max)7. 整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout8. 缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂.9. 优点:纹丝小,功率可做到0~200W.10. 最佳控制方法:应选择电流型IC幷采用电流型控制.C:推挽式变换器:11. MOS管: Id=1.2Po/Vin; Vdss=2Vin(max)12. 整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout13. 缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式.14. 优点: 功率可做到100W~1000W.DC-DC用此电路很好!15. 最佳控制方法:应选择电流型IC幷采用电流型控制.D:半桥式变换器:16. MOS管: Id=1.5Po/Vin; Vdss=Vin(max)17. 整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout18. 缺点: 成本上升,如要全电压得加PFC,电路稍复杂.19. 优点: 功率可做到100W~500W.20. 最佳控制方法:应选择电流型IC幷采用电流型控制.E:全桥式变换器:21. MOS管: Id=1.2Po/Vin; Vdss=Vin(max)22. 整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout23. 缺点: 成本上升,如要全电压得加PFC,电路稍复杂.24. 优点: 功率可做到400W~2000W以上.最佳控制方法:应选择电流型IC幷采用电流型控制。

24v开关电源选型标准1. 功率功率是开关电源选型时首先要考虑的因素。

开关电源的额定功率是指其能够输出的最大功率，应大于或等于负载的功率。

一般来说，开关电源的额定功率应留有一定的余量，以保证开关电源在长期运行中不会因过载而损坏。

2. 电压开关电源的输出电压应与负载的供电电压一致。

常见的开关电源输出电压有5V、12V、24V、48V等。

如果开关电源的输出电压与负载的供电电压不一致，可能会导致负载无法正常工作，甚至损坏负载。

3. 电流开关电源的输出电流应大于或等于负载的电流。

开关电源的输出电流是指其能够输出的最大电流，应能够满足负载的电流需求。

如果开关电源的输出电流小于负载的电流，可能会导致开关电源过载，甚至损坏开关电源。

4. 效率开关电源的效率是指其输出功率与输入功率之比。

开关电源的效率越高，其损耗越小，也就越节能。

一般来说，开关电源的效率在80%以上。

5. 纹波和噪声开关电源的输出电压中往往存在一定程度的纹波和噪声。

纹波和噪声会影响负载的正常工作，甚至损坏负载。

因此，在选购开关电源时，应注意其纹波和噪声指标。

一般来说，开关电源的纹波和噪声应小于1%。

6. 保护功能开关电源应具有完善的保护功能，以防止其因过载、短路等故障而损坏。

常见的保护功能包括过流保护、短路保护、过压保护、欠压保护、过温保护等。

7. 品牌和质量开关电源的品牌和质量也是选型时需要考虑的因素。

知名品牌的开关电源一般质量较好，性能也更可靠。

在选购开关电源时，应尽量选择知名品牌的开关电源，以保证其质量和性能。

8. 价格开关电源的价格也是选型时需要考虑的因素。

一般来说，功率越大、电压越高、电流越大的开关电源价格越贵。

在选购开关电源时，应根据自己的实际需求选择合适的价格范围的开关电源。

9. 使用环境开关电源的使用环境也是选型时需要考虑的因素。

如果开关电源将在恶劣的环境中使用，如高温、高湿、多尘等，则应选择具有相应防护等级的开关电源。

10. 其他因素在选购开关电源时，还应考虑其他一些因素，如外形尺寸、重量、安装方式等。

开关电源mos管耐压选型原则开关电源是现代电子设备中常用的一种电源形式，它通过不断开关电流来实现稳定的输出电压。

而MOS管是实现开关电源的核心元件之一，所以如何选型合适的MOS管对于开关电源的性能是非常重要的。

下面我们将介绍开关电源MOS管耐压选型的原则。

首先，耐压是选型MOS管时的一个重要指标。

耐压是指MOS管能够承受的最大电压。

在开关电源中，输入电压经过变压器和整流电路的处理后，会转化为直流电压并供给给MOS管。

所以选型时要根据开关电源的输入电压来确定MOS管的耐压等级，以确保MOS管能够正常工作并具有较高的安全性。

其次，功率损耗也是选型MOS管时需要考虑的因素之一。

在开关电源中，MOS管会频繁地开关，开关的过程中会有一定的功率损耗。

因此，在选型MOS管时，需要根据开关电源的设计功率来确定MOS管的额定功率，以确保MOS管能够承受开关过程中的功率损耗，并保持良好的热稳定性。

另外，导通电阻也是MOS管选型的重要指标之一。

导通电阻是指MOS管在导通状态下的电阻大小。

导通电阻直接影响到MOS管的电流承载能力和开关速度。

一般而言，导通电阻越小，MOS管的电流承载能力越强，开关速度也越快。

因此，在选型时需要考虑开关电源的负载电流和开关速度的要求，并选择具有合适导通电阻的MOS管。

此外，过压保护也是选型时需要考虑的因素之一。

过压保护是指当开关电源的输出电压超出设定范围时，MOS管能够及时切断电流，保护其他电子元件不受损坏。

因此，在选型时需要选择具有过压保护功能的MOS管，以提高开关电源的安全性和稳定性。

综上所述，开关电源MOS管耐压选型的原则主要包括耐压、功率损耗、导通电阻和过压保护等方面。

在具体选型时，需要根据开关电源的输入电压、设计功率、负载电流、开关速度和过压保护等要求，选择具有合适参数的MOS管，以确保开关电源的正常工作和稳定性。
