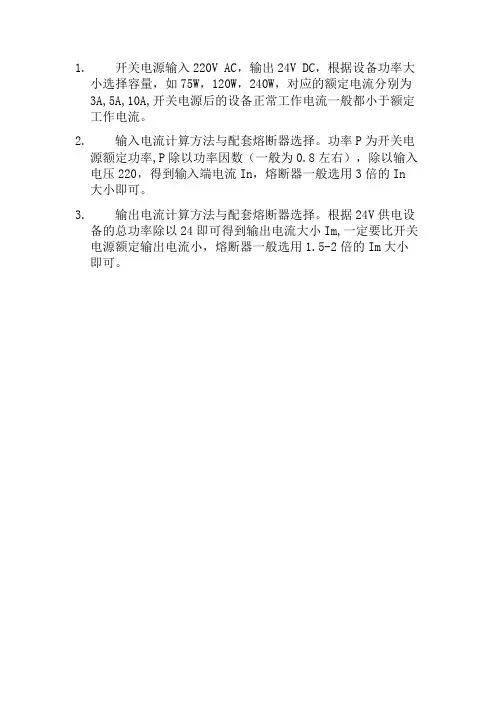

1.开关电源输入220V AC，输出24V DC，根据设备功率大
小选择容量，如75W，120W，240W，对应的额定电流分别为3A,5A,10A,开关电源后的设备正常工作电流一般都小于额定工作电流。
2.输入电流计算方法与配套熔断器选择。
功率P为开关电
源额定功率,P除以功率因数（一般为0.8左右），除以输入电压220，得到输入端电流In，熔断器一般选用3倍的In 大小即可。
3.输出电流计算方法与配套熔断器选择。
根据24V供电设
备的总功率除以24即可得到输出电流大小Im,一定要比开关电源额定输出电流小，熔断器一般选用1.5-2倍的Im大小即可。
浅析开关电源MOS的损耗计算与选型原则
MOS设计选型的几个基本原则
建议初选之基本步骤：
1 电压应力
在电源电路应用中，往往首先考虑漏源电压 VDS 的选择。
在此上的基本原则为MOSFET 实际工作环境中的最大峰值漏源极间的电压不大于器件规格书中标称漏源击穿电压的90% 。
即：
VDS_peak ≤90% * V(BR)DSS
注：一般地， V(BR)DSS 具有正温度系数。
故应取设备最低工作温度条件下之 V(BR)DSS 值作为参考。
2 漏极电流
其次考虑漏极电流的选择。
基本原则为MOSFET 实际工作环境中的最大周期漏极电流不大于规格书中标称最大漏源电流的90% ；漏极脉冲电流峰值不大于规格书中标称漏极脉冲电流峰值的90% 即：
ID_max ≤90% * ID
ID_pulse ≤90% * IDP
注：一般地， ID_max 及 ID_pulse 具有负温度系数，故应取器件在最大结温条件下之 ID_max 及 ID_pulse 值作为参考。
器件此参数的选择是极为不确定的—主要是受工作环境，散热技术，器件其它参数（如导通电阻，热阻等）等相互制约影响所致。
最终的判定依据是结点温度（即如下第六条之“耗散功率约束”）。
根据经验，在实际应用中规格书目中之 ID 会比实际最大工作电流大数倍，这是因为散耗功率及温升之限制约束。
在初选计算时期还须根据下面第六条的散耗功率约束不断调整此参数。
建议初选于3~5 倍左右 ID = (3~5)*ID_max。
3 驱动要求
MOSFEF 的驱动要求由其栅极总充电电量（Qg ）参数决定。
在满足其它参数要求的情。
【很完整】⽜⼈教你开关电源各功能部分原理分析、计算与选型1 开关电源介绍此⽂档是作为张占松⾼级开关电源设计之后的强化培训，基于计划安排，由申⼯讲解了变压器设计之后，在此⽂章中简单带过变压器设计原理，重点讲解电路⼯作原理和设计过程中关键器件计算与选型。
开关电源的⼯作过程相当容易理解，其拥有三个明显特征：开关：电⼒电⼦器件⼯作在开关状态⽽不是线性状态⾼频：电⼒电⼦器件⼯作在⾼频⽽不是接近⼯频的低频直流：开关电源输出的是直流⽽不是交流也可以输出⾼频交流如电⼦变压器1.1 开关电源基本组成部分1.2 开关电源分类：开关电源按照拓扑分很多类型：buck boost 正激反激半桥全桥 LLC 等等，但是从本质上区分，开关电源只有两种⼯作⽅式：正激：是开关管开通时传输能量，反激：开关管关断时传输能量。
下⾯将以反激电源为例进⾏讲解。
1.3 反激开关电源简介反激⼜被称为隔离buck-boost 电路。
基本⼯作原理：开关管打开时变压器存储能量，开关管关断时释放存储的能量反激开关电源根据开关管数⽬可分为双端和单端反激。
根据反激变压器⼯作模式可分为CCM 和DCM 模式反激电源。
根据控制⽅式可分为PFM 和PWM 型反激电源。
根据驱动占空⽐的产⽣⽅式可分为电压型和电流型反激开关电源。
我们所要讲的反激电源精确定义为：电流型PWM 单端反激电源。
1.4 电流型PWM 单端反激电源此类反激电源优点：结构简单价格便宜，适⽤⼩功率电源。
此类反激电源缺点：功率较⼩，⼀般在150w 以下，纹波较⼤，电压负载调整率低，⼀般⼤于5%。
此类反激电源设计难点主要是变压器的设计，特别是宽输⼊电压，多路输出的变压器。
2 举例讲解设计过程为了更清楚了解设计中详细计算过程，我们将以220VAC-380VAC 输⼊，+5V±3%（5A），±15±5%（0.5A）三路共地输出反激电源为例讲解设计过程。
提出上⾯要求，选择思路如下：提出上⾯要求，选择思路如下：电源总输出功率P=5*5W+15*0.5*2=40W 功率较⼩，可以选择反激开关电源。
开关电源元器件选型A:反激式变换器:1.MOS管:Id=2Po/Vin; Vdss=1.5Vin(max)2.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout3.缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大.4.优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单.5.最佳控制方法:应选择电流型IC幷采用电流型控制.B:正激式变换器:6.MOS管:Id=1.5Po/Vin; Vdss=2Vin(max)7.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout8.缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂.9.优点:纹丝小,功率可做到0~200W.10.最佳控制方法:应选择电流型IC幷采用电流型控制.C:推挽式变换器:11.MOS管: Id=1.2Po/Vin; Vdss=2Vin(max)12.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout13.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式.14.优点: 功率可做到100W~1000W.DC-DC用此电路很好!15.最佳控制方法:应选择电流型IC幷采用电流型控制.D:半桥式变换器:16.MOS管: Id=1.5Po/Vin; Vdss=Vin(max)17.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout18.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.19.优点: 功率可做到100W~500W.20.最佳控制方法:应选择电流型IC幷采用电流型控制.E:全桥式变换器:21.MOS管: Id=1.2Po/Vin; Vdss=Vin(max)22.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout23.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.24.优点: 功率可做到400W~2000W以上.25.最佳控制方法:应选择电流型IC幷采用电流型控制.拟定:胡成才2005-1-13。

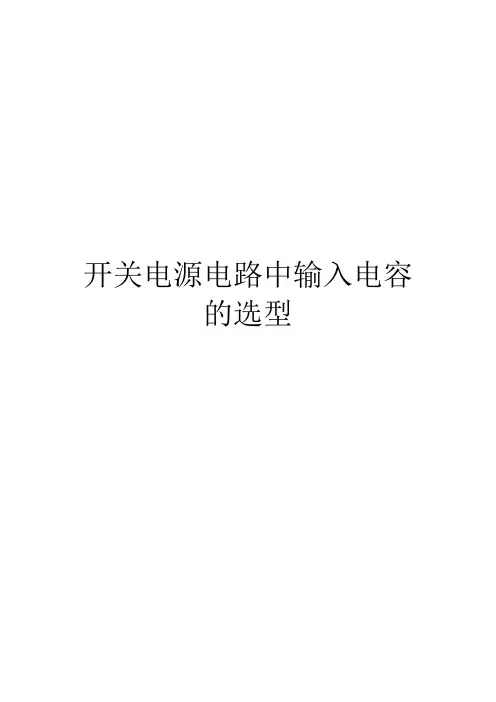

开关电源电路中输入电容的选型我们了解了电容器的特性取决于材料及外壳的不同。
下面请介绍一下在实际用于开关电源电路时，其特性和性质具体会带来什么样的影响。
在开关电源电路中需要有输入电容器与输出电容器,它们各自处理的电压与电流的性质是不同的。
因为将输入与输出分开讲解更容易理解，所以从输入电容器开始说明。
为慎重起见，首先简单说明一下关于流过输入电容器的电流。
这是之后内容的前提。
下图是同步整流降压型转换器的电路示意图。
从VIN看，前方的MOSFET是高边开关，接通该高边开关时，该高边开关的电流波形几乎垂直上升，流过与电感电流相同的电流。
而且，断开高边开关并接通低边开关时，该电流迅速变为零。
该电流波形的AC部分流过输入电容器。
该输入电容器的电流所产生的电压（波形）因电容器的“静电电容”之外存在的寄生成分“ESR（等效串联电阻）”及“ESL（等效串联电感）”的差异而不同。
－简而言之，静电电容之外，会出现ESR与ESL所产生的影响吧。
是的。
因为机会难得，所以进行稍微深入的说明。
可以用波形与公式来表示刚才所说的电容、ESR、ESL这3个要素各自的影响。
为了便于理解请看下图。
该图表示电容器电流为矩形波时，各成分产生了什么样的电压。
首先是ESR所产生的电压，公式所示ESR即电阻×电流的矩形波。
电容成分是电流与时间的积分，是三角波。
ESL成分可以用微分来表示，在开关的时间点发生一瞬间的脉冲电压，这可以认为是被称作“尖峰”等的高速脉冲性噪声。
最终在电容器两端的电压变动是它们3种成分的电压之和的合成波。
－3种成分的合成波是评估过开关电源的人所眼熟的波形，可以简单认为它仅仅是把各成分的影响加在一起的产物吗？基本上是这样。
而事实上这正是重要之处。
例如，可以看出矩形波成分越大ESR也越大。
此外，可以推测出尖峰大时，ESL较大。
它们最好都是零，但是由于它们是现实存在的东西，评估时观察输入电容器的电流与电压，从波形可以知道哪里出了问题。
开关电源中NTC的选取————————————————————————————————作者：————————————————————————————————日期：NTC负温度系数热敏电阻专业术语零功率电阻值RT（Ω）RT指在规定温度T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度T （K ）时的NTC 热敏电阻阻值。
RN ：在额定温度TN （K ）时的NTC 热敏电阻阻值。
T ：规定温度（K ）。
B ：NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数e 为底的指数（e = 2.71828 …）。
该关系式是经验公式，只在额定温度TN 或额定电阻阻值RN 的有限范围内才具有一定的精确度，因为材料常数 B 本身也是温度T 的函数。
额定零功率电阻值R25 （Ω）根据国标规定，额定零功率电阻值是NTC 热敏电阻在基准温度25 ℃时测得的电阻值R25，这个电阻值就是NTC 热敏电阻的标称电阻值。
通常所说NTC 热敏电阻多少阻值，亦指该值。
材料常数（热敏指数）B 值（K ）B 值被定义为：RT1 ：温度T1 （K ）时的零功率电阻值。
RT2 ：温度T2 （K ）时的零功率电阻值。
T1，T2 ：两个被指定的温度（K ）。
对于常用的NTC 热敏电阻，B 值范围一般在2000K ～6000K 之间。
零功率电阻温度系数（αT ）在规定温度下，NTC 热敏电阻零动功率电阻值的相对变化与引起该变化的温度变化值之比值。
αT ：温度T （K ）时的零功率电阻温度系数。
RT ：温度T （K ）时的零功率电阻值。
T ：温度（T ）。
B ：材料常数。
耗散系数（δ）在规定环境温度下，NTC 热敏电阻耗散系数是电阻中耗散的功率变化与电阻体相应的温度变化之比值。
δ：NTC 热敏电阻耗散系数，（mW/ K ）。
开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应，其具有高效率、稳定性和可调性等优点。
设计和调试开关电源时，需要注意一些重要要点。
一、开关电源设计要点：1.选择适当的拓扑结构：开关电源的拓扑结构有多种，如降压型、升压型、升降压型等。
要根据设备的功率需求和使用环境来选择合适的拓扑结构。
2.选择合适的功率器件：开关电源的功率器件主要包括开关管、二极管和变压器等。
需要选择具备合适功率和工作频率范围的器件，并且要考虑其可靠性和成本。
3.控制和保护电路设计：开关电源需要有稳定的控制和保护功能，如输出电压、电流的监测和调节，过载、过压、短路等故障的保护。
需要设计相应的反馈和控制电路，保证开关电源的可靠工作。
4.选择合适的滤波电路：开关电源在工作过程中会产生较大的开关干扰，需要采取合适的滤波措施，减小开关干扰对其他电子设备的影响。
5.选择合适的输出电容：开关电源的输出端需要连接电容进行滤波，以减小输出纹波。
应选择适当容量和质量的电容，保证输出电压稳定。
6.保证开关电源的安全性：开关电源设计时需要考虑一些安全因素，如避免触电危险、瞬态过电压保护等，保证电源的安全可靠性。
7.合理布局和散热设计：开关电源的布局设计要合理，器件的热量要及时散热，避免温度过高对电源稳定性的影响。
二、开关电源调试要点：1.确认电源输入输出参数：在开关电源调试之前，首先要明确电源的输入和输出参数，如输入电压范围、输出电压和电流等，以便调试和验证工作的正确性。
2.建立逐步调试的过程：开关电源调试时可以采用逐步调试的方法，即先调试一部分功能，然后逐渐增加其他功能的调试。
这样可以避免在调试过程中出现一些难以排查的问题。
3.注意开关电源的保护功能：在调试的过程中，要注意开关电源的保护功能是否正常，如过载、过压、短路等故障保护功能是否有效。
可以通过人工模拟故障情况进行测试。
4.确保开关电源的稳定性：开关电源在调试过程中需要保证输出电压和电流的稳定性。
供电模块电路器件选型交流输入保险线选型：耐压：有效值220V 。
选一定裕量，有效值300V 左右就行。
电流：由功率来选。
我们的开关电源，最大输出20W 。
电流选的裕量大一些。
我们按40W 算。
AU P I18.022040===。
这是电流有效值，保险线再选大些，选到0.5到1A 均可，这里选1A 。
直流输入保险线选型：耐压：直流最大输入为650V 。
选800V 到1000V ，都可以。
我们这里对于耐压的裕量选的大一些。
选1000V 。
电流：开关电源最大输出功率20W ，按40W 选。
在最小直流电压，最大功率输出时，产生最大电流。
有A VW I 267.015040max ==。
加上裕量，我们选1A 的。
交流输入滤波X 安规电容：耐压：接在交流侧220的输入，耐压选个250到275V 就可以。
一定要选安规电容，不能用别的电容代替。
容值：这里只是用来滤波，消除电磁干扰。
容值选个小一点的就可以。
不用考虑太多。
这里定为：MKP X2 104的。
（一般电容容值的确定考虑如下：1.与附近电感配合，要求去增益和滤波的，或算个截止频率的一起选。
2.没有要求就考虑寄生电感和漏电流的要求。
）交流侧共模电感器耐压：共模电感接入电路中相当于一个导线，耐压一般没有问题。
查资料大概看了看。
都在DC1500V 以上。
最大电流：也就是额定电流。
算出这里会流过的最大电流AVW I 18.022040max ==。
选一定的裕量，我们这里选择额定电流一定要大于0.5A 的电感。
电感量：没有太多时间从理论上计算到底选多大的电感。
一般在共模电感的型号中选。
在满足电流的基础上。
选一个大一点电感，这样效果会更明显些。
这里选15mH ，额定电流为3A 。
型号：CMI15mH/3AY/H25。
整流二极管220V 交流输入二极管不控整流，是十分常用的。
这里的二极管也常用。
耐压：最高电压要到311V 以上。
为了安全，一般耐压选择会大一些。
这里为了与直流侧的型号统一，一起选择。
开关电源选型及应用开关电源是一种通过开关器件（如晶体管、MOS管）进行开关控制的电源，常用于电子设备中的电源供应和转换。
与传统的线性电源相比，开关电源具有体积小、效率高、稳定性好、适应性强等优点，在许多应用领域得到广泛应用。
一、开关电源的选型1. 输出功率：开关电源的输出功率需根据实际应用的负载功率来选取，一般要略大于负载标称功率，以保证电源的稳定工作。
2. 输入电压和输出电压：根据实际工作电压的要求来选取开关电源的输入和输出电压，一般有固定输出和可调输出两种类型可选。
3. 负载特性：根据负载的工作特性选择合适的开关电源，例如负载的稳定性、负载的变化范围等。
4. 环境温度：根据使用环境的温度范围来选择适合的开关电源。
5. 效率和可靠性：选择效率高、可靠性好的开关电源，以提高能源利用率和延长使用寿命。
6. 安全指标：选择符合国家标准和安全规定的开关电源，以确保使用过程中的安全性。
7. 其他特殊要求：根据特殊应用领域的需求，选择相应的特殊功能的开关电源，例如防水、防尘、防震等。
二、开关电源的应用1. 通信设备：开关电源广泛应用于各类通信设备中，如交换机、路由器、无线基站、通信终端等，提供稳定的电源供应。
2. 工业控制设备：工业控制设备对电源的要求较高，开关电源能够提供高效、可靠的电源，广泛应用于PLC、传感器、工控机等设备。
3. 家用电器：开关电源在家用电器中也有广泛应用，如电视机、电脑、音响等，能够提供高效、稳定的电源供应。
4. LED照明：开关电源能够提供稳定的电流和电压输出，适用于LED照明的驱动电源，如LED灯带、LED灯泡、LED显示屏等。
5. 医疗设备：医疗设备对电源的可靠性和稳定性要求较高，开关电源能够满足这些需求，如医疗监护设备、医疗成像设备等。
6. 汽车电子：开关电源也广泛应用于汽车电子设备中，如车载导航、车载音响等，提供稳定的电源供应。
7. 太阳能和风能转换：开关电源在太阳能和风能转换系统中起到关键作用，将不稳定的太阳能和风能转换成稳定的电源。
空气开关选型的方法空气开关是电气系统的重要组成部分，用于保护电路和设备免受过载和短路的影响。
在选择合适的空气开关时，需要考虑多种因素，并且要确保其能够适应具体的应用场景。
以下是关于空气开关选型的50条方法，并对每种方法进行详细描述：1. 了解负载类型：首先需要明确要保护的负载类型，例如是低压电力装置还是控制系统，以便选择适当的额定电流和额定电压。
2. 确定额定电流：根据负载的电流要求，选择符合额定电流的空气开关，以确保负载得到有效保护。
3. 了解负载特性：对负载的启动电流、持续运行电流等特性进行了解，以便选择能够应对这些特性的空气开关。
4. 考虑环境条件：根据安装位置的环境条件，如温度、湿度、腐蚀性气体等，选择具有符合环境要求的空气开关。
5. 确定额定电压：根据电路的额定电压，选择符合额定电压的空气开关，以确保安全可靠地工作。
6. 了解短路电流：了解系统中可能出现的短路电流水平，选择能够承受对应电流水平的空气开关。
7. 考虑过载保护：确定是否需要过载保护功能，以便选择带有过载保护特性的空气开关。
8. 确定断路能力：根据电路中可能出现的故障电流水平，选择具有足够断路能力的空气开关，以确保安全可靠地切断故障电流。
9. 了解操作类型：了解空气开关的操作类型，如手动、电动等，以便根据实际需要进行选择。
10. 考虑安装方式：根据设备的安装方式，选择适合的安装方式的空气开关，如固定式、插拔式等。
11. 确定额定频率：根据负载的工作频率，选择适合的额定频率的空气开关，以保证可靠地工作。
12. 考虑尺寸要求：根据安装空间的尺寸限制，选择符合尺寸要求的空气开关，以确保能够顺利安装。
13. 了解安全标准：了解相关安全标准要求，选择符合相关安全标准的空气开关，以确保设备的安全性。
14. 考虑开关类型：根据需要进行的操作，比如主断开、分断开或者分段开关，选择符合要求的空气开关类型。
15. 确定机械寿命：了解空气开关的机械寿命，选择具有足够机械寿命的空气开关，以确保长期可靠工作。
INTERFACE 电源|创新电源菲尼克斯电气的电源产品具有多种显著的优点，例如宽域的输入和多种国际认证确保了产品可在世界任何地方使用，在不稳定的电网中也能可靠输出，以及有压降补偿，同时将因电源故障而导致的停工时间降到最低。
三种产品系列覆盖了所有的应用领域：通用的QUINT电源，超薄的MINI电源和扁平的STEP电源。
优质的电源对复杂系统的功能是否可靠具有决定性作用。
菲尼克斯电气的电源产品依靠宽域的输入范围可以简单的与各种电压等级输电网相连，这就是为什么菲尼克斯电气的电源产品可在全世界范围可靠应用。
该产品有多种国际认证，包括CB图表，GL认证和IT应用的UL60950认证。
内置的大容量电容器为产品提供了高可靠性，保证了超过20ms的满负荷缓冲输出。
即使存在静态压降，或供电电压传输故障，或一相故障时，所有电源仍能可靠工作。
当负载启动时，如产生高电涌电流，则会造成压降，这时可由功率裕度进行补偿。
有监视报警功能诊断不允许的操作状态，以保证您系统的最大利用率。
标准尺寸为45-90mm的导轨安装插座，可方便的与成套件，维修单元和其它电气设备连接。
请参见2005年英文样本第432页灵活的安装附件，例如安装在S7导轨上的适配器或AC/DC电涌保护。
第166页保险丝模块，用于灯类的负载或变压器，防止电流过载请参见2005年英文样本第433页QUINT EX和根据EN50021设计的保护类型“n”冗余模块QUINTDIODE适用于防爆2区的场合。
第154-155页功能强大的QUINT POWER电源应用于通用控制柜，功率高达1000W，且有宽域输入范围。
第148-153页即使供电电压故障，电源仍可通过不中断电源QUINT BUFFER和QUINT DC-UPS确保系统安全操作。
第156-157页小巧超薄的电源MINI极大的节约了空间，最大功率可达100W。
第158-163页ASI QUINT电源为所有的AS-I系统供电。
NTC负温度系数热敏电阻专业术语零功率电阻值RT（Ω）RT指在规定温度T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度T （K ）时的NTC 热敏电阻阻值。
RN ：在额定温度TN （K ）时的NTC 热敏电阻阻值。
T ：规定温度（K ）。
B ：NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数e 为底的指数（e = 2.71828 …）。
该关系式是经验公式，只在额定温度TN 或额定电阻阻值RN 的有限范围内才具有一定的精确度，因为材料常数 B 本身也是温度T 的函数。
额定零功率电阻值R25 （Ω）根据国标规定，额定零功率电阻值是NTC 热敏电阻在基准温度25 ℃时测得的电阻值R25，这个电阻值就是NTC 热敏电阻的标称电阻值。
通常所说NTC 热敏电阻多少阻值，亦指该值。
材料常数（热敏指数）B 值（K ）B 值被定义为：RT1 ：温度T1 （K ）时的零功率电阻值。
RT2 ：温度T2 （K ）时的零功率电阻值。
T1，T2 ：两个被指定的温度（K ）。
对于常用的NTC 热敏电阻，B 值范围一般在2000K ～6000K 之间。
零功率电阻温度系数（αT ）在规定温度下，NTC 热敏电阻零动功率电阻值的相对变化与引起该变化的温度变化值之比值。
αT ：温度T （K ）时的零功率电阻温度系数。
RT ：温度T （K ）时的零功率电阻值。
T ：温度（T ）。
B ：材料常数。
耗散系数（δ）在规定环境温度下，NTC 热敏电阻耗散系数是电阻中耗散的功率变化与电阻体相应的温度变化之比值。
δ：NTC 热敏电阻耗散系数，（mW/ K ）。
△P ：NTC 热敏电阻消耗的功率（mW ）。
△T ：NTC 热敏电阻消耗功率△P 时，电阻体相应的温度变化（K ）。
热时间常数(τ)在零功率条件下，当温度突变时，热敏电阻的温度变化了始未两个温度差的63.2% 时所需的时间，热时间常数与NTC 热敏电阻的热容量成正比，与其耗散系数成反比。
很全的开关电源各个元器件--计算/选型开关电源元器件选型—保险丝第一个安规元件—保险管1作用：安全防护。
在电源出现异常时，为了保护核心器件不受到损坏。
2技术参数：额定电压V、额定电流I、熔断时间I^2RT。
3分类：快断、慢断、常规1、0.6为不带功率因数校正的功率因数估值2、Po输出功率3、η 效率（设计的评估值）4、Vinmin 最小的输入电压5、2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。
6、0.98 PF值开关电源元器件选型—热敏电阻NTC的作用NTC是以氧化锰等为主要原料制造的精细半导体电子陶瓷元件。
电阻值随温度的变化呈现非线性变化，电阻值随温度升高而降低。
利用这一特性，在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。
当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。
NTC的选择公式对上面的公式解释如下：1. Rt 是热敏电阻在T1温度下的阻值；2. Rn是热敏电阻在Tn常温下的标称阻值；3. B是材质参数；(常用范围2000K~6000K)4. exp是以自然数e 为底的指数（e =2.{{71828:0}} ）；5. 这里T1和Tn指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度. 开关电源元器件选型—压敏电阻压敏电阻的作用1、压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
2、主要作用：过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。
3、主要参数有：压敏电压、通流容量、结电容、响应时间等。
4、压敏电阻的响应时间为ns级，比空气放电管快，比TVS管（瞬间抑制二极管）稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
开关电源保险丝的选择与计算【实用版】目录一、开关电源保险丝的作用和重要性二、保险丝的类型和选择1.延迟式保险丝2.快速保险丝三、保险丝的选型与计算1.按额定电流的 1.2-1.5 倍选择2.考虑浪涌电流和高压浪涌四、开关电源保险丝的特殊要求1.大功率开关电源的保险丝选取2.考虑电网电压波动和浪涌正文开关电源保险丝的选择与计算一、开关电源保险丝的作用和重要性开关电源保险丝是一种安装在电路中，保证电路安全运行的电器组件。
当电路发生故障或异常时，伴随着电流不断升高，升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
因此，选择合适的保险丝对于保证电路的安全运行具有重要意义。
二、保险丝的类型和选择保险丝的类型主要有延迟式保险丝和快速保险丝。
延迟式保险丝在电流超过额定值一定时间后才会熔断，可以避免因瞬时电流波动造成的误熔断。
快速保险丝则是在电流超过额定值时迅速熔断，主要用于对瞬时电流敏感的电路。
在选择保险丝时，需要根据电路的特点和需求来选择合适的保险丝。
对于一般电路，可以选择按额定电流的 1.2-1.5 倍来选择。
对于电子元件线路，应选择快速保险丝。
而对于开关电源等高电压、大电流的电路，则需要考虑浪涌电流和高压浪涌等因素。
三、保险丝的选型与计算在选型和计算保险丝时，需要考虑电路的额定电流、最大电流、浪涌电流等因素。
对于开关电源，一般选择延迟式保险丝，并按照电路的额定电流的 1.2-1.5 倍来选择保险丝的额定电流值。
同时，需要考虑浪涌电流和高压浪涌对保险丝的影响，选择能够承受这些影响的保险丝。
四、开关电源保险丝的特殊要求对于大功率开关电源，由于开机冲击电流较大，选择普通型保险丝时可能会流出 5 倍以上的余量。
因此，选择延迟式保险丝可以解决这个问题。
此外，对于开关电源等高电压、大电流的电路，需要考虑电网电压波动和浪涌等因素，选择能够承受这些影响的保险丝。
开关电源选型方法
开关电源是一种高效率、小体积、轻重量、可靠性高的电源，已广泛应用于计算机、通信、工业自动化等领域。
选型开关电源时，需要考虑以下几个因素：
1. 输出功率：开关电源的输出功率应该大于所需的负载功率，通常要留出一定的余量，以确保电源可靠运行。
2. 输出电压：开关电源的输出电压应该与负载要求的电压匹配。
如果负载要求的电压范围较宽，则需要选择可调电压的开关电源。
3. 输出电流：开关电源的输出电流应该大于或等于负载需要的电流。
如果负载需要的电流变化较大，则需要选择稳定输出电流的开关电源。
4. 效率：开关电源的效率越高，能源消耗越少，发热越少，使用寿命越长。
因此，应该选择高效率的开关电源。
5. 尺寸和重量：开关电源的尺寸和重量应该与应用场景相适应。
6. 可靠性：开关电源的可靠性应该高，以确保在各种恶劣环境下可靠运行。
7. 价格：开关电源的价格应该适中，不能过于昂贵，也不能过于便宜影响其性能和可靠性。
综上所述，选型开关电源需要考虑多个因素，需要根据具体应用场景和需求进行综合评估。
- 1 -。
