数控车床对刀原理及方法步骤(实用详细)

在进行加工之前，数控车床要进行对刀操作，以便确保产品加工的精度以及准度，在实际进行生产的过程中，数控车床对刀的操作有试切对刀和机外对刀仪这两种对刀方法，但是在进行对刀操作的时候也会出现一些问题，下面我们就来具体介绍一下数控车床对刀的操作步骤。

1、试切对刀试切对刀主要用在建立加工坐标系。

在安装好工件后，为了可以加工出需要的加工件，要将编程原点设定为加工原点，建立加工坐标系，用来确定刀具和工件的相对位置，使刀具按照编程轨迹进行运动，最终加工出所需零件。

试切对刀的步骤主要有：（1）选择机床的手动操作模式；（2）启动主轴，试切工件外圆，保持X方向不移动；（3）停主轴，测量出工件的外径值；（4）选择机床的MDI操作模式；（5）按下“off set sitting”按钮；（6）按下屏幕下方的“坐标系”软键；（7）光标移至“G54”；（8）输入X及测量的直径值；（9）按下屏幕下方的“测量”软键；（10）启动主轴，试切工件端面，保持Z方向不移动；2、机外对刀仪对刀机外对刀仪对刀需要将显微对刀仪固定于车床上，用于建立刀具之间的补偿值。

但是因为刀具尺寸会有一定差别，机床中刀位点的坐标值也会因此而出现不同。

如果不设立刀具之间的补偿值，运行相同的程序时就不可能加工出相同的尺寸，想要保证运行相同的程序时，运用不同的刀具得出相同的尺寸，则需要建立刀具间的补偿。

机外对刀仪对刀的步骤主要有：（1）移动基准刀，让刀位点对准显微镜的十字线中心；（2）将基准刀在该点的相对位置清零，具体操作是选择相对位置显示；（3）将其刀具补偿值清零，具体操作是按下“off set sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在基准刀相对应的刀具补偿号上输入Xo、Zo；（4）选择机床的手动操作模式，移出刀架，换刀；（5）使其刀位点对准显微镜的十字线中心；（6）选择机床的MDI操作模式；（7）设置刀具补偿值，具体操作是按下“offset sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在相对应的刀补号上输入X、Z；（8）移出刀架，执行自动换刀指令即可。

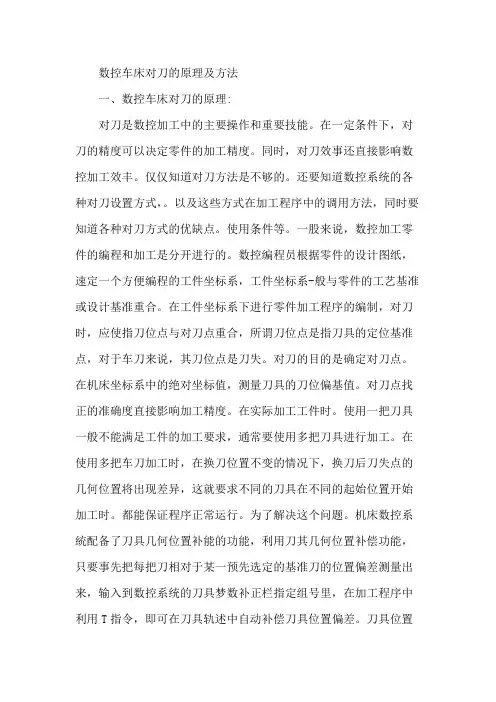

数控车床对刀的原理及方法一、数控车床对刀的原理:对刀是数控加工中的主要操作和重要技能。

在一定条件下，对刀的精度可以决定零件的加工精度。

同时，对刀效事还直接影响数控加工效丰。

仅仅知道对刀方法是不够的。

还要知道数控系统的各种对刀设置方式，。

以及这些方式在加工程序中的调用方法，同时要知道各种对刀方式的优缺点。

使用条件等。

一股来说，数控加工零件的编程和加工是分开进行的。

数控编程员根据零件的设计图纸，速定一个方便编程的工件坐标系，工件坐标系-般与零件的工艺基准或设计基准重合。

在工件坐标系下进行零件加工程序的编制，对刀时，应使指刀位点与对刀点重合，所谓刀位点是指刀具的定位基准点，对于车刀来说，其刀位点是刀失。

对刀的目的是确定对刀点。

在机床坐标系中的绝对坐标值，测量刀具的刀位偏基值。

对刀点找正的准确度直接影响加工精度。

在实际加工工件时。

使用一把刀具一般不能满足工件的加工要求，通常要使用多把刀具进行加工。

在使用多把车刀加工时，在换刀位置不变的情况下，换刀后刀失点的几何位置将出现差异，这就要求不同的刀具在不同的起始位置开始加工时。

都能保证程序正常运行。

为了解决这个问题。

机床数控系統配备了刀具几何位置补能的功能，利用刀其几何位置补偿功能，只要事先把每把刀相对于某一预先选定的基准刀的位置偏差测量出来，输入到数控系统的刀具梦数补正栏指定组号里，在加工程序中利用T指令，即可在刀具轨述中自动补偿刀具位置偏差。

刀具位置值差的利量同样也需通过对刀操作来实现。

生产厂家在制造数控车床，必须建立位置测量，控制、显示的统基准点。

该基准点就是机床坐标系原点，也就是机床机械目零后所处的位置。

操作方法01数控车床对刀是车床加工技术中比较复杂的工艺之一，它的精度将会直接影响到所加工零部件的精度，所以不能马虎。

02数控车床对刀的基本原理就是将零件的坐标系与数控机床的坐标系整合起来，然后依据这个坐标系来确定对刀位置。

03目前数控车床大部分采用的是对刀器主动对刀，对刀器会自动向零件确定一个原点位置，这是十分方便快捷的对刀方法。

简述数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于工业生产中。

对刀是数控车床使用中非常重要的一步，它可以确保加工质量和效率。

本文将简要介绍数控车床对刀的操作步骤。

步骤一：准备工作在进行数控车床对刀操作之前，需要进行以下准备工作：1.确保车床工作区域整洁、安全，清除与加工无关的杂物；2.确保车床已经通电并正常运行；3.准备好工作所需的刀具、夹具等。

步骤二：安装刀具1.根据加工需要选择适当的刀具，并检查刀具的状态；2.将刀具安装到车床刀架上，并使用扳手等工具固定好；3.确保刀具安装牢固，无松动。

步骤三：刀具测量1.使用必要的测量工具（如卡规、千分尺等），测量刀具的尺寸；2.根据测量结果调整刀具的位置和角度，以确保刀具与工件之间的距离和角度符合要求；3.利用车床上的测量功能，如工具测量仪，可以更方便地进行刀具测量。

步骤四：调整刀具偏移量1.打开数控车床的控制面板，进入刀具偏移量调整界面；2.根据刀具的测量结果，逐一调整刀具的偏移量，包括径向偏移和切向偏移；3.在调整中，可以通过手动移动刀具并观察加工效果，进行微调，以达到最佳的加工质量。

步骤五：保存参数1.当刀具调整到位后，将调整过的刀具偏移量参数保存到数控车床的控制系统中；2.根据刀具的类型和位置，可以在数控车床的控制系统中选择相应的刀具参数存储槽进行保存；3.保存参数后，可以随时调用该刀具参数进行加工操作，提高加工效率。

步骤六：试切与调整1.在进行实际加工之前，进行试切操作，观察切削效果；2.根据试切结果，进行必要的调整，如调整切削速度、进给速度、切削深度等；3.不断试切与调整，直到达到满意的加工效果。

步骤七：加工生产1.在完成刀具调整和试切调整后，即可正式进行加工生产；2.根据加工要求，在数控车床上设置相应的加工参数，如切削速度、进给速度、切削深度等；3.监控加工过程，及时调整参数，保证加工质量和效率。

以上便是数控车床对刀操作的简要步骤。

数控机床对刀的过程和注意事项一、什么是数控机床对刀在使用数控机床进行加工过程中，正确的对刀操作是非常重要的。

数控机床对刀是指通过一系列的操作和调整，使刀具与工件之间达到理想的对刀状态，以便正常加工工件。

这个过程中还需要注意一些关键事项，以确保加工质量和安全。

二、数控机床对刀的过程数控机床对刀的过程可以分为以下几个步骤：1. 设定参考点首先，需要设定一个参考点作为对刀的基准点。

通常情况下，参考点会选择工件的一个角点或者边缘作为基准。

2. 加工刀具的设定接下来，需要对加工刀具进行设定。

这包括选择合适的切削刃、确定刀具安装位置以及设定刀具的刀尖与刀夹的距离。

3. 对刀工具的设定然后，需要对刀具进行设定。

这包括调整刀具的刀尖高度、刀具的半径补偿以及切削刃的长度设定。

4. 加工路径的设定在对刀过程中，还需要设置加工路径。

这包括确定刀具的进给速度、切削速度以及确定刀具的运动轨迹。

完成设置后，需要对刀具进行检查。

通过测量刀具的位置和角度，确定切削刃是否正确对准工件表面。

如果发现偏差，需要进行微调，直到达到理想的对刀状态。

6. 再次验证和修正最后，对刀完成后，需要再次验证对刀的准确性。

这可以通过测量加工后的工件尺寸和形状来进行验证。

如果出现偏差，需要进行修正，直到达到要求的加工精度。

三、数控机床对刀的注意事项在进行数控机床对刀的过程中，需要注意以下几个方面：1. 安全注意事项•在对刀过程中，必须确保机床处于安全状态，刀具处于停止状态。

避免对刀时发生意外伤害。

•切勿用手直接接触刀具，以免被刀具伤到。

应使用合适的工具进行调整和检查。

2. 刀具的选择和安装•根据加工工件的要求选择合适的切削刃和刀具。

不同的加工材料和工件形状需要选择不同的刀具。

•在安装刀具时，要确保刀具正确安装，不可有松动或倾斜现象。

否则可能导致加工精度下降或刀具偏差。

3. 对刀工具的设定•在对刀工具的设定过程中，应使用合适的测量工具进行测量和调整。

确保对刀工具的准确性和稳定性。

数控车床对刀的原理与方法数控车床的刀具对刀是确保机床工作精度的关键步骤之一、对刀准确度影响着工件的加工精度和质量。

数控车床的对刀一般采用刀具测量、感应式对刀、比较式对刀等方式。

下面将介绍数控车床对刀的原理和方法。

1.刀具测量：数控车床通常提供一个专门的测量装置，用来测量刀具的长度和半径。

通过刀具测量装置的读数，可以计算出刀具的几何参数，以便在数控系统中设置正确的刀具补偿值。

2.感应式对刀：数控车床使用感应式传感器，通过与刀具接触或靠近刀具来感应刀具的位置信息。

传感器可以测量到刀具的长度和半径，并将这些信息传递给数控系统。

3.比较式对刀：比较式对刀是通过测量工件上已加工的特征来确定刀具的位置。

例如，在数控车床上面加工一个规定尺寸的槽后，可以使用传感器测量槽的尺寸，然后根据预定的槽尺寸，调整刀具的位置。

根据数控车床对刀的原理，可以采用以下方法进行对刀：1.感应式对刀：数控车床上通常有一个专用的感应式对刀装置。

在对刀过程中，需要选取一把已知长度的刀具，并使用感应式传感器测量其长度。

将测量到的刀具长度输入数控系统，系统会自动计算并设置刀具长度补偿值。

然后，将正确长度的刀具安装到车刀刀架上，依次对各个刀具进行对刀。

2.刀具测量：刀具测量是比较常见的对刀方式。

使用专用的刀具测量设备可以测量刀具的长度和半径。

在对刀过程中，首先选取一把已知长度和半径的刀具，将其放入测量设备中测量。

然后，将测量到的数值输入数控系统，系统会自动计算出刀具的补偿值。

最后，将已校准好的刀具安装到车刀刀架上。

3.比较式对刀：在比较式对刀中，首先需要加工一个已知尺寸的特征，例如一条槽或一组孔。

然后，使用专用的测量仪器测量加工后的特征尺寸。

将测量到的尺寸和预定的尺寸进行比较，计算出相应的补偿值。

最后，根据计算结果调整刀具的位置。

除了上述方法外，还可以使用图形化的数控系统来辅助进行对刀。

通过在数控系统中显示工件轮廓的模拟图像，可以直观地观察刀具的位置与工件轮廓之间的关系，从而调整刀具的位置。

广数GSK车床对刀方法GSK数控车床对刀方法是指在车削加工之前，将车刀和工件相对位置进行调整和校准的过程，以确保车削操作的准确性和稳定性。

下面将详细介绍GSK数控车床对刀的方法。

一、准备工作1.1准备工具：卡尺、比较器、平行垫块等。

1.2查看设备的操作手册，了解车床的加工范围、最大行程和操作步骤。

二、机械对刀2.1首先校准X、Z轴的零点位置：2.1.1手动将刀具定位到工件的理论起始位置（起始位置可以通过工件的工程图或CAD文件确定）。

2.1.2使用卡尺测量X、Z轴距离刀具刃口和工件表面的距离。

2.1.3将两个距离记录下来，并与理论起始位置的数值进行比较，调整X、Z轴的零点位置，直到与理论起始位置一致。

2.2调整工件的夹紧装置：2.2.1使用平行垫块或其他装置将工件固定在车床上。

2.2.2确保工件夹紧装置具有足够的力并且牢固可靠，以防止工件在车削过程中移动。

2.3调整刀架：2.3.1将刀片安装到刀架上，并且确保刀片安装牢固。

2.3.2调整刀架的角度和位置，使得刀片与工件的角度和位置相匹配。

2.3.3使用比较器调整刀片的位置，确保刀刃与工件表面保持一定的距离，以避免刀具和工件之间的碰撞。

2.4调整刀架的高度：2.4.1手动调整刀架的高度，使得刀片的高度与工件的高度相匹配。

2.4.2使用比较器检查刀刃的高度，确保刀片与工件表面保持一定的距离。

三、数控对刀3.1通过数控编程，将车床的坐标系与工件的坐标系进行匹配，以确保准确的加工位置。

3.2使用数控设备将刀具移动到设定的起始位置，并且分别调整X、Z轴的坐标，使其与工件的零点位置相匹配。

3.3使用数控设备进行自动对刀，通过感应工件表面的参考点或传感器，调整刀具的坐标和方向，使其与工件保持一定的间隙。

四、检查和调整4.1使用卡尺或比较器检查工件表面与刀具的间隙，确保刀具与工件保持适当的接触。

4.2使用数控设备进行手动或自动调整，以进一步微调刀具位置和角度，以达到更好的加工效果。

数控车床的对刀操作步骤在数控车床的操作中，对刀是一项非常重要的工艺操作。

对刀操作的准确与否直接影响到车床加工的质量和效率。

本文将为您介绍数控车床的对刀操作步骤，帮助您正确进行对刀操作。

步骤一：准备工作在进行对刀操作之前，首先需要做一些准备工作。

1.先确保车床的刀具刀片是整齐摆放的，没有松动或损坏的情况。

2.确保车床刀架的位置正确，刀架能够正常移动。

3.准备好适合对刀操作的工件，可以是一块平整的金属坯料。

步骤二：工具选择在进行对刀操作时，需要配备一些常用的工具，以便进行测量和调整。

1.卡尺：用于测量刀具的长度、宽度和高度。

2.快速测高仪：用于测量刀具的高度差异。

3.刀具调整工具：用于调整和固定刀具。

步骤三：测量刀具长度1.选择一根刀具，并将其安装在车床刀架上。

2.使用卡尺，测量刀具的长度。

将卡尺放置在刀具的上方和下方，确保卡尺与刀具接触紧密。

3.记下测量结果，并与车床的预设数值进行比对。

如果长度不匹配，就需要进行调整。

步骤四：测量刀具宽度1.使用卡尺，测量刀具的宽度。

将卡尺放置在刀具的两侧，确保卡尺与刀具接触紧密。

2.记下测量结果，并与车床的预设数值进行比对。

如果宽度不匹配，就需要进行调整。

步骤五：测量刀具高度1.使用快速测高仪，将其靠近刀具表面，并将测高仪调至水平。

2.将测高仪移到刀具的各个部位，记录下不同部位的高度差异。

3.如果发现刀具存在高度差异，就需要进行调整，以确保刀具的高度统一。

步骤六：刀具调整根据之前测量的结果，对刀具进行调整。

1.如果刀具的长度不匹配，可以通过添加刀夹片或者更换刀具来进行调整。

2.如果刀具的宽度不匹配，可以通过调整刀具的位置或者更换合适宽度的刀具来进行调整。

3.如果刀具的高度差异较大，可以通过调整刀架高度或者刀具位置来进行调整。

步骤七：验证对刀结果在完成刀具的调整后，需要进行对刀结果的验证，以确保调整准确。

1.将工件安装在车床上，并选择适当的加工程序。

2.运行加工程序，观察加工过程中切削刀具的表现。

数控车床对刀的原理及方法数控车床对刀是指在进行数控加工前，通过调整工具与工件之间的相对位置，使其达到最佳的加工状态，从而确保加工精度和质量。

在进行数控车床对刀时，需要掌握一定的原理和方法。

一、数控车床对刀的原理：数控车床对刀是以工具为基准，通过调整工具与工件之间的相对位置，使其达到预定的加工要求。

数控车床对刀的原理包括工具长度补偿和半径补偿。

工具长度补偿：数控车床对刀时，要考虑工具长度的影响。

在机床的编程中，以工件参考点统一参考工具长度，通过编程输入工具长度补偿值，使操作者无需考虑具体工具长度，直接参照工件参考点与加工长度编程。

半径补偿：数控车床对刀时，还要考虑工具半径的影响。

在机床的编程中，通过编程输入刀具半径补偿值，使操作者无需考虑具体工具半径，直接参照工件轮廓绘制加工轮廓。

二、数控车床对刀的方法：1. 机械对刀法：数控车床对刀时，一般先采用机械对刀法进行初步调整。

具体步骤如下：(1) 选择合适的切削工具，将其装夹到主轴上；(2) 将工件装夹在工作台上，固定好；(3) 调整工具的位置，使其与工件接触；(4) 缓慢移动工具，观察工具与工件的接触情况；(5) 调整对刀量，使工具的刀尖与工件表面轻微接触；(6) 用毛刷或布将切屑清除干净；(7) 检查工具与工件的接触情况，如需调整，继续进行机械对刀。

2. 触发器对刀法：在数控车床上，一般配备有触发器对刀装置。

该装置可以根据工具与工件的相对位置变化，给出相应的触发信号。

具体步骤如下：(1) 在数控系统中，选择相应的对刀程序和参数；(2) 将工具装夹到主轴上；(3) 将工件装夹在工作台上，固定好；(4) 运行对刀程序，使切削工具逐渐接近工件；(5) 当工具与工件发生接触时，触发器将给出触发信号，停止继续靠近；(6) 根据触发信号调整工具位置，以使其与工件的接触减小到最小值；(7) 检查工具与工件的接触情况，如果需要调整，可再次进行触发器对刀。

3. 光电对刀法：光电对刀法是一种非接触式的对刀方法，通过使用光电开关检测刀具的位置与工件的位置关系，以确定最佳的对刀位置。

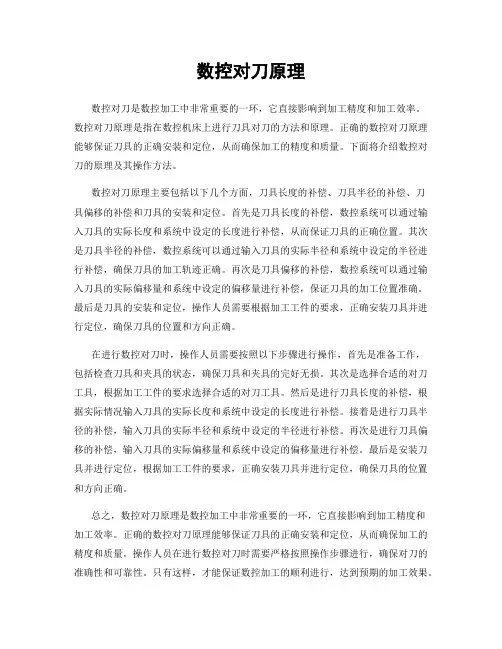

数控对刀原理数控对刀是数控加工中非常重要的一环，它直接影响到加工精度和加工效率。

数控对刀原理是指在数控机床上进行刀具对刀的方法和原理。

正确的数控对刀原理能够保证刀具的正确安装和定位，从而确保加工的精度和质量。

下面将介绍数控对刀的原理及其操作方法。

数控对刀原理主要包括以下几个方面，刀具长度的补偿、刀具半径的补偿、刀具偏移的补偿和刀具的安装和定位。

首先是刀具长度的补偿，数控系统可以通过输入刀具的实际长度和系统中设定的长度进行补偿，从而保证刀具的正确位置。

其次是刀具半径的补偿，数控系统可以通过输入刀具的实际半径和系统中设定的半径进行补偿，确保刀具的加工轨迹正确。

再次是刀具偏移的补偿，数控系统可以通过输入刀具的实际偏移量和系统中设定的偏移量进行补偿，保证刀具的加工位置准确。

最后是刀具的安装和定位，操作人员需要根据加工工件的要求，正确安装刀具并进行定位，确保刀具的位置和方向正确。

在进行数控对刀时，操作人员需要按照以下步骤进行操作，首先是准备工作，包括检查刀具和夹具的状态，确保刀具和夹具的完好无损。

其次是选择合适的对刀工具，根据加工工件的要求选择合适的对刀工具。

然后是进行刀具长度的补偿，根据实际情况输入刀具的实际长度和系统中设定的长度进行补偿。

接着是进行刀具半径的补偿，输入刀具的实际半径和系统中设定的半径进行补偿。

再次是进行刀具偏移的补偿，输入刀具的实际偏移量和系统中设定的偏移量进行补偿。

最后是安装刀具并进行定位，根据加工工件的要求，正确安装刀具并进行定位，确保刀具的位置和方向正确。

总之，数控对刀原理是数控加工中非常重要的一环，它直接影响到加工精度和加工效率。

正确的数控对刀原理能够保证刀具的正确安装和定位，从而确保加工的精度和质量。

操作人员在进行数控对刀时需要严格按照操作步骤进行，确保对刀的准确性和可靠性。

只有这样，才能保证数控加工的顺利进行，达到预期的加工效果。

数控车床的对刀方法数控车床对刀是车床加工中的一项基本操作，也是保证零件加工精度和质量的关键过程。

如何正确的进行数控车床的对刀，不仅影响到零件加工的精度及口径精度，而且也决定了整个车削加工过程的效率。

下面我们将从数控车床对刀原理、准备工作、对刀步骤以及常见问题解决等方面进行详细阐述。

一、数控车床对刀原理在进行数控车床对刀前，首先需要了解一些基本原理。

数控车床具有自动化程度高、加工精度高、质量稳定、工作效率高等特点，而其对刀原理也是针对这些特点设计的。

数控车床对刀主要是通过编程设置原点和零点，实现数控车床距离工件表面的距离，完成对刀操作。

其步骤主要分为四个步骤：定位、表测、校正和复核。

二、准备工作1、准备好刀具，根据工件的不同，选择不同的刀具进行加工。

同时根据加工的具体情况，进行刀尖、刀柄等部位的检验。

2、准备好夹具，将夹具固定到车床主轴上，夹具的选取需要考虑到工件的形状和大小。

3、安装好测头，并对其进行校准。

测头的精度直接影响到加工精度，所以在安装测头之前，一定要检查好测头的精度和准确程度，确保其可靠性。

4、指定好原点及零点，原点具有特殊的意义，指的是机床的固定点，所有的测量都是以这个点为基础，而零点则是指刀具离工件表面的距离，即数控车床进行加工时，刀具和工件距离的最小值。

三、对刀步骤1、定位：将夹具握紧工件，确定工件的位置。

这一步是整个对刀过程中十分关键的一步，需要运用专业工具进行定位。

定位具体方法根据工件形状的不同而有所不同。

2、表测：按照正常的夹法夹紧刀具，车床主轴旋转。

将手摇车床主轴进给轮旋转到零位，然后将测头放置到工件表面上，将表头调至位于车床主轴的刀尖、刀柄之中。

这一步是对加工的精度评估，通过测头测量，求出实际加工距离与预设距离之间的距离差值（误差），用于进行下一步的校准。

3、校正：通过调整测头，调整刀尖的位置，使其与实际加工距离相等。

具体方法为：根据表测数据，通过对刀偏差进行计算，并将测量值进行调节，使零点与对刀偏差精确重合。

数控车床对刀操作方法与技巧摘要：随着我国社会经济的快速发展，机械行业中数控车床技术也在不断更新和改进，相较于变革前的技术，现今数控车床技术具有精度高、质量高、效率高、灵活性高、适用性强等特点，基于此，还要着重于数控车床技术人才的培训和储备，以保证随着科技的不断发展，相关技术型人才能够完美的驾驭数控车床技术，且能够熟练的操作数控设备。

由此，本文对数控车床对刀操作。

关键词：数控车床对刀操作方法与技巧一、数控车床对刀原理（一）编程原点、加工原点与加工零件坐标系编程原点即操作人员参照加工零件图纸拟定的坐标原点，常规情况下设定零件的编程原点能够让计算更简洁。

而数控机床参照刀具在实际对刀过程中的运动轨迹建立坐标系，坐标系原点即为加工原点。

（二）机床原点与机床坐标系机床原点即数控车床开始工作以后，刀架按照程序设定自动回归机床的指定位置，可以保证机床原点的统一与精准度，并依据此原点建立的坐标系即为机床坐标系。

（三）工件毛坯对应的工件坐标系不同的工件毛坯在数控车床上对应不同的工件坐标系，不同规格的刀具同样在机床坐标系中对应不同的机床坐标。

而对刀操作即为确定在不同工件毛坯在加工过程中应用不同规格刀具所对应的位置，即刀具同工件毛坯之间存在的相对关系。

（四）刀具与工件的对刀操作是控制刀具的刀位点来实施的由于不同刀具的规格、尺寸、大小都不尽相同，且其应用种类也存在较大差异，因此，不同刀具都存在不同的刀位点，而刀位点通常都是刀尖，因此，通常情况下，在记录和描述刀具的位置时，其实就是刀尖的位置。

而对刀的目的则是通过对刀点来精准的定位数控车床的坐标系，并通过对刀位点和加工原点中存在的偏移量进行细致的测量，并将这个值域输入到数控车床系统中，从而完成对刀。

二、数控车床的对刀操作方法与技巧数控车床在对产品进行加工前，为了提高工作效率和工作精度，确定所要加工零件的原点并建立坐标系再进行加工是首要前提，其次是对不同规格的道具以及其位置、角度等全方面进行综合研析，在确保所有加工环节都不会出现问题后，再进行产品零件的加工。

数控车床内孔对刀操作步骤在数控车床加工过程中，如何准确地进行内孔对刀是非常重要的一步。

本文将介绍数控车床内孔对刀的操作步骤。

步骤一：准备工作在进行内孔对刀操作之前，我们要先进行准备工作。

首先，确认车床已经正确安装好刀具，并合理设置好刀具的切削参数。

其次，确保工件已经固定在车床上，并保证其稳固不会晃动。

步骤二：选择刀具根据需要加工的内孔尺寸和材料，选择合适的刀具。

一般情况下，我们可以选择钻头、铰刀或钻孔铰刀等刀具进行内孔加工。

选择刀具时还需要考虑刀具材料和刀具尺寸等因素。

步骤三：对刀初始位置设置在进行内孔对刀之前，我们要先确定对刀初始位置。

通常情况下，对刀初始位置是指刀尖与工件表面之间的距离。

我们可以通过车削一小段距离来找到刀具的初始位置。

步骤四：刀具归零操作接下来，进行刀具归零操作。

刀具归零是指将刀具的坐标系原点设置在工件的灵活位置，以便于以后的加工操作。

在进行刀具归零操作时，需要使用微调手轮逐步移动刀具，直至刀尖与工件表面轻微接触。

然后，使用数控系统的零点设置功能将刀具位置记录下来。

步骤五：调整切削深度和速度根据加工要求，设置适当的切削深度和切削速度。

切削深度一般根据工件材料和刀具强度来确定，切削速度则根据刀具材料和工件材料来选择。

在进行内孔加工时，需要注意切削深度不宜过大，以免损坏刀具或工件。

步骤六：对刀结束位置设置对刀结束位置是指刀具准备退出内孔时的位置。

根据加工要求设置刀具的结束位置，一般会比对刀初始位置稍大一些，以确保内孔的加工精度。

步骤七：开始加工将以上工作完成后，我们可以开始进行内孔加工了。

通过启动数控车床的加工程序，切削刀具会按照预设的路径进行内孔加工。

步骤八：检查加工质量内孔加工完成后，我们需要检查加工质量。

可以使用量具进行测量，检查内孔的尺寸和平面度等是否符合要求。

若不符合要求，需要及时调整刀具或加工参数。

步骤九：清理工作最后，进行清理工作。

清理刀具、工件和车床等设备，确保下一次加工的准备工作可以顺利进行。

数控车对刀的5个步骤嘿，朋友们！今天咱就来讲讲数控车对刀的 5 个步骤。

这可是个相当重要的事儿啊，就好比你要去一个陌生的地方，得先知道怎么走才行，不然那不就瞎转悠啦！第一步呢，就是要把刀具安装好咯。

你可别小瞧这一步，这就像是给战士配上趁手的兵器一样重要。

刀具没安好，后面的活儿可就没法干得漂亮啦！你想想，要是刀都摇摇晃晃的，那还怎么精准地切削呀！第二步，那就是要找到机床坐标系的原点啦。

这就好像是给你个大地图，得先找到那个最关键的中心点。

这个原点可是很重要的基准呢，要是找错了，那后面的加工可就全乱套咯。

第三步呀，就是让刀具慢慢地靠近工件。

这时候你得小心翼翼的，就像走钢丝一样，不能急也不能慌。

慢慢靠近，找到那个最合适的位置，就像给工件量体裁衣一样。

第四步呢，就是确定刀具在工件上的位置。

这就好比你要在白纸上画一幅画，得先确定从哪里开始下笔一样。

要精确到不能有一丝一毫的偏差，不然加工出来的东西可就不达标啦。

最后一步，就是把这些数据输入到数控系统里。

这就像是把你的作战计划告诉给大部队一样，让机床知道该怎么去行动。

哎呀呀，这 5 个步骤听起来简单，做起来可不容易呢！就好像你要盖一座大楼，每一块砖都得放得稳稳当当的。

每一个步骤都不能马虎，都得认真对待。

你想想看，要是有一个步骤出了差错，那整个加工过程不就都毁了吗？那可真是前功尽弃呀！所以啊，朋友们，数控车对刀可真不是闹着玩的。

咱得把这 5 个步骤牢牢记住，就像记住自己的名字一样。

只有这样，才能加工出完美的工件，才能让咱们的技术越来越精湛。

大家可别嫌我啰嗦，这都是为了你们好呀！加油吧，朋友们，让我们一起在数控车的世界里闯出一片天！。

一、数控车床对刀的道理:之杨若古兰创作对刀是数控加工中的次要操纵和次要技能.在必定条件下，对刀的精度可以决定零件的加工精度，同时，对刀效力还直接影响数控加工效力.仅仅晓得对刀方法是不敷的，还要晓得数控零碎的各种对刀设置方式，和这些方式在加工程序中的调用方法，同时要晓得各种对刀方式的优缺点、使用条件等.普通来说，数控加工零件的编程和加工是分开进行的.数控编程员根据零件的设计图纸，选定一个方便编程的工件坐标系，工件坐标系普通与零件的工艺基准或设计基准重合，在工件坐标系下进行零件加工程序的编制.对刀时，应使指刀位点与对刀点重合，所谓刀位点是指刀具的定位基准点，对于车刀来说，其刀位点是刀尖.对刀的目的是确定对刀点，在机床坐标系中的绝对坐标值，测量刀具的刀位偏差值.对刀点找正的精确度直接影响加工精度.在实际加工工件时，使用一把刀具普通不克不及满足工件的加工请求，通常要使用多把刀具进行加工.在使用多把车刀加工时，在换刀地位不变的情况下，换刀后刀尖点的几何地位将出现差别，这就请求分歧的刀具在分歧的起始地位开始加工时，都能包管程序正常运转.为了解决这个成绩，机床数控零碎配备了刀具几何地位抵偿的功能，利用刀具几何地位抵偿功能，只需事先把每把刀绝对于某一事后选定的基准刀的地位偏差测量出来，输入到数控零碎的刀具参数补正栏指定组号里，在加工程序中利用T 指令，即可在刀具轨迹中主动抵偿刀具地位偏差.刀具地位偏差的测量同样也需通过对刀操纵来实现.生产厂家在制作数控车床，必须建立地位测量、控制、显示的统一基准点，该基准点就是机床坐标系原点，也就是机床机械回零后所处的地位.数控机床所配置的伺服电机有绝对编码器和绝对编码器两种，绝对编码器的开机不必回零，零碎断电后记忆机床地位，机床零点由参数设定.绝对编码器的开机必须回零，机床零点由机床地位传感器确定.编程员按工件坐标系中的坐标数据编制的刀具运转轨迹程序，必须在机床坐标系中加工，因为机床原点与工件原点存在X向偏移距离和Z向偏移距离，使得实际的刀尖地位与程序指令的地位有同样的偏移距离，是以，须将该距离测量出来并设置进数控零碎，使零碎据此调整刀具的活动轨迹，才干加工出符合零件图纸的工件.这个过程就是对刀，所谓对刀其实质就是测量工件原点与机床原点之间的偏移距离，设置工件原点在以刀尖为参照的机床坐标系里的坐标.二、对刀方法对刀的方法有很多种，按对刀的精度可分为粗略对刀和精确对刀；按是否采取对刀仪可分为手动对刀和主动对刀；按是否采取基准刀，又可分为绝对对刀和绝对对刀等.但不管采取哪种对刀方式，都离不开试切对刀，试切对刀是最根本的对刀方法.1.数控车床试车对刀方法图1（1）如图1，夹持工件，换须要对的刀具到刀架当前位..图2（2）如图2，在手动操纵方式下，启动主轴，用当前刀具在加工余量范围内试切工件外圆，车的长度必须能够方便测量，X轴不要挪动，沿Z的正方向退出来，停主轴，测量所车的外圆尺寸Xa，如图3.图3（3）按“OFS/SET”键如图4，按刀偏如图5，将光标移到与刀具号绝对应的地位后，输入“Xa”，如图6，按操纵面板上的“刀具测量”，再按显示器上面的软键“测量”，在对应的刀补位上生成对应刀补值.图4留意：刀具抵偿包含“磨损”和“外形”抵偿两部分，刀偏分外形和磨损，刀尖的地位放在外形里，尺寸的调整和刀具的磨耗放在磨损里.两者之和构成车刀偏移量抵偿参数.如图5显示.图5图6（4）如图7在手动方式下，再用该把刀去平工件端面，平完端面后，沿X正方向退出来，Z方向不动，停主轴，测量工件原点到工件端面的距离Lz.图7（5）同（3）一样.按“OFS/SET”键，进入“外形”抵偿设定界面，将光标移到与刀位号绝对应的地位后，输入“Lz”，按操纵面板上的“刀具测量”，再按显示器上面的软键“测量”，在对应的刀补位上生成精确的刀补值.（6）当前刀具对刀终了好，换程序中须要用到的其他刀具，反复（1）到（5）过程，生成响应的刀补.加工中间对刀对刀的实质是确定程序原点在机床坐标系中的地位.对刀存在误差，对刀误差在某种程度内是答应发生的，也是不成防止的，但却可以尽量减少.对刀的精确程度直接影响加工精度，是以，对刀方法必定要与零件加工精度请求相适应.当零件加工精度请求过高时可采取千分表.对刀时普通以机床主轴轴线与断面的交点为刀位点，即假设基准刀的刀长为0，其他刀的长度就是其刀补值，故不管采取哪种刀具对刀，结果都是机床主轴轴线与端面的交点与对刀点重合，利用机床的坐标显示确定对刀点在机床坐标系中的地位，从而确定工件坐标系在机床坐标系内的地位.再利用对刀仪确定其他刀的长度，就解决了工件坐标系确定成绩和多刀加工时的刀补确定成绩.2 .对刀方法在数控加工中，对刀的基本方法有试切法、对刀仪对刀和主动对刀等.本文以数控铣床为例，介绍几种经常使用的对刀方法.2． 1 试切对刀法这类方法简单方便，但会在工件概况留下切削痕迹，且对刀精度较低.如图1 所示，以对刀点在工件概况中间地位为例采取双边对刀方式.图11) 将工件通过夹具装在工作台上，装夹时，工件的四个正面都应留出对刀的地位.2) 启动主轴中速扭转，快速挪动工作台和主轴，让刀具快速挪动到靠近工件左边有必定平安距离的地位，然后降低速度挪动至接近工件左边.3) 靠近工件时改用微调操纵( 普通用0． 01 mm) 来靠近，让刀具慢慢接近工件左边，使刀具恰好接触到工件左边概况( 观察，听切削声音、看切痕、看切屑，只需出现一种情况即暗示刀具接触到工件) ，再回退0．01 mm.或者显示页面切换到绝对坐标显示页面，将X坐标值清零.4) 沿z 正方向退刀，至工件概况以上，用同样方法接近工件右边，记下此时绝对坐标系中显示的坐标值，如－340． 500.5) 据此可得工件坐标系原点在机床坐标系中坐标值为/2 = .然后向左挪动机床到绝对坐标显示为-170.25，此时主轴中间在工件坐标系X0的地位.6)在OFFSET页面，在响应的工件坐标页面G54-G59中输入X0，按软键测量，即可生成X的工件原点坐标值，此值与此时的机械坐标值一样.7）同理可测得Y工件坐标系原点在机床坐标系中的坐标值. Z向对刀.1) 将刀具快速移至工件上方.2) 启动主轴中速扭转，快速挪动工作台和主轴，让刀具快速挪动到靠近工件上概况有必定平安距离的地位，然后降低速度挪动让刀具端面接近工件上概况.3) 靠近工件时改用微调操纵( 普通用0． 01 mm) 来靠近，让刀具端面慢慢接近工件概况( 留意刀具特别是立铣刀时最好在工件边沿下刀，刀的端面接触工件概况的面积小于半圆，尽量不要使立铣刀的中间孔在工件概况下刀) ，使刀具端面恰好碰到工件上概况，再将轴再抬高，记下此时机床坐标系中的z 值，－ 140． 400，则工件坐标系原点W 在机床坐标系中的坐标值为－ 140． 400.c) 将测得的x，y，z值输入到机床工件坐标系存储地址G5* 中( 普通使用G54 ～G59 代码存储对刀参数) .d) 进入面板输入模式( MDI) ，输入“G5* ”，按启动键( 在主动模式下) ，运转G5* 使其生效.e) 检验对刀是否精确.2． 2 塞尺、尺度芯棒、块规对刀法此法与试切对刀法类似，只是对刀时主轴不动弹，在刀具和工件之间加人塞尺( 或尺度芯棒、块规) ，以塞尺恰好不克不及自在抽动为准，留意计算坐标时如许应将塞尺的厚度减去.因为主轴不须要动弹切削，这类方法不会在工件概况留下痕迹，但对刀精度也不敷高.2． 3 采取寻边器、偏心棒和轴设定器等具对刀法操纵步调与采取试切对刀法类似，只是将刀具换成寻边器或偏心棒.这是最经常使用的方法.效力高，能包管对刀精度.使用寻边器时必须当心，让其钢球部位与工件轻微接触，同时被加工工件必须是良导体，定位基准面有较好的概况粗糙度.z 轴设定器普通用于转移( 间接) 对刀法.2． 4 转移( 间接) 对刀法加工一个工件经常须要用到不止一把刀，第二把刀的长度与第一把刀的装刀长度纷歧样，须要从头对零，但有时零点被加工掉，没法直接找回零点，或不容许破坏已加工好的概况，还有某些刀具或场合欠好直接对刀，这时候可采取间接找零的方法.a) 对第一把刀.1) 对第一把刀的时仍然先用试切法、塞尺法等.记下此时工件原点的机床坐标z1.第一把刀加工完后，停转主轴.2) 把对刀器放在机床工作台平整台面上( 如虎钳大概况) .3) 在手轮模式下，利用手摇挪动工作台至适合位置，向下挪动主轴，用刀的底端压对刀器的顶部，表盘指针动弹，最好在一圈之内，记下此时轴设定器的示数并将绝对坐标轴清零.4) 确抬高主轴，取下第一把刀.b) 对第二把刀.1) 装上第二把刀.2) 在手轮模式下，向下挪动主轴，用刀的底端压对刀器的顶部，表盘指针动弹，指针指向与第一把刀不异的示数A 地位.3) 记录此时轴绝对坐标对应的数值z0( 带正负号) .4) 抬高主轴，移走对刀器.5) 将本来第一把刀的G5* 里的z1坐标数据加上z0( 带正负号) ，得到一个新的坐标.6) 这个新的坐标就是要找的第二把刀对应的工件原点的机床实际坐标，将它输人到第二把刀的G5* 工作坐标中，如许，就设定好第二把刀的零点.其余刀与第二把刀的对刀方法不异.注: 如果几把刀使用同一G5* ，则步调5) ，6) 改为把z0存进二号刀的长度参数里，使用第二把刀加工时调用刀长补正G43H02 即可.2． 5 顶尖对刀法a) x，y 向对刀.1) 将工件通过夹具装在机床工作台上，换上顶尖.2) 快速挪动工作台和主轴，让顶尖挪动到近工件的上方，寻觅工件画线的中间点，降低速度挪动让顶尖接近它.3) 改用微调操纵，让顶尖慢慢接近工件画线的中间点，直到顶尖尖点对准工件画线的中间点，记下此时机床坐标系中的x，y 坐标值.b) 卸下顶尖，装上铣刀，用其他对刀方法如试切法、塞尺法等得到z 轴坐标值.6 百分表( 或千分表) 对刀法( 普通用于圆形工件的对刀)1) x，y 向对刀.将百分表的安装杆装在刀柄上，或将百分表的磁性座吸在主轴套筒上，挪动工作台使主轴中间线( 即刀具中间) 大约移到工件中间，调节磁性座上伸缩杆的长度和角度，使百分表的触头接触工件的圆周面，( 指针动弹约0. 1 mm) 用手慢慢动弹主轴，使百分表的触头沿着工件的圆周面动弹，观察百分表指针的便移情况，慢慢挪动工作台的轴和轴，多次反复后，待动弹主轴时百分表的指针基本在同一地位( 表头动弹一周时，其指针的跳动量在答应的对刀误差内，如0. 02 mm) ，这时候可认为主轴的中间就是轴和轴的原点.2) 卸下百分表装上铣刀，用其他对刀方法如试切法、塞尺法等得到z 轴坐标值.2． 6 公用对刀器对刀法传统对刀方法有平安性差( 如塞尺对刀，硬碰硬刀尖易撞坏) 占用机时多( 如试切需反复切量几次) ，人为带来的随机性误差大等缺点，曾经适应不了数控加工的节奏，更晦气于发挥数控机床的功能.用公用对刀器对刀有对刀精度高、效力高、平安性好等长处，把繁琐的靠经验包管的对刀工作简单化了，包管了数控机床的高效高精度特点的发挥，已成为数控加工机上解决刀具对刀不成或缺的一种公用工具.。

题目：数控车床的对刀原理及对刀方法摘要本文分析了数控车床的对刀原理，并从实用角度分析介绍了几种常用的对刀方法。

关键词：数控车床；坐标系；参考点；对刀法目录1数控车床的对刀原理 (1)1.1概述 (1)1.2数控车床坐标系与数控车床参考点 (1)1.3工件坐标系与起刀点 (2)1.3.1工件坐标系（又称为编程坐标系） (2)1.3.2起刀点B（又称程序起点） (3)1.3.3工件坐标系建立 (3)1.4对刀参考点及对刀过程 (3)1.4.1对刀参考点T (3)1.4.2对刀过程 (4)1.5刀具位置补偿及刀偏值的设定原理 (4)1.5.1刀具位置补偿 (4)1.5.2刀偏值的设定原理 (5)2对刀方法 (6)2.1试切对刀法 (6)2.2对刀仪自动对刀法 (7)3刀偏值的修改 (7)结论 (8)参考文献： (9)致谢 (10)1数控车床的对刀原理1.1概述数控车床的对刀问题一直是一个难题，这一问题已成为数控加工中的“瓶颈”，阻碍了数控加工效率和质量的提高。

为此，本文分析了数控车床的对刀原理，并从实用角度介绍了几种常用的对刀方法。

所谓对刀，就是在数控车床进行切削加工之前要确定每一把刀具的刀位点在工件坐标系和数控车床需坐标系中的位置，也就是求刀偏值。

1.2数控车床坐标系与数控车床参考点数控车床坐标系———是指以机床原点为坐标原点所建立的坐标系。

数控车床的机床原点通常取在卡盘前端面与主轴中心线交点处（如图1中O点）。

一般机床原点在数控车床出厂前由生产厂家已经调整好，一般不允许用户随意变动。

如图1中XOZ 为机床坐标系。

数控车床参考点———是指刀架上某一固定点，即对刀参考点 T（如图1中T 点）退离距机床原点O最远的一个固定点R点（如图1中R点）。

该R点在机床出厂时也由生产厂家调试好，并将数据输入到数控系统中。

因此机床参考点R对机床原点O的坐标是一个已知数，一个固定值。

一般对刀之前，必先使数控车床进行“回零”操作（即使刀架返回参考点操作），就是使刀架上对刀参考点T与机床参考点R重合。

数控车床的对刀原理
数控车床对刀的原理是在数控操作系统下，通过数控程序控制工件与刀具的相对位置，使得刀具能够准确地切削工件，从而实现加工精度和效率的提高。

具体来讲，数控车床对刀原理包括以下几个方面：
1. 首先需要在数控系统中输入刀具的几何参数和相应的编程代码，以告诉数控系统刀具的形状、尺寸和位置等信息。

2. 接着，需要将刀具安装到车床的主轴上，并进行刀具刃口的调整，以保证刀具能够顺利地切削工件。

3. 然后，在数控程序的控制下，先选择一组稳定的参照点，用测高仪测量确定参照点的高度并将其记录在数控系统中。

4. 随后，根据需要对刀具进行一定的偏置，调整刀具的刀具长度和半径等参数，以适应不同的加工需求。

5. 最后，通过数控系统的控制，依次移动刀具和工件，确定二者的相对位置关系，并调整刀具的位置和姿态等参数，直到刀具能够精准地切削工件并满足加工要求为止。

综上所述，数控车床对刀的原理是通过数控程序控制刀具和工件的相对位置，利用各种测量和偏置手段，实现对刀具精度的调整和工件加工的高效性，从而提高数控加工的生产效率和加工质量。
