图幅编号计算方法

图幅编号计算方法图幅编号是地图制图中常用的一种编号方式，它可以帮助我们更好地定位和管理地图信息。

在地理信息系统（GIS）和地图制图领域，图幅编号的计算方法是非常重要的，它直接影响着地图的精度和准确性。

下面，我们将介绍图幅编号的计算方法，希望能对大家有所帮助。

图幅编号通常是由数字和字母组成的，它能够唯一地标识一个地图图幅。

在实际应用中，图幅编号的计算方法可以根据具体的地图坐标系和比例尺来确定。

一般来说，图幅编号的计算方法包括以下几个步骤：首先，确定地图的坐标系和比例尺。

地图的坐标系通常有经纬度坐标系、高斯投影坐标系等，而比例尺则是地图上距离和实际距离的比值。

这两个参数的确定对图幅编号的计算至关重要，因为它们决定了地图的精度和范围。

其次，根据地图的坐标系和比例尺，确定图幅的范围和大小。

一般来说，地图会被分割成多个图幅，每个图幅都有其特定的范围和大小。

通过计算地图的实际范围和大小，我们可以确定每个图幅的编号范围。

然后，根据图幅的范围和大小，确定图幅编号的编码规则。

图幅编号的编码规则通常包括数字和字母的组合，它们代表了图幅的位置和顺序。

通过编码规则，我们可以将每个图幅唯一地标识出来。

最后，根据编码规则，计算出每个图幅的编号。

这一步需要根据具体的地图范围和大小，按照编码规则逐个计算出每个图幅的编号。

在计算过程中，需要注意编号的顺序和唯一性，以确保每个图幅都有唯一的编号。

总的来说，图幅编号的计算方法是根据地图的坐标系、比例尺、范围和大小来确定的。

通过合理的计算方法，我们可以为地图制图提供准确的编号，从而更好地管理和利用地图信息。

希望本文介绍的内容能对大家有所帮助，谢谢阅读！。

图幅号计算方法.doc
现行的图幅编号采用的是：1：100万比例尺地形图用行列式编号法，其他比例尺地形图均在此基础上叠加行列号。

首先理解图符编号构成：图幅编号共10位，例如j50b001002，拆解来看，j表示图符所在地在1：100万地形图中的j行即第10行（与纬度相关），50表示图符所在地在1：100万地形图中的50列（与经度相关），b表示该图符采用的比例尺为1：50万，001和002表示该图符在1：50万地形图中位于第一行第二列。

进行经纬度转换：先计算目标图符在1：100万比例尺条件下的左下角坐标。

经度为6*50-180=120e，因为列数是从180经度自西向东计算的，经差为6度。

纬度为4*10（j）=40n，因为行数从赤道起算，纬差为4度，j表示第10行。

在1：50万地形图中，图幅位于1：100万地形图第一行，第二列，则图廓左下角的经度应该加上1：50万条件下的一倍经差，纬度同理加上一倍纬差。

而在1：50万比例尺条件下，经差为3°，纬差为2°，因此图廓左下角经纬度为120+3=123°e，纬度为40+2=42°n，另外三个角的经纬度可以通过经差纬差获得。

关于图幅号现在的图幅号由10位字符码构成abScd，分别是a——1：100万图幅行号，b——1：100万图幅列号，S——比例尺代码，c——图幅行号数字码，d——图幅列号数字码，都有公式可计算1:5万经差15分纬差10分，你根据一个省的经纬度范围可以求出在该省的所有图幅号以下全部为国标内容，本人边学边抄写，略有改动！(一) 地形图的分幅我国基本比例尺地形图均以1：1 000 000地形图为基础，按规定的经差和纬差划分图幅。

在我国范围内（我国没有纬度60度以上的区域，60度以上区域经差纬差与低纬度不同）:每幅1：1 000 000地形图的经差是6度，纬差4度。

每幅1：500 000地形图的经差是3度，纬差是2度，是将每幅1：1 000 000地形图划分为两行两列，即一幅1：1 000 000地形图包含四幅1：500 000地形图。

每幅1：250 000地形图的经差是1.5度，纬差是1度，是将每幅1：1 000 000地形图划分为四行四列，即一幅1：1 000 000地形图包含十六幅1：250 000地形图。

每幅1：100 000地形图的经差是30分，纬差是20分，是将每幅1：1 000 000地形图划分为12行12列，即一幅1：1 000 000地形图包含144幅1：100 000地形图。

每幅1：50 000地形图的经差是15分，纬差是10分，是将每幅1：1 000 000地形图划分为24行24列，即一幅1：1 000 000地形图包含576幅1：100 000地形图。

每幅1：25 000地形图的经差是7'30'，纬差是5'，是将每幅1：1 000 000地形图划分为48行48列，即一幅1：1 000 000地形图包含2304幅1：100 000地形图。

每幅1：10 000地形图的经差是3'45'，纬差是2'30''，是将每幅1：1 000 000地形图划分为96行96列，即一幅1：1 000 000地形图包含9216幅1：100 000地形图。

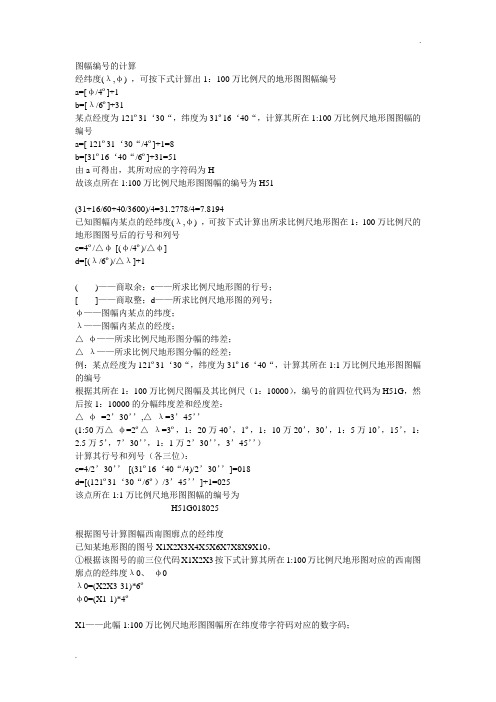

图幅编号的计算经纬度(λ,φ) ，可按下式计算出1：100万比例尺的地形图图幅编号a=[φ/4º]+1b=[λ/6º]+31某点经度为121º31‘30“，纬度为31º16‘40“，计算其所在1:100万比例尺地形图图幅的编号a=[ 121º31‘30“/4º]+1=8b=[31º16‘40“/6º]+31=51由a可得出，其所对应的字符码为H故该点所在1:100万比例尺地形图图幅的编号为H51(31+16/60+40/3600)/4=31.2778/4=7.8194已知图幅内某点的经纬度(λ,φ) ，可按下式计算出所求比例尺地形图在1：100万比例尺的地形图图号后的行号和列号c=4º/△φ-[(φ/4º)/△φ]d=[(λ/6º)/△λ]+1( )——商取余；c——所求比例尺地形图的行号；[ ]——商取整；d——所求比例尺地形图的列号；φ——图幅内某点的纬度；λ——图幅内某点的经度；△φ——所求比例尺地形图分幅的纬差；△λ——所求比例尺地形图分幅的经差；例：某点经度为121º31‘30“，纬度为31º16‘40“，计算其所在1:1万比例尺地形图图幅的编号根据其所在1：100万比例尺图幅及其比例尺（1：10000），编号的前四位代码为H51G，然后按1：10000的分幅纬度差和经度差：△φ=2’30’’,△λ=3’45’’(1:50万△φ=2º△λ=3º，1：20万40’，1º，1：10万20’，30’，1：5万10’，15’，1：2.5万5’，7’30’’，1：1万2’30’’，3’45’’）计算其行号和列号（各三位）：c=4/2’30’’-[(31º16‘40“/4)/2’30’’]=018d=[(121º31‘30“/6º）/3’45’’]+1=025该点所在1:1万比例尺地形图图幅的编号为H51G018025根据图号计算图幅西南图廓点的经纬度已知某地形图的图号X1X2X3X4X5X6X7X8X9X10，①根据该图号的前三位代码X1X2X3按下式计算其所在1:100万比例尺地形图对应的西南图廓点的经纬度λ0、φ0λ0=(X2X3-31)*6ºφ0=(X1-1)*4ºX1——此幅1:100万比例尺地形图图幅所在纬度带字符码对应的数字码；X2X3——经度带的数字码根据比例尺代码X4确定其纬差△φ和经差△λ，则该图幅的西南图廓点的经纬度λ、φ为λ=λ0+(X8X9X10-1)*△λΦ=φ0+(4º/△φ-X5X6X7)*△φ例：某地形图图幅的编号为H51G018025，求该图幅西南图廓点的经纬度及其范围。

1）图幅号计算方法
比例尺代码表:
编号计算公式：编号计算公式： 1：100万地形图行号万地形图行号 a ＝ [φ／4°]+1 编号从编号从 A 、B 、C ………….
.至V 1：100万地形图列号万地形图列号
b ＝ [λ／6°]+31 我国领土都位于东半球所以加31，若位于西半球则把31改为1
所求图号的地形图行号所求图号的地形图行号
c ＝4°／Δφ-[(φ／4°)／Δφ] 结果不够三位数在前面加0 所求图号的地形图行号所求图号的地形图行号
d ＝ [(λ/6°)／Δλ]+1 结果不够三位数在前面加0 注:φ-纬度，λ-经度，Δφ、Δλ表示所求图号的地形图图幅的纬差与经差 ( )表示商取余;[ ]表示商取整；
范例：范例：
根据地理坐标（纬度28°54′00″，经度104°19′00″），求图幅号（1:1万图幅）： a=[28°54′00″／4°]+1=8 对应字母里的H
b=[104°19′00″／6°]+31=48
1:1万图形的比例尺代码是G
c=4°／2′30″-[(28°54′00″／4°)／2′30″] =96-[54′00″／2′30″] =96-21 =75 d=[(104°19′00″/6°)／3′45″]+1=[2°19′00″／3′45″]+1=37+1=38
所以1:1万图幅号为H48G075038。

图幅编号计算方法图幅编号是地图制图中非常重要的一环，它能够帮助我们准确地定位和识别地图上的各个区域，为地图的使用提供了方便。

在地图制图中，图幅编号的计算方法是非常重要的，下面我们将详细介绍图幅编号的计算方法。

首先，图幅编号是根据地图的分幅情况而确定的。

一般来说，地图都是按照一定的比例尺进行分幅的，每个分幅都有一个唯一的编号。

在计算图幅编号时，我们需要先确定地图的比例尺和分幅情况，然后按照一定的规则进行计算。

其次，图幅编号的计算方法通常是根据地图的经纬度坐标来确定的。

我们可以根据地图上的经纬度坐标和比例尺来计算出每个图幅的编号。

一般来说，地图上的经纬度坐标是以度、分、秒的形式表示的，我们可以根据这些坐标来确定每个图幅的编号。

另外，图幅编号的计算方法还与地图的投影方式有关。

在地图制图中，常用的投影方式有墨卡托投影、等角投影、等距投影等。

不同的投影方式会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的投影方式。

此外，图幅编号的计算方法还需要考虑地图的分幅方式。

地图的分幅方式有横向分幅和纵向分幅两种，不同的分幅方式也会对图幅编号的计算产生影响。

最后，图幅编号的计算方法还需要考虑地图的坐标原点和坐标系。

地图的坐标原点和坐标系不同，会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的坐标原点和坐标系。

综上所述，图幅编号的计算方法是根据地图的分幅情况、经纬度坐标、投影方式、分幅方式、坐标原点和坐标系等因素来确定的。

在地图制图中，我们需要根据这些因素来准确地计算图幅编号，以便于地图的使用和识别。

希望本文对图幅编号的计算方法有所帮助。

图幅编号计算方法图幅编号是地图制图中的重要内容，它是对地图进行编码和管理的重要手段。

图幅编号的计算方法对于地图制图工作具有重要的指导意义。

下面将介绍图幅编号的计算方法。

首先，图幅编号的计算是基于地图的坐标系统的。

在地图制图中，通常采用的是经纬度坐标系统或者投影坐标系统。

根据所采用的坐标系统，可以确定地图的起始点和坐标轴的方向，进而确定图幅编号的计算方法。

其次，根据所采用的坐标系统，可以确定图幅编号的编制单位。

在经纬度坐标系统下，图幅编号通常以经度和纬度为单位进行编制；在投影坐标系统下，图幅编号通常以投影坐标为单位进行编制。

根据编制单位的不同，确定了图幅编号的计算方法。

再次，图幅编号的计算方法需要考虑地图的比例尺。

在地图制图中，通常会规定地图的比例尺，比如1:50000、1:100000等。

在确定图幅编号的计算方法时，需要考虑地图的比例尺，以保证图幅编号的编制精度和准确性。

此外，图幅编号的计算方法还需要考虑地图的分幅方式。

在地图制图中，通常会根据地图的大小和内容进行分幅，以便于编制和管理。

在确定图幅编号的计算方法时，需要考虑地图的分幅方式，以保证图幅编号的编制合理性和规范性。

最后，图幅编号的计算方法还需要考虑地图的投影方式。

在地图制图中，通常会根据地图的地理位置和内容选择合适的投影方式，以保证地图的形状和面积的准确性。

在确定图幅编号的计算方法时，需要考虑地图的投影方式，以保证图幅编号的编制符合地图的实际情况。

综上所述，图幅编号的计算方法是基于地图的坐标系统、编制单位、比例尺、分幅方式和投影方式的综合考虑而确定的。

只有在考虑了这些因素的基础上，才能确定合理、规范的图幅编号的计算方法，从而保证地图制图工作的顺利进行。
