rj68交流耐压测试仪说明书

耐压测试仪操作指导书1000字
耐压测试仪是电子测试仪器的一种，可以用来测试高压设备和产品
的耐压强度。

以下是耐压测试仪的操作指导书：
一、启动测试仪器
1、打开测试仪电源开关，此时测试仪器开始供电。

2、将测试仪器连接到待测产品或设备上，确保连接牢固。

3、打开测试仪器的仪表面板，将测试仪器设置到正确的测试模式。

4、检查仪表面板上的指示灯和数字显示屏，确保测试仪器正常工作。

二、设置测试仪器参数
1、根据需要调节测试仪器的电压和电流设置。

2、选择适当的测试时间和结束条件。

3、选择测试模式，如AC、DC等。

三、开始测试
1、按下测试按钮，测试仪器开始输出电压。

2、观察待测产品或设备上的电流表和电压表，确保电压和电流达到
目标值。

3、等待测试结束。

四、分析测试结果
1、观察测试结果，判断产品或设备是否符合测试标准。

2、如测试结果不符合标准，检查测试仪器和待测产品或设备的连接
是否正常。

3、根据测试结果进行必要的调整或更改。

五、关闭测试仪器
1、关闭测试仪器的电源开关。

2、断开测试仪器与待测产品或设备的连接。

3、清除仪表面板上的测试数据记录。

以上是耐压测试仪的操作指导书，需要使用者仔细阅读和操作，以确保测试结果的准确性和安全性。

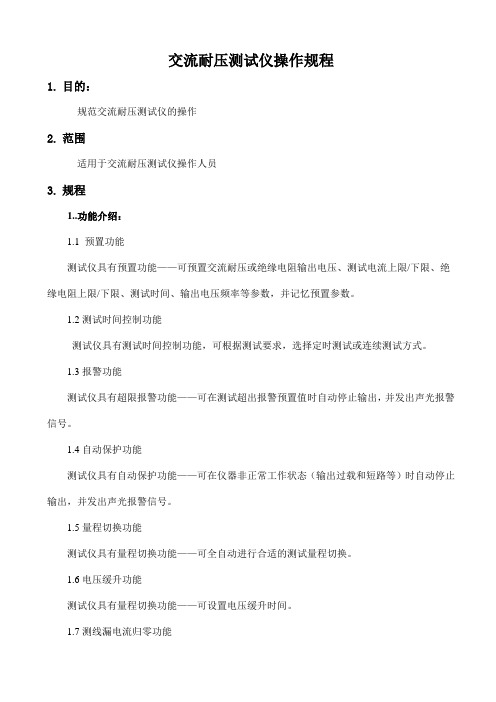

交流耐压测试仪操作规程1.目的：规范交流耐压测试仪的操作2.范围适用于交流耐压测试仪操作人员3.规程1..功能介绍：1.1 预置功能测试仪具有预置功能——可预置交流耐压或绝缘电阻输出电压、测试电流上限/下限、绝缘电阻上限/下限、测试时间、输出电压频率等参数，并记忆预置参数。

1.2测试时间控制功能测试仪具有测试时间控制功能，可根据测试要求，选择定时测试或连续测试方式。

1.3报警功能测试仪具有超限报警功能——可在测试超出报警预置值时自动停止输出，并发出声光报警信号。

1.4自动保护功能测试仪具有自动保护功能——可在仪器非正常工作状态（输出过载和短路等）时自动停止输出，并发出声光报警信号。

1.5量程切换功能测试仪具有量程切换功能——可全自动进行合适的测试量程切换。

1.6电压缓升功能测试仪具有量程切换功能——可设置电压缓升时间。

1.7测线漏电流归零功能测试仪具有测线漏电流归零功能——可手动补偿因测试线路引起的漏电流零点漂移。

1.8遥控功能遥控接口为标准DB-9型接口：提供启动、停止信号输入；测试通过、测试失败、测试中输出。

1.9通信功能测试仪能够将测试结果通过RS-232或RS-485通信接口上传到上位机。

2.前面板说明2.1电源开关（电源）：仪器上电开关。

2.2艾诺公司Ainuo标识。

2.3停止键（停止）：在测试状态下按此键，将暂停测试。

除测试态外的其他状态时按此键，将完全停止一次测试，返回待机状态。

2.4启动键（启动）：在待机状态下按此键启动一次测试。

图3.3.1 AN9602X前面板示意图2.5VFD显示屏。

2.6测试中指示灯：橙色。

灯亮，表示测试过程中。

2.7合格指示灯：绿色，灯亮，表示测试结果合格。

2.8报警指示灯：红色，灯亮，表示测试结果不合格。

2.9外部接线端子。

2.10高压警示标识：在交流耐压测试时，“高压”端子最高会有5千伏的高电压输出，操作者要仔细阅读安全规则，不要碰触高压输出端子。

2.11清除键：测试状态下按此键可使漏电流清零。

耐压测试仪产品说明安全操作及保养规程1. 引言本文档旨在为耐压测试仪的使用者提供相关的安全操作和保养规程，以确保他们能够正确、安全地操作和维护设备。

阅读本文档前，请确保您已经熟悉耐压测试仪的基本原理和功能。

2. 安全操作指南为了保证您的人身安全和设备的正常工作，请遵循以下安全操作指南：2.1. 使用环境耐压测试仪应在干燥、无腐蚀性气体和良好的通风条件下使用。

请确保设备放置在稳定的工作台面上，远离水源和易燃物。

2.2. 电源连接在连接耐压测试仪的电源之前，请务必检查电源电压和频率与设备标牌上的要求一致。

确保电源插座和设备的接触良好，并避免使用损坏的插头或电源线。

2.3. 达到安全耐压在进行安全耐压测试前，请按照设备操作手册的要求正确设置测试参数。

在进行测试过程中，请确保设备的外壳和接地良好，以保证人身安全。

若发现设备或测试样品存在损坏或漏电现象，请立即停止测试并联系专业人员进行检修。

2.4. 测试结果分析对于测试结果的分析和判断，请仔细阅读设备的操作手册，并确保您对相关标准和规范有清楚的理解。

如有疑问，请咨询厂家或技术支持人员。

2.5. 关机和断电在使用完耐压测试仪后，请按照操作手册的指导正确关机。

在断开电源之前，不要随意拔插电源线或触摸设备内部零部件。

遵循正确的关机流程有助于延长设备的使用寿命。

3. 保养规程正确的保养措施可以确保耐压测试仪的长期稳定运行和准确性。

请按照以下规程进行设备的日常保养：3.1. 清洁定期清洁设备外壳和连接线，可使用干净的软布轻轻擦拭，避免使用带有酸、碱或溶剂的清洁剂。

请勿将水或其他液体溅入设备内部，以免损坏电路板。

3.2. 外观检查定期检查设备外壳是否有严重磨损或变形情况。

如发现问题，请及时维修或更换零部件。

3.3. 校准检查耐压测试仪的准确性需要定期校准检查。

请按照设备操作手册的要求进行校准。

如发现测试数据偏差超过允许范围，请联系厂家或技术支持人员。

3.4. 存储和运输在存储和运输设备时，应避免受到挤压、震动和其他外部力量的影响。

RJ68接地电阻测试仪说明书接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各处外露可导电部分与电器设备的总接地場子之间的（接触）电阻，接地电阻测试仪为了消除接触电阻对测量的影响，采用了4编测量法原理，即在被测电器的外露可导电部分与总接地端子之问加上电流（约25A或104），然后再测量两端的电压求出该电阻值。

接地电阻的指标是评估各种电器设备安全性能的重要指标之一，他在大电流25A或10A的情况下对接地回路的电阻进行测量，同时也是对接地回路承受大电流指标的测试，以避免在绝缘性能下降（或损环）的情况下对人体的伤害。

该测试仅对供电电压要求不高，测量精度高，速度快，满足要求比较高的各个地方，该仅器具有两档量程（200nQ或600nQ），同时具有两种测试方法：手动测试和自动测试，自动测试时间可在（0~99）s之间随意设定。

当被测电阻值大于设置的报警电值时，发出声光报警，并当电渣大于28A时，也声光报警，同时具有开路报警功能，用户可以根据自己的要求面设置，该仅器采用除法器原理，测试电流的波动不会对测量精度选成影响。

它采用3位半数字显示，读数方便直观，可靠性高。

接地电阻测试仪采用了测试电源、测试电路、指示器和报警电路，测试电源产生。

满量电流，测试电路将电流信号和流过被测电阻上电流所产生的电压信号进行处理，完成交直流转摸，进行除法计算，指示器由时间、电阻、电流显示窗口组成，如果被测电阻大于报警值，仪器发出断续的声光报警，如果测试电流不小于28A，就发出连续的声光报警，并关闭测试电流，保证被测电器的安全。

2、各功能说明（1）电源开关，用来控制仪器是否通电。

（2）启动钮：按下时，测试灯亮，并且仪器开始工作。

（3）复位钮：按下时，测试灯灭，各报警功能停止，同时无电流输出。

（4）定时开关：开关“开”时，为定时测试，测试时间在（1~99）s内随意设定；“关"时，为手动测试。

（5）拨码盘：设置自动测试时问值。

耐压测试仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。

适用范围：
适用于家用和类似用途电器耐压测试。

责任部门：
公司内部所有使用耐压测试仪的部门。

操作说明：
1、打开电源开关,仪器处于复位状态。

2、将输出电压旋钮至“0"位置,选择是否定时测试。

3、设置对应的泄漏电流,调节“预置调节"电位器至设定报警值,然后将“预
置测试"开关弹出处于测试状态。

4、选择对应的交流或直流电压测试型式。

5、将被测件的电源线的L/N线与仪器前板的被测试端线相连接。

6、按下启动按钮,缓慢调节输出电压旋钮,使输出电压至所需值。

7、用测试棒测试短接仪器被测试端输出线，检测仪器是否正常。

8、重复第6条，准备进入测试。

9、用测试棒测试被测件的可触及金属部件（如果外壳是塑胶件，需用金属
泊将其覆盖）。

10、测试完毕,按下复位按钮结束测试。

注意事项：
1、该设备电源AC 220V 50HZ。

2、测试人员在测试过程中必需带绝缘手套。

3、测试人员和仪器工作台必需用绝缘层垫上。

4、非专业测试人员不允许碰测试仪器。

5、在测试过程中,不要用手去触摸被测产品的带电部件。

6、不要用高压棒与仪器的外壳电路。

7、在预置各顶功能之前,要将仪器处于设置状态。

8、万一发生意外,请立刻关闭电源。

编制审核批准
日期日期日期。

交流耐电压测试仪操作规程
一、使用方法
1、在待机状态下按“设置”进入参数设置状态，可设置测试参数。

2、连接好所有测试线，按相应标准启动仪器输出，进行试验操作。

二、注意事项
1、本系列测试仪测试时有高压电输出，操作人员务必严格按手册操作，严禁身体触及仪器带电部位和被测负载壳体，以免触电。

2、本系列测试仪使用环境应通风良好，干燥、无粉尘、无强电磁干扰。

3、测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。

4、确保本系列测试仪安全接地。

5、高压线、测试夹、电源线长期使用后可能会出现接触不良或断路现象，每次使用前检修，确保高雅测试线、电源线无破损、裂缝、断路现象。

6、请用软布和中性清洁剂清洁本系列测试仪。

编制：日期：2011年10月06日
审核：日期：2011年10月10日
实施日期：2011年10月10日
桓台县鸿博建设工程质量检测有限公司。

1.目的為了使作業者正確使用耐壓測試儀進行耐壓測試,並保證儀器,被測產品,以及人身安全得到保證,特制定該工作指示.2. 範圍就本公司的產品,來料而言,包括數字機在電源開關關斷的情況下,電源連線的各極性端子之間,端子與機殼以及接地部位之間在安全上必須保證電氣強度要求的部分; 凡必當承受一定耐壓要求之電子料件的相互絕緣部位之間,都需進行耐壓測試.3. 定義無.4. 責任部門生產部工程部品質保證部5. 操作過程5.1耐壓測試儀使用前先保證從接地端引導線良好接地;5.2將高壓棒插入高壓輸出孔,並將接地線夾插入接地孔;5.3耐壓測試儀接入220V~電源,按下電源開關,指示燈亮,表明通電正常;5.4按下啟動開關,首先根據測試耐壓值得大小,選擇電壓量程,量程開關按下時選擇5KV測試量程,否則為1.5KV量程;然後通過調節“高壓調節”旋鈕調節電壓到測試值;5.5其次設定受試產品的允許漏電流範圍:5.5.1先選擇漏電流的量程,當漏電流量程開關按下時,選擇20mA漏電流檔,否則為2mA漏電流檔;5.5.2在預置狀態下,調節“預置調節”旋鈕,通過毫安計表頭顯示將漏電流範圍調整到受試產品的規格漏電流上限值(注意:高壓測試過程中,若出現漏電流超過該值,便會發生超漏報警);5.5.3 漏電流調整完畢後,按動狀態開關,恢復“預置”狀態到“測試”狀態;5.6最後置“定時”開關於“開”狀態,在0 ~ 60 S範圍內調整耐壓受試時間到規定時間;5.7以上耐壓值,漏電流範圍值,測試持續時間值均設定好後,在未加電壓狀態下,用接地線齶魚夾夾住受試部位的一極,另一極用手執高壓棒接觸; 按下啟動開關,測試開始,同時綠色“測試”指示燈亮,表明耐壓測試儀處與測試狀態,此時讀取實際漏電流值;5.8測試維持到設定時間,測試自動結束,此時高壓消失,漏電流表頭指針歸零,表明耐壓通過; 測試過程若未到設定時間,而高壓自動消失,同時紅色“超漏”指示燈亮,儀器報警,說明耐壓測試通不過, 此時按動“恢復”按鈕,系統恢復到正常狀態;5.9相同條件下重複測試,只須重按啟動開關,便可開始測試;不同條件的測試,需要按照5.4 ~5.8的過程重新設定.5.10測試結束後,系統復位,關斷電源,將高壓棒收拾保管,整理好測試物品.6.注意事項6.1儀器的使用必須保證安全接地;6.2該型號的耐壓測試儀只能用來進行交流耐壓測試;6.3作業人員在作業過程中要精神高度集中,測試時注意保護自身和他人的人身安全;6.4 開機時,人手勿觸摸輸出端及測試物,開機時,人手勿觸摸測試高壓線;6.5電壓表指示為零前,不要取下測試物;6.6對電子產品進行耐壓測試,必須使其控制開關在關斷狀態下進行,以免對產品造成高壓損壞;6.7如有異常發生,須關閉電源終止測試,待相關人員處理確認後再行使用.。

目錄第一章簡介1.1安全須知 (1)1.2技術用語 (4)1.3安裝準備 (6)1.4安裝說明 (8)第二章技術規範2.1 産品規格書 (9)第三章面板說明3.1前面板說明 (12)3.2 背面板說明 (14)第四章操作說明4.1一般參數設定 (15)4.2顯示器訊息 (24)4.3 操作程序及步驟 (29)4.4 鍵盤鎖定 (31)第五章介面說明5.1 標準遙控介面 (32)第六章儀錶校正6.1校正步驟 (33)第七章附錄資料7.1標準附件 (36)簡介第一章: 簡介高電壓測試前應該注意的規定和事項!!!1.1安全須知●使用本耐壓測試器以前, 請先瞭解本機所使用相關的安全標誌，以策安全。

●本儀器所引用的安全規範爲Safety Class I規定（機體具有保護用的接地端子）。

●在開啓本機輸入電源開關前，請先選擇正確的輸入電壓（115 V 或230 V ）規格。

耐壓測試器所産生的電壓和電流足以造成人員傷害或感電，爲了防止意外傷害或死亡發生，在搬移和使用儀器時，請務必先觀察清楚，然後再進行動作。

維護和保養使用者的維護爲了防止感電的發生，請不要掀開儀器的蓋子。

本儀器內部所有的零件，絕對不需使用者的維護。

如果儀器有異常情況發生，請尋求新儀准儀器或其指定的經銷商給予維護。

所附的線路和方塊圖僅供參考之用。

WARNING警告應注意的程序、應用、或條件均具有很高的危險性,可能導致人員受傷或死亡。

CAUTION 提醒須注意所執行的程序，應用或條件均可能造成儀器損壞或失掉儀器內所有的存儲資料。

高電壓警告符。

請參考手冊上所列的警告和注意說明,以避免人員受傷害或儀器受損。

危險標誌,可能會有高電壓存在,請避免接觸。

機體接地符號。

簡介定期維護本耐壓測試器、輸入電源線、測試線和相關附件等每年至少要仔細檢驗和校驗一次，以保護使用者的安全和儀器的精確性。

使用者的修改使用者不得自行更改儀器的線路或零件，如被更改儀器的保證則自動失效並且本公司不負任何責任。

耐压测试仪指导书1. 引言1.1 背景耐压测试仪是一种用于测试电子设备或电气设备绝缘强度的仪器。

通过施加高电压，测试设备是否能够承受特定的电压而不发生破坏或漏电现象。

1.2 目的本指导书旨在向用户提供使用耐压测试仪的详细说明，包括操作前的准备工作、操作步骤、注意事项以及常见故障处理方法等内容。

2. 规格和功能耐压测试仪通常具有以下规格和功能：- 输入电压范围：XXV~YYV- 输出电压范围：ZZV~WWV- 最大输出电流：AAmA- 最大测试时间：BB秒- 支持多种测试模式：直流、交流、电弧等- 自动故障检测和保护功能- 易于操作的用户界面3. 操作前的准备工作在操作耐压测试仪之前，必须进行以下准备工作：3.1 设备检查检查耐压测试仪的外部和内部是否有损坏或松动的零件。

特别注意连接线路的牢固性和绝缘状况。

3.2 电源连接将耐压测试仪正确地连接到稳定的电源。

确保电源电压和频率与设备要求相匹配。

3.3 场地准备选择一个平坦、干燥、通风良好的场地进行测试。

确保场地和周围环境没有可导电的物体或液体。

4. 操作步骤4.1 参数设置根据测试的要求，设置合适的电压和电流参数。

确保这些参数不会超过被测设备的额定规格。

4.2 连接设备将耐压测试仪的输出端与被测设备的输入端连接。

确保连接牢固可靠，并注意正确连接。

4.3 开始测试按照设备的操作指南，在耐压测试仪上选择合适的测试模式，并按下开始按钮开始测试。

监控仪器的显示屏，确保测试过程正常进行。

4.4 测试结束测试完成后，断开耐压测试仪与被测设备的连接。

关闭耐压测试仪，并将所有参数恢复到初始设置。

5. 注意事项5.1 安全第一在操作耐压测试仪时，务必穿戴符合安全要求的个人保护装备，如绝缘手套和安全眼镜。

确保设备处于安全状态，避免触碰裸露的导线或高压部件。

5.2 仔细阅读说明书在操作耐压测试仪之前，仔细阅读设备的说明书，了解设备的功能和操作方法。

遵循正确的操作步骤，以确保测试的准确性和安全性。
