建筑施工现场临时用电讲义

  • 格式：ppt
  • 大小：202.00 KB
  • 文档页数：58

下载文档原格式

  / 58

合集下载

二建【水利】讲义 第16讲：专题五施工现场(二)

二建【水利】讲义 第16讲：专题五施工现场(二)

在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间最小安全操作距离
表 2F313062-1
外电线路电压(kV)
<1
1～10
35～110 154～220 330～500
最小安全操作距离(m)
4
6
8
10
15
注：上、下脚手架的斜道严禁搭设在有外电线路的一侧。
（5）机械如在高压线下进行工作或通过时，其最高点与高压线之间的最小垂直距离不得小于下表的
（三）安全防护措施
1.安全网距离工作面的最大高度不超过 3m。
2.在 2m 以下高度进行工作时，可使用牢固的梯子、高凳或设置临时小平台，禁止站在不牢固的物件
上。
3.遇有六级及以上的大风，禁止从事高处作业。
4.进行三级、特级、悬空高处作业时，应事先制订专项安全技术措施。施工前，应向所有施工人员进
行技术交底。
④临时性挡水建筑物规模
【注 1】工程等与工程规模对应性：Ⅰ（大（1）型）、Ⅱ（大（2）型）、Ⅲ（中型）、Ⅳ（小（1）型）、Ⅴ（小（2）型）
【注 2】对拦河水闸、灌排泵站作为独立项目立项建设时，其工程等别按照承担的工程任务、规模确定。
洪水 标准 （重
现 期）
标准 坝型（结构）
土石坝 混凝土坝、浆砌石
坝
围堰
涵管
一次拦断河床围堰导流程序：
阶段
挡水
泄水
初期
围堰
导流泄水建筑物
中期
坝体临时
导流泄水建筑物
后期
坝体挡水
水库开始蓄水
（二）汛期施工险情判断与抢险技术
汛 1. 漏 洞 （1）探测（进水口） 水面观察；潜水探漏；投放颜料观察水色。
期 （图） （2）抢护方法

施工现场临时用电安全技术规范JGJ46宣贯讲义(附图丰富)

施工现场临时用电安全技术规范JGJ46宣贯讲义(附图丰富)

（二）外电网为TN-C接零保护系统(N线与PE线合一) ： 1 采用三级配电系统； 2 采用TN-C-S接零保护系统（局部的TN-S系统） 3 采用二级漏电保护系统。
（三）外电网为TT接地保护系统：
1 采用三级配电系统； 2 采用TT接地保护系统； 3 采用二级漏电保护系统。
11
五、关于“配电室消防和照明” 的执行情况
（三）外电网为TT接地保护系统： 1 采用三级配电系统； 2 采用TT接地保护系统； 3 采用二级漏电保护系统。
10
补充：施工现场临时用电工程非专用的（与外电网公用）电源
中性点直接接地的220/380V三相四线制低压电力系统，必须符 合下列技术原则：
（一）外电网为TN-S接零保护系统(N线与PE线分开)： 1 采用三级配电系统； 2 采用TN-S接零保护系统; 3 采用二级漏电保护系统。
7
1.0.3 建筑施工现场临时用电工程专用的电 源中性点直接接地的220/380V三相四线制低 压电力系统，必须符合下列规定： 1 采用三级配电系统； 2 采用TN-S接零保护系统； 3 采用二级漏电保护系统。
8
中性点直接接地的变压器
9
补充：施工现场临时用电工程非专用的（与外电网公用）电源
中性点直接接地的220/380V三相四线制低压电力系统，必须符 合下列技术原则：
3N-380/220V50Hz
总配电箱
分配电箱
分配电箱
开关箱
开关箱
开关箱
开关箱
用电设备
用电设备
用电设备
用电设备
图（1-1）三级配电系统结构示意图
◆严格执行三级配电二级漏电保护原则！！！37
DZ15LE—40/390型漏电断路器

施工现场临时用电规范讲义(图解)ppt

施工现场临时用电规范讲义(图解)ppt
批准是具有法人资格企业的技术负责人签定。
-
三、管理要点
要特别关注施工现场的外电线防护; 两级漏电保护是临电安全使用的关键; 标准配电箱、开关箱使施工现场临时用电
的正常使用得到保证；
-
四、外电线路防护---p55
三、外电防护(应引起高度重视）： 1、安全距离（脚手架4m、道路6m、起重设备1.5）
-
一、内容概要
该规范共10章254条3个附录，其中25条是强制性 条文，占9.84％ ；提出了:
1、临时用电组织设计 2、外电线路防护
3、接地与防雷
4、配电室
5、配电线路
6、配电箱及开关箱
7、机械设备用电要求 8、工地照明
为规范临时用电管理起到至关重要作用。
-
一、基本要求
建筑施工现场临时用电工程专用的电源中性点直 接接地的220／380V三相四线制低压电力系统，必 须符合下列规定：---1.0.3
（按照国际IEC／TC64标准，分两种保护系统：TT将金属 外壳接地的和TN将金属外壳接零的；第1个字母T表示中 性点直接接地、第2字母N表示外露可导电部分与电力连 接地点直接电气连接；第3字母S字母表示工作零线分开而 单独敷设）
-
五、接地与防雷P57页(5.1.2)
-
五、接地与防雷P58页(5.3.2，.4)
见表4.1.2-3-4-6
2、当安全距离不足时必须采取绝缘隔离防护措 施（应停电），并悬挂警示标牌
3、不得在外电架空线路正下方施工（特别是基础施 工）、搭设作业棚、生活设施或堆放材料器具 （特别是、杂物）
-
四、外电线路防护
案例9：建设部通报－06年3月16日河南平顶山明 辉建筑公司在施工该市明源工业城2＃公寓楼施工 中，作业人员在搭设二层西面外脚手架时，因钢 管脚手架立杆固定不牢，倒在建筑物西侧10Kv高 压线上，造成3人死亡，1人烧伤。

安全生产之电气安全讲义

安全生产之电气安全讲义
一 触电事故
第一节.电气事故种类
触电事故是由电流形式的能量造成的事故。
电击----电流直接作用于人体造成的伤害
电伤----电流转换成其他形式的能量作用于人
体造成的伤害
触电事故种类
一 电击和电伤
1 电击 按照发生电击时电气设备的状态，电击可分为直接接触 电击和间接接触电击。直接接触电击是触及设备和线路正常 运行时的带电体发生的电击(如误触接线端子发生的电击), 也称为正常状态下的电击。间接接触电击是触及正常状态下 不带电，而当设备或线路故障时意外带电的导体发生的电击 (如触及漏电设备的外壳发生的电击)，也称为故障状态下的 电击。由于二者发生事故的条件不同，所以防护技术也不相 同。 按照人体触及带电体的方式和电流流过人体的途径，电 击可分为： (1) 单线电击 (2) 两线电击 (3) 跨步电压电击
三、安全电压
可以把可能加在人身上的电压限制在某一范围之内，使得在这 种电压下，通过人体的电流不超过允许的范围。这一电压就叫做安 全电压。安全电压不是绝对没有危险得电压。具有安全电压的设备 属于Ⅲ类设备。
一
安全电压限值和额定值
1 限值
限值为任何运行情况下，任何两导体间可能出现的最高电压值。 我国标准规定工频电压有效值的限值为50V、直流电压的限值为120V 。
一 电气隔离安全原理
二
电气隔离的安全条件
第四节
触电急救
当人触电以后，应立即使触电者 脱离带电体，并就地抢救，争分夺秒， 从触电1分钟开始救治者，90%有良好 效果；从触电后6分钟开始救治者， 10%有良好效果；而从触电后12分钟 开始救治者，救活的可能性很小。
所以在触电救人时必须抢时间，真正体现时 间就是生命的含意。
单人抢救：每挤压15次后吹气2次（15：2）； 双人抢救，每挤压5次后吹气1次（5：1）。 如判定颈动脉已有搏动，但无呼吸，则暂停 胸处挤压，而进行2次口对口人工呼吸，接着 每5秒吹一次气，（即每分钟12次。）如脉搏 和呼吸均未恢复，则继续坚持心肺复苏法抢 救。

电气安全管理人员培训讲义

电气安全管理人员培训讲义
。
• ※ 机床控制箱仪表失灵、控制柜锁破损
违反《电气安装规范》，照 明配电箱（盘）安装规定 中，“成套配电（控制）柜、台 、箱、盘的远行电压、电流应正 常，各种仪表指示正常。”规定。
• ※电气设备控制箱线路排列不整齐
违反《电气安装规范》，照 明配电箱（盘）安装规定 中，“箱（盘）内配线整齐无 绞接现象。”和“柜、屏、 台、箱、盘上的标识器件标明 被控制设备编号及名称，或操
• 用电安全导则GBT13869-2008
• 8.2 在浴场（室）、蒸汽房、游泳池等潮湿 的公共场所，应有特殊的用电安全措施， 保证在任何情况下人体不触及用电产品的 带电部分，并当用电产品发生漏电、过载 、短路或人员触电时能自动切断电源。
• 10.11 修缮建筑物或其他类似情况时，对原 有电气装置应采取适当的防护措施，必要 时应将其拆除，并符合本标准7.3的规定， 修缮完毕后方可重新安装使用。
二、用电作业安全技术
电气安全技术
一般生产企业电气安全管理部分
1.电工电子设备防触电保护分类 (GB/T 12501-1990) 2.电工电子设备按电击防护分类 第2部分:对电击防
护要求的导则(GB/T 12501.2-1997 ) 3.剩余电流动作保护器的一般要求（GB/Z 6829-
2008） 4.手持式电动工具的安全 第一部分:通用要求
9.建筑物电气装置 第5部分：电气设备的选择和安装 第54章：接地配置和保护导体 （GB 16895.3-2004 ）
10.建筑物电气装置 第4部分: 安全防护
第45章: 欠电压保护 （GB/T 16895.10-2010）
11.建筑物电气装置 第5部分：电气设备的选择和安 装 第51章：通用规则（GB/T 16895.18-2010）

安全生产技术培训讲义(电气部分二)

安全生产技术培训讲义(电气部分二)

【经典资料，ＷＯＲＤ文档，可编辑修改】【经典考试资料，答案附后，看后必过，ＷＯＲＤ文档，可修改】
安全生产技术培训讲义（电气部分二）
漏电保护
•漏电保护——利用漏电保护装置来防止电气事故的一种安
全技术措施。

•漏电保护装置——又称为剩余电流保护装置，简称RCD （Residual Current Operated Protective Device）。

•漏电保护装置是一种低压安全保护电器。

漏电保护装置的原理
漏电保护装置的选用
防止人身触电事故
•用于直接接触电击防护时：应选用额定动作电流为30mA及其以下的高灵敏度、快速型。

需要安装漏电保护装置的场所（1）
•触电、防火要求较高的场所和新、改、扩建工程使用各类低压用电设备、插座，均应安装漏电保护器。

•对新制造的低压配电柜（箱、屏）、动力柜（箱）、开关箱（柜）、操作台、试验台，以及机床、起重机械、各种传动机械等机电设备的动力配。

施工现场临时用电安全培训讲义


表6.1.4 母线涂色
相别
颜色
垂直排列
水平排列
引下排列
Ll (A)
黄
上
后
左
5.1.10 PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
技术要点
一、用电管理
3.2.1 电工必须经过按国家现行标准 考核合格后，持证上岗工作；其他用 电人员必须通过相关安全教育培训和 技术交底，考核合格后方可上岗工作。
1、国家能源局：电工进网许可证（低压、高压、特种三类） 2、安监局：低压电工作业 3、人社部(原劳动局)核发：职业资格证书（电工证）这个证分为五个等级：
六、漏电保护器的工作原理
(1) 正常通电，三相用电平衡，互感器产生磁场 互相抵消； (2) 发生漏电时，原级线圈1上各导线电流相量 之和不为“0”，出现剩余电流I。，次级线圈 中感应出电动势，放大器2把电流放大到动作电 流整定值，脱钩器3动作，主开关4在0.1S内切 断电源。
第三部分
临时用电标准化管理
施工现场临时用电三项基本原则
建筑施工现场临时用电工程专用的 电源中性点直接接地的220/380V 三相四线制（俗称为：三相五线制 的五芯电缆）低压电力系统，必须 符合: 1.0.3 采用三级配电系统; 采用TN-S接零保护系统; 采用二级漏电保护系统。
三、什么是三级配电系统二级保护？
从电源进线→ → →用电设备中间应经过三级配电 装置配送电力。 即： 1、总配电箱（配电室的配电柜）； 2.1.23 2、分配电箱（负荷或用电设备相对集中处）； 2.1.23 3、开关箱 （用电设备处）。 2.1.24 总配电箱、分配电箱内开关电器可设若干分路，并且动 力和照明分设； 用电设备必须实行“一机一闸”制； 两级保护，即在总配电箱和开关箱中各设隔离开关、漏 电保护器。

熟悉公路工程临时用电安全要求——一级建造师考试辅导《公路工程管理与实务》第二章第七节讲义

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《公路工程管理与实务》第二章第七节讲义熟悉公路工程临时用电安全要求一、公路工程施工施工现场临时用电的基本原则1.施工现场的电工、电焊工属于特种作业工种，必须按国家有关规定经专门安全作业培训，取得特种作业操作资格证书2.施工现场的临时用电必须采用TN—S接地、接零保护系统。

即具有专用保护零线（PE线）、电源中性点直接接地的220/380V三相五线制系统。

3.施工现场的临时用电必须按照“三级配电二级保护”设置。

4.施工现场的用电设备必须实行“一机、一闸、一漏、一箱”制，即每台用电设备必须有自己专用的开关箱，专用开关箱内必须设置独立的隔离开关和漏电保护器。

二、配电室的安全技术要点1.施工现场配电室位置应靠近电源，周边道路畅通，进、出线方便，并避开污染源的下风侧。

尽量靠近负荷中心，以减少线路的长度和导线的截面积，提高配电质量，便于维护。

2.配电室和控制室应能自然通风，并应采取措施防止雨雪和小动物出入；成列的配电屏（盘）和控制屏（台）两端应与重复接地及保护零线做电气连接。

3.配电屏（盘）正面的操作通道宽度单列布置不小于l.5m，双列布置不小于2m，配电屏（盘）后的维护通道宽度不小于0.8m，侧面的维护通道不小于lm；配电室的顶棚距地面不低于3m；配电室内设值班或检修室时，该室外距配电屏（盘）的水平距离应大于lm，并应有屏障隔离；配电室内的裸母线与地面垂直距离小于2.5m时，应采取遮栏隔离，遮栏下面通行道的高度不小于l.9m；配电装置的上端距顶棚不小于0.5m。

4.配电屏（盘）上的各配电线路应编号，并标明用途标记；配电屏（盘）或配电线路维修时，应悬挂停电标志牌，停、送电必须由专人负责。

5.配电室的建筑物和构筑物的耐火等级应不低于3级，室内应配置砂箱和绝缘灭火器；母线均应涂刷成有色油漆；配电室的门向外开，并配锁，专人保管。

《电业安全工作规程水电厂动力部分》讲义


二、保证安全的组织措施(工作票制度4)
工作间断、试运和终结制度 每日收工，应清扫现场，开放已封闭的通道，工作票仍由负责人执存（不需要交给运行值班人员，此与电气票规定不同）。 对需要经试运检验检修质量后方能交工的工作，或工作中间需要启动检修设备时，如不影响其他工作班组安全措施范围的变动，应按下列条件进行： 1、试运前将全体工作人员撤至安全地点，将所持工作票交工作许可人； 2、许可人认为可以进行试运时，应将试运设备检修工作票有关安全措施撤除，检查所有工作人员确已撤出检修现场后，在确认不影响其他作业班组安全的情况下，进行试运。 3、若检修设备试运将影响其他作业班组安全措施范围的变动和其他作业班组人员安全时，只有将所有作业班组全体人员撤离至安全地点，并将该设备系统的所有工作票收回时，方可进行试运。 4、试运后工作班需继续工作时，应按下列条件进行： 5、许可人按工作票要求重新布置安全措施并会同工作负责人重新履行工作许可手续后，工作负责人方可通知工作人员继续进行工作。
承、发包工程中，工作票可实行“双签发”。签发工作票时，双方工作票签发人在工作票上分别签名，各自承担本规程工作票签发人相应的安全责任。
签发工作票时，工作票签发人应将工作票有关内容向工作负责人交待清楚。
工作监护制度
对于连续（或连班）作业的工作，一个工作负责人不能连班负责者，可允许有两个或三个工作负责人相互接替，但应经过工作票签发人批准，并在工作票上注明。工作票应按班交接，各工作负责人应做好工作现场的交接。（机组大修工作中，这种情况很多，所以特别规定）
二级动火区，是指一级动火区以外的所有防火重点部位或场所以及禁止明火区。
一级动火工作票的有效期为24h，二级动火工作票的有效期为120h。
1
2
3
4
5

施工用电安全讲义讲稿

居安思危 杜渐防微
施工用电线路安全要求-2
5、无法保证规定的电气安全距离，必须采取防护措施 。 如果由于在建工程位置限制而无法保证规定的电气 安全距离，必须采取设置防护性遮拦、栅栏，悬挂 警告标志牌等防护措施，发生高压线断线落地时， 非检修人员要远离落地10m以外，以防跨步电压危 害。
居安思危 杜渐防微
×√ 居安思危 杜渐防微
配电箱及开关箱安全要求-4
8. 配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色 标志应按要求配置并排列整齐；导线分支接头不得采用螺栓连接，应 采用焊接并绝缘包扎，不得有外露带电部分。
9. 电箱之间的距离不宜太远。 分配电箱与开关箱的距离不得超过30m。开关箱与固定式用电设备的水 平距离不宜超3m。
居安思危 杜渐防微
电气伤害之触电事故：
电对人体造成伤害的形式 1、电击：电流通过人体内部，
破坏人的心脏、神经系统、肺部的 正常工作造成的伤害。由于人体触 及带电的导线、漏电设备的外壳或 其他带电体，以及由于雷击或电容 放电，都可能导致电击。
2、电伤： 电伤是电流的热效
应、化学效应或机械效应对人体造 成的局部伤害，包括电弧烧伤、烫 伤、电烙印、皮肤金属化、电气机 械性伤害、电光眼等不同形式的伤 害。
手持式电动机具使用安全要求-2
4. 手持电动工具应配备装有专用的电源开关和漏电 保护器的开关箱，严禁一台开关接两台以上设备 ，其电源开关应采用双刀控制。
5. 手持电动工具开关箱内应采用插座连接，其插头 、插座应无损坏，无裂纹，且绝缘良好。
6. 使用手持电动工具前，必须检查外壳、手炳、负 荷线、插头等是否完好无损，接线是否正确（防 止相线与零线错接）；发现工具外壳、手柄破裂 ，应立即停止使用并进行更换。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

总漏电开关和开关箱中漏电开关。 ﹙8．2．10开关箱中漏电保护器的额定漏电动作电流应 10开关箱中漏电保护器的额定漏电动作电流应 不大于30mA 额定漏电动作时间应不大于0 1s。 不大于30mA ，额定漏电动作时间应不大于0．1s。使用 于潮湿场所的漏电保护器应采用防溅型产品， 于潮湿场所的漏电保护器应采用防溅型产品，其额定漏电 动作电流应不大于15mA 动作电流应不大于15mA 。﹚ （8．2．11 总配电箱中漏电保护器的额定漏电动作电流 应大于30mA，额定漏电动作时间应大于0 1s， 应大于30mA，额定漏电动作时间应大于0．1s，但其额 定漏电动作电流与额定漏电动作时间的乘积不应大于 30mA 30mAs。） 3、TN-S接零系统保护系统，根据规范中5.3.2条。 TN- 接零系统保护系统，根据规范中5.3.2条 TN系统中的保护零线除必须在配电室或总配 （5．3．2 TN系统中的保护零线除必须在配电室或总配 电箱处做重复接地外，还必须在配电系统的中间处和末端 处做重复接地。 在TN系统中，保护零线每一处重复接地装置的接地电阻 TN系统中，保护零线每一处重复接地装置的接地电阻 值不应大于10 。在工作接地电阻值允许达到10 值不应大于10 。在工作接地电阻值允许达到10 的电力 系统中，所有重复接地的等效电阻值不应大于10 系统中，所有重复接地的等效电阻值不应大于10 。）
配电箱、开关箱外形结构应能防雨、防尘。 配电箱、开关箱内的电器必须可靠、完好，
严禁使用破损、不合格的电器。 总配电箱的电器应具备电源隔离，正常接 通与分断电路，以及短路、过载、漏电保 护功能。电器设置：应符合下列原则：
1、三级配电、两级保护 （1）三级配电即总配电箱、分配电箱和开关箱。 （2）两级保护主要是指漏电保护，要求在总配电
6设计防雷装置； 7确定防护措施； 8制定安全用电措施和电气防火措施。
（二）（3.1.3）临时用电工程图纸应单独 （二）（3.1.3）临时用电工程图纸应单独
绘制，临时用电工程应按图施工。
（三）（3.1.4）临时用电组织设计及变更 （三）（3.1.4）
必须履行“编制、审核、批准”程序， 时，必须履行“编制、审核、批准”程序， 由电气工程技术人员组织编制， 由电气工程技术人员组织编制，经相关部 门审核及具有法人资格企业的技术负责人 批准后实施。 批准后实施。变更用电组织设计时应补充 有关图纸资料。 有关图纸资料。
配电箱的电器安装板上必须分设N线端子板 配电箱的电器安装板上必须分设N
和PE线端子板。N线端子板必须与金属电 PE线端子板 线端子板。 器安装板绝缘；PE线端子板必须与金属电 器安装板绝缘；PE线端子板必须与金属电 器安装板做电气连接。 器安装板做电气连接。 进出线中的N线必须通过N线端子板连接； 进出线中的N线必须通过N线端子板连接； PE线必须通过 PE线端子板连接。 PE线必须通过 PE线端子板连接 线端子板连接。
Байду номын сангаас 4、防雷接地：防雷装置的接地，冲击接地电阻小
于30欧姆，塔吊，脚手架高于32米应防雷。 30欧姆，塔吊，脚手架高于32米应防雷。 5、保护接地：用电设备正常且不带电的金属外壳 与接地装置联接。 6、保护接零是指设备金属外壳与零线连接叫保护 接零。 7、重复接地是指在保护零线上再作的接地叫重复 接地，接地电阻小于10欧姆。 接地，接地电阻小于10欧姆。
8、TT、TN、IT TT、TN、 第一个字母表示变压器中性点对地关系：I表示不接地，T 第一个字母表示变压器中性点对地关系：I表示不接地，T
表示直接接地。 第二个字母表示用电设备金属外壳采用的保护方式：T 第二个字母表示用电设备金属外壳采用的保护方式：T表 示采用保护接地，N 示采用保护接地，N表示采用保护接零。 TT：保护接地。 TT：保护接地。 TN：保护接零（TN-C、TN-C-S、TN-S）。 TN：保护接零（TNTNTNIT：变压器中性点不接地，保护接地。 IT：变压器中性点不接地，保护接地。 9、TN-S系统即三相五线制，现场主要看进箱电源线有无 TN专用保护零线（PE线），出箱电源线到设备上有无引出PE 专用保护零线（PE线），出箱电源线到设备上有无引出PE 线。
二、用电技术原则
1、三级配电系统 2、两级漏电保护系统 3、TN-S接零保护系统 TN-
三、临时用电方案
（一）、（3.1.2）施工现场临时用电应包括下列内容 （一）、（3.1.2）施工现场临时用电应包括下列内容 1、现场勘测； ； 2、 确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向； 3、 进行负荷计算； 4、 选择变压器； 5、 设计配电系统： 1)设计配电线路，选择导线或电缆； 1)设计配电线路，选择导线或电缆； 2)设计配电装置，选择电器； 2)设计配电装置，选择电器； 3)设计接地装置； 3)设计接地装置； 4)绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统 4)绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统 接线图、接地装置设计图
ＴＮ系统：电源变压器中性点接地，设备
外露部分与中性线相连。 ＴＴ系统：电源变压器中性点接地，电气 设备外壳采用保护接地。 ＩＴ系统：电源变压器中性点不接地（或 通过高阻抗接地），而电气设备外壳采用 保护接地。
六、配电箱、开关箱
1、配电箱、开关箱应有名称、用途、分路
标记及系统接线图。 2、配电箱、开关箱中的漏电保护器宜选用 无辅助电源型(电磁式) 无辅助电源型(电磁式)产品，或选用辅助电 源故障时能自动断开的辅助电源型(电子式) 源故障时能自动断开的辅助电源型(电子式) 产品。当选用辅助电源故障时不能自动断 开的辅助电源型(电子式) 开的辅助电源型(电子式)产品时，应同时设 置缺相保护。
配电箱、开关箱内的连接线必须采用铜芯绝缘导
线。导线绝缘的颜色标志应按本规范第5 线。导线绝缘的颜色标志应按本规范第5．1．11 条要求配置并排列整齐；导线分支接头不得采用 螺栓压接，应采用焊接并做绝缘包扎，不得有外 露带电部分。 配电箱、开关箱的进、出线口应配置固定线卡， 进出线应加绝缘护套并成束卡固在箱体上，不得 与箱体直接接触。移动式配电箱、开关箱的进、 出线应采用橡皮护套绝缘电缆，不得有接头。
漏电保护器应按产品说明书安装、使用。
3 当总路设置总漏电保护器时，还应装设总隔离
开关、分路隔离开关以及总断路器、分路断路器 或总熔断器、分路熔断器。当所设总漏电保护器 是同时具备短路、过载、漏电保护功能的漏电断 路器时，可不设总断路器或总熔断器。 4 当各分路设置分路漏电保护器时，还应装设总 隔离开关、分路隔离开关以及总断路器、分路断 路器或总熔断器、分路熔断器。当分路所设漏电 保护器是同时具备短路、过载、漏电保护功能的 漏电断路器时，可不设分路断路器或分路熔断器。
四、外电防护
1、外电线路下方不得施工，不得建造临时
建筑设施，不得堆放构件、材料等，这里 不存在防护问题。
2、当在架空线路一侧作业时，必须保持安全距离：
外电线路电压 1KV以下 1-10KV 35-110KV
最小安全操作 距离
4米
6米
8米
现场一般是1KV以下和1-10KV线路电压，高 现场一般是1KV以下和1 10KV线路电压，高
关以及总断路器、分路断路器或总熔断器、 分路熔断器。
开关箱必须装设隔离开关、断路器或熔断
器，以及漏电保护器。当漏电保护器是同 时具有短路、过载、漏电保护功能的漏电 断路器时，可不装设断路器或熔断器。隔 离开关应采用分断时具有可见分断点，能 同时断开电源所有极的隔离电器，并应设 置于电源进线端。当断路器是具有可见分 断点时，可不另设隔离开关。
3、配电箱、开关箱应采用冷轧钢板或阻燃
绝缘材料制作，钢板厚度应为1 绝缘材料制作，钢板厚度应为1．2～ 2．0mm，其中开关箱箱体钢板厚度不得小 0mm，其中开关箱箱体钢板厚度不得小 于1．2mm，配电箱箱体钢板厚度不得小于 2mm，配电箱箱体钢板厚度不得小于 1．5mm，箱体表面应做防腐处理。 5mm，箱体表面应做防腐处理。
低一般是电杆上标明，另外如果是四根线 为低压线，三根线为高压线。城市市区附 近一般高压线为10KV 近一般高压线为10KV。 10KV。
3、起重机严禁越过无防护设施的外电架空
线路作业。在外电架空线路附近吊装时， 起重机的任何部位或被吊物边缘在最大偏 斜时与架空线路边线的最小安全距离应符 合
起重机与架空线路边线的最小安全距离
（四）（3.1.5）临时用电工程必须经编制、 3.1.5）临时用电工程必须经编制、
审核、批准部门和使用单位共同验收， 审核、批准部门和使用单位共同验收，合 格后方可投入使用。 格后方可投入使用。
审查用电方案是否符合用电三 项技术原则
1、三级配电系统：总配电箱、分配电箱、开关箱。 三级配电系统：总配电箱、分配电箱、开关箱。 2、两级漏电保护系统，根据规范中8.2.10和8.2.11条选择 、两级漏电保护系统，根据规范中8.2.10和8.2.11条选择

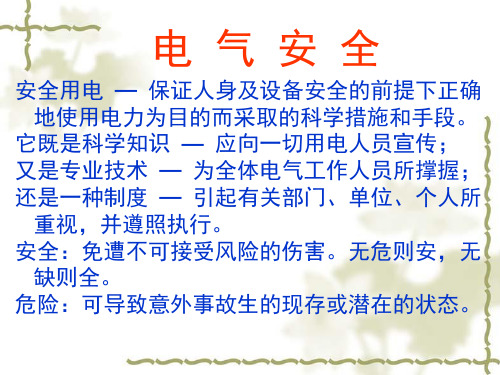

一、电气安全
触电事故可分为直接触电和间接触电。 1、直接触电是指直接接触或过分接近正常运行的
带电体而发生的触电。 防止直接触电的安全技术措施有：绝缘、屏护、 间距、漏电保护装置、安全电压等。 2、间接触电是指触及正常时不带电而发生故障时 带电的金属导体而发生的触电。 防止间接触电的安全技术措施有：保护接地、保 护接零、双重绝缘、电气隔离、等电位环境、不 导电环境、漏电保护装置、安全电压等。
1．7 2．0 2．5 4．0 5．0 6．0
五、接地与接零保护系统
1、接地就是将电气设备的某一可导电部分与大地
之间用导电体做电气连接。 2、接地装置包括接地体和接地线。接地体分为自 然接地体和人工接地体。 自然接地体：利用各种金属构件、金属井管、钢 筋混凝土建筑物的基础等做接地体。 人工接地体：人工专门埋设接地体。 接地线：用作连接电气设备和接地体的导体称为 接地线。 3、工作接地：变压器中性点接地即为工作接地。
