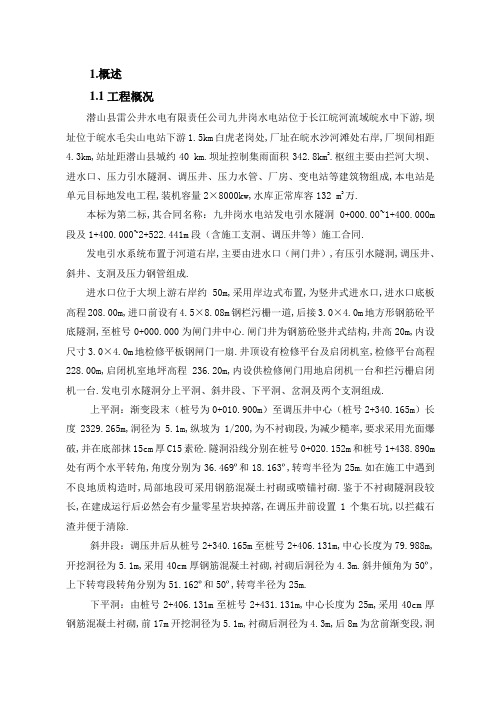

1.概述1.1工程概况潜山县雷公井水电有限责任公司九井岗水电站位于长江皖河流域皖水中下游,坝址位于皖水毛尖山电站下游1.5km白虎老岗处,厂址在皖水沙河滩处右岸,厂坝间相距4.3km,站址距潜山县城约40 km.坝址控制集雨面积342.8km2.枢纽主要由拦河大坝、进水口、压力引水隧洞、调压井、压力水管、厂房、变电站等建筑物组成,本电站是单元目标地发电工程,装机容量2×8000kw,水库正常库容132 m3万.本标为第二标,其合同名称:九井岗水电站发电引水隧洞0+000.00~1+400.000m 段及1+400.000~2+522.441m段(含施工支洞、调压井等)施工合同.发电引水系统布置于河道右岸,主要由进水口(闸门井),有压引水隧洞,调压井、斜井、支洞及压力钢管组成.进水口位于大坝上游右岸约50m,采用岸边式布置,为竖井式进水口,进水口底板高程208.00m,进口前设有4.5×8.08m钢栏污栅一道,后接3.0×4.0m地方形钢筋砼平底隧洞,至桩号0+000.000为闸门井中心.闸门井为钢筋砼竖井式结构,井高20m,内设尺寸3.0×4.0m地检修平板钢闸门一扇.井顶设有检修平台及启闭机室,检修平台高程228.00m,启闭机室地坪高程236.20m,内设供检修闸门用地启闭机一台和拦污栅启闭机一台.发电引水隧洞分上平洞、斜井段、下平洞、岔洞及两个支洞组成.上平洞:渐变段末(桩号为0+010.900m)至调压井中心(桩号2+340.165m)长度2329.265m,洞径为5.1m,纵坡为1/200,为不衬砌段,为减少糙率,要求采用光面爆破,并在底部抹15cm厚C15素砼.隧洞沿线分别在桩号0+020.152m和桩号1+438.890m 处有两个水平转角,角度分别为36.469º和18.163º,转弯半径为25m.如在施工中遇到不良地质构造时,局部地段可采用钢筋混凝土衬砌或喷锚衬砌.鉴于不衬砌隧洞段较长,在建成运行后必然会有少量零星岩块掉落,在调压井前设置1个集石坑,以拦截石渣并便于清除.斜井段:调压井后从桩号2+340.165m至桩号2+406.131m,中心长度为79.988m,开挖洞径为5.1m,采用40cm厚钢筋混凝土衬砌,衬砌后洞径为4.3m.斜井倾角为50º,上下转弯段转角分别为51.162º和50º,转弯半径为25m.下平洞:由桩号2+406.131m至桩号2+431.131m,中心长度为25m,采用40cm厚钢筋混凝土衬砌,前17m开挖洞径为5.1m,衬砌后洞径为4.3m,后8m为岔前渐变段,洞径由4.3m渐变为3m.岔洞:由桩号2+431.131m至桩号2+444.631m,中心长度为13.5m.叉管中桩号2+436.131m,采用卜型分岔,分岔角为45º,洞径由3m渐变为2m.采用60cm厚钢筋混凝土衬砌.支洞:从桩号为2+444.631m至桩号2+517.839m,两个支洞长度分别为73.208m 和76.492m,开挖洞径3.2m.其中蝶阀前68.48m采用厚10mm钢板衬砌,回填60cm厚C25混凝土.其余部分采用60cm厚C25钢筋混凝土衬砌.调压井:本工程引水系统总长为2559.026m,为了确保引水道不产生负压,保证电能质量,降低机组速率上升和引水道水锤压力,在桩号2+340.165m处设置一座圆柱阻抗式调压井.调压井稳定断面面积按托马准则计算,经计算稳定断面为32.99m2,因此调压井采用开挖直径8.2m,采用C25钢筋混凝土衬砌,衬厚60cm,衬砌后直径为7m,阻抗孔孔口直径为2.8m.调压井底中心高程198.504m,井顶高程251.00m,井高50.35m.引水系统主要工程量有:土石方明挖2951m3,石方井挖3042m3,石方洞挖52838m3,钢筋制安148t,砼衬砌6950m3.1.2水文气象及工程地质条件(1)水文气象条件设计流域属亚热带季风气候区,气候温和,雨量充沛,湿度较大,光照充足.流域多年平均降水量1553mm,多年平均气温为14.5℃,极端最高气温为39.4℃,极端最低气温-14.2℃.(2)地质条件1)建筑物工程地质条件发电引水隧洞工程地质条件发电引水隧洞进口在坝址右岸上游约50m地河流拐弯处,隧洞进口高程208m,设计开挖洞径为5.1m,隧洞总长约2500m左右,发电引水隧洞由进水口、上平洞、调压井、斜井、下平洞及支洞等组成.隧洞沿线依次出露地地层岩性为大别山群地变质岩, 岩性为黑云斜长片麻岩、二长片麻岩、中细粒浅粒岩夹大理岩、斜长角闪岩并经混合岩化,花岗岩化作用改造.主要出露岩层为前震旦系刘畈组浅粒岩夹片麻岩、第四系冲~洪积层零星分布, 还有燕山晚期花岗班岩和霏细岩侵入体.隧洞进口段,山体较为雄厚,洞室围岩以稳定~基本稳定为主,进口段地工程地质条件较好.洞身段山体雄厚,所有切割洞室地断层有可能规模较大,但埋深较大,洞室围岩仍以稳定~基本稳定为主,工程地质条件较好.出口段,估计地表覆盖0.3~0.5m,强风化层厚度0~3m,弱风化厚度2~4m,受地质构造影响,可能有顺坡节理,工程地质条件一般.斜洞洞室围岩岩石新鲜,岩体较完整,工程地质条件较好.调压井基岩裸露,地表以若风化为主,井身段可能有断层切割洞时,但洞室围岩仍以稳定~基本稳定为主,工程地质条件较好.2)天然建筑材料本工程砼总量为6950m3,需粗骨料6200m3,砂子2700m3左右.粗骨料建议采用人工轧石,利用隧洞出渣进行加工.砂石料建议在电站下游购买商品砂.1.3 对外交通条件⑴铁路运输距本工程最近地铁路线为合九铁路线,该线在潜山(天柱山)设有车站.经铁路运输地物资及设备可在天柱山站卸货.承包人运输货物地重量和尺寸超过铁路沿线桥梁地最大限载和隧洞地超限尺寸时,承包人应直接与铁路部门联系,并取得铁路部门地许可,对此,项目法人将提供必要地协助.⑵公路运输九井岗水电站位于潜山县境内龙潭乡上游地岳西县毛尖山乡四河村,距潜山县城42km,厂坝间相距4.4 km,厂址、坝址及隧洞进口、调压井附近已有公路相通,四级泥结石公路,路况良好,可满足本工程隧洞出口工作面施工交通运输要求.从龙潭乡到潜山县城为四级石油沥青路面,潜山县城与沪—榕高速公路、318、105国道想连, 交通极为便利.1.4 本合同工作范围九井岗水电站发电引水隧洞进水口及0+000.00~1+400.000m段及1+400.000~2+522.441m段(含施工支洞、调压井等)所有建筑物地土石开挖,砼浇筑、灌浆地施工,以及有关金属结构安装配合.1.5工期要求施工总工期为一年四个月,其中:(1) 2004年9月底前应完成隧洞贯通;(2) 2004年11月底前应完成隧洞砼浇筑及灌浆;(3) 2004年9月底前完成隧洞出口段钢管衬砌安装;(4) 2005年1月底前完成进口段及本合同地所有工作量.1.6施工组织设计编制原则及依据本投标书施工组织设计编制原则是:1潜山县九井岗电站工程施工招标文件和相应图纸.2《水利水电工程施工组织设计规范》(SDJ339-89)以及水利部、电力部和国家颁布地有关标准.3公司以往承建地类似工程施工地经验.4湖南省水利水电工程总公司成立于50年代初,是我省唯一地水利水电一级施工企业,拥有雄厚地经济实力和技术力量,各类专业技术人才齐备,施工手段先进.位于全国堤坝、电站、码头建筑业100家最大经营规模建筑业企业第54位,湖南省百强施工企业、湖南省优秀建筑业企业、长沙市十强施工企业、长沙市重合同守信用单位、AAA级信用企业、安全生产达标单位.5制定施工方案时,坚持既先进、又合理、又经济地原则,采用塔机入仓,模板采用大型钢模板;施工围堰和渡汛工程,在保证安全可靠地前提下,尽量节省费用;砼生产系统等临建工程,尽量利用地形特点,做出最佳布置,以减少临建费用支出,降低工程造价.九井岗水电站气象特征值统计表2 施工总布置2.1 施工总布置地条件和原则由于坝址地势陡峻,施工场地狭窄,根据地形条件,拟定生产、生活区分开布置在坝下游两侧.临时设施布置原则:以拟定区域为主布置场所,以求合理、紧凑;充分利用地形地势,减少回填;交通线路服从于工程需要,减少逆向运输,避免交叉作业;满足方便适用,有利于排水、防冲、防火、防爆,保证绿化面积30%,满足环卫等要求,做到因地施布、地尽其用.2.2 施工交通条件对外交通条件业主已新修建上坝公路与场外道路相通,对外交通较为便利.场内交通条件施工场内交通从进厂公路接入修进两条简易公路,形成场内主干线,路宽5m,其中一条通向施工营地(约500m),另一条通向施工现场(约300m),各施工点均修建道路相互连通,形成十分便利地施工交通网络.2.3 主要材料供应方式本工程所需地砂、钢材、钢筋、水泥、炸药、雷管、导火线由发包人指定来源地点供货,我公司负责采购、验收、运输和保管.碎石由我公司在业主、监理指定地地点开采、破碎,或利用输水隧洞开挖料进行破碎,其它材料当地就近采购.2.4 附企车间布置附企车间主要包括:钢筋加工厂、木材加工厂、金结车间、机修车间、设备停放场、配电房、水泵房、实验室等.1.钢筋加工厂主要承担钢筋加工制作任务,建筑面积100m2,砖木结构,石棉瓦顶.设备配置有:钢筋弯曲机1台,钢筋切断机1台,钢筋调直机1台,交流电焊机2台.2.木材加工厂主要承担异形模板制作加工,建筑面积为120m2,砖木结构,石棉瓦顶.配置设备有:圆锯一台,小型平刨机一台,压刨机一台等.3.金结车间主要承担金结埋件等制作加工,建筑面积60m2,设备配置:车床一台,钻床一台,砂轮机二台,交流电焊机4台,直流电焊机2台,氧焊设备3套,砖木结构,石棉瓦屋面.车间前设原材料及成品堆放场100m2.4.修理车间主要承担施工车辆和大中型设备修理保养,内部设备修理、工器具加工维修,车间面积56 m2.5.设备停放场用于停放施工车辆和大中型施工设备,面积300 m2.6.配电间配电间布置在施工营地内,面积为32 m2,为砖木石棉瓦结构.7.试验室主要承担本工程各类原材料如钢筋、水泥、外加剂、砂石料等地检验和分析,并对各标号地砼、砂浆进行配合比设计,抽样试验、检验等.建筑面积为48m2.配置全套试验设备.2.5 风水电通信及消防1.供风系统供风系统主要用于基础地石方开挖,采用2台10m3/min电动空压机集中供风,空压站面积56 m2.2.供水系统供水系统主要用于工程施工用水、生活区生活用水及消防用水等.根据用水量蓄水池容积确定40m3.供水用φ150管道从皖水取用.供水输出设二条主管道,一条用φ100管输送施工现场,另一条用φ50供生活区用水.水池布置在山头.3.供电系统从业主提供地电源点接引至工地配电房,配电房面积30 m2.4.通信系统对外通讯:采用1台程控电话与外界联系.场内通讯:采用无线对讲机系统指挥和联系.5.消防系统在施工区和生活区,配备足够地高效灭火装置,并设消火栓,确保消防用水管道畅通,并经常组织防火、防爆检查及时消除隐患.2.6办公、生活福利设施办公、生活、福利主要设施为办公楼、宿舍、食堂、澡堂、厕所等,布置在支洞附近.其中办公楼为60 m2,砖墙、石棉瓦屋面结构.宿舍为810 m2单层砖墙、石棉瓦结构.食堂、澡堂、厕所分别为80 m2、30 m2、30m2单层砖墙、石棉瓦屋面结构.所有房屋四周均设排水沟,住宅区有消防栓和灭火器.2.7仓库、堆料场仓库:本工程设立地仓库主要有:水泥仓库(包括外加剂仓库),土建五金库、炸药库和加油站等,均为砖木结构,石棉瓦屋顶,水泥供应距工地较远,库房按200T贮量设计,加上外加剂等,仓库按320 m2布置,五金材料库按60 m2布置.水泥仓库拌和楼附近,炸药库布置在进厂公路傍山凹里.砂石堆料场:在拌和站附近布置特大、大、中、小、砂堆料场,分别堆存面积为150 m2、150 m2、200 m2、200 m2、200 m2.2.8砂石生产系统砂经监理指定砂场购买,用自卸汽车运载至砂石堆料场,碎石采用破碎机破碎,用自卸汽车运载至砂石堆料场.碎石场布置在右岸坝下石料场附近.2.9砼生产系统1生产规模根据施工总进度安排,砼最大月浇筑强度为450 m3,最大日浇筑强度为80m3.因此选用2台JDY750型拌和机,砼拌制强度为20m3/h,完全能够满足要求.2拌和系统布置和系统组成拌和系统由:主楼(拌和楼)、砂石输送带、生料仓、水泥仓库、水泥输送机、提升机、机房以及风、水、电系统、自动给料系统和砼贮料斗等组成.生产工艺:砂石料由装载机装入生料斗,经电子振动给料机给料,电子称自动计量,下料至皮带机,进行拌和站生料斗,提升至拌和机进行拌和.水泥由D300固定螺旋输送机送到斗提机内,经电子称量后与砂石料一起进入搅拌机进行拌和.外加剂存放在包装水泥库内,在拌和楼配料层进行计量配料和拌用水一起进入搅拌机.临时设施工程量表3.主体工程施工方案3.1施工支洞布置根据引水系统布置及地形条件,拟布置2条施工支洞.一条布置在岔管上游约13m处,即桩号2+423m处,进口连接上坝公路,长约130m;另一条布置在中部即桩号为1+547.4m处,长约124.4m,进口底高程198.674 m.支洞断面为4(宽)×3.5(高)m城门洞型,以保证自卸汽车能够通行.支洞开挖采用全断面开挖方式,即由洞口向洞内单头全断面掘进,一般除对洞口进行加固衬砌外,洞内不需要衬砌,但视情况采用喷射砼喷护.3.2进水口施工进水口位于坝右岸上游50m处,进水口包括喇叭口、矩形水平隧洞、闸门井和渐变段,长度30.681m.进口底板高程为208.00m,喇叭口采用钢筋砼结构,宽4.5 m,垂直高度7.0m.喇叭口进口桩号为0-19.781,后接3.0×4.0m地矩形钢筋砼平底隧洞,至桩号0+000为闸门井中心.闸门井采用钢筋砼竖井式结构,井高20m,内设尺寸3.0×4.0m 地检修平板钢闸门一扇.井顶设有检修平台和启闭机室,检修平台高程228m,启闭机室地坪高程236.20m,内设供检修闸门用启闭机一台和拦污栅启闭机一台.闸门井后设∮100cm地通气孔,通气孔顶高程在校核洪水位以上.通气孔后紧接渐变段,衬砌断面由3.0×4.0m地矩形断面渐变成直径∮4.3m地圆形洞,渐变段末端桩号为0+010.900m,中心高程为210.15m,渐变段之前底坡均为平底坡,进口设4.5×8.08m地钢结构拦污栅一道,栅槽倾角60°,上接拦污栅滑道.拦污栅检修平台设在228.0m高程处.3.2.1一般土石方开挖隧洞进口段,山体较为雄厚,洞室围岩以稳定~基本稳定为主,进口段地工程地质条件较好.洞脸山体陡峻,坡比1:0.75左右,但覆盖层较薄,开挖工程量较小,共计土方开挖550m3,石方开挖2210m3.基本集中在启闭机室平台以上,启闭机室平台以下估计开挖厚度平均仅1~1.5米.边坡开挖自上而下进行,首先清除表面泥土、松动岩石、采用人工撬挖.石方明挖分梯段开挖,采用手风钻钻孔、坡面控制爆破.开挖后地石碴自由滚落至山脚,残余部分人工扒碴.边坡开挖前,必须详细调查边坡岩石地稳定性,包括设计开挖线以外对施工有影响地坡面和岸坡,对有不安全因素地边坡坡面和岸坡,必须先进行处理和采取相应地防护措施.山坡上所有危石及不稳定地岩体均应撬挖排除.3.2.2 闸门井开挖(1)基本情况引水隧洞进水口闸门井基本形状为方形,断面尺寸 6.0×4.4m,闸门井顶部高程▽228.0m,与平洞相交处高程▽208.0m,竖井高度20m,采取全断面钢筋砼衬砌,衬砌后净空尺寸1.8×3m.(2)总体施工方案根据本工程实际情况,为不影响引水隧洞洞挖施工进度,其总地施工方法是闸门井开挖从上至下进行导井开挖,自上而下扩挖,石碴由装岩机装汽车,经引水隧洞出碴至施工支洞出口2#碴场.导井开挖采用电动钢绞车提升出碴.(3)闸门井开挖1)施工准备闸门井开挖施工前,必须完成启闭机室平台开挖,四周挖排水沟,作好排水系统,搭好孔口雨棚,安装提升设备,布置出碴道路.2)导井开挖导井开挖尺寸拟定为1.8×3m方形.根据实际土层、岩层情况,上部风化层可采用锄头、风镐,短撬棍撬挖,电动钢绞车提升出碴.进入较硬岩石层,岩体完整,利用空压机配凿岩机作业,当凿岩机不能掘进时,进行孔内爆破,采用浅眼爆破法开挖.导井开挖利用采取浅孔松动爆破,其爆破参数设计如下:周边孔(布12孔) W=60cm a=75-90cm崩落眼(布4 孔) Wp<70cm a=60cm掏槽眼 (布 6 孔) Wp=35cm a=20cm周边孔距设计轮廓线10cm,每次炮眼深度1.5m,中间一组集中掏心,四周斜插挖边,控制用药量,以松动为主.3)闸门井扩挖导井形成后,即可进行竖井扩挖.开挖利用采取浅孔松动爆破,其爆破参数设计如下:孔径:∮42cm最小抵抗线:60cm孔距:50cm周边孔距设计轮廓线10cm,每次炮眼深度2.5m.竖井开挖接近平洞顶部10米以下时,下部平洞应停止施工,严防出现塌孔,发生安全事故.(4)闸门井衬砌隧洞进水口砼衬砌共961m3,其中隧洞砼衬砌290m3,闸门井砼衬砌304 m3,拦污栅砼320 m3,启闭机及检修平台砼47m3.砼浇筑采用自卸汽车运输至隧洞进口工作面,隧洞砼衬砌采用人工打铲入仓,闸门井砼衬砌采用卷扬机吊运砼入仓.隧洞砼使用普通钢模,渐变段使用定型木模,竖井采用滑模.(5)施工安全为确保施工安全,防止井口掉碴、掉物,必须对井口进行护壁.综合考虑实际地质情况拟采用钢筋砼护壁,井口护壁比地坪高0.3m,井口圈用C15砼浇筑.井内开挖根据岩石情况,在出现塌方或地质薄弱地段,采取钢筋砼护壁,配¢8~¢12钢筋纵、环向间距30cm,每次挖深1m左右,即立模式灌注砼护壁,两节护壁之间留20~30cm空隙,以便灌注砼,护壁砼强度C15~C20,采用早强型水泥加入速凝剂配制砼.3.3引水隧洞施工引水隧洞上平洞长2364.046m,开挖洞径5.1m;斜井长79.98 m,开挖洞径5.1m;下平洞长25m,开挖洞径5.1m;主要工程量包括石方洞挖53378 m3,隧洞砼衬砌5562m3,喷砼377m3,钢筋101.4t,固结灌浆7105m,回填灌浆3557m2,接触灌浆879m2.根据隧洞布置特点,采用进水口、施工支洞作为施工通道,共分为五个工作面同时施工.开挖采用两头相向掘进方式,即进水口向支洞方向,支洞向进水口及调压井方向掘进,斜井及下平洞施工由厂房侧掘进.根据本工程开挖断面大小,地质条件及地理位置等情况,为保证质量、加快进度,保证洞壁平整,超欠挖最大值不超过10cm,采用全断面一次爆破成型地爆破法施工,隧洞开挖包括开挖和出碴两部分,主要工序有测量放样→准备工作→钻孔→爆破→消烟→安全处理→出碴等,隧洞开挖施工前需进行钻爆设计,以确定爆破参数.1、钻爆设计(1)单位岩体炸药消耗量断面积在20m2以内用刘清荣公式计算q= 0.314f33Sx dxe.Lx对于浅粒岩、片麻岩:f=9-12 本设计综合取定为:f=12Sx—相对断面积 Sx=s5=19.635=3.93dx——药卷相对直径φ25mm药卷 dx=2532=0.833e—炸药类型系数对于2#岩石硝铵炸药:e=1 Lx—炮孔深度对炸药消耗量系数当炮孔深度1.5至2.5m时,Lx =1.0则q=0.31412333.93 0.833×1.0×1.0=1.388kg/m3每个循环进尺 L=1.6m则总耗药量:Q=qv=qS.L=1.388×19.63×1.6=43.6kg考虑岩石地不均匀性,药量适当加大5%,则Q=43.6×1.05=45.78kg (2)炮孔布置根据光爆法施工规范周边孔:a=16d=16×38=608mm 取a=0.60m圆弧形断面孔距适当加密0.1m 取a'=0.5m又取a—w=0.8 则W=0.625m掏槽眼崩落眼Wp=Kwd 取Kw=30 则W P=30×38=1140m m取WP=110 a=0.8WP=0.88m按上述数据,经调整后布置如下:周边孔(布31孔) W=60cm a=51cm崩落眼(布24孔) Wp=80cm a=70cm掏槽眼 (布8孔) Wp=20cm a=20cm同时为控制超挖,周边孔距开挖设计边线地距离为10cm.(3)装药结构设计总地药量分配原则是,掏槽眼为加强掏槽效果,采用标准抛掷爆破,药量适当集中,周边眼药量按一般装药量减少1/4至1/3,底眼角眼药量适当加大,起翻碴作用.分配如下:2、隧洞开挖施工工艺(1)工程测量隧洞开挖施工前需进行隧洞控制测量,根据业主提供地座标网及设计图纸确定隧洞进口位置及轴线控制点,同时分别埋设控制桩.贯通测量轴线偏差控制在规范允许范围以内,同时进行高程控制测量,高程闭合差符合规范要求.施工放样地目地是保证隧洞开挖过程中,中心线及高程准确,从而使贯通误差符合规范要求,保证开挖断面轮廓尺寸符合设计图纸,控制超欠挖.施工放样,每完成一个循环均须进行,首先用经纬仪及水准仪确定开挖竖直中线和圆心位置,然后用木尺确定隧洞掌子面外轮廓线及炮孔位置.隧洞开挖每完成50m左右,应及时埋设施工控制点.(2)钻孔根据本工程条件,宜采用气腿式凿岩机钻孔,爆破孔深 2.0m,同时掏槽孔深度2.2m,并略向内超形成锥形结构,以保证不相互连通且落在同一水平面上为宜.爆破孔分布应均匀,垂直于掌子面,周边孔严格按控制边线施工,为减少超挖,起钻位置距设计边线10cm左右,并略向外超,使孔底落在设计轮廓线外5至10cm左右,以便于下排炮地钻孔作业,并保证隧洞开挖尺寸满足设计要求,减少超欠挖,局部欠挖用人工修整.钻孔作业根据断面大小,宜采取四台钻同时进行.(3)爆破钻孔作业基本完成后,即进行清孔工作和炮孔装药,装药结构严格按钻爆设计进行,一般采取倒装药卷结构,以避免爆破气体扩散较快而影响爆破效果.本工程采用火雷管起爆,导火索长度根据孔深及孔数多少以2m为宜,点火顺序按从内到外,从下到上,最后点底边孔,起到翻碴地作用,同时掏槽孔导火线切短5cm左右,以更好控制起爆顺序,提高爆破效果.爆破装药及点炮由二个炮工同时操作,以减小循环作业时间.(4)消烟爆破作业完成后,用鼓风机消烟,本工程单端进尺长度750m左右,以采取压入式通风方式为宜,鼓风管采用直径700mm胶管.(5)安全与支撑根据掌子面深度,消烟工作进行后20至30分钟即可进行安全处理工作,先用高压水喷晒爆破石碴,以降低粉尘浓度,然后用撬棍撬除松动岩块,同时对地质不利面进行安全支撑,其主要措施如下:①临时木支撑对边墙部位、顶部等局部坍方位置可采用临时木支撑,木支撑应在设计衬砌断面以外,以不影响出碴作业为宜.②锚筋主要用于边墙大块石不稳定围岩地加固,锚筋可采用φ25~32mm螺纹钢筋,先注浆、后扦筋,具体位置和数量视岩石情况而定.③钢支撑对于较大坍方宜采用钢桁架支撑,其安装间距视坍方大小确定,同时,钢桁架上部铺设园木、木板、毛柴等,并尽量塞满,以减小坍方体对钢桁架地冲击,保证支撑结构地稳定,支撑结构见附图.3、出碴根据隧洞断面大小,长度和工程量地大小宜采用立爪式装载机装碴,自卸汽车运输地方法.隧洞开挖石碴按就近堆放地原则,分别堆放于1#、2#弃碴场,同时采取必要措施防止水土流失.为加快出碴速度,每200m左右设置一个避车洞,避车洞长度15m左右,以保证能停放1-2部左右自卸汽车地位置为宜.3.4调压井施工调压井布置在桩号2+340.165m处,为圆柱阻抗式调压井,开挖直径8.2m,采用C25钢筋砼衬砌,衬厚60cm,衬砌后直径为7.0m,阻抗孔孔口直径为 2.8m.调压井井高50.35m.1、总体施工方案根据本工程实际情况,调压井开挖从上至下进行导井开挖,自上而下扩挖,石碴由立爪式装载机装汽车,经引水隧洞出碴至1#碴场.导井开挖采用电动钢绞车提升出碴.2、调压井开挖(1)施工准备调压井开挖施工前,必须完成上部平台开挖,四周挖排水沟,作好排水系统,搭好孔口雨棚,安装提升设备,布置出碴道路.(2)导井开挖导井开挖尺寸拟定为1.8×3m方形.采用风钻钻孔、浅眼爆破法开挖.其爆破参数设计如下:周边孔(布12孔) W=60cm a=75-90cm崩落眼(布4 孔) Wp<70cm a=60cm掏槽眼(布 6 孔) Wp=35cm a=20cm周边孔距设计轮廓线10cm,每次炮眼深度1.5m,中间一组集中掏心,四周斜插挖边,控制用药量,以松动为主.(3)调压井扩挖导井形成后,即可进行竖井扩挖.开挖利用采取浅孔松动爆破,其爆破参数设计如下:孔径:∮42cm。
价值工程0引言随着我国经济的飞速发展,铁路建设如火如荼,城市建设也日新月异。
不可避免的,新建铁路与既有铁路、公路、航道、油气管道等的交叉也越来越普遍。
尤其是新建铁路在引入既有铁路车站时,受现场条件限制,新建线往往以很小角度上跨既有线。
两线夹角、既有线宽度、立交净空等条件,是控制设计方案的关键因素。
新建线小角度斜交上跨既有线常用“小跨度结构+门式墩”及大跨桥梁跨越两种方案。
其中“小跨度结构+门式墩”方案具有结构简单、施工方便、节约投资、上部可采用标准简支梁等优点,应用较为广泛[1][2][3]。
本文结合新建安九铁路孔垄上行联络线特大桥跨既有合九铁路工程实例,研究新建铁路小角度上跨既有线的钢横梁门式墩设计及实施方案。
1工程概况安九铁路孔垄上行联络线上跨既有合九铁路处孔垄上行联络线特大桥位于湖北省黄梅县孔垄镇,桥址位于长江沿岸冲积平原区,地形平缓,地面高程为5~18m 。
桥址范围地层为人工填土、粉质黏土、粉土、粉砂、细砂、中砂、粗砂、细圆砾土及砂岩等。
基本地震动峰值加速度0.05g ,基本地震动反应谱特征周期为0.35s 。
安九铁路孔垄上行联络线为单线Ⅰ级电气化铁路,设计速度目标值为160km/h 。
既有合九铁路为单线Ⅰ级铁路,内燃预留电气化条件。
安九铁路孔垄上行联络线与既有合九线交叉里程为KLSDK2+855.3,距既有孔垄站约3km 。
交叉处既有铁路为路基段,路肩宽度约7.6m ,路基填高为3.5~3.8m 。
由于既有线与新建线交叉角仅为5°,无法采用大跨桥梁一跨跨越,故孔垄上行联络线特大桥58~65号墩设计采用8榀门式墩跨越既有合九铁路,上部结构采用“通桥(2017)2101”系列32m 标准简支梁。
为尽量减少施工过程中对既有合九线的干扰,降低既有合九线运营安全风险,门式墩墩柱基础尽量不侵占既有线路基本体,同时考虑经济性因素,门式墩钢横梁跨度设计为24m 。
平面布置如图1所示。
2方案研究铁路工程中常见的门式墩横梁有预应力混凝土横梁、钢横梁两种形式[3]。

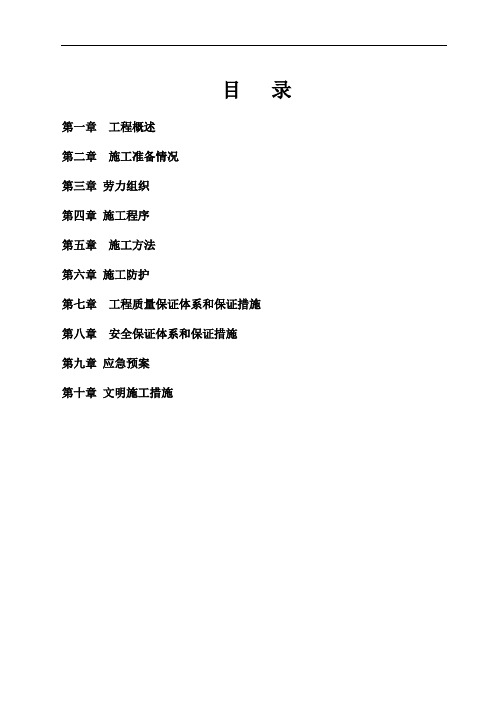

目录第一章工程概述第二章施工准备情况第三章劳力组织第四章施工程序第五章施工方法第六章施工防护第七章工程质量保证体系和保证措施第八章安全保证体系和保证措施第九章应急预案第十章文明施工措施第一章工程概述第一节、编制依据和编制原则一、编制依据1、由中铁四局集团有限公司设计研究院提供的施工图设计(审查修改版)及招标文件要求。
2、现场踏勘、调查所获得的资料。
3、相关铁路规范、验收标准《铁路桥涵施工规范》TB10203-2002《铁路桥涵工程质量验收标准》TB10415-2003《铁路混凝土与砌体工程施工规范》TB10210-2001《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003《市政道路工程质量检验评定标准》(CJJ 1-90)《市政排水管渠工程质量检验评定标准》(CJJ 3-90)《给水排水管道工程施工及验收规范》(GB50268-97)《给水排水构筑物施工及验收规范》(GBJ141-90)《公路沥青路面施工技术规范》(JTG F40-2004)4、相关铁路营业线施工安全管理规定上海铁路局《局长一号令》上海铁路局安全红线规定《铁路营业线施工安全管理办法》铁道部铁办【2008】190号文《关于公布〈铁路营业线施工安全管理补充办法〉的通知》(铁运〔2010〕51号)《上海铁路局营业线施工安全管理实施细则》上铁运发【2008】316号上海铁路局《关于进一步加强临近营业线施工机械安全管理的通知》(上铁建工函[2009]260号)上海铁路局《关于铁路下穿立交施工质量要求的通知》(上铁工路桥函[2009]213号)上海铁路局《临近营业线施工安全管理办法》(上铁运发[2009]451号)上海铁路局《关于进一步加强施安全管理的通知》(上铁运函[2009]260号)《关于对〈上海铁路局营业线施工安全管理实施细则〉有关内容进行修订的通知》(上铁运函〔2009〕603号)《关于公布〈上海铁路局营业线施工安全管理补充实施细则〉的通知》(上铁运发〔2010〕161号)《上海铁路局营业线工务设备施工作业安全管理办法》(上铁工发[2010]209号)《上海铁路局营业线施工、检修作业驻站安全防护办法》上铁师发〔2010〕438号《关于公布〈上海铁路局施工流程网络图管理办法〉的通知》(上铁运发〔2010〕299号)《关于重新公布〈上海铁路局铁路桥涵立交顶进施工线路限速运行管理规定〉的通知》上铁运函〔2011〕104号《关于公布〈上海铁路局营业线施工工务安全监督管理办法〉的通知》上铁工发〔2010〕117号《关于工务系统实行“双调度命令”制度的通知》(上铁工综[2010]326号)《上海铁路局建设工程施工安全红线管理暂行办法》(上铁建函[2008]600号)《关于转发铁道部关于进一步加强施工安全管理工作的通知》(上铁运函〔2011〕473号)二、编制原则1、安全第一、预防为主、综合治理。
合九铁路工程施工一、项目背景合九铁路工程是连接河南省合肥市和四川省九江县的一条重要铁路干线。
该铁路全长约800公里,是一条重要的纵向铁路干线,穿越河南、湖北、湖南、江西、安徽和四川六省,途经多个重要城市和交通枢纽。
合九铁路是中国西部和东部地区间的重要交通通道,对于促进区域经济发展、加强区域间的联系具有重要意义。
二、项目规划合九铁路工程规划设计了全长800公里的铁路干线,设计时速为350公里/小时。
该铁路沿线设有多座车站和停车场,以满足不同地区和城市的运输需求。
此外,合九铁路设计了多座桥梁和隧道,解决了沿线地势复杂的问题,保障了铁路的安全和稳定。
三、项目施工合九铁路工程的施工历时5年,涉及多个省份和地区,是一项复杂的工程。
施工过程中,工程人员克服了诸多困难和挑战,完成了多项重要工程节点的施工,确保了工程的进度和质量。
施工过程中,工程人员采用了最先进的施工设备和技术,保障了工程的质量和安全。
四、项目成果合九铁路工程竣工后,将极大地提高沿线地区的交通效率和运输能力。
该铁路将大大缩短沿线城市和地区之间的距离,促进了沿线地区的经济发展和合作。
此外,合九铁路连接了多个重要的交通枢纽,便利了人们的出行和货物的运输,对于提高区域的交通便利性具有重要意义。
五、项目影响合九铁路工程将对沿线地区和经济产生积极的影响。
通过加强城市和地区之间的联系,促进了城市之间的合作与互动,有助于优化资源配置和提高经济效益。
同时,合九铁路也为当地居民提供了更加便捷的出行方式,提高了人们的生活质量。
合九铁路的建成将促进沿线地区的发展和繁荣,为区域经济的腾飞注入了强劲动力。
六、总结合九铁路工程是一项具有重要意义的基础设施建设项目,将对区域经济的发展和交通的便利起到积极的促进作用。
该工程的建成将大大提高沿线地区的交通效率和运输能力,促进城市之间的合作和互动,为区域经济的发展注入了新的活力。
希望未来合九铁路能够发挥其重要的作用,为沿线地区的繁荣和发展做出更大的贡献。
施工组织设计编制大纲XXX工程施工组织设计审批:审核:编制:XX公司XXX项目XX年XX月XX日目录第一章编制依据 (1)第一节合同、图纸 (1)第二节工程所涉及的标准 (1)第三节企业标准 (2)第二章工程概况 (2)第一节工程建设总体概况 (2)第二节主要施工条件 (6)第三节工程承包范围 (7)第三章总体施工部署 (8)第一节工程管理目标 (8)第二节工程重难点分析及对策 (8)第三节项目部组织机构 (9)第四节施工总体部署 (9)第五节各阶段施工组织要点 (10)第六节大型机械设备的选择及现场运输组织 (11)第四章施工总进度计划 (12)第一节里程碑或节点计划 (12)第二节施工总进度计划 (12)第三节主要分包单位进场计划 (12)第四节主要甲供材料设备进场计划 (12)第五章施工方案编制与主要资源配置计划 (13)第一节施工方案编制计划 (13)第二节主要机械设备配置计划 (13)第三节劳动力配置计划 (14)第六章施工总平面布置 (16)第一节施工现场现状 (16)第二节各阶段施工总平面布置 (16)第三节临时用水布置 (16)第四节临时用电布置 (16)第七章主要分部分项工程施工方法 (17)第一节测量方案 (17)第二节土方工程基坑支护及降水工程 (17)第三节桩基式地基处理工程 (17)第四节地基与基础工程施工方案 (17)第五节结构工程施工方案 (17)第六节钢结构施工方案 (17)第七节防水施工方案 (17)第八节保温工程施工方案 (17)第九节装饰与装修工程施工方案 (17)第十节脚手架工程施工方案 (17)第十一节机电安装施工方案 (17)第十二节其他施工方案 (17)第八章季节性施工方法 (17)第一节冬期施工方案 (17)第二节雨期施工方案 (17)第二节其他特殊气候条件的施工措施 (18)第九章十项新技术的应用 (18)第一节十项新技术的应用 (18)第二节科技工作计划 (18)第十章质量管理计划 (19)第二节检验试验计划 (21)第三节施工样板计划 (21)第四节重点部位、重点工序质量措施 (22)第五节成品保护 (22)第六节创优措施 (22)第十一章安全管理计划 (23)第一节安全管理体系 (23)第二节危险性较大的分部分项工程的控制 (24)第三节消防管理措施 (25)第四节安全应急预案 (25)第十二章文明施工管理计划 (25)第一节文明施工管理体系 (25)第二节文明施工及标化管理措施 (26)第十三章绿色施工管理 (26)第一节绿色施工目标 (26)第二节绿色施工措施 (27)第十四章工程总承包管理 (29)第一节总承包管理体系 (29)第二节总承包管理措施 (29)第十五章工程保修与回访 (31)第一节工程保修保证 (31)第二节工程回访管理 (31)第一章编制依据第一节合同、图纸第二节工程所涉及的标准第三节企业标准第二章工程概况第一节工程建设总体概况XXXX工程位于XX市XX区XX,东至XX,南至XX,西侧XX,北侧XX。
新建合九线路所通信配套实施方案探讨论文新建合九线路所通信配套实施方案探讨论文本次方案信号楼内设通信机房一间,通信系统设传输、接入网、电源、视频、环境监控设备。
传输设备作为合武区间节点,纳入合武通信传输环,合武铁路俩侧干线光缆分歧引入合九线路所,接入新设传输系统,提供列控、传输系统所需光纤,分别与合肥西、长安集站连通。
1、配套要求将既有合九线合肥西至竹溪半自动闭塞区间调整为合九线路所至竹溪办理,在区段半自动闭塞外线使用。
将合九线干线电缆在新设线路所附近引入合九线路所通信机房,为调整后的半自动闭塞业务提供闭塞线路。
为信号专业提供列控光缆、CTC、微机监测通道。
本线路所不设运转室、FAS分系统设备,无线呼叫由既有合武线G 网设备进行场强覆盖。
ONU设备为信号机房、综合值班室提供自动电话。
合九线路所新建动力环境及视频监控设备,并加入原有动力环境监控和视频监控网络中。
2、方案实施步骤2.1 合九线路所通信室设备安装2.1.1光电缆线路敷设提前联系电务、通信有关人员进行现场交接,明确既有合武光电缆径路走向,从新设线路所分别敷设两条光缆至既有光缆预定接头处割接,新敷设光缆在开挖区段中应避开原合武缆线径路,采用硅管防护,敷设干线电缆至合九线既有干线电缆预定的分歧接头处。
电缆在合九线路所引入井内、分歧接头处余留3-5米,光缆余留10-15米。
光缆敷设完后,对光缆进行OTDR测试,电缆进行对地、线间等绝缘测试,确保光电缆性能良好。
2.1.2设备安装2.1.2.1机架安装安装位置应符合机房平面设计要求。
安装应垂直,机面上下端倾斜偏差应不大于机架高度的`1‰。
两机架应靠紧,同一列机架应平齐无明显参差,机架间的缝隙不应大于3mm 。
2.1.2.2设备安装固定将光传输子框和接入网子框按设计位置固定在对应机柜内。
每个子框内插箱、上下横板上有板位名称,插入时注意对号入位,注意对准上下导轨槽。
确认电源板对应位置后进行插入,电源插件不能带电插拔。
施工组织设计案例一、工程概况。
咱这个工程啊,就像一场大冒险,要在[具体地点]这块地上搞事情。
这是个[工程类型,比如住宅或者商业大楼]工程,总面积有[X]平方米,就像一个超级大的拼图。
总共要盖[X]层,那高度也是相当可观的,就像要捅破云霄似的。
二、施工目标。
1. 质量目标。
咱这工程质量可得杠杠的,就像要做一个能传给子孙后代的传家宝一样。
要达到[具体质量标准,比如国家优质工程标准],所有的材料都得精挑细选,像选媳妇似的,不能有一点马虎。
2. 进度目标。
计划是在[开始日期]开工,然后在[结束日期]竣工。
中间可不能磨磨蹭蹭的,就像赶火车一样,每个工序都得按照时间表来,不然就误了大事啦。
3. 安全目标。
安全可是重中之重,就像走钢丝的时候系好安全带一样。
要做到零伤亡事故,所有的工人兄弟都得平平安安地来,开开心心地回。
三、施工部署。
1. 施工顺序。
咱得先打好基础,这就像盖房子先打地基一样重要。
基础工程做完了,就开始一层一层往上盖,就像搭积木一样,从下往上,稳稳当当的。
主体结构完成之后呢,再搞那些装修的活儿,内外装修一起上,就像给房子穿上漂亮的衣服。
2. 施工段划分。
根据这个工程的规模和特点,我们把它分成了几个施工段。
就像把一个大蛋糕切成几块,每个施工段都有自己的任务,这样大家干活儿就不会乱成一锅粥啦。
比如说,东边这一块先搞基础,西边那块就可以同时进行主体结构施工,相互不耽误,效率就高起来了。
四、施工进度计划。
1. 横道图。
咱画了个横道图,这横道图就像一个作战计划一样,清清楚楚地写着每个工序在啥时候开始,啥时候结束。
比如说,基础工程从[基础开始日期]到[基础结束日期],就用一条横道表示出来,一目了然。
2. 关键线路。
这里面还有个关键线路呢,就像一串糖葫芦上的竹签,把那些最重要的工序串起来。
如果这个关键线路上的工序耽误了,那整个工程可就都要推迟了,所以得重点盯着这些工序。
五、施工资源计划。
1. 劳动力计划。
这工程得需要好多工人呢,就像蚂蚁搬家一样,人多才力量大。
合九线全封闭(第一批)防护栅栏及刺丝滚笼安装工程施工组织设计2016年9月28日第一章编制依据和原则1.1编制依据1、铁路线路防护栅栏施工设计图[通线【(2012)8001】;2、客货共线铁路路基工程施工技术指南(TZ202-2008);3、铁路路基工程施工质量验收标准(TB 10414-2003 J285-2004);4、铁路混凝土工程施工技术指南【2010】241号;5、铁路混凝土工程施工质量验收标准(TB10424-2010);6、铁路混凝土结构耐久性设计规范(TB10005-2010);7、铁路工程测量规范(TB10101-2009);8、设计单位相关施工技术要求、设计交底等相关文件;9、现场调查的相关资料。
1.2编制原则1、严格按照铁路安全操作规程,严格按照铁道部、路局及指挥部有关安全方面的各种规章制度、安全管理要求,从制度、管理、方案、资源方面综合考虑,编制切实可行的施工方案和措施,确保施工安全。
2、选择合理的施工方案、工艺,合理配置资源,遵循一切围绕“便于施工、少占耕地、减少投入、严格控制工程项目投资”的原则。
3、遵循施工生产和环境保护同步规划、同步建设、同步发展的原则。
4、遵循本企业贯标机制的原则。
确保质量、环境和职业健康安全综合管理体系在本项目工程施工中自始至终得到有效运行。
5、坚持工地标准化建设和配置原则,生产和生活办公分开设置,坚持“以人为本”,合理安排的原则。
第二章工程概况2.1工程地点本方案编制范围为合九线K7+500~K78+000、K136+000~K152+000、K254+000~K278+871防护栅栏安装、部分区段加装刺丝滚笼工程2.2工程内容本次工程为安装1.8米高金属网片混凝土立柱防护栅栏,部分地段在防护栅栏上部加装0.5米刺丝滚笼。
主要工作为埋设混凝土立柱,安装防护栅栏网片,安装刺丝滚笼。
2.3工程特点防护栅栏设置在用地界以内0.5m处。
由于本线设计时速120km/h,平面预留160km/h条件,因线路沿线村庄、城镇人口较为密集,本标段防护栅栏全部采用1.8m高度钢筋混凝土防护栅栏加0.5m刺丝滚笼形式。
防护栅栏施工采用预制场集中预制,施工现场安装预制件的施工方式。
由于防护栅栏安装与征地红线联系密切,所以在安装施工前应进行现场调查,做好测量放线、清表以及与地方的沟通协调工作。
2.4工期安排防护栅栏预制安装计划工期:2015年9月初开始预制,首批预制构件满足强度要求并达到一定数量后即可开始现场安装施工。
根据业主工期要求和现场安装的实际进度统筹安排,集中预制。
我部初期计划2015年10月至2015年12月进行小型预制构件的预制,10月8日~12月16日完成全线防护栅栏的安装施工。
2.5总体要求防护栅栏施工采用预制场集中预制,施工现场安装预制件的施工方式。
钢筋混凝土防护栅栏由预制厂统一预制,待强度达到70%后方可进行运输安装。
预制构件砼由预制厂搅拌站统一拌合,模具由厂家按图纸提供的足够刚度的塑料模具。
现场安装时的基础混凝土由小型移动搅拌机现场搅拌,要对原材料严格控制,保证混凝土质量满足要求。
第三章设计情况3.1设计情况防护栅栏设置在用地界以内0.5m处。
由于本线设计时速120km/h,平面预留160km/h条件,因线路沿线村庄、城镇人口较为密集,本标段防护栅栏全部采用1.8m高度钢筋混凝土防护栅栏加0.5m刺丝滚笼形式。
防护栅栏单元长度设计主要有3.0m、1.59m、1.15m三种形式;地面纵坡小于6º地段,防护栅栏单元长度为3m,6º-12º地段防护栅栏单元长度为1.59m,12º-36º地段防护栅栏单元长度为1.15m。
由于本线地面纵坡均小于6°,因此除涵洞外封闭处使用 3 1.15m 单元长钢筋混凝土防护栅栏外,其余地段全部采用3.0m单元长钢筋混凝土防护栅栏。
根据防护栅栏的设计原则:1、对于桥台、桥墩,防护栅栏设置与用地界内0.5m处时,应从桥台下包围锥体封闭线路,对于易攀爬进入墩顶的桥梁,在高度(墩顶U形槽底)低于3m的矮墩处应设置栅栏进行封闭。
2、对于涵洞和框架桥,防护栅栏应从涵顶通过。
第四章管理人员及劳动力组织根据本标段的实物工程数量和进度安排以及配备的机械设备,结合工程专业特点和现代科学管理理论,精心筹划、科学安排,进行动态管理、弹性编组、灵活组织,实施平行、流水、交叉作业。
为提高工效、保证工程质量,结合工程特点和进度要求,安排有类似预制产品及施工经验的专业施工人员投入本工程的预制及安装。
施工队将以熟练技术工人为骨干组成,工种配置合理齐全。
并进行教育培训,提高工人的施工技能。
全部工程根据不同项目实行专业化施工,充分发挥专业优势和机械作用。
根据施工进度安排和工程进展情况,我部将安排施工人员分期分批进场,每个预制厂的管理人员及劳动力安排见附表。
制定严格的工作制度和劳动生产纪律,实行定额管理,签订承包合同,奖罚兑现。
积极组织施工人员的技术交底和教育培训,进一步提高预制及施工作业人员的操作技能,达到先培训后上岗的管理要求。
做好后勤保障工作,夏天作好防暑降温,冬季作好防寒保暖,保证施工人员安全,从而保证栅栏预制安装工作高效、优质、安全地推进。
按照施工进度计划,对劳动力进行综合测算,对劳动力资源进行动态管理,保证劳力资源,进行优化组合,科学合理的调配和使用。
第五章施工机械及材料配备表预制场内的成品摆放考虑使用叉车进行,混凝土振捣采用高频振动台进行,现场立柱、栏片等的安装采用8t吊车+人工配合进行。
本工程采用的主要施工设备见表:第六章施工工艺流程及施工方法防护栅栏预制生产工艺流程图7.1.2钢筋工程1、钢筋加工1)所采购钢筋等原材料必须符合国家标准要求;2)必须按照图纸和产品技术要求对钢筋进行加工;3)各部位的制作长度必须精确,特别是关键部位的钢筋弯曲长度必须精确4)钢筋制作完成后,应对各部位的尺寸进行抽查,发现尺寸不能符合要求的必须立即改正;2、钢筋安装1)绑扎形式复杂的结构部件时,事先考虑支模和绑扎的先后次序,绑扎部位的位置上所有杂物应在安装前清理好。
2)钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置、保护层厚度必须符合设计要求和施工规范的规定,钢筋与模具间要设置足够数量与强度的垫块。
3)钢筋、骨架绑扎、缺扣不超过应绑扎数的10%,且不应集中。
钢筋弯钩的朝向正确,绑扎接头需符合施工规范的规定,搭接长度不小于规定值。
4)钢筋采用绑扎接头时,接头位置应相互错开,错开距离为受力钢筋直径的35倍且不小于500mm,有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积的百分率:在受拉区不得超过25%,在受压区不得超过50%。
5)钢筋绑扎完成后按照规格分类摆放。
7.1.3模具施工1、施工前的准备1)认真熟悉图纸,了解每个构件的截面尺寸。
并作好向操作工人的技术交底。
2)严格按照设计尺寸制造模具,全部采用塑钢模具,模具由专业厂家生产,进场前经验收合格后方可投入使用。
模具应具有足够的强度、刚度和韧性,确保混凝土振捣时不变形。
模具安装前,先检查模具的质量,不符质量标准的不得再使用。
3)模具安装前必须涂刷脱模剂,拆模后的模具要及时清理,并分类堆放整齐。
2、模具安装1)模具安装和预埋件、预留孔洞允许偏差和检验方法必须符合有关规定。
2)模具连接螺栓必须锁定牢固、稳定,不得有跑模现象。
3)模具拼缝应平整严密,不得漏浆,模具表面应清理干净。
4)钢筋笼安装前将定型模具打开,确保干净的情况下将钢筋笼放入模具中;5)将栏杆四周模具合拢并装上定位卡,锁紧并检查使之满足拼装刚度要求;6)将钢筋笼放入模具中,调整钢筋笼与栏杆模具间的保护层,直到满足设计要求。
7)各部位检查合格后,经现场监理工程师验收后进入下一道工序施工。
7.1.4混凝土工程1、施工前的准备1)进行混凝土施工的技术人员必须熟悉图纸,并做好施工技术交底签证,确定操作规程,确保混凝土质量达到设计及验收标准要求。
2)严格执行混凝土施工相关原材料、半成品验收制度,要求水泥、中砂、碎石均有质量合格证并经抽样检验合格。
不合格的材料严禁进场,并且将各种材料试验报告整理存档。
3)在混凝土施工前,严格按照国家现行规定标准,计算确定混凝土的配合比,并将计算及实验结构报送监理批准。
对于混凝土水灰比及塌落底应做严格的控制,项目部应配合混凝土搅拌站作好批量混凝土施工前的准备工作。
确定的C30混凝土的配合比如下:4)搅拌站设备运转正常,混凝土运输车辆数量满足要求。
2、混凝土的拌制及运输施工用混凝土采用拌合站拌制。
在拌制过程中,派专人进行监督负责,对材料的含水率及含泥量做严格的控制。
1)每次拌制严格根据实验室提供的混凝土施工配合比进行。
2)对每搅拌一盘混凝土的数量、和易性、坍落度、含气量、混凝土运输时间及混凝土温度等进行检查,若不能满足要求,不允许入模。
3)随时对混凝土搅拌站的水泥、砂、石、外加剂及计量器具进行质量检查。
4)根据规范及施工要求,留置混凝土标准养护试件作强度试验。
5)对混凝土质量进行动态管理,使混凝土质量处于受控状态。
6)在混凝土运输过程中,装运时要确保不漏浆,不离析,任何时候不准任意加水。
从出料至浇筑完毕,不得超过由实验所确定的最长允许时间。
3、混凝土灌注及振捣1)对钢筋、模具和预埋件进行检查,清除模具内的垃圾、泥土及钢筋上的油污,并检查钢筋的水泥垫块是否垫好。
在经过检查具备浇筑条件后,邀请现场监理工程师进行验收,验收合格后方可进行砼的浇筑施工。
2)每次浇筑前要检查混凝土振捣等设施是否完好。
3)砼灌注过程中,应严格控制砼的等待时间,严禁出现砼浇筑前初凝现象。
每块栅栏构件浇筑必须一次性浇筑完成。
4)砼振捣采用平板式振捣设备,振捣时间不宜太长,控制在3-4min 为宜。
现场振捣(动)作业时应安排有经验有责任心的技术人员旁站,严禁漏振现象。
初次预制的栏杆应对各道工序严加控制并总结经验,确定混凝土振动及拆模时间。
7.2安装施工栅栏现场安装的施工工艺流程图如下:7.2.1材料要求及准备1)钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼及连接部件组成,混凝土栅栏高度1.8m,刺丝滚笼直径0.5m。
2)刺丝滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定,张开后形成蛇腹网状,闭合后刀片刺绳圈径为50cm,张开后每交叉圈安装间距20cm,直径不小于45cm。
刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接,纵向拉筋与支架的连接采用φ2.5mm的冷拉镀锌钢丝绕2圈后拧紧固定。
支架设置在跨度3m防护栅栏的立柱和跨中位置,其他跨度仅设置于立柱上部,支架与防护栅栏采用支架抱箍连接。
刺丝滚笼的下缘距离钢筋混凝土防护栅栏的上缘的垂直距离为0.05m。
