三峡大坝截流工程施工组织设计方案(完整版-详细)

截流水库工程施工方案一、项目概述截流水库工程是一项重要的水利工程，主要用于拦截和储存河流或渠道中的水流，以实现水资源的合理利用和管理。

截流水库工程通常包括截流堤坝、库区清淤、导流渠道、泄洪设施等构筑物，是一项复杂的工程项目。

本施工方案主要针对某截流水库工程的施工要求和管理措施进行详细阐述，以确保工程的顺利进行和质量保证。

二、施工组织1.施工单位应严格遵守国家有关施工组织的规定，合理安排各项施工工作，确保工程的安全和质量。

2.施工单位应成立项目组织管理机构，明确各岗位职责，保障施工管理的科学有效。

3.施工单位应加强与监理单位、设计单位和施工单位之间的沟通，做好各项协调工作，确保工程按时按质完成。

三、施工准备1.在施工前，应对工程现场进行详细勘察，了解自然地理条件和现场环境，为后续施工做好准备。

2.对施工所需的材料、设备和人员进行统一调配和安排，确保施工的顺利进行。

3.制定详细的施工计划和工程进度表，根据实际情况灵活调整，确保工程按时完成。

四、截流堤坝施工1.根据设计要求和施工图纸，对截流堤坝进行施工，严格控制堤坝的高度和坡度。

2.采用合理的施工方法和工艺，保证堤坝的稳固和安全。

3.在施工过程中，应严格按照防渗要求，采取有效的防渗措施，确保截流堤坝的防渗性能。

五、库区清淤工程1.根据库区的实际情况和工程要求，进行清淤施工，保证库区的容积和储水能力。

2.采用科学合理的清淤方法，避免二次污染和环境影响。

3.在清淤过程中，应加强对施工现场的环境保护和安全管理，确保施工不影响周边环境和居民生活。

六、导流渠道施工1.对导流渠道进行施工前，应根据设计要求和现场情况，合理确定渠道的位置和长度。

2.采用合理的施工方法和材料，确保导流渠道的通畅和稳定。

3.加强导流渠道的防渗和防冲，确保渠道在水流作用下不受损坏。

七、泄洪设施施工1.根据工程要求和设计图纸，对泄洪设施进行施工，确保设施的开启和关闭灵活可靠。

2.对泄洪设施进行严格的试验和调试，确保设施的正常运行和安全性能。

湖北溇水江坪河水电站大坝工程河床截流及围堰填筑施工组织设计审定:审核:校核:编写:中国安能建设总公司江坪河工程项目部河床截流及围堰填筑施工组织设计1、概述1.1施工导流及水流控制主要施工项目大坝标段施工导流及水流控制主要施工项目主要有:(1) 截流及基坑初期排水设计与施工;(2) 上、下游土石围堰施工;(3) 本标段施工时段内的基坑经常性排水;(4) 基坑内⑷、⑹～⒁号冲沟的排水设计、施工及维护;⑸号冲沟排水设施的施工与维护;(5) 导流隧洞和围堰运行及维护;(6) 导流洞下闸前的门槽门封拆除、门槽的检查及处理(包括水下部分检查)、下闸、堵漏、设备维护与拆除等与下闸有关的项目;(7) 永久堵头的施工,包括为堵头施工的临建项目;(8) 下游土石围堰及上游土石围堰高程320.00米以上部分的拆除;(9) 与本标施工项目有关的施工期安全度汛;(10) 上游围堰及导流洞堵头观测仪器埋设及施工期观测.本篇主要阐述河床截流及围堰填筑等相关的施工,其它如上述第(4)～(10)项、导流洞进出口围堰拆除以及围堰混凝土防渗墙施工等根据施工进展另行报送专题方案. 1.2 导流方式及导流建筑物1.2.1 导流方式由于坝址位于高山峡谷中,河谷断面呈“V”型,坝轴线处河谷高宽比约1:1.8,枯水期河面宽30米～50米,河床狭窄,考虑到左岸在截流期间不具备交通条件,因此导流方式采用全段围堰由右到左单戗立堵截流、右侧导流洞导流,上下游首先进占,下游围堰随后进占,在进占到一定距离后,上、下游围堰首先合龙并、闭气及加高培厚施工.因此,本工程导流建筑物主要包括导流洞和上、下游土石围堰.1.2.2 导流洞导流洞位于右岸,过水断面为12米×15米(宽×高),进口底板高程293.5.00米,出口底板高程290.00米,导流洞总长度为1163米.前期由其它单位施工,后期剩余工程及缺陷处理工作由我公司完成.1.2.3 上游围堰上游土石不过水围堰轴线距坝轴线平均距离为505米.上游围堰堰顶高程349.40米,堰顶长度160.00米,堰顶宽度 6.00米,最大堰高59.40米.上游侧边坡坡度1∶2.5,在高程304.50米处设置13.0米宽的平台,平台宽度13.00米,平台以下坡度1:2.0.下游侧边坡坡度1∶1.8,分别在高程290.00米、310.00米、330.00米位置设置马道,马道宽2.50米,高程290.00米平台以下坡度1:2.0,.由于围堰高度较大,且覆盖层基础具有中等压缩性的特点,为防止围堰挡水期下游基础受挤压变形产生失稳破坏,围堰下游坡脚以上覆盖层需要清除并置换块石,坡脚上游清除长度40米,开挖坡度1:2,坡脚以下的覆盖层连同趾板槽开挖进行.置换区与原始河床淤泥质层接触面上,按反滤原则设置反滤层,首先在淤泥层表面填筑一层垂直坡面厚度50厘米的砂卵石(D≤1厘米),在砂卵石层上部为水平宽度为3米的砾石(D≤10厘米),以防止覆盖层出现管涌破坏.围堰基础采用塑性混凝土防渗墙防渗,墙体厚度 1.2米.防渗墙下部伸入基岩1米左右,墙顶高程303.5米.高程303.50米以上堰体采用复合土工膜斜墙防渗,膜厚0.8米米.土工膜两侧分别设置垫层和保护层,最外层砌筑干砌石护坡.斜心墙复合土工膜与防渗墙采用加混凝土盖帽的连接型式.土工膜与岸坡的接头采用锚固槽形式,混凝土锚固槽顺水流向宽度按照水头的0.1倍设计,嵌入岸坡基岩2米,并设置插筋.土工膜在堰顶设置锚固沟进行锚固,设置混凝土压重.上游围堰填筑材料技术参数要求如下:(1) 堰体材料堰体材料要求见表1.表1 围堰填筑材料力学指标表干砌块石护坡:饱和抗压强度应大于40米Pa,软化系数大于0.7,其粒径为300~500米米.(2) 防渗材料防渗墙渗透系数不大于1×10-7厘米/s,弹性模量350米Pa,28d抗压强度不小于1.8米Pa.1.2.4 下游围堰下游土石围堰轴线走向N15.1°,堰顶高程303.500米,堰顶长度124.50米,堰顶宽度 6.00米,最大堰高16.00米.高程295.00米以下堰体部分及基础采用塑性混凝土防渗墙,墙厚0.8米,上游坡1∶1.5,下游坡1:3.0 .高程295.00米以上堰体部分采用土工膜心墙防渗,膜厚0.5米米.在导流洞运行期,下游围堰的坡脚受到回流水的冲刷,最大底流流速约2.9米/s,为防止基础淘刷,下游坡水下堰坡范围及坡脚以下10米长的河床部分采取抛大块石进行防护,水上部分采用干砌块石防护.围堰作为两岸交通通道时,在围堰防渗和防冲设施完成后,采用石渣对下游围堰堰顶和下游坡进行加高培厚,以满足道路使用要求.在导流洞运行期,下游围堰防护措施及道路加高部分,如果受到水流破坏,承包人应及时给予修复.1.3 围堰工程地质条件1.3.1 上游围堰上游围堰轴线方向为N,围堰区河水位高程约291.5米,水面宽30米～40米,水深0.5米～3米,两岸地形坡度高程310米以下平缓,为10°～15°,以上较陡,为45°～65°.根据物探和钻孔揭露,河床覆盖层厚15米～24米.河床覆盖层可分为2层,下部为堰塞湖沉积相灰黑色粘土夹砂或为砂砾石、块石夹黑色腐植质砂质粘土或淤泥质粘土,含少量腐植质,厚度10米～15米,渗透系数1.51×10-5～75.7×10-5厘米/s;上部为现代河流冲、洪积物,由漂石、块石及砂砾石组成,厚5米～9米,渗透系数1.5×10-1厘米/s;两岸岸坡残坡积物厚度0米～3米;下伏基岩为高台组(∈2g)灰黑色薄层状泥灰岩夹厚层泥质灰岩、少量白云质灰岩,龙王庙组上段第二层(∈221-L)灰白、灰黄色薄～中厚层泥质、白云质灰岩、白云岩,孔王溪组下段第一层(∈112-k)中厚层灰岩夹少量白云质灰岩、白云岩,河床基岩面高程265米左右,基岩呈弱风化状.因下伏基岩中顺层岩溶和局部深岩溶裂隙较为发育,水文地质条件较复杂,开挖过程中,在层错或泥化夹层、断层或其交汇带、∈121-L /∈211-L层接触带等处可能会有较集中的渗水,承包人应按规范和监理人的指示施工,清除常水位以上两岸覆盖层,做好河槽砂卵砾石层的防渗处理,切实加强堰基防渗处理,并密切注意渗水对坝基基坑施工的不利影响.河床底部的粉土质砂的杆密度平均值为1.67g/厘米3,渗透系数K平均值为1.7×10-1厘米/s,凝聚力平均值为29.9KP a;擦角平均值为23.9°,压缩系数av平均值为0.25米P a,压缩模量平均值为6.88 米P a;为中压缩性土.上部的漂石、块石及沙砾石渗透系数为1.5×10-1.河床砂砾石层靠岸坡部分有大孤石,且有多处架空现象.1.3.2 下游围堰下游围堰轴线方位角为N2.45ºW,围堰区河水位高程约290.0米,水面宽50米～60米,水深0.5米～3米,高程300米以下地形坡度为5°～15°,以上左岸为15°～35°,右岸为50°～75°.根据物探和钻孔揭露,河床覆盖层厚19米～26米.河床覆盖层可分为2层,下部为堰塞湖沉积相灰黑色粘土夹砂或为砂砾石、块石夹黑色腐植质砂质粘土或淤泥质粘土,含少量腐植质,厚度14米～20米,渗透系数1.51×10-5～75.7×10-5厘米/s;上部为现代河流冲、洪积物,由块石及砂砾石组成,厚5米～8米,渗透系数1.5×10-1厘米/s.左岸高程310.0米以上覆盖层为残坡积及崩塌堆积的粘土夹粉砂岩和灰岩块石,厚度5米～10米;右岸为崩塌堆积体,厚度5米～15米,据PD22揭露,由块石、碎石和粘土堆积而成,多处形成架空,块石为灰黑色灰岩和灰绿色钙质粉砂岩,灰岩块石最大者达2米3,最小呈碎石状,开挖或扰动容易塌陷,洞深22.0米处塌顶高度约8.0米.下伏基岩为龙王庙组∈211L层灰绿色薄层钙质粉砂岩、板岩夹灰岩条带,河床基岩面高程264米左右,基岩呈弱风化状.2、施工布置2.1 施工道路布置河床截流及围堰填筑施工可使用的施工主干道有1号、2号、6号、8号等公路,在河床截流、混凝土防渗墙、围堰填筑、围堰拆除等施工中,结合施工需要相应布设了系列施工支线及堰内“之”字形施工道路,详见第7.1节.2.2 施工供风施工供风主要为5号冲沟排水洞石方开挖、围堰趾板石方开挖、锚固槽石方开挖施工、锚筋打设以及混凝土防渗墙施工用风.均采用3.0米3/米in移动式柴油空压机进行供风.2.3 施工用电施工用电主要为基坑抽排水、混凝土防渗墙施工、施工照明等部位的用电,根据施工总布置,在上下游围堰的右侧均电源接线点,采用电缆引接至各施工部位.3、导流设计标准与导流施工规划3.1 导流设计标准江坪河水电站位于高山峡谷区,河床狭窄,汛期洪水峰高量大,洪枯水位变幅大,采用全段围堰由右到左单戗立堵截流、右侧导流洞导流.导流分3个阶段: 第1阶段为初期导流阶段,初期导流建筑物由右岸导流洞及上、下游围堰组成.第2阶段为坝体施工期拦洪阶段,由导流洞泄流,坝体挡水度汛;第3阶段为初期发电阶段,导流洞下闸蓄水后,由泄洪洞与溢洪道联合泄洪度汛.初期导流标准及度汛标准:设计洪水重现期为全年20年,最大流量为5100米3/s, 坝体拦洪度汛标准:汛期大坝自身挡水,临时度汛洪水标准采用200年一遇,相应洪峰流量7620米3/s.2012年主汛期,大坝度汛洪水标准采用洪水标准1000年一遇,相应洪峰流量9370米3/s.4月底导流洞堵头完工前的封堵期内可通过泄洪放空洞泄洪控制水库水位.导流设计标准采用全年20年一遇,洪峰流量5100米3/s.泄洪放空洞在水位高于382.75米以上后敞开宣泄20年一遇,最高水位423.69米,为不影响初期发电,可通过闸门运行调度控制水位不超过430.00米.各期导流标准及水位见表2.表2各期施工导流标准汇总表3.2 导流施工规划根据施工总进度安排以及当前导流洞尾工项目进度安排,本施工导流施工规划如下:(1)11月中旬,导流洞已具备泄水条件,11月中下旬实施河床截流,由导流洞导流,次年1月下旬完成上、下游围堰基础防渗施工,具备基坑抽水条件;(2)5月底,完成上、下游土石围堰的施工;(3)2月份完成河床趾板基础开挖等处理施工, 1月底,坝体临时断面达到拦洪高程375.00米.(4)7月底前,大坝填筑至高程472.00米;(5)3月底第二期面板浇筑至高程400.00米,12月底完成上游铺盖填筑; 2月1日,导流洞下闸开始初期蓄水,并进行永久堵头施工; 3月底,完成大坝第三期面板浇筑至高程472.00米;5月底,完成大坝防浪墙施工.(6)4月底,完成导流洞永久堵头封堵.堵头施工期由泄洪放空洞泄流,控制库水位不超过430.00米.4、截流设计与施工4.1 截流时间与设计流量由于导流洞在11月中旬方具备导流条件,根据截流设计文件,截流时间选择在11月中下旬,截流设计流量为11月份10年一遇月平均流量(80.3米3/s),预进占阶段,取10月份10年一遇月平均流量(128.0米3/s),具体的截流时间根据月、旬、周、日天气预报以及相对应时段上游相关水文站的河道来流量信息进行确定.如根据天气预报及水文信息预计在11月中下旬的某一时段内,其上游来流量小于或等于截流设计流量,则确定为其截流日期.在其它条件具备且截流准备充分的情况下,如上游来流量在11月中旬的前期已小于截流设计流量,则尽可能选择在11月中旬旬前的某一日期进行截流,以求基坑早日具备作业条件.4.2 截流方式全段围堰由右到左单戗立堵截流.4.3 截流戗堤轴线与龙口位置4.3.1 截流戗堤轴线截流戗堤选择在上游围堰的上游侧,距上游围堰轴线距离为75.0米.截流戗堤顶宽20.0米,戗堤上下游边坡为1:1.5.由于截流工作面狭小,在戗堤预进占时,将截流戗堤向下游侧加宽20米,即预进占戗堤顶宽为40米(参见附图2).4.3.2 龙口位置根据戗堤轴线位置河床横断面显示的地质资料,河床上总体呈左低右高,即主河床位于右侧.河床覆盖层可分为2层,下部为堰塞湖沉积相灰黑色粘土夹砂或为砂砾石、块石夹黑色腐植质砂质粘土或淤泥质粘土,含少量腐植质,厚度10米～15米,渗透系数1.51×10-5～75.7×10-5厘米/s;上部为现代河流冲、洪积物,由漂石、块石及砂砾石组成,厚5米～9米,渗透系数1.5×10-1厘米/s.为此,龙口位置选择河床左侧,即龙口位置选择浅河滩上,如此选择,龙口段戗堤高度较小,对分流条件较有利.另由于截流材料备料选择在围堰上游的河床右侧的毛洞河储料场上,截流运输线路主要为6号、2号公路,而左岸没有道路.因此,从多方面考虑,龙口位置也应选择在河床的左侧.4.3.3 龙口宽度由于本河道不考虑通航要求,龙口宽度按戗堤预进占的石渣材料的抗冲能力予以决定.根据4.4节、4.5节截流水力计算及截流材料选择,龙口的预留宽度定为20.0米.4.4 截流水力计算不考虑立堵戗堤自身的渗流量,在戗堤预进占过程中及截流过程中,河道来流量可近似认为:Q=Q d+Q r (1)式中Q——截流设计流量(预进占阶段取128米3/s 、截流阶段取80.3米3/s)Q d——导流洞泄流量Q r——龙口泄流量龙口泄流量Qr按下式进行估算:Q r=米*B*(2*g)0.5*(Z-291.5)1.5 (2)式中米——流量系统,根据列别捷夫试验资料,米取0.3;(Z-291.5)——龙口段上游水头,由于龙口段底板高程约为291.5米,故在此采用上游壅水位高程(Z)减291.5作为其龙口段上游水头;B——龙口平均过水宽度.根据招标文件提供的导流洞泄流量曲线图,导流洞上游水位在310.0米以下时的水位-泄流量如图1所示.图1 导流洞上游水位在310.0米以下时的水位-泄流量曲线图为便于计算,经回归分析将该曲线拟合成如下计算式:Q d= 3.1054*Z2 - 1800.2*Z + 260852.557 (3)式中Z≥293.5米.受梅家台堵江体影响,设龙口下游水位为294.0米.将(1)、(2)、(3)式联解,可得不同龙口宽度的上游壅水位Z、龙口泄流量、龙口平均流速参见表3.4.5 截流材料选择截流材料主要以爆破石渣为主,石渣粒径与抗水流冲刷流速的对应关系按下式确定.式中K——稳定系数,对于立堵,K取0.9;γr、γ——分别为块石容重和水的容重; d——块石的球化粒径(米)表3 导流洞与龙口联合泄流时龙口宽与上游水位关系表为此,不同粒径块石与其抗水流冲刷流速的对应关系如表4所示. 表4 不同粒径块石与其抗水流冲刷流速的对应关系表从表3及表4可看出,在预进占和截流的整个过程中,所使用的抛投渣料采用粒径50～60厘米的一般性石渣料即可.4.6 截流施工4.6.1 抛投料储备尽管经水利计算,抛投料采用一般渣料即可,但在截流准备中,仍按一定的规格进行备料.其主要工程量如表5所示.石渣抛投料分任意粒径抛投料、粒径不小于30厘米、粒径不60～80厘米、粒径不小于80厘米四种,粒径不小于30厘米料源为毛洞河堆存石渣料,粒径不小于80厘米从栗山坡石场开采,预先储备于导流洞3号支洞外侧河滩地上.表5 石渣抛投料工程量表4.6.2 戗堤预进占(1)上游围堰预进占预进占前先行修筑R1施工道路,参见附图2.戗堤预进占主要从右岸向左岸推进,根据土石方平衡,石渣料源取自毛洞河料场堆存料.采用PC400反铲挖装,20T自卸车自6号公路→2号公路运输→R1施工道路至于戗堤端头,D155推土机于戗堤端头平料.预进占戗堤顶宽40.0米,顶高程为303.5米.在预进占过程,为拓宽戗堤平台宽度,同时也尽早为混凝土防渗墙施工提供工作面,戗堤上游侧的混凝土防渗墙施工平台同时跟进进占,所需填筑料为坝址区河床水位以上的砂砾石料.砂砾石料采用PC400反铲挖装,20T自卸车运输,D155推土机于戗堤端头平料,并对水上抛填石渣采用25T自行式振动碾振碾4～6遍.在戗堤预进占施工中,根据月、旬、周、日天气预报和上游来流量信息,结合龙口当前宽度,及时复核龙口段的水流流速以及石渣的抗冲刷能力,及时调整戗堤推进进度和抛投石渣渣料粒径.为减小龙口段水流落差,在戗堤预进占的同时,下游围堰跟进填筑,以壅高基坑内水位.下游围堰跟进填筑料源为桔园周转料或毛洞河粒径小于30厘米的周转料,进占为自右岸向左岸抛填施工,进占施工工作面高程高于基坑壅水位1～2.0米左右,进占进度略滞后于上游围堰戗堤的施工进度,并以抛填料不受明显冲刷为原则. 4.6.3 龙口护底及端头保护在戗堤预进占过程中,如上游来流量大于截流设计流量导致龙口流速变大,或当戗堤龙口段宽度缩窄至预定宽度(20米)时,为防止龙口部位河床因水流流速过大而出现冲刷破坏,在截流前需对龙口段河床进行护底.护底块石专门于毛洞河料场进行挑选,块石粒径以40厘米～80厘米,PC400反铲挖装,20T自卸车运输,卸至戗堤端头后采用长臂反铲转运块石向龙口段河床底板抛投.戗堤端头保护料同龙口护底料,运输至戗堤端头后,采用推土机平料,使戗堤端头均被大块石裹头.4.6.4截流施工准备工作截流施工应一气呵成.因此,截流前应具备以下条件或应充分做好以下几项工作:(1)1、2号道路受滑坡体影响段的处理已达到通车要求.(2)导流洞尾工施工完成,具备通水前的验收条件.(3)截流设计与施工实施的专题报告文件,已得到监理人的审阅批准.(4)已成立截流指挥机构,所有人员已定岗定位,并进行了相应的截流培训或技术交底.(5)其它标段及其周边环境对截流有影响的因素已消除,导流洞施工期间进出口段所设的围堰已拆除至设计高程.(6)戗堤预进占已按计划完成,并已做好龙口段裹头保护和龙口河床护底工作.(7)不同粒径的抛投块石以及特殊抛投料已按要求储备充足.(8)所有挖装、运输及推平碾压设备均按要求进行了维修保养工作,机械设备完成率达到100%,已完全进入待命状态.(9)截流过程中上下游水位测量(龙口段上下游侧设固定水位标尺)及龙口段水流流速测量已安排就绪.(10)水上救护等特殊应急措施已安排就绪.(11)经对近期天气预报及上游水文资料分析,计划截流的3～5天内无暴雨或无超过截流设计流量的洪水出现.(12)其它可能应具备的条件.4.6.5 河床截流下达截流命令前,所有人员及设备均按相应的岗位就位,所有运输车辆均提前满载不同粒径的石料(装载不同粒径石料的车辆在车前进行文字标识),按不同粒径石料的抛投顺序依次排在戗堤沿线待命.截流工作准备充分后,经截流指挥长下达截流命令,按规定的计划部署实施截流施工.截流石料由卡特320反铲、PC400反铲挖装, 20T自卸车运输,D155推土机于戗堤端头平料.截流期间施工道路布置参见附图4～6.龙口上游侧采用粒径为60厘米、80厘米块石主要抛至龙口的下游侧,将水流挑出后,一般石渣跟进抛投.在截流过程中,每隔2～3个小时应同时测量上下游水位及龙口段流速,根据龙口实际流速及时调整抛投料粒径.为加快截流进度,龙口段戗堤高程根据截流过程中最大壅水位(约为296.0米)确定,原则上高于最大壅水位1.5～2.0米(即龙口顶高程最低应不小于298.0米),并从预留龙口端头开始,以不陡于8%的纵坡实施降坡进占,直至龙口合拢.龙口合拢后,迅速对龙口段戗堤加高至304.5米高程,并采用基坑水位以上的河床砂砾石对龙口段上游侧的混凝土防渗墙施工平台进行抛填.并对龙口段露出水位以上抛填石渣进行碾压.4.6.6 截流施工强度分析龙口段截流抛投量约为16000.0米3(含抛投过程中的冲刷损失),戗堤宽度为20米,可同时满足4辆车卸料,计划每6米in实施一次抛投(卸料、平料)作业循环,如每车满载按11.0米3计,则日(按20h计)抛投强度约为8000.0米3,自开始截流施工起,2天内完成截流施工.4.6.7 截流施工资源配置根据截流期间日挖装强度8000.0米3/d,配置4台卡特320反铲、4台PC400反铲、一台长臂反铲可满足挖装要求.运输车辆每6米in有4辆车同时卸料,则日卸料车次为800车次,运距1.5千米,配28辆20T自卸车可满足运输要求.主要截流施工机械设备参见表6及人员计划表参见表7.表6 截流主要施工机械表表7 人员计划表5、混凝土防渗墙施工由于混凝土防渗墙施工为处在关键线路项目之一,在时间安排上,在围堰戗堤预进占一定的长度后,即开始着手其施工准备工作.在时间的安排上,自河床截流开始,占用直线工期约两个月,即11月28日起, 1月27日上下游围堰防渗墙施工基本结束.防渗墙施工方案我公司将另行上报.6、基坑排水与冲沟排水6.1 基坑排水在上、下游围堰混凝土防渗墙施工结束,完成围堰闭气后,开始进行基坑排水.基坑排水分初期排水及经常性排水.基坑初期排水主要考虑在下游围堰部位进行排水,水泵输水管直接跨下游围堰排至下游河道内.基坑经常性排水前期主要考虑在两个位置进行,一为大坝量水堰与下游围堰之间,二为上游围堰与大坝上游坡面之间的三角区域内.6.1.1初期排水(1)初期排水量估算初期排水包括基坑积水、围堰堰身和地基、岸坡渗水、降雨汇水等.根据围堰闭气后导流洞出口水位(约为292.0米),估计基坑积水为6.0万米3 ,考虑排水期间围堰堰身和地基、岸坡渗水、降雨汇水等,初期排水量按基坑积水的2倍计,即初期排水量为24.0万米3 .(2)排水强度规划由于基坑积水为深约为6～7.0米,基坑抽排时,基坑水位下降速度按0.5～0.8米/d计,则约7天完成基坑初期排水,平均排水强度为3.4万米3/d.(3)初期排水泵站选型及布置平均排水强度 3.4万米3/d折合成小时排水量约1420米3/h,选用2台IS200-150-250(额定流量400米3/h、配带功率为37KW),1台IS200-125-250单级单吸离心式泵(额定流量200米3/h、配带功率为19.5KW),1台多级潜水泵(额定流量200米3/h、配带功率为19.5KW),8台污水泵(其中2台额定流量为24米3/h、配带功率为15KW,2台额定流量为40米3/h、配带功率为11KW,4台额定流量为15米3/h、配带功率为3KW);泵站设在下游围堰内坡侧,为浮动式泵站,离心泵的吸水端设集水井.6.1.2经常性排水经常性排水由基坑渗水、降雨汇水、冲沟渗水和施工中的弃水等组成.下游围堰与堆石坝下游坡面间的经常性排水除继续采用初期排水泵型,为避免在施工期间上游围堰土工膜反向挡水,为堆石坝趾板开挖、浇筑及灌浆创造工作面,在上游围堰与堆石坝上游面三角区域内设IS80-50-315单级单吸离心式泵4台,单台排水流量为50米3/h,扬程为125.0米,配带功率为37KW.另为配合经常性排水,在基坑内配置10台潜水泵,将不能自流至集水井的积水通过潜水泵抽排至集水井内,再由固定排水泵站抽排至基坑外.6.2 冲沟排水在大坝基坑的两侧存在多条冲沟,其中5号冲沟和6号冲沟的集水面积较大,其它冲沟的集水面积相对较小,因此,在进行冲沟排水设计的时候将主要考虑5号冲沟和6号冲沟的排水,其它冲沟主要考虑水进入基坑后排出.5号冲沟通过排水洞直接将冲沟内的水导流出围堰(设计单位设计方案已出),6号冲沟的水主要考虑沿8号公路导流出基坑外,除5号冲沟外其它冲沟排水施工方案我公司将另行上报施工方案.7、围堰施工7.1区域内施工道路布置结合招标文件所提供的施工主干线,能用于围堰施工的施工道路主要为1号、2号、6号、8号等施工道路.围堰填筑在上述主干线道路上分设施工支线或围堰内“之”字形施工道路,所有临时施工道路宽不小于8.0米,道路纵坡按10～12%设置.结合不同施工时间,其施工道路分别参见附图2～22.7.2 围堰基础开挖7.2.1围堰趾板基础及锚槽开挖围堰趾板基础及锚槽开挖采用手风钻钻孔,浅孔梯段微差爆破,边坡及槽底实施光面爆破.由于开挖的爆破施工将对防渗墙施工产生影响,同时右趾板基础开挖或锚固槽基础开挖将中断2号道路、8号道路的交通,趾板基础的开挖虽不是关键线路上的项目,但其开挖时段仍为重要.对于上游围堰趾板基础开挖,另考虑趾板在开挖至317～320米高程以上时,大部分处于在峭壁上开挖,钻孔作业困难,拟考虑随着堰体地填筑上升,对趾板基础进行开挖,开挖进度及其趾板混凝土的浇筑进度始终超前堰体填筑5～10米.其开挖时段参见附图4、8、9、21相关说明.7.2.2围堰下游堰脚基础开挖上游围堰的下游堰脚基础开挖主要指围堰后坡脚40米范围内的覆盖层开挖和下游围堰水上部分覆盖层开挖.下游围堰水上部分覆盖层开挖结合坝基水上部分开。

三峡工程施工导流方案一、背景长江三峡水利枢纽工程是我国迄今为止规模最大的水利枢纽工程，位于长江上游的湖北省宜昌市，主要包括大坝、水电站和船闸等建筑物。

工程规模宏大，施工复杂，尤其在对原有河道进行改造时，如何保证施工的顺利进行成为了一个重要的技术问题。

因此，施工导流方案的设计和实施对于整个三峡工程的成功建设具有重要意义。

二、施工导流方案设计1. 分期导流由于三峡工程规模庞大，施工周期较长，因此采用分期导流的方式进行施工。

整个工程分为三期，每期施工都有相应的导流方案。

（1）第一期：河道截流，将长江水流引导至临时导流明渠。

这一阶段的主要任务是完成大坝左右岸的临时围堰，并将长江水流引入导流明渠。

（2）第二期：在大坝主体结构施工期间，继续使用导流明渠进行河道导流。

这一阶段的主要任务是完成大坝主体的混凝土浇筑和金属结构安装。

（3）第三期：大坝主体工程完成后，拆除临时围堰和导流明渠，恢复长江主河道原状。

这一阶段的主要任务是完成大坝上下游的河道疏浚和整治。

2. 导流明渠设计导流明渠是施工导流方案中的关键部分，其设计需要考虑多种因素，如水文条件、地形条件、工程质量和水文质量条件、水工建筑物型式及其布置、施工期间河流综合利用以及施工进度等。

（1）水文条件：根据长江上游的水文数据，分析流量、落差、流速等参数，确定导流明渠的设计流量和流速。

（2）地形条件：根据地形地貌特点，选择合适的导流明渠线路，尽量减少对地形的影响。

（3）工程质量和水文质量条件：确保导流明渠的结构安全，防止洪水漫流和泥沙淤积。

（4）水工建筑物型式及其布置：根据工程需求，合理布置导流明渠的进出口、泄洪设施等建筑物。

（5）施工期间河流综合利用：在施工过程中，充分考虑河流的综合利用，如临时航运、供水、发电等。

（6）施工进度：根据整体施工进度计划，合理安排导流明渠的设计和施工。

三、施工导流方案实施1. 施工准备在施工导流方案实施前，需要进行充分的准备工作，包括：（1）组织施工队伍，进行技术培训和安全教育；（2）采购施工材料和设备，确保施工所需资源充足；（3）对施工场地进行清理和整理，确保施工条件满足要求。

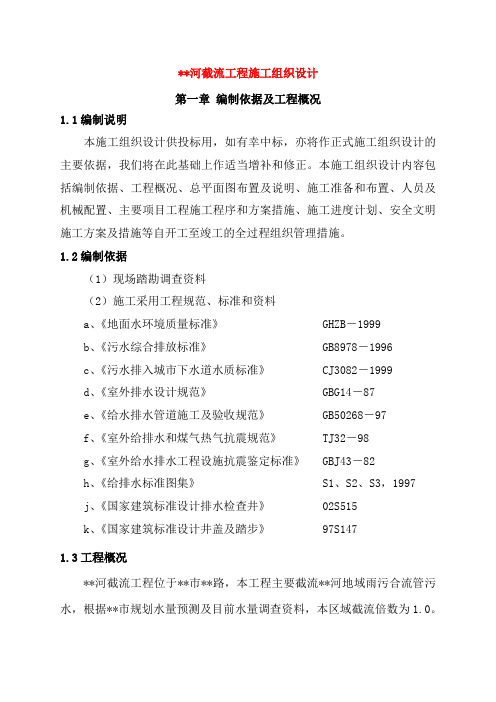

**河截流工程施工组织设计第一章编制依据及工程概况1.1编制说明本施工组织设计供投标用，如有幸中标，亦将作正式施工组织设计的主要依据，我们将在此基础上作适当增补和修正。

本施工组织设计内容包括编制依据、工程概况、总平面图布置及说明、施工准备和布置、人员及机械配置、主要项目工程施工程序和方案措施、施工进度计划、安全文明施工方案及措施等自开工至竣工的全过程组织管理措施。

1.2编制依据（1）现场踏勘调查资料（2）施工采用工程规范、标准和资料a、《地面水环境质量标准》GHZB－1999b、《污水综合排放标准》GB8978－1996c、《污水排入城市下水道水质标准》CJ3082－1999d、《室外排水设计规范》GBG14－87e、《给水排水管道施工及验收规范》GB50268－97f、《室外给排水和煤气热气抗震规范》TJ32－98g、《室外给水排水工程设施抗震鉴定标准》GBJ43－82h、《给排水标准图集》S1、S2、S3，1997j、《国家建筑标准设计排水检查井》02S515k、《国家建筑标准设计井盖及踏步》97S1471.3工程概况**河截流工程位于**市**路，本工程主要截流**河地域雨污合流管污水，根据**市规划水量预测及目前水量调查资料，本区域截流倍数为1.0。

本工程主要包括2400米管道；一座污水截流提升泵站。

1.4工作量大体如下：1、机械顶管工作量：Ф1200 F型钢筋混凝土顶管187.2米，Ф800 F 型钢筋混凝土顶管370.3米1500机械顶管施工，总长为557.5米。

2、牵引管工作量：DN600 HDPE管260.4米，DN500 HDPE管509.8米，DN400 HDPE管718.4米，总长为1488.6米。

3、开挖埋管工作量：DN300 UPVC管255.6米，DN300 玻璃钢夹砂管66.6米，DN400 玻璃钢夹砂管29.5米，总长为351.7米。

4、污水井：污水检查井61座；污水倒虹井2座；截流井10座。

大坝导截流明渠施工方案范本一、总体方案1.1目标本工程旨在建设一座大坝导拦流明渠，用于引水、水源补给、水库管理等功能，以确保地区的灌溉和生活用水需求。

1.2工程范围本工程范围包括大坝、导拦流明渠及相关辅助设施等。

1.3工程流程施工流程分为前期准备、大坝施工和导拦流明渠施工三个阶段。

二、前期准备2.1方案设计根据项目需求和现场实际情况，由专业设计师编制大坝导拦流明渠的设计方案。

方案需要包括大坝的形状、尺寸、合理的坝体材料选择等；导拦流明渠的设计参数、渠道尺寸、导流结构等。

2.2材料准备根据方案设计的要求，采购所需的材料，包括土石方材料、混凝土、钢筋等。

2.3设备准备根据施工需求，确保所需的施工设备和机械设备的准备，包括挖掘机、运输车辆、搅拌机等。

2.4现场准备在施工现场搭建临时办公和工作区域，包括办公室、生活区、仓库等设施。

三、大坝施工3.1基坑挖掘根据方案设计要求，在合适的位置挖掘坝基基坑，确保基坑的平整和稳定。

3.2坝体施工根据方案设计，在基坑中浇筑混凝土，逐层紧密、均匀地施工，同时加固坝体的稳定性，包括设置过渡坡度、修建坝顶等。

3.3大坝验收完成大坝施工后，进行验收，确保大坝结构的安全和合格。

四、导拦流明渠施工4.1渠道挖掘根据方案设计，在坝基外侧或附近适当位置挖掘导拦流明渠，保证渠道的流线形状和规定尺寸。

4.2渠道加固对挖掘出的明渠进行加固处理，包括石子铺设、堤坝加固等，确保渠道的稳定性和流量的顺畅。

4.3导流结构建设根据方案设计，建设导流结构，包括引流闸门、导流隧洞等，确保安全、稳定地引导水流。

五、安全管理5.1安全教育对施工人员进行安全意识教育，确保施工过程中的各项安全措施的贯彻执行。

5.2安全检查在施工过程中，定期进行安全检查，发现问题及时纠正。

5.3事故应急建立完善的应急预案，以应对突发事故和灾害。

六、质量管理6.1施工质量检查对施工过程和成果进行定期检查，确保施工质量符合设计和标准要求。

水库工程（大坝工程）大坝截流施工方案标项目部大坝截流施工方案1.概述水库工程坝址位于乡木桥河上家坡处，距县城23km。

为榨茨河右岸一级支流，源头于龙头山，由西北向东南，一路流经玉洪、小茶园，于双河汇入榨茨河，全流域面积 14.34km2，主河道长8.09km，水库大坝距下游河口约2.5Km。

水库工程包括水库工程、补水工程及灌溉输水工程等。

水库工程包括大坝、右岸溢洪道及导流放空洞等建筑物。

补水工程包括北面的榨茨河源头右支补水工程和东面的野桃溪补水工程，包括取水堰、冲沙闸、控制闸及引水隧洞等建筑物。

灌溉输水工程包括进水口、灌溉输水隧洞（利用导流洞改建）和灌溉输水管道等建筑物。

大坝工程采用围堰一次截流、导流洞过水的方式导流。

导流洞位于大坝左侧，断面为城门洞型，断面尺寸0×3m，进口高程m，出口高程m，全长m。

围堰工程等级为5级，枯水期（10～4月）设计洪水重现期取10年一遇，相应洪峰流量64.83m3/s，上游最高水位705.5m，围堰超高为0.5m，上游围堰堰顶高程m。

下游围堰隐含在m施工平台内，为厚2m的粘土墙，墙顶高程为m。

初期导流由围堰挡水，导流洞过洪，此阶段大坝月平均填筑强度为9.4万m3，全断面填筑时月平均上升高度13.2m，到第二年3月末大坝可以上升到750m高程，此后，由坝体挡水，导流洞过洪，当大坝遭遇洪水期50年一遇设计标准洪水（设计洪峰流量146.9m3/s），经调洪演算，坝前最高水位728.6m。

2.导、截流工程施工范围及主要工作内容2.1 施工范围施工导流与水流控制施工范围包括：本标段内的主河床上、下游土石围堰，撇洪洞及拦水堰，坝后排水涵管、溢洪道、导流洞的有关截排水设施，以及本标段内的施工安全度汛和防汛工作。

2.2 工程主要工作内容本标段导、截流工程的主要项目如下：⑴坝址区的导流和截流；⑵坝址区上、下游横向围堰；⑶坝址区安全度汛和防护工程；⑷建筑物的基坑排水；⑸导流建筑物下闸和封堵。

目录1 概述 (3)1.1水文资料分析 (3)1.2工程地形地质条件 (3)1.3主要交通 (3)1.4工期要求 (4)1.5主要依据及引用标准 (4)1.6截流及围堰施工主要项目 (4)1.7右岸导流建筑物施工安排 (5)1.8截流及围堰施工重点与对策 (5)2 围堰及截流设计 (5)2.1围堰设计 (5)2.2截流设计 (7)3 物料规划 (8)3.1填筑料种类、数量及技术要求 (8)3.2料源勘查、料源平衡及备料规划 (9)3.3备料安排 (9)3.4取料规划 (10)4施工程序及进度计划 (10)4.1施工程序 (10)4.2施工进度计划 (10)5 截流施工方案 (10)5.1非龙口段预进占 (10)5.2龙口段截流 (11)6 围堰堰体填筑施工 (11)6.1填筑程序 (11)6.2填筑方法 (11)6.3土工膜施工程序 (12)7 设备及资源配置 (13)7.1主要设备配置 (13)7.2主要劳动力配置 (13)7.3截流施工组织 (13)8 施工期水情观测 (15)9 基坑排水 (15)9.1初期排水 (15)9.2施工经常性排水 (15)10 施工期防洪与渡汛 (16)11质量保证措施 (16)12安全、环保及文明施工措施 (17)东升水电站大坝工程左岸截流及围堰施工方案1 概述1.1水文资料分析该工程库容为:5824×104m3,为中型水库；设计洪水位为156.00m,相应库容为3988×104m3；正常蓄水位为156.00m。

工程等级为Ⅲ级,主要建筑物挡水坝、溢洪道、引水隧洞及坝后式水电站进口为3级,按50年一遇洪水设计,1000年一遇洪水校核。

溢流坝消能防冲按30年一遇洪水设计,1000年一遇洪水校核。

混合式电站级别为4级,按50年一遇洪水设计,100年一遇洪水校核,按30年一遇洪水设计,50年一遇洪水校核。

表1-1 坝址水位-流量关系1.2工程地形地质条件(1)左岸:地势平缓,地形自然坡度为:10～30度,高程141m～149m,宽度10m～95m,滩面倾向河床。

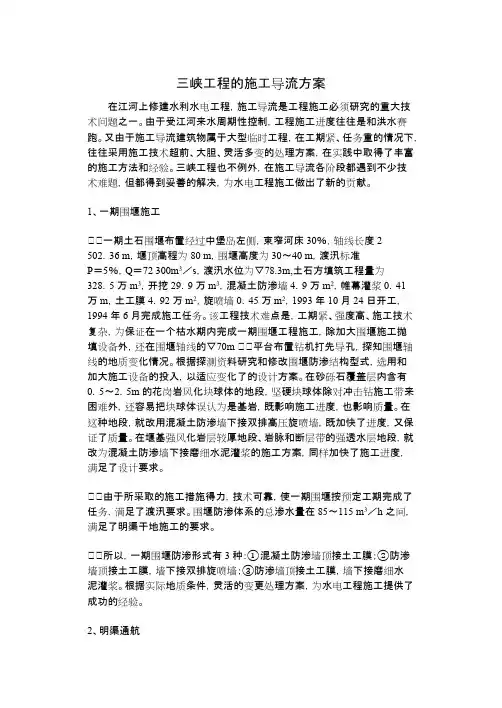

三峡工程的施工导流方案在江河上修建水利水电工程，施工导流是工程施工必须研究的重大技术问题之一。

由于受江河来水周期性控制，工程施工进度往往是和洪水赛跑。

又由于施工导流建筑物属于大型临时工程，在工期紧、任务重的情况下，往往采用施工技术超前、大胆、灵活多变的处理方案，在实践中取得了丰富的施工方法和经验。

三峡工程也不例外，在施工导流各阶段都遇到不少技术难题，但都得到妥善的解决，为水电工程施工做出了新的贡献。

1、一期围堰施工 一期土石围堰布置经过中堡岛左侧，束窄河床30％，轴线长度2 502．36 m，堰顶高程为80 m，围堰高度为30～40 m，渡汛标准P＝5％，Q＝72 300m3／s，渡汛水位为▽78.3m,土石方填筑工程量为328．5万m3，开挖29．9万m3，混凝土防渗墙4．9万m2，帷幕灌浆0．41万m，土工膜4．92万m2，旋喷墙0．45万m2，1993年10月24日开工，1994年6月完成施工任务。

该工程技术难点是，工期紧、强度高、施工技术复杂，为保证在一个枯水期内完成一期围堰工程施工，除加大围堰施工抛填设备外，还在围堰轴线的▽70m 平台布置钻机打先导孔，探知围堰轴线的地质变化情况。

根据探测资料研究和修改围堰防渗结构型式，选用和加大施工设备的投入，以适应变化了的设计方案。

在砂砾石覆盖层内含有0．5～2．5m的花岗岩风化块球体的地段，坚硬块球体除对冲击钻施工带来困难外，还容易把块球体误认为是基岩，既影响施工进度，也影响质量。

在这种地段，就改用混凝土防渗墙下接双排高压旋喷墙，既加快了进度，又保证了质量。

在堰基强风化岩层较厚地段、岩脉和断层带的强透水层地段，就改为混凝土防渗墙下接磨细水泥灌浆的施工方案，同样加快了施工进度，满足了设计要求。

由于所采取的施工措施得力，技术可靠，使一期围堰按预定工期完成了任务，满足了渡汛要求。

围堰防渗体系的总渗水量在85～115 m3／h之间，满足了明渠干地施工的要求。

三峡工程三期截流方案设计及实施2000级水电建筑工程李凯[摘要] 三峡工程三期截流具有流量大、落差大、单岸进占、抛投块体重量大、政治影响大等特点。

本文针对此特点对三期截流方案及施工特点作了简单分析与介绍。

关键词三峡工程三期截流截流方案施工部署长江三峡水利枢纽由大坝、电站厂房、船闸及升船机组成，为保证施工期间长江干流不断航，采用“明渠通航，三期导流”的施工方案，总工期17年（1993年-2009年），准备工程和一期工程5年，二期工程6年，三期工程6年。

准备工程主要有：坝区（包括对外交通和砂石料场）征地与移民，场地平整，场内外交通工程，供电、供水、通风、排水、通讯、仓储系统、房屋建筑、砂石料、砼、制冷系统、综合加工企业等。

一期工程主要有：一期土石围堰填筑，纵向围堰砼浇筑，三期上游碾压砼围堰基础部分浇筑，导流明渠开挖和护底、护岸砼浇筑及临时船闸工程等，以大江截流为开始标志。

二期工程主要有：大江上、下游横向土石围堰填筑和基坑排水，河床泄洪坝段、左岸厂房坝段及坝后式厂房等，以左岸电厂首批机组发电和永久船闸通航为结束标志。

三期工程主要有：右岸厂房坝段和右岸非溢流坝段至主坝顶185米高程的砼浇筑及相应的金属结构安装，右岸电站厂房工程等，以枢纽工程全部建成、26台水轮发电机组全部发电为结束标志。

1 三期截流工程概况及其特点三期截流是修建三期上下游围堰的第一道工序，其目的是截断明渠，迫使长江水流改道从左侧主河床已建泄洪坝段导流底孔渲泄。

三期截流设计流量9010-10300m3/s，截流落差3.26-4.06m，截流水深20-30m，其截流总能量为当今世界截流工程之冠。

三期截流具有流量大、水深、龙口抛投量大等特点。

一是流量大。

1981年葛洲坝工程截流时，水流流量为每秒4720m3；1997年三峡工程大江截流时，水流量为每秒11600m3；巴西伊泰普水电工程截流时，水流流量为每秒8100m3；而三期截流设计流量为9010-10300m3/s，实测流量8600 m3/s。

第1篇一、引言三峡工程作为我国迄今为止规模最大的水利枢纽工程，其施工导截流施工是工程建设的核心环节之一。

导截流施工的成功与否直接关系到工程的安全、进度和投资。

本文将详细介绍三峡工程施工导截流施工的过程、技术难点及应对措施。

二、三峡工程施工导截流施工过程1. 施工准备阶段（1）施工图纸审查：对施工图纸进行全面审查，确保图纸符合工程要求，避免施工过程中出现设计变更。

（2）施工方案编制：根据工程特点和施工条件，编制详细的施工导截流方案，包括施工顺序、施工方法、施工设备、施工进度等。

（3）施工组织设计：成立专门的施工导截流施工组织，明确各岗位责任，确保施工顺利进行。

2. 施工实施阶段（1）导流明渠施工：在施工导截流期间，需开挖导流明渠，使长江水流从明渠下泄，确保施工期间主河床的通航。

（2）围堰施工：根据施工导截流方案，分别施工上游围堰、下游围堰和纵向围堰，确保施工期间河床的安全。

（3）基础处理：对施工区域进行基础处理，确保施工质量。

（4）主体工程施工：在导截流期间，开始施工主体工程，如大坝、电站厂房、船闸等。

3. 施工结束阶段（1）导流明渠封堵：在主体工程完成后，对导流明渠进行封堵，恢复主河床的通航。

（2）围堰拆除：在主体工程完成后，拆除围堰，确保施工区域的安全。

（3）施工总结：对施工导截流施工进行总结，分析施工过程中的问题和不足，为今后类似工程提供借鉴。

三、三峡工程施工导截流施工技术难点及应对措施1. 深水高土石围堰施工（1）技术难点：深水高土石围堰施工过程中，面临水压力、土石料稳定性、施工进度等多重挑战。

（2）应对措施：采用先进的土石围堰施工技术，如预应力锚索、预应力混凝土、土石料加固等，确保围堰的稳定性和施工质量。

2. 明渠截流施工（1）技术难点：明渠截流施工过程中，需确保截流成功，避免对下游产生不良影响。

（2）应对措施：采用合理的截流方案，如分段截流、分段合龙等，确保截流成功。

3. 深水基础处理（1）技术难点：深水基础处理过程中，面临水下地质条件复杂、施工难度大等问题。
