EMI （电磁干扰）基础2012-11-281、概述大多数国家的安全和EMC （电磁兼容）标准通常是合在一起的，如CE 认证（欧洲共同体认证）和CCC （中国强制认证）；但美国是分开的，UL 认证（美国保险商实验室）表示符合产品安全标准，而FCC 认证（美国联邦通信委员会）则表示符合电磁干扰标准。

EMC 要求机器既不能干扰其它设备，也不能受其它设备干扰，而EMI 包括传导和辐射，而传导又分为差模（DM ）噪声干扰和共模（CM ）噪声干扰。

2、EMI 辐射基础光、射线波、红外线、微波等都是电磁波，它们的波长λ（m ）、频率f （Hz ）和在介质中的传播速率u （m/s ）的关系是λ=u/f 。

如果电子设备尺寸接近于λ/4，那么它就极易发射（或者接收）相应频率的电波，这正是收音机天线的原理，手机收音机必须插上耳线才能收到电台是因为耳线作为天线使用了。

当天线远比最佳的λ/4短时会怎么样？天线短于λ/10仍相当有效，这就就是为什么在汽车上（固定长度的）鞭状天线可以很好的接收几乎所有FM 频道，当天线远比λ/4长时可以把天线当成已经钳位于λ/4，剩下的长度基本上多余。

把机器插头插到交流电网插座上时，其输入电缆（交流电源线）与建筑的配电线结合形成天线，这就产生很强的辐射干扰，影响附件其他设备工作，除辐射途径外，发射还可以通过电网线路传导干扰，直接影响其他插座上的装置。

麦克斯韦电磁场理论指出，变化的电场产生磁场，变化的磁场产生电场。

开关变换器频率越高EMI 性能越差， 对MOS 管而言，这里所指“频率”并非一定是PWM 开关频率（开关频率约为100kHz-500kHz ，即周期为几ms ），而是指非常短的转换时间，即10ns-100ns （MOS 管的驱动电阻不能随便选）。

在特定情况下转换时间是固定的，频率越高重复次数越多EMI 越严重。

尽管电磁波电场与磁场的幅值随着与发射源之间距离的增大而衰减，但在足够远的距离之外的任意点，电场和磁场的幅值比为恒定值。

ECM：Electro Magnetic Compatibility的缩写，及电磁兼容。

是指电子、点七色备或系统在预期的电磁环境中，按设计要求正常工作的能力。

它是电子、电器设备或系统的一种重要的技术性能，主要包括EMI和EMS两个方面。

EMI(Electro Magnetic Interference，电磁干扰)，即处在一定环境中的设备或系统，在正常运行时，不应产生超出相应标准所要求的电磁能量，想对应的测试项目有：1、CE，传导骚扰；测量设备从电源口、信号端口向电网或信号网络传输的骚扰。

2、RE，辐射骚扰；测试电子、电气和机电设备及其部件的辐射发射，包括来所有组建、电缆及其连接线上的辐射发射，用于鉴定其辐射是否符合标准的要求，以致在正常使用过程中影响同一环境中的其他设备。

3、Harmonic，谐波电流测量。

4、Fluctuation and Flicker，电压波动和闪烁测量。

EMS(Electro Magnetic Susceptibility，电磁抗扰度），处在一定的环境中的设备或系统，在正常工作时，设备或系统能承受相应标准规定范围内的电磁能量干扰，相对应的测试项目有：1、ESD，静电饭店抗扰度；测试单个设备或系统的抗静电放电干扰的能力。

他模拟操作人员或物体在接触设备时的放电，人或物体对临近物体的放电。

2、EFT/B，电快速瞬变脉冲群抗扰度；对电气和电子设备建立一个评价抗电快速瞬变脉冲群冲击的共同依据。

测试机理是利用脉冲群产生的共模电流流过线路时，分别对电路分布电容能量的积累效应，当积累到一定程度时就有可能引起线路（乃至设备）工作出错。

3、SURGE，浪涌（也叫雷击）；通过模拟测试的方法来建立一个评价电气和电子设备抗浪涌干扰的能力的共同标准。

4、RS，辐射抗扰度；射频辐射电磁场对设备的干扰往往是由设备操作、维修和安全检查人员在使用移动电话是产生的，无线电台、电视发射台、移动无线发射机和各种工业电磁辐射源，以及电焊机、晶闸整流器、荧光等工作室产生的计生辐射也都会产生射频辐射干扰。

大多数国家的安全和EMC（电磁兼容）标准通常是结合在一起的。

CE认证（欧洲共同体认证）CCC认证（中国强制认证）这些认证标志被认为是同时符合安全和EMC标准的，但美国的安全和EMC标准是分开的。

UL认证（美国保险商实验室）表示符合产品安全标准，而FCC认证（美国联邦通讯委员会）则表示符合电磁干扰标准。

EMI仅是EMC中的一项。

当开关电源的谐波电平在低频段（频率范围0.15～30MHz）表现在电源线上时，称之为传导干扰。

要抑制传导干扰相对比较容易，只要使用适当的 EMI 滤波器，就能将其在电源线上的EMI 信号电平抑制在相关标准规定的限值内。

要使 EMI 滤波器对 EMI 信号有最佳的衰减性能，则滤波器阻抗应与电源阻抗失配，失配越厉害，实现的衰减越理想，得到的插入损耗特性就越好。

也就是说，如果噪音源内阻是低阻抗的，则与之对接的 EMI 滤波器的输入阻抗应该是高阻抗（如电感量很大的串联电感）；如果噪音源内阻是高阻抗的，则 EMI 滤波器的输入阻抗应该是低阻抗（如容量很大的并联电容）。

这个原则也是设计抑制开关电源EMI 滤波器必须遵循的。

几乎所有设备的传导干扰都包含共模噪音和差模噪音，开关电源也不例外。

共模干扰是由于载流导体与大地之间的电位差产生的，其特点是两条线上的杂讯电压是同电位同向的；而差模干扰则是由于载流导体之间的电位差产生的，其特点是两条线上的杂讯电压是同电位反向的。

通常，线路上干扰电压的这两种分量是同时存在的。

由于线路阻抗的不平衡，两种分量在传输中会互相转变，情况十分复杂。

典型的EMI 滤波器包含了共模杂讯和差模杂讯两部分的抑制电路。

图中：差模抑制电容Cx1，Cx2 0.1～0.47µF；差模抑制电感L1，L2 100～130µH；共模抑制电容Cy1，Cy2 <10000pF；共模抑制电感 L 15～25mH。

设计时，必须使共模滤波电路和差模滤波电路的谐振频率明显低于开关电源的工作频率，一般要低于 10kHz，即f= <10kHz 。

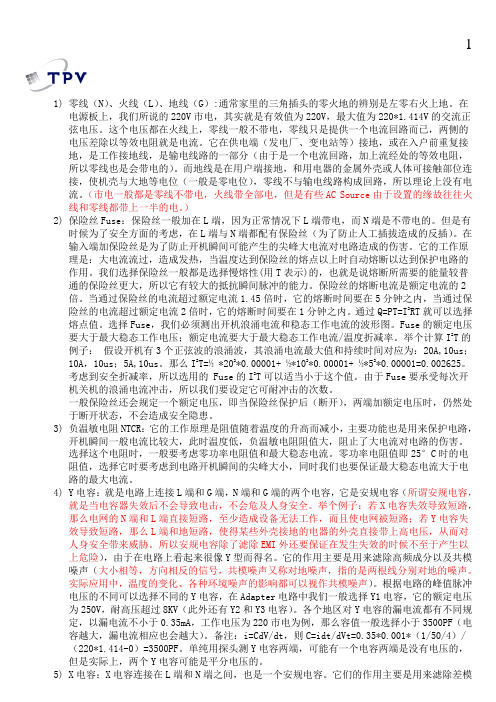

1)零线（N）、火线（L）、地线（G）:通常家里的三角插头的零火地的辨别是左零右火上地。

在电源板上，我们所说的220V市电，其实就是有效值为220V，最大值为220*1.414V的交流正弦电压。

这个电压都在火线上，零线一般不带电，零线只是提供一个电流回路而已，两侧的电压差除以等效电阻就是电流。

它在供电端（发电厂、变电站等）接地，或在入户前重复接地，是工作接地线，是输电线路的一部分（由于是一个电流回路，加上流经处的等效电阻，所以零线也是会带电的）。

而地线是在用户端接地，和用电器的金属外壳或人体可接触部位连接，使机壳与大地等电位（一般是零电位），零线不与输电线路构成回路，所以理论上没有电流。

（市电一般都是零线不带电，火线带全部电，但是有些AC Source由于设置的缘故往往火线和零线都带上一半的电。

）2)保险丝Fuse：保险丝一般加在L端，因为正常情况下L端带电，而N端是不带电的。

但是有时候为了安全方面的考虑，在L端与N端都配有保险丝（为了防止人工插拔造成的反插）。

在输入端加保险丝是为了防止开机瞬间可能产生的尖峰大电流对电路造成的伤害。

它的工作原理是：大电流流过，造成发热，当温度达到保险丝的熔点以上时自动熔断以达到保护电路的作用。

我们选择保险丝一般都是选择慢熔性(用T表示)的，也就是说熔断所需要的能量较普通的保险丝更大，所以它有较大的抵抗瞬间脉冲的能力。

保险丝的熔断电流是额定电流的2倍。

当通过保险丝的电流超过额定电流1.45倍时，它的熔断时间要在5分钟之内，当通过保险丝的电流超过额定电流2倍时，它的熔断时间要在1分钟之内。

通过Q=PT=I2RT就可以选择熔点值。

选择Fuse，我们必须测出开机浪涌电流和稳态工作电流的波形图。

Fuse的额定电压要大于最大稳态工作电压；额定电流要大于最大稳态工作电流/温度折减率。

举个计算I2T的例子：假设开机有3个正弦波的浪涌波，其浪涌电流最大值和持续时间对应为：20A,10us；10A，10us；5A,10us。

EMI接收机设备安全操作规定
引言
针对电磁兼容性（EMC）和电磁干扰（EMI）问题，现代电子设备
普遍配备了EMI接收机。

EMI接收机的主要作用是检测设备在使用时
可能产生的电磁干扰，监控设备的辐射电磁波使之符合国家和地区的
电磁兼容性标准和法规。

为了保护设备和人员安全，使用EMI接收机
时必须遵守相关安全操作规定。

设备安全操作规定
1. 使用人员
只有经过合格培训并获得相关操作证书的人员才能使用EMI接收机。

未经培训和授权使用EMI接收机的人员将会引发极大的安全隐患。

2. 设备安装
EMI接收机必须安装在地面良好、通风良好、没有电磁干扰的区域内，设备周围不得放置任何与电子设备及通信设备有关的金属物品。

在设备周围必须标示出防止进入并保持距离的警示牌。

3. 检修及维护
EMI接收机的检修及维护应由经过特别培训的维护人员完成，不得
由未经培训的人员进行操作，以免对设备造成不良影响。

4. 电源
EMI接收机的电源线必须严格按照国家标准和地区电器安全规定安装，并且必须与其他线路分开布置，质量可靠，售后服务保障。

5. 禁止携带金属物品
任何人员都不允许携带金属物品进入EMI接收机的安装区域，以免金属物品对设备产生不良影响。

结语
EMI接收机是促进设备电磁兼容性的重要检测工具，保护设备和人员安全也是必不可少的。

本文介绍了EMI接收机设备安全操作规定，希望大家在使用EMI接收机时都能遵守相关规定，确保设备和人员安全。

3c emi标准
EMI（电磁干扰）标准是针对电子设备在正常运行、异常运行和故障情况下对电磁环境产生的干扰进行规范。

1. 第一级标准是针对电子设备在正常运行过程中对电磁环境产生的干扰。

它要求电子设备在运行过程中不对周围的电磁环境产生干扰，或者说在一定范围内不对其他设备产生干扰。

2. 第二级标准是针对电子设备在异常运行过程中对电磁环境产生的干扰。

它要求电子设备在异常运行时不对周围的电磁环境产生干扰，或者说在一定范围内不对其他设备产生干扰。

3. 第三级标准是针对电子设备在故障情况下对电磁环境产生的干扰。

它要求电子设备在故障时不对周围的电磁环境产生干扰，或者说在一定范围内不对其他设备产生干扰。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。

en61000安规标准EN 61000安规标准是一套关于电磁兼容性的国际标准，由欧洲电工标准化委员会（CENELEC）制定并发布。

该标准旨在确保电气和电子设备在电磁环境中的正常工作，同时减少电磁干扰对其他设备的影响。

以下是对EN 61000安规标准的详细说明：一、概述EN 61000安规标准涵盖了电磁兼容性的多个方面，包括电磁干扰（EMI）和电磁抗扰度（EMS）。

这些标准适用于各种电气和电子设备，包括家用电器、工业设备、医疗设备、信息技术设备等。

通过遵循这些标准，制造商可以确保其产品在电磁环境中具有良好的性能，并满足国际市场和监管机构的要求。

二、标准分类1.EN 61000-1系列：基础标准和通用标准EN 61000-1-1和EN 61000-1-2是电磁兼容性的基础概念和定义的标准，提供了评估电气和电子设备电磁兼容性的基本方法和程序。

这些标准为后续的具体测试提供了指导和参考。

2.EN 61000-2系列：环境标准EN 61000-2系列标准主要关注电磁环境对设备的影响，包括电磁场的强度、频率等参数。

这些标准旨在确保设备在特定的电磁环境中能够正常工作，而不受干扰或损坏。

（注意：实际上，EN 61000-2系列并不存在。

可能是对标准编号的误解，通常我们讨论的是EN 61000的其他系列，如EN 61000-3、EN 61000-4等。

这里为了保持连贯性，我们假设存在一个虚拟的EN 61000-2系列，并将其解释为环境标准。

）3.EN 61000-3系列：限值标准EN 61000-3系列标准涉及到电源品质和稳定性的测量和控制。

这些标准规定了设备在电源输入端产生的电磁干扰的限值，以确保设备的正常工作不会对电网造成过大的干扰。

同时，这些标准还规定了设备对电源波动的抗扰度要求，以确保设备在电源质量较差的环境中也能正常工作。

4.EN 61000-4系列：测试方法和测量技术EN 61000-4系列标准涉及到各种类型的电磁干扰测试方法和测量技术。
