综合布线配管说明：
1-2根线配20管；
3-6根线配25管；
8-12根线配32管；
12根以上分管敷设。

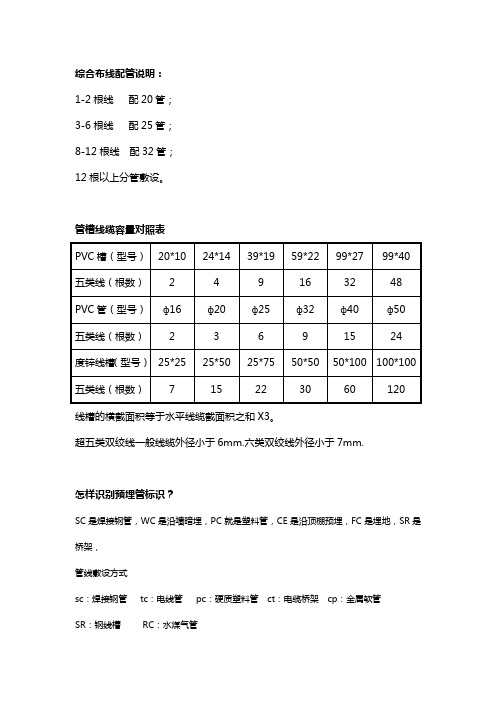

管槽线缆容量对照表
线槽的横截面积等于水平线缆截面积之和X3。

超五类双绞线一般线缆外径小于6mm.六类双绞线外径小于7mm.
怎样识别预埋管标识？
SC是焊接钢管，WC是沿墙暗埋，PC就是塑料管，CE是沿顶棚预埋，FC是埋地，SR是桥架，管线敷设方式
sc：焊接钢管 tc：电线管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管
SR：钢线槽 RC：水煤气管
导线敷设部位：
SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 FC：预埋在地面内 cc：暗敷设在顶板内
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定,线路敷设方式标注
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR
塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：F
2。

ZR-KVV表示：阻燃聚氯乙烯绝缘聚氯乙烯护套铜芯控制电缆ZR--阻燃V---聚氯乙烯（绝缘）V---聚氯乙烯（护套）K---控制用（电缆)RVS---对绞多股软线PVVP----屏蔽信号线BV----铜芯聚氯乙烯绝缘电线，RVVP----多芯平行电缆，外面一层公共屏蔽层，最外面再加一层绝缘护套。

BV----一般用途单芯硬导体无护套电力电缆。

RVB：平行扁形无护套软线，简称RVB平行线，电子线，就象家里经常用的电话线裸线，只是其中的芯和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根扁形无护套软线，适用于家用电器、小型电动工具、仪器仪表及动力照明用线。

具有抗酸碱、耐油性、防潮、防霉等特性。

作用：适用于家用电器（音响线、广播线等）、小型电动工具、仪器仪表及动力照明用线。

具有抗酸碱、耐油性、防潮、防霉等特性。

导体：铜丝绝缘体：聚氯乙烯BV线简称塑铜线，名称为：一般用途单芯硬导体无护套电力电缆。

BV是BTV的缩写：B代表是类别：布电线，T代表导体为：铜导体，V代表绝缘为：聚氯乙烯。

塑铜线类型BV线又分为：ZR-BV 和NH-BV.ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。

NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。

BV线学名：铜芯聚氯乙烯绝缘电线SYV 英文缩写一般所指的视频线为电视有线，也可用作安防领域的监控摄像头用线。

下面是一般视频线的参数75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活，其线路优点是阻燃效果好，不容易引起火灾。

弱电工程图纸的常用图标标识汇总前言：弱电智能化设计和施工，必定会涉及到图纸。

所以首先，了解弱电图纸的图标很重要。

标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。

要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：▪SR：沿钢线槽敷设▪BE：沿屋架或跨屋架敷设▪CLE：沿柱或跨柱敷设▪WE：沿墙面敷设▪CE：沿天棚面或顶棚面敷设▪ACE：在能进入人的吊顶内敷设▪BC：暗敷设在梁内▪CLC：暗敷设在柱内▪WC：暗敷设在墙内▪CC：暗敷设在顶棚内▪ACC：暗敷设在不能进入的顶棚内▪FC：暗敷设在地面内▪SCE：吊顶内敷设,要穿金属管1一、导线穿管表示▪SC-焊接钢管▪MT-电线管▪PC-PVC塑料硬管▪FPC-阻燃塑料硬管▪CT-桥架▪MR-金属线槽▪M-钢索▪CP-金属软管▪PR-塑料线槽▪RC-镀锌钢管2二、导线敷设方式的表示▪DB-直埋▪TC-电缆沟▪BC-暗敷在梁内▪CLC-暗敷在柱内▪WC-暗敷在墙内▪CE-沿天棚顶敷设▪CC-暗敷在天棚顶内▪SCE-吊顶内敷设▪F-地板及地坪下▪SR-沿钢索▪BE-沿屋架，梁▪WE-沿墙明敷3三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关4四、另外还一部分安防产品图标。

弱电智能化设计和施工，必定会涉及到图纸。

所以首先，了解弱电图纸的图标很重要。

标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。

首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。

下面是弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设的表示方式DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、部分安防产品图标，图纸上也是常见的系统名称图标标记含义周界报警ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

弱电工程图例符号大全弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在36V以内。

家用电器中的电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等用电器均为弱电电气设备。

符号是指具有某种代表意义或性质的标识。

来源于规定或者约定俗成，其形式简单，种类繁多，用途广泛，具有很强的艺术魅力。

而弱电符号则为弱电工程术语的简洁表达方式，为日常表达图纸的设计提供标准支持。

1.RVS(2*1.0)+UTP-5 RVB 平行多股软线，两根芯线是平行包在护套中的；RVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ；UTP-5 五类(非屏蔽-两对)网络线； 2.SYWV-75-5-SC15：根据字面的意思可理解成型号为sywv-75-5电视线穿钢管，15应该是钢管的直径。

3.UTP-6+HPV-2*2*0.5-SC20；理解成六类网线和电话线穿钢管。

2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。

4.ZR-RVS-2*1.5；在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。

5.ZBN-RVS-4*1.5；在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。

按一根计算就是1m. 6.消防里的ZR-RVS 2×1.5 的RNS的含义是：ZR 阻燃；RVS 全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。

字母S代表双绞线；字母R代表软线；字母V代表聚氯乙烯（绝缘体）；这种线多用于消防火灾自动报警系统的探测器线路 7.智能弱电中RVVP 4×16/0.15 (4×0.30mm?）四芯圆形护套屏蔽电线。

适用12-125 RVV2×16/0.15（2×0.3 mm?）扁型电源线适用2-1877；RVS2*1.5是背景音乐广播线适用2-1877 8.RVVP4*16/0.15 即“4（芯）乘0.3（平方毫米）屏蔽（聚氯乙烯）护套软线，其中每个字母的含义如下： 多线芯软线（型号中第1位字母，R），聚氯乙烯绝缘（型号中第2位字母，V），聚氯乙烯护套（型号中第3位字母，V），铜软线或镀锡软铜线编织屏蔽（型号中第4位字母，P），带绝缘层的线芯数4芯（型号中第5位字母，4），缘层内的导体线芯数16芯（型号中第7、8位字母，16），缘层内的导体线芯直径0.15mm（型号中第10~13位字母，0.15）。

------------------------------------------------------------精品文档--------------------------------------------------------（可用快线缆符号解释弱电名称解释专业备注解释弱电符号术语解释捷键Ctrl+F 查找相应符号）网线弱电符号音箱线弱电符号弱电线缆符号标识弱电符号表示======弱电线缆符号标识网络最全版本=======1. RVS(2*1.0)+UTP-5平行多股软线，两根芯线是平行包在护套中的；RVBRVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ；音箱线缆2x30/0.08 2是指双绞线，即两芯绞合，然后每根线芯又由30根0.08线径的铜丝组成UTP-5 五类(非屏蔽-两对)网络线；2. SYWV-75-5-SC15根据字面的意思可理解成型号为sywv-75-5有线电视线穿钢管，15应该是钢管的直径。

3. UTP-6+HPV-2*2*0.5-SC20理解成六类网线和电话线穿钢管。

2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。

4. ZR-RVS-2*1.5在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。

5 ZBN-RVS-4*1.5在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。

按一根计算就是1m.6 消防里的ZR-RVS 2×1.5 的RNS的含义是ZR 阻燃RVS 全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。

字母S代表双绞线字母R代表软线字母V代表聚氯乙烯（绝缘体）这种线多用于消防火灾自动报警系统的探测器线路7、智能弱电中RVVP 4×16/0.15 (4×0.30mm2）四芯圆形护套屏蔽电线。

强电和弱电的划分标准1. 引言1.1 什么是强电和弱电强电和弱电是电力工程领域中常用的分类标准，用以区分电路中不同的电压和电流等级。

强电指的是电压高、电流大的电路，通常用于工业生产中的大功率设备和高压系统中；而弱电则是指电压低、电流小的电路，主要用于信息传输和控制系统中。

强电和弱电的划分主要依据电压和电流的大小以及其对人体安全的影响程度。

强电具有较高的电压和电流，接触会对人体造成严重危害甚至危及生命，因此需要采取严格的安全措施。

而弱电的电压和电流相对较小，对人体的伤害程度较低，但在特定情况下也需要注意安全防护措施。

通过正确划分强电和弱电，能够有效避免电路故障带来的安全风险，保障人员和设备的安全。

在电力工程和电器设备的使用中，正确理解和区分强电和弱电非常重要，有助于规范电力系统的设计和运行，确保人身安全和设备稳定运行。

1.2 分辨强电和弱电的标准在日常生活中，我们经常会听到关于强电和弱电的说法，但是对于这两者的区分标准可能并不清晰。

那么，究竟什么是强电，什么是弱电呢？如何通过哪些标准来区分它们呢？强电和弱电的划分主要是通过电流强度和电压大小来进行区分的。

一般来说，电流强度大于10mA，电压大于50V的电路就被认为是强电，反之则被认为是弱电。

这是因为强电下电流和电压的能量较大，一旦接触不当会对人体造成严重伤害甚至危及生命。

而弱电则相对较弱，不会对人体造成直接伤害。

在设备及应用领域上也有明显的差别。

强电主要用于供电系统、高功率电器设备等领域，而弱电则主要应用于通信系统、控制系统等领域。

了解强电和弱电的区分标准对于正确使用电器设备和遵守相关安全规范至关重要。

只有正确划分强电和弱电，才能有效保障人身安全，避免因错误操作而造成的意外事故发生。

各位在日常生活中务必要严格遵守相关的安全规范，确保自身和他人的安全。

【2000字】2. 正文2.1 定义强电和弱电强电和弱电是指在电力系统中划分的两种电流强度大小不同的电流类别。

SC表示焊接钢管敷设，SC20表示DN20的焊接钢管；MT表示电线管敷设；PC表示塑料管敷设；FPC表示穿半硬聚氯乙烯管敷设；MR表示金属线槽敷设；CT表示电缆桥架敷设；PR表示塑料线槽敷设；KPC表示穿聚氯乙烯塑料波纹电线管敷设；CP表示穿金属软管敷设；CE表示混凝土排管敷设。

SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R－连接用软电缆（电线），软结构。

弱电符号术语解释专业备注解释弱电名称解释线缆符号解释（可用快捷键Ctrl+F 查找相应符号）网线弱电符号音箱线弱电符号弱电线缆符号标识弱电符号表示======弱电线缆符号标识网络最全版本=======1. RVS(2*1.0)+UTP-5RVB 平行多股软线，两根芯线是平行包在护套中的；RVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ；音箱线缆2x30/0.08 2是指双绞线，即两芯绞合，然后每根线芯又由30根0.08线径的铜丝组成UTP-5 五类(非屏蔽-两对)网络线；2. SYWV-75-5-SC15根据字面的意思可理解成型号为sywv-75-5有线电视线穿钢管，15应该是钢管的直径。

3. UTP-6+HPV-2*2*0.5-SC20理解成六类网线和电话线穿钢管。

2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。

4. ZR-RVS-2*1.5在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。

5 ZBN-RVS-4*1.5在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。

按一根计算就是1m.6 消防里的 ZR-RVS 2×1.5 的RNS的含义是ZR 阻燃RVS 全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。

字母S代表双绞线字母R代表软线字母V代表聚氯乙烯（绝缘体）这种线多用于消防火灾自动报警系统的探测器线路7、智能弱电中RVVP 4×16/0.15 (4×0.30mm²）四芯圆形护套屏蔽电线。

适用12-125RVV2×16/0.15（ 2×0.3 mm²）扁型电源线适用2-1877RVS2*1.5是背景音乐广播线适用2-18778、 RVVP4*16/0.15 即“4（芯）乘0.3（平方毫米）屏蔽（聚氯乙烯）护套软线，其中每个字母的含义如下：多线芯软线（型号中第1位字母，R），聚氯乙烯绝缘（型号中第2位字母，V），聚氯乙烯护套（型号中第3位字母，V），铜软线或镀锡软铜线编织屏蔽（型号中第4位字母，P），带绝缘层的线芯数4芯（型号中第5位字母，4），缘层内的导体线芯数16芯（型号中第7、8位字母，16），缘层内的导体线芯直径0.15mm（型号中第10~13位字母，0.15）。
