弱电线路标识
- 格式:doc
- 大小:27.50 KB
- 文档页数:2
WC:暗敷设在墙内,英文意思是:wall concealed laying 其它:导线敷设部位:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管导线穿管表示:SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式:DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内暗敷在墙内WC-CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷灯具安装方式:CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上常用电气工程图形符号(电气安装可能用到),供参考表达线路敷设方式标注的文字代号照号对标注代容达内表本图集代号汉语拼音代号英文代号GBV 用轨型护套线敷设VXC PR 用塑制线槽敷设 XCVG PC 用硬质塑制管敷设 VGBYG FEC 用半硬塑制管敷设ZVGKRG 用可挠型塑制管敷设DG 用薄电线管敷设DG TCG 用厚电线管敷设GG SC G 用水煤气钢管敷设GXC GCR 用金属线槽敷设SR)或托盘敷设 CT (用电缆桥架用瓷夹敷设PL CJPCL 用塑制夹敷设 VTCP 用蛇皮管敷设K用瓷瓶式或瓷柱式绝缘子敷设CP表达线路敷设部位标注的文字代号照对号代注标容内达表汉语拼音代本图集代SSR沿钢索敷SLMLMBE沿屋架或层架下弦敷ZM沿柱敷CLEZMQM沿墙敷WEQMPMPM沿天棚敷CEPNM在能进人的吊顶内敷ACEPNMLALABC暗敷在梁ZACLCZA暗敷在柱PACCPA暗敷在屋面内或顶板DAFCDA暗敷在地面或者地板PNAPNAAC暗敷在不能进入人的吊顶Q暗敷在墙QW表达照明灯具安装方式标注的文字代汉语拼音代本图集代线吊CP 自在器线吊XCPX固定线吊X1CP1X1防水线吊X2CP2X2吊线器X3CP3X3链吊LChL管吊GPG 吸顶式或直附DSD)嵌入不可进人的顶嵌入RRR嵌入可进人的顶棚内安DRDRCR)BRWRBR墙壁内安TTT台上安JJSP支架上安BBW壁装ZZCL柱上安ZHZ座装常用的电气导管、线路敷设标注方法经常看到有人问图纸上的管线方式的含义,对标注看不懂,现将我收集整理的给大家参考;希望大家补充!序号敷设方式标注名称旧代号新代号CP K用瓷瓶或瓷柱敷设12 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11 用瓷夹敷设CJ PL12 用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC:焊接钢管TC:电线管镀锌或非镀锌薄钢管PC:硬质塑料管CT:电缆桥架CP:金属软管SR:钢线槽MR: 金属线槽RC:水煤气管KBG:管为套接扣压式镀锌薄壁钢导管,JDG:为套接紧定式镀锌薄壁钢导管导线敷设部位:CT:电缆桥架敷设SR:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设:沿现浇板内暗敷设CC.CE:沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE:在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱子内BC 暗敷设在梁内WC:暗敷设在墙内WE:沿墙明敷设WS 沿墙面敷设FC:地板或地面下敷设CC:暗敷设在屋面或顶板内RVB:平行多股软线(扁的),就象家里经常用的电话线裸线,只是其中的芯线和RVV芯线一致,两根芯线是平行包在护套中的,通常是一个护套两根.RVS:对绞多股软线,就是将RVB的软芯撕开,对绞后即可!呵呵,通常是两根对绞RVV:多股软线,就是芯线由多股铜丝组成,RVV线是弱电系统最常用的线缆,其芯线根数不定,有单根的,也有多根的,外面也有护套。
弱电工程图例符号大全弱电一般是指直流电路或音频、视频线路、网络线路、电话线路,直流电压一般在36V以内。
家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(输出端线路)等用电器均为弱电电气设备。
符号是指具有某种代表意义或性质的标识。
来源于规定或者约定俗成,其形式简单,种类繁多,用途广泛,具有很强的艺术魅力。
而弱电符号则为弱电工程术语的简洁表达方式,为日常表达图纸的设计提供标准支持。
1.RVS(2*1.0)+UTP-5 RVB 平行多股软线,两根芯线是平行包在护套中的;RVS 对绞多股软线,就是将RVB的软芯撕开,对绞,一般用为电话线、音响线(扩音线);(2*1.0) 成品外径(宽度×厚度)/mm ;UTP-5 五类(非屏蔽-两对)网络线; 2.SYWV-75-5-SC15:根据字面的意思可理解成型号为sywv-75-5电视线穿钢管,15应该是钢管的直径。
3.UTP-6+HPV-2*2*0.5-SC20;理解成六类网线和电话线穿钢管。
2*2*0.5应该是两根两芯0.5平方毫米的电话线,20应该是钢管的直径。
4.ZR-RVS-2*1.5;在计算工程量时一根管对应一根线,2X1.5是两芯截面1.5的,是一根。
5.ZBN-RVS-4*1.5;在计算工程量时是按几根算, 管线是1m, 这个是信号线,双铰线。
按一根计算就是1m. 6.消防里的ZR-RVS 2×1.5 的RNS的含义是:ZR 阻燃;RVS 全称为:铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线,俗称麻花线。
字母S代表双绞线;字母R代表软线;字母V代表聚氯乙烯(绝缘体);这种线多用于消防火灾自动报警系统的探测器线路 7.智能弱电中RVVP 4×16/0.15 (4×0.30mm?)四芯圆形护套屏蔽电线。
适用12-125 RVV2×16/0.15(2×0.3 mm?)扁型电源线适用2-1877;RVS2*1.5是背景音乐广播线适用2-1877 8.RVVP4*16/0.15 即“4(芯)乘0.3(平方毫米)屏蔽(聚氯乙烯)护套软线,其中每个字母的含义如下: 多线芯软线(型号中第1位字母,R),聚氯乙烯绝缘(型号中第2位字母,V),聚氯乙烯护套(型号中第3位字母,V),铜软线或镀锡软铜线编织屏蔽(型号中第4位字母,P),带绝缘层的线芯数4芯(型号中第5位字母,4),缘层内的导体线芯数16芯(型号中第7、8位字母,16),缘层内的导体线芯直径0.15mm(型号中第10~13位字母,0.15)。
弱电工程综合布线系统线缆标识做法有哪些?在一个线路系统中,运行维护人员不可能对繁多的设备和线路做到一一熟记,为了在巡视检查中做到不遗漏,对线路的标识管理必不可少。
应在对每条线路做好标识后,进行整理汇总,张贴在醒目的位置,今后进行巡视检查时,只要严格按照项目要求逐一检查就可以做到不遗漏。
一、线缆标识的特点线缆标识系统不仅可以为运行检修人员进行正确的日常维护和异常事故处理提供正确保证,同时也为后人提供了帮助,即使新上岗人员,只要按照标识就不会产生误操作。
二、如何选择线缆标签在端子做好以前还是做好以后做标识线缆标识卡:1、可在终端连接之前或者之后使用2、内容清晰。
标签完全缠绕在线缆上。
热缩线缆标识管:1、只能在终端连接之前使用,通过电线的开口端套在电线上。
2、在热缩或者套接之前可以随便更换标识,具有灵活性3、套接端子后,套管就成为能耐恶劣环境的永久标识。
并且成本低。
线缆的直径是多少线缆的直径决定了所需标识的类型、长度或者套管的直径。
线缆标识卡普遍用于大平方线缆、大对数电缆、户外光缆上。
而热缩标识管普遍应用于小平方二次小线上面。
标识卡可适用各种不同直径的线缆。
三、线缆标签将放置于什么样的环境中选择一种最佳的线缆标识是至关重要的。
需要考虑的因素包括:1、是否会接触到油、水、化学物品或者溶剂?2、是否需要阻燃?3、国家对此是否有特殊规定或其他规定?4、是否用在洁净或其他环境中?即使是在恶劣环境下,热转移式的打印,工业级的打印质量,具有强抗污性,实际上打印内容也同样“抗油污”。
四、打算自己打印还是购买加工好的标识购买线缆标识:1、有多种各样的预印内容可供选择;2、若需求量比较大,可提供定制预印内容;3、有做标识卡和套管式,等各种各样的标记可供选择,使用方便,运输便利;4、适用于各种应用场合。
自行打印标识:1、根据需要打印各种内容(即使您打印的量很少);2、有可供便携式打印机、热转移打印机、电脑式打印机的各种标签标牌套管材料;3、适合打印较长字符;4、并有适合不同应用场合的标签尺寸。
与弱电有关的建筑电气图例序图形符号说明号设备监控、中低压监控接线相关..............1 开关(机械式)。
2 多级开关一般符号单线表示。
3 多级开关一般符号多线表示。
4 接触器(在非动作位置触点断开)。
5 接触器(在非动作位置触点闭合)。
6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关。
8 熔断器式断路器。
9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点。
17 当操作器件被释放时延时闭合的动合触点。
18 当操作器件被释放时延时闭合的动断触点。
19 当操作器件被吸合时延时闭合的动断触点。
20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点。
21 按钮开关(不闭锁)。
22 旋钮开关、旋转开关(闭锁)。
23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接45 三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束)106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头消防相关123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号多种电源配电箱(盘)电力配电箱(盘)照明配电箱(盘)电源切换箱(盘)事故照明配电箱(盘)组合开关箱电铃操作盘吹风机操作盘交流电动机按钮盒立柱式按钮箱风扇一般符号暖风机或冷风机轴流风扇风扇开关电铃交流电钟各灯具一般符号花灯单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯。
关于弱电施工图电缆线标注方法的规定根据标准GJBT-532(图集号00DX001):建筑电气工程设计常用图形和文字符号一、平面施工图中一般电缆线的标注标写格式:a b - c ( dxe + fxg ) i – j h1 2 3其中:a ---- 线缆编号;b ---- 线缆型号(可省);c ---- 线缆根数;d ---- 电缆线芯数;e ---- 线芯截面积(mm2);f ---- PE、N 线芯数(可省);g ---- PE、N 线芯截面(mm2);i ---- 线缆敷设方式以及穿管管径或桥架截面规格;j ---- 线缆敷设部位;h ---- 线缆敷设安装高度(m)上述字母代号无内容时可省略。
施工图的电缆标注方式必须在该套施工图中给予说明。
1、关于线缆编号 a、b 的规定:电缆编号一般格式为:a1a2a3a1 –- 用两个字母表达电缆属性,如JK :监控信号线;TX :通讯网络线;DY :强电电源线等。
a2 -- 用数字表达电缆序号;a3 -- 用字母或数字表达电缆敷设的楼层、区域或其它需要的信息。
2、表达线缆敷设方式的代号:SC --- 穿焊接钢管敷设;MT --- 穿电线管敷设;PC --- 穿硬塑料管敷设;FPC --- 穿阻燃半硬聚氯乙烯管敷设;CT --- 电缆桥架敷设;MR --- 金属线槽敷设;PR --- 塑料线槽敷设;M --- 用钢索敷设;KPC --- 穿聚氯乙烯塑料波纹电线管敷设;CP --- 穿金属软管敷设;DB --- 直接埋地敷设;TC --- 电缆沟敷设;CE --- 混凝土排管敷设;穿管管径或桥架截面规格一般以紧跟在敷设方式代号后面的数字表达,单位mm3、表达电缆线路敷设部位的代号:AB --- 沿梁或跨梁敷设;BC --- 暗敷设在梁内;AC --- 沿柱或跨柱敷设;CLC --- 暗敷设在柱内;WS --- 沿墙面敷设;WC --- 暗敷设在墙内;CE --- 沿天棚或顶板面敷设;CC --- 暗敷在屋面或顶板内;SCE --- 吊顶内敷设;F --- 地板或地面下敷设;。

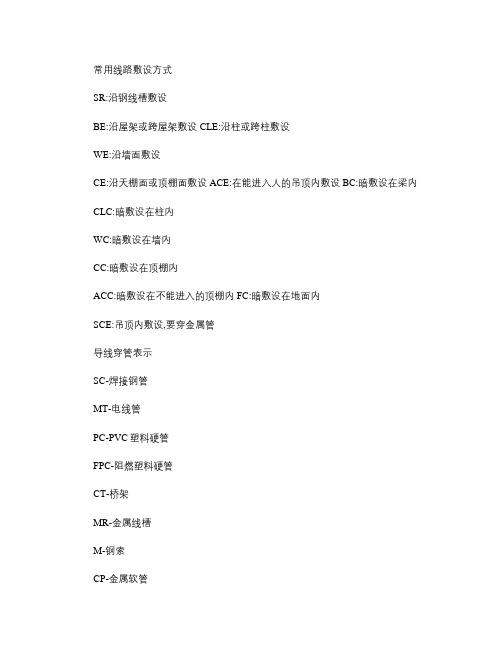

常用线路敷设方式SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC监控线路架设注意事项1 电缆的敷设应符合下列要求:1.1 电缆的弯曲半径应大于电缆直径的15倍;1.2 电源线宜与信号线、控制线分开敷设;1.3 室外设备连接电缆时,宜从设备的下部进线;1.4 电缆长度应逐盘核对,并根据设计图上各段线路的长度来选配电缆。
宜避免电缆的接续;当电缆接续时应采用专用接插件。
2 架设架空电缆时,宜将电缆吊线固定在电杆上,再用电缆挂钩把电缆卡挂在吊线上;挂钩的间距宜为0.5~0.6m。
建筑物强弱电线路规范要求解析在建筑物的设计和施工中,强弱电线路的规范要求至关重要。
合理的规范要求不仅可以确保建筑物电力系统的安全稳定运行,还可以提高建筑物的能源利用效率。
本文将从建筑物强弱电线路的分类、设计原则、安装要求以及维护注意事项等方面进行解析,以期帮助读者更好地理解和应用相关规范要求。
一、建筑物强弱电线路的分类建筑物的电线路可以分为强电线路和弱电线路两类。
强电线路主要用于供电和照明等高功率电器设备,如空调、电梯、电炉等;而弱电线路则用于信号传输和低功率电器设备,如电话、网络、监控等。
二、建筑物强弱电线路的设计原则1. 安全性原则:强弱电线路的设计应符合国家标准和行业规范要求,确保线路安全可靠,防止电气火灾等危险。
2. 合理性原则:根据建筑物的功能需求和使用特点,合理划分电缆通道和线路布置,确保线路的科学布局和方便维护。
3. 统筹考虑原则:强弱电线路的设计需要与建筑物的其他系统融合,如空调、给排水等,协调设计,避免冲突和干扰。
三、建筑物强弱电线路的安装要求1. 线缆选择:根据线路负载和要求选择合适的线缆,确保电流传输的可靠性和效果。
2. 线管敷设:强弱电线路的线管敷设要分开,避免相互干扰和干线穿插,确保线路的安全和维护的便利。
3. 接地保护:建筑物的强弱电系统都需要进行接地保护,以确保系统的安全性和稳定性。
4. 标识标注:建筑物的强弱电线路应进行规范的标识和标注,方便维护和管理人员的辨认和操作。
四、建筑物强弱电线路的维护注意事项1. 定期巡检:建筑物的强弱电线路需要定期巡检,发现线路短路、老化等问题及时修复或更换,确保线路的可靠性和安全性。
2. 注意用电负荷:合理分配和控制用电负荷,避免过载和短路等电力问题。
3. 防潮防水:建筑物的强弱电线路应进行防潮和防水处理,避免潮湿环境对线路的损坏和腐蚀。
综上所述,建筑物强弱电线路的规范要求对于建筑物的安全运行和能源利用具有重要意义。
建筑物的强弱电线路分类、设计原则、安装要求和维护注意事项都需要严格遵循相关规范和要求,确保线路的安全可靠性和良好的运行效果。
安装工程中强弱电系统颜色的统一标识
电气配合施工面积较大,线路较复杂时,通常只采用一种颜色的油漆对外露金属线管进行防腐,造成强弱电系统金属线管的混淆。
施工时辨别困难,若用不同的颜色加以区别,就能避免出现以上现象。
具体做法:
现场施工中按图将强弱电器具位置统一用直径100mm、线宽10mm 的圆形画位(采用不同颜色的油漆),灯位盒中心点与圆心重合。
如遇钢筋,可适度调整,但不得超过30mm。
外露金属线管先刷一遍防腐漆,再用色漆或不干胶彩纸进行标识。
排管标识高度一致,长度不超过100mm,标识长度根据实物长度而定(外露线管标识见图示)。
颜色规定如下:
强电系统:红色
弱电系统:广播:黄色;电视:蓝色; 电话: 白色
综合布线:黑色
消防系统 : 灰色
通风空调系统 : 绿色。
弱电及机房设备命名规则4.1主设备1.网络主设备机架标识式样各类网络主设备包括交换设备、数据设备、安全设备等,标识外观统一如下图:设备型号: DSX-045设备编号:2.主设备机架编号规则2.1 字符集所有名称描述所使用的字符必须属于本字符集。
字符集包括:汉字(相当于两个字符)大小写英文字母:A-Z,a-z数字:0-9特殊符号:-、(、)、【、】、.、*、@、等2.2主设备机架编号的构成3F A1 A2 DEV 01机柜内设备序号设备类型机柜编号机房编号楼层楼层以NF 标识(N 代表阿拉伯数字),例如3F ,即3楼;每层各机房按A (1-9)编号(如果用户已经编号机房号填上用户机房编号既可);机柜编号关联下边的机柜编号;DEV 设备类型可以用设备名称的首字母的大写够成(例如:录像机—LXJ );2.3设备功用:是指设备的主要功能应用。
例如做WEB 管理的服务器在设备功用项上用WEB 服务器表示。
4.2机柜编号 1.机柜编号生成3F A1 A2 机柜编号机房编号楼层楼层以F 开头,后边数字表示楼层数;每层机房按A (1-9)编号(如果用户已经编号机房号填上用户机房编号既可);机柜编号前边大写字母表示排数(A-Z ),字母后边的数字表示第几个机柜(0—9);例如F4A3H6:表示的是4楼3号机房第H 排第6台机柜。
2.设备功用:配线机柜、网络机柜、服务器机柜以主要功用来标识。
4.3光收发及光端设备1.设备编号原则如网络设备能够准确表达出设备的物理位置。
设备型号: WLX-05 设备编号:设备型号: WLX-05 设备编号:3F-A3-B42.设备对端标识为本设备相对应的接收或者发射端。
4.4 视频报警控制设备标识1.视频矩阵设备型号: WLX-05设备编号:1.设备编号同上2.信号输入:是指你的视频信号来源所对应的设备(光端机,解码器等)。
前端摄像机不做设备编号(但是在设备配置库内要有点位表)。
2.录像机设备型号: WLX-05设备编号:1.设备编号同上2.网络地址既设备的IP地址。
设备命名规则一、概述为规范标签管理规范化,提高资源信息准确率,降低故障历时,对所涉及的弱电设备、机房设备、综合布线线路及连接设备的标签规范做统一说明。
二、标签管理目的为加强施工管理、运维管理和资源管理,规范设备标识,使设备安装维护、线路布设维护、资源管理有机结合起来,为保证施工效率、日常维护、应急调度、障碍查修提供快速、方便、准确的资源信息,特制定此规范。
三、范围1、机房标识;机柜标识、网络设备标识、服务器标识、光端设备标识及各系统机房设备标识。
2、公共机架标识:MDF总配线架或主配线架)、DDF(数字配线架:数字复用设备与程控交换设备或数据业务设备等其他专业设备之间的配线连接设备。
)、ODF光纤配线架)铭牌等;3、电源:电源柜、电源插排标识;4、尾纤、跳线及扎线标识:设备侧、线路侧、设备之间标识、其它情况四、执行单位青岛海博科技信息系统有限公司工程部四、标签编制规则4.1主设备1.网络主设备机架标识式样各类网络主设备包括交换设备、数据设备、安全设备等,标识外观统一如下图:2.主设备机架编号规则2.1 字符集所有名称描述所使用的字符必须属于本字符集。
字符集包括:汉字(相当于两个字符)大小写英文字母:A-Z, a-z数字:0-9特殊符号:-、(、)、【、】、.、*、@等2.2主设备机架编号的构成楼层以NF标识(N代表阿拉伯数字),例如3F,即3楼;每层各机房按A ( 1-9)编号(如果用户已经编号机房号填上用户机房编号既可); 机柜编号关联下边的机柜编号;DEV 设备类型可以用设备名称的首字 母的大写够成(例如:录像机一LXJ );2.3设备功用:是指设备的主要功能应用。
例如做 WEB 管理的服务器 在设备功用项上用WE 也艮务器表示。
4.2机柜编号1. 机柜编号生成3F A1 A2 机房编号楼层楼层以F 开头,后边数字表示楼层数;每层机房按 A ( 1-9 )编号(如 果用户已经编号机房号填上用户机房编号既可);机柜编号前边大写 字母表示排数(A-Z ),字母后边的数字表示第几个机柜(0—9);例 如F4A3H6表示的是4楼3号机房第H 排第6台机柜。
ZR-KVV表示:阻燃聚氯乙烯绝缘聚氯乙烯护套铜芯控制电缆
ZR--阻燃
V---聚氯乙烯(绝缘)
V---聚氯乙烯(护套)
K---控制用(电缆)
RVS---对绞多股软线
PVVP----屏蔽信号线
BV----铜芯聚氯乙烯绝缘电线,
RVVP----多芯平行电缆,外面一层公共屏蔽层,最外面再加一层绝缘护套。
BV----一般用途单芯硬导体无护套电力电缆。
RVB:平行扁形无护套软线,简称RVB平行线,电子线,就象家里经常用的电话线裸线,只是其中的芯和RVV芯线一致,两根芯线是平行包在护套中的,通常是一个护套两根扁形无护套软线,适用于家用电器、小型电动工具、仪器仪表及动力照明用线。
具有抗酸碱、耐油性、防潮、防霉等特性。
作用:适用于家用电器(音响线、广播线等)、小型电动工具、仪器仪表及动力照明用线。
具有抗酸碱、耐油性、防潮、防霉等特性。
导体:铜丝
绝缘体:聚氯乙烯
BV线简称塑铜线,名称为:一般用途单芯硬导体无护套电力电缆。
BV是BTV的缩写:B代表是类别:布电线,T代表导体为:铜导体,V代表绝缘为:聚氯乙烯。
塑铜线类型
BV线又分为:ZR-BV 和NH-BV.
ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线:绝缘料加有阻燃剂,离开明火不自燃。
NH-BV:铜芯聚氯乙烯绝缘耐火电线:正常着火情况下还可以正常使用。
BV线学名:铜芯聚氯乙烯绝缘电线
SYV 英文缩写
一般所指的视频线为电视有线,也可用作安防领域的监控摄像头用线。
下面是一般视频线的参数
75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm)
SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.
SYV75-3传输在300米之内效果好.
SYV75-5传输在800米内效果更好.
计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类:STP外面由一层金属材料包裹,以减小辐射,防止信息被窃听,同时具有较高的数据传输速率,但价格较高,安装也比较复杂;UTP无金属屏蔽材料,只有一层绝缘胶皮包裹,价格相对便宜,组网灵活,其线路优点是阻燃效果好,不容易引起火灾。
VV---聚氯乙烯绝缘聚氯乙烯护套电力电缆
ZR-RV 软铜导体阻燃聚乙烯绝缘电力电缆
PE线地线
N线中性线,在单相系统中被称为“零线”。
