基坑工程施工方案设计一、项目概况基坑工程是指在地面以下挖掘土石开发建筑用地时，为保证施工安全、保护周围环境和建筑物的正常使用, 需要设计施工方案来进行有序施工的过程。
本文基于某个实际基坑工程，对基坑工程施工方案设计进行分析和论述。
二、基坑工程施工前期准备1. 确定施工范围根据建筑设计图纸和基坑工程所在地的地形、地质情况，确定基坑的几何形状，包括基坑的深度、边坡坡度、开挖平台等。
此外还要确定基坑周边建筑物的位置和地下管线情况，以确定施工时需要采取的保护措施。
2. 地质勘察对基坑区域进行地质勘察，以了解地质情况，包括土壤类型、地下水位、岩层分布等情况。
地质勘察结果将为后续施工提供重要参考依据。
3. 编制施工方案根据地质勘察结果和施工范围，编制基坑工程施工方案。
方案中包括开挖顺序、支护结构、降水方案、安全措施等内容。
4. 申请工程相关手续根据相关法律法规和规定，完成基坑工程的相关审批手续，包括土地使用手续、环保手续等。
三、基坑工程施工方案设计1. 开挖顺序根据施工范围和地质情况，确定基坑开挖的顺序。
在选择开挖顺序时，要考虑地下管线的保护，并尽可能减少基坑周边建筑物的振动影响。
2. 支护结构根据地质情况和基坑的深度，选择合适的支护结构。
支护结构包括土方支护、桩墙支护、土钉支护等，根据实际情况综合考虑选择合适的支护结构。
3. 降水方案根据地下水位和基坑开挖深度，设计合理的降水方案。
降水方案包括井点设置、泵站安装、泵管设置等。
4. 安全措施在基坑工程施工过程中，安全是首要考虑的问题。
根据实际情况，采取有效的安全措施，包括施工现场围护、安全警示标识、施工人员安全培训等。
四、基坑工程施工过程管理1. 施工进度管理根据施工方案，制定合理的施工进度计划，并对施工进度进行实时监控。
同时及时调整施工进度计划，保证施工进度符合预期。
2. 质量管理建立健全的质量管理体系，对施工过程中的各项工作进行质量监控。
必要时采取质量技术措施，确保基坑工程施工质量。
第1篇一、工程概况本地下工程基坑施工方案适用于地下车库、地下室等工程。
本工程基坑周长为200米，面积为5000平方米，开挖深度为5米。
工程地质条件良好，地下水丰富，土层主要为粉质粘土和砂土。
二、施工准备1. 施工人员：组织专业施工队伍，进行岗前培训，确保施工人员具备相应的技能和素质。
2. 施工材料：备足施工所需的各种材料，如钢筋、混凝土、土工布、防水材料等。
3. 施工设备：配备挖掘机、装载机、混凝土搅拌机、泵车、运输车辆等设备。
4. 施工方案：根据工程特点和地质条件，制定详细的施工方案，确保施工质量和安全。
三、施工工艺1. 基坑开挖（1）采用分层开挖，每层厚度不超过1.5米，确保边坡稳定。
（2）开挖过程中，注意观察边坡情况，发现异常及时采取措施。
（3）开挖过程中，及时清理基坑内积水，保持基坑干燥。
2. 基坑支护（1）采用土钉墙支护，土钉间距为1.5米×1.5米，土钉深度为6米。
（2）土钉施工前，先进行锚杆孔位钻设，孔径为φ110毫米，孔深为6米。
（3）土钉施工采用冲击钻机进行钻孔，孔位偏差不大于±50毫米。
3. 基坑降水（1）采用井点降水，井点间距为2米×2米，井点深度为8米。
（2）井点施工前，先进行井点孔位钻设，孔径为φ150毫米，孔深为8米。
（3）井点施工采用冲击钻机进行钻孔，孔位偏差不大于±50毫米。
4. 基坑防水（1）采用防水混凝土进行防水，防水混凝土强度等级为C30。
（2）防水混凝土施工前，先进行防水混凝土搅拌，确保混凝土均匀。
（3）防水混凝土施工过程中，注意混凝土浇筑密实，避免出现裂缝。
四、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志，确保施工人员安全。
3. 施工过程中，注意观察边坡情况，发现异常及时采取措施。
4. 施工现场设置消防设施，确保消防安全。
5. 施工过程中，加强环境保护，减少施工对周边环境的影响。
第1篇一、工程概况本工程基坑施工地点位于XXX地区，基坑周边环境复杂，地质条件较差。
基坑开挖深度为5米，基坑平面尺寸为100米×50米。
基坑支护采用水泥土搅拌桩支护，土方开挖采用机械开挖，运输采用自卸汽车。
二、施工准备1. 施工组织成立基坑施工项目部，负责基坑施工的全面管理工作。
项目部下设施工组、技术组、安全组、材料组等，各组成员明确分工，确保施工顺利进行。
2. 施工机械挖土机：2台；自卸汽车：5辆；水泥搅拌桩机：2台；振动锤：2台；推土机：1台；平板振动器：2台。
3. 施工材料水泥：425号普通硅酸盐水泥；砂：中粗砂；碎石：5-20mm碎石；钢筋：HRB400钢筋。
三、施工工艺1. 水泥土搅拌桩支护（1）施工前，对搅拌桩机进行调试，确保设备运行正常。
（2）根据设计图纸，确定搅拌桩桩位、桩径、桩距等参数。
（3）采用“三搅一喷”工艺进行搅拌，确保搅拌均匀。
（4）搅拌桩成桩后，进行养护，强度达到设计要求后方可进行土方开挖。
2. 土方开挖（1）采用机械开挖，按照设计开挖深度进行开挖。
（2）开挖过程中，注意保护地下管线、电缆等设施。
（3）开挖完成后，对基坑边坡进行修整，确保边坡稳定。
3. 基坑降水（1）采用井点降水法进行基坑降水。
（2）根据设计要求，确定井点布置、井点深度、井点间距等参数。
（3）安装井点设备，进行试抽水，确保井点降水效果。
四、施工安全措施1. 施工现场安全防护（1）设置安全警示标志，提醒施工人员注意安全。
（2）对施工人员进行安全培训，提高安全意识。
（3）加强施工现场巡查，确保施工安全。
2. 机械设备安全（1）机械设备运行前，进行全面检查，确保设备完好。
（2）操作人员必须持证上岗，熟悉设备操作规程。
（3）加强机械设备维护保养，确保设备正常运行。
3. 土方开挖安全（1）开挖过程中，注意观察边坡稳定性，发现异常情况立即停止开挖。
（2）加强基坑边坡支护，确保边坡稳定。
（3）严格控制开挖深度，避免超挖。

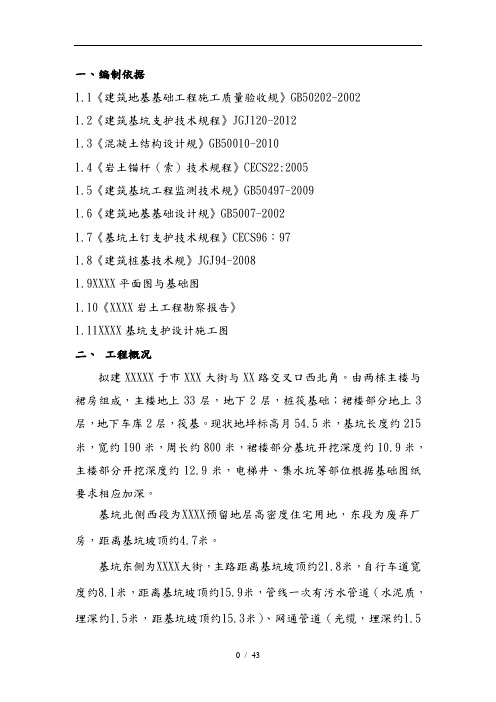

一、编制依据1.1《建筑地基基础工程施工质量验收规》GB50202-20021.2《建筑基坑支护技术规程》JGJ120-20121.3《混凝土结构设计规》GB50010-20101.4《岩土锚杆（索）技术规程》CECS22:20051.5《建筑基坑工程监测技术规》GB50497-20091.6《建筑地基基础设计规》GB5007-20021.7《基坑土钉支护技术规程》CECS96：971.8《建筑桩基技术规》JGJ94-20081.9XXXX平面图与基础图1.10《XXXX岩土工程勘察报告》1.11XXXX基坑支护设计施工图二、工程概况拟建XXXXX于市XXX大街与XX路交叉口西北角。
由两栋主楼与裙房组成，主楼地上33层，地下2层，桩筏基础；裙楼部分地上3层，地下车库2层，筏基。
现状地坪标高月54.5米，基坑长度约215米，宽约190米，周长约800米，裙楼部分基坑开挖深度约10.9米，主楼部分开挖深度约12.9米，电梯井、集水坑等部位根据基础图纸要求相应加深。
基坑北侧西段为XXXX预留地层高密度住宅用地，东段为废弃厂房，距离基坑坡顶约4.7米。
基坑东侧为XXXX大街，主路距离基坑坡顶约21.8米，自行车道宽度约8.1米，距离基坑坡顶约15.9米，管线一次有污水管道（水泥质，埋深约1.5米，距基坑坡顶约15.3米）、网通管道（光缆，埋深约1.5米，距基坑坡顶约17.1米）、电缆管道（铜质、埋深约1.5米，距基坑坡顶约19.9米）、移动管道（光缆、埋深约1.5米，距基坑坡顶约25.9米）。
基坑南侧为XX路，主路距基坑坡顶约20.3米，管线依次有高压电缆（铜质地上架空电线杆、距基坑坡顶约9.0米）、消防管道（铁质，埋深约1.5米，距基坑坡顶12.2米），电缆管道（铜质，埋深2.0米，距基坑坡顶约13.7米）。
基坑西侧南段为XX区人民政府办公楼与地下车库，办公楼地上22层，地下1层，框架剪力墙结构，CFG桩复合地基，基础埋深约5.0米，地下车库为地下1层，基础埋深约5.0米。
第1篇一、工程概况随着城市化进程的加快，高层建筑、地铁、地下车库等工程日益增多，基坑支护工程作为这些工程的基础工程，其施工质量直接关系到整个工程的安全与稳定。
本文以某住宅小区基坑支护工程为例，详细阐述基坑支护工程施工设计。
1. 工程名称：某住宅小区基坑支护工程2. 工程地点：某市某区某住宅小区3. 工程规模：占地面积约12000平方米，基坑深度约5.5米4. 工程特点：周边环境复杂，地下管线密集，基坑开挖过程中需确保周边环境安全。
二、设计依据1. 国家及地方相关法规、规范、标准2. 工程地质勘察报告3. 施工图纸及设计文件4. 施工单位的技术力量和施工设备5. 施工现场实际情况三、设计原则1. 安全可靠：确保基坑支护结构在施工和运营过程中安全稳定，防止坍塌、位移等事故发生。
2. 经济合理：在满足安全要求的前提下，优化设计，降低工程造价。
3. 施工方便：便于施工、检查和维护。
4. 环境保护：减少施工过程中对周边环境的影响。
四、设计内容1. 基坑支护形式选择根据工程地质勘察报告和周边环境，本工程采用钢板桩加锚杆支护形式。
2. 基坑支护结构设计（1）钢板桩设计钢板桩采用拉森IV型钢板桩，桩长15米，间距1.0米，布置成密排桩。
钢板桩顶设冠梁，冠梁采用C25混凝土，尺寸为1.0m×1.0m。
（2）锚杆设计锚杆采用锚杆锚固，锚杆长度为6.0米，间距1.0米，锚杆直径为22毫米。
锚杆材料为Q235钢，锚杆锚固长度为4.0米。
（3）止水帷幕设计止水帷幕采用三轴搅拌桩，搅拌桩直径为600毫米，间距为1.0米，搅拌桩布置成密排桩。
3. 基坑排水设计（1）降水井设计降水井采用深井降水，井深为12米，井径为0.5米，间距为5.0米，共布置8个降水井。
（2）排水沟设计在基坑四周设置排水沟，排水沟采用C20混凝土，尺寸为0.5m×0.5m。
4. 监测设计（1）基坑周边建筑物监测在基坑周边建筑物基础附近设置监测点，监测建筑物沉降、倾斜等变化。
基坑工程施工设计书一、工程概况本工程为XX项目，位于XX市中心区域，占地面积约为XX平方米。
建筑物的地下室三层，基坑深度约为XX米。
基坑周围环境复杂，北侧为已建住宅楼，东侧为城市道路，南侧为商业广场，西侧为公园。
本工程基坑支护结构设计应保证施工期间周边环境的安全，同时满足经济、合理、可靠的要求。
二、基坑支护结构设计原则1. 确保施工期间周边环境的安全，防止地面沉降和基坑坍塌。
2. 设计应符合相关规范和标准，同时结合工程实际情况，充分考虑地质条件、周围环境、施工技术等因素。
3. 设计应简洁、合理，便于施工和监测。
4. 经济性原则，尽量降低工程成本。
三、基坑支护结构设计方案1. 支护结构形式：本工程基坑支护结构采用排桩结合支撑的方案。
北侧和东侧采用旋挖钻孔灌注桩，南侧和西侧采用人工挖孔灌注桩。
桩间采用搅拌桩进行止水，桩顶设置混凝土冠梁作为支撑。
2. 桩基设计：旋挖钻孔灌注桩直径为800mm，人工挖孔灌注桩直径为1000mm。
桩长均按照基坑深度加1-2米进行设计。
桩身混凝土强度等级为C30。
3. 搅拌桩设计：搅拌桩直径为600mm，桩间距为300mm。
桩长按照基坑深度加1米进行设计。
桩身混凝土强度等级为C25。
4. 冠梁设计：冠梁截面尺寸为1000mm×500mm，混凝土强度等级为C30。
5. 支撑设计：本工程采用现浇混凝土支撑，支撑截面尺寸为800mm×600mm，混凝土强度等级为C30。
支撑间距根据基坑深度和桩间距进行设计。
四、施工技术要求1. 桩基施工：旋挖钻孔灌注桩和人工挖孔灌注桩的施工应严格按照相关规范和标准进行，确保桩身质量和垂直度。
2. 搅拌桩施工：搅拌桩施工应按照设计要求进行，确保桩长、桩径和桩身质量。
3. 冠梁施工：冠梁施工应按照设计图纸进行，确保混凝土浇筑质量和支撑安装到位。
4. 支撑施工：支撑施工应按照设计图纸进行，确保混凝土浇筑质量和支撑安装到位。
五、基坑监测1. 监测内容：本工程基坑监测内容包括桩身质量、桩顶位移、地表沉降、支撑变形等。
第1篇一、工程概况本项目位于某地块，占地面积约53039平方米，建筑面积为128298平方米，包括生产楼、管理办公楼、专家值宿楼、设备用房、裙房及地下车库等。
现场部分区域存在暗浜、明浜，桩基施工已完毕。
基坑开挖深度分别为北侧7.37米、中部东侧4.77米、中部西侧5.67米、南侧8.57米，绝对标高为5.770米。
二、工程地质条件根据工程地质勘察报告，本工程地质条件如下：1. 地表土层：素填土、粉质黏土；2. 下部土层：粉质黏土、砂质粉土、卵石层；3. 地下水：地下水埋深约3米，为潜水。
三、基坑围护设计方案1. 设计原则（1）确保基坑施工安全，满足工程要求；（2）降低施工成本，提高施工效率；（3）保护周边环境，减少对周边建筑物的影响。
2. 围护结构设计（1）采用钻孔灌注桩作为围护结构，桩径为1000mm，桩长根据地质条件及基坑深度确定；（2）桩顶设置冠梁，冠梁截面尺寸为2000mm×1000mm；（3）桩间设置土钉，土钉直径为32mm，间距为1000mm×1000mm；（4）土钉注浆材料为水泥浆，注浆压力为0.5MPa。
四、围护施工1. 钻孔灌注桩施工（1）根据设计图纸，进行桩位放样；（2）采用旋挖钻机进行钻孔，确保钻孔垂直度；（3）清孔，保证孔底沉渣厚度不超过200mm；（4）灌注混凝土，确保混凝土强度满足设计要求。
2. 土钉墙施工（1）按照设计要求，进行土钉墙放样；（2）采用冲击钻进行钻孔，确保钻孔垂直度；（3）插入土钉，注浆，保证注浆饱满；（4）设置钢筋网，绑扎焊接；（5）浇筑混凝土，保证混凝土强度满足设计要求。
五、围护结构的应急措施1. 监测：对围护结构进行实时监测，确保其安全；2. 预警：发现异常情况，及时预警，采取应急措施；3. 维护：定期对围护结构进行检查、维护，确保其稳定。
六、施工组织管理及安全生产措施1. 施工组织管理（1）建立健全施工组织机构，明确各部门职责；（2）制定施工方案，确保施工进度和质量；（3）加强施工现场管理，确保施工安全。
基坑支护工程施工设计方案一、施工设计方案的制定在进行基坑支护工程施工设计前，需要对该地区的地质勘探和地下管线的情况进行详细调查。
根据勘探结果，确定地层的稳定性和承载力等参数，并结合土方开挖的深度和面积等因素，进行合理调整和计算。
在制定施工设计方案时，需要充分考虑地质条件、施工工艺和施工条件等多方面因素。
根据地层的稳定性和承载力，选择合适的支护方式，并制定相应的施工工艺流程。
二、支护方式的选择1.土钉墙支护：适用于地质条件较稳定的地区，可以采用土钉和喷射混凝土构成的墙体作为支护结构。
土钉墙支护具有施工周期短、成本低、对周围环境影响较小等优点。
2.基坑周边悬挑支护：适用于土层较松散和地下水位较高的地区。
可以使用钢支撑结构和深层悬挑梁来支撑基坑周边的土体，以达到边坡稳定的目的。
3.土方预切支撑：适用于土方开挖较深的基坑，可以在土方开挖前事先进行预切支撑。
通常采用锚杆和喷射混凝土来预切和支撑边坡。
4.桩基支护：适用于土层较松软和地下水位较高的地区。
可以使用钢筋混凝土桩作为支护结构，通过桩的垂直承载力来稳定基坑周边的土体。
三、具体工程措施1.地下水的排泄和防护：基坑开挖时，需要根据具体情况采取排水措施，以保证施工过程中的地下水位控制在一定范围内。
同时，还需要采取相应的防护措施，防止地下水的渗入，导致边坡稳定性下降。
2.土体加固和加固方式选择：根据地质调查结果，选择适当的土体加固措施，如钢筋混凝土、喷射混凝土等，以增强土体的稳定性。
同时，根据地层的情况选择合适的支护方式，如悬挑支护、土钉墙支护等。
3.检测和监控：在施工过程中，需要加强对边坡的检测和监控。
通过对边坡的变形和位移进行实时监测，及时发现问题并采取相应的措施，确保施工安全。
4.环境保护和安全施工：在进行基坑支护工程施工时，需要加强环境保护和安全施工管理。
如采用合理的施工工艺，减少扬尘、噪声和振动等对周围环境的影响；加强施工现场的安全管理，确保施工过程中人员和设备的安全。
基坑施工方案精选集锦7篇基坑施工方案精选【篇1】一、安全保证措施㈠、建立安全管理体系、建全安全管理制度：成立以项目经理为组长的施工安全小组，全面负责安全施工教育与管理工作，形成项目经理到班组的施工的施工安全保障体系。
建立安全责任制度，执行生产、安全责任落实到人的原则。
定期对施工管理人员进行安全法规、安全生产技术知识教育与学习，对职工进行安全生产法规和安全技术规程教育与学习。
施工中认真执行安全操作规程和各项安全规定，严禁违章作业和违章指挥。
建立安全设施验收制度。
建立安全检查制度，实行定期例行检查及不定期的专业检查相结合，通过安全检查活动，不断提高和加强职工的安全意识，落实各项安全检查制度和安全措施，及时发现和杜绝安全事故隐患。
主要安全措施：1.安排施工任务的同时必须进行安全交底，所有安全交底均应以书面资料和交接人签字。
2.坚持领导安全值班制度，项目上设一名专职安全员，各作业班组设一名兼职安全员，加强现场安全生产监督检查。
3.充分利用(三宝)进行防护加强安全用电管理，现场采用三相五线制，并指定符合现场安全用电的施工组织设计，设置保护设施，各种用电线路，闸箱开关，机械设备均应安全可靠。
4.夜间作业应有足够的照明。
5.遇大雾、六级以上大风不准从事露天施工作业。
6.进入施工现场必须戴好安全帽。
7.加强安全生产宣传教育工作，现场设置醒目的安全警示牌。
8.坚持做到交任务必须交安全措施和要求，经常组织有关人员检查安全生产情况，发现问题及时解决。
提高现场机械设备的完好率，实用性能必须可靠并定期设专人检修。
㈡、安全生产措施1、开工前组织全体施工人员进行安全技术交底，学习有关安全规章制度和安全操作规程，并悬挂在各种机械设备上。
2、遵守现场安全纪律，进入现场必须戴好安全帽，并正确使用劳动防护用品，严格遵守“安全生产六大纪律”，未经三级安全教育的新职工不许上岗。
3、各种电器设备均应用安全可靠接地及防雷装置。
4、闲人严禁玩弄电器，闲人严禁进入吊装区域，把杆下不准站人，操作人员必须集中思想，安全吊装。
第1篇一、工程概况1. 工程名称：XX基坑工程2. 工程地点：XX市XX区XX街道3. 工程规模：本工程基坑开挖面积约10000平方米，基坑深度约6米。
4. 工程性质：住宅及商业综合体项目5. 工程特点：本工程地处市中心，周边环境复杂，地下管线密集，施工场地狭小，施工难度较大。
二、施工组织设计1. 施工单位：XX建设集团有限公司2. 施工项目经理：张三3. 施工项目总工：李四4. 施工队伍：由具有丰富经验的施工队伍组成，包括土方开挖、支护、防水、监测等专业人员。
5. 施工进度计划：按照合同约定的时间节点进行施工，确保工程按期完工。
三、施工方案1. 施工准备（1）现场勘查：对施工现场进行详细勘查，了解地下管线分布、地质条件、周边环境等情况。
（2）施工图纸会审：组织施工图纸会审，明确施工要求、技术参数、质量标准等。
（3）施工组织设计：编制施工组织设计，明确施工方案、施工顺序、施工工艺等。
（4）材料设备准备：提前采购施工所需材料、设备，确保材料质量符合要求。
2. 施工工艺（1）土方开挖1）采用机械开挖，挖掘机配合自卸汽车进行出土。
2）开挖顺序：先进行场地平整，再进行基坑开挖。
3）开挖分层：根据地质条件和施工要求，将基坑开挖分为多个层次。
4）土方堆放：土方堆放于指定位置，确保不影响周边环境和施工安全。
（2）支护结构施工1）采用土钉墙支护，土钉墙厚度为0.5米，间距为1.5米。
2）土钉采用直径25毫米、长度为2米的钢筋，打入深度为2米。
3）土钉墙施工前，对基坑周边进行清理，确保无障碍物。
4）土钉墙施工过程中，严格控制土钉角度、间距和打入深度。
（3）防水施工1）采用防水混凝土进行基坑底板和侧壁的防水处理。
2）防水混凝土强度等级为C25，抗渗等级为P6。
3）防水混凝土施工前，对基坑进行清理，确保无杂物。
4）防水混凝土施工过程中，严格控制混凝土浇筑质量，确保防水效果。
（4）监测1）采用自动监测系统对基坑进行实时监测，包括沉降、位移、裂缝等。
目录一、工程概况二、编制依据三、施工计划四、施工工艺技术五、施工安全保证措施六、施工质量保证措施七、边坡稳定性计算书及附图一、工程概况1、图纸概况由太原宝佳万科房地产开发有限公司开发，北京市建筑设计研究院设计，山西六建集团有限公司施工的太原宝佳万科紫台项目二期工程，位于太原市长风东街，长风东街以南，双塔南路以西，太原铁路局以东，由7#楼、10#楼、13#楼、PT1#、PT2#、PT3#商铺及CK3组成。
本工程±0.00m的绝对高程为802.1m，7#楼、10#楼、13#楼基底标高﹣8.82m，桩顶标高﹣8.60m；PT1#、PT2#、PT3#商铺及CK3#基底标高﹣6.52m，桩顶标高﹣6.25m，地基处理均采用钢筋砼钻孔灌注桩。
2、现场概况施工现场地貌经测量，自然地坪平均高程约为799.1m，7#、10#、13#主楼基坑开挖深度从现自然地坪往下5.8m深，PT1#、PT2#、PT3#商铺及CK3#开挖深度从现自然地坪往下3.5m深。
场地东侧有电杆、高压变压器（场地内）及一排临街平房商铺（与场地之间以一道4m高砖砌围墙隔开），商铺宽约5米；场地西侧紧靠围挡为8m宽主干道；场地北侧紧靠3#会所（结构四层施工期间），约距5m；场地南侧30m为省四建（桩基施工单位）临建。
7#楼10#楼13#楼PT1#PT2#PT3#围挡线车库轮廓线楼座轮廓线临街墙体线注：图中所标注尺寸为实测尺寸，均以楼座边轴测量。
施工现场周边示意3、工程地质及水文地质条件1）地基土构成及岩性分布特性⑴填土层(Q42ml)：呈杂色，主要由杂填土组成，含砖块、煤屑、炉渣、腐殖质、水泥块、零星碎石等（本次勘察期间场地大部分钻孔地面下0.00m～0.30m为混凝土路面）。
该层结构松散，组成杂乱。
本次勘察期间仅钻孔29、39～42未揭露该层。
⑵湿陷性粉土层（Q42al+pl)：呈黄褐～褐黄色，含云母、氧化物、零星姜石、腐殖质、钙质菌丝、煤屑和少量粗砾砂，偶见漂石，局部夹有粉质粘土、粉细砂判定为新近堆积黄土。
稍湿～湿，稍密，具湿陷性，中高压缩性。
标准贯入平均击数6.9击（实测值，以下同）。
静力触探锥头阻力q C 平均值3.04MPa，侧阻力fs平均值71.1kPa。
⑵1中粗砂层（Q42al+pl)：呈褐色～褐黄色，主要由中粗砂组成，局部含有大量粗砾砂。
组成成分以石英、长石为主，含云母、氧化物及少量漂石。
夹有薄层粉土、细砂、卵砾石薄层，稍密～中密。
标准贯入平均击数18.1击。
本次勘察仅27、28、32、33、39、41、43、44、57、58、60、B4、B5、B6、B8、B10、T1、T14、BT1揭露该层。
⑶粉土层（Q41al+pl)：呈红褐、黄褐或褐黄色，含云母、氧化物、钙质菌丝、姜石及少量粗砾砂、碎石、块石等，局部夹有粉质粘土、粉细砂薄层。
稍湿～湿，中密，中压缩性。
标准贯入平均击数12.2击。
静力触探锥头阻力q C 平均值2.78MPa ，侧阻力f s 平均值114.0kPa 。
本次勘察钻孔39、50及BT2未揭穿该层，揭露厚度4.50m~8.50m 。
7#住宅楼注：括号内数值为仅部分钻孔揭露该层，仅由揭露该层的钻孔推算得出的数值。
10#住宅楼注：括号内数值为仅部分钻孔揭露该层，仅由揭露该层的钻孔推算得出的数值。
13#住宅楼注：括号内数值为仅部分钻孔揭露该层，仅由揭露该层的钻孔推算得出的数值。
2）水文地质条件根据勘察报告在勘探深度范围内未见地下水，可不考虑地下水影响。
二、编制依据1、太原宝佳万科紫台二期Ⅰ标段施工图纸；2、太原宝佳万科紫台项目地质岩土工程勘察报告；5、《建筑基坑支护技术规程》JGJ120-99；7、现场周边环境及建筑物；8、《钢筋焊接及验收规程》（JGJ18-84）；11、建筑地基基础工程施工质量验收规范GB50202—2002；12、《危险性较大的分部分项工程安全管理办法》；13、建筑施工安全检查标准化（JGJ59-99）；14、《建筑现场临时用电安全技术规范》（JGJ46-88）；16 PKPM计算软件三、施工计划1、整体土方开挖思路由于场地的局限，本工程土方开挖分成三个阶段，便于合理调配及保证工期节点。
①.13#楼及PT3#部分车库土方开挖，10#及PT2#部分车库土方开挖，②.7#楼及PT1#部分车库土方开挖（因场地周边环境影响，需等临街商铺拆除）③.西边车库土方开挖；（根据施工场地布臵，待主体结构起至±0.00m以上六层时，且现施工主干道可以开挖后进行），由北向南从沉降带划分为四段进行倒退式施工。
施工现场土方开挖工程量较大，均采用机械方式进行，基底预留约300mm土层，人工配合机械清底。
2、基坑边坡支护思路根据施工现场周边环境情况，7#住宅及PT1#商铺东侧边轴距临街围墙仅1m，10#住宅及PT2#商铺东侧边轴距临街围墙仅3m，13#住宅及PT3#商铺东侧边轴距临街围墙6m，主楼边轴外扩500mm为抗水板边+100mm垫层+开挖边坡放脚5.8m×0.7+施工工作面0.5~1m=5m多，商铺边轴外扩850mm为抗水板边+垫层边100mm+开挖边坡放脚3.5m×0.7+施工工作面0.5~1m=4m左右，经计算基坑东侧距离不足以进行自然放坡的要求，因此7#、10#、13#住宅及PT1#、PT2#商铺基坑东侧边坡进行土钉墙支护，其余边坡面采用自然放坡，PT3#商铺采用自然放坡施工。
3、施工进度计划(工程量及工期)第一阶段：土方量约23000 m3，边坡支护约500余㎡；3月24日开挖，4月27日结束，工期35天（考虑护坡分层施工）。
第二阶段: 土方量约10000 m3，边坡支护约300余㎡；6月1日开挖，6月23日结束，工期23天（考虑护坡分层施工）。
第三阶段: 土方量约17000 m3；10月份初开挖，按沉降带分四段，挖一段——》施工一段——》填一段——》挖下一段4、土钉支护材料计划5、土钉支护机械设备计划6、劳动力计划四、施工工艺技术（一）土钉墙支护设计文字说明：土钉间距：水平间距为1.2m，主楼竖向间距为1.5m、商铺竖向间距1.3m，5.8米基坑为4道土钉，孔深自上而下分别为9.0m、9.0m、6.0m、6.0m。
3.6米基坑为3道土钉，孔深自上而下分别为9.0m、6.0m、6.0m。
采用人工洛阳铲成孔，成孔φ100mm，土钉杆体采用Φ20钢筋，倾角10°，土钉锚固体注入32.5矿渣水泥纯水泥浆，水灰比0.4-0.5，面层厚100mm，喷射混凝土强度等级为C20，内设Φ6.5间距200 mm×200mm的网片筋，土钉杆体与网片筋连接处由3Φ12加强筋成米字型与之焊接，加强筋应位于网片筋之外。
（具体做法见图纸）基坑顶部做1.5m的防水翻边。
网片筋200×200，进行绑扎。
网片筋外设3φ12加强筋，通过土钉杆体与之焊接。
（详见土钉面层大样图）图纸及设计计算书附后。
（二）施工方案1、施工准备1）、全面调查施工现场和开挖深度范围内的地上、地下障碍物，制定排障计划和处理方案，并加以实施。
2）、根据建设单位提供的建筑红线、控制桩、水准点和施工图纸，进行测量放线工作。
基坑开挖范围内所有轴线桩、水准点都要引出机械施工活动区以外，并设臵涂红白漆的钢筋支架或砖砌井圈加以保护。
3）、根据轴线桩、施工图纸，测放基坑开挖线，并加以保护。
4）、根据施工方案和施工图纸进行机械设备和材料的准备。
5）、办理交通、城建、市政、市容、环卫等有关手续，准备弃土场，办理运土和渣土消纳手续。
6）、施工前应具备下列资料:建筑场地工程地质资料；基础工程的平面图和坐标及标高资料。
临近建筑物和地下设施的类型、分布情况和结构质量的检测评价。
7）、对建设单位交付的控制点、水准点测量成果进行现场放线复核，复核建筑轴线和引测基准点后，测设高程控制点和确定桩位，桩位偏差不大于20mm。
在施工平面图上标明水电线路和临时设施。
设备进场前要做到“三通一平”，即路通、水通、电通，道路地面硬化，以满足施工要求。
施工平面布臵，要力求合理，特别是砼运送和泥浆排放通道，要有利于交叉作业。
8）、施工所用临时设施，如供水、供电、道路、排水等，应在开工前准备就绪。
9）、按照设计要求，定购材料，索取材质检验报告及出厂合格证。
在开工前，按照每道工序进行技术交底，使全体施工人员明确施工工艺流程，明确每道工序的质量标准和质保措施。
由项目经理及项目负责人填写开工报告送批。
择优选取正规厂家的产品，钢筋、水泥进场前，索取产品出厂合格证等有关资料，并由专人负责验收进场。
进场后需做材质取样复试，并由监理见证员跟踪采样、送检。
钢筋堆放要利于保护，有防雨、防水措施，防止钢筋腐蚀和污染。
2、施工工艺流程测量放线—第一步开挖—修坡—孔位布点—土钉成孔—安设土钉—注浆—补浆—铺设钢筋网—喷射混凝土面层—第二步开挖（重复以上步骤直至坑底）。
3、机械选择本工程采用分（步）层开挖的挖土方法，选择效率较高的反铲挖掘机挖土，自卸卡车运土。
4、施工分段分层及流水划分本工程因跨度大，场地狭长，现场主道路处前期不能开挖，故将开挖分三个阶段。
第一阶段10#、13#楼、PT2、PT3及附属东车库3基础开挖，第二阶段为7#楼及PT1基础开挖，第三阶段为西车库3基础开挖。
第一阶段：先进行主楼深基坑开挖（基底标高-8.82m），再进行商铺基坑开挖（基底标高-6.52m），基坑土方开挖要按基坑土钉支护工作面高度要求分层进行，施工过程中应该挖一层土施工一层土钉，开挖深度为下一层土钉向下500mm，严禁超挖。
主楼开挖第四层（商铺第三层）后，按基底标高余留300mm土层人工配合机械清底，以便进行基底标高的控制。
主楼与商铺最后一步开挖，进行了一部分后，即可进行钢筋混凝土灌注桩的破桩和桩头的清运工作。
第二阶段：开挖顺序同第一阶段（六月初进行）。
第三阶段：车库3西段开挖需10月初进行，按沉降后浇带分四段先后进行土方开挖，基底标高-6.52m。
5、清槽修坡开挖前，进行测量放线工作，撒好开挖边线、开挖下口控制灰线（每一步），挖土时，先按规定的坡度粗略开挖，再分层按坡度要求做出坡度线，每隔3m左右挖一条，以此为准进行修坡，边挖边检查坑底宽度，不够时及时修整，每一步修整一次，至基底标高，再统一进行一次修坡清底，由轴线控制桩向基坑引线，检查坑底宽度和标高。
在距坑底设计标高300mm 处，抄出水平线并钉上小木橛，然后用人工将暂留土层挖走。
最后清除基坑底浮土。
6、土方开挖的边坡设臵根据地勘报告6.3基坑工程，采用原土放坡开挖，放坡系数1：0.75，由于场地周边环境影响，7#、10#、13#住宅及PT1#、PT2#商铺基坑东侧采用土钉墙支护，放坡系数1：0.3。
